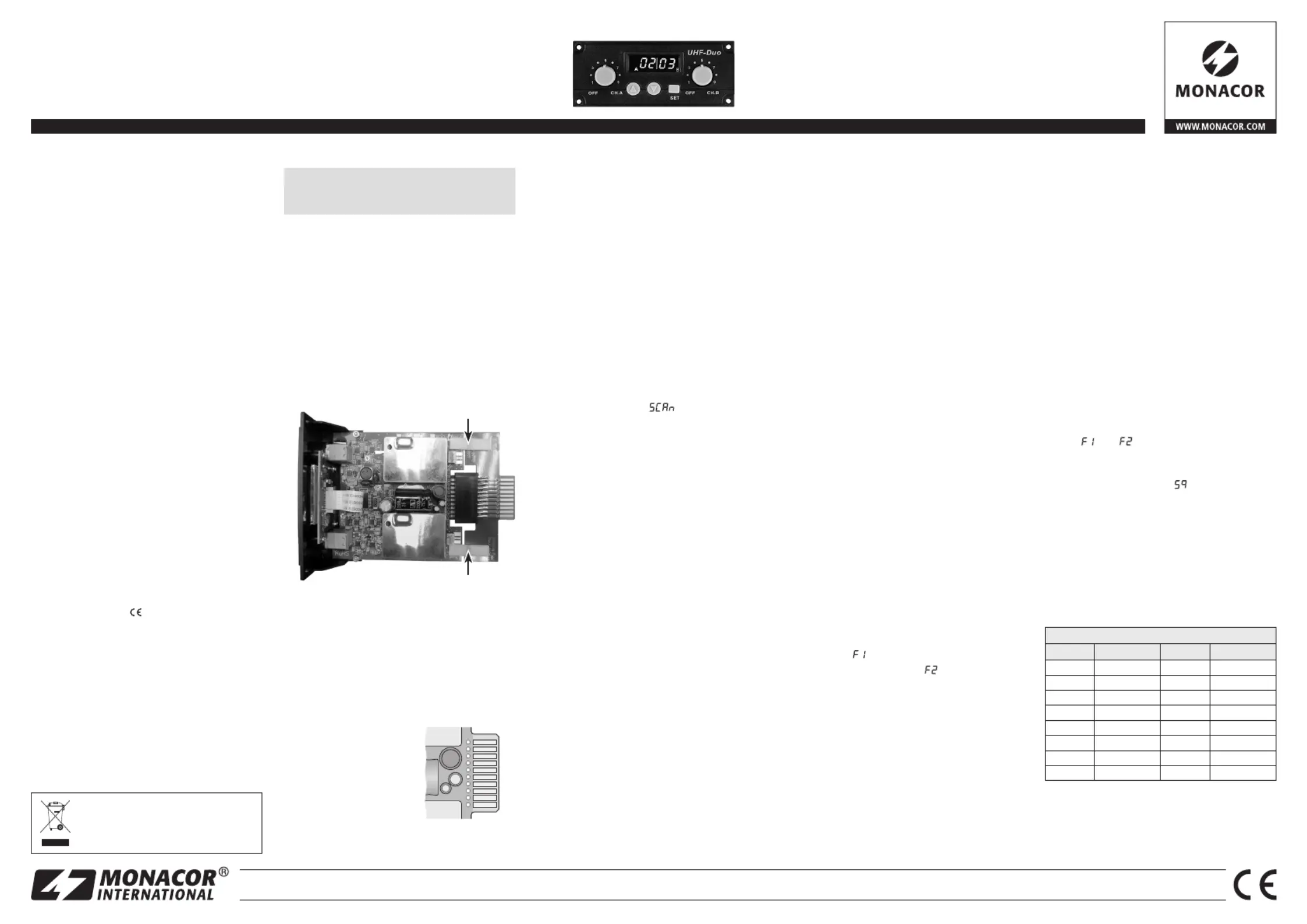

TXA-1822MR
Bestellnummer 17.9090

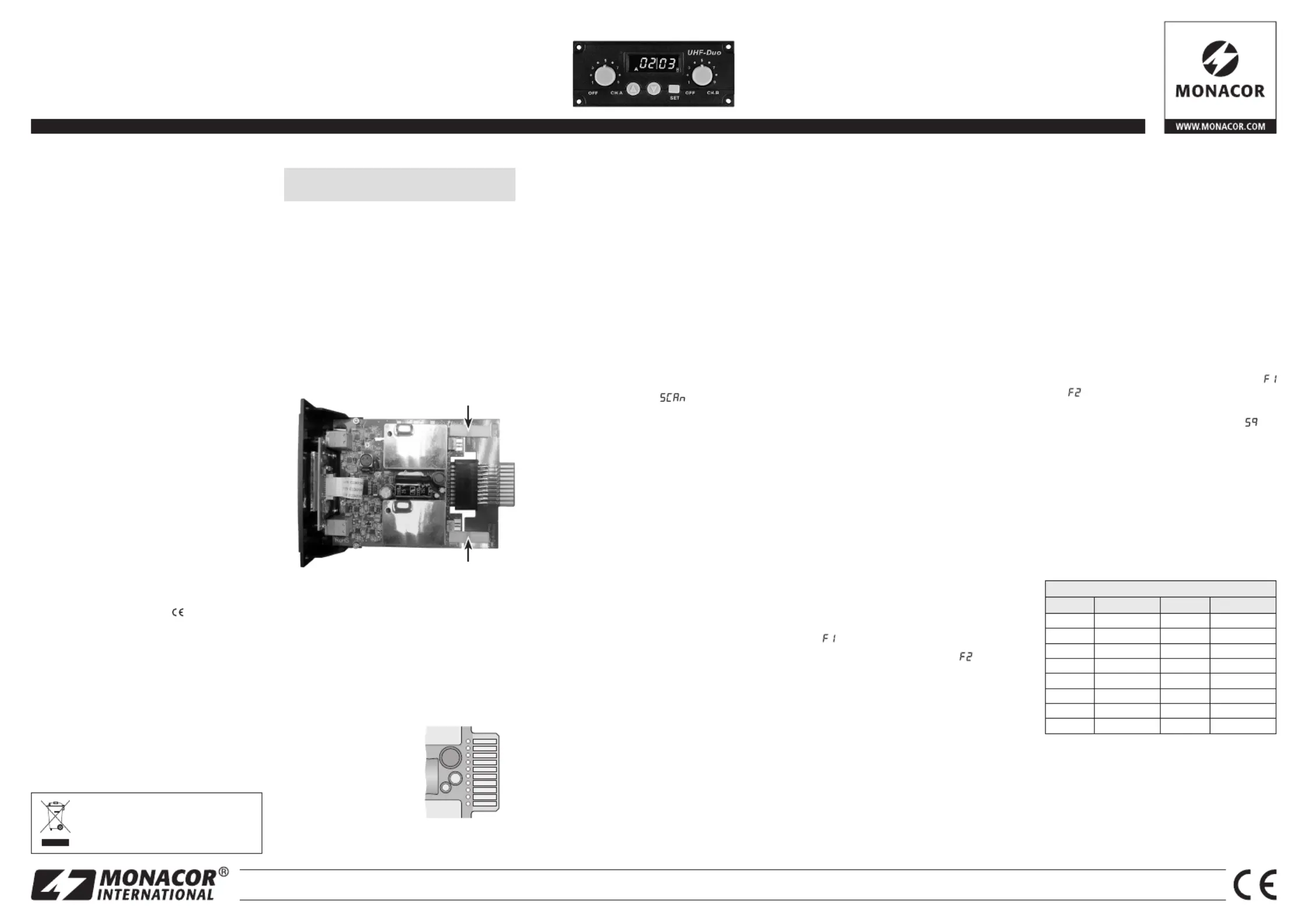

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-1950.99.01.12.2018
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR
2-Kanal-Empfangsmodul
863 – 865 MHz
Diese Anleitung richtet sich sowohl an Fachleute
(Einbau) als auch an Personen ohne technisches
Fachwissen (Bedienung). Bitte lesen Sie die An-
leitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieses 2-Kanal-Empfangsmodul dient, in Verbindung
mit zwei passenden Sendern (z. B. Taschensender TXA-
800HSE, Funkmikrofon TXA-800HT), zum Aufbau von
zwei drahtlosen Audio-Übertragungsstrecken.
Das Modul ist speziell für den Einbau in ein
transportables Verstärkersystem der Serie TXA-820
oder TXA-1020* konzipiert (zum Austausch des ein-
gebauten Empfangsmoduls oder zur Erweiterung des
Systems um ein zweites Empfangsmodul). Eslässt sich
jedoch auch in ein anderes Gerät einbauen.
* unter Verwendung der beiliegenden Adapterplatine
1.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass
das Empfangsmodul TXA-1822MR der Richtlinie
2014 / 53 / EU entspricht. Die EU-Konformitätserklärung
ist im Internet verfügbar (www.monacor.de).
Das Empfangsmodul ist für den Betrieb in den EU- und
EFTA-Staaten allgemein zugelassen und anmelde-
und gebührenfrei.
2 Wichtige Hinweise
Das Modul entspricht allen relevanten Richtlinien der
EU und ist deshalb mit gekennzeichnet.
•
Das Modul ist nur zur Verwendung im Innenbereich
geeignet. Schützen Sie es vor Tropf- und Spritzwas-
ser, hoher Luftfeuchtigkeit und Hitze (zulässiger Ein-
satztemperaturbereich 0 – 40 °C).
•
Verwenden Sie zum Reinigen der Front nur ein tro-
ckenes, weiches Tuch, auf keinen Fall Wasser oder
Chemikalien.
•
Wird das Modul zweckentfremdet, nicht fachgerecht
eingebaut, falsch bedient oder nicht fachgerecht re-
pariert kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie für
das Modul übernommen werden.
Soll das Modul endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur
umweltgerechten Entsorgung einem örtli-
chen Recyclingbetrieb.
3 Einbau
Das Gerät, in welches das Modul eingebaut werden
soll, muss unbedingt ausgeschaltet und von der
Netzspannung getrennt werden!
3.1 Einbau in eine Aktivlautsprecherbox der
Serie TXA-820 oder TXA-1020
1) Soll das Modul ein eingebautes Empfangsmodul
ersetzen, dieses abschrauben und aus dem Schacht
ziehen. Soll das Modul als zusätzliches Empfangs-
modul eingebaut werden, die Blende des freien
Einschubschachts rechts neben dem eingebauten
Empfangsmodul abschrauben.
2) Nur bei einer Aktivbox der Serie TXA-1020:
Die beiliegende Adapterplatine auf die Anschluss-
kontakte des Moduls stecken (siehe Abbildung
unten) und zur Stabilisierung der Verbindung die
zwei beiliegenden Clips (siehe Pfeile) anbringen.
Anschluss der Adapterplatine
3) Das Modul in den Schacht schieben. Hierbei die Pla-
tine in die seitlichen Führungs schienen des Schachts
stecken. Die Frontplatte des Moduls an der Aktivbox
festschrauben.
3.2 Einbau in ein anderes Gerät
Die CE-Richtlinien müssen beachtet werden. Den An-
schluss über die Leiterbahnkontakte herstellen:
1 Antenneneingang, Kanal A
2 Masse
3 Betriebsspannung +12 V
4 Masse
5 Audioausgang (Line-Pegel)
6 Masse
7 wird nicht benötigt
8 bei Bedarf: für eine LED zur
Empfangsanzeige
(mit der Anode an +12 V)
9 Masse
10 Antenneneingang, Kanal B
1
10
4 Bedienung
1) Die Empfangseinheiten A und B des Moduls haben
jeweils einen Regler, CH.A und CH.B, zum Einstellen
der Lautstärke und zum Ein- /Ausschalten. Zum Ein-
schalten einer Empfangseinheit ihren Regler von der
Position „OFF“ („Aus“) aus aufdrehen. Das Display
ist aufgeteilt für Empfangseinheit A (linke Hälfte)
und Empfangseinheit B (rechte Hälfte). Nach dem
Einschalten einer Empfangseinheit zeigt das Display
den Übertragungskanal. Zum kurzen Anzeigen der
Funkfrequenz die Taste △ (für Einheit A) oder ▽ (für
Einheit B) drücken.
2) Mit den Tasten des Moduls die Übertragungs-
kanäle einstellen, entweder manuell oder durch
einen automatischen Suchlauf. Die zugehörigen
Sender vorerst noch ausgeschaltet lassen.
Kanalsuchlauf:
Die Tasten △ und gleichzeitig ca. 1 Sek. gedrückt ▽
halten, bis das Display anzeigt. Der Suchlauf
startet: Die Empfangseinheiten werden auf freie
Kanäle eingestellt, die sich gegenseitig nicht stören.
Werden keine freien Kanäle gefunden, werden die
eingestellten beibehalten.
manuelle Kanalwahl:
Wenn beide Empfangseinheiten A und B eingeschal-
tet sind:
1. Die Taste SET gedrückt halten, bis im Display für
Empfangseinheit A die Kanal anzeige blinkt.
2. Den Kanal für Empfangseinheit A mit der Taste
△ ▽ oder auswählen und mit der Taste SET be-
stätigen.
3. Im Display blinkt für Empfangseinheit B die Ka-
nalanzeige. Den Kanal für Empfangseinheit B mit
der Taste △ oder auswählen und mit der Taste ▽
SET bestätigen.
Wenn nur Empfangseinheit A oder B eingeeine -
schaltet ist: Die Taste SET gedrückt halten, bis im
Display die Kanalanzeige blinkt. Den Kanal mit der
Taste △ oder ▽ auswählen und mit der Taste SET
bestätigen.
Wird ein Kanal nicht innerhalb von 10 Sek.
mit der Taste SET bestätigt, wird der Einstellmodus
verlassen und der vorher eingestellte Kanal beibe-
halten.
Hinweis: Die Empfangseinheiten lassen sich nicht auf
den gleichen Kanal einstellen.
Zeigt im Display die jeweilige Segmentanzeige A
oder B bei ausgeschaltetem Sender Empfang an,
werden Störsignale bzw. Signale anderer Sender
empfangen. In diesem Fall einen anderen Kanal
auswählen.
3) Die Sender einschalten und auf die Kanäle des Emp-
fangsmoduls einstellen: Einen Sender auf den Kanal
von Empfangseinheit A einstellen und den zweiten
Sender auf den Kanal von Empfangseinheit B.
Im Display zeigen dann die jeweiligen Segment-
anzeigen die Stärke des Funkempfangs an. Mit den
Reglern für jede Empfangseinheit die gewünschte
Lautstärke einstellen.
Wird kein Empfang angezeigt oder ist der Empfang
schlecht, überprüfen ob:
–die Batterien /Akkus des Senders verbraucht sind.
–der Empfang durch Metallgegenstände oder an-
dere Hochfrequenz-Quellen gestört wird.
–der Abstand zwischen Sender und Empfangs-
modul zu groß ist.
–der Schwellwert für die Rauschsperre (Squelch) zu
hoch eingestellt ist. Siehe dazu Kap. 4.2.
Hinweis zum Mehrkanalbetrieb:
Die Anzahl der Kanäle, die sich parallel nutzen lassen, hängt
von den Bedingungen am Einsatzort ab (z. B. von Störungen
durch Sender anderer Funksysteme oder Hochfrequenz-
Quellen wie Leuchtstofflampen). Unter optimalen Bedin-
gungen lassen sich max. vier Kanäle gleichzeitig betreiben,
ohne sich gegenseitig zu stören. Zwei Beispiele für eine
günstige Kanalwahl für vier Funkstrecken:
Beispiel 1: Kanal 01 – Kanal 03 – Kanal 06 – Kanal 12
Beispiel 2: Kanal 06 – Kanal 09 – Kanal 15 – Kanal 16
4.1 Gruppeneinstellung ändern
(bei Betrieb mit 2 Empfangsmodulen)
Soll bei Betrieb mit zwei 2-Kanal-Empfangsmodulen
zur Einstellung der vier Übertragungskanäle der Ka-
nalsuchlauf genutzt werden, bei beiden Empfangsmo-
dulen die Gruppeneinstellung umschalten:
1) Erst beide Empfangseinheiten A und B ausschalten.
Dann bei gedrückter Taste SET eine Empfangseinheit
einschalten. Das Display zeigt die aktuelle Gruppen-
einstellung (die Nummer blinkt).
2) Mit der Taste △ ▽ oder auf umschalten.
3) Zum Verlassen des Gruppen-Einstellmodus die
Taste SET drücken. Der Squelch-Einstellmodus wird
aufgerufen und kann durch Drücken der Taste SET
verlassen werden.
Hinweis: Die Einstellmodi werden nach 5 Sek. ohne Betäti-
gung einer Taste auch automatisch verlassen. Durchgeführte
Einstellungen werden auch in diesem Fall gespeichert.
Den Kanalsuchlauf für das 1. Empfangsmodul durch-
führen, die zwei zugehörigen Sender einschalten und
entsprechend einstellen. Die zwei Sender dann ein-
geschaltet lassen, damit beim Kanalsuchlauf für das
2. Empfangsmodul die schon belegten Kanäle über-
sprungen werden. Dann den Kanalsuchlauf für das
2.Empfangsmodul durchführen, die zwei zugehörigen
Sender einschalten und entsprechend einstellen.
4.2 Squelch einstellen
Die Rauschsperre (Squelch) sorgt für eine Stummschal-
tung der jeweiligen Empfangseinheit, wenn der Pegel
des Funksignals unter den eingestellten Schwellwert
sinkt. So wird verhindert, dass Störsignale zu einem
Aufrauschen führen, wenn der Sender ausgeschaltet
oder sein Funksignal zu schwach ist: Liegen die Pegel
der Störsignale unter dem Schwellwert, wird die Emp-
fangseinheit stummgeschaltet.
Ein höherer Schwellwert bietet größere Störsicher-
heit, reduziert allerdings auch die Übertragungsreich-
weite. So kann bei gutem Empfang ein höherer
Schwellwert eingestellt werden, bei größerer Entfer-
nung zwischen Sender und Empfangsmodul dagegen
sollte ein niedrigerer Wert gewählt werden.
1) Erst beide Empfangseinheiten A und B ausschalten.
Dann bei gedrückter Taste SET eine Empfangseinheit
einschalten. Das Display zeigt die Gruppeneinstel-
lung ( oder , die Nummer blinkt).
2) Zum Verlassen des Gruppen-Einstellmodus und
Aufrufen des Squelch-Einstellmodus die Taste SET
drücken: Das Display zeigt (für „Squelch“) und
den aktuellen Wert (blinkt).
3) Mit der Taste △ oder den Wert einstellen ▽
(Stufe 7 = höchster Schwellwert). Zum Verlassen
des Squelch-Einstellmodus die Taste SET drücken.
Hinweis: Die Einstellmodi werden nach 5 Sek. ohne Betäti-
gung einer Taste auch automatisch verlassen. Durchgeführte
Einstellungen werden auch in diesem Fall gespeichert.
5 Technische Daten
Funkfrequenzen (2 × 16 Kanäle)
Kanal Frequenz Kanal Frequenz
01 09863,1 MHz 863,2 MHz
02 10864,1 MHz 864,2 MHz
03 11863,6 MHz 863,7 MHz
04 12864,6 MHz 864,7 MHz
05 13863,3 MHz 863,4 MHz
06 14864,3 MHz 864,4 MHz
07 15863,8 MHz 863,9 MHz
08 16864,8 MHz 864,9 MHz
Stromversorgung: . . . . . . . . . . ⎓ 12 V / 185 mA
Abmessungen (B × H × T): . . . 88 × 37 × 113 mm
Gewicht: . . . . . . . . . . . . . . . . . 92 g
Änderungen vorbehalten.
Deutsch
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright© by MONACOR INTERNATIONAL. All rights reserved. A-1950.99.01.12.2018
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR
2-Channel Receiver Module
863 – 865 MHz
These instructions are intended for experts (in-
stallation) and for users without any technical
knowledge (operation). Please read these in-
structions carefully prior to installation /opera-
tion and keep them for later reference.
1 Applications
In combination with two appropriate transmitters (e.g.
pocket transmitter TXA-800HSE, wireless microphone
TXA-800HT), this 2-channel receiver module is used to
establish two wireless audio transmission paths.
The module is specially designed for installation
into a portable amplifier system of the series TXA-820
or TXA-1020* (to replace the installed receiver module
or to extend the system with a second receiver mo-
dule). The module can also be installed into another
unit.
*the adapter board supplied must be used
1.1 Conformity and approval
Herewith, MONACOR INTERNATIONAL declare that
the receiver module TXA-1822MR complies with the
directive 2014 / 53 / EU. The EU declaration of conformity
is available on the Internet (www.monacor.com).
The receiver module is generally approved for opera-
tion in EU and EFTA countries; it is licence-free and
requires no registration.
2 Important Notes
The module corresponds to all relevant directives of the
EU and is therefore marked with .
•
The module is suitable for indoor use only. Protect
it against dripping water and splash water, high air
humidity and heat (admissible ambient temperature
range 0 – 40 °C).
•
For cleaning the front, only use a dry, soft cloth;
never use water or chemicals.
•
No guarantee claims for the module and no liabil-
ity for any resulting personal damage or material
damage will be accepted if the module is used for
other purposes than originally intended, if it is not
correctly installed or operated, or if it is not repaired
in an expert way.
If the module is to be put out of operation
definitively, take it to a local recycling
plant for a disposal which is not harmful
to the environment.
3 Installation
The unit into which the module is to be inserted must
be switched off and disconnected from the mains!
3.1 Installation into an active speaker system
of the series TXA-820 or TXA-1020
1) To replace a receiver module already installed, screw
the module off and remove it from its compartment.
To install the module as an additional receiver mod-
ule, screw off the cover of the unused insertion com-
partment to the right of the receiver module already
installed.
2) Only for an active speaker system of the series
TXA-1020: Connect the adapter board supplied to
the connection contacts of the module (see figure
below); then attach the two clips supplied (see ar-
rows) to fix the connection.
Connection of the adapter board
3) Insert the module into the compartment. Make sure
to correctly insert the printed circuit board into the
lateral guide rails of the compartment. Then screw
the front plate of the module to the active speaker
system.
3.2 Installation into another unit
Make sure to observe the CE directives. Establish the
connection via the contacts of the printed circuit board:
1 Antenna input, channel A
2 Ground
3 Operating voltage +12 V
4 Ground
5 Audio output (line level)
6 Ground
7 Not required
8 If required: for an LED to
indicate reception
(with anode at +12 V)
9 Ground
10 Antenna input, channel B
1
10
4 Operation
1) The receiver units A and B of the module provide a
control, CH.A and CH.B respectively, to adjust the
volume and to switch them on and off. To switch
a receiver unit on, advance the corresponding con-
trol from the position “OFF”. The display is divided
into two parts: left half for receiver unit A, right half
for receiver unit B. When a receiver unit has been
switched on, the display will indicate the transmis-
sion channel. To briefly indicate the radio frequency,
press the button △ (for unit A) or (for unit B).▽
2) Use the buttons of the module to set the transmis-
sion channels, either manually or by means of an
automatic scan. Leave the corresponding transmit-
ters switched off for the time being.
Channel scan:
Keep the buttons simultaneously pressed △ and ▽
for approx. 1 second until appears on the dis-
play. The scan will start: The receiver units will be
set to free channels without mutual interference. If
no free channels are found, the channels set will
be kept.
Manual channel selection:
If receiver units A and B are switched on:both
1. Keep the button SET pressed until the channel
indication for receiver unit A starts flashing on
the display.
2. Select the channel for receiver unit A with the but-
ton △ or and then confirm with the button SET.▽
3. The channel indication for receiver unit B starts
flashing on the display. Select the channel for
receiver unit B with the button or and then △ ▽
confirm with the button SET.
If only receiver unit A or B is switched on: Keep one
the button SET pressed until the channel indication
starts flashing on the display. Select the channel
with the button or and then confirm with the △ ▽
button SET.
If a channel is not confirmed within 10seconds
with the button SET, the setting mode will be exited
and the channel previously set will be kept.
Note: The receiver units cannot be set to the same
channel.
If, with the transmitter switched off, the respective
segment bar A or B on the display indicates re-
ception, interference signals or signals from other
transmitters are being received.
In this case, select
a different channel.
3) Switch the transmitters on and set them to the chan-
nels of the receiver module: Set one transmitter to
the channel of receiver unit A and set the second
transmitter to the channel of receiver unit B.
The respective segment bars on the display will
indicate the strength of the radio signals received.
Use the controls to adjust the desired volume for
each receiver unit.
If no reception is indicated or if the reception is poor,
check if:
–the batteries of the transmitter are discharged.
–the reception is disturbed by metal objects or
other high-frequency sources.
–the distance between the transmitter and the re-
ceiver module is too long.
–the threshold value for interference suppression
(squelch) is too high (see chapter 4.2).
Note concerning multichannel operation:
The number of channels to be used in parallel depends
on the conditions at the place of application (e. g. on in-
terference due to other wireless systems or high-frequency
sources such as fluorescent lamps). In ideal conditions, up
to four channels can be operated at the same time without
mutual interference. Two examples of a suitable channel
selection for four wireless transmission paths:
Example 1:
channel 01 – channel 03 – channel 06 – channel 12
Example 2:
channel 06 – channel 09 – channel 15 – channel 16
4.1 Changing the group setting
(for operation with 2 receiver modules)
To set the four transmission channels via channel
scan when operating two 2-channel receiver modules,
change the group setting of both receiver modules:
1) Switch off the receiver units A and B. Then keep the
button SET pressed while switching on a receiver
unit. The display will indicate the current group set-
ting (with the number flashing).
2) Use the button or to switch to △ ▽ .
3) Press the button SET to exit the group setting mode.
The squelch setting mode will be activated; to exit
the mode, press the button SET.
Note: The setting modes will be automatically exited after
5 seconds if no button is pressed. Any settings made will
be saved.
Perform the channel scan for the first receiver module,
switch on the appropriate two transmitters and set
them accordingly. Leave the two transmitters switched
on so that channels already used will be skipped during
the channel scan for the second receiver module. Then
perform the channel scan for the second receiver mo-
dule, switch on the two appropriate transmitters and
set them accordingly.
4.2 Setting the squelch
The squelch function will mute the respective receiver
unit when the level of the radio signal falls below the
threshold value adjusted. Thus, interference signals will
not cause noise when the transmitter is switched off or
when its radio signal is insufficient: If the levels of the
interference signals are below the threshold value, the
receiver unit will be muted.
A high threshold value offers high interference re-
sistance, but it will also reduce the transmission range.
Thus, when the reception is good, a high threshold
value can be used; however, when the transmitter and
the receiver are far apart, a low threshold value is re-
commended.
1) Switch off the receiver units A and B. Then keep the
button SET pressed while switching on a receiver
unit. The display will indicate the group setting (
or , with the number flashing).
2) Press the button SET to exit the group setting mode
and to activate the squelch setting mode: (for
“ -Squelch”) and the current value (flashing) will ap
pear on the display.
3) Use the button △ or ▽ to set the value (level7 =
highest threshold value). Press the button SET to exit
the squelch setting mode.
Note: The setting modes will be automatically exited after
5 seconds if no button is pressed. Any settings made will
be saved.
5 Specifications
Radio frequencies (2 × 16 channels)
Channel Frequency Channel Frequency
01 09863.1 MHz 863.2 MHz
02 10864.1 MHz 864.2 MHz
03 11863.6 MHz 863.7 MHz
04 12864.6 MHz 864.7 MHz
05 13863.3 MHz 863.4 MHz
06 14864.3 MHz 864.4 MHz
07 15863.8 MHz 863.9 MHz
08 16864.8 MHz 864.9 MHz
Power supply: . . . . . . . . . . . . . ⎓ 12 V / 185 mA
Dimensions (W × H × D): . . . . 88 × 37 × 113 mm
Weight: . . . . . . . . . . . . . . . . . 92 g
Subject to technical modification.
TXA-1822MR
Order number 17.9090
English

Produktspecifikationer

Varumärke: Monacor
Kategori: mottagare
Modell: TXA-1822MR

Behöver du hjälp?

Om du behöver hjälp med Monacor TXA-1822MR ställ en fråga nedan och andra användare kommer att svara dig


mottagare Monacor Manualer

Monacor

Monacor PA-4125DX/DT Bruksanvisning

3 Januari 2025
Monacor

Monacor PA-906 Bruksanvisning

5 September 2024
Monacor

Monacor SA-130DMP Bruksanvisning

4 September 2024
Monacor

Monacor STA-850D Bruksanvisning

4 September 2024
Monacor

Monacor MDM-30 Bruksanvisning

4 September 2024
Monacor

Monacor PA-306 Bruksanvisning

4 September 2024
Monacor

Monacor PA-806DAP Bruksanvisning

4 September 2024
Monacor

Monacor WAP-8 Bruksanvisning

3 September 2024
Monacor

Monacor SA-100 Bruksanvisning

3 September 2024
Monacor

Monacor PA-702 Bruksanvisning

3 September 2024

mottagare Manualer

Nyaste mottagare Manualer

Alto

Alto D1 Bruksanvisning

16 Januari 2025
Alto

Alto MC700.4 Bruksanvisning

16 Januari 2025
Alto

Alto MC250.4 Bruksanvisning

16 Januari 2025
Alto

Alto MC250.8 Bruksanvisning

16 Januari 2025
Alto

Alto D4 Bruksanvisning

16 Januari 2025
Alto

Alto D3 Bruksanvisning

16 Januari 2025
Alto

Alto MC500.4 Bruksanvisning

16 Januari 2025
S.M.S.L

S.M.S.L PA200 Bruksanvisning

15 Januari 2025
Peavey

Peavey CKd 608 Bruksanvisning

15 Januari 2025
Wavtech

Wavtech link700.4plus Bruksanvisning

14 Januari 2025
