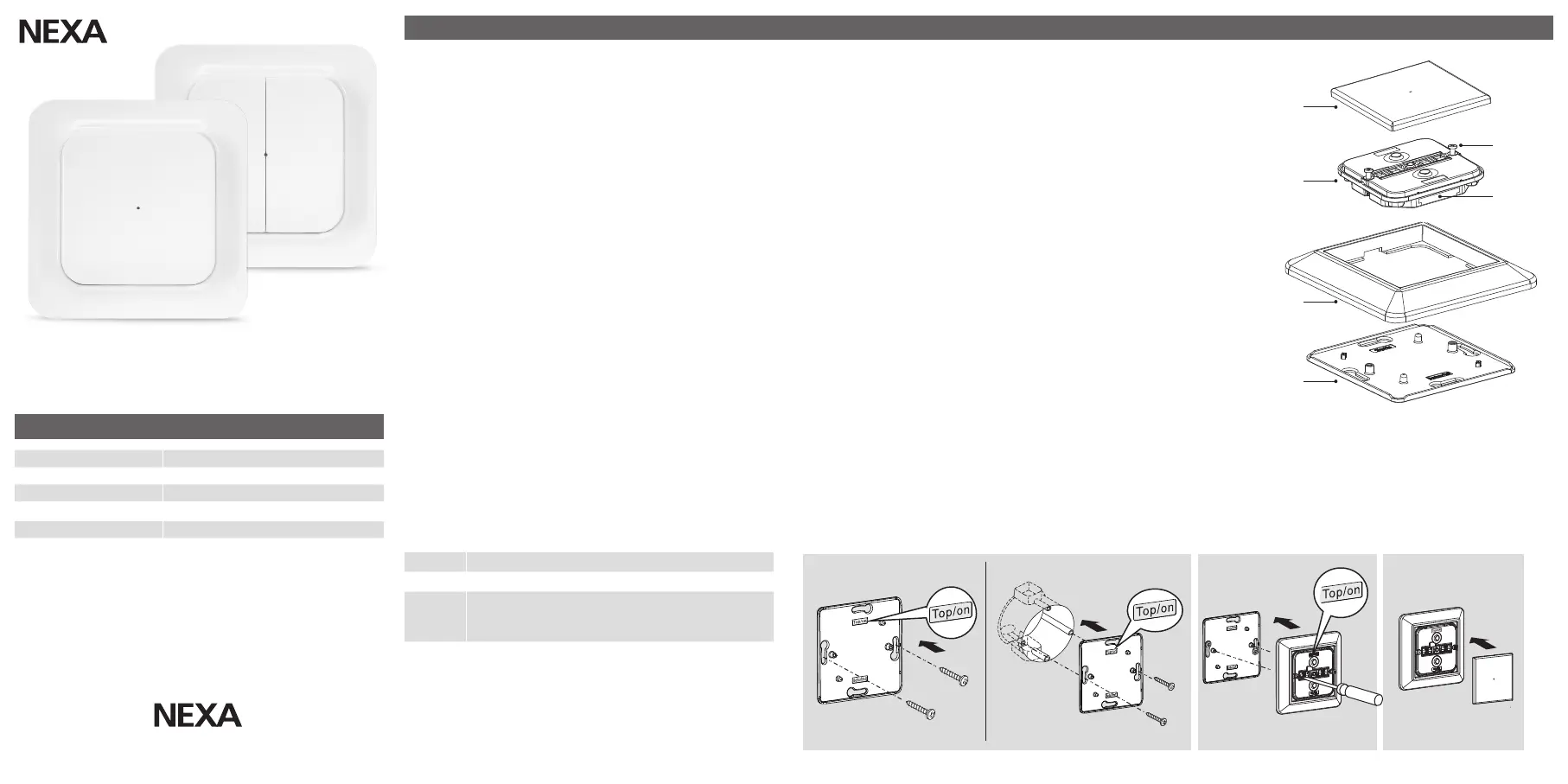

WT-1 / WT-2

VÄGGSÄNDARE

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

SVENSKA

SÄRKERHET OCH ÖVRIG INFORMATION

Räckvidd inomhus: upp till 30 m (optimala förhållanden).

Räckvidden är starkt beroende av lokala förhållanden, till exempel

om det ﬁnns metaller i närheten. Exempelvis har den tunna

metallbeläggning i energiglas med låg emissivitet negativ inverkan

på radiosignalernas räckvidd. Det kan ﬁnnas begränsningar

för användningen av enheten utanför EU. Om tillämpligt bör du

kontrollera att enheten överensstämmer med lokala föreskrifter.

Max belastning: Anslut aldrig lampor eller utrustning som

överskrider mottagarens maximala belastning. Det kan leda till fel,

kortslutning eller brand.

Livsuppehållande utrustning: Använd aldrig Nexas produkter

till livsuppehållande utrustning eller andra apparater där fel eller

störningar kan få livshotande följder.

Störningar: Alla trådlösa enheter kan drabbas av störningar som

kan påverka prestandan och räckvidden. Det minsta avståndet

mellan två mottagare bör därför vara åtminstone 50 cm

Reparation: Försök inte att reparera produkten. Den innehåller inga

reparerbara delar.

Vattentäthet: Produkten är inte vattentät. Se till att den alltid är

torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till

kortslutning, fel och risk för elstötar.

Rengöring: Rengör produkten med en torr trasa. Använd inte

kemikalier, lösningsmedel eller starka rengöringsmedel.

Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det

kan skada eller förkorta de elektroniska kretsarnas livslängd.

WT-1 / WT-2 är batteridrivna väggsändare som ingår i System Nexa.

De monteras enkelt på en apparatdosa eller på en plan yta med

självhäftande tejp eller med skruv. Väggsändaren kan styra System

Nexa PÅ/AV- och dimmermottagare.

INSTALLATION

1. Öppna batterihållaren på väggsändaren.

2. Sätt i batteriet i väggsändaren.

3. Montera bakstycket på vägg (1a) eller apparatdosa (1b).

4. Placera väggsändare med markeringen ”TOP” uppåt, i ramen.

5. Skruva fast väggsändaren i bakstycket.

6. Montera vippan/vipporna på väggsändaren.

INLÄRNING

1. Sätt mottagaren i inlärningsläge, se respektive manual.

2. Tryck på den övre delen (PÅ) av vald vippa inom 6 sekunder.

BEKRÄFTELSE INLÄRNING

LED Indikering på mottagaren blinkar snabbt, är en lampa ansluten

till mottagaren blinkar denna två gånger. Se även mottagarens

manual.

RADERING AV MINNE

1. Sätt mottagaren i inlärningsläge, se respektive manual.

2. Tryck på den undre delen (AV) av vald vippa inom 6 sekunder.

BEKRÄFTELSE RADERING

LED Indikering på mottagaren blinkar snabbt, är en lampa ansluten

till mottagaren blinkar denna två gånger. Se även mottagarens

manual.

STYRNING

PÅ Tryck på vippans övre del för att tända.

AV Tryck på vippans nedre del för att släcka.

DIMMER

Tryck på vippans övre del för att tända. Tryck kort på vippans

övre del för att starta dimning upp/ned, tryck kort igen för att

stoppa dimning vid önskad nivå.

Batteri 1 x 3 V CR2032

Radioprotokoll System Nexa (433,92 MHz)

Räckvidd upp till 30 m

Drifttemperatur 0–45 °C

IP klassicering IP20 Inomhusbruk

Mått (B x H x D) 82 x 82 x 16 mm

TEKNISK DATA

Declaration of conformity ﬁnns tillgänglig på www.nexa.se

Vippa

Väggsändare

Skruv

Batteri

Ram

Bakstycke

1a 2 31b

WT-1 / WT-2

WALL TRANSMITTER

NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN

info@nexa.se | www.nexa.se

ENGLISH

SAFETY AND INFORMATION

Indoor range: up to 30 m (optimal conditions). The range is strongly

dependent on local conditions, such as the presence of metals. For

example, the thin metal coating in Low-emissivity (Low-E) glass has

a negative impact on the range of radio signals.

There may be restrictions on the use of this device outside the EU. If

applicable, check whether this device complies with local directives.

Maximum load: Never connect lights or equipment that exceed

the maximum load of the receiver, as it can result in defects, a short

circuit or ﬁre.

Life-support: Never use Nexa products for life-support systems or

other applications in which equipment malfunctions can have life-

threatening consequences.

Interference: All wireless devices may be subject to interference,

which could affect performance. The minimum distance between 2

receivers should be at least 50 cm.

Repairing: Do not attempt to repair this product. There are no user-

serviceable parts inside.

Water-resistance: This product is not water-resistant. Keep it dry.

Moisture will corrode the inner electronics and can result in a short

circuit, defects and shock hazard.

Cleaning: Use a dry cloth to clean this product. Do not use harsh

chemicals, cleaning solvents, or strong detergents.

Environment: Do not expose the product to excessive heat or cold,

as it can damage or shorten the life of electronic circuit boards.

WT-1 / WT-2 is a battery powered wall transmitter which is part of

System Nexa.

They are simple to install on an switch box or on a ﬂat surface with

self-adhesive tape or screw.

The wall transmitter can control System Nexa ON/OFF and dimmer

receiver.

INSTALLATION

1. Open the battery holder on the wall transmitter.

2. Place the battery in the wall transmitter.

3. Fit the back unit on the wall (1a) or switch box (1b).

4. Place wall transmitter with the marking ”TOP” upwards in the

frame.

5. Screw the wall transmitter on to the back unit.

6. Fit the rocker/rockers on the wall transmitter.

PAIRING

1. Set the receiver to pairing mode – see respective manual.

2. Press the upper part (ON) of the selected rocker within 6 seconds.

PAIRING CONFIRMATION

The LED indicator on the receiver ﬂashes rapidly. If a light is

connected to the receiver, this ﬂashes twice. See also the receiver’s

manual.

DELETING MEMORY

1. Set the receiver to pairing mode – see respective manual.

2. Press the lower part (OFF) of the selected rocker within 6 seconds.

CONFIRMATION DELETION

The LED indicator on the receiver ﬂashes rapidly. If a light is

connected to the receiver, this ﬂashes twice. See also the receiver’s

manual.

OPERATING

ON Press the rocker’s upper part to turn on.

OFF Press the rocker’s lower part to turn off.

DIMMER

Press the rocker’s upper part to turn on. Press brieﬂy on the

rocker’s upper part to start dimming up/down, press brieﬂy again

to stop dimming at desired level.

Battery 1 x 3 V CR2032

Radio protocol System Nexa (433,92 MHz)

Range up to 30 m

Operating temperature 0–45 °C

IP rating IP20 indoor use

Size (W x L x D) 82 x 82 x 16 mm

TEKNISK DATA

Declaration of conformity is available at www.nexa.se

Rocker

Wall transmitter

Screw

Battery

Frame

Back unit

1a 2 31b
