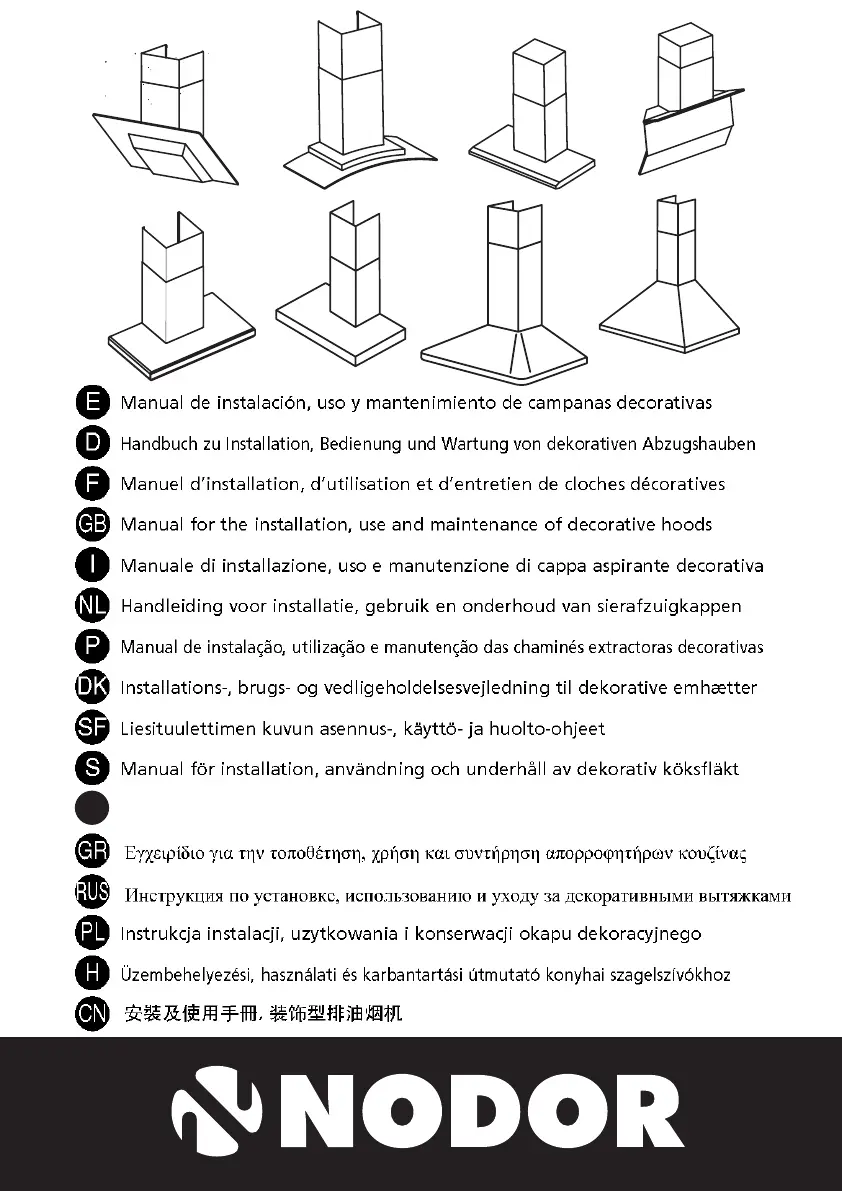

Installasjons-, bruks- og vedlikeholdsmanual for dekorative hetter

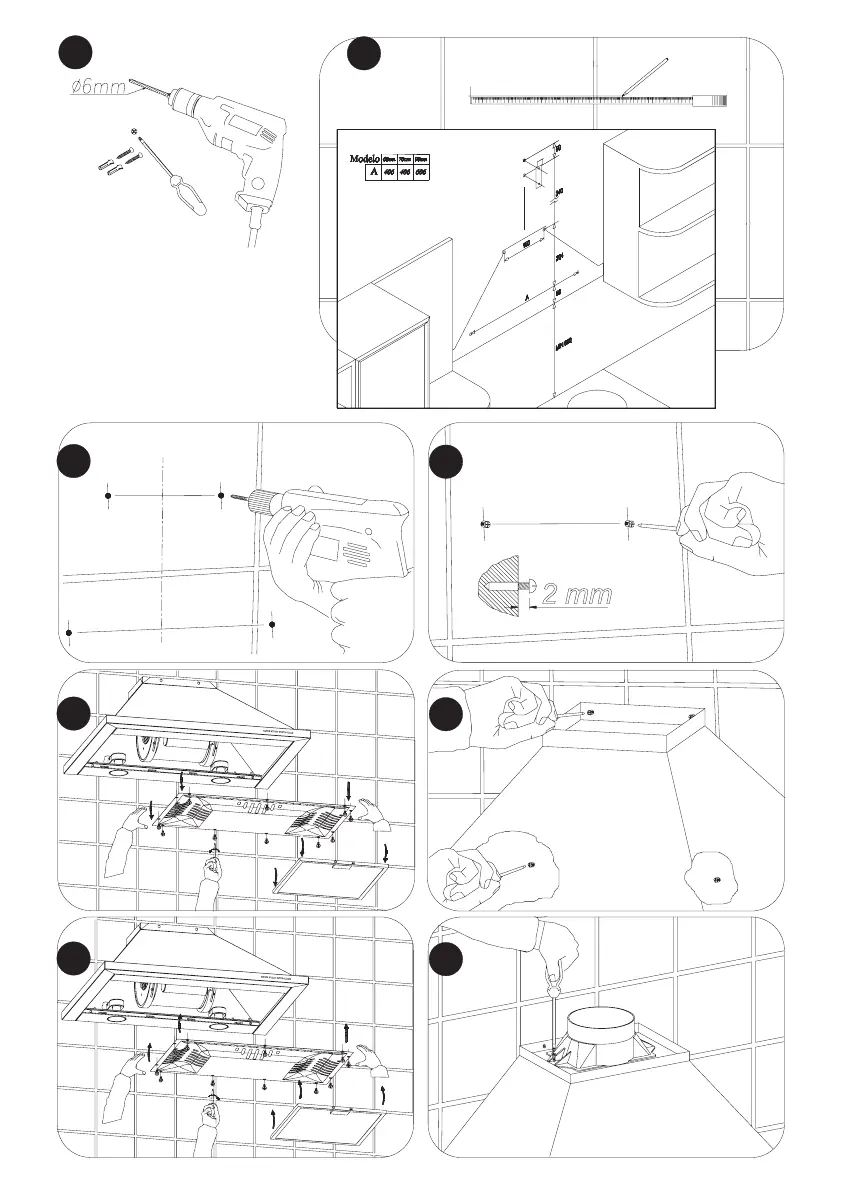

1 2

3 4

2 mm

5 6

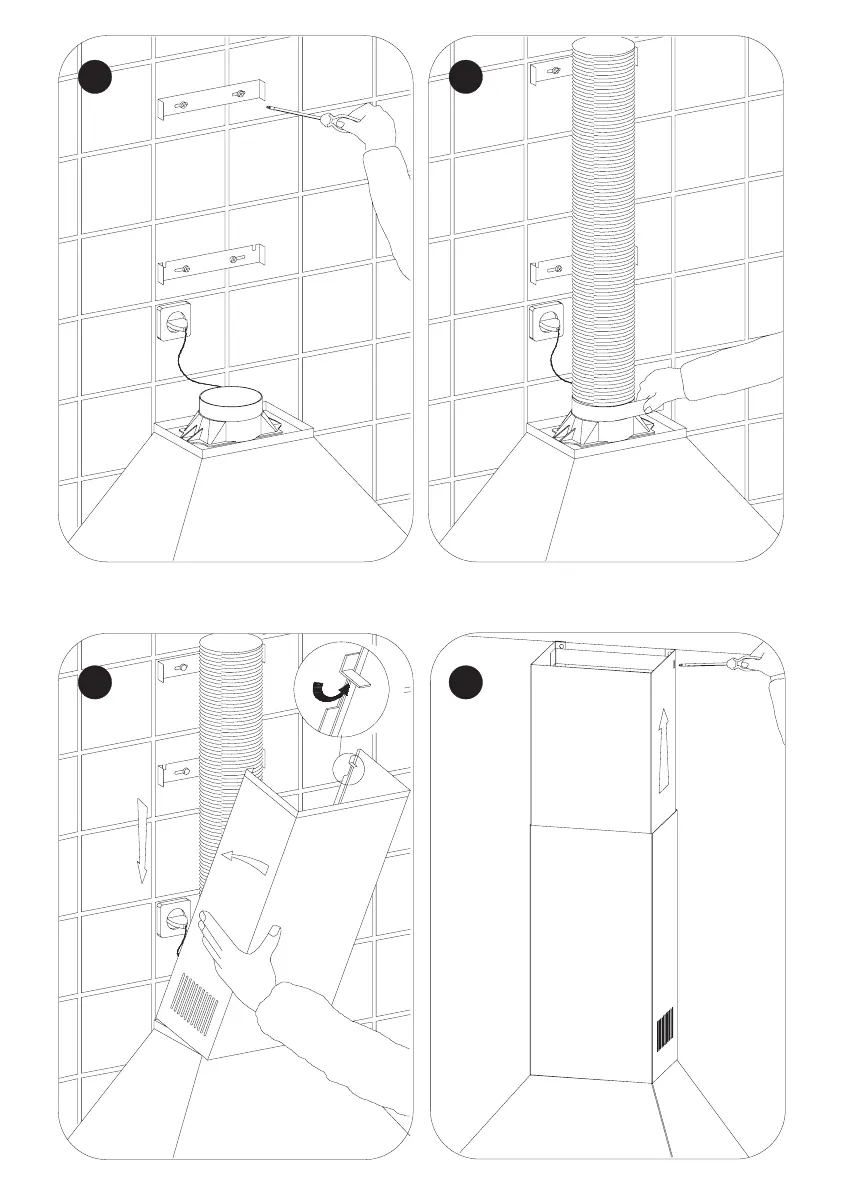

7 8

9 10

11 12

CAMPANA EXTRACTORA DECORATIVA

Estimado cliente:

Tenemos la certeza que la adquisición de nuestra campana

extractora va a satisfacer plenamente sus necesidades;

para ello le rogamos lea atentamente las instrucciones del

manual, con lo cual obtendrá un resultado óptimo en la uti-

lización de la misma.

INSTRUCCIONES PARA LA INSTALACIÓN.

MANTENIMIENTO Y SU USO

Si necesita algún tipo de asistencia técnica o desea más

información sobre nuestros productos, no dude en contac-

tar con nuestro distribuidor oficial.

INDICACIONES GENERALES

Antes de instalar y usar la campana, debe asegurarse que

la tensión (V) y la frecuencia (Hz) indicadas en la placa de

características correspondan a la tensión y la frecuencia del

lugar donde se va a instalar el producto.

La placa de características con los datos técnicos se

encuentra en el interior del producto.

Para un mayor rendimiento de la extracción de humos

aconsejamos que la instalación del tubo sea de un diámetro

no inferior a 120mm. También aconsejamos que el tubo sea

de PVC rígido

CONEXIÓN ELÉCTRICA

Conectar el cable de la campana a una base de enchufe o

a un interruptor bipolar que deberá tener como mínimo una

distancia de apertura de contactos de 3 mm.

El fabricante no se hace responsable si no se observan

todas las normas de seguridad vigente y necesaria para el

correcto y normal funcionamiento de la parte eléctrica.

PANEL DE MANDO DE CINCO PULSADORES

Este panel está situado en la parte frontal de la campana y

comprende:

- 3 interruptores para el control del motor

(posición 1ª, 2ª y 3ª velocidad) (ref D)

- Botón de paro del motor (ref C)

- Lámpara de control de funcionamiento del

motor (ref A)

- Interruptor para la lámpara de iluminación

(ref. B)

PANEL DE MANDO DE bOTÓN ELECTRÓNICO

• N3 Este panel está situado en la parte frontal de la cam-

pana y comprende:

- 3 pulsadores para el control del motor (posición 1ª, 2ª y

3ª velocidad) (ref. D).

- Lámpara control de funcionamiento de la iluminación.

(Ref. E).

- Lámparas de control del funcionamiento del motor (Ref.

G).

- Pulsador para la lámpara de iluminación (Ref. F ).

Temporización: Para temporizar el funcionamiento de la

campana, una vez seleccionada la velocidad, se deberá

presionar durante dos segundos el botón hasta que el led

luminoso parpadee; entonces empezará a contar hasta 15

minutos.

Una vez transcurrido este tiempo se parará el motor y la luz

si estuviera encendida. En el caso de querer anular la tem-

porización, presionar una pulsación en el botón temporiza-

do y el motor dejará de funcionar.

NL3

Este panel está situado en la parte frontal de la campana y com-

prende:

- Pulsador para la lámpara de iluminación (ref. K).

- Pulsador para el apagado / encendido del motor (ref. L).

- Pulsador para la reducción de la velocidad del motor (ref. M).

- Indicador de la velocidad del motor (ref. N).

- Pulsador para el aumento de la velocidad del motor (ref. O).

- Pulsador para la activación directa de la velocidad TURBO del

motor (ref. P).

- Pulsador para la temporización del motor (ref. Q).

La campana funcionará 5 minutos en la velocidad en curso y 5

minutos en cada una de las inferiores hasta el paro total.

- Pulsador para la lámpara de iluminación.(Ref S)

PANEL DE MANDO CUATRO VELOCIDADES

Este panel está situado en la parte frontal de la campana y

comprende:

- 4 pulsadores para el control del funcionamiento del

motor (posición 1ª, 2ª, 3ª y turbo) (Ref R)

PANEL DE MANDO TOUCH CONTROL

Este panel está situado en la parte frontal de la campana y

comprende:

-Indicador/pulsador de aviso de limpieza de filtros (ref. T).

Se activa periódicamente para el aviso de la conveniencia de

la limpieza de filtros y se desactiva con una sola pulsación.

-Pulsador para la temporización del motor (ref. U)

La campana funcionará 5 minutos en la velocidad en curso y

5 minutos en cada una de las inferiores hasta el paro total.

-Pulsador para la lámpara de iluminación (ref .V)

Permite la regulación de la luz manteniendo la pulsación .

-Pulsador para el apagado/ encendido del motor (ref. W).

-3/4 pulsadores para el control del motor (posición 1ª, 2ª, 3ª

y 4ª velocidad) (ref. X).

• MOTOR ELÉCTRICO APERTURA (ZEN model)

Al poner en marcha la campana, en cualquiera de sus tres

velocidades, se activa el motor eléctrico de apertura que extien-

de la parte frontal de la campana para optimizar su capacidad

de extracción. Al parar la campana, ésta vuelve a su posición

original de forma que ocupa el mínimo espacio.

IMPORTANTE:

- No conectar la campana a una chimenea de humos, tuberías

de aireación o conductos de aire caliente. Antes de conectar a

las tuberías, consultar las ordenanzas municipales sobre salida

de aires y pedir permiso a la persona responsable del edificio.

Asegúrese de que la ventilación es apropiada incluso en el caso

de utilizar simultáneamente la campana con otro producto.

- No freír nunca dejando los recipientes sin vigilancia ya que el

aceite puede recalentarse o incendiarse. En el caso de aceite ya

usado el riesgo de combustión es más elevado.

- No utilizar nunca la campana en ambientes donde funcionen

ya aparatos con descargas conectadas al exterior a menos que no

se pueda asegurar una perfecta ventilación de dicho ambiente.

- Para evitar posibles incendios, todos estos consejos y la lim-

pieza periódica de los filtros de grasa deben seguirse rigurosa-

mente.

- Durante una descarga electroestática (ESD) es posible que

este aparato deje de funcionar. Apague el aparato (OFF) y

vuelva a encenderlo (ON) y funcionará correctamente. No hay

ni habrá posibilidad de riesgo alguno.

- Si se produce la avería del cable de suministro eléctrico, éste

deberá ser cambiado por un servicio oficial o un agente autorizado.

- Nunca flamear bajo la campana extractora.

- El aparato debe ser colocado de tal manera que la toma de

corriente sea accesible.

- La campana debe instalarse a una distancia mínima de 65cm.

de la superficie de la cocción.

- En condiciones meteorológicas que causen interferencias eléc-

tricas, es posible que el aparato deje de funcionar. Apagando el

aparato (OFF) y volviéndolo a encender (ON) se restablecerá su

funcionamiento normal sin riesgo alguno.

- Este aparato no está destinado para ser usado por personas

(incluidos niños) cuyas capacidades físicas, sensoriales o men-

tales estén reducidas, o carezcan de experiencia o conocimien-

to, salvo si han tenido supervisión o instrucciones relativas al

uso del aparato por una persona responsable de su seguridad.

- Los niños deberían ser supervisados para asegurar que no

jueguen con el aparato.

- El aire evacuado no debe ser enviado por conductos que se

utilicen para evacuar los humos de aparatos alimentados por

gas u otro combustible (no se aplica a aparatos destinados

exclusivamente para descargar el aire en el interior de la habi-

tación).

- Cuando la campana de cocina se ponga en funcionamiento al

mismo tiempo que otros aparatos alimentados por una energía

distinta de la eléctrica, la salida de aire no debe ser superior a 4

Pa (4x10-5 bar).

- No utilizar nunca la campana en ambientes donde funcionen ya

aparatos con descargas conectadas al exterior a menos que no

se pueda asegurar una perfecta ventilación de dicho ambiente.

- Esta campana solo se puede instalar encima de encimeras

eléctricas o de gas de cómo máximo de 4 fuegos.

- Si la campana extractora está instalada sobre un elemento de

cocción a gas, la distancia mínima entre la superficie de soporte

de los elementos de cocción y la parte inferior de la campana,

debe ser como mínimo de 65cm. Si las instrucciones de instala-

ción del elemento de cocción a gas indican una distancia supe-

rior, se debe tener en cuenta.

- Si la campana extractora está instalada sobre un elemento de

cocción eléctrico, la distancia mínima que debe dejarse entre la

superficie de soporte de los elementos de cocción y la parte

inferior de la campana está descrita en la plantilla de montaje.

- Los reglamentos respecto a la evacuación de aire tienen que

ser respetados.

MANTENIMIENTO

- Limpieza.

Siempre antes de efectuar cualquier operación asegurarse de

que el cable de alimentación no esté conectado y que el inter-

ruptor esté en posición de paro. Limpiar la parte externa con un

detergente líquido no corrosivo y evitar el uso de productos de

limpieza con abrasivos.

- Cambio de la lámpara.

Antes de sustituir la lámpara asegurarse de que la campana no

esté conectada. Quitar el filtro de grasa y cambiar la lámpara

usando una lámpara de potencia igual a la que se indica en las

características técnicas. Colocar el filtro nuevamente en su lugar.

- Limpieza del filtro de grasa.

En virtud del uso y como mínimo cada mes, los filtros de grasa

deberán ser desmontados y lavados en lavavajillas o en agua

caliente y detergente. En el caso de utilizar lavavajillas, es reco-

mendable colocarlos en posición vertical para evitar que los

restos de comida se depositen sobre el mismo. Después de

haberlos enjuagado y secado colocarlos nuevamente en su

lugar, actuando de forma inversa que al desmontarlos.

Los filtros de carbón activo deben ser sustituidos periódicamen-

te para su correcto funcionamiento, al menos cada tres meses

(según la frecuencia de utilización de la campana),

AVISO IMPORTANTE PARA CAMPANAS CON LÁMPARAS

HALÓGENAS

En caso de sustitución de las lámparas halógenas, éstas deben

ser sustituidas por lámparas con reflector de aluminio, nunca

por lámparas dicroicas, para evitar un sobrecalentamiento inne-

cesario en el portalámparas.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD EN

CASO DE QUE NO SEAN OBSERVADAS LAS INDICACIONES

DESCRITAS PARA LA INSTALACIÓN, MANTENIMIENTO y

USO ADECUADAS DE LA CAMPANA EXTRACTORA.

El fabricante declara que este producto cumple todos los requi-

sitos esenciales sobre el material eléctrico de baja tensión

prescritos en al directiva 2006/95/CEE del 12 de diciembre del

2006 y de compatibilidad electromagnética prescrita por la

directiva 2004/108/CEE del 15 de diciembre del 2004.

Si necesita algún tipo de asistencia técnica o desea más infor-

mación sobre nuestros productos, no dude en contactar con

nuestro distribuidor oficial

El FABRICANTE se reserva el derecho de efectuar cualquier

mejora tecnológica o modificación sin previo aviso.



Geehrte(r) Kunde(in),

wir sind überzeugt davon, dass Sie mit dem Kauf unserer

Abzugshaube die richtige Wahl getroffen haben und Sie mit dem

Gerät zufrieden sein werden. Um einen ordnungsgemäßen

Betrieb des Geräts zu garantieren, ist es notwendig, die vorlie-

gende Bedienungsanleitung sorgfältig zu lesen.

EINbAUANLEITUNG WARTUNG UND GEbRAUCH



Vor Installation und Inbetriebnahme der Abzugshaube müssen

Spannung (V) und Frequenz (Hz.) überprüft werden. Diese

Angaben befinden sich auf dem Typenschild und müssen mit den

Spannungs- und Frequenzwerten des Installationsorts übereins-

timmen.

Das Typenschild mit den technischen Daten befindet sich im

Inneren des Geräts.

Für eine optimale Leistung des Dunstabzugs empfehlen wir den

Einbau eines Rohrs mit einem Durchmesser von mindestens 120

mm. Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu

verwenden.

ELEKTROANSCHLUSS

Das Kabel der Abzugshaube an eine gut zugängliche Steckdose

oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite

von mindestens 3 mm anschließen.

Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden

Sicherheitsvorschriften zur Gewährleistung eines korrekten und

einwandfreien Betriebs der Elektrik eingehalten werden.



Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- 3 Schalter zur Funktionskontrolle des Motors (Position 1., 2.

und 3. Geschwindigkeit) (Ref. D)

- Motorausschaltknopf (Ref. C)

- Kontrolllampe für die Motorfunktion (Ref. A)

- Schalter für die Beleuchtungslampe (Ref. B)



Dieses Bedienungsfeld befindet sich an der Vorderseite der

Haube und besteht aus den folgenden Funktionen:

- 3 Tasten zur Motorsteuerung (Position 1., 2. und 3.

Geschwindigkeit) (ref. D).

- Kontrolllampe Beleuchtung (Ref. E).

- Kontrolllampe Motor (Ref. G).

- Taste für Lampe (Ref. F).

 Um die Betriebsdauer der Haube zu programmie-

ren, muss die Taste etwa zwei Sekunden gedrückt gehalten wer-

den, bis das rote LED aufblinkt. Das Gerät läuft dann 15 Minuten.

Nach Ablauf der 15 Minuten stoppt der Motor und das Licht geht

aus, falls es an gewesen ist. Das Gerät kann während der 15

Minuten durch einmalige Betätigung der Zeittaste angehalten

werden.



Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- Schalter für Beleuchtungslampe (Ref. K).

- Ein- /Ausschaltknopf des Motors (Ref. L).

- Schalter für Geschwindigkeitsreduzierung des Motors (Ref. M).

- Geschwindigkeitsanzeige für den Motor (Ref. N).

- Schalter für Geschwindigkeitserhöhung des Motors (Ref. O).

- Schalter für direkte Aktivierung des TURBO Modus des

Motors (Ref. P).

- Schalter für Zeiteinstellung des Motors (Ref. Q)

Die Abzugshaube funktioniert 5 min mit der eingestellten

Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren

Geschwindigkeiten bis zum kompletten Stillstand.



Dieses Bedienungsfeld befindet sich auf der Vorderseite der

Abzugshaube und umfasst:

- 4 Schalter für die Funktionskontrolle des Motors (Position 1.,

2. und 3. Geschwindigkeit und Turbo) (Ref. R)

- Schalter für Beleuchtungslampe.



Das Bedienfeld befindet sich an der unteren Seite der Haube und

enthält die folgenden Funktionen:

-Anzeige und Taste für Hinweis auf Filterreinigung (siehe T).

Wird von Zeit zu Zeit als Hinweis darauf aktiviert, dass der Filter

gereinigt werden sollte und kann mit einem Druck auf die Taste

wieder deaktiviert werden.

-Schalter für Zeiteinstellung des Motors (Ref.U )

Die Abzugshaube funktioniert 5 min mit der eingestellten

Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren

Geschwindigkeiten bis zum kompletten Stillstand.

-Taste für Lampe (Ref. V).

-Ein- /Ausschaltknopf des Motors (Ref. W).

-3/4 Tasten zur Motorsteuerung (Position 1., 2., 3., und 4.

Geschwindigkeit) (ref. X).



Sobald die Haube in einer der drei vorgesehenen

Geschwindigkeitsstufen in Betrieb genommen wird, setzt sich der

elektrische Ausfahrmotor in Gang, durch den der vordere

Haubenbereich zur Vergrößerung der Abzugsleistung nach vorne

ausge-fahren wird.Beim Ausschalten der Haube kehrt der vordere

Haubenbereich wieder in seine ursprüngliche Position zurück,

wodurch der Platzbedarf des Geräts auf ein Minimum reduziert wird.

WICHTIG:

• Die Abzugshaube darf nicht an einen Schornstein, an

Entlüftungsrohre oder Leitungen mit warmer Luft angeschlossen

werden. Vor dem Anschluss der Haube an Leitungen müssen die

geltenden örtlichen Verordnungen über Luftabzüge ins Freie

konsultiert und die Genehmigung des Hausbesitzers/der

Eigentümerversammlung eingeholt werden. Stellen Sie sicher,

dass ausreichende Belüftung garantiert ist, auch bei Verwendung

der Haube zusammen mit einem anderen Gerät.

• BeimBratenmitFettdiePfannenbzw.Töpfeniemalsunbeau-

fsichtigt lassen. Das Öl könnte sich zu stark erhitzen bzw. entzün-

den. Bei wieder verwendetem Fett besteht erhöhte

Entzündungsgefahr.

• DieAbzugshaubedarfnichtinRäumenverwendetwerden,in

denen bereits andere Geräte installiert sind, die einen Abzug

nach außen haben, sofern nicht für eine ausreichende Belüftung

garantiert werden kann.

• Um Brandgefahr vorzubeugen, müssen alle Hinweise zu

Gebrauch, Wartung und Reinigung der Fettfilter strikt befolgt

werden.

• Das Gerätkannbei einerelektrostatischenEntladung (ESD)

vorübergehend aufhören zu funktionieren. Stellen Sie das Gerät

aus (OFF) und wieder an (ON) und es arbeitet wieder korrekt. Es

besteht dabei keinerlei Gefahr.

• Bei einer Beschädigung des Netzkabel muss dieses durch

einen geprüften Techniker oder einen autorisierten Vertreter aus-

getauscht werden.

• UnterderAbzugshaubedarfnichtflambiertwerden

• Das gerät muß so montiert wer den, daß der Netzstecker

jederzeit erreichbar ist.

• DieHaubemußmiteinemMindestabstandvon65cmvomHer

agebracht.

• Achtung!WarnhinweiszumAbluftbetrieb imAnweisungsblatt

beachten.

• Bei gleichzeitigem betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der Unterdruck

nicht größer als 4 Pa (4x10-5 bar) sein.

• Unter bestimmten, elektrische Störungen hervorrufenden

meteorologischen Bedingungen ist es möglich, dass das Gerät

vorübergehend seinen Betrieb einstellt. In diesen Fällen muss

das Gerät kurz aus und dann wieder eingeschaltet werden (OFF

und ON), worauf es sich erneut mit voller Betriebssicherheit in

Gang setzt.

• DiesesGerätdarfnichtvonPersonen(oderKindern)mitein-

geschränkten körperlichen, sensoriellen oder geistigen

Fähigkeiten bzw. mit mangelnden Kenntnissen und unzureichen-

der Erfahrung bedient werden, es sei denn, es geschieht dies

unter der Aufsicht oder nach entsprechender Vertrautmachung

mit dem Gerät durch die für deren Sicherheit verantwortliche

Person.

• KinderunterAufsichthalten,damitsienichtamGerätherums-

pielen.

• Die Abluft darf nicht über Kanäle geführt werden, die zur

Ableitung von Rauch aus mit Gas oder anderen Brennstoffen

betriebenen Geräten dienen. (Gilt nicht für Geräte, bei denen die

Luft ausschließlich im Raum selbst abgegeben wird.)

• Kommt die Abzugshaube gleichzeitig mit anderen nicht mit

Strom gespeisten Geräten zum Einsatz, darf der Luftaustritt nicht

über 4 Pa (4x10-5 bar) liegen

• AbzugshaubenichtinRäumenzumEinsatzbringen,indenen

bei unzureichender Belüftung bereits andere Geräte mit Abluft

nach außen arbeiten.

• DieseAbzugshaubedarfnurüberElektrooderGasherdenmit

maximal 4 Kochstellen zum Einsatz kommen.

• Bei einem Einbau der Abzugshaube über einem Gasherd

muss der Abstand zwischen der Auflage der Kochstellen und dem

unteren Bereich der Abzugshaube mindestens 65 cm betragen.

Sofern die Hinweise zum Einbau des Gasherds diesbezüglich

einen größeren Abstand vorschreiben, ist diesen Angaben

Rechnung zu tragen.

• Bei einemEinbau derAbzugshaube übereinemElektroherd

ergibt sich der Mindestabstand zwischen der Auflage der

Kochstellen und dem unteren Bereich der Abzugshaube aus der

entsprechenden Montageschablone.

• Den Auflagen zur korrekten Entlüftung ist unter allen

Umständen Rechnung zu tragen.

WARTUNG

- Reinigung.

Vor jeder Reinigungs- oder Wartungsoperation immer darauf

achten, dass das Gerät vom Stromnetz getrennt ist und der

Hauptschalter auf Position AUS steht. Das Äußere der Haube mit

einem nicht ätzenden flüssigen Mittel reinigen und keine

scheuernden Mittel verwenden.

- Auswechseln der Lampe.

Vor dem Austauschen der Lampe darauf achten, dass das Gerät

nicht ans Stromnetz angeschlossen ist. Fettfilter herausnehmen

und die Lampe gegen eine Lampe austauschen, die den

Anforderungen der Technischen Merkmale entspricht. Filter wie-

der einsetzen.

- Reinigung des Fettfilters.

In Abhängigkeit von der Verwendungshäufigkeit aber mindestens

einmal pro Monat müssen die Fettfilter ausgebaut und in der

Spülmaschine oder von Hand in warmem Wasser mit Spülmittel

gewaschen werden. Bei Reinigung in der Spülmaschine wird

empfohlen, die Filter senkrecht zu stellen, damit sich keine

Essensreste auf ihnen absetzen. Nach der Reinigung sorgfältig

abtrocknen und wieder in die alte Position einsetzen.

Die Aktivkohlefilter müssen regelmäßig ausgewechselt werden,

damit sie korrekt funktionieren können, und zwar mindestens alle

drei Monate (je nachdem wie oft die Abzugshaube benutzt wird).

    

HALOGENLAMPEN

Halogenlampen können gegen Lampen mit Aluminiumreflektor

ausgetauscht werden, aber auf keinen Fall gegen

Kaltlichtspiegellampen, die zu einer unnötigen Erwärmung des

Lampenhalters führen.

DER HERSTELLER LEHNT JEGLICHE HAFTUNG AB IN

FÄLLEN, IN DENEN DIE HIER BESCHRIEBENEN

ANWEISUNGEN ZU INSTALLATION, WARTUNG UND

GEBRAUCH DER ABZUGSHAUBE NICHT BEFOLGT

WERDEN.

Der Hersteller erklärt hiermit, dass dieses Produkt allen wesentli-

chen Auflagen der EG-Niederspannungsrichtlinie 2006/95/EG

vom 12. Dezember 2006 bzw. der EMV-Richtlinie 2004/108/EG

vom 15. Dezember 2004 entspricht.

Falls Sie Kundendienstleistungen benötigen oder weitere

Informationen über unsere Produkte wünschen, wenden Sie sich

bitte an unseren Vertragshändler.



     



HOTTE D'EXTRACTION DÉCORATIVE

Cher client:

Nous avons la certitude que l'acquisition de notre hotte d'extraction

satisfera pleinement vos besoins. Nous vous prions pour cela de

lire attentivement les instructions du manuel afin d'obtenir un résul-

tat optimal lors de l'utilisation de celle-ci.

INSTRUCTIONS POUR L'INSTALLATION, L’ENTRETIEN et

L’UTILISATION

Si vous avez besoin d’une assistance technique ou d’un complé-

ment d’information sur nos produits, n’hésitez pas à contacter notre

distributeur officiel.

INDICATIONS GENERALES

Avant d'installer et d'utiliser la hotte, vous devez vous assurer que

la tension (V) et la fréquence (Hz.) indiquées sur la plaque de

caractéristiques correspondent à la tension et à la fréquence du lieu

où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se

trouvent à l'intérieur de la hotte.

Pour un meilleur rendement de l’extraction de fumées, nous con-

seillons que le tube soit en PVC rigide et d’un diamètre minimum

de 120 mm.

bRANCHEMENT ELECTRIQUE

Le câble de la hotte doit être branché dans une prise de courant ou

directement raccordé à un interrupteur omnipolaire qui devra avoir

une distance d'ouverture des contacts d'au moins 3 mm.

Le fabricant n'est pas responsable dans le cas où les normes de

sécurité en vigueur et nécessaires pour un fonctionnement correct

et normal de la partie électrique ne sont pas observées.

PANNEAU DE COMMANDE A CINQ bOUTONS

Ce panneau est situé sur le devant de la hotte et comprend:

- 3 interrupteurs pour le contrôle du moteur

(position 1ª, 2ª et 3ª vitesse) (réf D)

- Bouton d’arrêt du moteur (réf C)

- Lampe de contrôle de fonctionnement du

moteur (réf A)

- Interrupteur pour la lampe d’illumination (réf. B)

PUPITRE DE COMMANDE DU bOUTON ÉLECTRONIQUE

N3 Ce pupitre est situé sur la partie frontale de la hotte et comprend:

- 3 boutons poussoir de contrôle du moteur (position 1e, 2e et 3e

vitesse) (réf. D).

- Voyant de contrôle du fonctionnement de l'éclairage. (Réf. E).

- Voyant de contrôle du fonctionnement du moteur (Réf. G).

- Bouton poussoir de commande de l'éclairage (Réf. F ).

Temporisation: Afin de temporiser le fonctionnement de la hotte,

une fois la vitesse sélectionnée, vous devrez exercer une pression

sur le bouton pendant deux secondes jusqu'à ce que le voyant

lumineux clignote, suite à quoi commence alors le décompte de 15

minutes.

Une fois ce temps écoulé, le moteur s'arrêtera et la lumière aussi.

Si vous désirez annuler la temporisation, exercez une pression sur

le bouton temporisé et le moteur cessera de fonctionner.

NL3

Ce panneau est situé sur le devant de la hotte et comprend :

- Bouton pour la lampe d’illumination (réf. K).

- Bouton pour l’arrêt/la marche du moteur (réf. L).

- Bouton pour la réduction de la vitesse du moteur (réf. M).

- Indicateur de la vitesse du moteur (réf. N).

- Bouton pour l’augmentation de la vitesse du moteur (réf. O).

- Bouton pour l’activation directe de la vitesse TURBO du moteur

(réf. P).

- Bouton pour la temporisation du moteur (réf. Q).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5 minutes

à chacune des vitesses inférieures jusqu’à l’arrêt total.

PANNEAU DE COMMANDE QUATRE VITESSES

Ce panneau est situé sur le devant de la hotte et com-

prend:

- 4 boutons pour le contrôle du fonctionnement du moteur

(position 1ª, 2ª, 3ª et turbo) (Réf R)

- Bouton-poussoir pour la lampe d’illumination. (Réf S)

TAbLEAU DE COMMANDE TOUCH CONTROL

Ce pupitre est situé sur la partie frontale de la hotte et com-

prend:

-Indicateur/bouton de signal de nettoyage des filtres (réf. T).

Il est régulièrement activé pour signaler la nécessité du

nettoyage des filtres et il se désactive sur simple pression.

-Bouton pour la temporisation du moteur (réf. U).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5

minutes à chacune des vitesses Inférieures jusqu’à l’arrêt

total.

-Bouton pour la lampe d’illumination (réf. V).

Permet de régler l’éclairage en maintenant la pression.

-Bouton pour l’arrêt/la marche du moteur (réf.W).

-3/4 boutons poussoir de contrôle du moteur (position 1e,

2e, 3e, et 4e vitesse) (réf.X).

MOTEUR ELECTRIQUE D’OUVERTURE (ZEN model)

En mettant en marche la hotte, sur n’importe quelle vitesse,

le moteur électrique d’ouverture qui ouvre la partie frontale

de la hotte pour optimiser sa capacité d’extraction. En

arrêtant la hotte, celle-ci revient à sa position d’origine pour

occuper un minimum d’espace.

IMPORTANT:

- Ne raccordez pas l’évacuation de la hotte à un conduit de

fumée, ni à des conduits d'aération ou d'air chaud. Avant de la

raccorder au conduit, consultez les arrêtés municipaux sur les

sorties d'air et demander l’autorisation à la personne responsa-

ble du bâtiment. Assurez-vous que la ventilation soit adaptée

au cas où vous voulez utiliser la hotte avec un autre produit

simultanément.

- Ne faites jamais frire des aliments en les laissant sans survei-

llance, car l'huile peut surchauffer voire prendre feu. Dans le

cas d'une huile usagée, les risques d’inflammation sont plus

élevés.

- N'utilisez jamais la hotte dans des milieux où fonctionnent

également des appareils à décharge connectés à l'extérieur à

moins de pouvoir assurer une ventilation parfaite dans ledit

milieu.

- Afin d'éviter les risques d’incendies, tous ces conseils ainsi

que le nettoyage périodique des filtres de graisse doivent être

rigoureusement observés.

- En cas de décharge électrostatique (modèle ESD), il est

possible que la hotte cesse de fonctionner. Eteignez la hotte

(OFF) et allumez-la de nouveau (ON), elle fonctionnera alors

correctement. Il n'y a aucune sorte de risques en cas de

décharge électrostatique.

- Si le câble d'alimentation électrique est endommagé, celui-ci

devra être impérativement changé par un service officiel ou par

un agent autorisé.

- Ne jamais faire flamber quoi que ce sois en dessous de la

hotte

- L’appareil doit être installé de telle manier que la prise soit

accessible.

- La hotte sera installée à 65cm au moins du plan de cuisson.

- Dans des conditions météorologiques provoquant des interfé-

rences électriques, il se peut que l’appareil ne fonctionne plus.

En éteignant l’appareil (OFF) et en le remettant en marche

(ON), son fonctionnement normal sera rétabli sans aucun ris-

que.

- Cet appareil n’est pas destiné à être utilisé par des personnes

(y compris des enfants) dont les capacités physiques, sensorie-

lles ou mentales sont réduites, ou qui ne possèdent pas

d'expérience ou de connaissance, sauf si elles ont été supervi-

sées ou si elles ont reçu des instructions relatives à l’utilisation

de l’appareil de la part d’une personne responsable de leur

sécurité.

- Les enfants devront être supervisés pour s’assurer qu’ils ne

jouent pas avec l’appareil.

- L’air évacué ne doit pas être envoyé par des conduites utili-

sées pour évacuer les fumées d’appareils alimentés au gaz ou

tout autre combustible (cela n’est pas appliqué aux appareils

exclusivement destinés à décharger de l’air à l'intérieur de la

pièce).

- Quand la hotte est mise en marche en même temps que

d’autres appareils alimentés par une énergie différente de

l’énergie électrique, la sortie d’air ne doit pas être supérieure à

4 Pa (4x10-5 bar).

- Ne jamais utiliser la hotte dans une pièce où des appareils

avec des décharges connectées à l'extérieur fonctionnent déjà,

à moins qu'une parfaite ventilation n’y soit assurée.

- Cette hotte ne peut être installée qu’au-dessus de plans de

cuisson électriques ou à gaz à 4 feux maximum.

- Si la hotte est installée sur un élément de cuisson à gaz, la

distance minimale entre la surface de support des éléments de

cuisson et la partie inférieure de la hotte doit être au moins de

65 cm. Si les instructions d’installation de l’élément de cuisson

à gaz indiquent une distance supérieure, en tenir compte.

- Si la hotte est installée sur un élément de cuisson électrique,

la distance minimale devant être laissée entre la surface de

support des éléments de cuisson et la partie inférieure de la

hotte est décrite sur le patron de montage.

- Les règlements concernant l’évacuation d’air doivent être

respectés.

ENTRETIEN

- Nettoyage.

Avant d'effectuer toute opération, assurez-vous toujours que le

câble d'alimentation soit débranché et que l'interrupteur soit en

position d'arrêt. Lavez la partie externe avec un détergent liqui-

de non corrosif et n’utilisez pas de produit de nettoyage conte-

nant des abrasifs.

- Remplacement d’une lampe.

Avant de remplacer la lampe, assurez-vous que la hotte soit

débranchée. Enlevez le filtre à graisse et changez la lampe par

une lampe de puissance égale à celle indiquée dans les carac-

téristiques techniques. Replacez le filtre.

- Nettoyage du filtre de graisse.

En fonction de l'utilisation et, au minimum une fois par mois, les

filtres à graisse devront être démontés et lavés dans un lave-

vaisselle ou à l’eau chaude avec un détergent. Dans le cas où

vous utilisez le lave vaisselle, il est recommandé de mettre les

filtres en position verticale afin d'éviter que des restes de repas

se déposent sur ceux-ci. Après les avoir rincés et séchés,

remettez-les en place en agissant à l’inverse de la manière dont

vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour

que la hotte fonctionne correctement, au moins tous les trois

mois (selon la fréquence d'utilisation).

AVIS IMPORTANT POUR LES HOTTES AYANT DES

LAMPES HALOGÈNES

Lorsque vous remplacez les lampes halogènes, celles-ci doi-

vent être remplacées par des lampes à réflecteur en aluminium.

Ne jamais utiliser des lampes dichroïques, afin d'éviter une

surchauffe du support de la lampe.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ DANS

LE CAS OÙ NE SERAIENT PAS OBSERVÉES LES

INDICATIONS DÉCRITES CONCERNANT L'INSTALLATION,

L'ENTRETIEN ET L'UTILISATION APPROPRIÉS DE LA

HOTTE D'EXTRACTION

Le fabricant déclare que ce produit remplit toutes les conditions

essentielles requises par la directive 2006/95/CEE du 12 déc-

embre 2006 sur matériel électrique de basse tension, et par la

directive 2004/108/CEE du 15 décembre 2004 sur compatibilité

électromagnétique.

Si vous avez besoin d'une assistance technique ou d'un

complément d'information sur nos produits, n'hésitez pas à

contacter notre distributeur officiel.

LE FABRICANT se réserve le droit d'effectuer

toute amélioration technologique ou modification

sans préavis.

DECORATIVE EXTRACTOR HOODS

Dear client,

We are sure that the purchase of our extractor hood will fully

satisfy all of your needs.

Please read this instruction manual carefully in order to obtain the

best results from the use of the hood.

INSTRUCTIONS FOR INSTALLATION, MAINTENANCE AND

USE

If you need any technical help or would like more information about

our products, please do not hesitate to contact our official distribu-

tor.

GENERAL INDICATIONS

Before installing and using the hood, be sure that the voltage (V)

and the frequency (Hz) indicated on the feature plate match the

voltage and frequency at the installation site.

The feature plate and technical data are shown on the inside of the

product.

For better performance in extracting fumes we advise that tubing

installed should be of a diameter not less than 120 mm. We also

advise using rigid PVC tubing.

ELECTRICAL CONNECTION

Connect the cord to a socket or double pole switch, which must

have a minimum contact opening distance of 3 mm.

The manufacturer shall not be liable for failure to observe all safe-

ty regulations in force for the correct and normal operation of

electrical parts.

FIVE-BUTTON CONTROL PANEL

This panel is situated on the front of the extractor and includes:

- 3 control switches for the motor (speed

positions 1, 2 and 3) (ref D)

- Off button of the motor (ref C)

- On/off light of the motor (ref A)

- Light switch (ref. B)

ELECTRONIC SWITCH CONTROL PANEL

N3 This panel is located on the front part of the hood and inclu-

des:

- 3 position motor control switch (1st, 2nd, and 3rd speed) (Ref. D).

- Lighting control lamp. Fig. 6. (Ref. E).

- Motor control lights. (Ref. G).

- Light switch (Ref. F).

TIMING: To operate the canopy timer, having selected the speed,

press the button for two seconds until the LED light blinks. The

timer will then work for 15 minutes.

At the end of this time, the motor will stop and the light will go out.

If it is still on, and you wish to cancel the timing, press the timer

button once and the motor will stop.

NL3

This panel is situated on the front of the extractor and includes:

- Button for the light (ref. K).

- On/off button of the motor (ref. L).

- Button for reducing the motor speed (ref. M).

- Motor speed indicator (ref. N).

- Button for increasing the motor speed (ref. O).

- Button for directly activating the TURBO speed of the motor

(ref. P).

- Button for setting the timer of the motor (ref. Q).

The extractor will operate for 5 minutes at the current speed and 5

minutes at each of the lower speeds until coming to a complete

stop.

FOUR-SPEED CONTROL PANEL

This panel is situated on the front of the extractor and includes:

- 4 buttons for controlling the operation of the motor (position 1,

2, 3 and turbo) (Ref R)

- Button for the light. (Ref S)

TOUCH CONTROL PANEL

This panel is located on the front part of the hood and includes:

- Filter cleaning alert indicator/switch (ref. T).

Activated regularly to alert of the need to clean filters and deacti-

vated with a single press.

-Button for setting the timer of the motor (ref. U).

The extractor will operate for 5 minutes at the current speed and 5

minutes at each of the lower speeds until coming to a complete

stop.

-Button for the light (ref. V).

Allows the light to be regulated by pressing and holding down.

-On/off button of the motor (ref. W).

-3/4 position motor control switch (1st, 2nd, 3rd, and 4th speed)

(Ref. X).



When the extractor hood is turned on, at any of its three

speeds, the opening electric motor, which is an extension of

the front part of the extractor hood, is activated to optimise

the extraction capacity.When the extractor hood is turned

off, it is returned to its original position so as to take up the

least possible space.

IMPORTANT:

•Donotconnectthehoodtochimneys,ventilationpipesor

hot air pipes. Before connecting any pipes, consult munici-

pal ordinances on exhaust air and request permission from

the person in charge of the building. Be sure there is ade-

quate ventilation, even in cases where the hood is to be

used simultaneously with another product.

• Never leave frying food unattended since grease can

overheat and catch fire. The risk of fire is even greater in the

case of used oil.

•Neverusethehoodinareaswheredeviceswithexhaust

pipes connected to the outside are already operating unless

perfect ventilation can be guaranteed.

•Toavoidthepossibilityoffire,adherestrictly toallofthe

recommendations included here and to the periodic cle-

aning of the grease filters.

•Duringanelectrostaticdischarge(ESD)itispossiblethat

the device will stop working. By switching the device OFF an

ON the device will again work as intended. There is no risk

and no risk will appear.

• If the supplycordof thisequipmentis damaged,itmust

only be replaced by manufacturer or it’s service agent or

similarly qualified person in order to avoid a hazard.

•Neverhavealightedflameundertheextractorhood.

• The appliance must be placed in such a way, that the

supply plug is accessible.

•Thehoodmustbeinstalledataminimumdistanceof65cm

from the stovetop.

•Duringclimaticconditionscausingelectricalinterference,it

is possible that the device may stop working. By switching

the device OFF and ON the device will resume normal ope-

ration safety.

•Thishoodisnotdesignedtobeusedbypeople(including

children) with reduced physical, sensorial or mental capaci-

ty, or who lack experience or knowledge about it, unless

they have had supervision or instructions on how to use the

hood by someone who is responsible for their safety.

• Childrenmust be supervised to ensurethat they do not

play with the hood.

•Theevacuatedairmustnotbesentalongconduitsthatare

used to evacuate smoke from devices powered by gas or

other fuels (this does not apply to devices used exclusively

to discharge air inside the room).

•Whentheextractorhoodisturnedonatthesametimeas

other appliances powered by energy other than electricity,

the air outlet must not be greater than 4 Pa (4x10-5 bar).

• Never use the hood in places where appliances are

already operating with outputs connected to the exterior

unless perfect ventilation of the place can be ensured.

•Thishoodcanonlybeinstalledoverelectricorgashobs

with a maximum of 4 cooking points.

•Iftheextractorhoodisinstalledoveragascookingappliance,

the minimum distance between the surface supporting the

cooking elements and the lower part of the hood must be at

least 65 cm. If the installation instructions for the gas cooker

indicate a greater distance, this should be observed.

• If theextractor hoodisinstalledoveranelectric cooking

appliance, the minimum distance to be left between the

surface supporting the cooking elements and the lower part

of the hood is described in the assembly plan.

• The regulations with respect to air evacuation must be

respected.

MAINTENANCE

-Cleaning.

Before any type of operation, always make sure that the

electrical cord is disconnected and the switch is in the off

position. Clean the external part with a mild, liquid detergent

and avoid the use of abrasive cleaning products.

-Changing the light.

Before changing the light make sure that the hood is not

connected.

Remove the grease filter and replace the light with a light

bulb no more powerful than that specified in the Technical

Characteristics. Place the filter in position.

-Cleaning the grease filter.

Depending on use, and at least once a month the grease

filters should be disassembled and cleaned in a dishwasher

or with hot soapy water.

If washed in a dishwasher, the filters should be placed in an

upright position to prevent food remains from falling on

them.

After rinsing and drying, replace the filters by following the steps

for disassembly in reverse order.

The active carbon filters must be replaced periodically to

work properly, at least once every three months (depending

on the frequency with which the hood is used).



HALOGEN LAMPS

If the halogen lamps need replacing, they must be replaced

by lamps with an aluminium reflector, never dichroic lamps,

to avoid unnecessary overheating in the lamp holders.

THE MANUFACTURER WAIVES ALL LIABILITY FOR

FAILURE TO OBSERVE THE INSTRUCTIONS FOR THE

APPROPRIATE INSTALLATION, MAINTENANCE AND

USE OF THE EXTRACTOR HOOD.

The manufacturer declares that this product meets all the

essential requirements for low voltage electrical material set

out in European directive 2006/95/EEC of 12 December

2006 and for electromagnetic compatibility as required by

European directive 2004/108/EEC of 15 December 2004.

If you need any technical help or would like more informa-

tion about our products, please do not hesitate to contact

our official distributor.

   

    



CAPPA ASPIRANTE DECORATIVA

Egregio Cliente,

Abbiamo la certezza che l'acquisto della nostra cappa aspirante

soddisferà pienamente le sue necessità; al riguardo La preghia-

mo di leggere attentamente le istruzioni del manuale che Le

permetteranno di usarla al meglio delle sue prestazioni.

ISTRUZIONI PER L'INSTALLAZIONE, MANUTENZIONE E

USO

Indicazioni generali

Prima di installare ed usare la cappa, verificare che la tensione

(V) e la frequenza (Hz) indicate sulla piastrina delle caratteristi-

che corrispondano alla tensione ed alla frequenza del luogo in

cui il prodotto sarà installato.

La piastrina delle caratteristiche con i dati tecnici si trova

all'interno del prodotto.

Per una maggior resa dell'aspirazione dei fumi, si consiglia che

il diametro del tubo dell'installazione non sia inferiore a 120 mm.

Inoltre, raccomandiamo che il tubo sia di PVC rigido.

CONNNESSIONE ELETTRICA

Collegare il cavo della cappa ad una base di presa o ad un

interruttore onnipolare che dovrà avere al meno una distanza di

apertura dei contatti di 3 mm.

Il fabbricante non assume nessuna responsabilità nel caso in cui

non vengano rispettate tutte le norme di sicurezza vigenti e

necessarie al corretto e normale funzionamento della parte

elettrica.

PANNELLO DI COMANDO A CINQUE PULSANTI

Questo pannello è situato nella parte frontale della cappa e

comprende:

3 interruttori per il controllo del motore (posizioni 1ª, 2ª e 3ª

velocità) (rif. D)

Bottone di arresto del motore (rif. C)

Lampada di controllo del funzionamento del motore (rif. A)

Interruttore per la lampada di illuminazione (rif. B)

PANNELLO DI COMANDO DEL bOTTONE

ELETTRONICO

N3 Questo pannello si trova sulla parte frontale della cappa e

comprende:

-3 pulsanti per il controllo del motore (posizione 1ª, 2ª e 3ª

velocità) (Ref. D).

-Lampada controllo del funzionamento dell'illuminazione. (Ref.

E).

-Lampade di controllo del funzionamento del motore (Ref. G).

-Pulsante per la lampada di illuminazione (Ref. F ).

Temporizzazione: Per temporizzare il funzionamento della

cappa, una volta selezionata la velocità bisognerà premere per

due secondi il bottone sino a quando la spia luminosa lampeg-

gia, poi comincerà a contare sino a 15 minuti.

Una volta trascorsi i 15 minuti il motore si fermerà e la luce si

spegnerà nel caso fosse accesa, se si vuole annullare il tempo-

rizzatore, premere una volta sul bottone del timer e il motore si

fermerà

NL3

- Questo pannello è situato nella parte frontale della cappa e

comprende:

- Pulsante per la lampada di illuminazione (rif. K).

- Pulsante per lo spegnimento / accensione del motore (rif. L).

- Pulsante per la riduzione della velocità del motore (rif. M).

- Indicatore della velocità del motore (rif. N).

- Pulsante per l' aumento della velocità del motore (rif. O).

- Pulsante per la attivazione diretta della velocità TURBO del

motore (rif. P).

- Pulsante per la temporizzazione del motore (rif. Q).

La cappa funzionerà 5 minuti alla velocità in corso e 5 minuti in

ciascuna di quelle inferiori fino all' arresto totale.

PANNELLO DI COMANDO QUATTRO VELOCITà

Questo pannello è situato nella parte frontale della cappa e

comprende:

4 pulsanti per il controllo del funzionamento del motore (posizio-

ni 1ª, 2ª, 3ª e turbo) (Rif. R)

Pulsante per la lampada di illuminazione.

PANNELLO COMANDI TOUCH CONTROL

Questo pannello si trova sulla parte frontale della cappa e com-

prende:

-Indicatore/pulsante di avviso per la pulizia dei filtri (ref. T).

Si attiva periodicamente per indicare all'utente la necessità di

una pulizia dei filtri e si disattiva con una sola pulsazione.

Pulsante per la temporizzazione del motore (rif. U).

La cappa funzionerà 5 minuti alla velocità in corso e 5 minuti in

ciascuna di quelle inferiori fino all' arresto totale.

Pulsante per la lampada di illuminazione (rif. V).

Permette di regolare la luce mantenendo la pulsazione.

Pulsante per lo spegnimento / accensione del motore (rif. W).

-3/4 pulsanti per il controllo del motore (posizione 1ª, 2ª, 3ª e 4ª

velocità) (Ref. X).

MOTORE ELETTRICO APERTURA (ZEN model)

Quando si fa funzionare la cappa, ad una qualsiasi delle tre

velocità, si attiva il motore elettrico d’apertura che stende la

parte frontale, per ottimiz-zare la sua capacità d’estrazione.

Quando si ferma la cappa, questa fa ritorno alla posizione

originale, in maniera da occupare uno spazio minimo.

MPORTANTE:

• Non collegare la cappa ad un  condotto diaspirazione dei

fumi, tubi di aerazione o condotti di acqua calda. Prima di

collegare i tubi, consultare le ordinanze municipale per la fuo-

riuscita d’aria e chiedere il permesso alla persona responsabi-

le dell’edificio. Verificare che la ventilazione si buona anche nel

caso di uso simultaneo della cappa con un altro prodotto.

• Nonfriggere mai lasciandoi recipienti senzavigilanza dato

che l’olio può riscaldarsi o incendiarsi. Nel caso d’olio già usato

il rischio di combustione è molto più elevato.

•Nonusare mailacappain ambientiincuisianoin funzione

apparecchi con scariche collegate all’esterno al meno che non

si possa assicurare una perfetta ventilazione di questo

ambiente.

•Al finedi evitare eventuali incendi, tuttiquesticonsigli ela

pulizia periodica dei filtri del grasso dovranno essere rispettati

rigorosamente.

• In caso di scarica elettrostatica (ESD) può succedere che

l’apparecchio non funzioni. Spegnere l’apparecchio (OFF) e

riaccenderlo (ON) e riprenderà il suo normale funzionamento.

Non vi è e non vi sarà nessuna possibilità di pericolo.

•Incasodiavariadiuncavoelettrico,dovràesseresostituito

da un servizio ufficiale o da un agente autorizzato.

• Non si deve cucinare nessum alimento fiammeggiandolo

sotto l’aspiratore.

• L’apparato deue essere posizionato in amniera tale che la

parte di cavo di alimentazione sia accessible.

•L’aspiratoredeveessereinstallatoaunadistanzaminimadi

65cm dalla superficie superiore del piano di cottura.

•Incasodiinterferenzeelettichecausatedacondizionimeteo-

rologiche, può succedere che l’apparecchio smetta di funzio-

nare. Spegnendolo (OFF) e accendendolo di nuovo (ON) si

farà ritorno al funzionamento normale, senza rischio alcuno.

• Questo apparecchio non dovrà essere usato da persone

(incluso bambini) con capacità fisiche, sensoriali o mentali

ridotte, o che non abbiano la sufficiente esperienza o conos-

cenza. Potranno usarlo sotto sorveglianza o se istruite sul suo

uso da una persona responsabile della loro sicurezza.

•Ibambinidovrebberoesseresorvegliati,peraverelacertez-

za che non giocano con l’apparecchio.

•L’ariaaspiratanondovràpassareattraversotubiutilizzatiper

estrarre i vapori da apparecchi alimentati a gas o altro combus-

tibile (non si applica agli apparecchi destinati solo a scaricare

l’aria all’interno della stanza).

•Incasodifunzionamentosimultaneodiunacappaaspiratrice

e di altri apparecchi alimentati da un’energia alternativa a

quella elettrica, l’uscita d’aria non dovrà essere superiore a 4

Pa (4x10-5 bar).

•Nonusaremailacappainluoghidovefunzionanogiàappa-

recchi con scarichi collegati all’esterno, salvo in caso di poter

garantire una ventilazione ottima.

•Questacappapotràessereinstallatasolosoprapianidicot-

tura elettrici o a gas, con un massimo di 4 fornelli.

•Incasolacappasiainstallatasopraunelementodicotturaa

gas, la distanza minima tra il piano di cottura e la parte inferio-

re della cappa dovrà essere di 65cm. In caso le istruzioni per

l’installazione dell’elemento di cottura a gas prevedano una

distanza superiore, se ne dovrà tenere conto.

•Incasolacappad’aspirazionesiainstallatasopraunelemen-

to di cottura elettrico, la distanza minima esistente fra il piano

di cottura e la parte inferiore della cappa sarà indicata nel

modello di montaggio.

• Dovrà essere rispettata la normativa concernente l’uscita

d’aria.

MANUTENZIONE

- Pulizia.

Prima di iniziare qualsiasi operazione assicurarsi sempre che

il cavo di alimentazione non sia collegato e che l'interruttore si

trovi sulla posizione di fermo. Pulire la parte esterna con un

detergente liquido non corrosivo ed evitare l'uso di prodotti di

pulizia che contengano abrasivi.

- Sostituzione della lampada.

Prima di sostituire la lampada assicurarsi che la cappa non sia

collegata. Rimuovere il filtro del grasso e cambiare la lampada

usando una lampada della stessa potenza come indicato nelle

Caratteristiche Tecniche. Rimettere il filtro al suo posto.

- Pulizia del filtro del grasso.

Secondo l'uso e come minimo una volta al mese, i filtri del

grasso dovranno essere smontati e lavati in lavastoviglie o in

acqua calda e sapone. Se si usa una lavastoviglie, si racco-

manda di collocarli in posizione verticale per evitare che i resti

del mangiare vi si possano depositare. Dopo averli sciacquati

ed asciugati collocarli di nuovo al loro posto, eseguendo

l'operazione di smontaggio alla rovescia.

Per un buon funzionamento, I filtri a carbone attivo devono

essere sostituiti periodicamente, almeno ogni tre mesi e

comunque (secondo la frequenza d’uso dell’aspiratore).

AVVISO IMPORTANTE PER LE CAMPANE CON LAMPADE

ALOGENE

Se si devono sostituire le lampade alogene, sostituirle con

lampade con un riflettore d'alluminio, ma con lampade

dicroiche, al fine di evitare un surriscaldamento non necessario

dei portalampada.

IL FABBRICANTE DECLINA QUALSIASI RESPONSABILITA'

NEL CASO IN CUI NON VENGANO OSSERVATE LE

INDICAZIONI DESCRITTE PER L'INSTALLAZIONE,

MANUTENZIONE E CORRETTO USO DELLA CAPPA DI

ESTRAZIONE.

Il fabbricante assicura che il prodotto adempie tutti i requisiti

essenziali richiesti al materiale elettrico a bassa tensione,

contemplati dalla direttiva 2006/95/CEE del 12 dicembre 2006,

oltre ai requisiti in materia di compatibilità elettromagnetica,

contemplati dalla direttiva 2004/108/CEE del 15 dicembre

2004.

Nel caso in cui avesse bisogno d'assistenza tecnica o volesse

ulteriori informazioni sui nostri prodotti, non dubiti a mettersi in

contatto con il nostro rivenditore ufficiale.

IL FABRICANTE si riserva il diritto di realizzare

qualsiasi miglioramento tecnologico o modifica

senza previo avviso.



Geacht klant,

Wij zijn ervan overtuigd dat de aankoop van onze decoratieve

afzuigkap volledig aan uw behoeften zal voldoen; daarom

verzoeken wij u de richtlijnen van het handboek aandachtig

te lezen, teneinde een optimum resultaat te bekomen bij het

gebruik van dit apparaat.

  

GEbRUIK



Vooraleer de afzuigkap te installeren en in gebruik te nemen

moet u er zich van verzekeren dat de op het kenmerkenpla-

atje aangeduide spanning (V) en frequentie (Hz.) overeenko-

men met de spanning en de frequentie van de plaats waar u

het apparaat gaat installeren.

Het kenmerkenplaatje met de technische gegevens bevindt

zich aan de binnenzijde van het product.

Voor een hogere prestatie van de afzuigseenheid, is het

raadzaam, om geen buis met een diameter kleiner dan 120

mm te installeren. Het is ook raadzaam, om een starre PVC-

buis te gebruiken.

ELEKTRISCHE AANSLUITING

De kabel van de afzuigkap aansluiten op een stopcontact of

een dubbelpolige schakelaar waarvan de afstand tussen de

contactopeningen tenminste 3 mm moet bedragen.

De fabrikant aanvaardt geen enkele verantwoordelijkheid

ingeval alle geldende en voor een juiste en normale werking

van het elektrische gedeelte vereiste veiligheidsnormen niet

worden in acht genomen.



Dit paneel bevindt zich aan de voorzijde van de afzuigkap en

bevat:

- 3 schakelaars ter bediening van de motor (positie 1e, 2e, 3e

snelheid) (ref. D)

- Knop om de motor af te zetten (ref. C)

- Controlelampje motorfunkties (ref. A)

- Schakelaar belichtingslamp (ref. B)

SCHAKELPANEEL MET ELEKTRONISCHE bEDIENINGS

KNOP

Dit paneel bevindt zich aan de voorzijde van de afzuigkap

en bestaat uit:

- 3 drukknoppen voor regeling van de motor (stand 1e, 2e en

3e snelheid) (ref. D).

- Controlelampje voor de werking van de verlichting. (Ref. E).

- Controlelampjes voor de werking van de motor (Ref. G).

- Drukknop voor de verlichtingslamp (Ref. F ).

 Om de werkingstijd van de afzuigkap in te stellen

moet u na het instellen van de snelheid gedurende twee secon-

den op de knop drukken tot de lichtgevende led gaat knipperen,

waarna hij begint af te tellen tot 15 minuten.

Na verloop van deze tijd valt de motor stil, evenals het licht indien

het ingeschakeld was; om de tijdregeling uit te schakelen drukt u

éénmaal op de tijdregelknop om de motor uit te schakelen.



Dit paneel bevindt zich aan de voorzijde van de afzuigkap en

bevat:

- Drukknop belichtingslamp (ref. K).

- Drukknop om de motor aan / af te zetten (ref. L)

- Drukknop verlaging van de motorsnelheid (ref. M).

- Aanwijzer motorsnelheid (ref. N).

- Drukknop ter verhoging van de motorsnelheid (ref. O).

- Drukknop ten activeren van de TURBO snelheid van de

motor (ref. P).

- Drukknop motor timer (ref. Q).

De afzuigkap werkt 5 minuut op de bestaande snelheid en 5

minuut op elke lager snelheid totdat ze helemaal stopt.

bEDIENINGSPANEEL MET VIER SNELHEDEN

Dit paneel bevindt zich aan de voorzijde van de afzuigkap en

bevat:

- 4 drukknoppen ter bediening van de motorfunkties (positie

1e, 2e, 3e en turbo) (Ref. R)

- Drukknop belichtingslamp.

bEDIENINGSPANEEL TOUCH CONTROL

Dit paneel bevindt zich aan de voorzijde van de afzuigkap en

bestaat uit:

-Waarschuwingsindicator voor het reinigen van de filters (ref. T).

Periodieke activering die eraan herinnert dat de filters gerei-

nigd dienen te worden; wordt met een druk op de knop

gedeactiveerd.

-Drukknop motor timer (ref. U).

De afzuigkap werkt 5 minuut op de bestaande snelheid en 5

minuut op elke lager snelheid totdat ze helemaal stopt.

-Drukknop belichtingslamp (ref. V).

Lichtregulering is mogelijk door de knop ingedrukt te

houden.

-Drukknop om de motor aan / af te zetten (ref. W)

-3/4 drukknoppen voor regeling van de motor (stand 1e, 2e,

3e en 4e snelheid) (ref. X).



Als u de afzuigkap op elke snelheid aanzet, wordt de electris-

che openingsmotor geactiveerd, die de voorzijde van de

afzuigkap opent om het vermogen te optimaliseren.Als u de

aufzuigkap uitzet, gaat de voorzijde terug tot haar oors-

pronkelijke plaats, om de kleinste rui-mte in te nemen.

bELANGRIJK:

•Deafzuigkapnietaansluitenopeenrookschoorsteen,ver-

luchtingsbuizen of warmeluchtleidingen. Vooraleer het appa-

raat op buizen aan te sluiten moet u de gemeentelijke richtli-

jnen betreffende luchtuitlaten raadplegen en de toelating

vragen van de verantwoordelijke van het gebouw. Vergewis

u ervan of te ventilatie voldoende is, zelfs indien u de afzui-

gkap tegelijkertijd met een ander product gebruikt.

•Gelievebijhetbakkenofbradendepottenofpannennooit

onbewaakt te laten, gezien de olie overheet kan worden of in

brand kan schieten. Het gevaar voor verbranding is groter bij

reeds gebruikte olie.

•Gebruik de afzuigkapnooit inruimtenwaarreedsandere

apparaten met aan het exterieur verbonden aflaten in gebruik

zijn, tenzij een perfecte ventilatie van de bedoelde ruimte

verzekerd is.

•Voorhetvoorkomenvanbrandmoetenaldezeraadgevin-

gen en de regelmatige reiniging van de vetfilters streng in

acht genomen worden.

•Bijeenelektrostatischeontlading(ESD)kanhetvoorkomen

dat dit apparaat ophoudt te werken. Schakel het apparaat uit

(OFF) en opnieuw aan (ON); het zal perfect functioneren. Elk

risico is en blijft volstrekt uitgesloten.

• Bij beschadiging van de elektrische voedingskabel moet

deze vervangen worden door een officiële dienst of een

bevoegde vertegenwoordiger.

•Mendientgeen geflambeerdegerechtenonder de inges-

chakelde wasemkap klaar te maken.

•Hetapparaatdientzogeplaatstteworden,datdeaanslui-

tplug bereikbaar is.

• De afzuigkap dient op minimaal 65cm afstand boven de

kookplaats geïnstalleerd te worden.

•Hetis mogelijkdathet apparaatophoudttewerkenonder

weersomstandigheden die elektrische interferentie veroor-

zaken. Schakel het apparaat uit (OFF) en schakel het weer in

(ON). Het apparaat zal weer normaal werken, zonder enig

gevaar.

•Ditapparaatisnietgeschiktvoorpersonen(inclusiefkinde-

ren) wiens fysieke, sensorische of mentale vermogens

beperkt zijn of die onvoldoende ervaring of kennis hebben,

tenzij zij uitleg of gebruiksinstructies voor het apparaat heb-

ben gekregen van een persoon die verantwoordelijk is voor

hun veiligheid.

•Laatkinderennooitalleenomzekertezijndatzenietmet

het apparaat spelen.

•Deafgezogen luchtmag nietdoorleidingen worden ges-

tuurd die worden gebruikt voor de rookafvoer van apparaten

die worden aangedreven door gas of een andere brandstof

(niet van toepassing op apparaten die uitsluitend geschikt zijn

voor kringloopwerking).

• Indien de afzuigkap tegelijkertijd wordt ingeschakeld met

apparatuur die door een andere energiebron dan elektriciteit

wordt aangedreven, mag de luchtuitlaat niet meer bedragen

dan 4 Pa (4x10-5 bar).

•Gebruikdeafzuigkapnooitinomgevingenwaaralappara-

tuur wordt gebruikt met een buitenverbinding indien een

goede verluchting van de ruimte niet kan worden verzekerd.

• Deze afzuigkap mag uitsluitend worden gebruikt boven

elektrische of gasfornuizen met maximaal 4 kookzones.

•Indiendeafzuigkapboveneengasfornuisisgeïnstalleerd,

moet de afstand tussen het kookoppervlak van het fornuis en

de onderkant van de afzuigkap minstens 65 cm bedragen.

Indien de installatie-instructies van het gasfornuis een grotere

afstand aangeven, dient u daar rekening mee te houden.

• Indien de afzuigkap boven een elektrische kookplaat is

geïnstalleerd, vindt u de minimale afstand tussen het kooko-

ppervlak van het fornuis en de onderkant van de afzuigkap in

de installatiehandleiding.

•De instructiesmetbetrekkingtotde luchtafvoerdienente

worden nageleefd.

ONDERHOUD

- Reiniging.

Vooraleer eender welke bewerking uit te voeren moet u er

steeds voor zorgen dat de voedingskabel niet aangesloten is

en de schakelaar op off staat. De buitenkant reinigen met een

vloeibaar niet bijtend wasmiddel en het gebruik van reini-

gingsmiddelen met schurende elementen vermijden.

- Vervanging van de lamp.

Vooraleer de lamp te vervangen moet u ervoor zorgen dat de

afzuigkap niet aangesloten is. Verwijder de vetfilter en ver-

vang de lamp door een nieuwe lamp met hetzelfde vermogen

zoals aangegeven in de Technische Kenmerken. Breng de

filter terug op zijn plaats.

- Reiniging van de vetfilter.

Naargelang het gebruik en tenminste éénmaal per maand

moeten de vetfilters gedemonteerd worden en gewassen in

een vaatwasmachine of in warm water met afwasmiddel.

Indien u een vaatwasmachine gebruikt is het aan te raden de

filters rechtop te plaatsen teneinde te vermijden dat etensres-

ten zich op de filters neerzetten. Na de filters afgespoeld en

afgedroogd te hebben brengt u ze opnieuw op hun plaats,

waarbij u omgekeerd tewerk gaat als bij het demonteren

ervan.

Voor een goede werking dienen deze koolstoffilters dienen

regelmatig, minimaal om de drie maanden, vervangen te

worden (afhankelijk van de mate waarin de afzuigkap

gebruikt wordt).



MET HALOGEENLAMPEN

Ingeval van vervanging van halogeenlampen moeten deze

vervangen worden door lampen met een aluminiumreflector

en in geen geval door kleurensplitsende lampen, teneinde

onnodige oververhitting van de lamphouder te voorkomen.

DE FABRIKANT AANVAARDT GEEN ENKELE

VERANTWOORDELIJKHEID INVEVAL DE VOOR DE

INSTALLATIE, HET ONDERHOUD EN HET GEBRUIK VAN

DE AFZUIGKAP BESCHREVEN RICHTLIJNEN NIET

WORDEN NAGELEEFD.

De fabrikant verklaart dat dit product voldoet aan de basisvo-

orschriften voor elektrische laagspanningstoestellen die wor-

den opgelegd door richtlijn 2006/95/EEG van 12 december

2006 en voor elektromagnetische compatibiliteit die worden

opgelegd door richtlijn 2004/108/CEE van 15 december

2004.

Indien U technische hulp of nadere informatie over onze

produkten nodig hebt, kunt U contact met ons dealer opne-

men.

        



HAMINÉ EXTRACTORA DECORATIVA

Estimado cliente:

Temos a certeza de que a aquisição do nosso exaustor de fumos

irá satisfazer plenamente as suas necessidades. Para que tal

aconteça, pedimos-lhe que siga atentamente as instruções do

manual, através do qual obterá um resultado ideal durante a utili-

zação do exaustor.

INSTRUÇÕES DE INSTALAÇÃO MANUTENÇÃO E

UTILIZAÇÃO

Se necessita de algum tipo de assistência técnica ou deseja mais

informação sobre os nossos produtos, não hesite em contactar

com o nosso distribuidor oficial.

INDICAÇÕES GERAIS

Antes de instalar e utilizar o exaustor, deverá assegurar-se de que

a tensão (V) e a frequência (Hz) indicadas na placa das caracterís-

ticas correspondem àquelas existentes no local onde pretende

instalar o produto.

A placa das características, onde se indicam as especificações

técnicas, encontra-se no interior do produto.

Para um maior rendimento da extracção de fumos aconselhamos

que a instalação do tubo seja de um diâmetro não inferior a

120mm. Também aconselhamos que o tubo seja de PVC rígido.

LIGAÇÃO ELÉCTRICA

Ligar o cabo do exaustor a uma tomada ou a um interruptor omni-

polar, que deverá ter como mínimo uma distância de abertura de

contactos de 3mm.

O fabricante não assumirá quaisquer responsabilidades caso não

se observem todas as normas de segurança vigentes e necessá-

rias para o funcionamento correcto e normal da parte eléctrica.

PAINEL DE COMANDO DE CINCO bOTÕES

Este painel está situado na parte frontal da chaminé e compreende:

- 3 interruptores para o controlo do motor

(posição 1ª, 2ª e 3ª velocidade) (ref D)

- Botão de paragem do motor (ref C)

- Lâmpada de controlo de funcionamento do

motor (ref A)

Interruptor para a lâmpada de iluminação

(ref. B)

PAINEL DE COMANDO COM bOTÃO ELECTRÓNICO

N3 Este painel está situado na parte frontal da chaminé e compre-

ende:

- 3 botões para o controlo do motor (posição 1ª, 2ª e 3ª velocida-

de) (ref. D).

- Lâmpada de controlo do funcionamento da iluminação. (Ref. E).

- Lâmpadas de controlo do funcionamento do motor (Ref. G).

- Interruptor da lâmpada de iluminação (Ref. F ).

Temporização: Para definir o tempo de funcionamento do exaustor.

Uma vez seleccionada a velocidade, deverá pressionar o botão

durante dois segundos, até que o led luminoso pisque, começando

então a contagem até 15 minutos.

Uma vez transcorrido o tempo definido, o motor parará e a luz, se

estiver acendida, apagar-se-á. Caso queira anular a temporização,

pulse o botão do temporizador e o motor deixará de funcionar.

NL3

Este painel está situado na parte frontal da chaminé e compreen-

de:

- Botão para a lâmpada de iluminação (ref. K).

- Botão para apagar / ligar o motor (ref. L).

- Botão para a redução da velocidade do motor (ref. M).

- Indicador da velocidade do motor (ref. N).

- Botão para o aumento da velocidade do motor (ref. O).

- Botão para a activação directa da velocidade TURBO do motor

(ref. P).

- Botão para a temporização do motor (ref. Q).

A chaminé funcionará 5 minutos na velocidade em curso e 5 minu-

tos em cada uma das inferiores até à paragem total.

PAINEL DE COMANDO QUATRO VELOCIDADES

Este painel está situado na parte frontal da chaminé e compreen-

de:

- 4 botões para o controlo do funcionamento do motor (posição

1ª, 2ª, 3ª e turbo) (Ref R)

- Botão para a lâmpada de iluminação. (Ref S)

PAINEL DE COMANDOS TOUCH CONTROL

Este painel está situado na parte frontal da chaminé e compreende:

-Indicador/botão de aviso de limpeza de filtros (ref. T).

Activa-se periodicamente para recomendar a limpeza dos filtros, e

desactiva-se premindo o botão uma vez.

-Botão para a temporização do motor (ref. U).

A chaminé funcionará 5 minutos na velocidade em curso e 5 minu-

tos em cada uma das inferiores até à paragem total.

-Botão para a lâmpada de iluminação (ref. V).

Permite a regulação da luz mantendo o botão premido.

-Botão para apagar / ligar o motor (ref. W).

-3/4 botões para o controlo do motor (posição 1ª, 2ª, 3ª e 4ª veloci-

dade) (ref. X).

MOTOR ELÉCTRICO ABERTURA (ZEN model)

Ao pôr em funcionamento a campânula, em qual-quer das suas

três velocidades, activa-se o motor eléctrico

de abertura que estende a parte frontal da campânula para optimi-

zar a sua capacidade de extracção.Ao

parar a campânula, esta volta à sua posição original de maneira

que ocupa o mínimo espaço.

IMPORTANTE:

• Não ligue o exaustor a uma conduta de fumos, tubagens de

ventilação ou condutas de ar quente. Antes de ligar a tubagens,

consulte as normas municipais sobre saídas de ar, e peça a auto-

rização necessária ao administrador do condomínio. Certifique-se

de que a ventilação é apropriada, inclusive se utilizar em simultâ-

neo o exaustor e outro produto.

• Quando fritar, não deixe as frigideiras abandonadas e sem

vigilância, uma vez que o óleo pode aquecer demasiado ou incen-

diar-se. No caso de óleo já usado, o risco de combustão é mais

elevado.

• Nãoutilize nuncaoexaustorem locaisondefuncionemoutros

aparelhos com saídas de descarga para o exterior, a não ser que

não se possa garantir uma perfeita ventilação do referido local.

• Paraevitar possíveis incêndios, todos estesconselhos, assim

como a limpeza periódica dos filtros de gordura, deverão ser rigo-

rosamente seguidos.

• Durante uma descarga electroestática (ESD) é provável que

este aparelho deixe de funcionar. Desligue o aparelho (OFF) e

volte a ligá-lo (ON), e já funcionará correctamente. Não há, nem

haverá, a possibilidade de qualquer risco.

• Casoseproduzaalgumaavarianocabodealimentaçãoeléctri-

ca, a substituição do mesmo deverá ser efectuada por um serviço

de assistência técnica ou por um agente autorizado.

• Nuncaflamejarsobacampanaextractora

• Oaparelhodebesercolocadoenlocalenqueexistaunatoma-

dade corrente electrica.

• Achaminédeveserinstaladaaumadistânciamínimade65cm

da superfície do fogão.

• Em condições meteorológicas que produzam interferências

eléctricas, o aparelho poderá deixar de funcionar. Desligando o

aparelho (OFF) e voltando a ligá-lo (ON), restabelece-se o funcio-

namento normal sem nenhum risco.

• Este aparelho não está destinado a ser utilizado por pessoas

(incluindo crianças) cujas capacidades físicas, sensoriais ou men-

tais estejam reduzidas ou que careçam de experiência ou de con-

hecimentos, salvo no caso de terem recebido supervisionamento

ou instruções relativas à utilização do aparelho por uma pessoa

responsável pela sua segurança.

• Ascriançasdevemsersupervisionadasparaassegurarquenão

brinquem com o aparelho.

• Oarevacuadonãodeveserenviadoatravésdascondutasuti-

lizadas para evacuar os fumos de aparelhos alimentados a gás ou

outro combustível (não se aplica a aparelhos destinados exclusi-

vamente a descarregar o ar no interior do recinto).

• Se a chaminé de cozinha for ligada simultaneamente com

outros aparelhos alimentados com uma energia diferente da eléc-

trica, a saída de ar não deverá ser superior a 4 Pa (4x10-5 bar).

• Nãoutilizenuncaachaminéemlocaisonde funcionemoutros

aparelhos com saídas de descarga para o exterior, a não ser que

não se possa garantir uma perfeita ventilação do referido local.

• Estachaminésópodeserinstaladasobreplacaseléctricasou

a gás de no máximo de 4 queimadores.

• Sea chaminé decozinha forinstalada sobreumelemento de

cozedura a gás, a distância mínima entre a superfície de suporte

dos elementos de cozedura e a parte inferior da chaminé deverá

ser de no mínimo 65 cm. Se as instruções de instalação do elemen-

to de cozedura a gás indicarem uma distância superior, deverá ser

respeitada.

• Sea chaminé decozinha forinstalada sobreumelemento de

cozedura eléctrico, a distância mínima entre a superfície de supor-

te dos elementos de cozedura e a parte inferior da chaminé será a

indicada no escantilhão de montagem.

• Osregulamentosrelativosàevacuaçãodeardevemserrespei-

tados.

MANUTENÇÃO

- Limpeza.

Antes de efectuar qualquer operação, assegure-se sempre de que

o cabo da alimentação de corrente não está ligado e de que o

interruptor se encontra na posição de apagar. Limpar a zona exte-

rior com um detergente líquido não corrosivo e evitar o uso de

produtos de limpeza abrasivos.

- Mudança da lâmpada.

Antes de substituir a lâmpada assegure-se de que o exaustor não

está ligado. Retire o filtro de gordura e mude a lâmpada por uma nova

de potência igual à indicada nas Características Técnicas. Volte a

colocar o filtro no local indicado.

- Limpeza do filtro de gordura.

Como consequência da utilização, os filtros terão de ser desmon-

tados e lavados uma vez ao mês, como mínimo, na máquina de

lavar loiça ou à mão, com água quente e detergente. Se usar a

máquina de lavar loiça, recomenda-se que coloque os filtros na

posição vertical de modo a evitar que os restos de comida se

depositem sobre os mesmos. Depois de os ter enxaguado e seca-

do, coloque-os novamente no seu sítio, realizando de forma inver-

sa o procedimento usado para a desmontagem.

Os filtros de carvão activo devem ser substituídos periodicamente

para o seu funcionamento correcto, pelo menos de três em três

meses (segundo a frequência de utilização da campanha).

AVISO IMPORTANTE PARA CHAMINÉS COM LÂMPADAS

HALOGÉNICAS

Caso substitua as lâmpadas halogénicas, deverá fazê-lo

por lâmpadas com reflector de alumínio, e nunca por lâm-

padas dicróicas, de maneira a evitar um sobreaquecimento

no suporte da lâmpada.

O FABRICANTE NÃO ASSUMIRÁ QUAISQUER

RESPONSABILIDADES CASO NÃO SE OBSERVEM TODAS AS

DESCRITAS REFERENTES À INSTALAÇÃO, MANUTENÇÃO E

UTILIZAÇÃO ADEQUADA DO EXAUSTOR COM CHAMINÉ.

O fabricante declara que este produto cumpre todos os requisitos

essenciais sobre material eléctrico de baixa tensão estabelecidos

na Directiva 2006/95/CEE de 12 de Dezembro de 2006 e de com-

patibilidade electromagnética estabelecidos na Directiva 2004/108/

CEE de 15 de Dezembro de 2004.

Se necessita de algum tipo de assistência técnica ou deseja mais

informação sobre os nossos produtos, não hesite em contactar

com o nosso distribuidor oficial.

O FABRICANTE reserva-se o direito de efectuará qualquer

melhora tecnológica prévio aviso.

ELEKTRISK ÅBNINGSMOTOR (ZEN model)

Når emhætten sættes i gang på en hvilken som helst af

dens hastigheder, vil den elektriske åbningsmotor blive

aktiveret, som befinder sig på den forreste del af emhætten

med henblik på at yde en optimal luftudledning.

Når der slukkes for emhætten, vil åbningsmotoren vende

tilbage til sin oprindelige position, således at den fylder så

lidt som muligt.

VIGTIGT:

• Emhætten må ikke tilsluttes en skorsten, udluftningsrør

eller rør til varmluft. Før den tilsluttes rør, skal man søge

oplysninger i kommunens bestemmelser vedr. luftudgange

og bede om tilladelse af den ansvarlige for bygningen, i til-

fælde af at det drejer sig om en lejlighed. Man skal sikre sig,

at der er en egnet udluftning, inklusive hvis emhætten ben-

yttes samtidig med et andet produkt.

• Man måaldrig gå fra en pande med stegendeolie, idet

olien, i tilfælde af at man bruger et gaskomfur, vil kunne

antændes. I tilfælde af at man benytter olie, som allerede er

blevet benyttet én gang, er brandfaren større.

•Emhættenmåaldrigbenyttesilokaler,hvorderalleredeer

andre elektriske apparater tilsluttet til udvendig side, med

mindre at det kan sikres, at lokalet er perfekt ventileret.

• For at undgå mulige brandfarer, skal ovenstående råd

samt den regelmæssige rengøring af fedtfiltrene overholdes

nøjagtigt.

•Vedelektrostatiskladning(ESD)erdetmuligtatapparatet

stopper med at fungere. Sluk apparatet (OFF) og tænd det

igen (ON) for således at starte det på ny. Der er ingen risici

forbundet med denne proces.

•Hvisledningentilsluttetelektricitetenerdefekt,skaldenne

udskiftes af en elektriker eller en autoriseret servicemedar-

bejder.

•Dermåaldrigflamberesunderemhætten.

•Apparatetbøranbringessåledes,atstikkontaktenerlettil-

gængelig.

• Emhætten bør installeresmed en mindsteafstand på 65

cm fra kogeplader.

•Itilfældeafatmosfæriskeforstyrrelser,derforårsagerele-

ktriske interferencer, er der risiko for at apparatet holder op

med at fungere. Dette problem løses ved blot at trykke på

sluktasten på apparatet, (OFF), og derefter tænde for det

igen med tændtasten, (ON), hvorefter apparatet vil vende

tilbage til sin normale funktion.

•Detteapparaterikkeberegnettilatbliveanvendtafper-

soner, (inkl.børn), hvis fysiske, følelsesmæssige eller men-

tale kapaciteter er formindskede, eller såfremt disse perso-

ner ikke har nogen erfaring med eller kendskab til apparatet,

hvis disse ikke har modtaget en forklaring omkring hvorle-

des apparetet bruges og altid under opsyn af en overfor

dem ansvarshavende person.

•Derbørholdesopsynmedbørn,medhenblikpåatundgå,

at de bruger apparatet som legetøj.

•Denudsugendeluftbørikkesendesgennemrørledninger,

der er anvendt til at udføre røg fra apparater, der drives med

gas eller andet brændstof. (Omhandler ikke apparater, der

udelukkende er beregnet til at pumpe luften ud af rummet).

• Når emhætten i køkkenet startes samtidigt med

andre apparater, der bruger en anden energi end den

elektriske, bør luftudledningen ikke være større end 4

Pa, (4 x10-5 bar).

• Emhætten må aldrig bruges i rum, hvori der er andre

apparater i gang med udendørs luftudledning, medmindre

der er sikret en optimal ventilation i det pågældende rum.

• Denne emhætte bør kun installeres ovenover elektriske

kogeplader eller over gasplader med max. 4 blus.

•Hvisemhættenerinstalleretovenoveretkogeområdemed

gas, bør mindsteafstanden imellem kogepladen og emhæt-

tens nederste del, være på mindst 65cm. Hvis gaselemen-

tets instruktionsvejledning angiver at denne afstand bør

være større, bør denne anvisning overholdes.

• Hvis emhætten er installeret ovenover et elektrisk

kogeområde, vil den mindsteafstand, der skal være imellem

kogepladens overflade og emhættens nedeste overflade

være beskrevet i monteringsvejledningen.

•Degældendereglerogbestemmelseromhandlendeluftu-

dledning skal være overholdt.

VEDLIGEHOLDELSE

- Rengøring.

Før emhætten rengøres, skal man sikre sig, at den er frako-

blet strømmen, og at tænd/sluk knappen er i slukket posi-

tion. Emhættens udvendige del rengøres med et flydende

ikke opløsende rengøringsmiddel. Bruget af opløsende

rengøringsmidler skal undgås.

- Udskiftning af pære.

Før pæren udskiftes, skal man sikre sig, at emhætten er

frakoblet strømmen. Fedtfiltret fjernes og pæren udskiftes

med en pære af samme styrke, som angivet under de tek-

niske data. Dernæst anbringes filtret på ny.

- Rengøring af fedtfiltret.

Alt afhængig af brug men mindst én gang om måneden skal

fedtfiltrene afmonteres og vaskes i opvaskemaskine eller

med varmt vand og opvaskemiddel. Hvis filtrene lægges i

opvaskemaskinen, anbefales det at anbringe dem i lodret

position for således at undgå, at madrester lægger sig på

dem. Efter at de er blevet skyllet og tørret, anbringes de på

ny, i modsat rækkefølge end da de blev afmonteret.

Kulfiltrene skal udskiftes jævnligt for at fungere korrekt og

som minimum én gang hver tredje måned (afhængigt af

hvor ofte emhætten bruges).

VIGTIG MEDDELELSE TIL EMHÆTTER MED

HALOGENPÆRER

I tilfælde af at halogenpærerne skal udskiftes, skal de uds-

kiftes med pærer med aluminiumsreflektor og aldrig med

tofarvede pærer, for således at undgå en unødvendig ove-

rophedning i lampeholderen.

FABRIKANTEN FRALÆGGER SIG ALT ANSVAR I

TILFÆLDE AF, AT ALLE DE BESKREVNE ANGIVELSER

TIL KORREKT INSTALLATION, VEDLIGEHOLDELSE OG

BRUG AF EMHÆTTEN IKKE ER BLEVET OVERHOLDT.

Fabrikanten erklærer, at dette produkt opfylder alle grun-

dlæggende betingelser for hvad angår elektrisk materiale

med lavspænding, indeholdt i EU-Direktiv: 2006/95/CEE af

12. December 2006 og i EU-Direktiv: 2004/108/CEE af 15.

December 2004 omhandlende elektromagnetisk kompatibi-

litet.

Såfremt De måtte have brug for teknisk rådgivning eller

ønsker en mere detaljeret information omkring vores pro-

dukter, er De velkommen til at kontakte vore autoriserede

forhandlere.

FABRIKANT forbeholder sig ret til alforetage en hvilken

som helst teknologiskforbedring eller ændring udenfo-

rudgående anvilning.

SISUSTUKSELLINEN LIESITUULETTIMEN KUPU

Hyvä asiakas:

Olemme vakuuttuneita siitä, että hankkimanne liesituuletti-

men kupu tulee vastaamaan täysin odotuksianne.

Pyydämme, että tutustuisitte huolellisesti näihin käyttöohjei-

siin saadaksenne tuotteesta parhaan mahdollisen hyödyn.

ASENNUS-, HUOLTO- JA KÄyTTÖOHJEET

yleisohjeet

Ennen kuvun asennusta varmistakaa, että ohjetauluun kirja-

tut jännite (V) ja taajuus (Hz) ovat samat kuin pistorasiassa

johon kupu tullaan asentamaan.

Ohjetaulu, josta voi lukea tekniset tiedot löytyy kuvun sisä-

puolelta.

SÄHKÖLIITÄNTÄ

Liesituulettimen kuvun sähköjohto yhdistetään pistorasiaan

tai omnipolaariseen katkaisijaan, jossa kosketusten väli on

vähintään 3 mm.

Valmistaja ei ole vastuussa vahingoista, jos asennuksessa

tai käytössä ei oteta huomioon kaikia sähkölaitteiden käyttöa

koskevia voimassaolevia turvallisuusnormeja.

OHJAUSTAULU VIIDELLÄ PAINONAPILLA

Tämä ohjauspaneli sijaitsee kuvun etupuolella ja siihen

sisältyy:

- 3 Moottorin säätökytkintä (asento 1ª, 2ª ja 3ª nopeus) (viite

- Moottorin sammutus nappi (viite C)

- Moottorin toiminnan säädin lamppu (viite A)

- Valaisimen kytkin(viite. B)

ELEKTRONISELLA PAINIKKEELLA VARUSTETTU

OHJAUSPANEELI

N3 Tämä paneeli löytyy kuvun etuosasta ja sisältää:

- 3 painiketta moottorin hallintaan ( 1., 2. ja 3. nopeus) (ref.

D).

- Lampun merkkivalo (Ref. E).

- Moottorin merkkivalo (Ref. G).

- Lampun virrankytkin (Ref. F ).

Ajastus: Haluttaessa ajastaa liesituulettimen toiminta ensin

valitaan moottorin nopeus ja sitten painetaan nappia kah-

den sekunnin ajan, jolloin valo alkaa välkkyä. Tästä hetkes-

tä alkaa 15 minuutin laskenta.

15 minuutin kuluttua moottori sammuu ja lamppu menee

pois päältä, jos se oli päällä. Jos ajastus halutaan keske-

yttää painetaan kerran ajastusnappia ja moottori pysähtyy

NL3

Tämä ohjauspaneli sijaitsee kuvun etupuolella ja siihen

sisältyy:

- Valaisimen painonappi (viite K).

- Moottorin sammutus / käynnistys -painonappi (viite L).

- Moottorin nopeuden hidastus -painonappi (viite M).

- Moottorin nopeusmittari (viite N).

- Moottorin nopeuden kohotus -painonappi (viite O).

- Moottorin TURBO-nopeuden välittömän aktivoinnin pai-

nonappi (viite P).

- Moottorin ajastimen -painonappi (viite Q).

Kupu on käynnissä 5 minuuttia säädetyllä nopeudella ja 5

minuuttia jokaisella pienemmällä nopeudella kunnes se

pysähtyy kokonaan.

OHJAUSTAULU NELJÄLLÄ NOPEUDELLA

Tämä ohjauspaneli sijaitsee kuvun etupuolella ja siihen

sisältyy:

- 4 Moottorin toiminnan säätökytkintä (asento 1ª, 2ª, 3ª ja

turbo) (Viite R)

- Valaisimen painonappi.

OHJAUSPANEELI TOUCH CONTROL

Tämä paneeli löytyy kuvun etuosasta ja sisältää:

- Suodatinten puhdistuksen merkkivalo / -painike (T).

Kytkeytyy päälle kun suodattimet on syytä puhdistaa.

Sammuu yhdellä painalluksella.

Moottorin ajastimen -painonappi (viite U).

Kupu on käynnissä 5 minuuttia säädetyllä nopeudella ja 5

minuuttia jokaisella pienemmällä nopeudella kunnes se

pysähtyy kokonaan.

Valaisimen painonappi (viite V).

Mahdollistaa valaisun säätelyn pitämällä painike alhaalla.

Moottorin sammutus / käynnistys -painonappi (viite W).

-3/4 painiketta moottorin hallintaan ( 1., 2., 3. ja 4. nopeus)

(ref. X).

AVAAVA SÄHKÖMOOTTORI (ZEN model)

Kun liesituuletin laitetaan päälle millä tahansa nopeudella,

käynnistyy avaava sähkömoottori, joka laajentaa

liesituulettimen etuosaa imutehon opti-moimiseksi.Kun liesi-

tuuletin sammutetaan, se palaa tilan säästämiseksi

alkuperäiseen asemaansa.

TÄRKEÄÄ:

• Kupua ei pidä asentaa takkaan, ilmastointiputkiin eikä

lämpimän ilman putkiin. Ennen putkistoon asentamistaa

täytyy selvittää kunnalliset määräykset koskien ilman pois-

toja ja pyytää rakennuksesta vastuussa olevan henkilön

lupa. Varmistautukaa että tuuletus toimii asianmukaisesti

siinäkin tapauksessa, että kuvun kanssa käytetään sama-

naikaisesti toista laitetta.

• Älkää koskaan jättäkö öljyä sisältäviä pannuja liedelle

ilman valvontaa, koska öljy voi lämmetä uudelleen ja syttyä

palamaan. Käytettäessä samaa öljyä useamman kerran

syttymisriski kasvaa.

•Älkääkoskaankäyttäköliesituuletintahuoneessajossaon

muitakin ilmaa ulos ohjaavia laitteita, jos huoneen hyvä

ilmanvaihto ei ole varmistettu

• Jotta vältyttäisiin mahdollisilta tulipaloilta täytyy kaikkia

näitä ohjeita noudattaa ja suorittaa rasvansuodattimien

puhdistus säännöllisesti.

• On mahdollista, että laite pysähtyy staattisen sähkö-

purkauksen aikana. Jos näin tapahtuu ottakaa laite pois

päältä (OFF) ja käynnistäkää se uudelleen (ON), tällöin laite

alkaa toimia uudestaan normaalisti. Tähän ei liity mitään

riskiä.

• Jos laitteen sähköjohto vaurioituu se pitää vaihtaa.

Vaihdon voi suorittaa vain valtuutettu huoltopalvelu.

•Äläkoskaansytytätultaimukuvunalapuolella.

•Laiteonripustettavasillätavoin,ettäseylettyyvirranotto-

pisteeseen.

•Kupuonasennettavavähintään65cmhellanyläpuolelle.

•Sähköpurkauksiaaiheuttavissasääolosuhteissaonmah-

dollista, että laiteen toiminta keskeytyy. Kääntämällä laite

ensin pois päältä (OFF), ja kytkemällä se uudelleen päälle

(ON), se palautuu normaaliin toimintaan ilman minkäänlai-

sia riskejä.

•Tämälaiteeiolesuunniteltusellaistenhenkilöiden(lapset

mukaanluettuna) käytettäväksi, joiden fyysiset, henkiset tai

vastuuntuntoon liittyvät ominaisuudet ovat rajoitetut, tai joil-

ta puuttuu käytön vaatima kokemus tai tietämys, paitsi jos

he ovat saaneet laitteen käyttöön sen turvallisuudesta vas-

taavan henkilön antamaa opastusta tai suoraa valvontaa.

•Lastenleikkiminenlaitteellatuleeestääjärjestämälläheille

tarvittava valvonta.

•Poistettuailmaaeitulejohtaapoistokanaviin,joitakäyte-

tään kaasuilla tai muilla polttoaineilla syötettyjen laitteiden

savujen poistamiseen (tätä ei sovelleta laitteisiin, joita

käytetään yksinomaan huoneissa olevan ilman poistoon)

•Kunliesituuletintapidetäänpäälläyhtäaikaamuutakuin

sähkövirtaa käyttävien laitteiden kanssa, ilmanvaihtoaukko

ei saa olla suurempi kuin 4 Pa (4x10-5 bar).

•Äläkoskaankäytäliesituuletintatiloissa,joissaonjomuita

ulossuunnattua purkukanavaa käyttäviä laitteita, ellei

kyseistä tilaa voi asianmukaisesti ilmastoida.

• Tämä liesituuletin voidaan asentaa vain, korkeintaan

4-levyisten, sähkö- tai kaasuhellojen ylle.

• Jos liesituuletin on asennettu kaasulieden yhteyteen,

keittolevytason ja liesituulettimen alareunan välisen etäis-

yyden on oltava vähintään 65 cm. Mikäli kaasukeittolieden

asennusohjeissa ilmoitetaan suurempi etäisyys, on ohjetta

syytä noudattaa.

• Jos liesituuletin on asennettu sähkölieden yhteyteen,

keittolevytason ja liesituulettimen alareunan välinen etäis-

yys ilmoitetaan käyttöohjeissa.

•Noudatailmanpoistoonliittyviäohjesääntöjä.

HUOLTO

- Puhdistus.

Aina ennen kaikkia toimenpiteitä varmistautukaa, ettei

virranjohdin ole kytkettynä ja että katkaisin on asemassa

OFF. Puhdistakaa kuvun ulkopinta syövyttämättömällä nes-

temäisellä pesuaineella ja välttäkää hankaavien pesuainei-

den käyttöä.

- Lampun vaihto.

Ennen lampun vaihtoa varmistautukaa siitä, ettei liesituule-

tin ole kytkettynä. Poistakaa rasvansuodatin ja vaihtakaa

lamppu voimakkuudeltaan teknisiin tietoihin kirjattua vasta-

avaan. Asettakaa suodatin uudelleen paikalleen.

- Rasvansuodattimen puhdistus.

Riipuen käytöstä, kuitenkin vähintään kuukauden välein,

rasvansuodattimet pitää irroittaa ja pestä astianpesuko-

neessa tai käsin kuumassa vedessä pesuaineella.

Rasvansuodatin on parasta asettaa astianpesukoneeseen

pystysuoraan asentoon, jotteivät ruuantähteet jää siihen

kiinni. Rasvansuodatin huuhdellaan ja kuivataan pesun

jälkeen ja asetetaan uudelleen paikalleen.

Jotta hiilisuodattimet toimisivat asianmukaisesti, ne on vaih-

dettava säännöllisesti, vähintään kerran kolmessa kuukau-

dessa (riippuen liesituulettimen käyttötiheydestä).

HALOGEENILAMPPUJA KOSKEVA TÄRKEÄ

HUOMAUTUS

Halogeenilamppuja vaihdettaessa täytyy varmistautua siitä,

että uusi lamppu sisältää alumiiniheijastimen. Lamppu ei

saa olla dicroininen, koska ne voivat lämmetä liikaa.

VALMISTAJA PITÄYTYY KAIKESTA VASTUUSTA JOS

LIESITUULETTIMEN KUVUN ASENNUKSESSA,

HUOLLOSSA TAI KÄYTÖSSÄ EI NOUDATETA NÄITÄ

OHJEITA.

Valmistaja todistaa, että tämä tuote täyttää kaikki oleelliset

matalajännitteisille sähkötuotteille asetetut vaatimukset,

jotka on esitetty direktiivissä 2006/95/CEE 12. joulukuuta

2006, sekä sähkömagneettisesta yhteensopivuudesta esite-

tyt vaatimukset direktiivissä 2004/108/CEE 15. joulukuuta

2004.

VALMISTAJA pidättää itselleen oikeuden teknisiin

parannuksiin tai muutoksiin ilman mitään sitä edellävää

ilmoitusta

ELEKTRISK ÖPPNINGSMOTOR (ZEN model)

När fläkten sätts igång i någon av dess hastigheter, aktive-

ras den elektriska öppningsmotorn som förlänger

den främre utdragningsdelen för att optime-ra extraktions-

kapaciteten.När fläkten stängs av, återgår

utdragningsdelen till sitt ursprungliga läge för att ta så lite

plats som möjligt.

VIKTIGT:

• Anslut inte fläkten till skorsten, luftkonditionerigssystem

eller varmluftstrummor. Innan den kopplas till lufttrumman,

var god ta reda på gällande kommunala förordningar

angående luftutsläpp och begär tillstånd hos den fastighet-

sansvarige. Försäkra dig om att ventilationen är korrekt

även i fall då fläkten används tillsammans med annan

utrustning.

•Lämnaaldrigstekpannorochgrytorpåplattanutantillsyn

när du steker eftersom stekoljan kan överhettas och fatta

eld. Om matoljan används på nytt är risken för självantänd-

ning större.

•Användaldrigköksfläkteniutrymmendärdetredanfunge-

rar andra installationer som har luftevakueringsbehov om

man inte kan försäkra sig om en perfekt ventilation av det

nämnda utrymmet.

• För att elimimerariken för brand bör alla dessa råd och

den periodiskt återkommande rengöringen av fettfiltren föl-

jas noggrant.

•Underenelektrostatisköverbelastning(ESD)ärdetmöjligtatt

den här apparaten slutar fungera. Stäng då av den (OFF) och

sätt på den igen (ON), då börjar den fungera korrekt igen. Det

finns inte eller kommer att finnas någon som helst risk.

•Omnätkabelnförstörsellerharettfelbördenbytasutpå

en auktoriserad serviceverkstad eller av ett auktoriserat

ombud.

•Tändaldriglågorunderfläkten.

•Apparatenbörplaceraspåsåsättattströmförsörjningenär

åtkomlig.

•Fläktenbörinstallerasminst65cmfrånspisensövredel.

•Undermeterologiskaförhållandensomorsakarelektriska

störningar kan apparaten upphöra att fungera. Genom att

stänga av apparaten (OFF) och sätta på den igen (ON),

utan någon som helst risk, fungerar den normalt igen.

• Dennaapparat ärinte avsedd attanvändas avpersoner

(inklusive barn) med fysiska, sensoriella eller mentala

funktionshinder eller med brist i erfarenhet eller kunskap,

med förbehåll att de övervakas eller har fått anvisningar

angående användning av apparaten av en person som

ansvarar för deras säkerhet.

• Barn bör hållas under uppsikt så att de inte leker med

apparaten.

•Denutsugnaluftenbörintesändasgenomledningarsom

används för att driva ut rök från apparater som drivs med

gas eller andra brännbara ämnen (detta gäller inte de appa-

rater som enbart är avsedda för att driva ut luften inne i

rummet).

•Närspisfläktensättsigångsamtidigtsomandraapparater

som fungerar med en annan energi än elenergi, bör luftuts-

läppet inte vara större än 4 Pa (4x10-5 bar).

•Användaldrigspisfläkteniutrymmendärapparaterfunge-

rar med utvändiga utlopp, förutom att en perfekt ventilation

kan garanteras i utrymmet.

• Denna spisfläkt kan enbart installeras ovanför elektriska

spishällar eller gasspisar med maximalt 4 kokplattor.

•Omspisfläktenärinstalleradöverengasspis,börminimia-

vståndet mellan spishällens nivå och nederdelen av spis-

kåpan vara minst 65 cm. Skulle installationsanvisningarna

för gasspisen ange ett annat avstånd, bör detta beaktas.

•Omspisfläktenärinstalleradöverenelplatta,skaminimia-

vståndet mellan spishällens nivå och nederdelen av spis-

fläkten vara det som anges på monteringsmallen.

•Iakttaggällandereglementeangåendeluftutsläpp.

UNDERHÅLL

- Rengöring.

Före varje typ av åtgärd, bör du försäkra dig om att nätka-

beln inte är inkopplad och att strömbrytaren är frånslagen.

Rengör den yttre delen med icke korrosivt flytande ren-

göringsmedel och använd aldrig slipande rengöringspro-

dukter.

- Utbyte av lampan.

Innan du byter ut lampan, bör du försäkra dig om att köks-

fläkten inte är påkopplad. Ta bort fettfiltren och byt ut lam-

pan mot en lampa med samma effekt som den som anges

vid de tekniska data. Sätt tillbaka filtren på samma plats.

- Rengöring av fettfilter.

Minst varje månad och beroende på hur ofta fläkten

används, bör fettfiltren monteras ner och rengöras i disk-

maskin eller med varmt vatten och rengöringsmedel. Om

man rengör dem i diskmaskin bör de placeras i stående

position för att undvika att matrester avlagras på dem. Efter

att ha sköljt och torkat filtren sätter man tillbaka dem igen på

samma plats genom att gå tillväga på det motsatta sättet än

när man tog bort dem.

För att träkolsfiltren ska fungera måste de bytas ut rege-

lbundet (minst var tredje månad, beroende på hur ofta

huven används).

VIKTIG INFORMATION ANGÅENDE KÖKSFLÄKTAR

MED HALOGENA LAMPOR

Vid utbyte av halogena lampor bör dessa bytas ut mot lam-

por med aluminium reflektor, aldrig mot dikroiska lampor, för

att undvika en onödig överhettning i lamphållaren.

TILLVERKAREN AVSÄGER SIG ALLT ANSVAR I DEN

MÅN ATT MAN INTE VIDTAR ALLA ÅTGÄRDER

BESKRIVNA FÖR INSTALLATION, UNDERHÅLL OCH

ANVÄNDNING AV KÖKSFLÄKTEN.

Tillverkaren förklarar härmed att produkten uppfyller alla

väsentliga krav angående lågspänningsdirektivet 2006/95/

EG från den 12 december år 2006 och om elektromagne-

tisk. kompatibilitet som föreskrivs i direktiv 2004/108/EG

från den 15 december år 2004.

Om du behöver någon typ av teknisk assistans eller vill ha

mer information om våra produkter, tveka inte att ta kontakt

med en av våra auktoriserade återförsäljare.

TILLVERKARE fiirbehåller sig rätten lill tekniska fiirbät-

tringar eller modijieringar utan fiiregående meddelan-

de.

DEKORATIV AVTREKKSHETTE

Kjære kunde: Vi er overbevist om at du vil bli meget fornøyd

med din nye avtrekkshette. Ønsker du å få maksimalt utbyt-

te av den, må du lese instruksene i manualen nøye.

INSTALLASJONSINSTRUKSER. VEDLIKEHOLD OG

bRUK

Generelle råd

Før installasjon og bruk av avtrekkshetten, sjekk at appara-

tet og stedet det skal installeres, har samme spenning (V)

og frekvens (Hz) (jf. merkeplaten på avtrekkshettens innsi-

de).

For større avtrekkskapasitet i avtrekkskanalen anbefaler vi

å bruke kanal av stiv PVC, med en diameter på minst 120

mm.

ELEKTRISK TILKObLING

Koble avtrekkhettens ledning til en stikkontakt eller en allpo-

lig bryter med kontaktåpninger på minst 3 mm. Overholdelse

av gjeldende sikkerhetsforskrifter er nødvendig for at den

elektriske delen av installasjonen skal fungere korrekt.

Fabrikanten frasier seg derfor ethvert ansvar i tilfelle disse

sikkerhetsforskriftene ikke respekteres.

BETJENINGSPANEL MED FEM TRyKKNAPPER

Dette panelet er plassert på avtrekkshettens forside og

har:

- 3 trykkknapper for motorkontroll (hastighetstrinn 1, 2 og 3)

(Ref. D).

- Stoppknapp (Ref C).

- Driftskontrollampe (Ref. A).

- Trykknapp belysningslampe (Ref. B).

bETJENINGSPANEL MED ELEKTRONISKE KNAPPER

N3 Dette panelet er plassert på avtrekkshettens forside og

har:

- 3 trykknapper for motorkontroll (hastighetstrinn 1, 2 og 3)

(Ref. D).

- Lampe belysningskontroll (Ref. E).

- Driftskontrollamper (Ref. G).

- Trykknapp belysningslampe (Ref. F).

Tidsinnstilling: Avtrekkshettens drift tidsinnstilles som føl-

ger: Velg hastighet og hold knappen nedtrykket i to sekun-

der til lysdioden begynner å blinke. Etter 15 minutter vil

motoren stoppe og lyset slukkes hvis dette var tent.

Annullering av tidsinnstillingen: Ett trykk på tidsinnstillingsk-

notten vil få motoren til å stoppe.

NL3

Dette panelet er plassert på avtrekkshettens forside og

har:

- Trykknapp belysningslampe (Ref. K).

- Trykknapp Av/På motor (Ref. L).

- Trykknapp for lavere motorhastighet (Ref. M).

- Hastighetsmåler motor (Ref. N).

- Trykknapp for høyere motorhastighet (Ref. O).

- Trykknapp for direkte aktivering av motorens intensivtrinn

(Ref. P).

- Trykknapp for tidsinnstilling av motoren (Ref. Q).

Avtrekkshetten vil gå på den hastigheten den er stilt på i 5

minutter, og deretter 5 minutter på de lavere hastighetene

helt til den stopper helt.

- Trykknapp belysningslampe.

BETJENINGSPANEL MED FIRE HASTIGHETER

Panelet er plassert på avtrekkshettens forside og har:

- 4 trykknapper for motorkontroll (hastighetstrinn 1, 2 og 3

pluss intensivtrinn) (Ref R).

- Trykknapp belysningslampe (Ref. S)

bETJENINGSPANEL MED bERøRINGSKONTROLL

Dette panelet er plassert på avtrekkshettens forside og har:

- Viser/varselbryter for rengjøring av filter (ref. T).

Den aktiveres automatisk med jevne mellomrom for å

indikere at filtrene bør rengjøres, og kan deaktiveres ved å

trykke den inn en gang.

-Trykknapp for tidsinnstilling av motoren (Ref. U).

-Avtrekkshetten vil gå på den hastigheten den er stilt på i 5

minutter, og deretter 5 minutter på de lavere hastighetene

helt til den stopper helt.

-Trykknapp belysningslampe (Ref. V).

Lyset reguleres ved å holde bryteren inne.

-Trykknapp Av/På motor (Ref. W).

-3/4 trykknapper for motorkontroll (hastighetstrinn 1, 2, 3 og

4) (Ref. X).

ELEKTRISK ÅPNINGS MOTOR (ZEN MODEL)

I det øyeblikk avtrekkshetten settes i gang på hvi-lken som

helst hastighet,

aktiveres den elektriske motoren som åpner og forlenger

avtrekkshettens front for å optimalisere

avtrekkskapasiteten.Når hetten slås av, går den tilbake til

utgangsstillin-gen der den opptar minimal plass.

VIKTIG:

- Avtrekkshetten må ikke tilkobles røykpiper, ventilasjonsrør

eller varmluftskanaler. Før den monteres bør man konsulte-

re gjeldende kommunale forskrifter angående krav til luftuts-

lipp. Sørg for at det er tilstrekkelig ventilasjon i rommet.

- Ved steking må man alltid være på vakt, da oljen kan

overhopphetes og ta fyr. Dette er spesielt viktig hvis man

steker i olje som brukes om igjen.

- Bruk aldri avtrekkshetten på steder hvor det finnes andre

apparater med luftutslipp til utsiden, med mindre det kan

garanteres god ventilasjon i rommet.

- For å unngå brannfare må man alltid følge disse rådene,

og være spesielt påpasselig når det gjelder regelmessig

rengjøring av fettfiltrene.

- Ved elektrostatisk utladning (ESD) er det mulig at avtre-

kkshetten slutter å virke. Det eneste man behøver å gjøre i

et slikt tilfelle er å slå apparatet av og så på igjen, og deret-

ter vil det virke helt perfekt. Det er ingen fare forbundet

hermed.

- Hvis strømledningen skulle skades, må den skiftes ut.

Dette må gjøres av teknisk service eller en autorisert tekniker.

- Man må aldri flambere under avtrekkshetten.

- Monter avtrekkshetten slik at stikkontakten er lett tilgjengelig.

- Avtrekkshetten må installeres minst 65 cm over komfyrto-

ppen.

- I uvær med lynnedslag kan det hende at apparatet kobles

ut. I et slikt tilfelle bør man slå apparatet av (OFF) og deret-

ter på (ON). Apparatet vil begynne å fungere normalt igjen

uten at dette medfører noen som helst fare.

- Dette apparatet må ikke brukes av personer (gjelder også

barn) med nedsatte fysiske eller mentale evner. Det må

heller ikke betjenes av personer uten erfaring og kjennskap

til apparatet med mindre de overvåkes eller instrueres av

andre som påtar seg ansvaret for deres personlige sikker-

het.

- Hold barna unna apparatet.

- Avtrekksluften må ikke føres gjennom rør som brukes til

avtrekk for røyk fra apparater drevet med gass eller annen

type brensel (dette gjelder ikke apparater som utelukkende

brukes til å sende luft inn i rommet).

- Hvis kjøkkenhetten settes i gang på samme tid som andre

ikke elektriske apparater, må luftavtrekket ikke være større

enn 4 Pa (4x10-5 bar).

- Bruk aldri hetten i rom hvor det allerede finnes apparater

med luftavløp som er koblet til utsiden, med mindre det er

sørget for god ventilasjon i rommet.

- Denne kjøkkenhetten kan kun installeres over elektriske

eller gass-koketopper med maks. 4 plater eller gassbluss.

- Når avtrekkshetten monteres over en gass-koketopp, må

avstanden mellom koketoppens overflate og den nederste

kanten på hetten være minst 65 cm. Skulle installasjonsins-

truksene for gass-koketoppen angi at avstanden bør være

større, må dette tas til følge.

- Skal avtrekkshetten monteres over en elektrisk koketopp,

vil anbefalt minimumsavstand mellom koketoppen og den

nederste kanten på hetten være angitt i monteringsinstruk-

sene.

- Alle krav angående luftavtrekk må oppfylles.

VEDLIKEHOLD

-Rengjøring

Før ethvert inngrep på avtrekkshetten må man slå av appa-

ratet og trekke ut strømledningen. Rengjør hetten på utsi-

den med et flytende ikke etsende vaskemiddel. Unngå bruk

av rengjøringsprodukter med slipende stoffer.

- Bytting av lampen

Sjekk at avtrekkshetten er slått av før lampen byttes. Fjern

fettfilteret og skift ut lampen med en ny av samme type. Sett

deretter filteret tilbake på plass.

- Rengjøring av fettfilteret

Fettfilteret må rengjøres minst én gang i måneden (eller

oftere alt etter bruk). Det kan vaskes i oppvaskmaskin eller

i varmt vann og oppvaskmiddel. Bruker man oppvaskmas-

kin, bør man plassere det vertikalt for å unngå at matrester

setter seg fast. Skyll og tørk og sett filteret tilbake på plass.

Aktivkullfiltrene må skiftes ut minst hver tredje måned hvis

man ønsker et optimalt resultat (eller oftere hvis avtrekks-

hetten brukes svært mye).

VIKTIG FOR AVTREKKSHETTER MED

HALOGENLAMPER

Halogenlamper må byttes ut med lamper med aluminiums-

reflektor, ikke dikroiske lamper, for å forhindre unødvendig

overoppheting av lampeholderen.

FABRIKANTEN FRASIER SEG ETHVERT ANSVAR I

TILFELLE OVENNEVNTE INSTRUKSER ANGÅENDE

INSTALLASJON, VEDLIKEHOLD OG BRUK AV

AVTREKKSHETTEN IKKE OVERHOLDES.

Fabrikanten garanterer at dette produktet oppfyller alle de

grunnleggende kravene som regulerer elektrisk lavtrykks-

materiell og elektromagnetisk kompatibilitet i samsvar med

henholdsvis direktiv 2006/95/EEC av 12. desember 2006 og

direktiv 2004/108/EEC av 15. desember 2004.

Skulle du trenge teknisk assistanse eller ønsker ytterligere

informasjon om våre produkter, bare ta kontakt med en av

våre forhandlere.

FABRIKANTEN forbeholder seg retten til å foreta tekno-

logiske utbedringer eller endringer uten forhåndsvar-

sel.

ΠΡΟΣΟΧΗ:

•

Μην συνδέετε τον απορροφητήρα ε καπνοδόχους µ ,

σωλήνες ε ερισ ού ή σωληνώσεις ζεστού αέρα Πριν ξα µ .

συνδέσετε ε σωλήνες συ βουλευτείτε τις δη οτικές µ µ µ

ρυθ ίσεις για εξερχό ενα αέρια κ αι πάρτε άδεια από τονµ µ

υπεύθυ νο κατα σκ ευώ ν Σι γουρευτείτε ότι υπάρχει επαρκ ής .

εξαερισ ός ακό η και όταν ο απορροφητήραςµ , µ

χρησι οποιείται ταυτόχρονα ε κάποιο άλλο προϊόνµ µ .

•

Ποτέ ην αφήνετε φαγητό που τηγα νίζετε χωρίς προσοχή µ ,

επειδή το λάδι πορεί να υπερθερ ανθεί ή να πιάσει φωτιά µ µ .

Όταν τηγανίζετε ε χρησι οποιη ένο λάδι ο κίνδυνος µ µ µ ,

φωτιάς είναι ακό η εγαλύτερος µ µ .

•

Ποτέ ην χρησι οποιείτε τον απορροφητήρα όταν µ µ

υπάρχουν άλλες συσκευές ε εκκενώσεις που συνδέονται µ

µ , µ ε την έξοδο εκτός αν π ορεί να είναι σί γουρος ο τέλειος

εξαερισ ός του χώρουµ .

•

Προς αποφυ γή της πιθανότητας φωτιάς θα πρέπει όλες ,

αυτές οι υποδείξεις και ο περιοδικός καθαρισ ός των µ

φίλτρων να τηρούνται αυστηρά .

•

Κατά τη διάρκεια ηλεκτροστατικ ής εκκ ένωση ς εί ναι π ιθα νό ,

να στα ατήσει να λειτουργεί η συσκευή Κλεί νοντας και µ .

ξανανοίγοντας το διακότπη λ ειτουργίας θα ναρχίσει να , ξα

λειτουργεί χωρίς κανένα κίνδυνο πρι ν ή ετά, µ .

•

Αν το ηλεκτρικ ό καλώδιο υποστεί φθορά πρέπει να αλλαχθεί

από έναν επίση ο αντιπ ρόσωπο µ .

•

Ποτε ην αφηνετε ανα ενη φλογα κατω απο τον µ µµ

απορροφητηραη

•

H µ , συσκευη πρεπει να τοποθετειται ε τετοιο τροπο ωστε να

ειναι προσβασι η η πριζα παροχης ρευ ατος µ µ .

•

Ο απορροφητηρας πρεπει να τοποθετειται το λιγοτερο σε

αποσταση εκ ατοστων απο τις εστιες ατια της κουζινας 65 (µ ) .

•

Σε περίπτωση που λ όγω ετεωρολογικών συνθηκών µ

προκαλούνται ηλεκτρικές παρε βολές η συσκευή ενδέχεται µ ,

να πάψει να λειτουργεί Αν θέσετε τη συσκευ ή εκτός .

λειτουργίας και την (OFF) (ON) ανάψετε ξανά θα επανέλθει

στην κανονική λειτουργία της χωρίς κανέναν κίνδυνο .

•

Η συσκευή αυτή δεν µ προορίζεται για χρήση από άτο α

( µ µ ) µ , συ περιλα βάνονται τα παιδιά των οποίων οι σω ατικέ ς

αισθητήριες ή διανοητικές ικανότητες είναι ειω ένες ή τα µ µ

οποία δεν διαθέτου ν σχετικ ή ε π ειρία ή γνώσεις εκτός αν µ ,

βρίσκονται υπό επίβλε ψη ή αν τους δίνονται οδηγίες σχετικά

µ µ ε τη χρήση της συσκευής από ένα άτο ο υπεύθυνο για την

ασφάλειά τους .

•

Τα παιδιά θα πρέπει να βρίσκονται υπό την επίβλ εψη

ενηλίκων ώστε να ην παίζουν ε τη συσκευή µ µ .

•

Ο εξαγό ενος αέρας δεν θα πρέ πει να περνά από αγωγούς µ

που χρησι οποιούνται για την εξαγωγή καπνών µ από

συσκευές που τροφοδοτούνται ε αέριο ή άλλο καύσι ο δεν µ µ (

ισχύ ει για συσκευές που προορίζονται αποκλειστικά για την

εξαγωγή του αέρα στο εσωτερικό του δω ατίου µ ) .

•

Όταν ο απορροφητήρας κουζίνας τίθεται σε λειτουργία

ταυτόχρονα ε άλλ ες συσκ ευές που τροφοδοτούνται από µ

ενέργεια διαφορετική από την ηλεκτρικ ή η ε γωγή αέρα , ξα

δεν πρέπει να είναι πάνω απ ό 4 Pa (4x10-5 bar).

•

Ποτέ ην χρησι οποιείτε τον απορροφητήρα σε περιβάλλ ον µ µ

όπου λειτουργούν ήδη συσκευές ε ε δους συνδεδε ένες µ ξό µ

µ ε ε τερικόξω χώρο εκτός και αν δεν είναι δυνατή η

εξασφάλιση του άρτιου ε ερισ ού του εν λόγω χώρου ξα µ .

•

Αυτός ο απορροφητήρας πορεί να εγκατασταθεί όνο µ µ

επάνω από ηλεκτρικ ές εστίες ή εστίες γκαζιού ε έγιστο µ µ

αριθ ό εστίεςµ 4 .

•

Αν ο απορροφητήρας εγκατασταθεί επάνω από ια εστία µ

γκα ζιού η ελάχιστη απ όσταση ανά εσα στην επιφά νεια, µ

τοποθέτησης της συσκευής αγειρ έ ατος και στο κάτω µ µ

µ , 65 έρος του απορροφητήρα πρέπει να είναι τουλάχιστον

εκατοστά Αν στις οδηγίε ς εγκατάστασης της συσκ ευής.

µ µ µ µ , αγειρέ ατος ε γκάζι υπ οδεικνύεται εγαλύτερη απόσταση

πρέπει να ληφθεί υπόψη .

•

Αν ο απορρ οφητήρα ς έχει ε γκατασταθεί επ άνω από ια µ

ηλεκτρική συσκευή αγειρέ ατος η ελάχιστη απόσταση που µ µ ,

πρέπει να υπάρχει ανά εσα στην επιφάνεια τοποθέτησης µ

της συσκευής αγειρέ ατος και στο κάτω έρος του µ µ µ

απορροφητήρα π εριγράφεται στο στά πο εγ κατάστασης µ .

•

Εί ναι απαραίτ ητο να τηρούνται οι κα νονισ οί σ χετικά ε τ ην µ µ

εξαγωγή αέρα .

ΣΥΝΤΗΡΗΣΗ

µ . Καθαρισ ός

Πριν από κάθε ενέργεια καθαρισ ού βεβαιωθείτε ότι το µ

ηλεκτρικό κ αλώδιο έχει αποσυνδεθεί κ αι ότι ο διακόπτης

βρίσκεται στη θέση Καθαρίστε το ε τερικό του OFF. ξω

απορροφητήρα ε ένα η διαβρωτικό υγρ ό απορρυπαντικό και µ µ

αποφύγετε τη χρήσ η τω ν στιλβ ωτικώ ν κα θαριστικ ών

προϊόντων.

. Αλλαγή των ηλ εκτρικών λυχνιών

Πριν αντικαταστήσετε τις ηλεκτρι κές λυχ νίες σιγουρευτείτε ότι ,

ο απορροφητήρας εί ναι αποσυνδε ένος µ .

Βγάλτε το φίλτρο άνθρακα και αντικαταστήστε την ηλεκτρικ ή

λυχνία ε ια οβάλ λυχνία όχι εγαλύτερης ισχύος από αυτή µ µ µ

των τεχ νικών χαρακτηριστικ ών του απορροφητήρα .

Επανατοποθετείστε το φίλτρο .

µ . Καθαρισ ός του φίλτρου άνθρακα

Ανάλογα ε τη χρ ήση αλλά τουλάχιστον ια φορά το ήνα τα µ , µ µ ,

φίλτρα άνθρακα πρέπει να αποσυ ναρ ολογούνται και να µ

καθαρίζονται στο πλυ ντήριο πιάτων ή ε ζεστό νερό και µ

σαπού νι.

Αν καθαρίζονται στο πλυ ντήριο πιάτων συνιστού ε να , µ

τοποθετούνται κάθετα για να ην κάθονται πάνω τους µ

υπολεί ατα φαγητούµµ .

Μόλις ξεπλυθούν και στεγνώσουν επανατοποθετήστε ,

τα ε την αντίθετη διαδικασία από εκείνη της µ

αποσυναρ ολόγησηςµ .

ΤΑ ΦΙΛΤ ΡΑ ΑΝΘΡΑΚΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΝΤ ΙΚΑΘΙΣΤΟΥΝΤΑΙ

ΠΕΡ ΙΟΔΙΚΑ ΓΙΑ ΝΑ ΛΕ ΙΤΟΥ ΡΓΟΥΝ ΣΩΣΤ Α Τ ΟΥΛ ΑΧΙΣΤΟΝ ,

ΜΙΑ ΦΟΡΑ ΚΑΘΕ ΤΡΕ ΙΣ ΜΗΝΕΣ ΕΞΑ ΡΤΑΤΑΙ ( ΑΠΟ ΤΗ

ΣΥΧ ΝΟΤΗΤΑ ΜΕ ΤΗΝ ΟΠΟΙΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Ο

ΑΠΟΡΡΟΦΗΤΗΡΑΣ)

ΣΗΜΑΝΤΙΚΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΑΠΟΡΡΟΦΗΤΗΡΕΣ ΜΕ

ΛΑΜΠΕΣ ΑΛΟΓΟΝΟΥ

Εάν οι λά πες αλ ογό νου χρ ειάζονται αντικα τάστα ση πρέπει µ ,

να αντικατασταθούν ε λά πες ε ανακλαστήρα αλου ινίου µ µ µ µ ,

ποτέ διχρω ατικ ές λά πες προς αποφυγή άσκοπης µ µ ,

υπερθέρ ανσης των πλαισίω ν των λα πώνµ µ .

Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΑΠΟΠΟΙΕΙΤΑΙ ΚΑΘΕ ΕΥΘΥΝΗΣ ΕΑΝ

ΟΙ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝΤΗΡΗΣΗ Κ ΑΙ ,

ΧΡΗΣΗ ΤΟΥ Α ΠΟΡ ΡΟΦΗΤ ΗΡΑ ΔΕΝ ΑΚΟΛΟΥΘΗΘΟ ΥΝ .

Ο κατασκ ευαστής δηλώνει ότι αυτό το προϊόν τηρεί όλες τι ς

ουσιαστικές απαιτήσεις σχετικά ε το ηλεκ τρικό υλικό χα ηλής µ µ

τάσης όπως προδιαγράφεται στην Οδηγία της 2006/95/CEE

ης

µ 2006 µ Δεκε βρίου του και την ηλεκτρο αγνητικ ή

συ βατότητα όπως προδιαγράφεται στην Οδηγίαµ

2004/108/CEE 15της

ης

µ 2004. Δεκε βρίου του

Ο ΠΑΡΑΓΩΓΟΣ διατηρεί το δικαίω α οποιασδήποτε µ

τεχνολογικής βελτίωσης ή αλλαγής , µ χωρίς προηγού ενη

ενη έρωσηµ .

ДЕК АТИВНЫЕ КУХ НЫЕ ВЫ ТЯЖКИОР ОН

Ув а ый покупательаж ем :

Мы уверены что вы будете довольны покупкой н ей вытяжки , аш .

Пр им В внима тельно пр ть эту инс трукцию с т чтобыос ас очес ем ,

использование вытяжки принесло В максим ьную п ьзу ам ал ол .

ИНСТРУКЦИЯ ПО УСТАН КЕ ИСП ЬЗ АНИЮ И УХОДУ ОВ , ОЛ ОВ

ЗА ВЫТЯЖКОЙ

ПОДКЛЮЧЕНИЕ К ЭЛЕКТР ЕТИ ОС

Вставьте вилку в розе тку или пр звед ите п клю чение ч ез ои од ер

со и нит ьну ю к одку с р асстоян и м ежду к онт ак т и неед ел ол ем ам

мене е мм 3 .

Пр зводитель не несет отве тственности в случ если неои ае,

были соблюдены требов ия без а сн ти п оп ациях по ан оп ос ри ер

электр одключению вы тяжкиоп .

УСТАН КАОВ

Данны й п рибор спр ктирован к вытяж ка забор возду ха из ое ак (

помещения и о тв на жу или к фильтру ю щее ус тройс тво од ру ) ак

( ). вну тр няяен ре цир куля ция Ми нимальное расс тоян ие м дуеж

варочной пов хностью и нижней плоскостью вытяжки ер :

а для электрических пл ит пов хностей мм) / ер 660-700 .;

б для газовых или к бинированн ых п лит повер хностей) ом / 750-

800 . мм

Все ри нки на которые ыла данная ин р ция су , сс ется ст ук ,

находятся в оригин ьной ин рукции прилаг ой к ал ст , аем

вытяжке.

Крепле ние вытяжки к с тене и к плек тация оборудован ия ом

( ). купольные мод иел

- ; н бходимыеео аксессу ыар прилагаю тся в комплекте

- необ х имоод п титьомес шаблон в место установки вытяжки и

отметить отве тия на стене рс ;

- ; п сверли тьро в с тене о твер стия д и етромам 6 мм

- с вытяжкой п тавляю тсяос шурупы и дю беля для закр л ияеп ен

вытяжки.

СБ КА ДЕК АТИВН О КОЖУХА КУПОЛЬНЫЕОР ОР ОГ (

МОДЕЛИ)

В стене в м те кр ления кожуха в , ес еп , со ответствии с высо той

ука занн ой на прил аемом шаблоне нео бходимо пр верлить аг , ос

отве тия П тите дюбеля в отверстия и прис дини терс . ом ес ое

крон штейн Е рис с п ощью винтов Установите к ух А ( . 2) ом . ож

( .2), . рис имею щий удлин ит ьну юел часть В вну три

Удос то вер ьтесь в том что пл анка рис п вил ьно , D ( .2) ра

со инена с кроншт н Е Укр ите планку в том м теед ей ом . еп G ес ,

где закончи тся деко тивный короб П ле уст овки ра . ос ан

деко ративн о кожуха н а купол вы тяжки н бход имо выд винутьог ео

вну тре нню ю часть на н б ход иму ю выс оту п л е ч о ео , ос ег

з пить вин т и рисак ре ам ( . . 5)

ВНИМАНИЕ!

При все х работах необходим о уб иться что ед ,

вытяж ка отклю ч а от эле ктр осе ти В т слу чае есл и н е ен . ом ,

ра онботаю т лампочки удостоверьтесь пло тно ли , , и закручены .

ПЕРЕХОД РЕЖИМА ВЫТЯЖКИ К РЕЦИРКУЛЯЦИИ ОТ

Осуществляется устан кой угольных фильтров и ов

отк лючени воздуховода Для центробежных двигателе йем .

т буетс я два у гольны х фильтр а с ком де йст вия мес яцаре ро 3 .

Угольные фильтры не очищаю тся а п лежат з ене С к , од ам . ро

действия угольных фильтров

за висит от типа плиты ч тоты ис п ьзо вания в ытяж ки типа , ас ол ,

приготав лив м пищи заг зн енн ости жиров о ф ильтае ой , ря ог ра

Угольные фильтры не входят в комплект вытяжки

Пяти оростн панель упр ленияск ая ав .

Эта пан ь находится на пер ней части вытяжки и вклю чает ел ед :

- ( 1, 2, 3) 3 к трольны хон пе рекл ючат яел мотора пози ции и

( D ) ссылка

- ( C ) кноп ка выклю ч ияен мото ра сс ылка

- / ( A) вклю чение выключ иеен освещ ения мотора ссылка

- ( B)переключатель ос вещения ссылка

Электронн пан ь р л ияая ел уп ав ен

Данная па нель управлени я расп ожена на фронт ьной части ол ал

корпус а вытя жки и с т оит и з ос :

, (1Пе клю чательре скор тейос двигат яел 3 п озиции

ая

, 2

ая

) ( . D). ск орос ти поз

- . ( . E). Л почкаам индикатор освещ ияен поз

- . ( . G). Л почкаам индикатор работы двигателя поз

( . F ). Выклю чатель освеще ния поз

ТАЙМЕР

: , Для у стан овки т мераай выб ит еер с ко стьро м отора и

уде ива йте соотве тствую щую кн опку с еку нды до те х по ррж 2 ,

пока н е начн ет мерцать свето вой инд икатор Таким образом .

т м вклю чается на минутай ер 15 .

По око нч ии этого времени двигатель тановится и ан ос

ос асвещение пог нет Если вытяжк а все еще ра ботает а Вы. ,

хотите отме нить таймер пр то нажм ите ту же кн ку один , ос оп

раз.

NL3

Эта п ел ь на ходиться на перед ней стороне вытяжки и ан

вклю чае т:

- ( K) кн каоп освещ ияен ссылка

- ( L) кн каоп включения и выклю чения мо тора ссылка

- ( M) кн каоп с нижения ско с тиро мо тора ссыл ка

- ( N) инд икатор скорос ти м отора с сыл ка

- ( кн каоп у вели чения ск остиор мо тора сс ылка O)

- ( P) кн каоп интенсивн тиос ск остиор мотора ссылка

- ( Q) кн каоп установки таймера ссылка

Вытяж ка будет р ота ть минут на текущей ск ости и мину т аб 5 ор 5

на пониженной с к ости до полной ост о вки ор ан .

Четыр оростная п ель упр ленияехск ан ав .

Эта пан ь находится на пер ней части вытяжки и вклю чает ел ед :

- ( 1, 4 кнопки для регулирования скор тиос мо тора позиция

2, 3 ) ( R) и повыше нная сс ылка

- кноп ка освещен ия

П ь р ленияанел уп ав touch ntrol co

Д н п ь уп л ия пол а наан ая анел рав ен рас ожен

ф т ьн ч ти к уса вытяжки и с т т изрон ал ой ас орп ос ои :

- / Индикатор кн каоп оповещения н х им тиеоб од ос чистки

фильт пров ( оз. T).

Включ ся п ич ки ук ыв на н х имостьает ериод ес , аз ая еоб од

чистки фильт и выключ ся ним н и ров, ает од ажат ем

кн киоп .

- ( U) кн каоп уст кианов т май ера ссылка

Вытяжка буд ать минут на т ущ ск ти и ет работ 5 ек ей орос 5

минут на п иж н ск сти до полн т ки он ен ой оро ой ос анов .

- ( V) кн каоп ос ещенв ия ссылка

П в я ули ь п св ку н и иоз ол ет рег роват од ет ажат ем

уд ив и кн киерж ан ем оп .

- ( W) кн каоп включ ияен и выключ ияен мотора ссылка

П люч ь ск т двиг я п ицииерек ател орос ей ател , 4 3/ оз (1ая ,

2 , 3 4 ) ( . X). ая я и я ск тиорос поз

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ РАСКРЫТИЯ (ZEN

mo eld )

П включ ии экст т в оту на любой из двухри ен рак ора раб

п усм ных ск ст тиви сяред отрен оро ей, ак рует

эл т ч кий двиг ь к тия к й двиг тек ри ес ател рас ры , оторы раз ае

ф т ьную ч ть экст т длярон ал ас рак ора оп ацтимиз ии его

м н тиощ ос .

П т ке экст т фр т ьн ч тьри ос анов рак ора, он ал ая ас

в в щ ся в св изн ьн п ие з имаяоз ра ает ое ачал ое оложен , ан

миним ьн п ст ствоал ое ро ран .

ВАЖН О:

•

Не вывод ите т бу вытяжки в дымоход вен тиляционный ру ,

выход или отверстие для горячего воздуха Пр де чем . еж

подсо инить т бу вытяжки куда либоед ру - ,

прок сультируйтесь у специалиста в Вашон ем

домоуправлении к ательно сист ы вывода ас ем

отработ н о воздуха из здания В случае лиан ог . , ес

вытяжка будет испол ьзоваться вм те с иным и ес

прибор и убедитесь что сист а вентиляцииам , , ем

исправна и д таточна ос .

•

, , Ник даог не оставляйте без присмотра то что Вы жа тери

т к жир может з ореться Риск возг ания выше если. . аг . ор ,

Вы используете жир масло вторично ( ) .

•

, Ник даог не исп ьзуйтеол вытяжку в п ещенииом где

ра ор ем ар осботают иные приб ы с сист ой н ужного выбр а

отработ н о воздуха даже если можно гарантироватьан ог ,

безупречное качество в тиляции ен .

•

В целях пожа безопасностиро стр оог следуйте всем

ре ас ас оскомендациям н тоящей инструкции в ч , тн ти,

регулярно мойте жировые фильтры .

•

В случае электростатич к оес ог разряда вытяжка может

пер тать работать Вы в становите операционныйес . ос

ре аж рижим н, ав кнопки и П OFF ON. этом нет и не может

быть никакого риска .

•

, Если сетевой шнур поврежден офици ьныйал дилер

обязан о заменить ег .

•

. Не оставляйте открытыми включенные горелки

•

. Прибор д женол быть установлен т имак образом чтобы

ег одо можно было п ключить к розетке Допускается .

использование элект удлиннителя ро- .

•

Прибор должен быть установлен на р ст нииас оя минимум

65 . см от поверхности плиты

•

, Возможно что ап рапа т ос тановится при возникновении

мете ологических условий с электрическимиор

интерф енциями Выключите аппарат и сноваер . ( F) OF

включите для восстановления его но альной ( ) ON рм

ра акогботы без к о либо риска – .

•

Данный ап арп ат не пр назначенед для его использования

людьми включ детей с ог ниченными физич кими ( ая ) ра ес ,

сенсорными или умственными сп обностями или т и ос , ем

лиц и у кого нет д таточного ыта или зн ий заам , ос оп ан ,

исключением тех с лучаев к да ответственный за , ог

безоп ность п в ил ихас ро ер действия и выдал им все

соответствующие инструкции по использованию

аппарата.

•

, Нео бходимо следить за тем чтобы дети не игр иал с

данным паратом ап .

•

, , Воздух экстраги в ныйро ан из аппа тара не должен

попадать в трубы используемые для экстракции дыма , ,

поступ щего из приспособлений работающих на газеаю ,

или на люб другом топливе это не относится к ом (

ап ам ор ед аченпарат , кот ые пр назн ы ис ключительно для

экстр ции возду ха из помещенийак ).

•

При включении в работу экстрак тора одновременно с

другими электр рибор и которые получ т питание оп ам , аю

от не электрических источников выход воздуха не ,

должен п вышать Па б ре 4 (4x10-5 ар).

•

, Запрещается исп ьзоватьол ап рапа т в помещениях где

уже работают аппараты с системой наружного выбр а ос ,

за исключ и т о случая к да можно об печить ен ем ог , ог ес

хорошую вентиляцию данного п ещения ом .

•

Данный экстрактор пр назначенед для установки т ькоол

над электрическими или газовыми плит и при н ичии ам ал

максимально конфорок 4 .

•

, При уст овкеан экстрактора над газовой конф койор

минимальное расстояние м ду пов хностью основы еж ер

газов конфорки и нижней частью экстрактора должноой ,

составлять миним ьно см При наличии у казания по ал 65 .

использованию большего расст ния со ст оны оя ор

производит ей газовых кон фо к необходимо п нятьел ро , ри

его сведению .

•

В случае установки экстрактора над электричес кой

конфо ой миним ьное р с т ние м дурк , ал ас оя еж

поверхн тью новы эл трич кой кон ф ки и нижнейос ос ек ес ор

частью экстракт а должно отвечать инструкциям по ор ,

монтажу.

•

, Необходимо соблюдать все указ ноеан в инструкциях по

выбросу исп ьзованн о воздуха на жу ол ог ру .

ЗАМЕЧАНИЕ Для включения вытяжки на: 2

3или

ск ач следуеорость вн, але т включить п вую ер .

УХОД ЗА В ЫТЯЖК ОЙ

- Чистка

Пр де чем производить любые ерации по у ходу выключитееж оп ,

вытяжку и выньте вилку из розетки Очищайте внешнюю .

поверхность корпуса мягким жидким моющим ср ств , ед ом,

избег те абразивовай .

Зам а лампен

Пр де ч м ять лампы уб итесь что вытяжка отключенаеж ем ен , ед ,

от электропитания .

Выньте жировой фильтр и замените ламп ку на новую оч ,

мощность которой не более той что указана в Технич ких , ес

Х актерис тиках см в нач е инст кции Устан овите фильтрар ( . ал ру ).

в ис х ное п ожение од ол .

Оч тка жиро вого фильтис ра

В зависимости от интенсивн ти использования но не реже ос ,

чем раз в м яц жировой фильтр сл ует вынуть и вымыть ес , ед

т лой мыльной вод либо в посуд о ной машинееп ой ом еч .

Если Вы п ьзуетесь посуд чной машиной расположите ол ом ое ,

фильтры в тикально чтобы при м ке частички пищи на ер , ой

з о ли ихас ря . поверхность

Ополоснув и высушив фильт уст овите их на прежнее ры, ан

место.

Чтобы угольные фильтры хорошо работ и их ал , необходимо

менять не р е чем з в месяца в зависимос ти от того еж , 1 ра 3 ( ,

насколько часто Вы пользуетесь вытяжк ой ).

ВАЖН ПРЕДУПРЕЖДЕНИЕ ДЛЯ ВЫТЯЖЕК СОЕ

ГАЛОГЕН ЫМИ ЛАМПАМИОВ

В случае ли В ы меняете г ог овую лампу нов д жна , ес ал ен , ая ол

иметь алюминиевый рефлектор не примен яйте дихромные ,

лампы чтобы избежать чрезмерного пер рева кроншт на, ег ей .

ПРОИЗВОДИТЕЛЬ ОТКАЗЫВАЕТСЯ ОТ ЛЮБ ОЙ

ОТВЕТСТВЕНН ТИ В СЛУЧАЕ НЕПОД АЮЩЕЙОС ОБ

УСТАНОВКИ ВЫТЯЖКИ НЕВЕ РНОГО ЕЕ ИС ПОЛЬЗОВАНИЯ ,

ИЛИ УХОДА .

Пр зводитель заявляет о т что д ный продукт отвечаетои ом, ан

вс основным требованиям в отношении электрическогоем

мате ала низкого нап жения привед ным в директиве зари ря , ен

номер ЕЭС от декаб г а иом 0 /20 6/95 12 ря 2 6 00 од ,

нормативам по эл т магнитному соответствию в ек ро

соответствии с указ ным в директиве ЕЭС от ан 0 108/20 4/ 15

декабря г а 2 4 00 од .

Для осуществл ия г тийного обсл ивания техники ен аран уж

В нам ео хо екб димо предъявить ч на ее покупку вместе с

г антийным талоном тификатом В против номар (сер ).

случае г арантийные обязательства не д ствитель ны ей .

СРОК СЛУЖБЫ лет в з и мости от модели : 8-10 ( ав си ).

Okap wyci gowy dekoracyjny ą

Szanowny kliencie,

Jeste my przekonani, e zakup naszego okapu ś ż

wyci gowego w pe ni zaspokoi wszystkie Twoje potrzeby. ą ł

Prosz uwa nie przeczyta tę ż ć ę instrukcj obs ugi w celu ę ł

uzyskania jak najlepszych rezultatów u ytkowania ż

produktu.

INSTRUKCJA INSTALACJI, OBS UGI I U YTKOWANIA Ł Ż

PO ACZENIE ELEKTRYCZNE Ł

Przewód zasilaj cy nale y pod czy do gniazda ą ż łą ć

wtykowego lub instalacji sta ej poprzez wy cznik ł łą

biegunowy, o odleg o ci mi dzy stykami biegunów min. ł ś ę

3mm.

Producent nie ponosi odpowiedzialno ci za jakiekolwiek ś

szkody powsta e w wyniku nie zachowania wszystkich ł

obowi zuj cych i koniecznych norm bezpiecze stwa dla ą ą ń

prawid owej i normalnej eksploatacji czł ęści elektrycznych.

PANEL STERUJ CY PI CIOPRZYCISKOWY Ą Ę

Panel sterujący umieszczony jest na froncie urz dzenia i ą

zawiera :

- 3 prze czniki silnika ( pr dko 1,2 i 3) (Rys.D) łą ę ść

- prze cznik wy czaj cy silnik (Rys.C) łą łą ą

- kontrolka pracy silnika (Rys.A)

- prze cznik o wietlenia (Rys.B) łą ś

Elektroniczny panel sterowania

Panel ten znajduje si na przedniej c z ci okapu i zawiera: ę ęś

- 3 stopnie kontroli pracy silnika (1,2 i 3 stopie ) ń

(rys. D)

- kontrolk wietlnę ś ą arówki ( rys. E) ż

- kontrolk wietlnę ś ą pracy silnika (rys. G)

- w cznik wiat a ( rys. F) łą ś ł

STEROWANIE CZASOWE:

Do sterowania czasowego,

przy wybranej pr dko ci, nacisn guzik na 2 sekundy, do ę ś ąć

momentu zga ni cia wiate ka. Timer b dzie pracowa 15 ś ę ś ł ę ł

minut.

Po up ywie tego czasu silnik zatrzyma si , a wiat o ł ę ś ł

zga nie. Je eli natomiast chcemy j przerwaś ż ą ć ż, nale y

nacisn jeden raz guzik czasomierza, co spowoduje ąć

zatrzymanie pracy silnika.

NL3

Panel steruj cy umieszc zony jest na froncie urz dzenia i ą ą

zawiera:

- w cznik o wietlenia (el. K) łą ś

- przycisk w /wy silnika (el. L) ł ł

- przycisk zmniejszaj cy pr dko pracy silnika (el. M) ą ę ść

- wska nik zakresu pracy silnika (el. N) ź

- przycisk zwi kszaj cy pr dko pracy silnika (el. O) ę ą ę ść

- przycisk aktywuj cy zakres pracy okapu TURBO (el. P) ą

- przycisk za czaj cy programator pracy okapu (el. Q). łą ą

Po za czeniu tej funkcji okap pracuje przez 5 minut na łą

wybranym biegu i po tym czasie nast puje automatyczne ę

wyłączenie urz dzenia. ą

CZTEROBIEGOWY PANEL KONTROLNY

Panel steruj cy umieszc zony jest na froncie urz dzenia i ą ą

zawiera :

- 4 przyciski kontroluj ce prac silnika (zakres ą ę

1,2,3 i Turbo) (Rys. R)

- przycisk o wietlenia ś

PANEL STEROWANIA TOUCH CONTROL

Panel ten znajduje si na przedniej cz ci okapu i ę ęś

zawiera:

-Wska nik/przycisk ostrze enia oczyszczania filtrów ź ż

(patrz T).

Aktywuje si okresowo w celu powiadomienia o ę

konieczno ci wyczyszczenia filtrów. Dezaktywuje si ś ę

po jednokrotnym przyci ni ciu. ś ę

przycisk za czaj cy programator pracy okapu łą ą

(el. U).

Po za czeniu tej funkcji okap pracuje przez 5 minut łą

na wybranym biegu i po tym czasie nast puje ę

automatyczne wy czenie urz dzenia. łą ą

w cznik o wietlenia (el. V) łą ś

Po przyci ni ciu pozwala na regulacj wiat a. ś ę ę ś ł

-przycisk w /wy silnika (el. W) ł ł

-3/4 stopnie kontroli pracy silnika (1,2, 3 i 4 stopie ) ń

(rys. X)

SILNIK ELEKTRYCZNY OTWARCIA OKAPU (ZEN

model)

W czenie urz dzenia przy dowolnie ustawionej łą ą

pr dko ci powoduje uruchomienie silnika ę ś

elektrycznego, który steruje wysuni ciem przedniej ę

cz ci okapu w ęś

celu uzyskania maksymalnej wydajno ci wyci gu. ś ą

Po wy czeniu urz dzenia, wraca ono automatycznie łą ą

do pierwotnej pozycji, zajmuj c minimaln ilo ą ą ść

miejsca.

WA NE: Ż

•

Nie pod cza wylotu okapu do rury wentylacji lub łą ć

gorącego powietrza. Przed pod aczeniem do komina ł

nale y uzyska pozwolenie od osoby odpowiedzialnej ż ć

za budynek. Nale y byż ć ż pewnym, e pomieszczenie

ma wystarczaj c wentylacj w przypadku gdy okap ą ą ę

u ywany jest jednocze nie z innymi urz dzeniami. ż ś ą

•

Nie pozostawia sm a cego si posi ku bez nadzoru, ć żą ę ł

poniewa mo e nast pi przegrzanie t uszczu i go ż ż ą ć ł

zapalenie. Ryzyko wzrasta przy u yciu oleju. ż

•

Nie nale y u ywa okapu w miejscach, gdzie dzia a ż ż ć ł

inne urz dzenie wyci gowe, gdy mo e to zak óci ą ą ż ż ł ć

jego prac . ę

•

Aby unikn ewentualnego po aru, nale y ąć ż ż

skrupulatnie przestrsega wymienionych przepisów i ć

regularnie czy ci filtry. ś ć

•

W przypadku wy adowa elektrycznych istnieje ł ń

mo liwo zaprzestania pracy urz dzenia. Nale y ż ść ą ż

nacisn wtedy przycisk OFF a nast pnie ON, a okap ąć ę

ponowmie podejmie prac . Nie istnieje przy tym ę

żadne ryzyko.

•

W przypadku uszkodzenia kabla zasilaj cego ą

naprawy mo e dokona tylko elektryk. ż ć

•

Nigdy nie nale y wymienia arówek przy ż ć ż

pod czonym okapie do sieci elektrycznej. łą

•

Urz dzenie musi by umieszczone w takim miejscu ą ć

aby zapewni atwy dost p do ród a energii. ć ł ę ź ł

•

Okap musi by zainstalowany minimalnie 65 cm nad ć

p yt grzejn lub palnikami. ł ą ą

•

Urz dzenie mo e przesta dziaą ż ć ł ća w warunkach

meteorologicznych wywoł ą łuj cych zak ócenia

elektryczne. Aby przywróci jego normalne, w pe ni ć ł

bezpieczne dzia anie wystarczy je wy czy (OFF) i ł łą ć

ponownie uruchomi (ON). ć

•

Urz dzenie nie jest przezn aczone do u ytku osób ą ż

(w cznie z dzie mi) o ograniczonych zdolno ciach łą ć ś

ruchowych, zmys owych lub umys owych, ani takich, ł ł

którym brak odpowiedniego do wiadczenia lub ś

wiedzy. Wyj tek stanowi wszyscy Ci, którzy ą ą

pozostaj pod nadzorem osoby odpowiedzialnej za ą

ich bezpiecze stwo lub zostali przez ni ń ą

poinstruowani w zakresie obs ugi aparatu. ł

•

Nale y czuwa nad tym, aby dzieci nie bawi y si ż ć ł ę

aparatem.

•

Powietrze nie m o e by usuwane przez przewody ż ć

sł żą ąu ce do odprowadzania dymu pochodz cego z

urz dze spalaj cych gaz lub inne paliwa (takie ą ń ą

zagro enie nie istnieje w przypadku aparatów ż

przeznaczonych do pracy w obiegu wewn trznym). ę

•

Je li okap kuchenny u ywany jest razem z ś ż

urz dzeniami zasilanymi energi inn ni ą ą ą ż

elektryczna, to podci nienie w pomieszczeniu nie ś

mo e przekracza 4 Pa (4x10-5 bara). ż ć

•

Nie nale y nigdy u yważ ż ć okapu w pomieszczeniu, w

którym zainstalowano inne urz dzenia ą

odprowadzaj ce opary na zewn trz, o ile nie m o na ą ą ż

w nim zapewni idealnej wentylacji. ć

•

Niniejszy okap m o e zosta zainstalowany wy cznie ż ć łą

nad elektryczną p yt kuchenn lub p yt gazow ł ą ą ł ą ą

wyposa on w maksymalnie 4 palników. ż ą

•

W przypadku instalacji okapu kuchennego nad

gazowym elementami grzejnymi, minim alna

odleg o mi dzy powierzchni podstawy palników i ł ść ę ą

doln cz ci urz dzenia powinna wynosi 65 cm. ą ęś ą ą ć

Je li instrukcja obs ugi gazowego elementu ś ł

grzejnego przewiduje inn odleg o , nale y j ą ł ść ż ą

uwzgl dni . ę ć

•

Je eli przewidziano instalacj okapu kuchennego nad ż ę

elektrycznymi elementami grzejnymi, minim alna

odleg o mi dzy powierzchni podstawy pól ł ść ę ą

grzejnych i doln cz ci urz dzenia figuruje na ą ęś ą ą

szablonie monta owym. ż

•

Nale y przestrzega rozporz dze dotyczż ć ą ń ących

usuwania oparów.

OBS UGA Ł

-Czyszczenie

Przed jak kolwiek czynno ci , zawsze nale y upewni si , ą ś ą ż ć ę

ż ł ł ąe okap nie jest pod aczony do zasilania, a prze aczniki s

w pozycji: wy aczony. Czy ci powierzchni zewn trzn ł ś ć ę ę ą

przy pomocy płynnego, nie r cego rodka czyszcz cego. ż ą ś ą

Nie u ywa rodków zawieraj cych proszek do szorowania. ż ć ś ą

-Wymiana arówki ż

Przed przyst pieniem do wymiany arówki, nale y upewni ą ż ż ć

si , e wyci g jest wy aczony. ę ż ą ł

Nast pnie wyj filtr t uszczowy i wykr ci arówk . ę ąć ł ę ć ż ę

Wkr ci now arówk o mocy nie wi kszej nię ć ą ż ę ę ż podana w

Charakterystyce Technicznej. Umie ci filtr na miejscu. ś ć

-Czyszczenie filtra

W zale no ci od intensywno ci u ytkowania filtr powinien ż ś ś ż

by czyszczony nie rzadziej ni raz w miesi cu w ć ż ą

zmywarce lub gor cą ą wod z detergentem. ą

Je eli czyszczenie m a miejsce w zmywarce filtr powinno ż

ustawi sić ę pionowo, co zapobiega odk adaniu sił ę resztek

jedzenia. Po op ukaniu i wysuszeniu filtry nale y ł ż

zamontowa ponownie, jednak w odwrotnej kolejno ci. ć ś

Filtry w glowe powinny by wymieniane odpowiednio ę ć

do czasu pracy , optymalnie raz na trzy miesi ce (w ą

zale no ci od cz stotliwo ci pracy okapu) . ż ś ę ś

WA NE OSTRZE ENIE DLA U YTKOWNIKÓW Ż Ż Ż

OKAPÓW WYCI GOWYCH Z LAMPĄ Ą HALOGENOW Ą

Je eli lampa halogenowa ma by wymieniana musi by ż ć ć

zast piona lamp z aluminiowym reflektorem, nigdy ą ą

dwubarwn . Unika przegrzewania ą ć

PRODUCENT NIE PONSI ODPOWIEDZIALNO CI ZA ADNE Ś Ż

SZKODY POWSTA E NA SKUTEK NIEPRZESTRZEGANIA Ł

PRZEPISÓW ORAZ WSKAZÓWEK DOTYCZ CYCH Ą

INSTALACJI, OBS UGI I NIEPRAWID OWEGO Ł Ł

U YTKOWANIA OKAPU WYCI GOWEGO. Ż Ą

Producent o wiadcza, e niniejszy produkt spe nia ś ż ł

wszystkie podstawowe wymagania dotycz ce ą

niskonapi ciowego sprz tu elektrycznego zawarte w ę ę

dyrektywie 2006/95/EWG z dnia 12 grudnia 2006 roku oraz

kompatybilno ci elektromagnetycznej zgodnie z dyrektyw ś ą

2004/108/EWG z dnia 15 grudnia 2004 roku.

Fabrykant zastrzega sobie prawo do wyniku jakiegokolwiek

udoskonalenia technologicznego lub modyfikacji bez

wcze niejszego ostrze enia.ś ż

DEKORATÍV KONYHAI SZAGELSZÍVÓK

Tisztelt Vásárló:

Meg vagyunk gy z dve arról, hogy az Ön által vásárolt ő ő

konyhai szagelszívó mIndenben meg fog felelni az

igényeinek.

Kérjük olvassa el figyelmesen ezt a használati útmutatót, a

legtökéletesebb eredmény elérése érdekében.

ÜZEMBEHELYEZÉSI, KARBANTARTÁSI ÉS

HASZNÁLATI ÚTMUTATÓ

ELEKTROMOS BEKÖTÉS

Csatlakoztassa a hálózati csatlakozó zsinórt az aljzatba

vagy egy többpólusú kapcsolóhoz melynek a minimális

érintkez nyílása legalább 3 mm kell, hogy legyen. ő

A gyártó nem vállal felel sséget abban az esetben, ha a ő

bekötésre ill. az üzemeltetésre vonatkozó el írásokat nem ő

tartják be.

ÖT GOMBOS KAPCSOLÓT ÁBLA

Ez a kapcsolótábla az elszívó elején található és magában

foglalja:

- 3 motor fokozat kapcsoló ( 1,2,3 fokozat ) (D jel )

- Motor kikapcsoló gomb ( C jel )

- Motor jelz lámpa ki/ bekapcsológomb ( A jel) ő

- Világítás kapcsoló ( B jel )

Elektromos kapcsolótábla

Ez a kapcsoló tábla az elszívó elején helyezkedik el és

magában foglalja:

- 3 fokozatú motorkapcsolót (1 –es, 2 –es, 3 –

as fokozatok) ( D Rajz)

- Világítás ellen rz lámpa 6. Ábra (E rajz) ő ő

- Motor ellen rz lámpa ( G Rajz) ő ő

- Világításkapcsoló ( F Rajz)

ID KAPCSOLÓŐ

. Az id kapcsoló m ködtetéséhez, a ő ű

fokozat kiválasztása után, nyomja le a gombot 2

másodpercig amíg a világító jelz lámpa nem villan. Az ő

id kapcsoló ekkor 15 percig m ködik. ő ű

Ennek az id nek az eltelte után a motor leáll és a világítás ő

kikapcsol. Ha Ön az id beállítást m ködés közben ő ű

szeretné kikapcsolni, nyomja meg az id kapcsoló gombot ő

egyszer és a motor leáll.

NL3

Ez a kapcsolótábla az elszívó elején található és magában

foglalja:

- Világítás kapcsoló (K jel )

- Ki / Bekapcsolás ( motor ) (L jel )

- Motor sebességcsökkent gomb (M jel ) ő

- Motor fokozatkijelz (N jel ) ő

- Motor sebességnövel gomb (O jel ) ő

- A motor TURBO fokozatát aktiváló gomb (P jel )

- A motor id beállítását szabályozó gomb (Q jel ) ő

A készülék 5 percig az utoljára használt fokozaton

m ködik, majd minden egyes alacsonyabb fokozaton ű

további 5 percet, végül kikapcsol.

NÉGY SEBESSÉGES KAPCSOLÓTÁBLA

Ez a kapcsolótábla az elszívó elején található és magában

foglalja:

- 4 gomb a motor m ködtetéséhez ( 1,2,3 fokozat és ű

turbo ) ( R jel )

- Világítás kapcsoló

Touch control kapcsolótábla

Ez a kapcsoló tábla az elszívó elején helyezkedik el és

magában foglalja:

- A szű ő ő őr tisztítására figyelmeztet kijelz /gomb (ref. T).

A szű ő őr tisztításának szükségességét jelezve id szakosan

bekapcsol, egyszeri megnyomásra pedig kikapcsol.

-A motor id beállítását szabályozó gomb (11. rajz, U jel ) ő

A készülék 5 percig az utoljára használt fokozaton

m ködik, majd minden egyes alacsonyabb fokozaton ű

további 5 percet, végül kikapcsol.

-Világítás kapcsoló (11. rajz, V jel )

Benyomva tartva lehet vé teszi a megvilágítás ő

szabályozását.

-Ki / Bekapcsolás ( motor ) ( 11. rajz, W jel )

-3/4 fokozatú motorkapcsolót (1 –es, 2 –es, 3 –as, 4 -as

fokozatok) ( X Rajz)

Produktspecifikationer

Varumärke:	Nodor
Kategori:	Fläktkåpa
Modell:	Mirage Premium

Behöver du hjälp?

Om du behöver hjälp med Nodor Mirage Premium ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Fläktkåpa Nodor Manualer

Nodor Orion 900 Bruksanvisning

23 Februari 2025

Nodor NorBreeze CUBE GLASS ECO 90 BK Bruksanvisning

25 September 2024

Nodor Norbreeze ALIZE 80 SW Bruksanvisning

25 September 2024

Nodor NorBreeze ISLA BESTLA X 960RF Bruksanvisning

25 September 2024

Nodor NorBreeze BISE 900 SS Bruksanvisning

25 September 2024

Nodor NorBreeze CUDO 520 SS Bruksanvisning

25 September 2024

Nodor ISLA SLIMOS 900 A Bruksanvisning

24 September 2024

Nodor NorBreeze MISTRAL 90 SW Bruksanvisning

24 September 2024

Nodor NorBreeze ISLA BESTLA WH 960RF Bruksanvisning

24 September 2024

Nodor NorBreeze MISTRAL 70 SW Bruksanvisning

23 September 2024

Fläktkåpa Manualer

Nyaste Fläktkåpa Manualer

Bauknecht d 641 Bruksanvisning

9 April 2025

Bosch DEM63AC00 Bruksanvisning

9 April 2025

ATAG WS 9011 PC Bruksanvisning

9 April 2025

AEG DPE5950G Bruksanvisning

9 April 2025

Hansa OKP931TH Bruksanvisning

9 April 2025

Smeg CA9SRX Bruksanvisning

9 April 2025

Oranier Mendo Isola 90 Bruksanvisning

9 April 2025

KitchenAid KCIP1010 Bruksanvisning

9 April 2025

Faber Lithos Bruksanvisning

9 April 2025

Oranier Fabia 60 S Bruksanvisning

9 April 2025
