Intended Use

The door chain increases property security when residents are inside the respective building or room.

The door chain is intended for apartment and house entrance doors made of wood, steel, aluminium and

composite materials. In the case of plastic and compound materials, a metallic prole must be available at

the assembly positions or a metallic plate underlaid on the other side.

Any other use is considered unintended use. Unauthorised modications or reconstructions not de-

scribed in the manual are not permitted and could cause the product to be damaged.

Safety Instructions

WARNING! Risk of suocation! Children can swallow small parts, packaging

and protective foils. Keep the product and packaging out of reach of chil-

dren!

IMPORTANT! Improper assembly can lead to property damage. Install the door chain

as described in this assembly manual. Only use the assembly material supplied.

IMPORTANT! DO NOT use spray oils or anything similar. Clean the door chain occa-

sionally with a dry cloth. The mechanism inside is already greased at the factory.

During assembly, pay attention that no wood chippings or similar bits get into the

lock or cylinder housing.

Installation

1 Disassemble the lock unit of the door chain holder, which consists of the assembly base (1), lock housing

(2), cylinder housing (3) and housing cover (4), by removing the screw (5).

2 Choose the assembly position for the lock unit. Hold the assembly base (1) at the required position

to mark the two drill holes. Then drill the two holes using a 6mm drill, insert the dowels (10) and x

the assembly base (1) with two screws (9).

3 Fit the lock housing (2) on the base (1) to mark the two drill holes. Drill the holes, insert the dowels

(10) and x the lock housing (2) in place with 2 screws (9).

4 Insert the cylinder housing (3) and t the housing cover (4). Screw the lock housing and housing

cover together using the screw (5).

5 Insert the holding pin (8) in the lock housing so that the head of the pin points towards the door. Move

the holding pin (8) to its locking position and x in place with the grub screw (6).

6 Engage the door chain in the lock housing by means of the locking bolt (7).

7 Lay the door chain retaining ring over the holding pin (8).

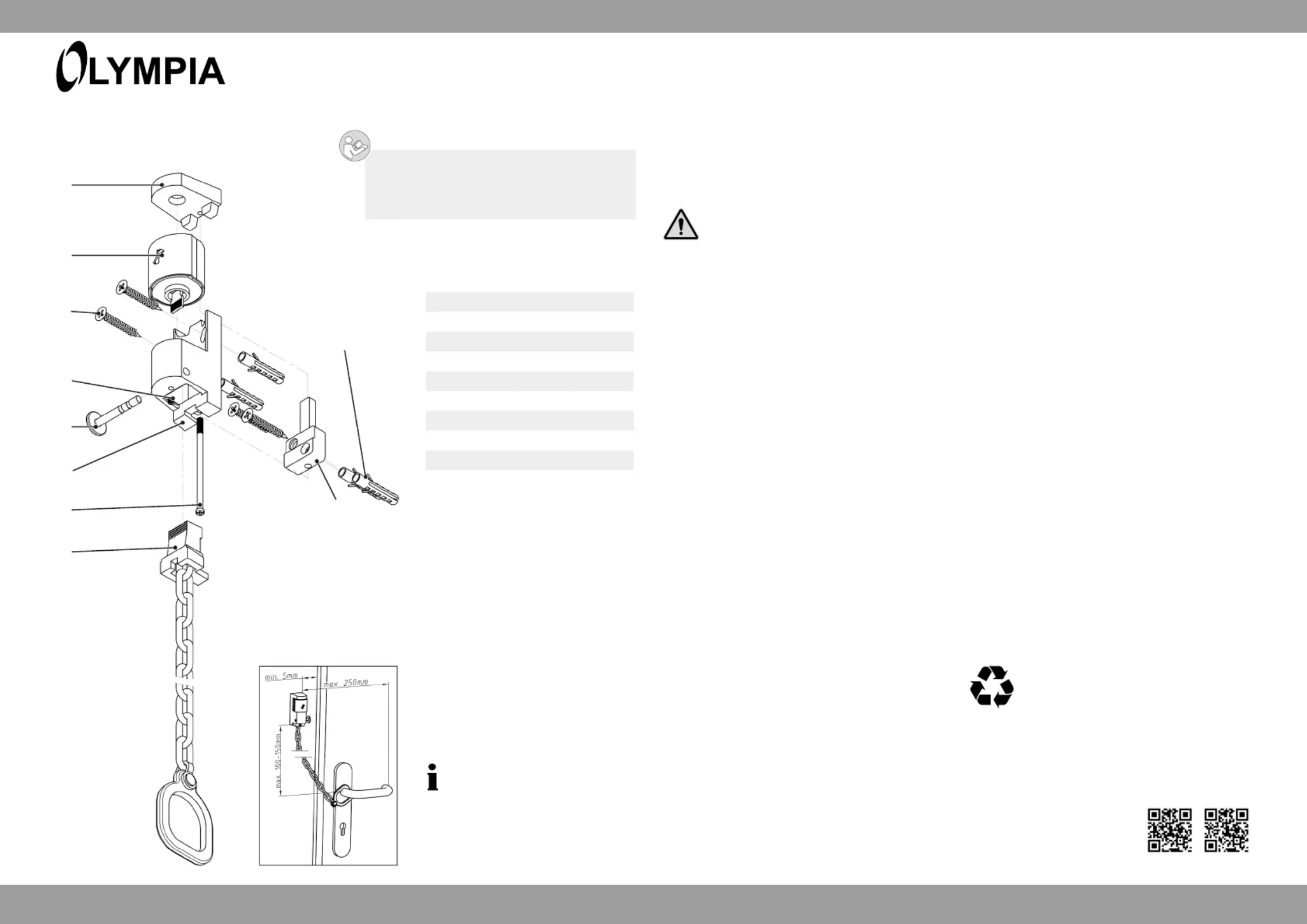

Assembly Manual

Door Chain TK15 / TK20

General View

1Assembly base

2Lock housing

3Cylinder housing

4Housing cover

5Screw M3x75 mm

6Grub screw

7Door chain with locking bolt

8Holding pin

9Screws 5x35 mm

10 Dowel

Guarantee

The period of guarantee is 24 months. The period

of guarantee begins on the date of purchase.

It is essential to keep the purchase receipt and

original packaging. If a problem occurs, please

visit our Return Merchandise Authorization (RMA)

in the Support section of our web site at

www.olympia-vertrieb.de

In the case of further queries, please contact our

hotline 01805007514 (costs via German landline

at time of going to print: 14 ct/min., max. 42 ct/

min. via a mobile network).

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1 - 45527 Hattingen

Disposal

Help protect the environment and

dispose of the product and packaging

materials according to the applicable

local regulations.

Further Information

Further information on this product is available at

http://productip.com/?f=84fc1 /

http://productip.com/?f=841

Or scan this QR code.

Tools Required

■Cross-tip screwdriver

■6 mm drill bit

■Marker, scriber

Scope of Delivery

Check the package supplied is

complete:

■Door chain

■Assembly material

Subject to change without prior notice. v1.0, 10.2018 Art. No. 7054 / 7055

Read the assembly manual thoroughly and

observe the information contained during

installation. Keep the assembly manual in a

safe place for future reference.

Observe the assembly

dimensions specied.
