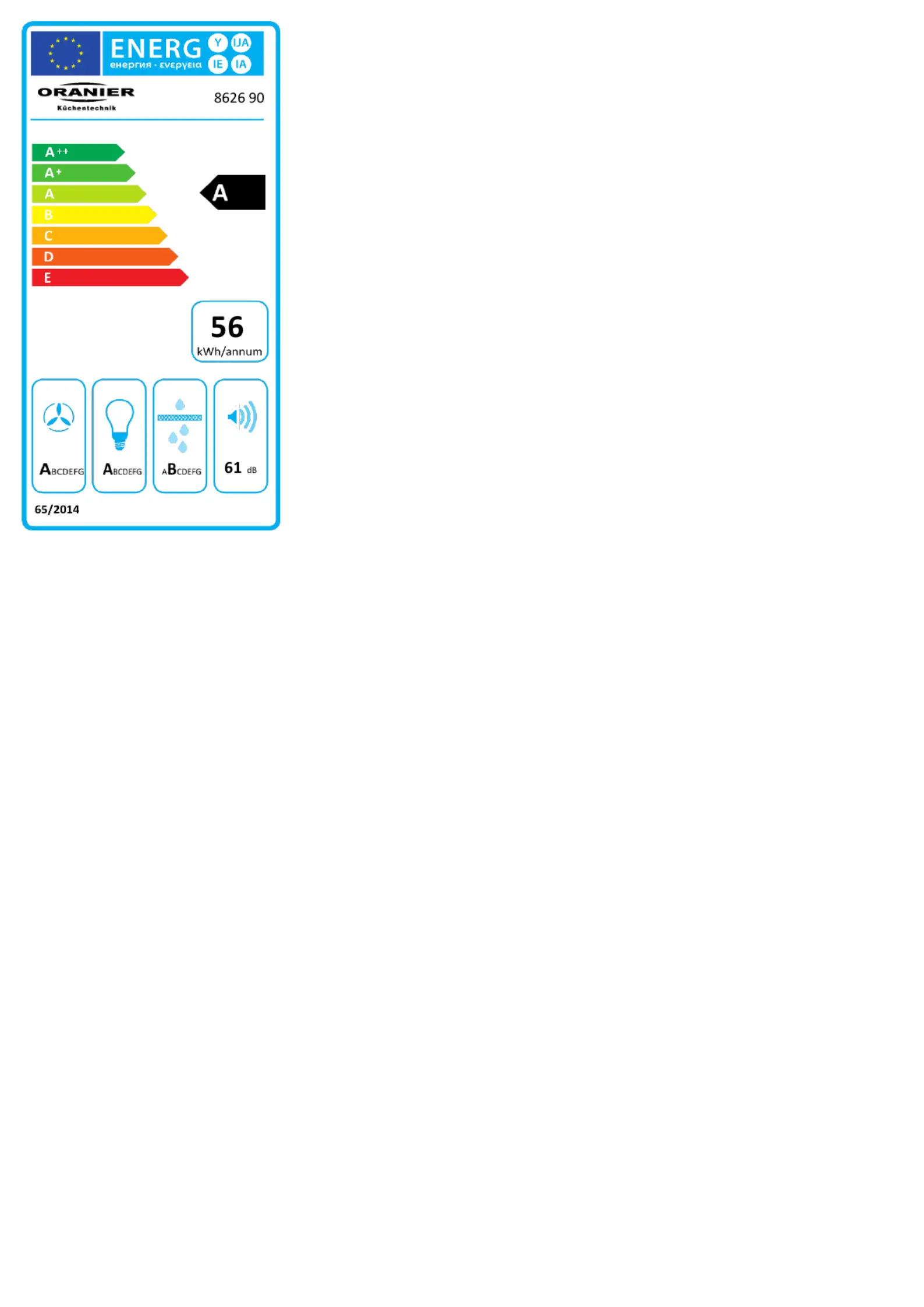

Sida 1/32

4051543083476 / 4051543083438 / 4051543082677

8626 90 · 8626 75 · 8626 60 · 1018

Bedienings- en installatieaanwijzingen

Wandschouw afzuigkap

met IR-afstandsbediening

Opal 90 S

Opal 75 S

Opal 60 S

Inhoudsopgave

Veiligheidsaanwijzingen 3

Uw toestel, een overzicht 4

Bediening van de kap 5

Bedieningseenheid 5

Naloopstand 5

Metaalvetfilter-verzadigingsindicatie "F” 5

Welk vermogensniveau moet gekozen

worden? 5

Elektronische besturing 6

Toestelmotor in- / uitschakelen 6

Vermogensregeling 6

Verlichting in- / uitschakelen 6

Onderhoud, reiniging en service 7

Onderhoudsintervallen 7

Reiniging van de kap 7

Metaalvetfilter reinigen 8

Actief koolstoffilters vervangen

(alleen recirculatie functie) 9

LED-lampen

vervangen 9

In geval van een storing 10

Klantendienst 11

Montage van de kap 11

Afvoerlucht- of recirculatie functie? 11

Aanwijzingen over constructieve voorwaarden 12

Elektrische aansluiting 12

Belangrijke aanwijzingen 12

Overzicht leveromvang 13

Montageschets 14

Wandmontage 15

Luchtslang monteren 16

Netaansluiting tot stand brengen 16

Schachtmontage 17

Ingebruikname 17

Aanwijzingen voor de vermindering

van de milieu-invloeden 18

Technische gegevens 18

Productkaart volgens

EU-Verordeningen 65/2014 en 66/2014 19

Afmetingen 22

Afzuigkappen in het afvoerluchtbedrijf -

Tips en trucs 23

Afzuigkappen in de recirculatie functie -

Tips en trucs 26

Aanwijzingen voor de afvalverwijdering 29

ORANIER-fabrieksgarantie 30

5 jaar garantie voorwaarden op

ORANIER-inbouwapparaten 31

Geachte klant,

hartelijk dank dat u voor een ORANIER-

huishoudelijk toestel gekozen hebt!

ORANIER-huishoudelijke toestellen bieden u uitgeki-

ende en betrouwbare techniek, functionaliteit en een

aansprekend design.

Mocht u, ondanks onze zorgvuldige kwaliteitscontrole,

een klacht hebben, neem dan contact op met onze

centrale klantendienst, hier zal men u graag helpen:

Aanvraag voor klantendienst

eMail klantenservice@oranier.com

Telefoon 0031-481-353463

Telefax 0031-481-352625

Alle diensten zijn bereikbaar

Ma-vr 9.00 - 17.00 uur

Buiten de kantooruren kunt u ons uw wensen ook per

e-mail of fax meedelen.

Voor algemene aanvragen over onze producten en

hun werking kunt u zich per e-mail wenden tot:

keukentechniek@oranier.com

OPMERKING:

U kunt deze bedienings- en installatieaanwijzing op de

website

www.oranier-keukentechniek.nl

downloaden. Daar vindt u ook meer informatie over

producten en accessoires.

Dit toestel is alleen geschikt voor privégebruik.

Elk ander gebruik van het toestel is niet toegestaan.

De gebruikte illustraties in deze bedienings- en instal-

latieaanwijzing zijn schematisch en afhankelijk van

het model.

• Debedieningsaanwijzingiseenbestanddeelvanhettoestel.

Bewaar het document zorgvuldig.

• Deafzuigkapmagalleenbovenelektrischeofgaskookplatengebruikt

worden. Onze toestellen zijn niet geschikt voor commercieel gebruik,

alleen voor huishoudelijk gebruik.

• Tijdenshetbedrijfvandeafzuigkapmoetendemetaalvetfiltersaltijd

gebruikt worden, anders kan zich vet in de kap en in het

afvoerlucht-systeem afzetten.

• Bijgaskookplatenmoetuitgeslotenwordendatdekookplaatnietzonder

kookgerei gebruikt wordt. Bij open gasvlammen kunnen delen van de

afzuigkap door de opstijgende sterke hitte beschadigd worden.

• Flamberenonderdeafzuigkapiswegenshetbrandgevaar

verboden. De opstijgende vlam kan de in het filter afgezette vet

ontsteken.

• Friturenofhetwerkenmetoliënofvetonderdeafzuigkapmagwegenshet

brandgevaar enkel onder permanent toezicht

gebeuren. Bij reeds meerdere keren gebruikte olie neemt het risico voor

zelfontbranding toe!

• Anderewerkenmetopenvlamzijnverboden.Zezoudeneenbrandkunnen

produceren en de metaalvetfilters of andere delen kunnen beschadigen.

Uitzondering hierop is het vakkundige gebruik van een gasoven.

• Bijgelijkmatigbedrijfvandeafzuigkapinhetafvoerluchtbedrijfen

stookplaatsen mag in de opstelruimte van de stookplaats de onderdruk niet

groter zijn dan 4 Pa (4 x 10-5 bar). In elk geval moet advies gevraagd worden

aan de bevoegde schoorsteenveger.

•  Dekapmagingeengevalopeeninbedrijfzijnderook-ofuitlaatgasoven

van andere toestellen (boiler, ketel, oven, etc.) aangesloten

worden. Er mag ook geen schacht gebruikt worden die dient om ruimtes met

stookinrichtingen te verluchten en te ontluchten!

• Omwille van veiligheidsredenen moet de afstand tussen de onderzijde van

de kap en kookvlak bij elektrische kookplaat minstens 40 cm en bij gas kook-

plaat minstens 65 cm bedragen.

Veiligheidsaanwijzingen voor het gebruik

VOORZICHTIG!Aanraakbaredelenkunnenheetwordenwan-

neer ze met kooktoestellen gebruikt worden.
