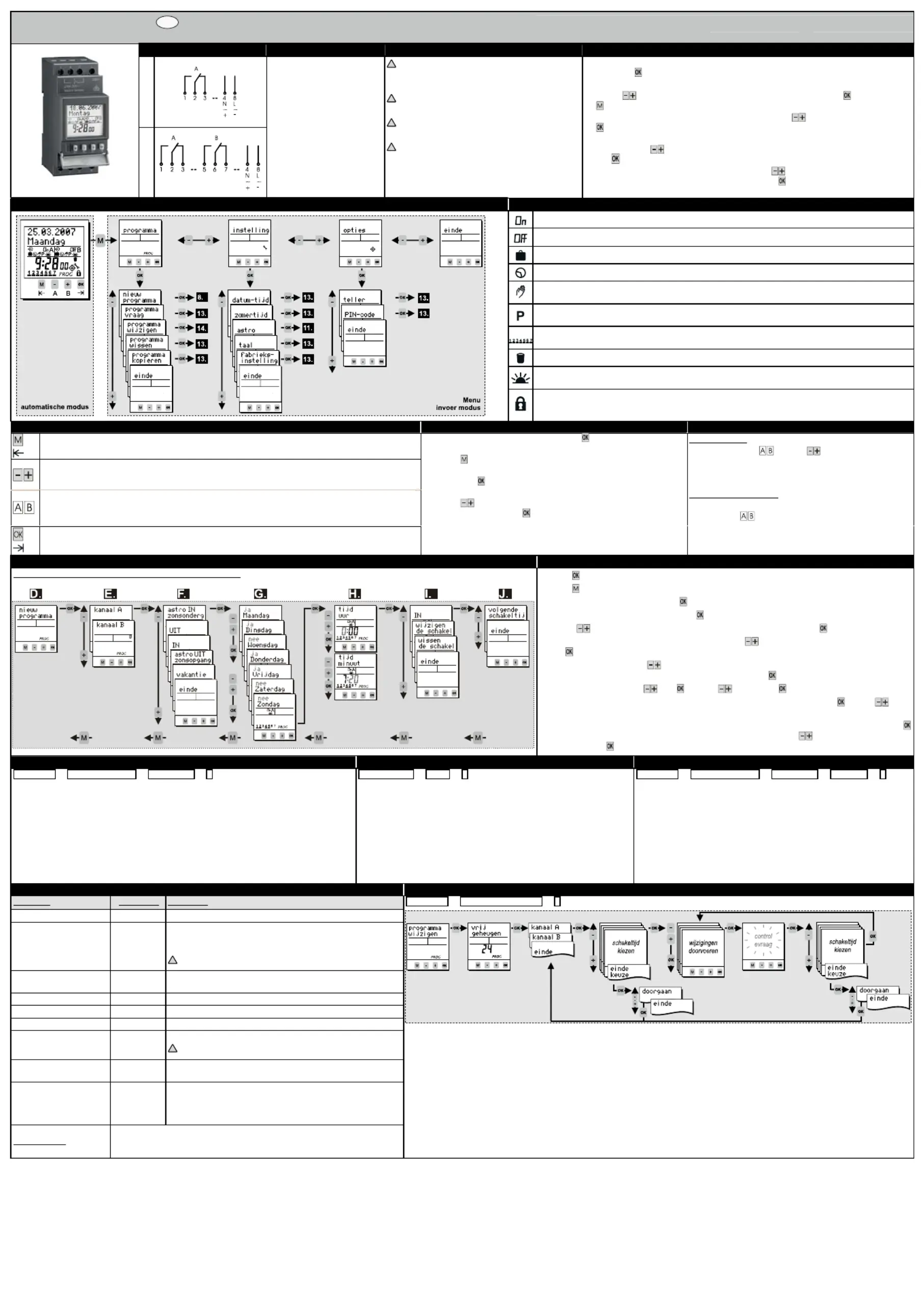

BA SC28X3pro-1724X3pro N; ES, PT, NL, SE - 22382 - 2008.01-01
Gebruiksaanwijzing
NL
Schakelklok met astro functie
Aansluitschema Inhoudsopgave 1. Veiligheidsinstructies 2. Eerste inbedrijfstelling
1 kanaal
2 kanalen
1. Veiligheidsinstructies
2. Eerste inbedrijfstelling
3. Functie overzicht
4. Symboolverklaring
5. Functies van de toetsen
6. Gebruiksaanwijzing
7. Kanaal ON OFF / Permanent P
8. Schakeltijd programmeren
9. Voorbeeld van een programmering
10. Astro functie
11. Astro instellingen
12. Vakantieschakeling
13. Overige instellingen
14. Programma wijzigen
!
In verband met brandgevaar of het risico op een
elektrische schok dient inbouw en montage
uitsluitend door een elektro vakman te geschieden.
!
Uitsluitend aansluiten op de spanning en frequentie
zoals aangegeven op het typeplaatje!
!
Na het openen van de schakelklok of aanbrengen
van wijzigingen vervalt de garantie.
!
De schakelklok dient zo geïnstalleerd te worden, dat
het functioneren niet beïnvloed kan worden door
extreem hoge stoorstralingen.
De schakelklok wordt in slaapstand afgeleverd. Het display is uit.
U drukt de -toets 1 seconde in, het display wordt geactiveerd.
De schakelklok is voorgeprogrammeerd met de actuele datum, tijd en zomertijdregeling.
Met de -toetsen stelt u de gewenste taal in, bevestigen doet u met (Opm.: met de
-toets kunt u altijd een stap terug).
Datum, tijd en zomertijdregeling, indien gewenst met de -toetsen instellen, telkens met
bevestigen.
Voor de astro functionaliteit is het bij de volgende stap noodzakelijk dat u uw positie
ingeeft. Met de -toetsen kiest u tussen de opties plaats of positie. Uw keus bevestigen
met (positie ingeven d.m.v. ‘plaats’ in het positiemenu).
Tenslotte de meest dichtbij gelegen plaats met de -toetsen uitkiezen resp. de exacte
positie van uw standplaats ingeven. Bevestigen met .
3. Functie overzicht 4. Symboolverklaring
Kanaal ingeschakeld/programmering IN
Kanaal uitgeschakeld/programmering UIT
Voor de actuele datum is een vakantie/datumschakeling actief.
De actuele schakeltoestand heeft betrekking op de geprogrammeerde standaard schakeltijd.
De actuele schakeltoestand heeft betrekking op de handmatige omschakeling van het programma en wordt
door het opgeslagen programma bij de volgende schakeltijd veranderd.
De actuele schakeltoestand heeft betrekking op de handmatige omschakeling en blijft behouden, tot deze
handmatig terug gezet wordt (7).
Dagen van de week maandag….zondag. In de programmeermodus wordt onderstreept aangegeven welke
dagen van de week geactiveerd zijn.
Verschijnt bij ‘programma wissen’.
Astro functie: de actuele schakeltoestand heeft betrekking op de zonsondergang of zonsopgang, rekening
houdend met een mogelijke geprogrammeerde verschuiving (10/11).
De schakelklok is d.m.v. PIN geblokkeerd. Ingeven van een PIN-code is vereist (13).
5. Functies van de toetsen 6. Gebruiksaanwijzing 7. Kanaal ON OFF / Permanent P
1. Wisseling van de automatische modus naar de invoer-modus.
2. Terug-functie (een niveau terug).
1. Invoer-modus: Keuzemogelijkheid tussen verschillende opties.
2. Invoer-modus: Wijzigen van de knipperende plaats.
1. Automatische modus: in- of uitschakelen van een kanaal tot de volgende geprogrammeerde schakeltijd.
2. Automatische modus: Toets langer dan 3 seconden ingedrukt houden = permanente schakeling (7).
1. Activeren van de schakelklok door deze langer dan 1 seconde te gebruiken (zonder netspanning).
2. Bevestigen van de keuze of de programmering.
Gangreserve (zonder netspanning): Toets 1 seconde in werking
stellen, het display schakelt in.
Met de -toets kunt u in de programmering altijd een stap/niveau terug.
Aan het slot van een complete invoer verschijnt einde. Nadat u
einde met heeft bevestigd, keert u naar de automatische modus
terug.
Met de -toetsen wijzigt u uw keuze van einde naar doorgaan.
Nadat u doorgaan met
heeft bevestigd, keert u terug naar het begin
van het menu.
Indien u einde tijdens het invoeren kiest, gaat de schakelklok zonder
opslaan van de gegevens naar de automatische modus terug.
Kanaal ON OFF
Door middel van de -toetsen ( -toetsen) kunnen de
kanalen handmatig geschakeld worden. Deze handmatige
schakeling wordt door het handsymbool weergegeven en blijft
tot de volgende geprogrammeerde schakeling geldig.
Permanente schakeling P
Permanente schakeling wordt bereikt door 3 seconden op de
kanaaltoetsen te drukken. Het kanaal is dan permanent IN
of UIT. De schakeltoestand blijft tot een volgende handmatige
schakeling (3 seconden drukken) gehandhaafd.
8. Schakeltijd programmeren (zie ook programmeervoorbeeld onder punt 9) 9.Voorbeeld van een programmering van normale (standaard) schakeltijden
Voor stap A. tot C. zie punt 9 (voorbeeld van een programmering)
A. Toets 1 seconde indrukken. Op het display verschijnt de automatische modus.
B. Toets indrukken. U bevindt zich nu in de invoer-modus.
C. Het programma bevestigen met de -toets.
D. Nieuw programma bevestigen met de -toets.
E. Met de -toetsen kunt u het gewenste kanaal uitkiezen, bevestigen met de -toets.
F. Voor normale inschakel- of uitschakeltijd kiest u met de -toetsen IN of UIT, uw keuze bevestigt u
met (Astro schakeltijden astro IN of astro UIT, zie punt 10).
G. Hier kunt en moet u met de -toetsen de dagen van de week kiezen. Indien geschakeld wordt “ja” of
indien niet geschakeld wordt “nee”. Uw keuze bevestigen met .
H. Instelling van de tijd: Uren , dan , minuten en dan weer .
I. Controlevraag: Is de knipperende schakeltijd-samenvatting juist, bevestig dan met . Met de -toets
kunt u voor andere opties kiezen (wijzigen/wissen/einde).
J. Indien u de programmering wenst te vervolgen, bevestigt u de volgende schakeltijd dan met .
Indien u de programmering wenst te beëindigen, gaat u met de toetsen dan naar einde.
Bevestigen met .
10. Astro functie 11. Astro instelingen 12. Vakantieschakeling
Programma -> nieuw programma -> kanaal A/B -> …
De Astro functie geeft u de mogelijkheid overeenkomstig plaats gebonden zonsondergang
(astro-IN) dan wel zonsopgang (astro-UIT) geautomatiseerd schakeltijden te
programmeren. De programmering geschiedt volgens punt 8/9 met volgende verschillen:
U kiest voor de astro functies astro-IN of astro-UIT (9F).
Bij de programmering van een astro schakeltijd krijgt u geen tijdinvoer (8H/9H) aangeboden. In
plaats daarvan krijgt u de mogelijkheid een verschuiving te programmeren.Voorbeeld:
Indien u wenst, dat 20 minuten na zonsondergang het licht inschakelt, kiest u bij de
programmering van de astro-inschakeltijd bij verschuiving dan een tijdverschuiving van
20 minuten.
instellingen -> astro -> …
Volgende keuzes heeft u ter beschikking:
Positie plaats: Keuze uit land en stad.
Positie coordinaten: Invoer van de positie aan de hand van
breedte/lengtegraad en tijdzone.
Spertijd zonsopgang: Instelling van de vroegste schakeltijd voor de
astro-functie (zonsopgang).
Spertijd zonsondergang: Instelling van de laatste schakeltijd voor
de astro-functie (zonsondergang). Voorbeeld: het licht wordt niet later dan
22.00 uur ingeschakeld.
programma -> nieuw programma -> kanaal A/B -> vakantie -> …
Per kanaal kunt u een vakantietijd invoeren. U heeft de mogelijkheid per
dag een bepaalde periode permanent uit te schakelen (vakantie UIT)
of permanent in te schakelen (vakantie IN).
De programmering van de vakantieschakeltijd wordt beschreven in de
schakeltijdprogrammering (punt 8/9).
De keuze vakantie wordt in het menu nieuw programma niet meer
aangeboden, wanneer de vakantieschakeling reeds in gebruik is. De
vakantieschakeltijd kan dan via het menu programma wijzigen
(14) of
menu programma wissen (13) bewerkt worden.
13. Overige instellingen 14. Programma wijzigen
Menu-punt Hoofdmenu Toepassing
programma vraag programma Vraag schakeltijden/vraag geheugenplaats
programma kopiëren programma
Kopiëren van de schakeltijden van het ene kanaal naar het andere.
Hierbij wordt het kanaal niet overschreven, maar met aanvullende
schakeltijden gevuld.
!
Vakantieschakeltijden worden niet gekopieerd!
programma wissen programma Wissen van schakeltijd(en). U heeft de mogelijkheid alle kanalen,
een kanaal of afzonderlijke schakeltijden te wissen.
Datum-tijd instellingen Instelling datum en tijd.
Zomertijd instellingen Zomertijdinstellingen
Taal instellingen Taalkeuze
Fabrieksinstelling instellingen Terugzetten naar de afleverstand.
!
Datum, tijd en schakeltijden gaan verloren.
Teller opties Toont de bedrijfsuren en schakelimpulsen per kanaal en voor de
schakelklok totaal.
PIN-code opties
U kunt de schakelklok met een 4-cijferige PIN-code blokkeren.
Deze code kunt u bewerken, activeren of deactiveren. Indien u de
code vergeten bent, neemt u dan contact op met onze
klantenservice.
Reset-Funktion Drukt u alle 4 fronttoetsen gelijktijdig in gedurende 2 seconden. De schakelklok
wordt gereset. Schakeltijden worden niet gewist! Datum en tijd worden gewist.
Verder volgens eerste inbedrijfstelling (2).
programma -> programma wijzigen -> …
In het menu programma wijzigen heeft u de mogelijkheid geprogrammeerde schakeltijden per kanaal te wijzigen
