Sida 1/56

Gebruiksaanwijzing

Lucht-naar-water Hydromodule + Tank

Modelnr.

Binnenunit

WH-ADC0309K3E5

WH-ADC0309K6E5

WH-ADC0309K3E5AN

WH-ADC0309K6E5AN

Buitenunit

WH-UDZ03KE5

WH-UDZ05KE5

WH-UDZ07KE5

WH-UDZ09KE5

NEDERLANDS

Lees voor u het apparaat gebruikt deze

gebruikshandleiding grondig en bewaar deze voor

toekomstig gebruik.

WEB-ACXF55-34130-NL

Hartelijk dank voor het aanschaffen van een Panasonic-product.

De instructies voor installatie zijn bijgevoegd.

Voor het serienummer en jaar van fabricage zie de naamplaat.

Inhoudsopgave

Veiligheidsmaatregelen ...............................................4-16

Knoppen en scherm van de afstandsbediening ........17-18

Initialisering .....................................................................19

Snelmenu .......................................................................20

Hoe gebruikt u het snelmenu .....................................21-25

Menu’s .......................................................................26-47

Voor gebruiker

1 Functie instellen .................................................26-27

1.1 Week-timer

1.2 Vakantie-timer

1.3 Geluidsreductie-tim.

1.4 Prioriteit stil

1.5 Vrijg. back-up heat.

1.6 Tankverwarming

1.7 Sterilisatie

1.8 Mode tapw.

2 Systeem check ....................................................... 28

2.1 Energiemonitor

2.2 Systeeminformatie

2.3 Fout geschiedenis

2.4 Compressor

2.5 Verwarmer

3 Persoonlijke instell. ............................................29-30

3.1 Bediening nr.

3.2 Toetsgeluid

3.3 Contrast LCD

3.4 Achtergrondverl.

3.5 Achtergr. verlichting

3.6 Klokweergave

3.7 Datum & tijd

3.8 Taal

3.9 Wachtwoord ontgr.

4 Service contactpers. ............................................... 30

4.1 Cont.per 1 / Cont.per 2

Voor installateur

5 Instell. installateur > Systeeminstellingen ..........31-41

5.1 Optionele print

5.2 Zone & sensor

5.3 Verw.cap. Back-up

5.4 Vorstbeveiliging

5.5 W.tapwatercapaciteit

5.6 Aansluiting buffertank

5.7 Bodemplaat-verw.

5.8 Alternatieve buitensensor

5.9 Bivalente aansluiting

5.10 Externe schakeling

5.11 Aansl zonnecollector

5.12 Externe foutmelding

5.13 Vraagsturing

5.14 Gereed voor SG

5.15 Externe compressor schakeling

5.16 Vloeistofcirculatie

5.17 Modeschakeling

5.18 Geforceerd verw.

5.19 Gef. Ontdooi

5.20 Ontdooisignaal

5.21 Debiet pomp

5.22 Warmwat. Ontdooi

5.23 Verwarmingsregeling

5.24 Externe meter

5.25 Elektrische anode

6 Instell. installateur > Bedrijfsinstellingen ............42-46

6.1 Verw.

6.2 Koelen

6.3 Auto

6.4 Tapwater

7 Instell. installateur > Service instellingen ...........46-47

7.1 Maximale pompsnelheid

7.2 Afpompen

7.3 Betondrogen

7.4 Service contactpers.

8 Instell. installateur > Conﬁ guratie bediening ...........47

Reinigingsinstructies ..................................................48-49

Problemen Oplossen .................................................50-51

Informatie ...................................................................52-53

Zorg ervoor dat het systeem juist is geïnstalleerd door een erkende dealer

volgens de verstrekte instructies, voordat u het gaat gebruiken.

• De Panasonic lucht-naar-water warmtepomp is een split-systeem, bestaande uit twee units: een binnen- en een buitenunit. De

binnenunit bestaat uit de hydromodule en een warmtapwatertank van 200 l.

• In deze bedieningshandleiding wordt uitgelegd hoe u het systeem met de binnen- en buitenunits bedient.

• Raadpleeg voor de bediening van andere producten, zoals de radiator, de externe thermocontroller en de units onder de vloer, de

bedieningshandleiding van het betreffende product.

• Het systeem kan vergrendeld worden om te werken in de stand HEAT en de stand COOL uit te schakelen.

• De beschrijving van sommige functies in deze handleiding geldt misschien niet voor uw systeem.

• Zorg ervoor dat het gebruikte water schoon is. Als er water van een eigen waterput of bronwater wordt gebruikt, is het welllicht nodig om

hiervoor een extra waterﬁ lter te gebruiken.

• Gebruik geen water dat zout, zuren of andere verontreinigingen bevat, waardoor de tank en zijn onderdelen kunnen corroderen.

• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.

*1Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een

erkende installateur of onze erkende onderhoudspartners.

*2Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is)

Gebruiksomstandigheden

WH-UDZ -serie *1, *2

KOELEN (CIRCUIT)

VERWARMEN (TANK) VERWARMEN (CIRCUIT)

Wateruitlaattemperatuur (°C)

(Min. / Max.) - / 65*320 / 55 (onder omgevingstemperatuur -15 °C) *

20 / 60 (boven omgevingstemperatuur -10 °C) *

45 / 20

Omgevingstemperatuur buiten (°C)

(Min. / Max.)

-20 / 35 (WH-UDZ03KE5)

-25 / 35 (WH-UDZ05/07/09KE5) 10 / 43

Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en

zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren.

De unit wordt automatisch heropgestart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.

*3 Boven 55 °C alleen mogelijk met gebruik van reserve-verwarming.

Tussen een omgevingstemperatuur buiten van -10 °C en -15 °C, zal de wateruitlaattemperatuur geleidelijk verminderen van 60 °C naar 55 °C.

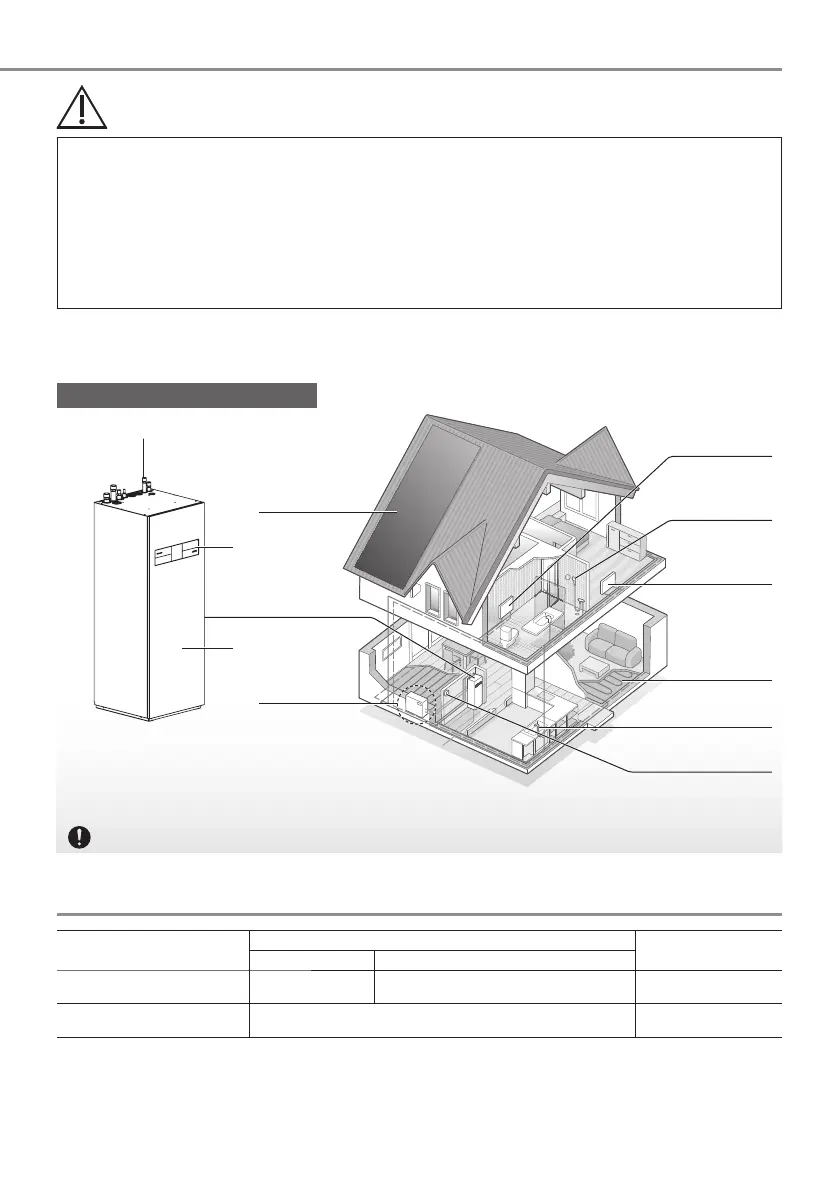

Systeemoverzicht

Radiator

Douche

Ventilator

convector

Vloerverwarming

Buitenunit

Zonnepaneel

Stroom Toevoer

Binnenunit

(De opbouw van de unit kan afhankelijk van het model

variëren)

Voorplaat

Afstandsbediening

Kinderen van 3 tot 8 jaar oud mogen alleen de kraan bedienen die met de boiler is verbonden.

Kraan

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat.

Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Opmerking:

Het is niet aanbevolen de Voorplaat er af te nemen.

(Slechts voor gebruik door ofﬁ ciele dealer/speciaal opgeleide monteur)
