Sida 1/4

PL PL GB GB GB GB GB

Dane techniczne

Maks. wymiar drzwi: 100 x 210 cm

Zakres dostawy

Wskazówka: Przy rozpakowywaniu produktu zwróć uwagę na to, żeby przez przeoczenie

nie wyrzucić materiału montażowego. Bezpośrednio po wypakowaniu skontroluj zakres do-

stawy pod względem kompletności oraz nienagannego stanu produktu i wszystkich części.

W żadnym wypadku nie montuj produktu, jeżeli zakres dostawy nie jest kompletny.

4 Łączniki narożne

4 Osłony na łączniki narożne

4 Proﬁle aluminiowe A

2 Proﬁle aluminiowe B

2 Proﬁle poprzeczne

2 Listwy typu click 1010 mm (proﬁl aluminiowy A)

2 Listwy typu click 910 mm (proﬁl aluminiowy A)

4 Listwy typu click 955 mm (proﬁl aluminiowy B)

2 Listwy zaciskowe

2 Złącza T

1 Osłona na złącze T

1 Uchwyt zewnętrzny

1 Uchwyt wewnętrzny

3 Zawiasy, części górne

3 Zawiasy, części dolne

2 Sprężyny

3 Płyty zamykające

1 Tkanina z włókna szklanego

12 Śrub z łbem wpuszczanym A

10 Śrub z łbem wpuszczanym B

3 Magnesy

1 Śruba z łbem wpuszczanym C

1 Aluminiowa płyta ochronna

2 Listwy mocujące do płyty ochronnej

2 Złącza proﬁli

1 Uszczelka szczotkowa

1 Instrukcja montażu

Wskazówki dotyczące bezpieczeństwa

J OSTRZEŻENIE! NIEBEZPIECZEŃSTWO UTRATY życia I

NIEBEZPIECZEŃSTWO NIESZCZĘŚLIWEGO WYPADKU DLA

MAŁYCH DZIECI I DZIECI! Nie pozostawiaj nigdy dzieci bez nadzoru

z materiałem opakowania i z produktem. Istnieje niebezpieczeństwo uduszenia się materia-

łem opakowania i niebezpieczeństwo utraty życia wskutek udławienia się. Dzieci często

nie doceniają niebezpieczeństw. Trzymaj stale dzieci z daleka od produktu. Produkt ten

nie jest zabawką.

Siatka aluminiowa na drzwi przeciw owadom

Wstęp

Przed rozpoczęciem montażu należy zapoznać się z produktem. W tym celu

należy uważnie przeczytać instrukcję montażu i wskazówki dot. bezpieczeństwa.

Produkt używać wyłącznie zgodnie z jego poniżej opisanym przeznaczeniem.

Prosimy o zachowanie instrukcji io jej dobre przechowywanie. W przypadku przekazania

produktu w ręce osoby trzeciej, prosimy o przekazanie także wszystkich należących do pro-

duktu instrukcji i innych dokumentów.

Użycie zgodne z przeznaczeniem

Niniejszy artykuł jest przewidziany jako ochrona przed owadami, takimi jak na przykład

muchy w mieszkalnych pomieszczeniach prywatnych. Inne zastosowania niż opisane

uprzednio lub zmiana produktu jest niedopuszczalna i może prowadzić do obrażeń ciała

i / lub uszkodzeń produktu. Producent nie przejmuje żadnej odpowiedzialności za szkody

powstałe wskutek sprzecznego z przeznaczeniem zastosowania produktu. Produkt nie jest

przeznaczony do celów zarobkowych.

Opis części

1 Łącznik narożny

1a Osłona na łącznik narożny

2 Proﬁl aluminiowy A

3 Proﬁl aluminiowy B

4 Proﬁl poprzeczny

5a Listwa typu click 1010 mm (proﬁl aluminiowy A 2)

5b Listwa typu click 910 mm (proﬁl aluminiowy A 2)

5c Listwa typu click 955 mm (proﬁl aluminiowy B 3)

6 Listwa zaciskowa

7 Złącze T

7a Osłona na złącze T

8 Uchwyt zewnętrzny

9 Uchwyt wewnętrzny

10 Zawias, część górna

11 Zawias, część dolna

12 Sprężyna

13 Płyta zamykająca

14 Tkanina z włókna szklanego

15 Śruba z łbem wpuszczanym A

16 Śruba z łbem wpuszczanym B

17 Magnes

18 Śruba z łbem wpuszczanym C

19 Aluminiowa płyta ochronna

20 Listwa mocująca do płyty ochronnej

21 Złącze proﬁli

22 Uszczelka szczotkowa

Cleaning and care

J Do not under any circumstances use corrosive or abrasive cleaning agents.

j Clean the ﬁbreglass fabric and frame with a lint-free, slightly damp cloth.

j Use a mild cleaning agent where necessary.

Installation video

For installation video visit www.feinheim.de.

Disposal

The packaging is made entirely of recyclable materials, which you may dispose

of at local recycling facilities.

Contact your local refuse disposal authority for more details of how to dispose of your

worn-out product.

Manufacturer / Service

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Service hotline: +49-9932-4025 897

E-mail: info@feinheim.de

Last Information Update: 01 / 2011

Ident no.: 012011-4

Step 20

Using a 2.5 mm drill bit, drill through the predrilled hole in the external handle

8 and

through the middle bar 4 (see Fig. H).

Step 21

Fit the internal handle 9 to the middle bar 4 from the rear and screw the internal handle 9

and the external handle 8 together with the screw C 18 (see Fig. H).

Installing the frame with the self-closing mechanism

Step 1

Mark the position of the hinge top part 10 . Ensure that the distance between the top and

bottom edges of the frame and hinge top part

10 is at least 15 cm. Drill the holes (see Fig. I).

Step 2

Push the springs 12 into the top and bottom hinge top parts 10 and ﬁx the spring 12 with

screw B 16 .

Step 3

Fix the hinge top parts 10 to the frame with the countersunk head screw A 15 (see Fig. I).

Step 4

Place the insect screen door on your door frame. If necessary, obtain the assistance of a sec-

ond person. Align the side of the insect screen door in which the magnets 17 are installed

(handle side) so that approximately 2.5 cm of the longitudinal proﬁle is in contact with the

door frame. This ensures that you are maximising the closing force of the magnets

17 (see

Fig. J). Now ﬁt the hinge top parts 11 over the springs 12 into the hinge top parts 11 (see

Fig. L). Hold the hinge bottom parts 10 on to the door frame and mark the positions where

the mounting holes are to be drilled.

Step 5

Drill the holes and screw the hinge bottom parts

11 to the door frame with the screws A 15.

Fix the closing springs with the screws B 16 into the hinge bottom parts

11 (see Fig. L).

Step 6

Fix the closure plates 13 with the countersunk head screws B 16 to the door frame at the

same height as the magnets 17 (see Fig. M).

Installing the frame without the

self-closing mechanism

Follow steps 1 and 3 of the section on “Installing the frame with the self-closing mechanism”.

Step 1

Clip the points of the hinge bottom parts 11 at a point no further than the end of the notch

(see Fig. K)

Note: Do not clip oﬀ the complete section, otherwise you will not longer be able to use the

hinge.

Step 2

Insert the hinge bottom parts 11 into the hinge top parts 10 . Follow Steps 4 to 6 of the section

on “Installing the frame with the self-closing mechanism”.

ﬁtted later. If necessary, use a rubber hammer to tap in the corner connector 1. Ensure that

the brush seal 22 is inserted into the corner connector 1 (see Fig. C).

Step 8

Fit the middle bar 4 prepared in Step 6 and the bar connectors 21 together and then push

the middle bar 4 from above into the prepared frame by pushing the bar connectors 21

into the grooves of the aluminium proﬁle A 2. If necessary use a rubber hammer to tap in

the bar connectors 21 evenly (see Fig. C).

Step 9

Cut the aluminium step 19 to width B less 1.2 cm using the saw. Remove any burrs from the

sawn edge using a ﬁle.

Step 10

Fit the ﬁxing strips 20

on the step 19 (see Fig. D).

Step 11

Place the step 19 on the frame. If necessary, push the middle spar 4 down slightly and tap

the step 19 into the grooves provided for this purpose using a rubber hammer (see Fig. D).

Attention: Make sure you do this precisely. The step 19 is very diﬃcult to remove again

once it has been ﬁtted.

Step 12

Insert magnets 17 into a corner connector 1 and a T-connector 7. Ensure that the mag-

nets 17 are positioned on the opposite side to the hinges, which will be ﬁtted later (see Fig. E).

Step 13

Connect the aluminium proﬁles A 2 and B 3 and the remaining middle bar 4 with corner

connectors 1 and T-connectors 7 in accordance with Fig. E. Before you connect the alumin-

ium proﬁle B 3 referred to above, push the brush seal 22 into the groove provided for this

purpose on one of the long side sides of the frame. Trim the brush using scissors, allowing it to

project 3 cm. Repeat this process on the opposite frame. Thread the brush seal 22 into the

groove of the aluminium proﬁle B 3. Now ﬁt the aluminium proﬁle B 3. Push Attention:

the projecting brush seals into the corner connectors when ﬁtting the parts together.

Step 14

Shorten the 2 click strips 5a to the same length as the aluminium proﬁles A 2. Shorten the

2 click strips 5b to the length of the aluminium proﬁles A 2 less 10 cm (see Fig. F).

Step 15

Add 1.3 cm to the lengths of the aluminium proﬁles B 3 and the middle bars 4 and short-

en the 4 click strips 5c to the calculated dimensions (see Fig. F).

Step 16

Place the ﬁbreglass fabric

14 over the frame. Fix the ﬁbreglass fabric 14 to opposite sides

with the click strips 5a , 5b, 5c (see Fig. G).

Note: Ensure that the ﬁbreglass fabric 14 is adequately stretched. If necessary, repeat

Step 16.

Step 17

Remove the surplus ﬁbreglass fabric 14 using a carpet knife.

Step 18

Place the caps 1a on the corner connectors 1 and the cap 7a on the T-connector 7 on

the same side as the hinges, which are ﬁtted later (see Fig. H).

Step 19

Fit the external handle 8 on to the remaining T-connector 7.

1 Brush seal

1 Installation instructions

Safety advice

J W !ARNING RISK OF FATAL INJURY AND RISK OF ACCI-

DENTS FOR INFANTS AND CHILDREN! Never leave children unattend-

ed with the packaging material or the product. There is a risk of suﬀocation

from the packaging materials and a risk of fatal injury by strangulation. Children often

underestimate dangers. Always keep children away from the product. The product is not

a toy.

CAUTION! RISK OF INJURY! Ensure that all parts are undamaged and have

been assembled appropriately. Risk of injury exists if assembled incorrectly. Damaged

parts can eﬀect safety and function.

Installation

j Check before installation that your door is suitable for this product and does not exceed

the maximum allowable dimensions.

CAUTION! RISK OF INJURY! Installation requires a saw, carpet knife and an

electric drill (only for external installation). Always refer to the operating instructions for

the required tools.

Installing the frame

Step 1

First measure the internal dimensions (H = height, W = width) of the door frame (see Fig. A).

Step 2

Subtract 6.5 cm from the measured height (H) and divide the value by two. Using a saw and

mitre box, shorten the aluminium proﬁle A 2 to the calculated dimension (see Fig. B).

Step 3

Subtract 1 cm from the measured width (B) and shorten the aluminium proﬁle B 3 and one

of the middle bars 4 using a saw and mitre box to the calculated dimension (see Fig. B).

Step 4

Subtract 1.2 cm from the measured width (B) and shorten the second middle bar

4 using a

saw and mitre box to the calculated dimension (see Fig. B).

Step 5

Remove any burrs from the sawn surface using a ﬁle (see Fig. B).

Step 6

Push a clamp strip 6 into the shorter sawn middle bar 4 and into one of the aluminium

proﬁles B 3 and cut oﬀ the surplus. Ensure that the angled sides of the clamp strips 6 and

aluminium proﬁle B 3 match one another. Push a brush seal

22 into the aluminium proﬁle B

3 as well. The seal must be 6 cm longer than the proﬁle (see Fig. C).

Step 7

Construct the bottom frame part with two aluminium proﬁles A 2, the aluminium proﬁle B 3

prepared in Step 6 and two corner connectors 1. Insert the magnets Attention: 17 into

the corner connector 1. The magnets are on the opposite side to the hinges, which will be

11 Hinge bottom part

12 Spring

13 Closure plate

14 Fibreglass fabric

15 Countersunk head screw A

16 Countersunk head screw B

17 Magnet

18 Countersunk head screw C

19 Aluminium step

20 Fastening strip for step

21 Bar connector

22 Brush seal

Technical data

Max. door dimensions: 100 x 210 cm

Included in delivery

Note: When opening the packaging, please make sure not to accidentally throw away

assembly materials. Please check immediately on unpacking that the delivery is complete

and that the product and all parts are in perfect condition. Do not under any circumstances

assemble the product if the delivery is incomplete.

4 Corner connectors

4 Caps for corner connector

4 Aluminium proﬁles A

2 Aluminium proﬁles B

2 Middle bars

2 Click strips 1010 mm (aluminium proﬁle A)

2 Click strips 910 mm (aluminium proﬁle A)

4 Click strips 955 mm (aluminium proﬁle B)

2 Clamp strips

2 T-connectors

1 Cap for T-connector

1 External handle

1 Internal handle

3 Hinge top parts

3 Hinge bottom parts

2 Springs

3 Closure plates

1 Fibreglass fabric

12 Countersunk head screws A

10 Countersunk head screws B

3 Magnets

1 Countersunk head screw C

1 Aluminium step

2 Fastening strips for step

2 Bar connectors

Aluminium Door Insect Screen

Introduction

Please familiarise yourself with the product prior to assembly. Carefully read the

following assembly instructions and safety tips. Only use the unit as described and

for the speciﬁed applications. Store these instructions in a safe place. If passing

this product on to a third party also include all documents.

Intended Use

This article is designed to provide protection against insects such as ﬂies and is intended for

indoor use only. Any use other than previously mentioned or any product modiﬁcation is pro-

hibited and can lead to injuries and / or product damage. The manufacturer is not liable for

any damages caused by any use other than for the intended purpose. The product is not

intended for commercial use.

Description of parts and features

1 Corner connector

1a Cap for corner connector

2 Aluminium proﬁle A

3 Aluminium proﬁle B

4 Middle bar

5a Click strip 1010 mm (aluminium proﬁle A 2)

5b Click strip 910 mm (aluminium proﬁle A 2)

5c Click strip 955 mm (aluminium proﬁle B 3)

6 Clamp strip

7 T-connector

7a Cap for T-connector

8 External handle

9 Internal handle

10 Hinge top part

ALU-INSEKTENSCHUTZ-TÜR

Montage- und Sicherheitshinweise

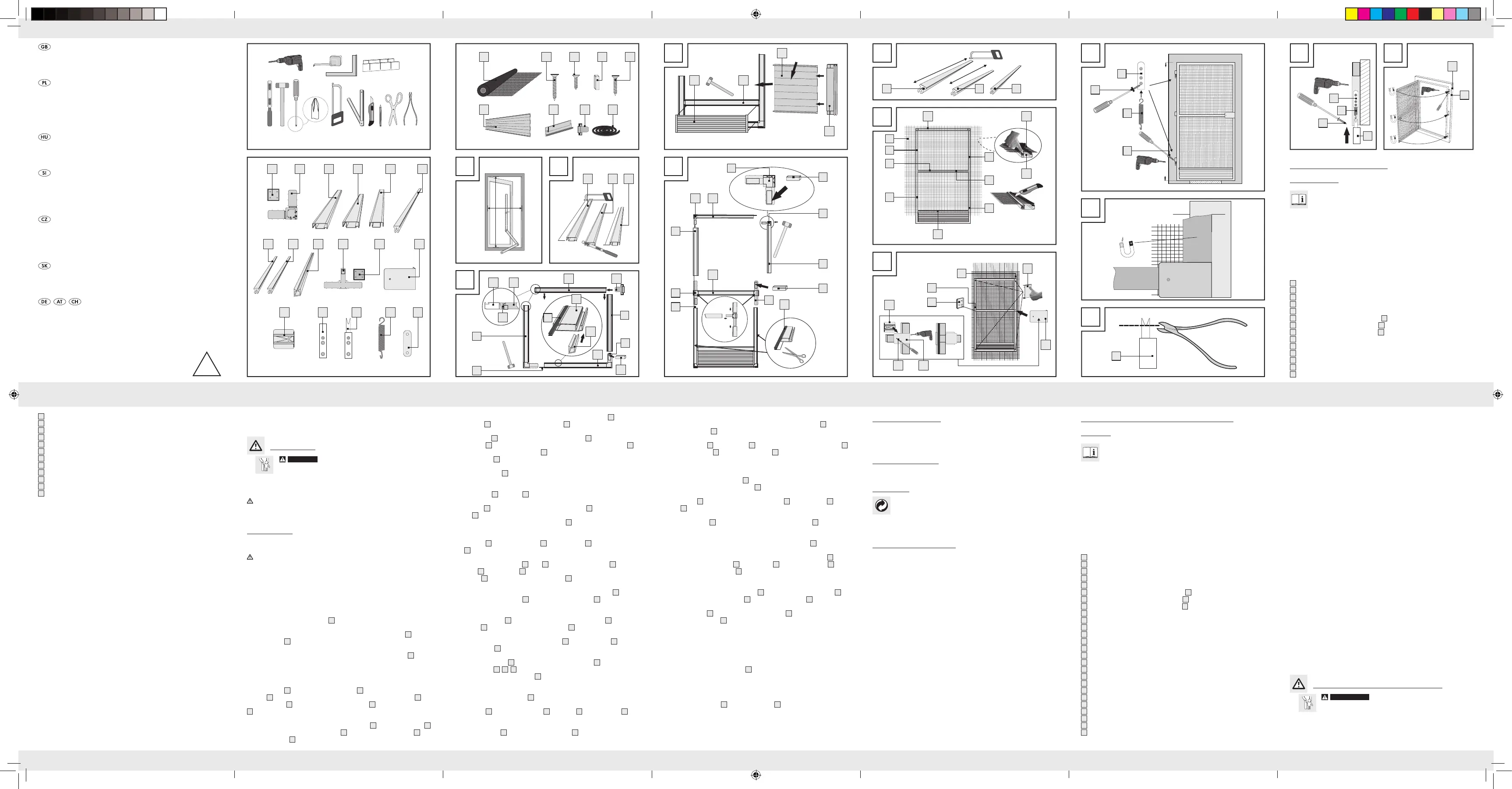

You need ·

Potrzebujecie · Szüksége van · Potrebujete · Potřebujete

Budete potrebovať

· Sie benötigen:

ALUMINIUM DOOR INSECT SCREEN

Assembly and safety advice

SIATKA ALUMINIOWA NA DRZWI

PRZECIW OWADOM

Wskazówki dotyczące montażu oraz

bezpieczeństwa

ALU SZÚNYOGHÁLÓS AJTÓ

Használati- és biztonsági utasítások

ALUMINIJASTA ZAŠČITA PROTI

MRČESU ZA VRATA

Navodila za montažo in varnost

OCHRANA PROTI HMYZU V HLINÍKO-

VÉM RÁMU DO DVEŘÍ

Pokyny k montáži a bezpečnostní pokyny

HLINÍKOVÁ OCHRANA PROTI HMYZU

Pokyny pre montáž a bezpečnosť

ø 2,5 mm

4 x

2 x 6

2 x

1 x 10

3 x 11

3 x 12

2 x 13

3 x

2 x 7a

1 x 8

1 x

4 x 2

4 x 4

2 x 5a

2 x

1 x

1 x 20

2 x 21

2 x 22

1 x

10 x 17

3 x 18

1 x

12 x

2 43

D F

2 4 4

22 2

5c 14

22 7

5b 5c

1 3

+ approx./

ca. 3,0 cm

(150 mm)

approx./ca. 2,5 cm

61062_Alu-Insektenschutztür_Content_LB4.indd 1 03.02.11 09:19

(glejte sl. D). Delajte natančno. Stopno površino Pozor: 19 se lahko le zelo težko zopet

odstrani.

12. korak

V en kotni spojnik 1 in en T-spojnik 7 vstavite magneta 17. Pazite na to, da magneta 17

vgradite nasproti kasnejše strani s šarnirji (glejte sl. E).

13. korak

Aluminijaste proﬁle A 2 in B 3 ter preostalo srednjo prečko 4 spojite s pomočjo kotnega

spojnika 1 in T-spojnika 7 skladno s sl. E. Preden montirate aluminijasti proﬁl B 3, poti-

snite krtačno tesnilo 22 v za to predviden utor na eni od vzdolžnih stranic okvirja. Pustite,

da 3 cm gleda preko okvirja in krtačno tesnilo odrežite s škarjami. Delovno fazo ponovite na

nasproti ležeči strani okvirja. Krtačno tesnilo 22 potegnite v utor aluminijastega proﬁla B 3.

Zdaj montirajte proﬁl B 3. Krtačno tesnilo, ki štrli preko, pri sestavljanju potisnite v Pozor:

kotne spojnike.

14. korak

2 klik letvi 5a skrajšajte na dimenzijo aluminijastih proﬁlov A 2. 2 klik letvi 5b skrajšajte na

dimenzijo aluminijastih proﬁlov A 2 minus 10 cm (glejte sl. F)

15. korak

K dimenzijam aluminijastih proﬁlov B 3 oz. srednjih prečk 4 prištejte 1,3 cm in 4 klik letve 5c

skrajšajte na ustrezno dimenzijo (glejte sl. F)

16. korak

Tkanino iz steklenih vlaken 14 položite čez okvir. Tkanino iz steklenih vlaken 14 na nasproti

ležečih straneh ﬁksirajte s pomočjo klik letev 5a , 5b, 5c (glejte sl. G).

Opozorilo: Pazite na to, da je tkanina iz steklenih vlaken 14 dovolj napeta. Po potrebi

ponovite 16. delovni korak.

17. korak

Tkanino iz steklenih vlaken 14 , ki sega preko, odstranite s pomočjo olfa noža.

18. korak

Pokrivne proﬁle 1a nataknite na kotne spojnike 1 in pokrivni proﬁl 7a na T-spojnik 7, ki bo

kasneje ležal na strani s šarnirjem (glej sl. H).

19. korak

Zunanji ročaj 8 nataknite na preostali T-spojnik 7.

20. korak

S pomočjo svedra premera 2,5 mm zvrtajte vnaprej določeno luknjo v zunanji ročaj 8, skozi

srednjo prečko 4 (glejte sl. H).

21. korak

Notranji ročaj 9 od zadaj prislonite ob srednjo prečko 4 in z vijakom C 18 notranji ročaj

9 in zunanji ročaj 8 privijte skupaj (glejte sl. H).

Montaža okvirja z mehanizmom za

samodejno zapiranje

1. korak

Označite pozicijo za vrhnje dele šarnirja 10 . Pazite na to, da je med zgornjim in spodnjim

robom okvirja in vrhnjim delom šarnirja 10 razdalja najmanj 15 cm. Izvrtajte luknje (glejte sl. I).

2. korak

Vzmeti 12 potisnite v zgornji in spodnji vrhnji del šarnirja 10 in vzmet 12 ﬁksirajte z vijakom

B 16 .

Montaža

j Pred montažo se prepričajte, da so vaša vrata primerna za ta izdelek in ne presegajo

maksimalnih dimenzij.

POZOR! NEVARNOST POŠKODB! Za montažo potrebujete žago, olfa nož in vrtalni

stroj (samo za zunanjo montažo). Obvezno upoštevajte navodila za uporabo orodij, ki

jih potrebujete.

Montaža okvirja

1. korak

Najprej izmerite notranje dimenzije (H = višina, B = širina) vratnega okvirja (glejte sl. A).

2. korak

Od izmerjene višine (H) odštejte 6,5 cm in vrednost delite z dva. Aluminijaste proﬁle A 2 s

pomočjo žage in zajere skrajšajte na določeno mero (glejte sl. B).

3. korak

Od izmerjene širine (B) odštejte 1 cm in aluminijasta proﬁla B 3 in eno srednjo prečko 4 s

pomočjo žage in zajere skrajšajte na določeno mero (glejte sl. B).

4. korak

Od izmerjene širine (B) odštejte 1,2 cm in drugo srednjo prečko 4 s pomočjo žage in zaje-

re skrajšajte na določeno mero (glejte sl. B).

5. korak

Rezalne površine zbrusite s pomočjo pile (glejte sl. B).

6. korak

V krajše odrezano srednjo prečko 4 in v enega od aluminijastih proﬁlov B 3 po eno vpenjalno

letev 6 in odrežite, kar je predolgo. Upoštevajte, da se morajo poševne strani vpenjalne le-

tve 6 in proﬁl B 3 medsebojno prilegati. V proﬁl B 3 potisnite tudi krtačno tesnilo 22 , ki

mora biti za 6 cm daljše od proﬁla (glejte sl.C).

7. korak

Spodnji del okvirja sestavite skupaj z dvema aluminijastima proﬁloma A 2, v 6. koraku pripra-

vljenim aluminijastim okvirom B 3 in dvema kotnima spojnikoma 1. V kotni spoj- Pozor:

nik 1, ki leži nasproti kasnejše strani s šarnirjem, vstavite magnet 17. Za vtolcenje kotnih

spojnikov 1 po potrebi uporabite gumijasto kladivo. Pazite na to, da je krtačno tesnilo 22

potisnjeno v kotna spojnika 1 (glejte sl. C).

8. korak

V 6. koraku pripravljeno srednjo prečko 4 in spojnik za prečke 21 sestavite skupaj in nato

srednjo prečko 4 od zgoraj potisnite v pripravljeni okvir, tako da spojnika za prečke

potisnete v utore proﬁla A 2. Po potrebi uporabite gumijasto kladivo, s katerim spojnik za

prečke 21 enakomerno vtolčete (glejte sl. C).

9. korak

Aluminijasto stopno površino 19

s pomočjo žage odžagajte na širino B minus 1,2 cm. Rezalno

površino zbrusite s pomočjo pile.

10. korak

Na stopno površino 19 nataknite pritrdilni letvi 20 (glejte sl. D).

11. korak

Stopno površino 19 položite na okvir, po potrebi morate srednjo prečko 4 potisniti še nekoliko

navzdol, in stopno površino 19 s pomočjo gumijastega kladiva vtolcite v predvidene utore

Obseg dobave

Opozorilo: Pri razpakiranju pazite na to, da montažnega materiala pomotoma ne vržete

stran. Takoj po razpakiranju obseg dobave prekontrolirajte, ali je dobava popolna in so

izdelek in vsi deli v brezhibnem stanju. Izdelka na noben način ne montirajte, če dobava ni

popolna.

4 kotni spojniki

4 pokrivni proﬁli za kotne spojnike

4 aluminijasti proﬁli A

2 aluminijasti proﬁli B

2 srednji prečki

2 klik letvi 1010 mm (aluminijast proﬁl A)

2 klik letvi 910 mm (aluminijast proﬁl A)

4 klik letve 955 mm (aluminijast proﬁl B)

2 vpenjalni letvi

2 T-spojnika

1 pokrivni proﬁl za T-spojnik

1 zunanji ročaj

1 notranji ročaj

3 vrhnji deli šarnirja

3 spodnji deli šarnirja

2 vzmeti

3 zaporne plošče

1 tkanina iz steklenih vlaken

12 vijakov z ugreznjeno glavo A

10 vijakov z ugreznjeno glavo B

3 magneti

1 vijak z ugreznjeno glavo C

1 aluminijasta stopna pločevina

2 pritrdilni letvi za stopno pločevino

2 spojnika za prečke

1 krtačno tesnilo

1 navodilo za montažo

Varnostna opozorila

J OPOZORILO! ŽIVLJENJSKA NEVARNOST IN NEVARNOST

NESREČ ZA MALČKE IN OTROKE! Otrok z embalažnim materialom in

izdelkom nikoli ne pustite nenadzorovanih. Obstaja nevarnost zadušitve

zaradi embalažnega materiala in življenjska nevarnost zaradi strangulacije. Otroci po-

gosto podcenjujejo nevarnosti. Otrokom nikoli ne dovolite zadrževanja v bližini izdelka.

Ta izdelek ni igrača.

POZOR! NEVARNOST POŠKODB! Prepričajte se, da so vsi deli nepoškodovani in

pravilno montirani. Pri nepravilni montaži obstaja nevarnost poškodb. Poškodovani deli

lahko vplivajo na varnost in delovanje.

Aluminijasta zaščita proti mrčesu za vrata

Uvod

Pred montažo se seznanite z izdelkom. V ta namen natančno preberite navodilo

za montažo in varnostna navodila. Izdelek uporabljajte samo tako, kot je opisano,

in samo v predviden namen. To navodilo dobro shranite. V primeru izročitve izdelka

tretjim jim dajte tudi dokumentacijo.

Uporaba v skladu z določili

Ta izdelek je predviden za zaščito pred insekti, kot so muhe, v privatnih stanovanjskih prostorih.

Kakršnakoli drugačna uporaba, od zgoraj opisane, ali spreminjanje izdelka ni dovoljeno in

lahko vodi do povzročitve poškodb in / ali škode na izdelku. Za škodo, nastalo pri nestrokovni

uporabi, izdelovalec ne prevzame jamstva. Izdelek ni namenjen za profesionalno uporabo.

Opis delov

1 kotni spojnik

1a pokrivni proﬁl za kotni spojnik

2 aluminijast proﬁl A

3 aluminijast proﬁl B

4 srednja prečka

5a klik letev 1010 mm (aluminijast proﬁl A 2)

5b klik letev 910 mm (aluminijast proﬁl A 2)

5c klik letev 955 mm (aluminijast proﬁl B 3)

6 vpenjalna letev

7 T-spojnik

7a pokrivni proﬁl za T-spojnik

8 zunanji ročaj

9 notranji ročaj

10 vrhnji del šarnirja

11 spodnji del šarnirja

12 vzmet

13 zaporna plošča

14 tkanina iz steklenih vlaken

15 vijak z ugreznjeno glavo A

16 vijak z ugreznjeno glavo B

17 magnet

18 vijak z ugreznjeno glavo C

19 aluminijasta stopna pločevina

20 pritrdilna letev za stopno pločevino

21 spojnik za prečke

22 krtačno tesnilo

Tehnični podatki

Maksimalna dimenzija vrat: 100 x 210 cm

A kiszolgált bútordarab mentesítésének a lehetőségeit községe, vagy városa illetékes hivata-

lánál tudhatja meg.

Q Gyártó / szerviz

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Service-Hotline: +49-9932-40 25 897

Email: info@feinheim.de

Az információk állása: 01 / 2011

Azon.-sz.: 012011-4

2 lépés

Tolja a rugókat 12 a felső és az alsó zsanér felsőrészekbe 10 és rögzítse a rugókat 12 a B

csavarokkal 16.

3 lépés

Rögzítse a zsanér felsőrészeket 10 az A süllyesztett fejű csavarok 15 segítségével a keretre

(lásd az I ábrát).

4 lépés

Helyezze a rovarvédő ajtót az ajtótokhoz. Esetleg vegye ígénybe egy másik személy segítségét.

Igazítsa a rovarvédő ajtónak azt az oldalát, amelybe a mágnesek

17 vannak beszerelve (a

fogantyús oldalt) úgy az ajtótokhoz, hogy kb. 2,5 cm a hosszanti proﬁlból az ajtótokon legyen.

Ezáltal kihasználhatja a mágnesek

17 optimális záróerejét (lásd a J ábrát). Most helyezze

a zsanér alsó részeket 11 a zsanér felsőrészekben 10 a rugókra 12 (lásd az L ábrát). Tartsa

a zsanér alsó részeket 11 az ajtótokhoz és jelölje meg a lyukak helyét.

5 lépés

Fúrja ki a lyukakat és csavarozza a zsanér alsórészeket

11 az A csavarok segítségével 15

az ajtótokhoz. Rögzítse a záró rugókat a B csavarok

16 segítségével a zsanér alsórészekbe

11 (lásd az L ábrát).

6 lépés

Rögzítse a zárólemezeket 13 a B süllyesztett fejű csavarok segítségével 16 a mágnesekkel 17

egy magasságban az ajtótokra (lásd az M ábrát).

A keret önzáró mechanizmus nélküli felszerelése

Kövesse „A keretnek az önzáró mechanizmussal történő felszerelése“ fejezet 1 és 3 lépéseit.

1 lépés

Csípje le a rovátkák végéig a zsanér alsórészek 11 csúcsait (lásd a K ábrát).

Utalás: Semmiképpen se csípje le a teljes pallókát. Ellenkező esetben a zsanér használha-

tatlanná válik.

2 lépés

Helyezze a zsanér alsó részeket 11 a zsanér felsőrészekbe 10. Kövesse „A keretnek az ön-

záró mechanizmussal történő felszerelése“ fejezet 4-től 6-ig lépéseit.

Q Tisztítás és ápolás

J Semmiképpen se használjon maró vagy súroló hatású tisztítószereket.

j Tisztítsa a z üvegrost szövetet és a keretet egy szöszmentes, enyhén megnedvesített tör-

lőkendővel.

j Esetleg használjon erre a célra egy enyhe tisztítószert.

Szerelés videó

Szerelés videó a www.feinheim.de alatt

Q Mentesítés

A csomagolás és a csomagoló anyagok kizárólag környezetbarát anyagokból

állnak. Mentesítse azokat a helyi újraértékesítési tartályokba.

11 lépés

Helyezze a küszöblemezt 19 a keretre, esetleg a közbenső elosztót 4 egy keveset tolja lefelé

irányban, és ütögesse a lépcsőlemezt 19 egy gumikalapáccsal az arravaló hornyokba

(lásd a D ábrát). Figyelem: Dolgozzon pontosan. A küszöblemezt

19 csak nehezen lehet

újra eltávolítani.

12 lépés

Helyezzen be egy sarokösszekötőbe 1 és egy T-összekötőbe 7 egy –egy mágnest 17.

Ügyeljen arra, hogy a mágnesek 17 a későbbi zsanéros oldallal szemben legyenek besze-

relve (lásd az E ábrát).

13 lépés

Kösse össze az A 2 és B 3 aluminium proﬁlokat valamint a fennmaradt közbenső elosz-

tókat 4 a sarokösszekötők 1 és T-összekötők segítségével 7 az E ábra szerint. Mielőtt a

B 3 aluminiumproﬁlt beszerelné, tolja a keret hosszú oldalának egyikén a kefetömítést

az arra való horonyba. Hagyjon 3 cm-t kiállni és vágja le a kefét egy ollóval. Ismételje meg

ezt a munkalépést a szemben álló keretoldalon is. Húzza be a kefetömítést

22 a B 3

aluminiumproﬁl hornyába. Most szerelje be a B 3 proﬁlt. Figyelem: Az összeszerelésnél

tolja be a kiálló kefetömítéseket a sarokösszekötőkbe.

14 lépés

Rövidítse meg a 2 5a click-lécet az A aluminium proﬁlok méretére 2. Rövidítse meg a 2

click-lécet az A aluminium proﬁlok 2 mérete minusz 10 cm-re (lásd az F ábrát).

15 lépés

Adjon a B aluminium proﬁlok 3 ill. a közbenső elosztók 4 méretéhez 1,3 cm-t és rövidítse

meg a 4 5c click-lécet erre a méretre (lásd az F ábrát).

16 lépés

Helyezze az üvegrost szövetet 14 a keretre. Rögzítse az üvegrost szövetet 14 az egymással

szemben levő oldalakhoz a click-lécek

5a , 5b, 5c segítségével (lásd a G ábrát). ÜgyelUtalás: -

jen arra, hogy az üvegrost szövet 14 megfelelően ki legyen feszítve. Esetleg ismételje meg a

16 lépést.

17 lépés

Távolítsa el a felesleges üvegrost szövetet 14 a szönyegvágó kés segítségével.

18 lépés

Dugja az 1a fedősapkákat a sarokösszekötőkre 1 és a 7a fedősapkát arra a T-összekötő-

re 7, amely később a zsanéros oldalon áll (lásd a H ábrát).

19 lépés

Dugja a külső fogantyút 8 a fennmaradt T-összekötőre 7.

20 lépés

Fúrja át egy 2,5 mm-es fúróval a külső fogantyún 8 előre medadott lyukon kersztül a köz-

benső elosztót 4 (lásd a H ábrát).

21 lépés

Helyezze a belső fogantyút 9 hátulról a közbenső elosztóra 4 és a C csavarral 18 csa-

varozza össze a belső fogantyút 9 és a külső fogantyút 8 (lásd a H ábrát).

A keretnek önzáró mechanizmussal

történő felszerelése

1 lépés

Jelölje meg a zsanér felsőrészek 10 helyét. Ügyeljen arra, hogy a keret felső- és alsó pereme

és a zsanér felsőrész 10 közötti távolság minimum 15 cm legyen. Fúrja ki a lyukakat (lásd

az I ábrát).

Szerelés

j A szerelés előtt bizonyosodjon meg róla, hogy az ajtója ehhez a termékhez alkalmas e

és hogy nem lépi túl a maximális méreteket.

VIGYÁZAT! SÉRÜLÉSVESZÉLY! A szereléshez egy fűrészre, egy szőnyegvágó

késre és egy fúrógépre (csak a kültéri szerelésnél) van szüksége. Tartsa be feltétlenül az

ígényelt szerszámok használati útmutatójának ez előírásait.

A keret összeszerelése

1 lépés

Mérje meg előbb az ajtótok méreteit (H = magasság, B = szélesség) (lásd az A ábrát).

2 lépés

Vonjon ki a mért magasságból (H) 6,5 cm –t és ossza el az eredményt kettővel. Rövidítse meg

az A aluminium proﬁlokat 2 a fűrész és egy gérláda segítségével a megállapított méretre

(lásd a B ábrát).

3 lépés

Vonjon ki a mért szélességből (B) 1 cm-t és rövídítse meg a B aluminium proﬁlokat 3 és az

egyik közbenső elosztót 4 egy fűrész és egy gérláda segítségével a megállapított méretre

(lásd a B ábrát).

4 lépés

Vonjon ki a mért szélességből (B) 1,2 cm-t és rövídítse meg a másik közbenső elosztót 4 a

fűrész és egy gérláda segítségével a megállapított méretre (lásd a B ábrát).

5 lépés

Sorjázza le a vágási felületelet reszelők segítségével (lásd a B ábrát).

6 lépés

Toljon a rövidebbre szabott közbenső elosztó 4 és a B aluminium proﬁlok 3 egyikébe

egy-egy kapocslécet 6 és vágja le azok kiálló részeit. Ügyeljen arra, hogy a kapocsléc 6

és a B proﬁl 3 ferdére szabott oldalainak egymáshoz találniok kell. Toljon a B proﬁlba 3

egy kefetömítést 22 is, amely 6 cm-el hosszabb kell legyen mint a B proﬁl (lásd a C ábrát).

7 lépés

Szerelje össze az alsó keretrészt két A aluminium proﬁlból 2, a 6. lépésben előkészített B

aluminium proﬁlból 3 és két sarokösszekötővel 1. Figyelem: Helyezze be abba a sarok-

összekötőbe 1, amely a későbbi zsanéroldallal szemben található a mágneseket

17 . Esetleg

a sarokösszekötők 1 beütögetésére használjon egy gumikalapácsot. Ügyeljen arra, hogy

a kefetömítés 22 a sarokösszekötőbe 1 is be legyen tolva (lásd a C ábrát).

8 lépés

Tolja össze a 6 lépésben előkészített közbenső elosztót 4 és az elosztó összekötőt 21 és

ezután tolja a közbenső elosztót 4 felülről az előkészített keretbe úgy, hogy az elosztó ösz-

szekötőket 21 Az A proﬁlok 2 hornyaiba betolja. Esetleg használjon egy gumikalapácsot,

amellyel az elosztó összekötőket 21 egyenletesen beütögetheti (lásd a C ábrát).

9 lépés

Szabja az aluminium lépcsőlemezt 19 a fűrész segítségével a B minusz 1,2 cm szélességűre.

Sorjázza le a vágási szélt egy reszelővel.

10 lépés

Helyezze a rögzítő léceket 20 a küszöblemezre 19 (lásd a D ábrát).

A szállítmány tartalma

Utalás: A kicsomagolásnál ügyeljen arra, hogy véletlenül szerelő anyagokat ne dobjon el.

Közvetlenül a kicsomagolás után vizsgálja meg a szállítmány tartalmát teljesség, valamint a

termék és valamennyi részének a kifogástalan állapota szempontjából. Semmiesetre se szerelje

fel a terméket, ha a szállítmány nem teljes.

4 sarokösszekötő

4 fedősapka sarokösszekötő számára

4 A aluminium proﬁl

2 B aluminium proﬁl

2 közbenső elosztó

2 click-léc 1010 mm (A aluminium proﬁl)

2 click-léc 910 mm (A aluminium proﬁl)

4 click-léc 955 mm (B aluminium proﬁl)

2 kapocsléc

2 T-összekötő

1 fedősapka T-összekötő számára

1 külső fogantyú

1 belső fogantyú

3 zsanér felsőrész

3 zsanér alsórész

2 rugó

3 zárólemez

1 üvegrost szövet

12 süllyesztett fejű csavar A

10 süllyesztett fejű csavar B

3 mágnes

1 C süllyesztett fejű csavar

1 aluminium-küszöblemez

2 küszöblemez rögzítő léc

2 elosztó összekötő

1 kefetömítés

1 Szerelési útmutató

Biztonsági tudnivalók

J FIGYELMEZTETÉS! ÉLET – ÉS BALESETVESZÉLY KISGYERE-

KEK ÉS GYEREKEK SZÁMÁRA! Sohase hagyja a gyerekeket felügyelet

nlkül a csomagoló anyagokkal és a termékkel. A csomagolóanyagok által

fulladásveszély és stranguláció általi életveszély fenyeget. A gyerekek gyakran lebecsülik

a veszélyeket. Tartsa a gyerekeket mindig távol a terméktől. Ez a termék nem játékszer.

VIGYÁZAT! SÉRÜLÉSVESZÉLY! Biztosítsa, hogy mindegyik rész sértetlenül és szak-

szerűen legyen felszerelve. Szakszerűtlen felszerelés esetén sérülésveszély áll fenn. A

sérült részek befolyásolhatják a biztonságot és a funkciókat.

Alu szúnyoghálós ajtó

Bevezetés

Szerelés előtt ismerje meg a terméket. Ehhez olvassa el ﬁgyelmesen a következő

szerelési utasítást és a biztonsági előírásokat. A terméket csak a leírtak szerint és

a megadott felhasználási területeken alkalmazza. Ezt a szerelési utasítást jól őrizze

meg. Amennyiben a terméket harmadik személynek továbbadja, adja át neki a teljes doku-

mentációt is.

Rendeltetésszerű használat

Ez az árucikk privát lakrészeken rovarokkal mint pld. legyekkel szembeni védelemre készült.

Az előbb leírttól eltérő alkalmazás vagy a termék megváltoztatása nem engedélyezett és

sérülésekhez és / vagy a termék megkárosodásához vezethet. A rendeltetésétől eltérő alkal-

mazásból származó károkért a gyártó nem áll jót. A termék nem ipari elkelmazásra készült.

A részek megnevezése

1 sarokösszekötő

1a fedősapka a sarokösszekötő számára

2 A aluminium proﬁl

3 B aluminium proﬁl

4 közbenső elosztó

5a klick-léc 1010 mm (A aluminium proﬁl 2)

5b klick-léc 910 mm (A aluminium proﬁl 2)

5c klick-léc 955 mm (B aluminium proﬁl 3)

6 kapocsléc

7 T-összekötő

7a fedősapka a T-összekötő számára

8 külső fogantyú

9 belső fogantyú

10 zsanér felsőrész

11 zsanér alsórész

12 rugó

13 zárólemez

14 üvegrost-szővet

15 A süllyesztett fejű csavar

16 B süllyesztett fejű csavar

17 mágnes

18 C süllyesztett fejű csavar

19 aluminium-küszöblemez

20 küszöblemez rögzítő léce

21 elosztó összekötő

22 kefetömítés

Műszaki adatok

Max. ajtóméret: 100 x 210 cm

Czyszczenie oraz konserwacja

J W żadnym wypadku nie używaj żrących ani szorujących środków czyszczących.

j Proszę czyścić tkaninę z włόkna szklanego oraz ramę za pomocę nie strzępiącej się,

lekko zwilżonej ścierki.

j Użyj ewentualnie łagodnego środka czyszczącego.

Video montażowe

Video montażowe na stronie internetowej www.feinheim.de

Usuwanie do odpadów

Opakowanie i materiał pakunkowy składają się wyłącznie z materiałów przyjaznych

dla środowiska naturalnego. Usuwaj je do lokalnych pojemników recyklingowych.

O możliwościach usuwania do odpadów wysłużonych mebli dowiesz się w zarządzie gminy

lub miasta.

Producent / Serwis

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Telefon serwisowy: +49-9932-40 25 897

Email: info@feinheim.de

Stan informacji: 01 / 2011

Numer identyﬁkacyjny: 012011-4

Krok 21

Należy założyć uchwyt wewnętrzny 9 od tyłu na proﬁl poprzeczny 4 i przyśrubować

razem śrubą C 18 uchwyt wewnętrzny 9 oraz uchwyt zewnętrzny 8 (zobacz rys. H).

Montaż ramy z mechanizmem samozamykającym

Krok 1

Należy oznakować pozycje na części górne zawiasu 10. Należy przy tym zwracać uwagę,

aby odstęp pomiędzy górną i dolną krawędzią ramy, a górną częścią zawiasu

10 wynosił

co najmniej 15 cm. Należy wywiercić otwory (zobacz rys. I).

Krok 2

Należy wsunąć sprężyny 12 w górną i dolną część górną zawiasu 10 i zamocować

sprężyny 12 śrubą B 16 .

Krok 3

Części górne zawiasów 10 należy przymocować do ramy za pomocą śruby z łbem wpusz-

czanym A 15 (zobacz rys. I).

Krok 4

Drzwi chroniące przed owadami należy dostawić do ościeżnicy. W razie potrzeby należy

zasięgnąć pomocy osoby drugiej. Stronę drzwi chroniących przed owadami, po której zamon-

towane są magnesy 17 (strona z uchwytem) należy w taki sposób ustawić do ościeżnicy, aby

ok. 2,5 cm proﬁla wzdłużnego nalegał na ościeżnicy. W ten sposó korzysta się z optymalnej

siły zamykania magnesów 17 (zobacz rys. J). Teraz należy nałożyć części dolne zawiasu

na sprężyny 12 w górne części zawiasu 10 (zobacz rys. L). Części dolne zawiasu 11 należy

przyłożyć do ościeżnicy i oznakować miejsca na otwory.

Krok 5

Należy wywiercić otwory i przyśrubować dolne części zawiasu 11 za pomocą śrub A 15

do ościeżnicy. Należy przymocować sprężyny powrotne za pomocą śruby B 16 w dolnych

częściach zawiasu 11 (zobacz rys. L).

Krok 6

Należy przymocować płyty zamykające 13 za pomocą śrub z łbem wpuszczanym B 16

do ościeżnicy na wysokości magnesów 17 (zobacz rys. M).

Montaż ramy bez mechanizmu samozamykającego

Należy postępować zgodnie z krokami roboczymi 1 oraz 3 rozdziału „Montaż ramy z

mechanizmem samozamykającym“.

Krok 1

Należy odłamać końce dolnych części zawiasu 11 aż do końca nacięcia (zobacz rys. K).

Wskazówka: W żadnym przypadku nie należy odłamać kompletnej wkładki. W przciwnym

razie zawias nie nadaje się do dalszego zastosowania.

Krok 2

Należy włożyć dolne części zawiasu 11 w górne części zawiasu 10. Należy postępować

zgodnie z krokami roboczymi 4 do 6 rozdziału „Montaż ramy z mechanizmem samozamy-

kającym“.

Krok 9

Aluminiową płytę ochronną 19 należy przyciąć za pomocą piły na szerokość B ujmując 1,2 cm.

Obcięte krawędzie należy opiłować za pomocą pilnika.

Krok 10

Na płytę ochronną 19 należy nałożyć listwy mocujące 20 (zobacz rys. D).

Krok 11

Płytę ochronną 19 należy nałożyć na ramę, ewentualnie należy jeszcze przesunąć proﬁl

poprzeczny 4 nieco w dół i wbić płytę ochronną 19 za pomocą młotka gumowego w

przewidziane rowki (zobacz rys. D). Należy dokładnie wykonać czynność. Płytę Uwaga:

ochronną 19 można jedynie z trudem ponownie usunąć.

Krok 12

W każdy łącznik narożny 1 oraz złącze T 7 należy włożyć magnesy 17. Należy zwra-

cać uwagę, aby magnesy 17 zabudowane zostały po przeciwnej stronie od późniejszej

strony z zawiasem (zobacz rys. E).

Krok 13

Należy połączyć proﬁle aluminiowe A 2 oraz B 3 oraz pozostały proﬁl poprzeczny 4

przy pomocy łącznika narożnego 1 oraz złącza T 7 zgodnie z rys. E. Przed montażem u

góry proﬁla aluminiowego B 3, należy wsunąć na jednej z dłuższych stron ramy uszczelkę

szczotkową 22, w przewidziany do tego rowek. Należy pozostawić 3 cm i obciąć szczotkę

nożyczkami. Niniejszy krok roboczy należy powtórzyć na przeciwległej stronie ramy.

Uszczelkę szczotkową 22 należy wsunąć w rowek proﬁla aluminiowego B 3. Kolejnie

należy zamontować proﬁl B 3. Uwaga: Wystające części uszczelki szczotkowej należy

wsunąć podczas zabudowy w złącza narożne.

Krok 14

Należy skrócić obydwie listwy typu click 5a zgodnie z wymiarem proﬁli aluminiowych A 2.

Należy skrócić obydwie listwy typu click

5b zgodnie z wymiarem proﬁli aluminiowych A 2

ujmując 10 cm (zobacz rys. F).

Krok 15

Do wymiarów proﬁli aluminiowych B 3 lub proﬁli poprzecznych 4 należy dodać 1,3 cm i

skrócić 4 listwy typu click 5c na odpowiedni wymiar (zobacz rys. F).

Krok 16

Tkaninę z włókna szklanego 14 należy nałożyć na ramę. Tkaninę z włókna szklanego

należy zamocować po przeciwległych stronach za pomocą listw typu click

5a, 5b , 5c (zo-

bacz rys. G). Należy przy tym zwracać uwagę, aby tkanina z włókna szklaWskazówka: -

nego 14 została wystarczająco napięta. Należy ewentualnie powtórzyć krok roboczy 16.

Krok 17

Należy usunąć wystającą tkaninę z włókna szklanego

14 za pomocą przycinaka

dywanowego.

Krok 18

Należy nałożyć osłony 1a na łączniki narożne 1 oraz osłonę 7a na złącze T 7, znajdu-

jące się później na stronie z zawiasem (zobacz rys. H).

Krok 19

Uchwyt zewnętrzny 8 należy nałożyć na pozostałe złącze T 7.

Krok 20

Za pomocą wiertła 2,5 mm należy przewiercić poprzez istniejący otwór w uchwycie

zewnętrznym 8 przez proﬁl poprzeczny 4 (zobacz rys. H).

OSTROŻNIE! NIEBEZPIECZEŃSTWO OBRAŻEŃ CIAŁA! Upewnij się, że

wszystkie części są nieuszkodzone i prawidłowo zamontowane. W przypadku niepra-

widłowego montażu istnieje niebezpieczeństwo obrażeń ciała. Uszkodzone części

mogą wpłynąć na bezpieczeństwo i funkcjonowania produktu.

Montaż

j Przed montażem należy się upewnić, że drzwi przystosowane są do niniejszego

produktu i nie przekraczają maksymalnych wymiarów.

OSTROŻNIE! ZAGROŻENIE OBRAŻENIEM! Do montażu potrzebna jest piła,

przycinak dywanowy oraz wiertarka elektryczna (jedynie do montażu na zewnątrz).

Należy bezwzględnie przestrzegać instrukcji obsługi zastosowanych narzędzi.

Montaż ramy

Krok 1

Najpierw należy dokonać pomiaru wymiarów wewnętrznych (H = wysokość, B = szerokość)

ościeżnicy (zobacz rys. A).

Krok 2

Od mierzonej wysokości (H) należy odjąć 6,5 cm i wynik podzielić przez dwa. Proﬁle alu-

miniowe A 2 skrócić za pomocą piły oraz ukośnicy na mierzoną wartość (zobacz rys. B).

Krok 3

Od mierzonej szerokości (B) należy odjąć 1 cm i skrócić proﬁle aluminiowe B 3 oraz jeden

proﬁl poprzeczny 4 za pomocą piły oraz ukośnicy na mierzoną wartość (zobacz rys. B).

Krok 4

Od mierzonej szerokości (H) należy odjąć 1,2 cm i skrócić drugi proﬁl poprzeczny 4 za

pomocą piły oraz ukośnicy na mierzoną wartość (zobacz rys. B).

Krok 5

Obcięte krawędzie należy opiłować za pomocą pilnika (zobacz rys. B).

Krok 6

Do krócej przyciętego proﬁla 4 oraz jednego z proﬁli aluminiowych B 3 należy wsunąć

po jednej listwie zaciskowej 6 i odciąć nadmiar. Należy przy tym zwracać uwagę, aby

ukośne strony listwy zaciskowej 6 i proﬁla B 3 były ze sobą dopasowane. Do proﬁla B 3

należy również wsunąć uszczelkę szczotkową 22, która musi być o 6 cm dłuższa, aniżeli

proﬁl (zobacz rys.C).

Krok 7

Należy zmontować razem dolną część ramy z dwoma proﬁlami aluminiowymi A 2, z pro-

ﬁlem aluminiowym B 3 przygotowanym w kroku 6 i z dwoma łącznikami narożnymi

Uwaga: Do łącznika narożnego 1, położonego po przeciwnej stronie od późniejszej strony

z zawiasem, należy włożyć magnes 17 . Do zmontowania łącznika narożnego 1 należy

użyć ewentualnie młotka gumowego. Należy zwracać uwagę, aby uszczelka szczotkowa

została wsunięta do łączników narożnych 1 (zobacz rys. C).

Krok 8

W kroku 6 przygotowane proﬁle poprzeczne 4 oraz złącza proﬁli 21 należy złożyć razem

i następnie przesunąć proﬁle poprzeczne 4 z góry w przygotowaną ramę, wsuwając złącza

proﬁli 21 w rowki proﬁli A 2. Jeśli to konieczne, należy użyć gumowego młotka, który

pozwala na równomierne wbicie złącza proﬁli 21 (zobacz rys. C).

SI SI SI SIHU HU HU

HU HU HU PL PL PL PL

61062_Alu-Insektenschutztür_Content_LB4.indd 2 03.02.11 09:19

Hliníková ochrana proti hmyzu

Úvod

Pred montážou sa oboznámte s výrobkom. Prečítajte si k tomu pozorne nasledujúci

montážny návod a bezpečnostné pokyny. Používajte výrobok iba ako je uvedené

v popise a v uvedenom rozsahu použitia. Tento návod dobre uschovajte. Ak vý-

robok dáte tretej osobe, odovzdajte jej s ním i všetky podklady.

Použitie podľa určenia

Tento výrobok je určený na ochranu proti hmyzu, napr. proti muchám, v súkromnej obytnej

zóne. Iné použitie, než je opísané vyššie, alebo úprava výrobku sú neprípustné a môžu viesť

k poraneniam a / alebo k poškodeniam výrobku. Výrobca nepreberá ručenie za škody vzniknuté

v dôsledku používania v rozpore s určením. Výrobok nie je určený na komerčné použitie.

Opis dielov

1 rohová spojka

1a uzáver rohovej spojky

2 hliníkový proﬁl A

3 hliníkový proﬁl B

4 stredová priečka

5a zacvakávacia lišta 1010 mm (hliníkový proﬁl A 2)

5b zacvakávacia lišta 910 mm (hliníkový proﬁl A 2)

5c zacvakávacia lišta 955 mm (hliníkový proﬁl B 3)

6 zvieracia lišta

7 T spojka

7a uzáver T spojky

8 vonkajšia úchytka

9 vnútorná úchytka

10 horný diel závesu

11 dolný diel závesu

12 pružina

13 plech pre západku zámku

14 sklolaminátová tkanina

15 zápustná skrutka A

16 zápustná skrutka B

17 magnet

18 zápustná skrutka C

19 hliníkový podlahový plech

20 upevňovacia lišta podlahového plechu

21 priečková spojka

22 kefové tesnenie

Technické údaje

Max. rozmery dverí: 100 x 210 cm

Výrobca / servis

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Horúca servisná linka: +49-9932-40 25 897

E-mail: info@feinheim.de

Stav informácií: 01 / 2011

Ident. číslo: 012011-4

Krok 3

Pripevnite horné diely závesu 10 pomocou zápustnej skrutky A 15 k rámu (pozri obr. I).

Krok 4

Priložte sieťku proti hmyzu k zárubni dverí. V prípade potreby využite pomoc druhej osoby.

Stranu so sieťkou proti hmyzu, v ktorej sú namontované magnety 17 (strana s úchytkou), vyrov-

najte so zárubňou dverí tak, aby cca 2,5 cm pozdĺžneho proﬁlu priliehalo k zárubni dverí.

Tak využijete optimálnu uzatváraciu silu magnetov

17 (pozri obr. J). Teraz zasuňte dolné

diely závesu 11 cez pružiny 12 do horných dielov závesu 10 (pozri obr. L). Dolné diely

závesu 11 pridržte pri zárubni dverí a označte otvory na vŕtanie.

Krok 5

Vyvŕtajte otvory a dolné diely závesu 11 priskrutkujte pomocou skrutiek A 15 k zárubni dverí.

Pripevnite uzatváracie pružiny pomocou skrutky B 16 do dolných dielov závesu

11 (pozri

obr. L).

Krok 6

Pripevnite plechy pre západku zámku 13 pomocou zápustných skrutiek B 16 k zárubni dverí

vo výške magnetov 17 (pozri obr. M).

Montáž rámu bez samozatváracieho mechanizmu

Riaďte sa pracovnými krokmi 1 a 3 z kapitoly „Montáž rámu so samozatváracím

mechanizmom“.

Krok 1

Hroty dolných dielov závesu 11 odstráňte až po koniec zárezu (pozri obr. K).

Upozornenie: V žiadnom prípade neodstráňte celú vložku. Inak nebudete môcť záves

ďalej používať.

Krok 2

Dolné diely závesu 11 zasuňte do horných dielov závesu 10 . Riaďte sa pracovnými krokmi

4 až 7 z kapitoly „Montáž rámu so samozatváracím mechanizmom“.

Q Čistenie a údržba

J V žiadnom prípade nepoužívajte leptavé alebo drhnúce čistiace prostriedky.

j Sklolaminátovú tkaninu a rám čistite jemne navlhčenou handrou bez chlpov.

j V prípade potreby použite jemný čistiaci prostriedok.

Montážne video

Montážne video na stránke www.feinheim.de

Likvidácia obalu

Obal a obalový materiál pozostávajú výlučne z ekologických materiálov. Odhoďte

ich do nádob určených na odpad tohto druhu.

O možnostiach likvidácie nepotrebného nábytku sa môžete informovať na obecnej alebo

mestskej správe.

drážok (pozri obr. D). Pracujte presne. Podlahový plech Pozor: 19 sa dá len veľmi ťažko

znovu vybrať.

Krok 12

Do každej rohovej spojky 1 a T spojky 7 vložte magnety 17 . Dávajte pozor na to, aby

boli magnety 17 osadené oproti neskoršej strane závesu (pozri obr. E).

Krok 13

Spojte hliníkové proﬁly A 2 a B 3, ako aj zvyšnú stredovú priečku 4 pomocou rohovej

spojky 1 a T spojky 7 podľa obr. E. Skôr ako hore namontujete hliníkový proﬁl B 3,

zasuňte na jednej z pozdĺžnych strán rámu kefové tesnenie 22 do drážky, ktorá je na to

určená. Nechajte prečnievať 3 cm a odstrihnite kefové tesnenie nožnicami. Pracovný krok

zopakujte na opačnej strane rámu. Zasuňte kefové tesnenie

22 do drážky hliníkového

proﬁlu B 3. Teraz namontujte proﬁl B 3. Zasuňte prečnievajúce kefové tesnenia Pozor:

pri montáži do rohových spojok.

Krok 14

Skráťte 2 zacvakávacie lišty 5a na rozmer hliníkových proﬁlov A 2. Skráťte 2 zacvakávacie

lišty 5b na rozmer hliníkových proﬁlov A 2 s odpočítaním 10 cm (pozri obr. F).

Krok 15

K rozmerom hliníkových proﬁlov B 3, resp. stredových priečok 4 pripočítajte 1,3 cm a

4 zacvakávacie lišty 5c skráťte na príslušný rozmer (pozri obr. F).

Krok 16

Sklolaminátovú tkaninu 14 položte na rám. Sklolaminátovú tkaninu 14 pripevnite na proti-

ľahlých stranách pomocou zacvakávacích líšt

5a , 5b, 5c (pozri obr. G).

Upozornenie: Dbajte na to, aby sklolaminátová tkanina 14 bola dostatočne napnutá. V

prípade potreby zopakujte pracovný krok 16.

Krok 17

Prečnievajúcu sklolaminátovú tkaninu 14 odstráňte pomocou noža na koberce.

Krok 18

Nasuňte uzávery 1a na rohové spojky 1 a uzáver 7a na T spojku 7, ktorá sa neskôr bude

nachádzať na strane závesu (pozri obr. H).

Krok 19

Nasuňte vonkajšiu úchytku 8 na zvyšnú T spojku 7.

Krok 20

Pomocou 2,5 mm vrtáka prevŕtajte cez stanovený otvor vo vonkajšej kľučke 8 stredovú

priečku 4 (pozri obr. H).

Krok 21

Nasaďte vnútornú úchytku 9 zozadu na stredovú priečku 4 a pomocou skrutky C 18

zoskrutkujte vnútornú úchytku 9 a vonkajšiu úchytku 8 (pozri obr. H).

Q Montáž rámu so samozatváracím mechanizmom

Krok 1

Vyznačte polohu pre horné diely závesu 10. Dávajte pozor na to, aby medzi hornou a dolnou

hranou rámu a horným dielom závesu 10 bola vzdialenosť minimálne 15 cm. Vyvŕtajte otvory

(pozri obr. I).

Krok 2

Zasuňte pružiny 12 do horného a dolného dielu závesu 10 a pripevnite pružiny 12 pomocou

skrutky B 16.

Montáž

j Pred montážou sa uistite, že vaše dvere sú vhodné pre tento výrobok a neprekračujú

maximálne rozmery.

POZOR! NEBEZPEČENSTVO PORANENIA! Pri montáži budete potrebovať pílku,

nôž na koberce a vŕtačku (len pri vonkajšej montáži). Bezpodmienečne si prečítajte návody

na obsluhu potrebného náradia.

Montáž rámu

Krok 1

Najskôr odmerajte vnútorné rozmery (H = výška, B = šírka) zárubne dverí (pozri obr. A).

Krok 2

Od nameranej výšky (H) odpočítajte 6,5 cm a výsledok vydeľte dvoma. Hliníkové proﬁly A 2

skráťte pomocou pílky a pokosného rezadla na stanovený rozmer (pozri obr. B).

Krok 3

Od nameranej šírky (B) odpočítajte 1 cm a hliníkové proﬁly B 3 a stredovú priečku 4

skráťte pomocou pílky a pokosného rezadla na stanovený rozmer (pozri obr. B).

Krok 4

Od nameranej šírky (B) odpočítajte 1,2 cm a druhú stredovú priečku

4 skráťte pomocou píl-

ky a pokosného rezadla na stanovený rozmer (pozri obr. B).

Krok 5

Odstráňte výronky na rezných plochách pomocou pilníka (pozri obr. B).

Krok 6

Do kratšej odrezanej stredovej priečky 4 a do jedného z hliníkových proﬁlov B 3 zasuňte

zvieraciu lištu 6 a odrežte prečnievajúcu časť. Dávajte pozor na to, aby skosené strany

zvieracej priečky 6 a proﬁl B 3 k sebe priliehali. Do proﬁlu B 3 zasuňte aj kefové tesne-

nie 22, ktoré musí byť o 6 cm dlhšie ako proﬁl (pozri obr. C).

Krok 7

Zmontujte dolnú časť rámu s dvoma hliníkovými proﬁlmi A 2, s hliníkovým proﬁlom B 3

pripraveným v kroku 6 a s dvoma rohovými spojkami 1. Do rohovej spojky Pozor: 1,

ktorá sa nachádza oproti neskoršej strane závesu, vložte magnet

17 . Na nasunutie rohových

spojok 1 použite v prípade potreby gumené kladivo. Dávajte pozor na to, aby bolo kefo-

vé tesnenie 22 zasunuté až do rohových spojok 1 (pozri obr. C).

Krok 8

Spojte stredovú priečku 4 pripravenú v kroku 6 s priečkovou spojkou 21 a následne zasuňte

stredovú priečku 4 zhora do pripraveného rámu zasunutím priečkovej spojky 21 do drážok

proﬁlov A 2. V prípade potreby použite gumené kladivo, ktorým rovnomerne zatlčiete

priečkové spojky 21 (pozri obr. C).

Krok 9

Prirežte hliníkový podlahový plech 19 pomocou pílky na šírku š s odpočítaním 1,2 cm.

Odstráňte výronky na reznej hrane pilníkom.

Krok 10

Podlahový plech 19 nasuňte na upevňovacie lišty 20 (pozri obr. D).

Krok 11

Položte podlahový plech 19 na rám, v prípade potreby musíte stredovú priečku 4 posunúť

trochu viac nadol a podlahový plech

19 nasuňte pomocou gumeného kladiva do vyhradených

Q Obsah zásielky

Upozornenie: Pri vybaľovaní dávajte pozor, aby ste omylom nevyhodili montážny materiál.

Bezprostredne po vybalení skontrolujte úplnosť obsahu dodávky, ako aj bezchybný stav

výrobku a všetkých dielov. Výrobok v žiadnom prípade nemontujte vtedy, ak nie je dodávka

kompletná.

4 rohové spojky

4 uzávery rohových spojok

4 hliníkové proﬁly A

2 hliníkové proﬁly B

2 stredové priečky

2 zacvakávacie lišty 1010 mm (hliníkový proﬁl A)

2 zacvakávacie lišty 910 mm (hliníkový proﬁl A)

4 zacvakávacie lišty 955 mm (hliníkový proﬁl B)

2 zvieracie lišty

2 T spojky

1 uzáver T spojky

1 vonkajšia úchytka

1 vnútorná úchytka

3 horné diely závesu

3 dolné diely závesu

2 pružiny

3 plechy pre západku zámku

1 sklolaminátová tkanina

12 zápustných skrutiek A

10 zápustných skrutiek B

3 magnety

1 zápustná skrutka C

1 hliníkový podlahový plech

2 upevňovacie lišty podlahového plechu

2 priečkové spojky

1 kefové tesnenie

1 návod na montáž

Bezpečnostné upozornenia

J VAROVANIE! NEBEZPEČENSTVO OHROZENIA ŽIVOTA A

NEBEZPEČENSTVO ÚRAZU MALÝCH I STARŠÍCH DETÍ! Nikdy

nenechávajte deti bez dozoru s obalovým materiálom a výrobkom. Existuje

nebezpečenstvo zadusenia obalovým materiálom a nebezpečenstvo ohrozenia života

v dôsledku uškrtenia. Deti často podceňujú nebezpečenstvá. Deti držte vždy mimo

dosahu výrobku. Výrobok nie je určený na hranie.

POZOR! NEBEZPEČENSTVO PORANENIA! Zabezpečte, aby boli všetky diely

nepoškodené a riadne namontované. V prípade neodbornej montáže hrozí nebezpe-

čenstvo poranenia. Poškodené diely môžu ovplyvniť bezpečnosť a funkčnosť.

(strana s klikami) tak na zárubni dveří, aby cca. 2,5 cm podlouhlého proﬁlu leželo na zárubni.

Tak využijete optimální zavírací sílu magnetů

17 (viz obr. J). Nastrčte spodní díly závěsu

přes pružiny 12 do vrchních dílů závěsu 10 (viz obr. L). Přidržte spodní díly závěsu 11 na

zárubeň dveří a označte vrtací díry.

Krok 5

Vyvrtejte vrtací díry a přišroubujte spodní díly závěsu

11 šrouby se zápustnou hlavou A 15 k

zárubni dveří. Zaﬁxujte zavírací pružiny šroubem B

16 do spodních dílů závěsu 11 (viz obr. L).

Krok 6

Zaﬁxujte uzavírací desky 13 prostřednictvím šroubů se zápustnou hlavou B 16 na zárubni

dveří ve výšce magnetů 17 (viz obr. M).

Montáž rámu bez samočinného zavíracího mechanizmu

Postupujte podle pracovních kroků 1 až 3 kapitoly „Montáž rámu se samočinným zavíracím

mechanizmem“.

Krok 1

Odštípněte špičky spodních dílů závěsu 11 až na konec zářezu (viz obr. K).

Upozornění: Nikdy neodštípněte kompletní podstavec. Jinak už nelze závěs více použít.

Krok 2

Pak zastrčte spodní díly závěsu 11 do vrchních dílů závěsu 10. Postupujte podle pracovních

kroků 4 až 6 kapitoly „Montáž rámu se samočinným zavíracím mechanizmem“.

Čistění a ošetřování

J V žádném případě nepoužívejte drhnoucí nebo žíravé čisticí prostředky.

j Tkaninu zvláknitého skla a rám očistěte mírně navlhčenou tkaninou bez chloupků.

j Případně použijte mírný čisticí prostředek.

Video k montáži

Montagevideo na www.feinheim.de

Zlikvidování

Obal a obalový materiál se skládají výhradně z ekologicky vhodných materiálů.

Zlikvidujte je v lokálních recyklačních nádobách.

O možnostech ke zlikvidování vysloužilých přístrojů se dozvíte ve správě vaší obce či města.

Záruka / servis

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Tel. servisu: +49-9932-40 25 897

Email: info@feinheim.de

Stav informací: 01 / 2011 · Ident. č.: 012011-4

Krok 12

Vsaďte vždy do rohové spojky 1 a spojky T 7 magnety 17 . Dbejte na to, aby magnety 17

byly vmontovány proti pozdější straně závěsu (viz obr. E).

Krok 13

Spojte hliníkové proﬁly A 2 a B 3, jakož i zbývající střední příčku 4 rohovými spojkami 1

a spojkami T 7 podle obr. E. Před namontováním hliníkového proﬁlu B 3 nahoře zasuňte

na jedné z podélných stran rámu kartáčové těsnění 22 do k tomu dané drážky. Nechejte

3 cm přečnívat a odstřihněte kartáč nůžkami. Pracovní krok zopakujte na protilehlé straně

rámu. Zasuňte kartáčové těsnění 22

do drážky hliníkového proﬁlu (B) 3. Nyní proﬁl B 3

namontujte. Pozor: Zasuňte přečnívající kartáčová těsnění při smontování do rohových spojek.

Krok 14

Zkraťte 2 zacvakující lišty 5a na rozměr hliníkových proﬁlů A 2. Zkraťte 2 zacvakující lišty 5b

na rozměr hliníkových proﬁlů A 2 po odečtení 10 cm (viz obr. F).

Krok 15

Přičtěte k rozměrům hliníkových proﬁlů B 3, popř. středních příček 4 1,3 cm a zkraťte zbý-

vající 4 zacvakující lišty 5c na příslušný rozměr (viz obr. F).

Krok 16

Přeložte přes rám tkaninu z vláknitého skla 14. Fixujte tkaninu z vláknitého skla 14 na vždy

protilehlých stranách prostřednictvím zacvakujících lišt 5a, 5b , 5c (viz obr. G).

Upozornění: Dbejte na to, aby byla tkanina z vláknitého skla 14 dostatečně napnutá.

Zopakujte případně pracovní krok 16.

Krok 17

Odstraňte přečnívající tkaninu z vláknitého skla

14 nožem na koberce.

Krok 18

Nastrčte krytky 1a na rohové spojky 1 a krytku 7a na spojku T 7, která později leží na

straně závěsu (viz obr. H).

Krok 19

Nastrčte vnější kliku 8 na zbývající spojku T 7.

Krok 20

Vrtejte vrtákem 2,5 mm danou dírou ve vnější klice 8, střední příčkou 4 (viz obr. H).

Krok 21

Vsaďte vnitřní kliku 9 zezadu na střední příčku 4 a sešroubujte šroubem C 18 spolu vnitřní

kliku 9 a vnější kliku 8 (viz obr. H).

Montáž rámu se samočinným

zavíracím mechanizmem

Krok 1

Označte polohu pro vrchní díly závěsu 10 . Dbejte na to, aby mezi horní a dolní hranou rámu

a vrchním dílem závěsu 10 byla vzdálenost aspoň 15 cm. Vyvrtejte vrtací díry (viz obr. I).

Krok 2

Zasuňte pružiny 12 na horní a dolní vrchní díl závěsu

10 a ﬁxujte pružiny

12 šroubem B 16 .

Krok 3

Zaﬁxujte vrchní díly závěsu 10 prostřednictvím šroubů se zápustnou hlavou A 15 na rámu

(viz obr. I).

Krok 4

Postavte ochranu proti hmyzu na dveře k zárubni dveří. Nechejte si případně pomoci druhou

osobou. Seřiďte tu stranu ochrany proti hmyzu pro dveře, v níž jsou namontovány magnety 17

Montáž

j Před montáží se ujistěte, že se vaše dveře pro tento výrobek hodí, aniž by převyšovaly

maximální rozměr.

POZOR! NEBEZPEČÍ PORANĚNÍ! Pro montáž potřebujete pilu, nůž na koberce a

vrtačku (jen pro montáž z venku). Bezpodmínečně se řiďte návody potřebných nástrojů.

Montáž rámu

Krok 1

Změřte nejprve vnitřní rozměry (H = výška, B = šířka) dveřní zárubně (viz obr. A).

Krok 2

Odečtěte od naměřené výšky (H) 6,5 cm a dělte hodnotu dvěma. Zkraťte hliníkové proﬁly A 2

prostřednictvím pily a úkosového bidla na vyšetřený rozměr (viz obr. B).

Krok 3

Odečtěte od naměřené šířky (B) 1 cm a zkraťte hliníkové proﬁly B 3 a střední příčku 4

prostřednictvím pily a úkosového bidla na vyšetřený rozměr (viz obr. B).

Krok 4

Odečtěte od naměřené šířky (B) 1,2 cm a zkraťte druhou střední příčku 4 prostřednictvím

pily a úkosového bidla na vyšetřený rozměr (viz obr. B).

Krok 5

Odhrotujte řezné plochy pilníkem (viz obr. B).

Krok 6

Zasuňte do krátce seříznuté střední příčky 4 a do jednoho hliníkového proﬁlu B 3 vždy jednu

svěrací lištu 6 a přesah odřízněte. Mějte na paměti, že zešikmené strany svěrací lišty 6 a

proﬁlu B 3 musí spolu lícovat. Zasuňte do proﬁlu B 3 také kartáčové těsnění 22 , které

musí být o 6 cm delší než proﬁl (viz obr.C).

Krok 7

Smontujte spolu dolní díl rámu s dvěma hliníkovými proﬁly A 2, s hliníkovým proﬁlem B 3

připraveném v kroku 6 a s dvěma rohovými spojkami 1. Pozor: Vložte do rohové spojky 1,

nacházející se proti pozdější straně závěsu, magnet 17 . K zatlučení rohových spojek 1 po-

užijte případně pryžové kladivo. Dbejte na to, aby kartáčové těsnění

22 bylo zastrčeno až

do rohových spojek 1 (viz obr. C).

Krok 8

Zastrčte v kroku 6 připravenou střední příčku 4 a spojky příčky 21 dohromady a vsuňte

střední příčku 4 pak shora do připraveného rámu tím, že zastrčíte spojky příčky

21 do

drážek proﬁlů A 2. Použijte případně pryžové kladivo, s nímž spojky příčky

21 rovnoměrně

zatlučete (viz obr. C).

Krok 9

Seřízněte hliníkovou nástupnici 19 pilou na šířku B po odečtení 1,2 cm. Odhrotujte řeznou

hranu pilníkem.

Krok 10

Nastrčte na nástupnici 19 upevňovací lišty 20 (viz obr. D)

Krok 11

Položte nástupnici 19 na rám, případně musíte střední příčku 4 ještě trochu nasunout dolů,

a zatlučte nástupnici 19 pryžovým kladivem do daných drážek (viz obr. D).

Pozor: Pracujte přesně. Nástupnici 19 lze jen velmi obtížně znovu odstranit.

Q Rozsah dodávky

Upozornění: Při vybalení dbejte na to, abyste omylem nevyhodili montážní materiál.

Bezprostředně po rozbalení zkontrolujte rozsah dodávky vzhledem kúplnosti, jakož i

kbezvadnému stavu výrobku a všech dílů. Výrobek nikdy nemontujte, není-li rozsah

dodávky úplný.

4 rohové spojky

4 krytky pro rohovou spojku

4 hliníkové proﬁly A

2 hliníkové proﬁly B

2 střední příčky

2 zacvakující lišty 1010 mm (hliníkový proﬁl A)

2 zacvakující lišty 910 mm (hliníkový proﬁl A)

4 zacvakující lišty 955 mm (hliníkový proﬁl B)

2 svěrací lišty

2 spojky T

1 krytka pro spojku T

1 vnější klika

1 vnitřní klika

3 vrchní díly závěsu

3 spodní díly závěsu

2 pružiny

3 uzavírací desky

1 tkanina z vláknitého skla

12 šroubů se zápustnou hlavou A

10 šroubů se zápustnou hlavou B

3 magnety

1 šroub se zápustnou hlavou C

1 hliníková nástupnice

2 upevňovací lišta nástupnice

2 spojky příčky

1 kartáčové těsnění

1 montážní návod

Bezpečnostní pokyny

VÝSTRAHA!

NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO

MALÉ DĚTI A DĚTI! Nikdy nenechejte děti bez dozoru sobalovým

materiálem a výrobkem. Existuje nebezpečí udušení obalovým materiálem

a ohrožení života strangulací. Děti často podcení nebezpečí. Chraňte výrobek před

dětmi. Výrobek není hračkou.

POZOR! NEBEZPEČÍ PORANĚNÍ! Ujistěte se, že jsou všechny díly nepoškozené

a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Poško-

zené díly mohou ovlivnit bezpečnost a funkci.

Ochrana proti hmyzu v hliníkovém rámu do dveří

Návod

Před montáží se s výrobkem seznamte. Přečtěte si proto pozorně následující návod

k montáži a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem

a na uvedených místech. Tento návod si dobře uschovejte. Při předání výrobku k

němu současně připojte i všechny jeho podklady.

Použití k určenému účelu

Tento výrobek je plánován jako ochrana proti hmyzu, jako jsou mouchy, vsoukromé obytné

oblasti. Kterékoliv jiné použití než předtím popsané použití nebo změna na výrobku nejsou

přípustné a mohou vést kporaněním a / nebo poškozením výrobku. Za škody vzniklé z

použití k nestanovenému účelu nepřevezme výrobce ručení. Výrobek se nehodí pro

průmyslové použití.

Popis dílů

1 Rohová spojka

1a Krytka pro rohovou spojku

2 Hliníkový proﬁl A

3 Hliníkový proﬁl B

4 Střední příčka

5a Zacvakující lišta 1010 mm (hliníkový proﬁl A 2)

5b Zacvakující lišta 910 mm (hliníkový proﬁl A 2)

5c Zacvakující lišta 955 mm (hliníkový proﬁl B 3)

6 Svěrací lišta

7 Spojka T

7a Krytka pro spojku T

8 Vnější klika

9 Vnitřní klika

10 Vrchní díl závěsu

11 Spodní díl závěsu

12 Pružina

13 Uzavírací deska

14 Tkanina z vláknitého skla

15 Šroub se zápustnou hlavou A

16 Šroub se zápustnou hlavou B

17 Magnet

18 Šroub se zápustnou hlavou C

19 Hliníková nástupnice

20 Upevňovací lišta nástupnice

21 Spojka příčky

22 Kartáčové těsnění

Technické údaje

Max. rozměry dveří: 100 x 210 cm

Proizvajalec / servis

FeinHeim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

Vroča linija za pomoč strankam: +49-9932-40 25 897

E-pošta: info@feinheim.de

Stanje informacij: 01 / 2011

Ident. št.: 012011-4

3. korak

Vrhnje dele šarnirja 10 ﬁksirajte s pomočjo vijaka z ugreznjeno glavo A 15 na okvir (glejte sl. I).

4. korak

Vrata z zaščito proti insektom postavite ob vratni okvir. Po potrebi naj vam pomaga še neka

druga oseba. Stran vrat z zaščito proti insektom, v kateri so montirani magneti

17 (stran z

ročajem), naravnajte ob vaš vratni okvir, tako da približno 2,5 cm vzdolžnega proﬁla leži na

vratnem okviru. Na ta način izkoristite optimalno zapiralno silo magnetov

17 (glejte sl. J).

Zdaj spodnje dele šarnirja 11 vtaknite nad vzmetmi 12 v vrhnje dele šarnirja 10 (glejte sl. L).

Spodnje dele šarnirja 11 držite ob vratni okvir in označite luknje za vrtanje.

5. korak

Izvrtajte luknje in spodnje dele šarnirja 11 s pomočjo vijakov A 15 privijte v vratni okvir.

Zaporne vzmeti s pomočjo vijaka B 16 ﬁksirajte v spodnje dele šarnirja 11 (glejte sl. L).

6. korak

Zaporne plošče 13 s pomočjo vijakov z ugreznjeno glavo B 16 ﬁksirajte na vrati okvir na

višino magnetov 17 (glejte sl. M).

Montaža okvirja brez mehanizma

za samodejno zapiranje

V ta namen upoštevajte delovna koraka 1 in 3 poglavja „Montaža okvirja z mehanizmom

za samodejno zapiranje“.

1. korak

Odščipnite konice spodnjih delov šarnirja 11 do konca vdolbine (glejte sl. K).

Opozorilo: Na noben način ne odščipnite celotnega mostička. V nasprotnem primeru

šarnirja ne morete več uporabljati.

2. korak

Spodnje dele šarnirja 11 vtaknite v vrhnje dele šarnirja 10 . Upoštevajte delovne korake 4

do 6 poglavja „Montaža okvirja z mehanizmom za samodejno zapiranje“.

Čiščenje in nega

J Na noben način ne uporabljajte jedkih ali grobih čistilnih sredstev.

j Mrežo iz steklenih vlaken in okvir čistite z rahlo navlaženo krpo, ki ne pušča vlaken.

j Eventualno uporabite blago čistilno sredstvo.

Video montaže

Video montaže je na voljo na www.feinheim.de

Odstranjevanje

Embalaža in embalažni material sestojita izključno iz okolju prijaznih materialov.

Odvrzite ju v krajevne zbiralnike za recikliranje.

Vse o možnostih za odstranjevanje odsluženega kosa pohištva boste izvedeli pri Vaši občinski

ali mestni upravi.

SKSK SK SK SK SKCZ

CZ CZ CZ CZ SISI SI

Feinheim GmbH

Bischof-Otto-Str. 60

D-94486 Osterhofen

+49(0)9932-4025897

Garancijski list

1. S tem garancijskim listom jamčimo Feinheim GmbH, da bo izdelek v garancijskem roku

ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpol-

njenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi

napak v materialu ali izdelavi oz. po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancijski rok za proizvod je 3 leta od dneva nabave.

3. Kupec je dolžan okvaro javiti pooblaščenemu servisu oz. se informirati o nadaljnih

postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno

preberete navodila o sestavi in uporabi izdelka.

4. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo

in dokazilo o nakupu.

5. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uvelja-

vljati zahtevkov iz te garancije.

6. Vzroki za okvaro oz. nedelovanje izdelka morajo biti lastnosti stvari same, in ne vzroki,

ki so zunaj proizvajalčeve oz. prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov

iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali, če je

izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

7. Jamčimo servisiranje in rezervne dele za dobo, ki je minimalno zahtevana s strani zako-

nodaje.

8. Obrabni deli oz. potrošni material so izvzeti iz garancije.

9. Vsi potrebni podatki za uveljaljanje garancije se nahajajo na dveh ločenih dokumentih

(garancijski list, račun).

Prodajalec:

Lidl d.o.o.k.d., Žeje pri Komendi 100, SI-1218 Komenda

61062_Alu-Insektenschutztür_Content_LB4.indd 3 03.02.11 09:19

Produktspecifikationer

Varumärke:	Powerfix
Kategori:	Inte kategoriserad
Modell:	IAN 61062

Behöver du hjälp?

Om du behöver hjälp med Powerfix IAN 61062 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Inte kategoriserad Powerfix Manualer

Powerfix Z31036 Bruksanvisning

31 December 2025

Powerfix PLS 10 A3 Bruksanvisning

19 Oktober 2024

Powerfix IAN 280221 Bruksanvisning

18 Oktober 2024

Powerfix IAN 45827 Bruksanvisning

17 Oktober 2024

Powerfix PFRS 1.5 A2 Bruksanvisning

10 Oktober 2024

Powerfix QA 375 Bruksanvisning

9 Oktober 2024

Powerfix PHG 2500 A1 Bruksanvisning

7 Oktober 2024

Powerfix IAN 103247 Bruksanvisning

5 Oktober 2024

Powerfix QA 373 Bruksanvisning

4 Oktober 2024

Powerfix IAN 315011 Bruksanvisning

3 Oktober 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Planet PWR-240-48 Bruksanvisning

9 April 2025

CaterChef 445001 Bruksanvisning

9 April 2025

Daikin EKWCTRDI1V3 Bruksanvisning

9 April 2025

Simplified MFG SP18CAT120 Bruksanvisning

9 April 2025

AudioQuest Pegasus Bruksanvisning

9 April 2025

Reolink P330 Bruksanvisning

9 April 2025

Reolink NVS16-8MB8 Bruksanvisning

9 April 2025

Drive Medical RTL12045 Bruksanvisning

9 April 2025

Kern MBC-A05 Bruksanvisning

9 April 2025

Daikin EKEXVA250 Bruksanvisning

9 April 2025
