Sida 1/144
PLASMA DISPLAY
HP-T4254
HP-T5054
Owner’s
Instructions
Register your product at www.samsung.com/global/register
Record your Model and Serial number here for future reference.
▪ Model _______________ ▪ Serial No. _______________
English - 2
Important Warranty Information Regarding Television Format Viewing
Wide screen format PDP Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide
screen format full-motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format,
or expanded to fill the screen if your model offers this feature and the images are constantly moving. Displaying stationary
graphics and images on screen, such as the dark side-bars on nonexpanded standard format television video and
programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos,
web sites or computer graphics and patterns, should be limited as described above for all televisions. Displaying stationary
images that exceed the above guidelines can cause uneven aging of PDP Displays that leave subtle, but permanent
burned-in ghost images in the PDP picture. To avoid this, vary the programming and images, and primarily display
full screen moving images, not stationary patterns or dark bars.
On PDP models that offer picture sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven PDP aging as a result of format
selection and use, as well as burned-in images, are not covered by your Samsung limited warranty.
© 2007 Samsung Electronics Co., Ltd. All rights reserved.
U.S.A Only
The product unit accompanying this user manual is licensed under certain intellectual property rights of certain
third parties. In particular, this product is licensed under the following US patents: 5,991,715, 5,740,317, 4,972,484,
5,214,678, 5,323,396, 5,539,829, 5,606,618, 5,530,655, 5,777,992, 6,289,308, 5,610,985, 5,481,643, 5,544,247,
5,960,037, 6,023,490, 5,878,080, and under US Published Patent Application No. 2001-44713-A1.
This license is limited to private non-commercial use by end-user consumers for licensed contents. No rights are
granted for commercial use. The license does not cover any product unit other than this product unit and the license
does not extend to any unlicensed product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or
sold in combination with this product unit. The license only covers the use of this product unit to encode and/or decode
audio files conforming to the ISO/IEC 11172-3 or ISO/IEC 13818-3. No rights are granted under this license for product
features or functions that do not conform to the ISO/IEC 11172-3 or ISO/IEC 13818-3.
Other countries
The product unit accompanying this user manual is licensed under certain intellectual property rights of certain third
parties. This license is limited to private non-commercial use by end-user consumers for licensed contents. No rights
are granted for commercial use. The license does not cover any product unit other than this product unit and the license
does not extend to any unlicensed product unit or process conforming to ISO/IEC 11172-3 or ISO/IEC 13818-3 used or
sold in combination with this product unit. The license only covers the use of this product unit to encode and/or decode
audio files conforming to the ISO/IEC 11172-3 or ISO/IEC 13818-3. No rights are granted under this license for product
features or functions that do not conform to the ISO/IEC 11172-3 or ISO/IEC 13818-3.
English - 3
User Instructions
Screen Image retention
Do not display a still image (such as on a video game) on the plasma display panel for more than several minutes as it can
cause screen image retention. This image retention is also known as “screen burn”. To avoid such image retention, refer to
page 26 of this manual to reduce the degree of brightness and contrast of the screen when displaying a still image.
Altitude
The PDP can only operate normally at heights under 6500ft.
Heat on the top of the PDP TV
The top side of the product may be hot after long periods of use as heat dissipates from the panel through the vent hole in
the upper part of the product.
This is normal and does not indicate any defect or operation failure of the product.
However, children should be prevented from touching the upper part of the product.
The product is making a ‘cracking’ noise.
A ‘cracking’ noise may occur when the product contracts or expands due to a change of surrounding environment such as
temperature or humidity. This is normal and not a defect of the unit.
Cell Defects
The PDP uses a panel consisting of 1,230,000(SD-level) to 3,150,000(HD-level) pixels which require sophisticated
technology to produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact
on the performance of the product.
Avoid operating the TV at temperatures below 5°C (41°F)
A still image displayed too long may cause permanent damage to the PDP Panel.
Watching the PDP TV in 4:3 format for a long period of time may leave traces of borders displayed on
the left, right and center of the screen caused by the difference of light emission on the screen.
Playing a DVD or a game console may cause similar effect to the screen.
Damages caused by the above effect are not covered by the Warranty.
Afterimage on the Screen.
Displaying still images from Video games and PC for longer than a certain period of time may produce partial after-images.
To prevent this effect, reduce the ‘brightness’ and ‘contrast’ when displaying still images for a long time.
Warranty
Warranty does not cover any damage caused by image retention.
Burn-in is not covered by the warranty.
English - 4
Symbols Press One-Touch
Button
➢
Note
Contents
GENERAL INFORMATION
■ List of Features ..............................................................5
■
Accessories ....................................................................5
■
Viewing the Control Panel .............................................6
■
Viewing the Connection Panel .......................................7
■
Remote Control ..............................................................8
■ Installing Batteries in the Remote Control ..................... 9
CONNECTIONS
■ Connecting VHF and UHF Antennas ............................. 9
■ Connecting Cable TV ...................................................10
■ Connecting a VCR ....................................................... 11
■ Connecting an S-VHS VCR ......................................... 11
■ Connecting a Camcorder .............................................12
■ Connecting a DVD Player/Set-Top Box .......................12
■ Connecting a DVD Player/Set-Top Box via HDMI .......13
■ Connecting a DVD Player/Set-Top Box via DVI ........... 13
■ Connecting a Digital Audio System .............................. 14
■ Connecting an Amplifier/DVD Home Theater .............. 14
■ Connecting a PC ..........................................................14
OPERATION
■ Turning the TV On and Off ........................................... 15
■ Plug & Play Feature .....................................................15
■ Changing Channels ..................................................... 17
■ Adjusting the Volume ................................................... 18
■ Viewing the Display ..................................................... 18
■ Viewing the Menus ......................................................18
■ Memorizing the Channels ............................................ 19
■ Setting Up Your Remote Control ..................................20
■ To Select the Source .................................................... 25
■ To Edit the Input Source Name ....................................25
PICTURE CONTROL
■ Using Automatic Picture Settings ................................. 26
■ Digital Noise Reduction ............................................... 27
■ Changing the Screen Size ........................................... 28
■ Configuring Detailed Settings on the Picture ............... 29
■ Active Color .................................................................. 30
■ DNIe (Digital Natural Image engine) ............................30
■ Selecting the Film Mode ..............................................31
■ Setting the Blue Screen Mode ..................................... 31
■ Setting the HDMI Black Level ......................................31
■ Viewing Picture-in-Picture ............................................ 32
■ Freezing the Current Picture ........................................33
SOUND CONTROL
■ Using Automatic Sound Settings ................................. 34
■ Customizing the Sound ................................................ 34
■ Setting the TruSurround XT ......................................... 35
■
Choosing a Multi-Channel Sound (MTS) Track - Digital
.. 35
■
Choosing a Multi-Channel Sound (MTS) Track - Analog
.. 36
■ Automatic Volume Control ........................................... 36
■ Selecting the Internal Mute ..........................................36
■ Adjusting the Melody Sound ........................................ 37
■ Listening to the Sound of the Sub (PIP) Picture .......... 37
CHANNEL CONTROL
■ Selecting the Antenna .................................................. 38
■ Adding and Erasing Channels ..................................... 38
■ Setting Your Favorite Channels ................................... 39
■ Viewing the Channel Lists ........................................... 40
■ Setting the Default Channel List Mode ........................ 40
■ Labeling Channels ....................................................... 41
■ Fine Tuning Analog Channels ...................................... 41
■ Checking the Digital-Signal Strength ........................... 42
■ LNA (Low Noise Amplifier) ........................................... 42
PC DISPLAY
■ Using Your TV as a Computer (PC) Display ................ 43
■ Display Modes ............................................................ 43
■ Setting up the TV with your PC .................................... 44
■ Setting the Home Theater PC ...................................... 45
TIME SETTING
■ Setting the Time ........................................................... 46
FUNCTION DESCRIPTION
■ Selecting a Menu Language ........................................ 49
■ Using the Game Mode ................................................. 49
■
Viewing Closed Captions (On-Screen Text Messages) - Digital
....
50
■
Viewing Closed Captions (On-Screen Text Messages) - Analog
.. 51
■ Menu Transparency Level ........................................... 52
■ Setting the Light Effect ................................................. 52
■ Using the Energy Saving Feature ................................ 53
■ Preventing Screen Burn-in ........................................... 53
■ Reducing the Effects of Screen Burn ........................... 54
■ Setting the Function Help ............................................ 54
■ Wall- mount adjustment (Sold separately) ................... 55
■ Upgrading the Software ............................................... 56
■ Using the V-Chip .......................................................... 56
About Anynet+
■ What is Anynet+? ......................................................... 62
■ Connecting Anynet+ Devices ....................................... 62
■ Setting Up Anynet+ ...................................................... 63
■ Scanning and Switching between Anynet+ Devices .... 63
■ Recording .................................................................... 64
■ Listening through a Receiver ....................................... 65
■ Check Points before Requesting Service .................... 65
APPENDIX
■ Troubleshooting ........................................................... 66
■ Installing the Wall Mount Kit ......................................... 67
■ How to assemble the Stand-Base
(depending on the model) ........................................... 68
■ Specifications ............................................................... 68
■ Dimensions (HP-T4254) .............................................. 69
■ Dimensions (HP-T5054) .............................................. 70
English - 5
General Information
List of Features
• Adjustable picture settings that can be stored in the TV’s memory.
• Automatic timer to turn the TV on and off.
• A special sleep timer.
• V-Chip function.
• Excellent Digital Interface & Networking :
With a built-in HD digital tuner, non-subscription HD broadcasts can be viewed with no Set-Top Box needed.
• Remote Control
The supplied remote can be used to operate the TV as well as most DVD players, Set-top boxes, Cable Boxes and VCRs.
• Excellent Picture Quality
- DNIe technology provides life-like clear images.
• SRS TruSurround XT
- SRS TruSurround XT provides a virtual Dolby surround system.
Accessories
Please make sure the following items are included with your TV. If any items are missing, contact your dealer.
RETURN
FAV.CH
Remote Control
(BN59-00599A) /
AAA Batteries
(4301-000103)
Power Cord
(3903-000144)
Owner’s Instructions /
Quick Setup Guide
Warranty Card /
Registration Card /
Safety Guide Manual
Cloth-Clean
Cover-Bottom /
Screws (2ea)
(Refer to page 68)
Ferrite Core for
Power Cord
(3301-001110)
Ferrite Core for
Side-AV / S-VIDEO
(3301-001305 )
Ferrite Core for
Headphone
(3301-001456)
The following parts are sold separately and are available at most electronics stores.
S-VIDEO Cable (BN39-00149A) HDMI Cable (BN39-00641A) HDMI/DVI cable (BN39-00643A) Component Cables (RCA)
(BN39-00279A)
PC Cable (BN39-00115A) PC Audio Cable (BN39-00061B) Optical Cable Antenna Cable (BN39-00333A)
➢ Ferrite Core (Power Cord, Audio/Video Cable,
S-Video Cable, Headphone)
The ferrite cores are used to shield the cables from interference.
When connecting a cable, open the ferrite core and clip it around
the cable near the plug.
English - 6
Viewing the Control Panel
Buttons on the Lower-Right Part of the Panel
The buttons on the lower-right panel control your TV’s basic features, including the on-screen menu.
To use the more advanced features, you must use the remote control.
1
SOURCE
Toggles between all the available input sources
(TV, AV1, AV2, S-Video1, S-Video2, Component1,
Component2, PC, HDMI1, HDMI2, or HDMI3).
2
MENU
Press to see an on-screen menu of your TV’s features.
3
+ VOL –
Press to increase or decrease the volume. In the on-
screen menu, use the + VOL – buttons as you would
use the and buttons on the remote control.◄ ►
4
CH
Press to change channels.
In the on-screen menu, use the buttons as CH
you would use the and buttons on the remote ▲ ▼
control.
5
(ENTER)
Press to confirm a selection.
6
POWER
Press to turn the TV on and off.
Power Indicator
Blinks and turns off when the power is on and lights up
in stand-by mode.
Remote Control Sensor
Aim the remote control towards this spot on the TV.
7
Speakers
➢ The product color and shape may vary depending on the model.
English - 7
Viewing the Connection Panel
Rear Panel Jacks
Use the rear panel jacks to connect A/V components that will be connected continuously, such as VCR or DVD players. For
more information on connecting equipment, see pages 9-14. The product color and shape may vary depending on the model.
1
POWER IN
Connect the supplied power cord.
2
DIGITAL AUDIO OUT (OPTICAL)
Connect to a Digital Audio component.
3
AUDIO OUT (R/L)
Audio outputs to external devices.
4
PC AUDIO IN
Connect to the audio output jack on your PC.
5
PC IN
Connect to the video output jack on your PC.
6
DVI IN (HDMI 1) (AUDIO-R/L)
Connect to the DVI audio output jack of an external device.
7
HDMI IN 1, 2
Connect to the HDMI jack of a device with HDMI output.
(Only HDMI 1 can support HDMI-DVI IN and PC.)
This input can also be used as a DVI connection with
separate analog audio inputs. An optional HDMI/DVI
cable will be necessary to make this connection.
When using an optional HDMI/DVI adapter, the DVI analog
audio inputs on your TV allow you to receive left and right
audio from your DVI device. (Not compatible with PC)
8
ANT 1 IN(AIR)/ANT 2 IN(CABLE)
75Ω Coaxial connector for Air/Cable Network.
9
EX-LINK
Connect this to the jack on the optional wall mount
bracket. This will allow you to adjust the TV viewing
angle using your remote control.
0
AUDIO-R/L (AV IN 1)
Audio inputs for external devices, such as a camcorder
or VCR.
!
S-VIDEO (AV IN 1)
S-Video input for external devices with an S-Video
output, such as a camcorder or VCR.
@
VIDEO (AV IN 1)
Video input for external devices, such as a camcorder
or VCR.
#
COMPONENT IN 1, 2
Component video (Y/P /P ) and audio (R-AUDIO-L) inputs.B R
Side Panel Jacks
Use the right side panel jacks to connect a component that is used only occasionally, such as a camcorder or video game.
The product color and shape may vary depending on the model.
1
HDMI IN 3
Connect to the HDMI jack of a device with HDMI output.
2
SERVICE
For service only.
3
S-VIDEO IN 2
S-Video input for external devices with an S-Video output.
4
AV IN 2
Video and audio inputs for external devices.
5
HEADPHONE
You can connect a set of headphones if you wish to watch a television program without
disturbing other people in the room.
English - 8
Remote Control
You can use the remote control up to a distance of about 23 feet from the TV. When using the remote, always
point it directly at the TV. You can also use your remote control to operate your VCR, Cable box, DVD player,
or Set-Top Box.
1
POWER
Turns the TV on and off.
2
NUMERIC BUTTONS
Press to directly select a channel.
3
–
Press to select additional channels
(digital and analog) being broadcast
by the same station. For example,
to select channel “54-3”, press “54”,
then press “–” and “3”.
4
CH LIST
Used to display Channel Lists on the
screen.
5
ANTENNA
Press to select “AIR” or “CABLE”.
6
VCR/DVD Functions
- Rewind
- Stop
- Play/Pause
- Fast/Forward
7
+ VOL –
Press to increase or decrease the
volume.
8
MUTE
Press to temporarily cut off the
sound.
9
MENU
Displays the main on-screen menu.
0
S.MODE
Press to select the sound mode.
!
RETURN
Returns to the previous menu.
@
P.MODE
Press to select the picture mode.
#
CAPTION
Controls the caption decoder.
$
FAV.CH
Press to switch to your favorite
channels.
%
SLEEP
Press to select a preset time interval
for automatic shut off.
^
SRS
Selects SRS TruSurround XT mode.
&
SET
Sets the remote to control your TV,
VCR, Cable, DVD, or Set-Top Box.
*
TV/DVD/STB/CABLE/VCR
Press to operate your TV, DVD, STB,
CABLE (box), or VCR.
(
Press to backlight the VOL, CH,
and active source button (TV, DVD,
CABLE, STB, VCR) on the remote.
)
SOURCE
Press to display all of the available
video sources.
a
PRE-CH
Tunes to the previous channel.
b
WISELINK
Not available.
c
REC
This remote can be used to control
recording on Samsung recorders.
(Refer to page 64)
d
CH
Press to change channels.
e
EXIT
Press to exit the menu.
f
UP▲/DOWN▼/LEFT◄/
RIGHT►/ENTER
Use to select on-screen menu items
and change menu values.
g
INFO
Press to display information on the
TV screen.
h
Anynet+
Runs the Anynet+ view functions and
sets up Anynet+ devices.
i
STILL
Press to stop the action during a
particular scene. Press again to
resume normal video.
j
P.SIZE
Press to change the screen size.
k
PIP
Picture-in Picture ON/OFF.
l
CH /
Displays the available channels in
sequence. (These buttons change
channels in the PIP window only.)
m
MTS
Press to choose stereo, mono or
Separate Audio Program (SAP
broadcast).
n
RESET
When your remote does not work,
change the batteries and press
the RESET button for 2-3 seconds
before use.
➢ This is a special remote control for
the visually impaired, and has Braille
points on the , Channel, POWER
Volume, STOP, and PLAY/PAUSE
buttons.
➢ The performance of the remote control
may be affected by bright light.
RETURN
FAV.CH
English - 9
Connections
Connecting VHF and UHF Antennas
If your antenna has a set of leads that look like this, see “Antennas with 300 Ω Flat Twin
Leads” below.
If your antenna has one lead that looks like this, see “Antennas with 75 Ω Round Leads”.
If you have two antennas, see “Separate VHF and UHF Antennas”.
Antennas with 300 Ω Flat Twin Leads
If you are using an off-air antenna (such as a roof antenna or “rabbit ears”) that has 300 Ω
twin flat leads, follow the directions below.
1 Place the wires from the twin leads under the screws on a 300-75 Ω adapter (not supplied).
Use a screwdriver to tighten the screws.
2 Plug the adaptor into the ANT 1 IN (AIR) or ANT 2 IN (CABLE) terminal on the back of the TV.
Antennas with 75 Ω Round Leads
1
Plug the antenna lead into the ANT 1 IN (AIR) or ANT 2 IN (CABLE) terminal on the back of the TV.
Separate VHF and UHF Antennas
If you have two separate antennas for your TV (one VHF and one UHF), you must combine
the two antenna signals before connecting the antennas to the TV. This procedure requires
an optional combiner-adaptor (available at most electronics shops).
1 Connect both antenna leads to the combiner.
2 Plug the combiner into the ANT 1 IN (AIR) or ANT 2 IN (CABLE) terminal on the bottom of the
back panel.
ANT 1 IN (AIR)
ANT 1 IN (AIR)
UHF
VHF
ANT 1 IN (AIR)
U HF
V HF
Installing Batteries in the Remote Control
1 Lift the cover at the back of the remote control upward as shown in the figure.
2 Install two AAA size batteries.
➢ Make sure to match the “+” and “–” ends of the batteries with the diagram inside the
compartment.
➢ Do not mix battery types, i.e. alkaline and manganese.
3 Close the cover as shown in the figure.
➢
Remove the batteries and store them in a cool, dry place if you won’t be using the
remote control for a long time. The remote control can be used up to about 23 feet
(7m) from the TV. (Assuming typical TV usage, the batteries last for about one year.)
➢ If the remote control doesn’t work, check the following:
1. Is the TV power on?
2. Are the plus and minus ends of the batteries reversed?
3. Are the batteries drained?
4. Is there a power cut, or is the power cord unplugged?
5. Is there a special fluorescent light or a neon sign nearby?
English - 10
ANT OUT
ANT IN
ANT 2 IN (CABLE)
ANT 2 IN (CABLE)
Connecting Cable TV
To connect to a cable TV system, follow the instructions below.
Cable without a Cable Box
1 Plug the incoming cable into the ANT 2 IN(CABLE) terminal on the back of the TV.
➢ Because this TV is cable-ready, you do not need a cable box to view
unscrambled cable channels.
1 Find the cable that is connected to the ANT OUT terminal on your cable box.
➢ This terminal might be labeled “ANT OUT”, “VHF OUT” or simply, “OUT”.
2 Connect the other end of this cable to the ANT 2 IN(CABLE) terminal on the back of
the TV.
Connecting to a Cable Box that Descrambles All Channels
Connecting to a Cable Box that Descrambles Some Channels
If your cable box descrambles only some channels (such as premium channels), follow the instructions below.
You will need a two-way splitter, an RF (A/B) switch, and four lengths of Antenna cable. (These items are available
at most electronics stores.)
1 Find and disconnect the cable that is
connected to the ANT IN terminal on your
cable box.
➢ This terminal might be labeled “ANT IN”,
“VHF IN” or simply, “IN”.
2 Connect this cable to a two-way splitter.
3 Connect an Antenna cable between an
OUTPUT terminal on the splitter and the IN
terminal on the cable box.
4 Connect an Antenna cable between the
ANT OUT terminal on the cable box and the
B–IN terminal on the RF(A/B) switch.
5 Connect another cable between the other
OUT terminal on the splitter and the A–IN
terminal on the RF (A/B) switch.
6 Connect the last Antenna cable between
the OUT terminal on the RF (A/B) switch
and the ANT 2 IN (CABLE) terminal on the
rear of the TV.
After you have made this connection, set the A/B switch to the “A” position for normal viewing. Set the A/B switch to the “B”
position to view scrambled channels. (When you set the A/B switch to “B”, you will need to tune your TV to the cable box’s
output channel, which is usually channel 3 or 4.)
Splitter
Cable Box
RF (A/B)
Switch
Incoming
cable
Splitter
Incoming
cable
Splitter
Cable Box
Incoming
cable
Splitter
Incoming
cable
TV Rear
RF (A/B)
Switch
ANT 2 IN (CABLE)
ANT IN
Splitter
Incoming
cable
RF (A/B)
Switch
Cable Box
English - 11
S-Video Connection
Your Samsung TV can be connected to the S-Video jack of a VCR.
(This connection delivers a better picture when compared to the regular Video connection above.)
Connecting a VCR
Video Connection
These instructions assume that you have already connected your TV to an antenna or a cable TV system (according
to the instructions on pages 9~10). Skip step 1 if you have not yet connected to an antenna or a cable system.
1 Unplug the cable or antenna
from the back of the TV.
2 Connect the cable or antenna
to the ANT IN terminal on the
back of the VCR.
3 Connect an Antenna Cable
between the ANT OUT
terminal on the VCR and the
ANT 1 IN(AIR) or ANT 2 IN
(CABLE) terminal on the TV.
4 Connect a Video Cable
between the VIDEO OUT
jack on the VCR and the AV
IN 1 [VIDEO] jack on the TV.
5 Connect Audio Cables
between the AUDIO OUT
jacks on the VCR and the AV
IN 1 [R-AUDIO-L] jacks on
the TV.
➢ If you have a “mono”
(non-stereo) VCR, use a Y-
connector (not supplied) to
hook up to the right and left
audio input jacks of the TV.
If your VCR is stereo, you
must connect two cables.
➢ Each VCR has a different back panel configuration.
➢ When connecting a VCR, match the color of the connection terminal to the cable.
VCR Rear Panel
TV Rear Panel
2
Audio Cable(Not supplied)5
Video Cable(Not supplied)4
Antenna cable(Not supplied)3
1 To begin, follow steps 1–3
in the previous section to
connect the antenna or cable
to your VCR and your TV.
2 Connect an S-Video Cable
between the S-VIDEO OUT
jack on the VCR and the AV
IN 1 [S-VIDEO] jack on the
TV.
3 Connect Audio Cables
between the AUDIO OUT
jacks on the VCR and the AV
IN 1 [R-AUDIO-L] jacks on
the TV. An S-Video may be included with your VCR. (If not, check your local electronics store.)
➢ Each VCR has a different back panel configuration.
➢ When connecting a VCR, match the color of the connection terminal to the cable.
VCR Rear Panel
TV Rear Panel
Audio Cable (Not supplied)
3
S-Video Cable(Not supplied)2
Antenna cable(Not supplied)3
English - 12
Connecting a Camcorder
The side panel jacks on your TV make it easy to connect a camcorder to your TV.
They allow you to view the camcorder tapes without using a VCR
1 Connect a Video Cable
(or S-Video Cable) between
the AV IN 2 [VIDEO]
(or S-VIDEO) jack on the TV
and the VIDEO OUT jack on
the Camcorder.
2 Connect Audio Cables
between the AV IN 2
[L-AUDIO-R] jacks on the TV
and the AUDIO OUT jacks on
the Camcorder. ➢ Each Camcorder has a different back panel configuration.
➢
When connecting a Camcorder, match the color of the connection terminal to the cable
.
Connecting a DVD Player/Set-Top Box
The rear panel jacks on your TV make it easy to connect a DVD Player/Set-Top Box to your TV.
1 Connect Component Cables
between the COMPONENT
IN 1 [Y, P , P ] (or B R
COMPONENT IN 2 [Y, P , B
P ]) jacks on the TV and the R
COMPONENT OUT [Y, P , B
P ] jacks on the DVD Player/R
Set-Top Box.
2 Connect Audio Cables
between the COMPONENT
IN 1 [R-AUDIO-L](or
COMPONENT IN 2
[R-AUDIO-L]) jacks on the TV
and the AUDIO OUT jacks on
the DVD Player/Set-Top Box.
➢ Component video separates the video into Y (Luminance (brightness)), P B
(Blue) and P (Red) for enhanced video quality. Be sure to match the component R
video and audio connections. For example, if connecting the video cable to
COMPONENT IN, connect the audio cable to COMPONENT IN also.
➢ Each DVD Player/Set-Top box has a different back panel configuration.
➢ When connecting a DVD Player/Set-Top box, match the color of the connection
terminal to the cable.
DVD Player / Set-Top Box TV Rear Panel
Audio Cable (Not supplied)2
Component Cable (Not supplied)1
Camcorder
TV Side Panel
S-Video Cable(Not supplied)
1
Video Cable (Not supplied)1
Audio Cable (Not supplied)2
or
English - 13
Connecting a DVD Player/Set-Top Box via DVI
This connection can only be made if there is a DVI Output jack on the external device.
1 Connect a HDMI/DVI Cable
or DVI-HDMI Adapter
between the [HDMI IN 1] jack
on the TV and the DVI jack
on the DVD Player/Set-Top
Box.
2 Connect Audio Cables
between the DVI IN (HDMI 1)
[R-AUDIO-L] jack on the TV
and the AUDIO OUT jacks on
the DVD Player/Set-Top Box.
➢ Each DVD Player/Set-Top box has a different back panel configuration.
➢ When connecting a DVD Player/Set-Top box, match the color of the connection
terminal to the cable.
➢ Only HDMI IN 1 can support HDMI and DVI.
DVD Player / Set-Top Box TV Rear Panel
Audio Cable (Not supplied)2
HDMI/DVI Cable (Not supplied)1
Connecting a DVD Player/Set-Top Box via HDMI
This connection can only be made if there is an HDMI Output jack on the external device. This connection will
provide the highest quality picture.
1 Connect an HDMI Cable
between the HDMI IN 2 on
the TV and the HDMI OUT on
the DVD Player/Set-Top Box.
What is HDMI?
• HDMI, or high-definition multimedia interface, is an interface that enables the
transmission of digital audio and video signals using a single cable without
compression.
• The difference between HDMI and DVI is that the HDMI device is smaller in size and
has the HDCP (High Bandwidth Digital Copy Protection) coding feature installed.
➢ Each DVD Player/Set-Top box has a different back panel configuration.
➢ When connecting a DVD Player/Set-Top box, match the color of the connection
terminal to the cable.
➢ When connecting via HDMI, you do not need to connect Audio Cables. You only
need to connect Audio cables when connecting via HDMI/DVI.
HDMI Cable (Not supplied)1
DVD Player / Set-Top Box TV Rear Panel
English - 14
Connecting an Amplifier/DVD Home Theater
1 Connect Audio Cables
between the AUDIO OUT
[R-AUDIO-L] on the TV and
AUDIO IN [L-AUDIO-R] on
the Amplifier/DVD Home
Theater.
When an audio amplifier is
connected to the “AUDIO
OUT [R-AUDIO-L]” terminals:
Decrease the gain (volume)
of the TV, and adjust the
volume level with the
Amplifier’s volume control. ➢ Each Amplifier/DVD Home Theater has a different back panel configuration.
➢ When connecting an Amplifier/DVD Home Theater, match the color of the
connection terminal to the cable.
Amplifier/DVD Home Theater
TV Rear Panel
Audio Cable (Not supplied)
Connecting a PC
1 Connect a D-Sub Cable
between PC IN [PC] jack on
the TV and the PC output
jack on your computer.
2 Connect a PC Audio Cable
between PC IN [AUDIO] jack
on the TV and the Audio Out
jack of the sound card on
your computer.
➢ Each PC has a different back panel configuration.
➢ When connecting a PC, match the color of the connection terminal to the cable.
➢ When using an HDMI/DVI cable connection, you must use the HDMI IN1 terminal.
PC
TV Rear Panel
PC Audio Cable (Not supplied)2
D-Sub Cable (Not supplied)1
Connecting a Digital Audio System
The rear panel jacks on your TV make it easy to connect a Digital Audio System to your TV.
1 Connect an Optical Cable
between the DIGITAL AUDIO
OUT (OPTICAL) jacks on
the TV and the Digital Audio
Input (OPTICAL) jacks on the
Digital Audio System.
When a Digital Audio System
is connected to the “DIGITAL
AUDIO OUT (OPTICAL)”
terminal:
Decrease the gain (volume)
of the TV, and adjust the
volume level with the
system’s volume control. What is OPTICAL?
• Converts the electric signal into an optical light signal, and transmits it through glass
fibers. S/PDIF is a transmission system of digital audio in the form of a light wave
that uses a glass conductor.
➢ 5.1CH audio is possible when the TV is connected to an external device
supporting 5.1CH.
➢ Each external input source device has a different back panel configuration.
➢ If you have an external device (DVD. Cable/Set-top box) connected via HDMI to
the TV, audio is not output from the Optical jack.
Digital Audio System
TV Rear Panel
Optical Cable (Not supplied)
English - 15
Operation
Turning the TV On and Off
Press the POWER button on the remote control.
You can also use the POWER button on the TV.
➢ It may take a while when your TV starts.
Plug & Play Feature
When the TV is initially powered On, basic settings proceed automatically and subsequently:
1 POWERPress the button on the remote control.
The message is Menu language, Shop Mode, Channels and Time will be set.
displayed.
2 ENTERPress the button to enter the language.
Press the ▲ or ▼ button to select language, then press the button. ENTER
The message is Select Home Mode when installing this TV at home.
automatically displayed.
3 Shop Home ENTERPress the ◄ or ► button to select or , then press the
button.
➢ The default selection is Home.
➢ We recommend setting the TV to Home mode for the best picture in your
home environment.
➢ Shop mode is only intended for use in retail environments.
➢ If the unit is accidentally set to Shop mode and you want to return to
Dynamic (Home) mode, press the Volume button and then hold down the
MENU button for five seconds on the TV panel.
4 Press the ▲ or ▼ button to memorize the channels of the selected connection.
Press the button to select .ENTER Start
➢ If the antenna is connected to ANT1 IN(AIR), select and if it is connected Air
to ANT 2 IN(CABLE), select .Cable
➢ If both ANT 1 IN(AIR) and ANT 2 IN(CABLE) are connected,
select the . Air + Cable
➢ In Cable mode, select the correct analog signal cable system source from
among STD, HRC, and IRC by pressing the ▲ or ▼ button, then press the
ENTER button. If you have Digital cable TV, select the cable system signal
source for both Analog and Digital. Contact your local cable company to
identify the type of cable system that exists in your particular area.
To memorize the channels, press the ► button to select , then press Start
the button. ENTER
Contact your local cable company to identify the type of cable system that
exists in your particular area.
Continued...
Menu language, Shop Mode,
Channels and Time will be set.
i
Start
Select Home Mode when installing this TV at home.
Plug & Play
Enter Skip
Shop Home
Move
Select the language of the OSD.
Menu Language :
Plug & Play
English
Spanish
French
Enter SkipMove
Select the antennas to memorize.
Air
Cable
Air + Cable
Plug & Play
Start
Start
Start
Enter SkipMove
Plug & Play
Enter Skip
Move
Select the cable system.
STD
HRC
IRC
Analog
STD
HRC
IRC
Digital
Start
English - 16
5 The TV will begin memorizing all of the available channels.
After all the available channels are stored, the Auto program menu reappears.
Press the button when channel memorization is complete. ENTER
Clock Mode menu is automatically displayed.
➢ To stop the search before it has finished, press the button with Stop ENTER
selected.
6 ENTERPress the button.
Press the ▲ or ▼ button to select if you want to set the current Manual
time manually, then press the button. is ENTER Set current date and time.
displayed.
➢ If you select , is displayed, then go to Auto Set to daylight savings time.
step .9
7 Month Day Year Hour MinutePress the ◄ or ► button to move to , , , , , or
am/pm. Set the date and time you want by pressing the ▲ or ▼ button,
then press the button.MENU
➢ You can set the , , Month Day Year Hour Minute, , and directly by pressing
the number buttons on the remote control.
8 Enjoy your watching.The message is displayed.
When you have finished, press the button.ENTER
➢ Even if the button is not pressed, the message will automatically ENTER
disappear after several seconds.
Setting the Clock Automatically
9 ENTERPress the button.
Press the ▲ or ▼ button to select or , then press the button. On Off ENTER
Select the time zone in which you live. menu is automatically displayed.
10 Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States).
Press the button. ENTER
If clock is not automatically set, see page 48 to set the clock.
11 Enjoy your watching. The message is displayed.
When you have finished, press the button.ENTER
➢ Even if the button is not pressed, the message will automatically ENTER
disappear after several seconds.
Continued...
Select the clock mode.
Clock Mode :
Plug & Play
Manual
Auto
Enter SkipMove
Plug & Play
Auto Program in progress.
Cable Channel 67
68%
Stop
Enter
Plug & Play
Auto Program is completed.
14 Channels were memorized.
Air : 9 , Cable : 5.
OK
Enter
Enjoy your watching.
OK
i
Set to daylight savings time.
Daylight Savings Time :
Plug & Play
On
Off
Enter SkipMove
Select the time zone in which you live.
Plug & Play
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
Enter SkipMove
Enjoy your watching.
OK
i
Skip
Plug & Play
Enter
Set the current time.
SkipMove
-- --
Day Month Year
Hour Minute am/pm
Adjust
Skip
--
-- -- ----
English - 17
If you want to reset this feature...
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 ENTER Plug & PlayPress the button to select . For further details on setting up
options, refer to the page 15~16.
➢ The Plug & Play feature is only available in the TV and DTV mode.
Changing Channels
Using the Channel Buttons
1 CH CHPress the or button to change channels.
➢ When you press the or button, the TV changes channels in CH CH
sequence. You will see all the channels that the TV has memorized.
(The TV must have memorized at least three channels). You will not
see channels that were either erased or not memorized. See page 19 to
memorize channels.
Using the Number Buttons
1 Press the number buttons to go directly to a channel. For example, to select
channel 27, press , then . 2 7
The TV will change channels when you press the second number.
Using the “
-
” Button
The “
-
” button is used to select stations that broadcast a digital signal.
1 7For example, for Channel 7-1, press , then
-
, then .1
➢ HD indicates the TV is receiving a Digital High Definition signal.
SD indicates the TV is receiving a Standard Definition signal.
➢ For quick channel change, press the number buttons, then press the ENTER
button.
Using the PRE-CH Button to select the Previous Channel
Use the number buttons to quickly tune to any channel.
1 PRE-CHPress the button. The TV will switch to the last channel viewed.
➢ To quickly switch between two channels that are far apart, tune to one
channel, then use the number button to select the second channel.
Then use the button to quickly alternate between them.PRE-CH
Menu language, Shop Mode,
Channels and Time will be set.
Start
i
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove Return
English - 18
Adjusting the Volume
Using the Volume Buttons
1 VOL + VOL –Press the or button to increase or decrease the volume.
Using the Mute Button
At any time, you can cut off the sound using the button.MUTE
1 MUTEPress and the sound cuts off.
The word “Mute” will appear in the lower-left corner of the screen.
2 To turn mute off, press the button again, or simply press the MUTE VOL + or
VOL – button.
Viewing the Display
The display identifies the current channel and the status of certain audio-video settings.
1 INFOPress the button on the remote control.
The TV will display the channel, the type of sound, and the status of certain
picture and sound settings.
Press the button once more or wait approximately 10 seconds and it disappearsINFO
automatically.
Viewing the Menus
1 MENUWith the power on, press the button.
The main menu appears on the screen. Its left side has five icons:
Picture Sound Channel Setup Input, , , , .
2 Use the ▲ or ▼ button to select one of the five icons.
Then press the button to access the icon’s sub-menu.ENTER
3 EXITPress the button to exit.
➢ It takes about one minute until the on-screen menu disappears.
Air 28
Picture Mode : Dynamic
Sound Mode : Custom
MTS : Stereo
12 : 00 am
Mono
RETURN
Mode : Dynamic
►
Contrast 100
Brightness 45
Sharpness 75
Color 55
Tint G 50 R 50
▼
More
PictureT V
Enter
Move Exit
English - 19
Memorizing the Channels
Your TV can memorize and store all of the available channels for both “off-air” (air) and cable channels. After the
available channels are memorized, use the CH or CH button to scan through the channels. This eliminates
the need to change channels by entering the channel digits. There are three steps for memorizing channels:
selecting a broadcast source, memorizing the channels (automatic) and adding and deleting channels (manual).
Selecting the Video Signal-source
Before your television can begin memorizing the available channels, you must
specify the type of signal source that is connected to the TV (i.e. an air or a cable
system).
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 ENTER AntennaPress the button select .
Press the ▲ or ▼ button to select or , then press the button.Air Cable ENTER
Press the button to exit.EXIT
Storing Channels in Memory (Automatic Method)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Auto Program ENTERPress the ▲ or ▼ button to select , then press the
button.
3 Press the ▲ or ▼ button to select the antenna connection, then press the
ENTER button.
➢ Air: “Air” antenna signal.
Cable: “Cable” antenna signal.
Air+Cable: “Air” and “Cable” antenna signals.
➢ If the antenna is connected to ANT 2 IN (CABLE), select and if it is Cable
connected to ANT 1 IN (AIR), select .Air
➢If both ANT 1 IN and ANT 2 IN are connected, select the .Air + Cable
➢ If you selected , then go to step .Air 5
4 Press the ▲ or ▼ to select the correct analog signal cable system source from
among STD, HRC, and IRC, then press the button. If you have Digital ENTER
cable TV, select the cable system signal source for both Analog and Digital.
➢ If you have Digital cable TV, select the signal source for both Analog and
Digital.
➢ STD, HRC, and IRC identify various types of cable TV systems. Contact
your local cable company to identify the type of cable system that exists in
your particular area. At this point the signal source has been selected.
5 The TV begins memorizing all available stations.
If you want to stop Auto Programming, press the button. The ENTER Stop
Auto Program? Yes message will be displayed. Select by pressing the ◄ or ►
button.
Press the button to exit.EXIT
➢ The TV must be connected to antenna/cable in order to receive digital TV
signals. Even if a particular channel is deleted from the memory, you can
always tune to that channel directly by using the number buttons on the
remote control.
➢ • All available DTV and analog channels are automatically stored in
memory.
• It takes approximately 3 to 10 minutes to memorize channels.
Auto Program
Auto Program in progress. Cable Channel 67
68 %
Stop
Enter
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move
Auto ProgramT V
Select the antennas to memorize.
Air
Cable
Air + Cable
Start
EnterMove
Start
Start
Auto Program
Stop Auto Program?
Yes No
68 %
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move Return
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
LNA : On
ChannelT V
Enter
Move
Air
Cable
Return
Return
Return
Select the cable system.
Auto ProgramT V
EnterMove Return
STD
HRC
IRC
Analog
STD
HRC
IRC
Digital
Start
Return
EnterMove Return
English - 20
Setting Up the Remote to Operate Your VCR
1 Turn off your VCR.
2 Press the button on your TV’s remote control.VCR
3 Press the button on your TV’s remote control.SET
4 Using the number buttons on your remote control, enter three digits of the VCR code listed
on page 22 of this manual for your brand of VCR. Make sure you enter three digits of the
code, even if the first digit is a “0”. (If more than one code is listed, try the first one.)
5 Press the button on the remote control. Your VCR should turn on if your remote POWER
is set up correctly.
If your VCR does not turn on after set-up, repeat steps 2, 3 and 4, but try one of the other codes
listed for your brand of VCR. If no other codes are listed, try each VCR code, 000 through 080.
Note on Using Remote Control Modes: VCR
When your remote control is in mode, the volume buttons still control your TV’s volume.VCR
Setting Up the Remote to Operate Your Cable Box
1 Turn off your cable box.
2 Press the button on your TV’s remote control.CABLE
3 Press the button on your TV’s remote control.SET
4 Using the number buttons on your remote control, enter three digits of the cable box code
listed on page 23 of this manual for your brand of cable box. Make sure you enter three
digits of the code, even if the first digit is a “0”. (If more than one code is listed, try the first
one.)
5 Press the button on the remote control. POWER
Your cable box should turn on if your remote is set up correctly.
If your cable box does not turn on after set-up, repeat steps 2, 3 and 4, but try one of the other
codes listed for your brand of cable box. If no other codes are listed, try each code, 000 through
046.
Note on Using Remote Control Modes: Cable Box
When your remote control is in mode, the volume buttons still control your TV’s volume.CABLE
Continued...
Setting Up Your Remote Control
After your remote control has been properly set up, your remote control can operate in five different modes:
TV, VCR, Cable, DVD, or Set-Top Box. Pressing the corresponding button on the remote control allows you to
switch between these modes, and control whichever piece of equipment you choose.
➢
The remote control might not be compatible with all DVD Players, VCRs, Cable boxes, and Set-Top Boxes.
FAV.CH
FAV.CH
English - 21
Setting Up the Remote to Operate Your DVD
1 Turn off your DVD.
2 Press the button on your TV’s remote control.DVD
3 Press the button on your TV’s remote control.SET
4 Using the number buttons on your remote control, enter three digits of the DVD code listed
on page 24 of this manual for your brand of DVD. Make sure you enter three digits of the
code, even if the first digit is a “0”. (If more than one code is listed, try the first one.)
5 Press the button on the remote control. POWER
Your DVD should turn on if your remote is set up correctly.
If your DVD does not turn on after set-up, repeat steps 2, 3 and 4, but try one of the other codes
listed for your brand of DVD. If no other codes are listed, try each code, 000 through 141.
Note on Using Remote Control Modes: DVD
When your remote control is in mode, the volume buttons still control your TV’s volume.DVD
Setting Up the Remote to Operate Your Set Top Box
1 Turn off your STB.
2 Press the button on your TV’s remote control.STB
3 Press the button on your TV’s remote control.SET
4 Using the number buttons on your remote control, enter three digits of the STB code listed
on page 23 of this manual for your brand of STB. Make sure you enter three digits of the
code, even if the first digit is a “0”. (If more than one code is listed, try the first one.)
5 Press the button on the remote control. POWER
Your STB should turn on if your remote is set up correctly.
If your STB does not turn on after set-up, repeat steps 2, 3 and 4, but try one of the other codes
listed for your brand of STB. If no other codes are listed, try each code, 000 through 074.
Note on Using Remote Control Modes: STB
When your remote control is in mode, the volume buttons still control your TV’s volume.STB
FAV.CH
FAV.CH
English - 22
Remote Control Codes
VCR
Continued...
Brand
SAMSUNG
ADMIRAL
AIWA
AKAI
AUDIO DYNAMICS
BELL&HOWELL
BROKSONIC
CANDLE
CANON
CITIZEN
COLORTYME
CRAIG
CURTIS MATHES
DAEWOO
DB
DIMENSIA
DYNATECH
ELECTROHOME
EMERSON
FISHER
FUNAI
GENERAL ELECTRIC
GO VIDEO
LG(Goldstar)
HARMAN KARDON
HITACHI
INSTANT REPLAY
JC PENNEY
JCL
KENWOOD
KLH
LIOYD
LOGIK
LXI
JVC
MAGNAVOX
MARANTZ
MARTA
KONIA
ORION
MEI
MEMOREX
MGA
MIDLAND
MINOLTA
Code
000 001 002 003 004 005 077 078 079
020
025
004 027 032
007 026
018
022
002 003 006 008 015 055
021 056
002 003 006 008 015 055
007
002 024
002 007 008 017 021 025 056 064 066
003 010 011 012 013 014 015 016
007 026
017
025
034
001 003 006 021 022 025 030 032 034
040 047 050 052 060 063 065 066 067
069 073
018 024 028 029 048 051 061
025
002 005 017 021 056
002
006 007 008 009 010
007
019 025 041 042 074
021
002 007 018 019 021 026 037 041
054 056
007 008 018 021 026 037
007 008 018 026 037
070
025
038
025
081 082 083
021 056 059
007 008 018 021 026 037 062
006
036
073 074 075 076
021
006 021 024 025
034
005
019 041 075
Brand
MITSUBISHI
MONTGOMERY WARD
MTC
MULTITECH
NEC
OPTIMUS
PANASONIC
PENTAX
PENTEX RESEARCH+
PHILCO
PHILIPS
PIONEER
PORTLAND
PROSCAN
QUARTZ
QUASAR
RADIO SHACK/
REALISTIC
RCA
SANSUI
SANYO
SCOTT
SEARS
SHARP
SHIMTOM
SIGNATURE
SONY
SYLVANIA
SYMPHONIC
TANDY
TASHIKA
TATUNG
TEAC
TECHNICS
TEKNIKA
TMK
TOSHIBA
TOTEVISION
UNITECH
VECTOR RESEARCH
VICTOR
VIDEO CONCEPTS
VIDEOSONIC
WARDS
YAMAHA
ZENITH
Code
019 034 041 046
020
002 025
002 005 025 038
007 008 018 026 037 062 064
020
021 056 071 072
019 041 075
008
021 056 059
021 080
019 026 039 053
015 049 055
017
018
021 056
006 018 020 021 024 025 029 034
048 056
002 017 019 021 035 041 043 057
068 076
026
018 024
003 047 052 067
006 018 019 024 028 029 041 048 051
020 034 045 015
027 033 038 058
025
027 033 044
021 025 056 059
025
018 025
006
037
025 037 068
021
006 021 025 031
066
003 019 029 051 052
002 006
002
007 026
026
007 026
002
002 003 006 019 020 021 024 025 034
038 041
007 008 018 026 037
023 027 033
English - 23
CABLE BOX
Brand
SAMSUNG
GI
HAMLIN
HITACHI
JERROLD
MACOM
MAGNAVOX
OAK
PANASONIC
PHILIPS
PIONEER
RCA
REGAL
Code
000 001 002 003 004 005 006 007
041
003 024 031
025 030
038 039
025 030
019 023 028
026
003 022 027 037 044
019 021 023 028
004 018 020 044
014 022 040
003
Brand
REGENCY
SA
SCIENTIFIC ATLAN
SPRUCER
STARGATE 2000
SYLVANIA
TEXSCAN
TOCOM
UNIVERSAL
VIEWSTAR
WARNER AMEX
ZENITH
Code
015 023
042 043
042 043
022
036
016
016
032
033 034
019 021 023 028
046
017 029 035 037 045
Product
Ground wave STB
Satellite STB
CABLE STB
STB DVD COMBO
Satellite STB HDD COMBO Standard
Code
001 002
003
004
008
009
Product
Satellite STB HDD COMBO Premium
CABLE STB HDD COMBO Standard
CABLE STB HDD COMBO Premium
Ground wave STB HDD COMBO Standard
Ground wave STB HDD COMBO Premium
Code
010
011
012
013
014
Brand
ALPHASTAR
ANAM
CHANNEL MASTER
CROSSDIGITAL
CHAPARRAL
DIRECT TV
DAEWOO
DISH NETWORK SYSTEM
DISHPRO
DRAKE
DX ANTENNA
ECHOSTAR
EXPRESSVU
GOI
GE
GENERAL INSTRUMENT
HTS
HOME CABLE
HITACHI
HUGHES NETWORK
IQ
IQ PRISM
JANEIL
JERROID
JVC
Code
023
043
018 034
019
035
015 016 017 019 022 045 060
061 062 065 066 067 068
074
069 070
069
018 024 032
027
025 069 070 071
069
069
065
046 047 048 063 064
069
056
022
015 017
020
020
059
063
069 070
Brand
LG(Goldstar)
MAGNAVOX
MEMOREX
MOTOROLA
MACOM
MITSUBISHI
NEXT LEVEL
PHILIPS
PRIMESTAR
PANASONIC
PAYSAT
PROSCAN
RCA
RADIOSHACK
REALISTIC
STS
STAR TRAK
SKY
SKY LIFE
SHACK
STAR CHOICE
SONY
TOSHIBA
ULTIMATE TV
UNIDEN
ZENITH
Code
044 073
016 021 036 038 039 040 041 042
016
064
018
015
047 048 064
015 016 017 021 033 036 038 039
040 041 042 067
046 049 050 063
058 059 061 062
016
065 066
051 052 053 065 066
064
057
020 027
026
031
005 006 007
064
064
054 060
015 017 028 029 030 072
060 066
016 021 037 055 056 057
024 031 068
SAMSUNG SET-TOP BOX
SET-TOP BOX
Continued...
English - 24
SAMSUNG DVD
Product
DVD
DVDR
BD Record
VCR COMBO
VCR Record
DHR COMBO
Code
000 001 002
003 004
005 006
007 008 009 010 011
012
013
Product
Home Theater VCR COMBO
HDD Record COMBO
TWIN TRAY COMBO
STB DVD COMBO
DVD Receiver
AV Receiver
Code
014 015 016
017
018
019
020
021
Brand
ANAM
AUDIOVOX
AUDIOLOGIC
ANABA
APEX DIGITAL
AIWA
BROKSONIC
BLAUPUNKT
B&K
CURTIS MATHES
CYBER HOME
CLARION
CIRRUS
CINEVISION
DAEWOO
DENON
FARENHEIT
FISHER
GPX
GO VIDEO
GE
GREENHILL
HITACHI
HITEKER
HOYO
HARMAN / KARDON
IRT
INTEGRA
JBL
JVC
JATON
KENWOOD
KISS
KONKA
KLH
LG(Goldstar)
LOEWE
LASONIC
MOBILE AUTHORITY
MEMOREX
MALATA
MAGNAVOX
MINTEK
MONYKA
Code
030
075
085
072
070 071 074 086 083 084 088
111 112
114
062
074
122 123
027
065 077 078 079 082
080 125
081
095
066
146
067 068
090
060
061 089 133 135
069 074
074
064 113
071
073
091 110
089
092
091
022 033 115 116
073
051 108 109
073
059 100 106 107
074 075
025 031
057
058
054
055
056
076 093
074 094
073
Brand
NORCENT
NEXT BASE
NEC
NANTAUS
NESA
OPTOMEDIA ELECTRONICS
OPTIVIEW
ONKYO
PHILCO
PRINCETON
PROSCAN
PANASONIC
PHILIPS
ROTEL
RIO
RCA
RAITE
ROWA
SAMPO
SONY
SHERWOOD
SVA
SYLVANIA
SHARP
SANSUI
SANYO
SHINSONIC
SANYO
THOMSON
TOSHIBA
TECHNICS
TVIEW
TOKAI
TEAC
TECHWOOD
TREDEX
URBAN CONCEPTS
VENTURER
VOCOPRO
YAMAHA
YAMAKAWA
XWAVE
ZENITH
Code
048 049 050
052
053
144
074
105
072
076 092 119
044 045
046 047
023
024 034 124 134 136 137 138
036 076
117 118
120
023 035 074 075 131 132
073
038
104
026 029 126 127 128 129
130 141
039 041
042
043 093
140
062
062
094
090
145
028 062 076
139
072
073
096
097
098 099 101
076
075
102
032 063
040 073
103
076 121
DVD
English - 25
To Select the Source
Use to select TV or other external input sources such as DVD players or Set-top/Cable boxes connected to the TV.
Use to select the input source of your choice.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Input ENTER
2 ENTER Source ListPress the button to select .
Press the ▲ or ▼ button to select signal source, then press the button.ENTER
➢ You can choose between the following sets of jacks: AV1, S-Video1,
Component1, Component2, PC, HDMI1, or HDMI2 on the TV’s rear panel
and AV2, S-Video2, or HDMI3 on the TV’s side panel.
➢ HDMI1, HDMI2, or HDMI3 input can only be selected when the external
device is turned on and connected via HDMI.
➢ You can choose only those external devices that are connected to the TV.
You can also press the button on the remote control to view an external SOURCE
signal source.
To Edit the Input Source Name
You can name the device connected to the input jacks to make your input source selection easier.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Input ENTER
Press the ▲ or ▼ button to select , then press the button.Edit Name ENTER
2 AV1 AV2 S-Video1 S-Video2Press the ▲ or ▼ button to select , , , ,
Component1 Component2 PC HDMI1 HDMI2 HDMI3, , , , , or input jack,
then press the button.ENTER
3 VCR DVD D-VHS Cable STB HD STBPress the ▲ or ▼ button to select , , , , ,
Satellite STB PVR STB AV Receiver DVD Receiver Game Camcorder, , , , , ,
DVD Combo PC VOD STB TV ENTER, , , or input source, then press the button.
Press the button to exit.EXIT
TV
AV1 :
- - - -
AV2 :
- - - -
S-Video1 :
- - - -
S-Video2 :
- - - -
Component1 :
- - - -
Component2 :
- - - -
▼
More
Source ListT V
EnterMove
Source List : TV
►
Edit Name
►
Anynet + (HDMI-CEC)
InputT V
EnterMove
AV1 :
- - - -
►
AV2 :
- - - -
►
S-Video1 :
- - - -
►
S-Video2 :
- - - -
►
Component1 :
- - - -
►
Component2 :
- - - -
►
▼
More
Edit NameT V
EnterMove
AV1 :
- - - -
AV2 :
- - - -
S-Video1 :
- - - -
S-Video2 :
- - - -
Component1 :
- - - -
Component2 :
- - - -
▼
More
Edit NameT V
-
-
-
-
VCR
DVD
D-VHS
Cable STB
HD STB
Satellite STB
PVR STB
▼
EnterMove
AV1 :
- - - -
AV2 :
- - - -
S-Video1 :
- - - -
S-Video2 :
- - - -
Component1 :
- - - -
Component2 :
- - - -
▼
More
Edit NameT V
AV Receiver
DVD Receiver
Game
Camcorder
DVD Combo
PC
VOD STB
TV
▲
EnterMove
Source List : TV
►
Edit Name
►
Anynet + (HDMI-CEC)
InputT V
EnterMove Return
Return
Return
Return
Return
Return
English - 26
Picture Control
Using Automatic Picture Settings
Your TV has three automatic picture settings (“Dynamic”, “Standard”, and “Movie”) that are preset at the factory.
You can activate either Dynamic, Standard, or Movie by making a selection from the menu.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 ENTER ModePress the button to select .
Press the ▲ or ▼ button to select the , , or picture Dynamic Standard Movie
setting, then press the button.ENTER
• Choose to increase the clarity and sharpness of the picture.Dynamic
• Choose for general TV watching mode.Standard
• Choose when watching movies.Movie
Press the P.MODE button on the remote control to select one of the standard picture
settings.
3 Contrast Brightness Sharpness ColorPress the ▲ or ▼ button to select , , , ,
or , then press the button.Tint ENTER
4 Press the ◄ or ► button to decrease or increase the value of a particular item.
Press the button.ENTER
➢ • doesn’t operate in PC mode.Tint
• In PC mode, only the and can be selected.Contrast Brightness
• Each adjusted setting will be stored separately according to its input mode.
• When you make changes to , , , , or Contrast Brightness Sharpness Color
Tint. OSD color will also be adjusted accordingly.
Continued...
FAV.CH
Mode : Dynamic
►
Contrast 100
Brightness 45
Sharpness 75
Color 55
Tint G 50 R 50
▼
More
PictureT V
Enter
Move Return
Mode : Dynamic
Contrast 100
Brightness 45
Sharpness 75
Color 55
Tint G 50 R 50
▼
More
PictureT V
Enter
Move
Dynamic
Standard
Movie
Return
ModeT V
Mode : Dynamic
Contrast 100
Brightness 45
Sharpness 75
Color 55
Tint G 50 R 50
▼
More
Enter
Move Return
Contrast 100
Move Adjust Return
English - 27
5 ENTER PicturePress the button to return to .
6 Color Tone ENTERPress the ▲ or ▼ button to select , then press the button.
7 Cool2 Cool1 Normal Warm1 Warm2Press the ▲ or ▼ button to select , , , , or ,
then press the button.ENTER
➢ When the picture mode is set to or , Dynamic Standard Warm1 Warm2 and
cannot be selected.
Resetting the Picture Settings to the Factory Defaults
8 Reset ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button to select , then press the button.OK ENTER
Press the button to exit.EXIT
➢ Each picture mode can be reset.
Digital Noise Reduction
If the broadcast signal received by your TV is weak, you can activate the Digital Noise Reduction feature to help
reduce any static and ghosting that may appear on the screen.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 Digital NR ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off Low Mediunm High AutoPress the ▲ or ▼ button to select , , , , or , then
press the button.ENTER
Press the button to exit.EXIT
➢ The Digital NR function is available in all modes except PC.
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
EnterMove Return
▲
More
Color Tone : Cool1
Detailed Settings
Size : 16:9
Digital NR : Auto
Active Color : On
DNIe : On
Reset : OK
PictureT V
Enter
Move
Cool2
Cool1
Normal
Warm1
Warm2
Return
▲
More
Color Tone : Cool1
Detailed Settings
Size : 16:9
Digital NR : Auto
Active Color : On
DNIe : On
Reset :
PictureT V
EnterMove
Cancle
OK
Return
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
EnterMove Return
▲
More
Color Tone : Cool1
Detailed Settings
Size : 16:9
Digital NR : Auto
Active Color : On
DNIe : On
Reset : OK
PictureT V
Off
Low
Medium
High
Auto
Enter
Move Return
English - 28
Changing the Screen Size
Screen size selection depends on the type of video input.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 Size ENTERPress the ▲ or ▼ button to select , then press the button.
3 Press the ▲ or ▼ button to select the screen format you want.
Press the button.ENTER
Press the button to exit.EXIT
• : Sets the picture to 16:9 wide mode.16:9
• : Magnifies the size of the picture on the screen.Zoom1
• : Expands the Zoom1 format picture.Zoom2
• : Enlarges the aspect ratio of the picture to fit the entire screen.Wide Fit
• : Sets the picture to 4:3 normal mode.4:3
• : Use this function to see the full image without any cutoff when DTV Just Scan
or HDMI 720p/1080i signals are input.
Press the P.SIZE button on the remote control to change the picture size.
➢ • In TV, VIDEO, S-VIDEO, and COMPONENT(480i, 480p) modes, all screen
modes can be selected. (16:9 Zoom1 Zoom2 4:3)➞➞➞
• In COMPONENT(720p, 1080i) or HDMI(720p, 1080i) mode, 16:9, 4:3 and
Wide Fit can be selected.
• In Zoom1, Zoom2 and Wide Fit modes, you can move the picture on the
screen by pressing the ▲ or ▼ button.
• You can not change the picture size when PIP is set to Double.
• When Double ( , ) mode has been set in PIP, the Picture Size cannot
be set.
• Wide Fit can be used when watching a Digital HD (High Definition) signal.
Wide Fit sets the optimum picture format by expanding it both horizontally and
vertically. For example, you can reset the picture in 4:3 format to 16:9. Wide Fit
does not support all external devices (DVD, VCR etc.).
SizeT V
16:9
Zoom1
Zoom2
Wide Fit
4:3
Just Scan
▲
▼
Res et
P os it i on
EnterMove
FAV.CH
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
Enter
Move Return
Return
16:9
Sets the picture to 16:9
wide mode.
Zoom1
The screen size when
Wide screen is vertically
enlarged.
Zoom2
The screen size when
the Zoom1 screen is
vertically enlarged.
Wide Fit
Enlarges the aspect ratio
of the picture to fit the
entire screen.
4:3
Sets the picture to 4:3
normal mode.
Just Scan
Use this function to see
the full image without any
cutoff when DTV or HDMI
720p/1080i signals are input.
English - 29
Making Detailed Picture Settings
You can set detailed picture settings.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 Detailed Settings ENTERPress the ▲ or ▼ button to select , then press the
button.
3 Select the desired Detailed Settings option by pressing the ▲ or ▼ button, then
press the button.ENTER
4 ENTERWhen you are satisfied with your setting, press the button.
Press the button to exit.EXIT
➢ When the picture mode is set to , cannot be Dynamic Detailed Settings
selected.
Black Adjust: Off/Low/Medium/High
You can directly select the black level on the screen to adjust the screen depth.
Dynamic Contrast: Off/Low/Medium/High
You can adjust the screen contrast so that the optimal contrast is provided.
Gamma:
-
3 ~ 3
You can adjust the middle brightness of pictures.
Press the ◄ or ► button until you reach the optimal setting.
Color Space: Auto/Wide
Color space is a color matrix composed of red, green, and blue colors. Select your
favorite color space and experience the most natural color.
You can set the color reproduction space for the input signal to or .Auto Wide
White Balance: R -Offset/G -Offset/B -Offset/R -Gain/G -Gain/B -Gain/Reset
You can adjust the color temperature for more natural picture colors.
R-Offset/G -Offset/B -Offset/R -Gain/G -Gain/B -Gain: Changing the adjustment
value will refresh the adjusted screen. Select the desired option by pressing the
▲ or ▼ button, then press the button. Press the ◄ or ► button until you ENTER
reach the optimal setting.
Reset: The previously adjusted white balance will be reset to the factory defaults.
My Color Control: Pink/Green/Blue/White/Reset
This setting can be adjusted to suit your personal preferences.
Pink/Green/Blue/White: Select the desired color by pressing the ▲ or ▼ button,
then press the button. Press the ◄ or ► button until you reach the optimal ENTER
setting.
➢ When using the My Color Control Feature, the current picture remains in
movement.
Reset: The previously adjusted colors will be reset to the factory defaults.
Edge Enhancement: Off/On
You can emphasize object boundaries.
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
Enter
Move Return
Black Adjust : Off
►
Dynamic Contrast
: Off
►
Gamma : 0
►
Color Space : Wide
►
White Balance
►
My Color Control
►
Edge Enhancement
: Off
►
Detailed SettingsT V
EnterMove Return
Black Adjust : Off
Dynamic Contrast
: Off
Gamma : 0
Color Space : Wide
White Balance
My Color Control
Edge Enhancement
: Off
Detailed SettingsT V
EnterMove Return
Off
Low
Medium
High
Black Adjust : Off
Dynamic Contrast
: Off
Gamma : 0
Color Space : Wide
White Balance
My Color Control
Edge Enhancement
: Off
Detailed SettingsT V
EnterMove Return
Off
Low
Medium
High
Gamma 0
Adjust Return
Black Adjust : Off
Dynamic Contrast
: Off
Gamma : 0
Color Space : Wide
White Balance
My Color Control
Edge Enhancement
: Off
Detailed SettingsT V
Enter
Move Return
Auto
Wide
Enter
Move Return
White Balance
R-Offset 15
G-Offset 15
B-Offset 15
R-Gain 15
G-Gain 15
B-Gain 15
Reset
Enter
Move Return
My Color Control
Pink 15
Green 15
Blue 15
White 15
Reset
Black Adjust : Off
Dynamic Contrast
: Off
Gamma : 0
Color Space : Wide
White Balance
My Color Control
Edge Enhancement
: Off
Detailed SettingsT V
EnterMove Return
Off
On
English - 30
Active Color
If you turn on this option, the colors of the sky and grass will be stronger and clearer for a more vivid on-screen
picture.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 Active Color ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
➢ This function is not available in PC mode.
➢ When you select Standard or Movie in Picture Mode, the Active Color
automatically changes to Off and it is deactivated.
When the Picture Mode is set to Dynamic, the Active Color is activated
regardless of the Picture Mode settings.
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
EnterMove Return
DNIe (Digital Natural Image engine)
This TV includes the DNIe function to provide high visual quality. If you set DNIe to on, you can view the screen
with the DNIe feature activated. If you set the DNIe to Demo, you can view the applied DNIe and normal pictures
on the screen, for demonstration purposes. Using this function, you can view the difference in the visual quality.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Picture ENTER
2 DNIe ENTERPress the ▲ or ▼ button to select , then press the button.
➢ This function doesn’t work when the Input Source is PC.
3 Off DNIe On ENTERPress the ▲ or ▼ button to select , or , then press the
button.
Press the button to exit.EXIT
• Off: Switches off the DNIe mode.
• DNIe: The screen before applying DNIe appears on the left and the screen after
applying DNIe appears on the right.
• On: Switches on the DNIe mode.
➢ The DNIe function is not supported in the Standard and Movie mode.
(It is inactivated.)
▲
More
Color Tone : Cool1
►
Detailed Settings
►
Size : 16:9
►
Digital NR : Auto
►
Active Color : On
►
DNIe : On
►
Reset : OK
►
PictureT V
EnterMove Return
▲
More
Color Tone : Cool1
Detailed Settings
Size : 16:9
Digital NR : Auto
Active Color : On
DNIe : On
Reset :
PictureT V
EnterMove Return
Off
DNIe
On
▲
More
Color Tone : Cool1
Detailed Settings
Size : 16:9
Digital NR : Auto
Active Color : On
DNIe : On
Reset : OK
PictureT V
Enter
Move Return
Off
On
English - 31
Selecting the Film Mode
Automatically senses and processes film signals from all sources and adjusts the picture for optimum quality.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Film Mode ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
▲
More
Screen Burn Protection
HDMI Black Level : Normal
Film Mode : Off
Wall-Mount Adjustment
PIP
Function Help : On
SW Upgrade
SetupT V
EnterMove
Off
On
Return
Setting the Blue Screen Mode
If no signal is being received or the signal is very weak, a blue screen automatically replaces the noisy picture
background. If you wish to continue viewing the poor picture, you must set the “Blue Screen” mode to “Off”.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Blue Screen ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
➢ Blue Screen is displayed when there is no signal from an external device,
regardless of the Blue Screen Setting.
▲
More
Blue Screen : Off
Melody : Medium
PC
Home Theater PC : Off
Light Effect :
In Watching TV
Energy Saving : Off
▼
More
SetupT V
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
Enter
Move Return
EnterMove Return
Setting the HDMI Black Level
Use this function to adjust the Black Level of the picture while in HDMI mode.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 HDMI Black Level ENTERPress the ▲ or ▼ button to select , then press the
button.
3 Normal Low ENTERPress the ▲ or ▼ button to select or , then press the
button.
Press the button to exit.EXIT
➢ This function is active only when the externel input connects to HDMI(RGB
signals).
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
EnterMove Return
▲
More
Screen Burn Protection
HDMI Black Level : Normal
Film Mode : Off
Wall-Mount Adjustment
PIP
Function Help : On
SW Upgrade
SetupT V
Enter
Move Return
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
EnterMove Return
Normal
Low
Off
On
English - 32
Viewing Picture-in-Picture
This product has one built-in tuner, which does not allow PIP to function in the same mode. For example, you
cannot watch one TV channel in the main screen, and a different one in the PIP screen. Please see ‘PIP Settings’
below for details. You can use the PIP feature to simultaneously watch two video sources. (See page 37 to select
the PIP picture sound.)
➢ While V-Chip is in operation, the PIP function cannot be used. (Refer to page 56)
Activating Picture-in-Picture
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.PIP ENTER
2 ENTERPress the button again.
Press the ▲ or ▼ button to select , then press the button.On ENTER
➢ If you turn the TV off while watching in PIP mode and turn it on again, the
PIP window will disappear.
Press the button on the remote control to activate or deactivate the PIP.PIP
➢ Analog TV signals can be viewed on the PIP screen while viewing the
picture from an external source (DVD, Set-top box, PC etc.) connected to the
Component 1, 2, PC and HDMI 1, 2, 3 jacks on the main screen.
Changing the Size of the PIP Window
3 Size ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button to select the desired size of the PIP window, then press
the button.ENTER
➢ If main picture is in PC and HDMI 1 modes, Size is not available.
➢ You may notice that the picture in the PIP window becomes slightly
unnatural when you use the main picture to view a game or karaoke.
Continued...
FAV.CH
PIP : Off
Size :
Position :
Channel : DTV Air 3 - 0
PIPT V
Off
On
Enter
Move Return
PIP : On
Size :
Position :
Channel : DTV Air 3 - 0
PIPT V
EnterMove Return
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
Enter
Move Return
English - 33
Changing the Position of the PIP Window
4 Position ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button to select the desired PIP window position, then press
the button.ENTER
➢ In Double Window ( ) and Double Wide ( ) modes, Position cannot
be selected.
➢ If the PIP window is set to Double Window ( ) or Double Wide ( )
mode, the screen size or alignment may slightly differ depending on the
signal type.
Changing the PIP Channel
5 Channel ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button at the bottom of the remote to select the desired
channel in the PIP window, then press the button.ENTER
➢ The channel can be active when the sub picture is set to TV.
Press the button to exit.EXIT
Press the and buttons on the remote control to change the PIP PIP CH and CH
channel.
Freezing the Current Picture
1 STILLPress the button to freeze a moving picture.
➢ Normal sound will still be heard. Press again to cancel.
➢ To prevent screen burn-in, this function will automatically cancel after 5
minutes.
FAV.CH
PIP : On
Size :
Position :
Channel : DTV Air 3 - 0
PIPT V
EnterMove Return
PIP : On
Size :
Position :
Channel : DTV Air 3 - 0
PIPT V
DTV Air 3 - 0
▲
▲
EnterMove
FAV.CH
Return
English - 34
Sound Control
Using Automatic Sound Settings
Your TV has automatic sound settings (“Standard”, “Music”, “Movie”, “Speech”, and “Custom”) that are preset at
the factory. Or, you can select “Custom”, which automatically recalls your personalized sound settings.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 ENTER ModePress the button to select . Press the ▲ or ▼ button to select
Standard Music Movie Speech Custom, , , , or sound setting, then press the
ENTER button.
Press the button to exit.EXIT
• Choose for the standard factory settings.Standard
• Choose when watching music videos or concerts.Music
• Choose when watching movies.Movie
• Choose when watching a show that is mostly dialog (i.e., news).Speech
• Choose to recall your personalized settings (see Customizing the Sound).Custom
Press the button on the remote control to select one of the standard sound S.MODE
settings.
Customizing the Sound
The sound settings can be adjusted to suit your personal preference. (Alternatively, you can use one of the
“automatic” settings.)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Equalizer ENTERPress the ▲ or ▼ button to select , then press the button.
3 Press the ◄ or ► button to select a particular frequency to adjust.
Press the ▲ or ▼ button to increase or decrease the level of the particular
frequency, then press the button.ENTER
Press the button to exit.EXIT
➢ • R/L Sound Balance Adjustment: To adjust the sound balance of the R/L
speakers.
• Frequency Adjustment (100Hz, 300Hz, 1KHz, 3KHz, 10KHz): To adjust
the level of different frequencies.
➢ If you make any changes to the equalizer settings, the sound mode is
automatically switched to the mode.Custom
Resetting the Equalizer Settings to the Factory Defaults
To operate the Reset function, the Game mode must be set to On.
(Refer to page 49)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Reset ENTERPress the ▲ or ▼ button to select , then press the button.
➢ The equalizer resets to the factory defaults.
Press the button to exit.EXIT
FAV.CH
Mode : Custom
Equalizer
SRS TruSurround XT
: Off
Multi-Track Options
Auto Volume : Off
Internal Mute : Off
Sound Select : Main
Reset
SoundT V
Enter
Move
Standard
Music
Movie
Speech
Custom
Return
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
EnterMove Return
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
Enter
Move Return
EqualizerT V
R
L
+
0
-
Balance 100Hz 300Hz 1KHz 3KHz 10KHz
Adjust
Move
+
0
-
Return
English - 35
Setting the TruSurround XT
TruSurround XT is a patented SRS technology that solves the problem of playing 5.1 multichannel content over
two speakers. TruSurround delivers a compelling, virtual surround sound experience through any two-speaker
playback system, including internal television speakers. It is fully compatible with all multi channel formats.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 SRS TruSurround XTPress the ▲ or ▼ button to select , then press the
ENTER button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
Press the button on the remote control to select or .SRS On Off
TruSurround XT, SRS and Symbol are trademarks of
SRS Labs, Inc.
TruSurround XT technology is incorporated under license from
SRS Labs, Inc.
TRADEMARK & LABEL LICENSE NOTICE
Preferred language
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Multi-Track Options ENTERPress the ▲ or ▼ button to select , then press the
button.
3 ENTER Preferred LanguagePress the button to select .
Press the ▲ or ▼ button to choose the language ( , , or ) English Spanish French
you want, then press the button.ENTER
Press the button to exit.EXIT
➢ You can only select the language from among the actual languages being
broadcast.
Press the button on the remote control to listen in a language other than the MTS
preferred language.
Choosing a Multi-Channel Sound (MTS) Track - Digital
The digital-TV broadcast system is capable of simultaneous transmission of many audio tracks (for example,
simultaneous translations of the program into foreign languages). The availability of these additional
“multitracks” depends upon the program.
Preferred Language : English
Multi-Track Sound : Stereo
Multi-Track OptionsT V
English
Spanish
French
EnterMove
FAV.CH
FAV.CH
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
Enter
Move Return
Return
Mode : Custom
Equalizer
SRS TruSurround XT
: Off
Multi-Track Options
Auto Volume : Off
Internal Mute : Off
Sound Select : Main
Reset
SoundT V
Enter
Move Return
Off
On
English - 36
Multi-Track Sound
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Multi-Track Options ENTERPress the ▲ or ▼ button to select , then press the
button.
3 Multi-Track Sound ENTERPress the ▲ or ▼ button to select , then press the
button.
Press the ▲ or ▼ button to select a setting you want, then press the ENTER
button.
Press the button to exit.EXIT
• Choose for channels that are broadcasting in mono, or if you are having Mono
difficulty receiving a stereo signal.
• Choose for channels that are broadcasting in stereo.Stereo
• Choose to listen to the Separate Audio Program, which is usually a foreign-SAP
language translation.
Press the buttons on the remote control to select , , or .MTS Mono Stereo SAP
Choosing a Multi-Channel Sound (MTS) Track - Analog
Depending on the particular program being broadcast, you can listen to Mono, Stereo or SAP.
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
EnterMove
Preferred Language : English
Multi-Track Sound : Stereo
Multi-Track OptionsT V
Mono
Stereo
SAP
EnterMove
FAV.CH
Return
Return
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Auto Volume ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
Automatic Volume Control
Reduces the difference in volume level among broadcaste rs.
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
EnterMove
Mode : Custom
Equalizer
SRS TruSurround XT
: Off
Multi-Track Options
Auto Volume : Off
Internal Mute : Off
Sound Select : Main
Reset
SoundT V
Off
On
EnterMove Return
Return
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Internal Mute ENTERPress the ▲ or ▼ button to select , then press the button.
Continued...
Selecting the Internal Mute
Sound output from the TV speakers is muted. This is useful when you want to listen to audio through your sound
system instead of the TV.
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
EnterMove Return
English - 37

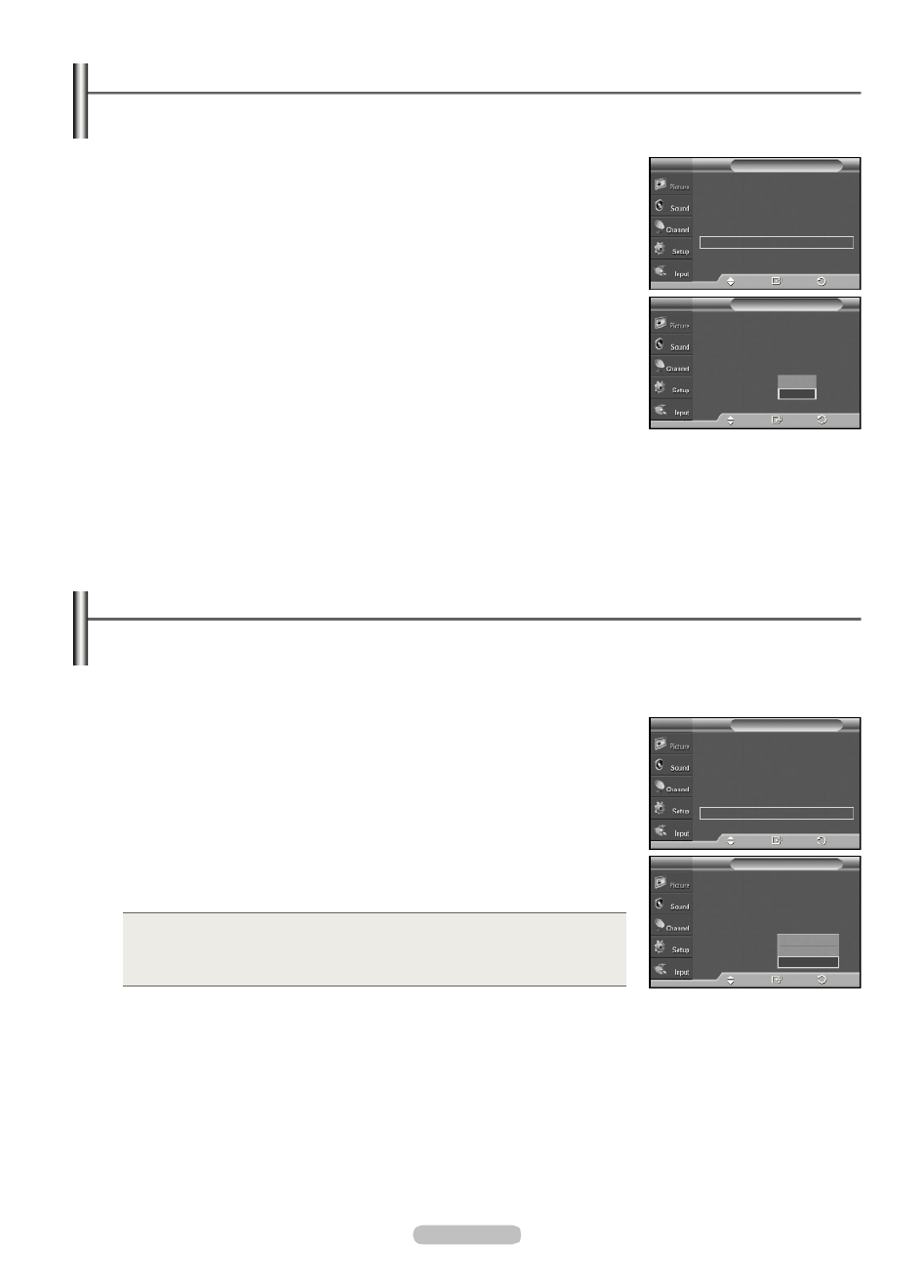

1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Sound ENTER
2 Sound Select ENTERPress the ▲ or ▼ button to select , then press the button.
3 Sub ENTERPress the ▲ or ▼ button to select , then press the button.
Press the button to exit.EXIT
• : Used to listen to the sound of the main picture.Main
• : Used to listen to the sound of the sub picture.Sub
➢ You can select this option when PIP is set to On.
Listening to the Sound of the Sub (PIP) Picture
When the PIP feature is activated, you can listen to the sound of the sub (PIP) picture.
Mode : Custom
Equalizer
SRS TruSurround XT
: Off
Multi-Track Options
Auto Volume : Off
Internal Mute : Off
Sound Select : Main
Reset
SoundT V
Off
On
EnterMove Return
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Melody ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off Low Medium HighPress the ▲ or ▼ button to select , , , or , then press the
ENTER button.
Press the button to exit.EXIT
Adjusting the Melody Sound
The TV power on/off melody sound volume can be adjusted.
Manufactured under license from Dolby Laboratories. Dolby and the double-D
symbol are trademarks of Dolby Laboratories.
TRADEMARK & LABEL LICENSE NOTICE
▲
More
Blue Screen : Off
Melody : Medium
PC
Home Theater PC : Off
Light Effect :
In Watching TV
Energy Saving : Off
▼
More
SetupT V
Off
Low
Medium
High
EnterMove
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
EnterMove Return
Return
Mode : Custom
Equalizer
SRS TruSurround XT
: Off
Multi-Track Options
Auto Volume : Off
Internal Mute : Off
Sound Select : Main
Reset
SoundT V
Main
Sub
EnterMove
Mode : Custom
►
Equalizer
►
SRS TruSurround XT
: Off
►
Multi-Track Options
►
Auto Volume : Off
►
Internal Mute : Off
►
Sound Select : Main
►
Reset
SoundT V
EnterMove Return
Return
Internal Mute Off
Internal Mute On
Video No Signal
TV
Speaker Output
Mute
Mute
AV, S-Video
Speaker Output
Mute
Mute
Component, PC, HDMI
Speaker Output
Mute
Mute
TV
Sound Output
Sound Output
Mute
AV, S-Video
Sound Output
Sound Output
Mute
Component, PC, HDMI
Sound Output
Sound Output
Mute
When Internal Mute is set to On, Sound menus except Multi-Track Options cannot be adjusted.
Audio Out Optical (R/L Out) to Sound System
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
➢ • When Internal Mute is set to On, Sound menus except Multi-track Options
cannot be adjusted.
• The left/right audio outputs and digital audio outputs (Optical) remain
enabled.
• The VOL + VOL ,
-
and buttons do not operate when the Internal MUTE
Mute is set to On.
TV’s Internal Speakers
English - 38
Channel Control
Selecting the Antenna
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 ENTER AntennaPress the button to select .
Press the ▲ or ▼ button to select or , then press the button.Air Cable ENTER
Press the button to exit.EXIT
Press the button on the remote control to select or .ANTENNA Air Cable
➢ If the antenna is connected to ANT1 IN(AIR),
select and if it is connected to ANT2 IN(CABLE), Air
select .Cable
➢ If both ANT1 IN(AIR) and ANT2 IN(CABLE) are
connected, select the antenna input you want. If the
antenna input is not selected properly, noise may
appear on the screen.
Adding and Erasing Channels
You can add or delete a channel to display the channels you want. To use the Channel List function, first run Auto
Program (see page 19).
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Channel List ENTERPress the ▲ or ▼ button to select , then press the button.
3 Added ENTERPress the ▲ or ▼ button to select , then press the button.
4 ENTERPress the ▲/▼/◄/► buttons to select a channel to add, then press the
button.
Press the ▲ or ▼ button to select , then press the button to add the Add ENTER
channel.
Press the button to return.MENU
➢ All added channels will be shown on menu.Added
Continued...
All
►
Added
►
Favorite
►
Default List Mode : All
►
Channel ListT V
EnterMove
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
EnterMove Return
Return
Channel List /Added
List Mode Delete All
Move Enter Page
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 16
Add All
Return
Channel List /Added
List Mode Delete All
Move Enter
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 18
Add All
Watch
Add
Delete
Favorite
Return
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
LNA : On
ChannelT V
EnterMove
Air
Cable
Return
English - 39
5 Press the ▲/▼/◄/► buttons to select a channel to delete, then press the
ENTER button.
Press the ▲ or ▼ button to select , then press the button to Delete ENTER
delete the channel.
Press the button to exit.EXIT
• Red (P.MODE) button All Added Favorite: Press repeatedly to select , , or .
• : Press to add all channels deleted.Green (S.MODE) button
• : Press to delete all channels memorized.Yellow (STILL) button
Setting Your Favorite Channels
You can set channels you watch frequently as favorites.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Channel List ENTERPress the ▲ or ▼ button to select , then press the button.
3 All Added ENTERPress the ▲ or ▼ button to select or , then press the button.
4 Press the ▲/▼/◄/► buttons to select a channel as a favorite channel, then
press the button.ENTER
Press the and button to display the next channel list page.CH CH
5 Favorite ENTERPress the ▲ or ▼ button to select , then press the button.
The “ ” symbol will be highlighted and the channel will be set as a Favorite.
To cancel your Favorite channel selection, press the button until the ENTER
“ ” symbol disappears.
Press the button to exit.EXIT
➢ Only memorized channels can be set as favorite channels.
➢ All favorite channels will be shown on the menu.Favorite
To select the favorite channels you have set up, press the FAV.CH button on the remote
control.
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move
All
►
Added
►
Favorite
►
Default List Mode : All
►
Channel ListT V
EnterMove
FAV.CH
Channel List /Added
List Mode Delete All
Move Enter Page
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 16
Watch
Add
Delete
Favorite
Return
Channel List /Added
List Mode Delete All
Move Enter Page
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 16
Channel List /Added
List Mode Delete All
Move Enter
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 16
Watch
Add
Delete
Favorite
Return
Return
Return
Return
English - 40
Viewing the Channel Lists
You can display a list of all channels, added channels or your favorite channels.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Channel List ENTERPress the ▲ or ▼ button to select , then press the button.
3 All Added FavoritePress the ▲ or ▼ button to select , or , then press the
ENTER button.
To toggle between your all channels, add channels, or favorite channels, use the
red (P.MODE) button on the remote control.
• Red (P.MODE) button All Added Favorite: Press repeatedly to select , , or .
• : Press to delete all channels memorized.Yellow (STILL) button
Setting the Default Channel List Mode
You can set All, Added, or Favorite to be the Default List that appears when you press the CH LIST button.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Channel List ENTERPress the ▲ or ▼ button to select , then press the button.
3 Default List Mode ENTERPress the ▲ or ▼ button to select , then press the
button.
Press the ▲ or ▼ button to select , , or , then press the All Added Favorite
ENTER button.
➢ Select the Channel list you want to appear when you press the CH LIST
button.
• All:
Shows All the channels when you press the button on the remote control.CH LIST
• Added:
Shows Added channels when you press button on the remote control.CH LIST
• Favorite:
Shows Favorite channels when you press button on the remote control.CH LIST
Press the button to exit.EXIT
Press the button on the remote control to bring up the Channel Lists. CH LIST
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
EnterMove
All
►
Added
►
Favorite
►
Default List Mode : All
►
Channel ListT V
Enter
Move
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move
All
Added
Favorite
Default List Mode : All
Channel ListT V
EnterMove
All
Added
Favorite
FAV.CH
Channel List /Added
List Mode Delete All
Move Enter Page
DTV Air 2
DTV Air 2
Air 3
Air 4
Air 5
Air 6
Air 7
DTV Air 7-1
Air 9
DTV Air 9-1
Air 10
Air 11
DTV Air 11-1
Air 12
Air 13
Air 14
Air 15
Air 18
Return
Return
Return
Return
Return
English - 41
Labeling Channels
Channels can labeled so that their call letters appear whenever the channel is selected.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Channel ENTER
Press the ▲ or ▼ button to select , then press the button.Name ENTER
2 Press the ▲ or ▼ button to select the channel to be assigned a new name, then
press the button.ENTER
3 Press the ▲ or ▼ button to select a letter, a number or a blank (Results in this
sequence: A~Z, 0~9, +,
-
, *, /, blank).
Press the ► button to switch to the next field, which will be selected.
Select a second letter or digit by pressing the ▲ or ▼ button, as above.
Repeat the process to select the last three digits. When you have finished,
press the button to assign the new name. ENTER
To erase the assigned new name, select by pressing the ◄ or ► button, Clear
then press the button.ENTER
Press the button to exit.EXIT
➢ The names of digital broadcasting channels are automatically assigned and
thus cannot be assigned by users.
Fine Tuning Analog Channels
Use fine tuning to manually adjust a particular channel for optimal reception.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Fine Tune ENTERPress the ▲ or ▼ button to select , then press the button.
3 Press the ◄ or ► button to adjust the fine tuning.
4 To store the fine tuning setting in the TV’s memory, press the button. ENTER
To reset the fine tuning setting, press the ▼ button to select , then press Reset
the button.ENTER
Press the button to exit.EXIT
➢ Only analog TV channels can be fine tuned.
➢ “ * ” will appear next to the number of fine-tuned channels.
NameT V
Move Enter
Air 6
Air 7
Air 9
Air 11
Air 13
▼
Clear
Clear
Clear
Clear
Clear
Fine Tune
Air 4 * Fine Tuned
Reset
Adjust Save
10
Fine Tune
Air 4
Reset
Move Enter
0
Fine Tune
Air 4
Reset
Adjust Save
0
NameT V
Move Adjust
Clear
Clear
Clear
Clear
Clear
Air 6 A
Air 7
Air 9
Air 11
Air 13
▼
▲
▼
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
EnterMove Return
Return
Return
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
EnterMove Return
Return
Return
Return
English - 42
Checking the Digital-Signal Strength
Unlike analog channels, which can vary in reception quality from “snowy” to clear, digital (HDTV) channels
have either perfect reception quality or you will not receive them at all. So, unlike analog channels, you cannot
fine tune a digital channel. You can, however, adjust your antenna to improve the reception of available digital
channels.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 Signal Strength ENTERPress the ▲ or ▼ button to select , then press the
button. If the signal strength meter indicates that the signal is weak, physically
adjust your antenna to increase the signal strength.
Continue to adjust the antenna until you find the best position with the strongest
signal.
Press the button to exit.EXIT
You can also press the button to select then press the button ENTER OK EXIT
to exit the menu.
LNA (Low Noise Amplifier)
If the TV is operating in a weak-signal area, sometimes the LNA function can improve the reception (a low-noise
preamplifier boosts the incoming signal).
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Channel ENTER
2 LNA ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
➢ LNA functions only when antenna is set to Air.
(See “Selecting the Antenna” on page 38)
➢ If the picture is noisy with the LNA set to , select .On Off
➢ The LNA setting must be made separately for each channel.
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move
Antenna : Air
Auto Program
Clear Scrambled Channel
Channel List
Name
Fine Tune
Signal Strength
LNA : On
ChannelT V
Enter
Move
Off
On
Signal StrengthT V
Enter
OK
Antenna : Air
►
Auto Program
►
Clear Scrambled Channel
►
Channel List
►
Name
►
Fine Tune
►
Signal Strength
►
LNA : On
►
ChannelT V
Enter
Move Return
Return
Return
Return
English - 43
PC Display
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
The Windows display-settings for a typical computer are shown below. The actual screens on your PC will probably be
different, depending upon your particular version of Windows and your particular video card. However, even if your actual
screens look different, the same basic set-up information will apply in almost all cases. (If not, contact your computer or
Video Card manufacturer.)
1 Control PanelFirst, click on on the Windows start menu.
2 Appearance and ThemesWhen the control panel window appears, click on
and a display dialog-box will appear.
3 DisplayWhen the control panel window appears, click on and a display dialog-
box will appear.
4 SettingsNavigate to the tab on the display dialog-box.
The correct size setting (resolution)
Optimum: 1024 x 768 pixels
If a vertical-frequency option exists on your display settings dialog box, the
correct value is or . Otherwise, just click and exit the dialog box.60 60 Hz OK
Display Modes
If the signal from the system equals the standard signal mode, the screen is adjusted automatically. If the signal
from the system doesn’t equal the standard signal mode, adjust the mode by referring to your videocard user
guide; otherwise there may be no video. For the display modes listed below, the screen image has been optimized
during manufacture.
• The interlace mode is not supported.
• The TV operates abnormally if a non-standard video format is selected.
• The table above conforms to IBM/VESA regulations and is based on using the Analog Input.
• “✔” mark means that this mode can be supported.
➢ • For the HP-T4254, PC text quality is optimum in XGA mode (1024 x 768@60Hz).
• For the HP-T5054, PC text quality is optimum in WXGA mode (1360 x 768@60Hz).
(Three pixels on left, right, top and bottom will be grayed out at the resolution setting of 1360x768@60Hz. This is not a mechanical problem
but a result caused by the pixel difference between the standard resolution and the PDP panel.)
• When this TV is used as a PC display, 32-bit color is supported.
• Depending on the manufacturer, your PC display screen might appear different. (and depending on your particular version of Windows.)
Check your PC instruction book for information about connecting your PC to a TV.
• If a vertical and horizontal frequency-select mode exists, select 60Hz (vertical) and 48.4KHz (horizontal).
•
In some cases, abnormal signals (such as stripes) might appear on the TV screen when the PC power is turned off (or if the PC is disconnected).
If so, press the button on the remote control or TV panel to enter a VIDEO mode. Also, make sure that the PC is connected. SOURCE
D-Sub Input
Resolution Vertical Frequency (Hz) Horizontal Frequency (kHz) Vertical Polarity Horizontal Polarity HP-T4254 HP-T5054
VGA
720 x 400 70.087 31.469 N P ✔ ✔
640 x 480
59.940 31.469 N N ✔ ✔
72.809 37.861 N N ✔ ✔
75.000 37.500 N N ✔ ✔
SVGA 800 x 600
60.317 37.879 P P ✔ ✔
72.188 48.077 P P ✔ ✔
75.000 46.875 P P ✔ ✔
XGA 1024 x 768
60.004 48.363 N N ✔ ✔
70.069 56.476 N N ✔ ✔
75.029 60.023 P P ✔ ✔
WXGA 1360 x 768 60.015 47.712 P P ✔
HDMI/DVI Input
Resolution Vertical Frequency (Hz) Horizontal Frequency (kHz) Vertical Polarity Horizontal Polarity HP-T4254 HP-T5054
VGA 720 x 400 70.087 31.469 N P ✔ ✔
640 x 480 59.940 31.469 N N ✔ ✔
SVGA 800 x 600 60.317 37.879 P P ✔ ✔
XGA 1024 x 768 60.004 48.363 N N ✔ ✔
WXGA 1360 x 768 60.015 47.712 P P ✔
English - 44
Setting up the TV with your PC
Use the Auto Adjust function to have the TV set automatically adjust the video signals it receives from the PC.
The function also automatically fine-tunes the settings and adjusts the frequency values and positions.
How to Auto Adjust
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.PC ENTER
2 Auto Adjustment ENTERPress the ▲ or ▼ button to select , then press the
button. The message Auto Adjustment in progress. Please wait. appears on
the screen and the picture adjustments are automatically activated.
Press the button to exit.EXIT
➢ This function does not work in DVI-Digital mode.
➢ Change to the PC mode first.
Adjusting the Screen Quality
The purpose of the picture quality adjustment is to remove or reduce picture
noise. If the noise is not removed by fine tuning alone, then do the frequency
adjustments to the utmost and fine tune again. After the noise has been
reduced, re-adjust the picture so that it is aligned on the center of the screen.
➢ Change to the PC mode first.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.PC ENTER
2 ENTER Image LockPress the button to select .
3 Coarse Fine ENTERPress the ▲ or ▼ button to select or , then press the
button.
Press the ◄ or ► button to adjust the screen quality, then press the ENTER
button.
Press the button to exit.EXIT
➢ This feature may change the width of the image. If necessary, adjust the
position to center.
Continued...
Auto Adjustment in progress. Please wait.
Image Lock
►
Position
►
Auto Adjustment
Image Reset
PCT V
Enter
Move
Image Lock
►
Position
►
Auto Adjustment
Image Reset
PCT V
EnterMove
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
EnterMove Return
Return
Return
Image LockT V
Coarse 50
Fine 0
EnterMove Return
Coarse 50
Move Adjust Return
English - 45
Changing the Screen Position
After connecting the TV to your PC, adjust the position of the screen if it is not
well-aligned.
➢ Change to the PC mode first.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.PC ENTER
2 Position ENTERPress the ▲ or ▼ button to select , then press the button.
3 Press the ▲ or ▼ button to adjust the V-Position.
Press the ◄ or ► button to adjust the H-Position.
Press the button.ENTER
Press the button to exit.EXIT
Initializing the Screen Position
➢ Change to the PC mode first.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.PC ENTER
2 Image Reset ENTERPress the ▲ or ▼ button to select , then press the button.
The message appears on the screen.Image Reset is completed.
Press the button to exit.EXIT
➢ The previously adjusted settings will be reset to the factory defaults.
Image Lock
►
Position
►
Auto Adjustment
Image Reset
PCT V
Enter
Move Return
PositionT V
Adjust Enter Return
Image Reset is completed.
Image Lock
►
Position
►
Auto Adjustment
Image Reset
PCT V
Enter
Move Return
Setting the Home Theater PC
This function enables you to view higher quality pictures while in PC Mode. After setting the Home Theater PC function
to On, you can go into the Detailed Settings menu and make adjustments without affecting settings in the regular TV
mode.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the Home Theater PC ENTER
button.
2 Off On ENTERPress the ▲ or ▼ button to select or , then press the button.
Press the button to exit.EXIT
➢ This function is available only in PC mode.
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
Enter
Move Return
▲
More
Blue Screen : Off
Melody : Medium
PC
Home Theater PC : Off
Light Effect :
In
Watching TV
Energy Saving : Off
▼
More
SetupT V
EnterMove Return
Off
On
English - 46
Time Setting
Setting the Time
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
Option 1: Setting the Clock Manually
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.Time ENTER
2 ENTER ClockPress the button to select .
3 ENTER Clock ModePress the button to select .
Press the ▲ or ▼ button to select , then press the button.Manual ENTER
4 Clock Set ENTERPress the ▲ or ▼ button to select , then press the button.
5 Month Day Year Hour Minute am/Press the ◄ or ► button to move to , , , , , or
pm. Set the date and time you want by pressing the ▲ or ▼ button, then press
the button.ENTER
Press the button to exit.EXIT
➢ The current time will appear every time you press the button.INFO
➢ You can set the , , Month Day Year Hour Minute, , and directly by pressing
the number buttons on the remote control.
Continued...
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
--/ --/ ----/ -- : -- --
Clock
►
Sleep Timer : Off
►
Timer1 : Inactivated
►
Timer2 : Inactivated
►
Timer3 : Inactivated
►
TimeT V
EnterMove
Clock Mode : Auto
Clock Set
Time Zone
DST : Off
ClockT V
Manual
Auto
Enter
Move
Clock Mode : Manual
►
Clock Set
►
Time Zone
►
DST : Off
►
ClockT V
EnterMove
Set current date and time.
Clock SetT V
-- -- ----
-- -- --
AdjustMove
Month Day Year
Hour Minute am/pm
Return
Return
Return
Return
Return
English - 47
Option 2: Setting the Clock Automatically
The Clock can be set automatically if you are receiving a digital signal.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.Time ENTER
2 ENTER ClockPress the button to select .
3 ENTER Clock ModePress the button to select .
Press the ▲ or ▼ button to select , then press the button.Auto ENTER
4 Time Zone ENTERPress the ▲ or ▼ button to select , then press the button.
5 Press the ▲ or ▼ button to highlight the time zone for your local area (and
to move the highlight to the appropriate time zone on the map of the United
States), then press the button.ENTER
6 DSTPress the ▲ or ▼ button to select (Daylight Saving Time), then press the
ENTER button.
Press the ▲ or ▼ button to select or , then press the button.On Off ENTER
Press the button to exit.EXIT
➢ Depending on the broadcast station and signal, the auto time may not be set
correctly. If this occurs, set the time manually.
➢ Antenna or Cable must be connected in order to set the time automatically.
Continued...
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
--/ --/ ----/ -- : -- --
Clock
►
Sleep Timer : Off
►
Timer1 : Inactivated
►
Timer2 : Inactivated
►
Timer3 : Inactivated
►
TimeT V
EnterMove
Clock Mode : Auto
Clock Set
Time Zone
DST : Off
ClockT V
Manual
Auto
EnterMove
Select the time zone in which you live.
Time Zone
Newfoundland
Atlantic
Eastern
Central
Mountain
Pacific
Alaska
Hawaii
T V
Enter
Move
Clock Mode : Auto
Clock Set
Time Zone
DST : Off
ClockT V
Enter
Move
On
Off
Return
Return
Return
Return
Return
English - 48
Setting the On/Off Timer
Use this feature to set the TV to turn on or off at a desired time. You must set
the clock first.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.Time ENTER
2 Timer1 Timer2 Timer3Press the ▲ or ▼ button to select , ,or , then press the
ENTER button. The timer menu is displayed.
Press the ▲ or ▼ button to adjust hour, then press the ► button to move to the
next step. Set other items using the same method as above.
3 Press the ◄ or ► button to select the desired item below.
Press the ▲ or ▼ button to adjust the setting.
Press the button to exit.EXIT
• On Time: Select hour, minute, , and . am/pm Inactivated/Activated
(To activate the On Time, set to .)Activated
• Off Time: Select hour, minute, , and . am/pm Inactivated/Activated
(To activate Off time, set to .)Activated
• Repeat: Once Everyday Mon~Fri Mon~Sat Sat~Sun Select , , , , or .
• Volume: Select the volume level you want the TV to be at when it turns on with the Timer.
• Contents: When the On Timer is active, you can turn on a specific channel or play back
contents such as photo or audio files. (Make sure that an USB device is
connected to your TV.)
➢ You can set the hour, and minute directly by pressing the number buttons on
the remote control.
➢ Auto Power Off
When you set the timer , the television will eventually turn off, if no On
controls are operated for 3 hours after the TV was turned on by timer.
This function is only available in timer mode and prevents overheating, On
which may occur if a TV is on for too long time.
Setting the Sleep Timer
The sleep timer automatically shuts off the TV after a preset time (30, 60, 90,
120, 150 and 180 minutes).
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.Time ENTER
2 Sleep Timer ENTERPress the ▲ or ▼ button to select , then press the button.
3 Press the ▲ or ▼ button to select the minute.
Setting the Timer sets the to automatically.Activation On
To cancel the set sleep timer:
Press the ► button to select .Activation
Press the ▲ or ▼ button to select , then press the button.Off ENTER
Press the button to exit.EXIT
Press the button on the remote control until the a ppropriate time interval appearsSLEEP
(any of the preset values from min to min).30 180
Set sleep timer.
Sleep TimerT V
Minute Activation
▲
▼
--- Off
1/ 1/ 2007/ 12 : 04 am
Clock
►
Sleep Timer : Off
►
Timer1 : Inactivated
►
Timer2 : Inactivated
►
Timer3 : Inactivated
►
TimeT V
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
Enter
Move
1/ 1/ 2007/ 12 : 04 am
Clock
►
Sleep Timer : Off
►
Timer1 : Inactivated
►
Timer2 : Inactivated
►
Timer3 : Inactivated
►
TimeT V
EnterMove
Adjust
Move
Set sleep timer.
Sleep TimerT V
Minute Activation
▲
▼
30 On
AdjustMove
FAV.CH
Return
Return
Return
Return
Return
Timer 1
On Time :
Ina ctivat e
12 0 am
Off Time :
Ina ctivat e
12 0 am
Repeat Volume 10
Once
Contents TV Air 3
Adjust
Move Return
Contents
Antenna Channel 3
Cable
Music None
AdjustMove Return
Source TV
Photo None
English - 49
Function Description
Selecting a Menu Language
Setting the clock is necessary in order to use the various timer features of the TV. Also, you can check the time
while watching the TV. (Just press the INFO button.)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button. Setup ENTER
Press the ▲ or ▼ button to select , then press the button.Language ENTER
2 English EspañolPress the ▲ or ▼ button to select the appropriate language: , ,
or , then press the button.Français ENTER
Press the button to exit.EXIT
Using the Game Mode
When connecting to a game console such as PlayStationTM or XboxTM, you can enjoy a more realistic gaming
experience by selecting game menu.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Game Mode ENTERPress the ▲ or ▼ button to select , then press the button.
3 Off On ENTERSelect or by pressing the ▲ or ▼ button, then press the button.
4 EXITPress the button to exit.
➢ Restrictions on Game mode (Caution)
• To disconnect the game console and connect another external device, set
Game to Off in the setup menu.
• If you display the TV menu in Game mode, the screen shakes slightly.
• The mark ( ) appears on the screen which means that Game Mode is on
with the selected source.
➢ If Game Mode is On
• Picture Mode is automatically changed to Game and cannot be changed.
• Sound Mode in the Sound menu is deactivated. Adjust the sound using the
equalizer.
• The Reset in the Sound menu is activated. Reset function initializes the
Equalizer settings to the factory default setting.
➢ Game Mode is not available in regular TV/Antenna mode.
➢ If the picture is poor when external device is connected to TV, check if Game
Mode is On. Set Game Mode to Off and connect external devices.
Plug & Play
Language : English
Time
Game Mode : Off
V-Chip
Caption
Menu Transparency
: Medium
▼
More
SetupT V
Enter
Move
English
Español
Français
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
Plug & Play
Language : English
Time
Game Mode : Off
V-Chip
Caption
Menu Transparency
: Medium
▼
More
SetupT V
Enter
Move
On
Off
AV1
Game Mode
Return
Return
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove Return
Return
English - 50
Viewing Closed Captions (On-Screen Text Messages) - Digital
The Digital Captions function operates on digital channels.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Caption ENTERPress the ▲ or ▼ button to select , then press the button.
3 ENTER CaptionPress the button to select .
Press the ▲ or ▼ button to select , then press the button.On ENTER
4 Press the ▲ or ▼ button to select , then press the button. Caption Mode ENTER
Press the ▲ or ▼ button to select submenu ( , ~ , Default Service1 Service6
CC1 CC4 Text1 Text4 ENTER~ or ~ ) you want, then press the button.
5. Caption Options ENTER Press the ▲ or ▼ button to select , then press the
button.
6 Size ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button to select the desired caption option, then press the
ENTER button.
Press the ▲ or ▼ button to select the desired sub-menu options (see options
below), then press the button.ENTER
Press the button to exit. EXIT
➢ The availability of captions depends on the program being broadcast.
➢ means to follow the standard set by the broadcaster.Default
➢ Foreground and Background cannot be set to have the same color.
➢ Foreground Opacity and Background Opacity cannot be both set to
Transparent.
• Size: This option consists of , , , and . The default is .Default Small Standard Large Default
• Font Style: This option consists of , ~ . You can change the font you Default Style0 Style7
want. The default is .Default
• Foreground Color: This option consists of , , , , , , Default White Black Red Green Blue
Yellow Magenta Cyan, , and . You can change the color of the letter.
The default is .Default
• Background Color: This option consists of , , , , , , Default White Black Red Green Blue
Yellow Magenta Cyan, , and . You can change the background color of
the caption. The default is .Default
• Foreground Opacity: This option consists of , Default Transparent Translucent Solid, , ,
and . You can change the opacity of the letter.Flashing
• Background Opacity: This option consists of , Default Transparent Translucent Solid, , ,
and . You can change the background opacity of the Flashing
caption.
• Return to Default: This option sets each of , , , Size Font Style Foreground Color
Background Color Foreground Opacity Background Opacity, , and
to its default.
Press the button on the remote control to select or .CAPTION On Off
Caption : Off
Caption Mode : Default
Caption Options
CaptionT V
Enter
Move
Off
On
Caption : On
►
Caption Mode : Default
►
Caption Options
►
CaptionT V
EnterMove
Caption : Off
Caption Mode : Default
Caption Options
CaptionT V
Enter
Move
▼
Default
Service1
Service2
Service3
Service4
Service5
Service6
CC1
Caption : On
►
Caption Mode : Default
►
Caption Options
►
CaptionT V
EnterMove
Size : Default
►
Font Style : Default
►
Foreground Color : Default
►
Background Color : Default
►
Foreground Opacity : Default
►
Background Opacity : Default
►
Return to Default
►
Caption OptionsT V
EnterMove
FAV.CH
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove Return
Return
Return
Return
Return
English - 51
Viewing Closed Captions (On-Screen Text Messages) - Analog
The Analog Caption function operates in either analog TV channel mode or external signal mode. (Depending on
the broadcasting signal, the Analog Caption function may operate on digital channels.)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Caption ENTERPress the ▲ or ▼ button to select , then press the button.
3 ENTER CaptionPress the button to select .
Press the ▲ or ▼ button to select , then press the button.On ENTER
4 Caption Mode ENTERPress the ▲ or ▼ button to select , then press the
button. Press the ▲ or ▼ button to select submenu ( ~ or CC1 CC4 Text1 Text4~ )
you want, then press the button.ENTER
Press the button to exit.EXIT
• DefaultThe default is .
• CC1: The Primary Synchronous Caption Service. These are captions in the primary
language that must be in sync with the sound, preferably matched to a specific frame.
• CC2: The Special Non-Synchronous Use Captions.This channel carries data that is intended
to augment information carried in the program.
• CC3: Secondary Synchronous Caption Service.
Alternate program-related caption data, typically second language captions.
• CC4: Special Non-Synchronous Use Captions. Similar to CC2.
• Text1: First Text Service. This may be various non-program related data.
• Text2: Second Text Service. Additional data, usually not program related.
• Text3/Text4: Third and Fourth Text Services. These data channels should be used only if
Text1 and Text2 are not sufficient.
➢ • The Caption feature doesn’t work in COMPONENT, PC, HDMI(DVI)
modes.
• The availability of captions depends on the program being broadcast.
You can also press the button on the remote control to select CaptionsCAPTION
On Off or .
Caption : Off
Caption Mode : Default
Caption Options
CaptionT V
EnterMove
Off
On
Caption : On
►
Caption Mode : Default
►
Caption Options
►
CaptionT V
EnterMove
Caption : Off
Caption Mode : Default
Caption Options
CaptionT V
Enter
Move
Default
CC1
CC2
CC3
CC4
Text 1
Text 2
Text 3
Text 4
FAV.CH
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove Return
Return
Return
Return
English - 52
Menu Transparency Level
Adjusts the transparency of the menu screen.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Menu Transparency ENTERPress the ▲ or ▼ button to select , then press the
button.
3 ENTERPress the ▲ or ▼ button to select level, then press the button.
Press the button to exit.EXIT
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
Enter
Move Return
Plug & Play
Language : English
Time
Game Mode : Off
V-Chip
Caption
Menu Transparency
: Medium
▼
More
SetupT V
EnterMove Return
High
Medium
Low
Opaque
Setting the Light Effect
You can turn the blue LED on the front of TV on/off.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Light Effect ENTERPress the ▲ or ▼ button to select , then press the button.
Press the ▲ or ▼ button to select , , Off In Standby In Watching TV Always, or ,
then press the button.ENTER
Press the button to exit.EXIT
• Off: The LED is always off.
• In Standby:
The LED lights while in Standby mode and it turns off when your TV is turned on.
• In Watching TV:
The LED lights when watching TV and it turns off when your TV is turned off.
• Always: The LED is always lit.
➢ Set the Light Effect to Off to reduce the power consumption.
▲
More
Blue Screen : Off
Melody : Medium
PC
Home Theater PC : Off
Light Effect :
In Watching TV
Energy Saving : Off
▼
More
SetupT V
EnterMove Return
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
Enter
Move Return
Off
In Standby
In Watching TV
Always
English - 53
Using the Energy Saving Feature
This feature adjusts the power consumption of the unit in order to save energy.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Energy Saving ENTERPress the ▲ or ▼ button to select , then press the
button.
Press the ▲ or ▼ button to select , , , or , then press the Off Low Medium High
ENTER button.
Press the button to exit.EXIT
• Off: Switches off the Energy Saving mode.
• Low: Operates in standard mode.
• Medium: Enters medium power saving mode.
• High: Enters maximum power saving mode.
▲
More
Blue Screen : Off
►
Melody : Medium
►
PC
►
Home Theater PC : Off
►
Light Effect :
In Watching TV
►
Energy Saving : Off
►
▼
More
SetupT V
EnterMove Return
▲
More
Blue Screen : Off
Melody : Medium
PC
Home Theater PC : Off
Light Effect :
In Watching TV
Energy Saving : Off
▼
More
SetupT V
EnterMove
Off
Low
Mideum
High
Return
Preventing Screen Burn-in
To reduce the possibility of screen burn, this unit is equipped with screen burn prevention technology. This
technology enables you to set picture movement up/down (Vertical Line) and side to side (Horizontal Dot).
The Time setting allows you to program the time between movement of the picture in minutes.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Screen Burn ProtectionPress the ▲ or ▼ button to select , then press the
ENTER button.
3 ENTER Pixel Shift ENTERPress the button to select , then press the button.
Pressing the ▲ or ▼ button will alternate between and . On Off
You will also see the items , Horizontal Dot Vertical Line Time and .
• Pixel Shift: Using this function, you can minutely move pixels on the PDP in horizontal or
vertical direction to prevent after-images on the screen.
4 Press the ▲ or ▼ button to select the item you wish to change, then press the
ENTER button.
Press the ▲ or ▼ button to change the value of the item, then press the ENTER
button.
Optimum condition for pixel shift;•
PC TV/AV1/AV2/S-Video/
Component/HDMI
Horizontal Dot 1 2
Vertical Line 1 2
Time(min) 2 2
Press the button to exit. EXIT
Pixel Shift
►
White
►
Scroling
►
Side Gray : Dark
►
Screen Burn ProtectionT V
EnterMove
Pixel Shift : On
Horizontal Dot : 2
Vertical Line : 2
Time : 2
Pixel ShiftT V
Off
On
EnterMove
Pixel Shift : On
Horizontal Dot : 2
Vertical Line : 2
Time : 2
Pixel ShiftT V
EnterMove
0
1
2
3
4
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
EnterMove Return
Return
Return
Return
English - 55
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
EnterMove Return
Wall- mount adjustment (Sold separately)
Once the wall mount is installed, the position of your TV can be easily adjusted.
Entering the menu
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 Wall-Mount AdjustmentPress the ▲ or ▼ button to select , then press the
ENTER button.
3 Adjust to the desired position using the ▲/▼/◄/► buttons.
Press the button to exit.EXIT
➢ If you press an arrow button when no OSD is displayed on the TV screen, the
Adjustment screen appears.
➢ When you turn the power off, your TV moves to the initial installation position.
When you turn the power on, your TV moves to the last remembered position
you adjusted.
Using the remote Control Buttons
Button Operations
Wall-mount angle
adjustment
Tilt Up, Tilt Down, Move right, Move left
Reset Moves to the initial installation position
Remembering the
position and moving
to the remembered
position
Remembers 3 positions with the Red,
Green and Yellow buttons.
Moves to the remembered position using
these 3 color buttons.
➢ For installation, refer to the Installation Manual provided.
➢ For product installation and the installation and moving of the wall mount, make
sure to consult a specialized installation company.
➢ This installation manual is to be used when attaching the wall mount to a wall.
When attaching to other building materials, please contact your nearest dealer
Wall-Mount Adjustment
Position1
Adjust Center Exit
INFO
Position 1 2 3
TV Rear Panel Auto Wall-Mount
EX-LINK Cable (Not supplied)
English - 56
Using the V-Chip
U.S.A Only
This product is covered by the following U.S. patents : US4,930,158 US4,930,160
The V-Chip feature automatically locks out programs that are deemed inappropriate for children. The user must
enter a PIN (personal ID number) before any of the V-Chip restrictions are set up or changed.
➢ When the V-Chip feature is activated, the PIP features do not function.
➢ The V-Chip does not work if the input is Digital TV (HD or SD).
➢ V-Chip function is not available in HDMI or component mode.
Setting Up Your Personal ID Number (PIN)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
➢ The default PIN number of a new TV set is 0
-0-0-0.
Continued...
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
Setup
T V
EnterMove
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
Return
Return
Upgrading the Software
Samsung may offer upgrades for your TV’s firmware in the future. Please contact the Samsung call center at
1-800-SAMSUNG to receive information about downloading upgrades and using a USB drive. Upgrades will be
possible by connecting a USB drive to the USB port located on the side of your TV.
1 Insert a USB drive containing the firmware upgrade into the USB Upgrade Port
on the side of the TV.
2 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
3 SW Upgrade ENTERPress the ▲ or ▼ button to select , then press the button.
4 USB ENTERPress the ▲ or ▼ button to select , then press the button.
The message Scanning for USB... It may take up to 30 seconds. is displayed.
5 Upgrade If the firmware on the USB is properly recognized, the message
version xxxx to version xxxx? The system would be reset after upgrade. is
displayed.
Press the ◄ or ► button to select , then press the button. OK ENTER
The upgrade starts.
Please be careful to not disconnect the power or remove the USB drive while
upgrades are being applied.
The TV will shut off and turn on automatically after completing the firmware
upgrade.
Please check the firmware version after the upgrades are complete.
➢ The firmware and upgrade process may be different by country and region.
▲
More
Screen Burn Protection
►
HDMI Black Level : Normal
►
Film Mode : Off
►
Wall-Mount Adjustment
►
PIP
►
Function Help : On
►
SW Upgrade
►
SetupT V
Enter
Move Return
SW Upgrade
Scanning for USB...
It may take up to 30 seconds.
USB
►
SW UpgradeT V
Enter ReturnMove
SW Upgrade
Upgrade version XXXX to version XXXX ?
The system would be reset after upgrade.
OK Cancel
English - 57
How to Enable/Disable the V-Chip
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
3 V-ChipThe screen will appear.
To enable the V-Chip feature, press the button so that the ENTER V-Chip Lock
field is . (Pressing the ▲ or ▼ button will alternate between and .) On On Off
Press the button.ENTER
➢ While V-Chip is in operation, the Still function cannot be used.
Press the button to exit.EXIT
How to Set up Restrictions Using “TV Parental Guidelines”
First, set up a personal identification number (PIN), and enable the V-Chip.
(See previous section.) Parental restrictions can be set up using either of two
methods: The TV guidelines or the MPAA rating.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
Continued...
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
Return
Return
3 V-ChipThe screen will appear.
Press the ▲ or ▼ button to select , then press the button. Change PIN ENTER
The Change PIN screen will appear. Choose any 4 digits for your PIN and
enter them. Re-enter the same 4 digits. When the message PIN is changed
successfully. is displayed, your PIN has been memorized.
Press the button to exit.EXIT
➢ If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 →
2 → 4 → Power On.
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
V-Chip Lock : Off
TV Parental Guidelines
MPAA Rating
Canadian English
Canadian French
Downloadable U.S. Rating
Change PIN
V-ChipT V
Enter
Move
Off
On
Return
Return
Change PINT V
0~9 Enter PIN
Enter new PIN
Confirm new PIN
Return
V-Chip Lock : Off
►
TV Parental Guidelines
►
MPAA Rating
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
EnterMove Return
V-Chip Lock : Off
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
Enter
Move Return
<for USA models only>
<for Canada models only>
English - 58
3 V-ChipThe screen will appear. Press the ▲ or ▼ button to select TV Parental
Guidelines ENTER, then press the button.
4 TV Parental GuidelinesThe screen will appear.
Press the ▲ or ▼ button to select one of the six aged based categories:
• TV-Y: All children. The themes and elements in this program are specifically designed
for a very young audience, including children from ages two to six.
• TV-Y7: Directed to older children. The themes and elements in this program may
include mild physical or comedic violence, or may frighten children under the age of
seven.
• TV-G: General audience. It contains little or no violence, no strong language, and little
or no sexual dialog or situations.
• TV-PG: Parental guidance suggested. This program may contain infrequent coarse
language, limited violence, some suggestive sexual dialog and situations.
• TV-14: Parents strongly cautioned. This program may contain sophisticated themes,
sexual content, strong language and more intense violence.
• TV-MA: Mature audiences only. This program may contain mature themes, profane
language, graphic violence and explicit sexual content.
5 At this point, one of the TV-Ratings is selected.
Press the button. Depending on your existing setup, the “ ENTER
” symbol will
be selected. (Blank = Unblocked,
= Blocked) While “
” is selected, press the
ENTER button to block or unblock the category.
To select a different TV-Rating, press the ▲ or ▼ button and then repeat the
process.
➢ Press to unlock all TV ratings. Allow all:
Block all: Press to lock all TV ratings.
➢ The TV-Y, TV-Y7, TV-G, TV-PG, TV-14 and TV-MA have additional options.
See the next step to change any of the following sub-ratings:
• FV: Fantasy violence.
• Sexually suggestive dialog.D:
• Adult language.L:
➢ The V-Chip will automatically block certain categories that are “more
restrictive”. For example, if you block TV-Y category, then TV-Y7 will
automatically be blocked. Similarly, if you block the TV-G category, then all
the categories in the “young adult” group will be blocked (TV-G, TV-PG,
TV-14, and TV-MA). The subratings (D, L, S, V) work together similarly.
(See next section.)
6 How to set the FV, D, L, S and V sub-ratings. First, select one of these TV-
Ratings: TV-Y, TV-Y7, TV-G, TV-PG, TV-14, or TV-MA (See Step ), and press 4
the button. The “ ENTER
” symbol will be displayed for each
sub-rating. While “
” is selected, press the ► button to go to a sub rating.
Press the to block the sub rating. To select a different TV-Rating, ENTER
press the ▲ or ▼ button and then repeat the process.
7 EXITPress the button to clear all the screens. (Or proceed to the next section,
and set up additional restrictions based on the MPAA codes.)
➢ These categories consist of two separate groups: TV-Y and TV-Y7 (young
children through age 7), and TV-G through TV-MA (everybody else).
The restrictions for these two groups work independently: If a household
includes very young children as well as young adults, the TV guidelines must
be set up separately for each age group.
Continued...
TV Parental GuidelinesT V
Allow All
Block All
EnterMove Return
V-Chip Lock : On
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
EnterMove Return
• Sexual situation.S:
• V: Violence.
English - 59
How to Set up Restrictions Using “MPAA Ratings” (G, PG, PG-13, R, NC-17, X, NR )
The MPAA rating system uses the Motion Picture Association of America
(MPAA) system, and its main application is for movies. When the V-Chip
lock is on, the TV will automatically block any programs that are coded with
objectionable ratings (either MPAA or TV-Ratings).
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
3 V-ChipThe screen will appear. Press the ▲ or ▼ button to select MPAA
Rating ENTER, then press the button.
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the button to activate the restriction selected. ENTER
The “
” symbol is indicated. While “
” is selected, press the button to ENTER
block or unblock the category.
Press the button to exit.EXIT
➢ Press to unlock all TV ratings. Allow all:
Block all: Press to lock all TV ratings.
• G: General audience (no restriction).
• PG: Parental guidance suggested.
• PG-13: Parents strongly cautioned.
• R: Restricted. Children under 17 should be accompanied by an adult.
• NC-17: No children under age 17.
• X: Adults only.
• NR: Not rated.
➢ The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block the PG-13 category, then R, NC-17 and X will
automatically be blocked also.
How to Set up Restrictions Using “Canadian English” (for Canada Models)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
Continued...
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
V-Chip Lock : On
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
Enter
Move
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
MPAA RatingT V
Allow All
Block All
EnterMove
Return
Return
Return
Return
Return
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove Return
English - 60
V-Chip Lock : On
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
EnterMove Return
3 V-ChipThe screen will appear. Press the ▲ or ▼ button to select Canadian
English ENTER, then press the button
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the button to activate the restriction selected. The “ ENTER
” symbol is
indicated.
Press the button to exit.EXIT
➢ Press to unlock all TV ratings. Allow all:
Block all: Press to lock all TV ratings.
• C: Programming intended for children under age 8.
• C8+:
Programming generally considered acceptable for children 8 years and over to watch on their own.
• G: General programming, suitable for all audiences.
• PG: Parental guidance.
• 14+: Programming contains themes or content which may not be suitable for viewers under the age
of 14.
• 18+: Adult programming.
➢ The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block G category, then PG, 14+ and 18+ will
automatically be blocked also.
Canadian English
Block All
Allow All
T V
EnterMove Return
How to Set up Restrictions Using “Canadian French” (for Canada Models)
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
3 V-ChipThe screen will appear. Press the ▲ or ▼ button to select Canadian
French ENTER, then press the button.
4 Press the ▲ or ▼ button to select an appropriate restriction.
Press the button to activate the restriction selected. The “ ENTER
” symbol is
indicated.
Press the button to exit.EXIT
➢ Press to unlock all TV ratings. Allow all:
Block all: Press to lock all TV ratings.
• G:
General.
• 8 ans+: Not recommended for young children.
• 13 ans+: Programming may not be suitable for children under the age of 13.
• 16 ans+: Programming is not suitable for children under the age of 16.
• 18 ans+: Programming restricted to adults.
➢ The V-Chip will automatically block any category that is “more restrictive”.
For example, if you block 8 ans+ category, then 13 ans+, 16 ans+ and 18
ans+ will automatically be blocked also.
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
EnterMove
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
V-Chip Lock : On
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
Enter
Move
Canadian FrenchT V
Allow All
Block All
Enter
Move
Return
Return
Return
Return
English - 61
Using the V-Chip for Digital channels
Parental restriction information can be used while watching DTV channels.
1 MENUPress the button to display the menu.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
The message will appear. Enter your 4 digit PIN number.Enter PIN
3 V-ChipThe screen will appear. Press the ▲ or ▼ button to select
Downloadable U.S. Rating ENTER, then press the button.
➢ If information is not downloaded from the broadcasting station, the
Downloadable U.S. Rating menu is deactivated.
➢ Parental restriction information is automatically downloaded while watching
DTV channels. It may take several seconds.
➢ The menu is available for use after information Downloadable U.S. Rating
is downloaded from the broadcasting station. However, depending on the
information from the broadcasting station, it may not be available for use.
4 Press the ▲ or ▼ button to select an appropriate restriction
Press the button to activate the restriction selected. ENTER
The “
” symbol is indicated.
Press the button to exit.EXIT
➢ Press to unlock all TV ratings. Allow all:
Block all: Press to lock all TV ratings.
➢ Parental restriction levels differ depending on the broadcasting station.
➢ The default menu name and downloadable US rating changes depending on
the downloaded information.
➢ Even if you set the on-screen display to your desired language, the
Downloadable U.S. Rating menu will appear in English only.
➢ The rating will automatically block certain categories that are more
restrictive.
➢ The rating titles (for example: Humor Level..etc) and TV ratings (for
example: DH,MH,H..etc) may differ depending on the broadcasting station.
How to Reset the TV after the V-Chip Blocks a Channel (“Emergency Escape”)
If the TV is tuned to a restricted channel, the V-Chip will block it. The screen
will go blank and the following message will appear:
1 Enter your PIN.
To resume normal viewing, tune to a different channel using CH or
CH button. Under certain conditions (depending on the rating of the local TV
programs) the V-Chip might lock out all the channels. In this case, use the
V-Chip function for an “emergency escape”:
1 MENU SetupPress the button. Press the ▲ or ▼ button to select , then press
the button.ENTER
2 V-Chip ENTERPress the ▲ or ▼ button to select , then press the button.
3 ENTEREnter your PIN, then press the button, and press the ▲ or ▼ button to
temporarily disable the V-Chip Lock.
➢ If you forget the PIN, press the remote-control buttons in the following
sequence, which resets the pin to 0-0-0-0 : Power Off. → MUTE → 8 → 2 →
4 → Power On.
Plug & Play
►
Language : English
►
Time
►
Game Mode : Off
►
V-Chip
►
Caption
►
Menu Transparency
: Medium
►
▼
More
SetupT V
Enter
Move
V-ChipT V
0~9 Enter PIN
Enter PIN
* * * *
V-Chip Lock : On
►
TV Parental Guidelines
►
MPAA Rating
►
Canadian English
►
Canadian French
►
Downloadable U.S. Rating
►
Change PIN
►
V-ChipT V
EnterMove
Downloadable U.S. Rating
T V
Rating title
The number of
current rating
information
The number of
all the rating
information
Allow All
Block All
Humor Level
►
1/2
DH
MH
H
VH
EH
EnterMove
Channel Is Locked by
TV-PG[ S ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
Channel Is Locked by
TV-PG[ L ]
Use the NUMBER buttons to enter your
pin number to unlock all channels.
Press EXIT to clear PIN.
Press MENU for main menu.
Return
Return
Return
Return
English - 62
Connecting Anynet+ Devices
The Anynet+ system can be used only with Samsung AV devices that have the Anynet
+ feature. To be sure your
Samsung AV device has this feature, check if there is an Anynet
+ mark on it.
To directly connect to TV
Connect the [HDMI 1], [HDMI 2]
or [HDMI 3] jack on the TV
and the HDMI OUT jack of the
corresponding Anynet+ device
using the HDMI cable.
To connect to Home Theater
1. Connect the [HDMI 1],
[HDMI 2] or [HDMI 3]
jack on the TV and the
HDMI OUT jack of the
corresponding Anynet+
device using the HDMI
cable.
2. Connect the HDMI IN jack
of the home theater and
the HDMI OUT jack of the
corresponding Anynet+
device using the HDMI
cable.
➢ Connect the Optical cable between [Digital Audio Out (Optical)] on your TV and Digital Audio Input on the Home
Theater.
➢ Connect only one Home Theater.
➢ You can listen to 5.1 channel sound through the home theater’s speakers. Otherwise, you can only listen to 2 channel
stereo sound in other cases. Make sure to connect the Digital Audio IN (Optical) of the home theater and the TV
correctly to listen to TV sound through the home theater. However, you cannot listen to sound from the BD recorder
that is sent to the home theater via the TV in 5.1 channel sound because the TV outputs only 2 channel stereo sound.
Please see the manual for the home theater.
➢ You can connect an Anynet
+ device using the HDMI 1.3 cable. Some HDMI cables may not support Anynet
+ functions.
➢ Anynet+ works when the AV device supporting Anynet+ is in the Standby or On status.
➢ Anynet+ supports up to 12 AV devices in total.
About Anynet+
What is Anynet+?
Anynet+ is an AV network system that enables you to control all connected Samsung AV devices with your
Samsung TV’s remote.
TV
Anynet+ Device 1 Anynet+ Device 2
Anynet+ Device 3
HDMI 1.3 Cable HDMI 1.3 Cable
HDMI 1.3 Cable
Optical Cable
Home Theater
HDMI 1.3 Cable
TV Anynet+ Device 1 Anynet+ Device 2 Anynet+ Device 3
HDMI 1.3 Cable HDMI 1.3 Cable
HDMI 1.3 Cable
English - 63
Setting Up Anynet
+
The following settings are to use Anynet+ functions.
To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On
1 AnynetPress the + button.
Press the ▲ or ▼ button to select , then press the button.Setup ENTER
2 ENTER Anynet+ (HDMI-CEC)Press the button to select , then press the
ENTER button.
3 On ENTERPress the ▲ or ▼ button to select , then press the button.
➢ The Anynet+ (HDMI-CEC) function is enabled.
➢ If you select , Anynet+ (HDMI-CEC) is disabled.Off
➢ When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet
+ related
operations are deactivated.
Setting an Anynet+ Device to turn Off Automatically when the TV is Turned Off
2 Auto Turn Off ENTERPress the ▲ or ▼ button to select , then press the button.
3 On ENTERPress the ▲ or ▼ button to select , then press the button.
➢ The Auto turn off function is enabled.
➢ If you select , the Auto turn off function is canceled.Off
Press the button to exit.EXIT
➢ The Select Device setting of the TV remote control is to be set to TV to use the Anynet
+ function.
➢ If you set Auto Turn Off to On, connected external devices are also turned off when the TV is turned off.
However, if the device is recording, it may not be turned off.
Scanning and Switching between Anynet+ Devices
1 AnynetPress the + button.
➢ Anynet+ devices connected with the TV are listed.
2 ENTERPress the ▲ or ▼ button to select to a particular device and press the
button. It is switched to the selected device.
3 Searching If you cannot find a device you want, press the ▲ or ▼ button to select
Connections ENTER, then press the button.
The message Configuring Anynet+ connection... is displayed.
When searching devices completes, the connected devices are listed in the
Anynet+ menu.
➢ Switching to the selected devices may take up to 2 minutes. You cannot cancel the
operation during the switching operation.
➢ The time required to scan for devices is determined by the number of connected
devices.
➢ When the device scan is complete, the number of found devices is not displayed.
➢ Although the TV automatically scans devices when it is turned on using the button, devices connected when POWER
the TV is already on are not displayed in the device list. In this case, select the Searching Connections menu to search
devices.
➢ If you have selected external AV device by pressing the button, you cannot use the AnynetSOURCE + fu nction. Make
sure to switch to an Anynet+ device by using the Anynet+ button.
Continued...
EnterMove
Recevier: On
Connect Recorder
Setup
TV Air 28
Exit
Anynet+ Setup
Anynet+ (HDMI-CEC)
: Off
Auto Turn Off
: Off
Searching Connections
Enter ReturnMove
Off
On
Anynet+ Setup
Anynet+ (HDMI-CEC)
: On
Auto Turn Off
: Off
Searching Connections
Enter ReturnMove
Off
On
Enter ExitMove
Recevier: On
Connect Recorder
Setup
TV Air 28
Anynet+ Setup
Anynet+ (HDMI-CEC)
: On ►
Auto Turn Off
: On ►
Searching Connections
►
Enter ReturnMove
English - 64
Anynet+ Menu
The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.
Anynet+ Menu Description
View TV Switches from Anynet+ to TV broadcast mode.
Record Starts a recording. (This menu works only for a device supporting recording.)
(Device_Name) Menu Shows the menu of the connected device.
Example: When a DVD Recorder is connected, the DVD Recorder’s title menu appears.
(Device_Name) Operation Shows the play control menu of the connected device.
Example: When a DVD Recorder is connected, the play control menu of the DVD Recorder
appears.
Connect (Device_Name) Your TV connects to the corresponding device.
Receiver Sound is output through the receiver (home theater). A audio stream in HDMI is one way
only from Device to TV. But there’s SPDIF output in TV. So TV sound can be sent to HT.
Setup You can set the Anynet+ (HDMI-CEC), auto turn off, and searching connections for using
Anynet+.
TV Remote Control Buttons Available in Anynet+ Mode
Device Type Operating Status Available Buttons
Anynet+ Device
After switching to the device, when the menu of the
corresponding device is displayed on the screen.
Numeric buttons
▲/▼/◄/►/ buttonsENTER
Color buttons
EXIT button
After switching to the device, while playing a file
◄◄ (Backward search)
►►(Forward search)
(Stop)
►
(Play/Pause)
Device with built-in Tuner After switching to the device, when you are watching
a TV program CH ▲/▼ button
Audio Device When Receiver is activated VOL +/- button
MUTE button
Anyview2 When watching TV ►
(Play/Pause)
➢ The Anynet+ function only works when the remote control is set to TV.
➢ The button works only while in the recordable state. REC
➢ You cannot control Anynet
+ devices using the buttons on the side of the TV. You can control Anynet
+ devices only
using the TV remote control.
➢ The TV remote control may not work under certain conditions. In this case, re-select the Anynet
+ device.
➢ The Anynet+ functions don’t operate for the products from other manufacturers.
➢ The Anynet+ functions do not work withother manufacturers’ products.
➢ The , operations may differ depending on the device.◄◄ ►►
Recording
You can make a recording of a TV program using a recorder.
Press the button.REC
Recording begins. (Only when the Anynet
+ enabled recording device is connected.)
➢ You can also record the source streams by selecting after pressing the AnynetRecord + button.
➢ The current TV program is recorded in the Watching TV status. If you are watching
video from another device, the video from the device is recorded.
➢ Before recording, check whether the antenna jack is properly connected to the recording device.
For the antenna connection to the recording device, refer to its user manual.
English - 65
Listening through a Receiver (Home theater)
You can listen to sound through a receiver instead of the TV speaker.
1 AnynetPress the + button.
Press the ▲ or ▼ button to select , then press the button.Receiver ENTER
2 On ENTERPress the ◄ or ► button to select to , then press the button.
Now you can listen to sound through the receiver.
3 EXITPress the button to exit.
➢ When the receiver is set to On, you can listen to the TV sound through the 2-channel(Stereo)
Sound. This is not always true. When TV is displaying DTV(air) TV can send out 5.1 channel
sound through SPDIF. But when the source is DVD(for example), TV can receive only 2 channel sound using HDMI.
In that case, 2 channel sound is only transmitted to the Receiver through SPDIF.
➢ If the receiver is exclusively for a home theater only (supporting audio only), it may not appear in the device list.
➢ Only when you have connected the optical jack of the TV and the receiver properly, does Receiver work.
➢ In case of a content with copyright problem, listening through the receiver may not properly operate.
➢ When listening through the receiver, there are restrictions for using the PIP and audio-related menu.
Check Points before Requesting Service
Symptom Solution
Anynet+ does not work. ■ Check if the device is an Anynet
+ device. The Anynet+ system supports Anynet+ devices
only.
■ Connect only one receiver (home theater).
■ Check if the Anynet+ device power cord is properly connected.
■ Check the Anynet+ device’s Video/Audio/HDMI 1.3 cable connections.
■ Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
■ Check whether the TV remote control is in TV mode.
■ Check whether it is Anynet+ exclusive remote control.
■ Anynet+ doesn’t work at a certain condition. (Searching channels)
■ When connecting or removing the HDMI 1.3 cable, please make sure to search devices
again or restart your TV.
■ Check if the Anynet+ Function of Anynet+ device is set on.
I want to start Anynet+.■ Check if the Anynet+ device is properly connected to the TV and check if the Anynet+
(HDMI-CEC) is set to On in the Anynet
+ Setup menu.
■ Press the button on the TV remote control to switch to TV. Then press the TV Anynet
+
button to show the Anynet
+ menu and select a menu you want.
I want to exit Anynet+.■ Select in AnynetView TV + menu.
■ Press the button on the TV remote control and select a device other than SOURCE
Anynet+ devices.
■ Press any of , , , and CH CH LIST PRE-CH FAV.CH to change to the TV mode.
(Note that the channel button operates only when an Anynet
+ device with a built-in tuner
is not connected.)
The Connecting to Anynet
+ device...
message appears on the screen.
■ You cannot use the remote control when you are configuring Anynet
+ or switching to a
view mode.
■ Use the remote control when the Anynet
+ setting or switching to view mode is complete.
The Anynet+ device does not play. You cannot use the play function when Plug & Play is in progress.
The connected device is not
displayed.
■ Check whether or not the device supports Anynet
+ functions.
■ Check whether or not the HDMI 1.3 cable is properly connected.
■ Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
■ Search Anynet+ devices again.
■ You can connect an Anynet+ device using the HDMI 1.3 cable only. Some HDMI cables
may not support Anynet+ functions.
The TV program cannot be
recorded.
Check whether the antenna jack on the recording device is properly connected.
The TV sound is not output through
the receiver.
Connect the optical cable between TV and the receiver.
Enter ExitMove
Recevier: On
Connect Recorder
Setup
TV Air 28
English - 66
Appendix
Problem Possible Solution
Poor picture quality. Try another channel.
Adjust the antenna.
Check all wire connections.
Poor sound quality. Try another channel.
Adjust the antenna.
No picture or sound. Try another channel.
Press the button.SOURCE
Make sure the TV is plugged in.
Check the antenna connections.
Make sure the button is off.MUTE
No sound or sound is too low at
maximum volume.
First, check the volume of units connected to your TV (digital broadcasting receiver, DVD, cable
broadcasting receiver, VCR, etc.). Then, adjust the TV volume accordingly.
Picture rolls vertically. Check all connections.
The TV operates erratically. Unplug the TV for 30 seconds, then try operating it again.
The TV won’t turn on. Make sure the wall outlet is working.
Remote control malfunctions Replace the remote control batteries.
Clean the upper edge of the remote control (transmission window).
Check the battery terminals.
Press the button to put your remote control in the TV mode.TV
Make sure the remote has batteries.
Check that the “+” and “-” ends of the batteries are inserted correctly.
Digital broadcasting screen problem. Please check the digital signal strength and input antenna.
The image is too light or too dark. Adjust the Brightness and Contrast.
Adjust the Fine tuning.
The image is too large or too small. Adjust the Size settings.
The visual qualities of digital channels
vary.
The visual qualities of digital channels may vary depending on the original production method
(analog or digital).
- If the original production method is digital: High visual quality.
- If the original production method is analog: The digital program displayed on the screen is
originally an analog program which has been converted to digital.
The visual quality is of an SD(Standard Definition) grade.
Screen is black and power indicator
light blinks steadily.
On your computer; check the Power and Signal Cable.
The TV is using its power management system.
Move the computer’s mouse or press any key on the keyboard.
On your equipment check (STB, DVD, etc) ; Power and Signal Cable.
The TV is using its power management system.
Press the Source button on the panel or remote control.
Turn the TV off and on.
Although the TV caption shows HD,
the visual quality is not satisfactory.
The HD(High Definition) caption that appears when switching channels or when pressing the
Information button on the remote control means the selected channel is a digital channel. If the
broadcasting station converts an analog signal into digital and transmits the signal, the visual
quality may not be perfect.
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions.
If none of these troubleshooting tips apply, call your nearest Samsung service center.
English - 67
Installing the Wall Mount Kit
This installation is to be used when attaching the wall mount to a wall.
When attaching to other building materials, please contact your nearest dealer.
Wall Mount Kit Specifications ( VESA )
Product Family inch VESA Spec. (A * B) Standard Screw (C * D) Quantity
LCD-TV
23 ~ 26 200 * 100 M4 * L10 4
32 ~ 40 200 * 200 M6 * L10 4
46 ~ 52 600 * 400
M8 * L15 457 700 * 400
PDP-TV
42 ~ 50 600 * 400
63 No VESA M8 6
1 We provide the standard dimensions for wall mount kits as shown in the table above.
2 When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
3 Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.
English - 68
How to assemble the Stand-Base (depending on the model)
Warning
Firmly secure the stand to the TV before
moving it, as the stand may fall and could
cause serious injury.
➢ Two or more people should carry
the TV. Never lay the TV on the floor
because of possible damage to the
screen. Always store the TV upright.
Model Name HP-T4254 HP-T5054
Screen Size (Diagonal) 42 inch 50 inch
PC Resolution 1024 x 768 @ 60 Hz 1360 x 768 @ 60 Hz
Sound (Output) 10 W 15 W
Dimension (W x H x D)
Body
With stand 41.5 X 4.1 X 27.5 inches
(1059.5 X 757 X 316 mm) 41.5 X 13.4 X 30.5 inches
(1231 X 848.5 X 316 mm)
Weight
Body
With stand
67.6 lbs (30.7 kg)
73.8 lbs (33.5 kg)
91.4 lbs (41.5 kg)
97 lbs (44 kg)
Environmental Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50 °F to 104 °F (10 °C to 40 °C)
10% to 80%, non-condensing
-4 °F to 113 °F (-20 °C to 45 °C)
5% to 95%, non-condensing
➢ This device is a Class B digital apparatus.
➢ Design and specifications are subject to change without prior notice.
➢ For the power supply, refer to the label attached to the product.
Stand Swivel (Left / Right) HP-T4254/HP-T5054
Specifications
Yes
-20° ~ 20°
Using the 6 screws for securing the stand base and the monitor, firmly
attach the monitor to the stand base.
(The exterior of the set may be different than the picture.)
When mounting your TV on a wall, install
the cover (
1
) on the stand-base using two
screws.
English - 69
Dimensions (HP-T4254)
TOP VIEW FRONT VIEW
SIDE VIEW REAR VIEW
JACK PANEL DETAIL 2 1/4"H x 18 3/4"W @ 5 3/4" UP FROM BOTTOM
English - 70
Dimensions (HP-T5054)
TOP VIEW FRONT VIEW
SIDE VIEW REAR VIEW
JACK PANEL DETAIL 2 1/4"H x 18 3/4"W @ 5 3/4" UP FROM BOTTOM
This page is intentionally
left blank.
MONITEUR À PLASMA
HP-T4254
HP-T5054
Manuel du
propriétaire
Enregistrez vos produits Samsung en vous connectant sur :
www.samsung.com/global/register
Inscrivez ici le modèle et le numéro de série pour référence ultérieure.
▪ Modèle _______________ ▪ N° de série _______________
Français - 2
Remarques importantes sur la garantie relative au format de l’image du téléviseur
Le format écran large des écrans à plasma (16:9, soit le rapport hauteur/largeur de l’image) est conçu principalement pour
les vidéos plein écran à écran large. Les images affichées sur ces écrans devraient être principalement du format d’écran
large de rapport 16:9,
ou élargies pour remplir l’écran si le modèle est doté de cette fonction et si les images bougent continuellement. Afficher des
graphiques et images fixes à l’écran, comme les barres noires latérales des vidéo pour téléviseur de format standard et
les émissions de ce format doivent se limiter à 5 % du temps d’écoute par semaine.
En outre, l’affichage d’autres images et textes fixes, comme des rapports boursiers, des jeux vidéos, des logos des stations,
des sites Web ou des graphismes et motifs informatiques doit être limité, comme il est indiqué ci-dessus pour tous les
téléviseurs. Afficher des
images fixes qui ne respectent pas les directives ci-dessus peut causer un vieillissement inégal des écrans à plasma
en y créant des images rémanentes, subtiles mais permanentes. Pour éviter ce problème, varier les émissions et les
images et regarder principalement
des images en mouvement en plein écran, et non pas des motifs fixes ou des barres noires.
Dans les modèles d’écran à plasma qui offrent des caractéristiques de format d’image, utiliser ces commandes pour obtenir
différents formats en plein écran.
Prendre garde au choix des formats et à leur durée d’utilisation. Le vieillissement inégal d’un écran à plasma causé par la
sélection et l’utilisation d’un format
et les images rémanentes ne sont pas couverts par la garantie limitée de Samsung.
© 2007 Samsung Electronics Co., Ltd. All rights reserved.
États-Unis seulement
L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle
de certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants : 5 991 715, 5 740 317,
4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643,
5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet nº 2001-44713-A1 publiée aux États-
Unis.
Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins non commerciales. Aucun droit
n’est accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne
s’applique pas aux produits non pourvus d’une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou
ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l’utilisation de cet appareil à des
fins d’encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.
Aucun droit n’est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne
sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.
Autres pays
L’appareil qui accompagne ce guide de l’utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle
de certaines tierces parties. Cette licence permet aux consommateurs d’utiliser le contenu sous licence à des fins
non commerciales. Aucun droit n’est accordé à l’égard d’une utilisation commerciale. Cette licence ne couvre aucun
autre appareil que celui-ci et ne s’applique pas aux produits non pourvus d’une licence ni à tout processus conforme
à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que
l’utilisation de cet appareil à des fins d’encodage et/ou de décodage de fichiers audio conformément à la norme
ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n’est accordé en vertu de cette licence en ce qui a trait aux
caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.
Français - 3
Guide de l’utilisateur
Image rémanente
Un écran à plasma ne doit pas présenter une image fixe (comme celle des jeux vidéos) durant un laps de temps trop
important, car elle peut causer une image rémanente. Ce phénomène est aussi appelé “brûlure d’écran” Pour éviter une
telle image rémanente, la page 26 du présent guide explique comment diminuer la luminosité et le contraste de l’écran
pour afficher une image fixe.
Altitude
L’écran à plasma ne fonctionne normalement qu’à une altitude inférieure à 6 500 pi.
Chaleur à la partie supérieure de l’écran à plasma
Le dessus de l’appareil peut devenir chaud après un fonctionnement prolongé alors que la chaleur se dissipe par les
orifices de ventilation aménagés dans la partie supérieure de l’écran.
Cet état est normal et n’est pas le signe d’une défectuosité du produit.
Toutefois, il faut empêcher les enfants de toucher cette partie de l’écran.
L’appareil laisse entendre un craquement.
Un craquement peut se produire lorsque l’appareil se contracte ou se dilate à cause d’un changement au milieu ambiant,
comme la température ou l’humidité. Cela est normal et n’est pas le signe d’une défectuosité.
Défauts de cellules
L’écran à plasma comporte de 1 230 000 (définition standard) à 3 150 000 (haute définition) pixels dont la création
nécessite une technologie hautement perfectionnée. Toutefois, il peut y avoir quelques pixels lumineux ou sombres à
l’écran. Ces pixels n’ont aucune incidence sur le rendement du produit.
Éviter de faire fonctionner le téléviseur à une température inférieure à 5 °C (41 °F)
Une image fixe affichée trop longtemps peut endommager l’écran à plasma de façon permanente.
Le fait de regarder l’écran à plasma en format 4:3 durant une longue période peut laisser des traces
de bordures apparaissant à gauche, à droite et au centre de l’écran causées par une différence
d’émission de lumière à l’écran.
Un DVD ou un jeu vidéo peut avoir le même effet sur l’écran.
Les dommages ainsi provoqués ne sont pas couverts par la garantie.
Image rémanente à l’écran.
Les images fixes des jeux vidéo et des ordinateurs affichées durant une longue période peuvent causer des images
rémanentes partielles.
Pour éviter cet effet, réduire la luminosité et le contraste lorsque des images fixes doivent rester longtemps à l’écran.
Garantie
La garantie ne couvre pas les dommages causés par la rémanence.
L’image rémanente n’est pas couverte par la garantie.
Français - 4
Symboles
Appuyer Bouton à
une touche
➢
Remarque
Table des matières
RENSEIGNEMENTS GÉNÉRAUX
■
Liste des caractéristiques ......................................... 5
■
Accessoires .............................................................. 5
■
Afchage du panneau de conguration .................... 6
■
Afchage du panneau de branchement ...................7
■
Télécommande .........................................................8
■
Insertion des piles dans la télécommande ............... 9
BRANCHEMENTS
■
Branchement des antennes VHF et UHF .................9
■
Branchement du câble de télédistribution .............. 10
■
Branchement d’un magnétoscope .......................... 11
■
Branchement d’un caméscope ............................... 12
■
Branchement d’un lecteur DVD/récepteur ..............12
■
Branchement d’un lecteur DVD/récepteur à la prise HDMI
.. 13
■
Branchement d’un lecteur DVD/récepteur à la prise DVI
... 13
■
Branchement d’un système audio numérique ........ 14
■
Branchement d’un amplicateur ou d’un système de
cinéma maison à DVD ............................................14
■
Branchement d’un ordinateur ................................. 14
FONCTIONNEMENT
■
Mise sous tension/hors tension du téléviseur .........15
■
Fonction Prêt-à-l’emploi .........................................15
■
Changement de canal ............................................ 17
■
Réglage du volume ................................................18
■
Afchage des paramètres ......................................18
■
Afchage des menus .............................................. 18
■
Mémorisation des canaux ......................................19
■
Programmation de la télécommande .....................20
■
Pour choisir la source ............................................. 25
■
Pour entrer le nom de la source d’entrée ............... 25
RÉGLAGE DE L’IMAGE
■
Réglage automatique de l’image ............................ 26
■
Réduction numérique des bruits .............................27
■
Modication du format de l’image ...........................28
■
Réglages d’image détaillés ....................................29
■
Active Color (couleur active) ..................................30
■
Technologie DNIe (Digital Natural Image engine) .. 30
■
Réglage du mode Cinéma ......................................31
■
Réglage du mode écran bleu ................................. 31
■
Réglage du Nv nr HDMI ......................................... 31
■
Afchage de l’image sur image .............................. 32
■
Arrêt sur Image .......................................................33
PARAMÈTRES AUDIO
■
Réglage automatique du son .................................34
■
Réglages audio ......................................................34
■
Réglage de TruSurround XT ..................................35
■
Sélection d’une piste de son multicanaux - numérique ...
35
■
Sélection d’une piste de son multicanaux - analogique
.. 36
■
Contrôle automatique du volume ...........................36
■
Sélection de la sourdine interne ............................. 36
■
Réglage du son Mélodie .........................................37
■
Écoute du son provenant de la fenêtre secondaire (ISI)
..37
RÉGLAGE DES CANAUX
■
Sélection de l’antenne ............................................ 38
■
Ajout et suppression de canaux ............................. 38
■
Sélection des canaux favoris ..................................39
■
Visualisation des listes de canaux .......................... 40
■
Réglage du mode de liste des canaux par défaut .. 40
■
Identication des canaux ........................................ 41
■
Syntonisation précise des canaux analogiques .....41
■
Contrôle de l’intensité du signal numérique ...........42
■
Amplicateur à faible bruit (LNA) ............................42
ÉCRAN D’ORDINATEUR
■
Utilisation du téléviseur comme écran d’ordinateur 43
■
Modes d’afchage .................................................. 43
■
Conguration du téléviseur par l’ordinateur ............44
■
Réglage du PC cinéma maison ............................. 45
RÉGLAGE DE L’HORLOGE
■
Réglage de l’horloge ..............................................46
DESCRIPTION DES FONCTIONS
■
Sélection de la langue de menu ............................. 49
■
Utilisation du mode Jeu (Game) ............................. 49
■
Afchage des sous-titres codés (messages à l’écran)
- numériques ..........................................................50
■
Afchage des sous-titres codés (messages à l’écran)
- analogiques .......................................................... 51
■
Niveau de transparence ......................................... 52
■
Réglage de l’effet lumineux ....................................52
■
Fonction économiseur d’énergie ............................ 53
■
Prévention de la brûlure d’écran ............................53
■
Réduction des effets de la brûlure d’écran .............54
■
Réglage des fonctions d’aide ................................. 54
■
Ajustement xation murale (vendue séparément) .. 55
■
Mise à jour du logiciel ............................................. 56
■
Fonction Puce V ..................................................... 56
À propos d’Anynet+
■
Qu’est-ce qu’Anynet+? ...........................................62
■
Branchement d’appareils Anynet+ .........................62
■
Conguration d’Anynet+ .........................................63
■
Balayage et permutation entre les appareils Anynet+
..63
■
Enregistrement ....................................................... 64
■
Écoute par l’intermédiaire d’un récepteur ...............65
■
Liste de vérication avant de faire une demande de
service .................................................................... 65
ANNEXE
■
Identication des problèmes ...................................66
■
Comprend le jeu d’installation murale .................... 67
■
Comment assembler le support(selon le modèle)
..68
■
Spécications ......................................................... 68
■
Dimensions (HP-T4254) ......................................... 69
■
Dimensions (HP-T5054) ......................................... 70
Français - 5
Renseignements généraux
Liste des caractéristiques
• Réglages vidéo pouvant être enregistrés dans la mémoire du téléviseur.
• Minuterie pour allumer et éteindre automatiquement le téléviseur.
• Minuterie spéciale de mise hors tension de l’appareil.
• Fonction de contrôle parental V-Chip.
• Excellents interface et réseautage numérique :
Grâce au syntoniseur numérique HD intégré, les diffusions HD peuvent être visualisées sans récepteur.
• Télécommande
La télécommande peut être utilisée pour contrôler le téléviseur, ainsi que la plupart des lecteurs DVD, récepteurs,
câblosélecteurs et magnétoscopes.
• Excellente qualité d’image
- La technologie DNIe offre des images d’une clarté s’approchant de la réalité.
• SRS TruSurround XT
- SRS TruSurround XT offre un système ambiophonique Dolby virtuel.
Accessoires
Veiller à ce que tous les articles suivants soient inclus avec le téléviseur.
Si des articles sont manquants, contacter le détaillant.
RETURN
FAV.CH
Télécommande
(BN59-
00599A) /
Piles AAA (4301-000103)
Cordon d’alimentation
(3903-000144)
Guide de l’utilisateur/
Guide de configuration
rapide
Carte de garantie/
Carte d’enregistrement/
Guide de sécurité
Linge de nettoyage
Couvre base/Vis (2ea)
(Consulter la page 68)
Tore de ferrite pour le
câble d’alimentation
(3301-001110)
Tore de ferrite pour câble
de prise AV latérale /
S-VIDÉO (3301-001305)
Tore de ferrite pour câble
de prise Casque d’écoute
(3301-001456)
Les pièces suivantes sont vendues séparément et sont disponibles dans la plupart des magasins d’électronique.
Câble S-VIDÉO (BN39-00149A) Câble HDMI (BN39-00641A) Câble HDMI/DVI
(BN39-00643A)
Câbles pour composant (RCA)
(BN39-00279A)
Câble d’ordinateur
(BN39-00115A)
Câble audio d’ordinateur
(BN39-00061B)
Câble optique Câble d’antenne (BN39-00333A)
➢ Tore magnétique (cordon d’alimentation, câble audio/vidéo,
câble S-Vidéo, casque d’écoute)
Les tores de ferrite sont utilisés pour protéger les câbles contre
les interférences. Lorsque vous branchez un câble, ouvrez le
tore de ferrite et fixez-le sur le pourtour du câble au niveau
de la fiche.
Français - 6
Affichage du panneau de configuration
Touches dans la partie inférieure droite du panneau
Touches de la partie inférieure droite du panneauLes touches du panneau inférieur droit permettent de
commander les principales fonctions du téléviseur, y compris le menu à l’écran.
Pour accéder aux fonctions plus avancées, utiliser la télécommande.
1
SOURCE
Alterner entre toutes les sources d’entrée accessibles
(TV, AV1, AV2, S-Video1, S-Video2, Composant1,
Composant2, PC, HDMI1, HDMI2, ou HDMI3).
2
MENU
Afficher à l’écran le menu des fonctions du téléviseur.
3
+ VOL –
Augmenter ou diminuer le volume. Dans le menu
à l’écran, utiliser les touches + VOL – de la
même manière que les touches and de la ◄ ►
télécommande.
4
CH
Changer de canal.
Dans le menu à l’écran, utiliser les touches CH
de la même manière que les touches et de la ▲ ▼
télécommande.
5
(ENTER)
Confirmer une sélection.
6
POWER
Allumer et éteindre le téléviseur.
Voyant d’alimentation
Clignote et s’éteint lorsque le téléviseur est sous
tension et s’allume en mode de mise en veille.
Capteur de télécommande
Pointer la télécommande vers ce capteur sur le
téléviseur.
7
Speakers (Haut-parleurs)
➢ La couleur et la forme de l’appareil peuvent varier selon le modèle.
Français - 7
Affichage du panneau de branchement
Prises du panneau arrière
Utiliser les prises du panneau arrière pour brancher des composants audiovisuels utilisés continuellement, par exemple un
magnétoscope ou un lecteur DVD. Pour savoir comment brancher ce matériel, consulter les pages 9 à 14.
La couleur et la forme de l’appareil peuvent varier selon le modèle.
1
ENTRÉE DE L’ALIMENTATION
Brancher le cordon d’alimentation fourni avec le
téléviseur.
2
DIGITAL AUDIO OUT (OPTICAL)
Brancher à un composant audio numérique.
3
AUDIO OUT (R/L)
Sorties audio pour appareils externes.
4
PC AUDIO IN
Brancher à la prise de sortie audio d’un ordinateur.
5
PC IN
Brancher à la prise de sortie vidéo d’un ordinateur.
6
DVI IN (HDMI 1) (AUDIO-R/L)
Brancher à la prise de sortie audio DVI d’un appareil
externe.
7
HDMI IN 1, 2
Brancher à la prise HDMI d’un appareil avec sortie
HDMI. (Seul HDMI 1 prend en charge HDMI-DVI
IN et PC). Cette entrée peut également servir de
branchement DVI avec entrées audio analogiques
distinctes. Un câble HDMI/DVI optionnel est nécessaire
pour faire ce branchement.
Lorsque l’adaptateur HDMI/DVI en option est utilisé, les
entrées audio analogiques DVI du téléviseur permettent
de recevoir le son des sorties gauche et droite de
l’appareil DVI. (Non compatible avec un ordinateur)
8
ANT 1 IN(AIR)/ANT 2 IN(CABLE)
Connecteur coaxial de 75 Ω pour l’antenne et le réseau
câblé.
9
EX-LINK
Brancher cette sortie à la prise sur le support mural
en option. Cette fonction permet de régler l’angle de
visionnement du téléviseur à l’aide de la télécommande.
0
AUDIO-R/L (AV IN 1)
Entrées audio pour appareils externes, comme un
caméscope ou un magnétoscope.
!
S-VIDEO (AV IN 1)
Entrée S-Vidéo pour appareils externes pourvus
d’une sortie S-Vidéo, comme un caméscope ou un
magnétoscope.
@
VIDEO (AV IN 1)
Entrée vidéo pour appareils externes, comme un
caméscope ou un magnétoscope.
#
ENTRÉE COMPOSANT (COMPONENT) IN 1, 2
Entrées de composants vidéo (Y/P /P ) et audio B R
(R-AUDIO-L).
Prises du panneau latéral
Les prises du panneau latéral droit permettent de brancher un composant utilisé occasionnellement, comme un
caméscope ou une console de jeu vidéo. La couleur et la forme de l’appareil peuvent varier selon le modèle.
1
ENTRÉE HDMI IN 3
Brancher à la prise HDMI d’un appareil avec sortie HDMI.
2
SERVICE
Pour entretien seulement.
3
ENTRÉE S-VIDEO IN 2
Entrée S-vidéo pour appareils externes pourvus d’une sortie S-Vidéo.
4
ENTRÉE AV IN 2
Entrées vidéo et audio pour les appareils externes.
5
ÉCOUTEURS (HEADPHONE)
Permet de brancher des écouteurs pour écouter une émission de télévision sans déranger les
autres personnes qui se trouvent dans la pièce.
Français - 8
Télécommande
La télécommande peut être utilisée jusqu’à une distance d’environ 7 mètres (23 pieds) du téléviseur. Toujours
diriger la télécommande directement vers le téléviseur. Il est également possible d’utiliser la télécommande pour
contrôler le téléviseur, le câblosélecteur, le lecteur DVD ou le récepteur.
1
POWER
Permet d’allumer et d’éteindre le
téléviseur.
2
TOUCHES NUMÉRIQUES
Sélectionner directement un
canal.
3
–
Appuyer sur cette touche pour
choisir des canaux supplémentaires
(numériques et analogiques) diffusés
par la même station. Par exemple,
pour choisir le canal 54-3, appuyer
sur 54, puis sur - et sur 3.
4
CH LIST
Afficher la liste des canaux à
l’écran.
5
ANTENNA
Appuyer sur cette touche pour
choisir “Air” ou “Câble”.
6
Fonctions magnétoscope/DVD
- Rembobinage
- Arrêt
- Lecture/pause
- Avance rapide
7
+ VOL –
Augmenter ou diminuer le volume.
8
MUTE
Couper le son temporairement.
9
MENU
Afficher le menu principal à l’écran.
0
S.MODE
Sélectionner le mode sonore.
!
RETURN
Retourner au menu précédent.
@
P.MODE
Activer le mode image.
#
CAPTION
Permet de commander la fonction de
sous-titrage.
$
FAV.CH
Appuyer sur cette touche pour
passer aux canaux favoris.
%
SLEEP
Appuyer sur cette touche pour
régler d’avance une durée au terme
de laquelle le téléviseur s’éteindra
automatiquement.
^
SRS
Sélectionner le mode SRS
TruSurround XT.
&
SET
Configurer la télécommande
pour contrôler le téléviseur,
magnétoscope, câblosélecteur,
lecteur DVD ou le récepteur.
*
TV/DVD/STB/CABLE/VCR
Contrôler le téléviseur, le lecteur
DVD, le récepteur, le câblosélecteur
ou le magnétoscope.
(
Appuyer sur cette touche pour
illuminer les touches VOL et CH
et la touche source active (TV,
DVD, CABLE, STB, VCR) de la
télécommande.
)
SOURCE
Appuyer sur cette touche pour
afficher toutes les sources vidéo
accessibles.
a
PRE-CH
Syntoniser le canal précédent.
b
WISELINK
Non disponible.
c
REC
Cette fonction peut être utilisée pour
commander l’enregistrement sur les
enregistreurs Samsung.
(Consulter la page 64)
d
CH
Permet de changer le canal.
e
EXIT
Appuyer sur cette touche pour quitter
le menu.
f
HAUT▲/BAS▼/GAUCHE◄/
DROITE►/ENTER
Pour sélectionner des options de
menu et modifier leur valeur.
g
INFO
Appuyer sur cette touche pour
afficher de l’information à l’écran.
h
Anynet+
Exécuter les fonctions Anynet+ et
configurer les appareils Anynet+.
i
PAUSE
Immobiliser l’image pendant
une scène particulière. Appuyer
de nouveau sur la touche pour
reprendre la diffusion normale.
j
P.SIZE
Pour changer de format d’affichage.
k
PIP
Activation/désactivation de l’image
sur image.
l
CH /
Pour faire défiler les canaux
disponibles. (Ces touches permettent
de changer les canaux dans la
fenêtre ISI seulement).
m
MTS
Pour sélectionner le son stéréo,
mono ou SAP (Separate Audio
Program).
n
RESET
Lorsque la télécommande ne
fonctionne pas, changer les piles
et appuyer sur la touche RESET
pendant 2 à 3 secondes avant de la
réutiliser.
➢ Cette télécommande a été
spécialement conçue pour les
personnes ayant une déficience
visuelle. Les touches , POWER
Channel, Volume, STOP et LECTURE/
PAUSE comportent des points de
braille.
➢ Un éclairage ambiant intense peut
nuire à l’efficacité de la télécommande.
RETURN
FAV.CH
Français - 9
Branchements
Branchement des antennes VHF et UHF
Si l’antenne est dotée de conducteurs semblables à ceux représentés ici, consulter
à la rubrique “Antenne 300 Ω à deux conducteurs plats” ci-dessous.
Si l’antenne est dotée d’un câble de branchement semblable à celui représenté ici,
consulter la rubrique “Antenne 75 Ω à connecteur rond”.
Si le téléviseur est pourvu de deux antennes, consulter la rubrique “Antennes VHF
et UHF séparées”.
Antenne 300 Ω à deux conducteurs plats
Si une antenne conventionnelle (par exemple, une antenne de toit ou des “oreilles
de lapin”) dotée de deux conducteurs plats de 300 Ω est utilisée, procéder comme
suit :
1 Installer les fils des deux conducteurs sous les vis de l’adaptateur de 300-75 Ω (non
fourni).Serrer les vis à l’aide d’un tournevis.
2 Brancher l’adaptateur dans l’entrée ANT 1 IN (AIR) ou ANT 2 IN (CABLE), à l’arrière
du téléviseur.
Antennes à conducteur rond de 75 ohms
1 Brancher le conducteur de l’antenne dans l’entrée ANT 1 IN (AIR) ou ANT 2 IN
(CABLE), à l’arrière du téléviseur.
Antennes VHF et UHF séparées
Si le téléviseur est pourvu de deux antennes séparées (une antenne VHF et une antenne
UHF), leurs signaux doivent être combinés avant de raccorder les antennes au téléviseur.
Pour cette opération, un multiplexeur-adaptateur en option (en vente dans la plupart des
boutiques d’électronique) est nécessaire.
1 Raccorder les conducteurs des deux antennes au combinateur.
2 Brancher le combinateur dans l’entrée (AIR) ou ANT 2 IN (CABLE), à l’arrière du
téléviseur.
ANT 1 IN (AIR)
ANT 1 IN (AIR)
UHF
VHF
ANT 1 IN (AIR)
U HF
V HF
Insertion des piles dans la télécommande
1 Soulever le couvercle à l’arrière de la télécommande, comme illustré.
2 Installer deux piles AAA.
➢ Veiller à faire correspondre les bornes + et – des piles avec le diagramme à
l’intérieur du compartiment.
➢ Ne pas utiliser de piles de types différents, par exemple : une pile alcaline et une
pile au manganèse.
3 Fermer le couvercle, comme illustré.
➢
Si la télécommande ne doit pas être utilisée pour une longue période, retirer les
piles et les ranger dans un endroit frais et sec. La télécommande a une portée
d’environ 7 mètres (23 pieds). Les piles offrent une autonomie d’environ un an en
usage normal.
➢ Si la télécommande ne fonctionne pas, vérifiez les points suivants :
1. Le téléviseur est-il sous tension?
2. Les bornes plus et moins des piles sont-elles inversées?
3. Les piles sont-elles déchargées?
4. Y a-t-il une interruption de courant? Le cordon d’alimentation est-il débranché?
5. Y a-t-il une source lumineuse fluorescente ou une enseigne au néon à proximité?
Français - 10
Service de câblodistribution sans câblosélecteur
1 Brancher le câble dans la prise ANT 2 IN (CABLE) située à l’arrière du téléviseur.
➢Ce téléviseur étant configuré pour le câble, il n’est pas nécessaire de posséder un
câblosélecteur pour recevoir les canaux de câblodistribution diffusés en clair.
Branchement d’un câblosélecteur de désembrouillage de tous les canaux
1 Repérer le câble raccordé à la sortie d’antenne ANT OUT du câblosélecteur.
➢ Cette prise peut porter la mention “ANT OUT”, “VHF OUT” ou simplement “OUT”.
2 Brancher l’autre extrémité du câble à l’entrée ANT 2 IN (CABLE) à l’arrière du
téléviseur.
ANT OUT
ANT IN
ANT 2 IN (CABLE)
ANT 2 IN (CABLE)
Branchement du câble de télédistribution
Pour raccorder un service de câblodistribution, procéder comme suit :
Branchement d’un câblosélecteur de désembrouillage de certaines chaînes
Si le câblosélecteur débrouille seulement certaines chaînes (par exemple les chaînes spécialisées), procéder
comme suit : Un répartiteur à deux voies, un commutateur RF (A/B) et quatre câbles d’antenne sont nécessaires.
(Ces articles sont offerts dans la plupart des boutiques d’électronique).
1 Repérer et débrancher le câble raccordé
à l’entrée d’antenne ANT IN de le
câblosélecteur.
➢ Cette prise peut porter l’inscription “ANT IN”,
“VHF IN” ou simplement “IN”.
2 Relier ce câble à un répartiteur à deux
voies.
3 Raccorder un câble d’antenne entre une
sortie OUTPUT du répartiteur et l’entrée IN
du câblosélecteur.
4 Raccorder un câble d’antenne entre
la sortie d’antenne ANT OUT du
câblosélecteur et l’entrée B-IN du
commutateur RF (A/B).
5 Raccorder un autre câble entre l’autre sortie
du séparateur et l’entrée A du commutateur
RF (A/B).
6 Raccorder le dernier câble d’antenne
entre la sortie du commutateur RF (A/B)
et l’entrée ANT 2 IN (CABLE) à l’arrière du
téléviseur.
Une fois les branchements effectués, régler le commutateur A/B à la position A pour un visionnement normal. Régler
le commutateur A/B à la position B pour obtenir les canaux brouillés. (Lorsque la position B du commutateur A/B est
sélectionnée, il faut également syntoniser la chaîne du signal de sortie du câblodistributeur, habituellement la chaîne
3 ou 4.)
Séparateur
Câblosélecteur
RF (A/B)
Interrupteur
En entrée câble
Séparateur
En entrée câble
Séparateur
Câblosélecteur
En entrée câble
Séparateur
En entrée
câble
Arrière du
téléviseur
RF (A/B)
Interrupteur
ANT 2 IN (CABLE)
ANT IN
Séparateur
En entrée câble
RF (A/B)
Interrupteur
Câblosélecteur
Français - 11
Branchement S-Vidéo
Le téléviseur Samsung peut être branché à la prise S-Vidéo d’un magnétoscope.
(Ce raccordement offre une
meilleure qualité d’image que celle offerte par le raccordement vidéo standard ci-dessus).
Branchement d’un magnétoscope
Branchement vidéo
Ces instructions supposent que le téléviseur est déjà branché à une antenne ou à un système de câblodistribution
(conformément aux instructions des pages 9 et 10). Ignorer l’étape 1 si le téléviseur n’est pas branché à une antenne
ou un système de câblodistribution.
1 Débrancher le câble ou
l’antenne à l’arrière du
téléviseur.
2 Brancher le câble ou
l’antenne à l’entrée ANT IN à
l’arrière du magnétoscope.
3 Raccorder un câble
d’antenne entre la sortie
d’antenne ANT OUT du
magnétoscope et l’entrée
ANT 1 IN (AIR) ou ANT 2 IN
(CABLE) du téléviseur.
4 Raccorder un câble vidéo
entre la sortie VIDEO OUT du
magnétoscope et l’entrée AV
IN 1 [VIDEO] du téléviseur.
5 Raccorder les câbles audio
entre les sorties AUDIO OUT
du magnétoscope et les
entrées AV IN 1 [R-AUDIO-L]
du téléviseur.
➢ Si le magnétoscope est un
modèle “mono” (non stéréo),
relier les prises d’entrée
audio droite et gauche
du téléviseur au moyen
d’un connecteur en Y (non
fourni). Si le magnétoscope
fonctionne en stéréo, deux
câbles distincts doivent être
branchés.
➢ Chaque magnétoscope possède une configuration de panneau arrière différente.
➢ Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de
branchement doivent correspondre.
Panneau arrière
du magnétoscope
Panneau arrière du téléviseur
2
Câble audio (non fourni)5
Câble vidéo (non fourni)4
Câble d’antenne (non fourni)3
1 Pour commencer, suivre les
étapes 1 à 3 de la section
précédente pour brancher
l’antenne ou le câble
au magnétoscope et au
téléviseur.
2 Raccorder un câble S-vidéo
entre la sortie S-VIDEO
OUT du magnétoscope et
l’entrée AV IN 1 [S-VIDEO] du
téléviseur.
3 Raccorder les câbles audio
entre les sorties AUDIO OUT
du magnétoscope et les
entrées AV IN 1 [R-AUDIO-L]
du téléviseur.
Votre magnétoscope peut avoir une prise S-Vidéo. (Sinon, se procurer les câbles
requis dans une boutique d’électronique.)
➢ Chaque magnétoscope possède une configuration de panneau arrière différente.
➢ Lors du branchement d’un magnétoscope, les couleurs du câble et de la borne de
branchement doivent correspondre.
Panneau arrière
du magnétoscope
Panneau arrière du téléviseur
Câble audio (non fourni)
3
Câble S-Vidéo (non fourni)2
Câble d’antenne (non fourni)3
Français - 12
Branchement d’un caméscope
Les prises du panneau latéral du téléviseur simplifient le branchement d’un caméscope.
Ils permettent de regarder directement les cassettes du caméscope, sans passer par un magnétoscope.
1 Raccorder un câble vidéo
(ou S-Vidéo) entre la prise
d’entrée vidéo AV IN 2
[VIDEO] (ou S-VIDEO) du
téléviseur et la prise de sortie
VIDEO OUT du caméscope.
2 Raccorder les câbles audio
entre les prises d’entrée
AV IN 2 [L-AUDIO-R] du
téléviseur et les prises
de sortie AUDIO OUT du
caméscope. ➢ Chaque caméscope possède une configuration de panneau arrière différente.
➢
Lors du branchement d’un caméscope, les couleurs du câble et de la borne de
branchement doivent correspondre
.
Branchement d’un lecteur DVD/récepteur
Les prises du panneau latéral du téléviseur simplifient le branchement d’un lecteur de DVD ou d’un récepteur au
téléviseur.
1 Brancher un câble de
composant entre les prises
d’entrée COMPONENT IN 1
[Y, P , P ] (ou COMPONENT B R
IN 2 [Y, P , P ]) du téléviseur B R
et les prises de sortie
COMPONENT OUT [Y, P , B
P ] du lecteur DVD ou du R
récepteur.
2 Brancher les câbles audio
entre les prises d’entrée
COMPONENT IN 1 [R-
AUDIO-L] (ou COMPONENT
IN 2 [R-AUDIO-L]) du
téléviseur et les prises de
sortie AUDIO OUT du lecteur
DVD ou du récepteur.
➢ Le composant vidéo sépare le vidéo en Y (luminance (luminosité)), P (bleu) and B
P (rouge) pour une qualité d’image supérieure. S’assurer que les branchements R
audio et vidéo correspondent. Par exemple, si le câble vidéo est branché à la prise
d’entrée COMPONENT IN, le câble audio doit être branché à la prise d’entrée
COMPONENT IN.
➢ La configuration du panneau arrière de chaque lecteur DVD ou récepteur est
différente.
➢ Lors du branchement d’un lecteur DVD ou d’un récepteur, les couleurs du câble et
de la borne de raccordement doivent correspondre.
Branchement d’un lecteur
DVD/récepteur Panneau arrière du téléviseur
CâbleAudio (non fourni)2
Câble de composant(non fourni)1
Caméscope
Panneau latéral du téléviseur
Câble S-Vidéo (non fourni)
1
Câble vidéo (non fourni)1
CâbleAudio (non fourni)2
ou
Français - 13
Branchement d’un lecteur DVD/récepteur à la prise DVI
Ce branchement n’est possible que si l’appareil externe est pourvu d’une prise de sortie DVI.
1 Brancher un câble de
raccordement HDMI/DVI ou
un adaptateur DVI-HDMI
entre la prise [HDMI IN 1] du
téléviseur et la prise DVI du
lecteur DVD ou du récepteur.
2 Brancher les câbles audio
entre la prise d’entrée DVI
IN (HDMI 1) [R-AUDIO-L] du
téléviseur et les prises de
sortie AUDIO OUT du lecteur
DVD ou du récepteur.
➢ La configuration du panneau arrière de chaque lecteur DVD ou récepteur est
différente.
➢ Lors du branchement d’un lecteur DVD ou d’un récepteur, les couleurs du câble et
de la borne de raccordement doivent correspondre.
➢ Seul l’entrée HDMI IN 1 prend en charge HDMI et l’entrée DVI IN.
Branchement d’un lecteur DVD/récepteur Panneau arrière du téléviseur
CâbleAudio (non fourni)2
Câble HDMI/DVI(non fourni)1
Branchement d’un lecteur DVD/récepteur à la prise HDMI
Cette connexion assure la meilleure qualité d’image.
1 Brancher un câble HDMI
entre la prise d’entrée HDMI
IN 2 du téléviseur et la prise
de sortie HDMI OUT du
lecteur DVD ou du récepteur.
Qu’est-ce que la HDMI?
• HDMI, ou interface multimédia à haute définition, est une interface qui permet la
transmission de signaux numériques audio et vidéo en utilisant un seul câble sans
compression.
• La différence entre les interfaces HDMI et DVI réside dans le fait que la HDMI
est de plus petites dimensions, qu’elle est dotée du composant de codage HDCP
(protection contre la copie numérique à large bande passante).
➢ La configuration du panneau arrière de chaque lecteur DVD ou récepteur est
différente.
➢ Lors du branchement d’un lecteur DVD ou d’un récepteur, les couleurs du câble et
de la borne de raccordement doivent correspondre.
➢ Lorsque le branchement est réalisé par la prise HDMI, il n’est pas nécessaire de
brancher un câble audio. Les câbles audio ne sont nécessaires que dans le cas
d’un branchement par la prise HDMI/DVI.
Câble HDMI(non fourni)1
Branchement d’un lecteur
DVD/récepteur Panneau arrière du téléviseur
Français - 14
Branchement d’un amplificateur ou d’un système de cinéma maison à DVD
1 Brancher les câbles audio
entre la prise de sortie
AUDIO OUT [R-AUDIO-L] du
téléviseur et la prise d’entrée
AUDIO IN [L-AUDIO-R] de
l’amplificateur ou du système
de cinéma maison à DVD.
Lorsqu’un amplificateur
audio est branché aux sorties
AUDIO OUT (AUDIO L/R) :
Baisser la sortie (volume)
du téléviseur puis régler le
volume à l’aide du contrôle
de volume de l’amplificateur.
➢ Chaque amplificateur/système de cinéma maison à DVD possède une configuration de panneau arrière différente.
➢ Lors du branchement d’un amplificateur ou système de cinéma maison à DVD, les couleurs du câble et de la
borne de branchement doivent correspondre.
Amplificateur ou d’un système
de cinéma maison à DVD
Panneau arrière du téléviseur
CâbleAudio (non fourni)
Branchement d’un ordinateur
1 Brancher un câble D-Sub
entre la prise d’entrée PC IN
[PC] du téléviseur et la prise
de sortie PC de l’ordinateur.
2 Brancher un câble audio PC
entre la prise d’entrée PC
IN [AUDIO] du téléviseur et
la prise de sortie audio de la
carte son de l’ordinateur.
➢ La configuration du panneau arrière de chaque ordinateur est différente.
➢ Lors du branchement d’un ordinateur, les couleurs du câble et de la borne de branchement doivent correspondre.
➢ La prise d’entrée HDMI IN 1 doit être utilisée pour un branchement de câble HDMI/DVI.
PC
Panneau arrière du téléviseur
CâbleAudio (non fourni)2
Câble D-Sub (non fourni)1
Branchement d’un système audio numérique
Les prises du panneau arrière du téléviseur permettent de brancher facilement un système audio numérique.
1 Brancher un câble optique
entre les prises de sortie
numérique optique DIGITAL
AUDIO OUT (OPTICAL)
du téléviseur et les prises
d’entrée audionumérique du
système audionumérique.
Lorsqu’un système
audionumérique est branché
à la sortie “DIGITAL AUDIO
OUT (OPTICAL)” :
Baisser la sortie (volume)
du téléviseur puis régler le
volume à l’aide du système
de contrôle de volume.
Que signifie OPTIQUE?
• Un dispositif convertit le signal électrique en un signal lumineux optique et le transmet par un câble en fibres de
verre. Un système transmet des signaux audionumériques sous forme d’onde lumineuse, le format S/PDIF, par le
biais d’un conducteur en verre.
➢ La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette
fonction audio.
➢ Chaque appareil externe d’entrée possède une configuration de panneau arrière différente.
➢ Si un appareil externe (lecteur de DVD, récepteur ou câblosélecteur) est branché au téléviseur par l’intermédiaire
de la prise HDMI, il n’y a pas de sortie audio par la prise optique.
Système audionumérique
Panneau arrière du téléviseur
Câble optique (non fourni)
Français - 15
Fonctionnement
Mise sous tension/hors tension du téléviseur
Appuyer sur la touche POWER de la télécommande.
Il est aussi possible d’utiliser la touche POWER du téléviseur.
➢ Le téléviseur peut prendre un certain temps avant de s’allumer.
Fonction Prêt-à-l’emploi
Au moment de la première mise en marche du téléviseur, les réglages de base s’effectuent automatiquement et
subséquemment :
1 POWERAppuyer sur la touche de la télécommande.
Le message Configuration de la langue, des canaux et de l’heure (Menu
language, Channels and Time will be set.) s’affiche.
2 ENTERAppuyer sur la touche pour choisir la langue.
Appuyer sur la touche ▲ ou ▼ pour sélectionner la langue, suivie de la touche
ENTER.
Le message Sélectionner le mode Maison si ce téléviseur est installé à
la maison (Select Home Mode when installing this TV at home.) s’affiche
automatiquement.
3 Commerce (Shop) Maison Appuyer sur la touche ◄ ou ► pour sélectionner ou
(Home) ENTER, suivie de la touche .
➢ La sélection par défaut est Maison (Home).
➢ Nous recommandons de régler le téléviseur sur le mode Maison pour une
meilleure image à la maison.
➢ Le mode Commerce (Shop) n’est destiné qu’à une utilisation dans un
environnement commercial.
➢ Pour retourner au mode Dynamique (Maison), dans l’éventualité où
l’appareil se retrouve accidentellement en mode Commerce (Shop), appuyer
sur la touche Volume et tenir enfoncé la touche du panneau du MENU
téléviseur pendant cinq secondes.
4 Appuyer sur la touche ▲ ou ▼ pour mémoriser les canaux du branchement
sélectionné. Appuyer sur pour choisir .ENTER Démarrer
➢ Si l’antenne est branchée sur la prise d’entrée ANT 1 IN (AIR), sélectionner
Air. Si elle est branchée sur la prise d’entrée ANT 2 IN (CABLE),
sélectionner .Câble
➢ Si les prises ANT 2 IN (AIR) et ANT 1 IN (CABLE) sont toutes deux utilisées,
sélectionner . Air+Câble
➢ En mode câble, il est possible de sélectionner la source de signal analogue
appropriée (STD, HRC ou IRC) en appuyant sur la touche ▲ ou ▼, puis sur
ENTER. Si le câble est numérique, sélectionner la source de signal pour une
diffusion analogique et numérique.
Pour connaître le système utilisé dans un secteur particulier, communiquer
avec le câblodistributeur.
Appuyer sur la touche ► pour choisir , puis sur pour Démarrer ENTER
mémoriser les canaux.
Pour connaître le système utilisé dans un secteur particulier, communiquer
avec le câblodistributeur.
Suite...
Menu language, Shop Mode,
Channels and Time will be set.
i
Start
Choisissesz le mode Maison lorsque vous installes
ce téléviseur à la maison.
Prêt à l’emploi
Intro. Passer
Magasin Maison
Dépl.
Select the language of the OSD.
Menu Language :
Prêt à l’emploi
English
Spanish
Français
Enter Skip
Move
Choisir les antennes à mettre en mémoire.
Air
Câble
Air + Câble
Prêt à l’emploi
Démarrer
Démarrer
Démarrer
Intro. Passer
Dépl.
Prêt à l’emploi
Intro. Passer
Dépl.
Choisit un type de signal de câble pour votre empla
cement.
STD
HRC
IRC
Analogique
STD
HRC
IRC
Numérique
Démarrer
Français - 16
5 Le téléviseur commence la mémorisation des canaux accessibles.
Une fois la mémorisation de tous les canaux terminée, le menu Prog. auto
(Auto program) réapparaît. Appuyer sur la lorsque les canaux ont été ENTER
mémorisés. Le menu s’affiche automatiquement.Mode Horloge
➢ Pour arrêter la recherche avant la fin, appuyer sur la touche lorsque ENTER
la fonction d’arrêt est sélectionnée.
6 ENTERAppuyer sur la touche .
Appuyer sur la touche ▲ ou ▼ pour sélectionner pour régler l’heure Manuel
manuellement, suivie de la touche . ENTER Entrer l’heure et la date actuelles
s’affiche.
➢ Si est sélectionné, s’affiche; Auto Régler l’horloge à l’heure avancée
passer à l’étape .9
7 Mois Jour Année HeureAppuyer sur la touche ◄ ou ► pour passer à , , , ,
Minute am/pm ou . Régler la date et l’heure en appuyant sur la touche ▲ or ▼,
suivie de la touche .MENU
➢ Il est possible de régler directement le , le , l’ , les , et Mois Jour Année Heure
les en appuyant sur les touches numériques de la télécommande.Minute
8 Profitez de votre écouteLe message s’affiche.
Appuyer sur la touche lorsque terminé.ENTER
➢ Même sans appuyer sur la touche , le message s’efface ENTER
automatiquement au bout de quelques secondes.
Réglage automatique de l’horloge
9 ENTERAppuyer sur la touche .
Appuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie Activé Désactivé
de la touche . le menu s’affiche ENTER Choisir le fuseau horaire de la région.
automatiquement.
10 Appuyer sur la touche ▲ ou ▼ pour mettre le fuseau horaire en surbrillance
(et pour mettre le fuseau horaire approprié en surbrillance sur la carte des États-
Unis). Appuyer sur la touche . ENTER
Si l’horloge ne se règle pas automatiquement, consulter la page 48.
11 Profitez de votre écoute Le message s’affiche.
Appuyer sur la touche lorsque terminé.ENTER
➢ Même sans appuyer sur la touche , le message s’efface ENTER
automatiquement au bout de quelques secondes.
Suite...
Choisir les mode horloge
Mode horloge :
Prêt à l’emploi
Intro. Passer
Manuel
Auto
Dépl.
Prêt à l’emploi
Intro.
Progr. Aut. en cours Câble Chaîne 67
68%
Intro.
Profitez de votre visionnage.
OK
i
Arrêt
Prêt à l’emploi
Progr.Aut. terminée.
14 Canaux déjà mémorisés.
Air : 9 , Câble : 5.
Intro. Passer
Passer
Profitez de votre visionnage.
OK
i
Passer
OK
Intro. Passer
Régler l’horloge á l’heure avancée.
Heure avancée :
Prêt à l’emploi
On
Off
Dépl.
Choisissez le fuseau horaire où vous vous trouvez.
Prêt à l’emploi
Newfoundland
Atlantique
Est
Centre
Rocheuses
Pacifique
Alaska
Hawaii
Dépl.
Prêt à l’emploi
Intro.
Entrez la date et l’heure en cours.
PasserDépl. Réglage
-- -- ----
-- -- --
Mois Jour Année
Heure Minute am/pm
Français - 17
Pour réinitialiser ce paramètre…
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la Configuration
touche .ENTER
2 ENTER Prêt-à-l’emploiAppuyer sur pour choisir . Pour en savoir plus sur la
configuration des options, consulter les pages 15 et 16.
➢ La fonction Prêt-à-l’emploi n’est accessible qu’en mode TV et DTV.
Changement de canal
Utilisation des touches de canaux
1 CH CHAppuyer sur la touche ou pour changer de canal.
➢ Lorsque la touche ou est enfoncée, le téléviseur change de CH CH
canal en séquence. Tous les canaux mémorisés par le téléviseur défilent
à l’écran. (Le téléviseur doit avoir mémorisé au moins trois canaux.) Les
canaux qui n’ont pas été mémorisés ou qui ont été supprimés de la mémoire
ne seront pas affichés. Consulter la page 19 pour la mémorisation des
canaux.
Utilisation des touches numériques
1 À l’aide des touches numériques, entrer le numéro du canal à syntoniser.
Par exemple, pour syntoniser la chaîne 27, appuyer sur , puis sur . 2 7
Le téléviseur change la chaîne quand le second chiffre est enfoncé.
Utilisation de la touche
-
La touche “
-
” sert à choisir les stations émettrices de signaux numériques.
1 7Par exemple, pour choisir le canal 7-1, appuyer sur , puis sur
-
et sur .1
➢ Le code HD indique que le téléviseur est en mode réception réglé sur un
signal DHD (haute définition numérique).
Le code SD indique que le téléviseur est en mode réception réglé sur un
signal de définition standard.
➢ Pour changer rapidement de canal, appuyer sur les touches numériques,
suivies de la touche .ENTER
Touche PRE-CH pour syntoniser le canal précédent
Les touches numériques permettent d’accéder directement à n’importe quelle
chaîne.
1 PRE-CHAppuyer sur la touche . Le dernier canal visionné est automatiquement
sélectionné.
➢ Pour alterner rapidement entre deux canaux dont les positions sont
éloignées, syntoniser l’un des deux canaux, puis utiliser les touches
numériques pour syntoniser l’autre canal.
Il suffit ensuite d’appuyer sur la touche pour passer de l’un à PRE-CH
l’autre.
La langue des menus, le mode Magasin,
les canaux et
l’
heure sont réglés.
Démarrer
i
Prêt à l’emploi
►
Langue : Français
►
Heure
►
Mode Jeu : Off
►
V-Chip
►
Sous-titres
►
Transparence menu
: Moyen
►
▼
Plus
Configuration
T V
Intro.Dépl. Retour
Français - 18
Réglage du volume
Utilisation des touches de réglage du volume
1 VOL + VOL –Appuyer sur or pour augmenter ou diminuer le volume.
Utilisation de la touche de sourdine (Mute)
En tout temps, le son peut être mis en sourdine à l’aide de la touche .MUTE
1 MUTEAppuyer sur la touche pour couper le son.
L’indicateur apparaît dans le coin inférieur gauche de l’écran.Mute
2 MUTEPour restaurer le son, appuyer de nouveau sur la touche ou sur la touche
VOL + VOL – ou .
Affichage des paramètres
L’écran indique le canal actif et l’état de certains réglages audiovisuels
1 INFOAppuyer sur la touche de la télécommande.
Le téléviseur affiche alors le canal, le type de configuration sonore et l’état de
certains paramètres du son et de l’image.
Appuyer sur la touche une fois de plus ou attendre environ 10 secondes qu’il INFO
disparaisse automatiquement.
Affichage des menus
1 MENUAlors que le téléviseur est allumé, appuyer sur la touche .
Le menu principal apparaît à l’écran. Les cinq icônes de gauche représentent
Image Son Canal Configuration Entrée, , , , .
2 Sélectionner une des cinq icônes à l’aide des touches ▲ et ▼.
Ensuite, appuyer sur pour accéder au sous-menu de l’icône.ENTER
3 EXITAppuyer sur la touche pour quitter le menu.
➢ Le menu à l’écran disparaît après environ une minute.
Air 28
Mode image : Dynamique
Mode sonore : Personn.
MTS : Stéréo
12 : 00 am
Mono
RETURN
Mode : Dynamique
►
Contraste 100
Luminosité 45
Netteté 75
Couleur 55
Teinte V 50 R 50
▼
Plus
ImageT V
Intro.
Dépl. Sorite
Français - 19
Mémorisation des canaux
Le téléviseur peut mémoriser tous les canaux captés par l’antenne (air) ou sur le câble. Une fois les chaînes
mémorisées, les touches CH ou CH permettent de les parcourir successivement, ce qui évite de syntoniser
chaque canal manuellement avec les touches numériques. La mémorisation des canaux s’effectue en trois
étapes : sélection de la source de transmission, mémorisation automatique des canaux et ajout ou suppression
manuelle de canaux.
Sélection de la source de diffusion
Pour que le téléviseur puisse mémoriser les canaux disponibles, il faut préciser la
source de signal à laquelle il est raccordé (air ou câble).
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Canal
ENTER.
2 ENTER AntenneAppuyer sur pour choisir .
Appuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie de la Air Câble
touche .ENTER
Appuyer sur la touche pour quitter le menu.EXIT
Mémorisation des chaînes (méthode automatique)
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Canal
ENTER.
2 Prog. autoAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche
ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner le branchement d’antenne,
suivie de la touche .ENTER
➢ Signal d’antenne “Air”. Air :
signal d’antenne “Câble”. Câble :
Signaux d’antenne “Air” et “Câble”.Air+Câble :
➢ Si l’antenne est branchée sur la prise d’entrée ANT 2 IN (CABLE),
sélectionner . Si elle est branchée sur la prise d’entrée ANT 1 IN Câble
(AIR), sélectionner .Air
➢ Si les deux options ANT 1 IN et ANT 2 IN sont raccordées, choisir
Air + Câble.
➢ Si est choisi, passer à l’étape .Air 5
4 Appuyer sur les touches ▲ ou ▼ pour choisir la source du signal analogique
appropriée (STD, HRC ou IRC), puis sur . Si le câble est numérique, ENTER
sélectionner la source de signal pour une diffusion analogique et numérique.
➢ Si le câble est numérique, sélectionner la source de signal pour une
diffusion analogique et numérique.
➢ STD, HRC et IRC désignent différents systèmes de câblodistribution.
Pour connaître le système utilisé dans un secteur particulier, communiquer
avec le câblodistributeur. La sélection de la source de signal est maintenant
terminée.
5 Le téléviseur commence alors à mémoriser tous les canaux disponibles.
Si vous voulez arrêter la programmation automatique, appuyez sur .ENTER
le message s’affiche. Sélectionner Arrêter la programmation automatique?
Oui en appuyant sur la touche ◄ ou ►.
Appuyer sur la touche pour quitter le menu.EXIT
➢ Le téléviseur doit être branché à une antenne ou un câble pour pouvoir
recevoir les signaux numériques. Même si un canal donné est supprimé
de la mémoire, il est toujours possible de le syntoniser directement en
composant son numéro sur la télécommande.
➢ • Tous les canaux de télévision numérique et analogique sont
automatiquement mémorisés.
• Il faut environ 3 à 10 minutes pour mémoriser les canaux.
Prog. Auto
Prog. Aut. en cours Câble Chaîne 67
68 %
Arrêt
Intro.
Antenne : Air
►
Prog. Auto
►
Effacer les canaux brouillés
►
Liste des canaux
►
Nom
►
Syn. Précise
►
Puissance signal
►
LNA : On
►
ChaîneT V
Intro.Dépl.
Intro.
Démarrer
Démarrer
Dépl.
Démarrer
Prog. AutoT V
Choisir les antennes à mettre en mémoire.
Air
Câble
Air + Câble
Retour
Retour
Retour
Intro. Retour
Choisit un type de signal de câble pour votre emplacement.
Prog. AutoT V
Intro.Dépl. Retour
STD
HRC
IRC
Analogique
STD
HRC
IRC
Numérique
Démarrer
Antenne : Air
Prog. Auto
Effacer les canaux brouillés
Liste des canaux
Nom
Syn. Précise
Puissance signal
LNA : On
ChaîneT V
Intro.Dépl.
Air
Câble
Retour
Antenne : Air
►
Prog. Auto
►
Effacer les canaux brouillés
►
Liste des canaux
►
Nom
►
Syn. Précise
►
Puissance signal
►
LNA : On
►
ChaîneT V
Intro.Dépl. Retour
Prog. Auto
Arrêter la programmation automatique?
Yes No
68 %
Dépl.
Français - 20
Configuration de la télécommande pour faire fonctionner le magnétoscope
1 Éteindre le magnétoscope.
2 VCRAppuyer sur la touche de la télécommande du téléviseur.
3 SETAppuyer sur la touche de la télécommande du téléviseur.
4 Appuyer sur les touches numériques de la télécommande qui correspondent
aux trois chiffres du code du magnétoscope dont les marques sont répertoriées
à la page 22 du présent guide. Veiller à entrer tous les chiffres du code, même
si le premier chiffre est “0”. (Si plusieurs codes sont indiqués, essayer d’abord le
premier.)
5 POWERAppuyer sur la touche de la télécommande. Le magnétoscope devrait
s’allumer si la télécommande est bien configurée.
Si le magnétoscope ne s’allume pas après la configuration, répéter les étapes 2,
3 et 4, en essayant un autre code parmi ceux correspondant à la marque du
magnétoscope. Si aucun autre code n’est répertorié, essayer tous les codes de
magnétoscope, de 000 à 080.
Remarque sur l’utilisation des . de la télécommande : Magnétoscope
Quand la télécommande est dans le mode , les touches de volume commandent VCR
toujours le volume du téléviseur.
Configuration de la télécommande pour faire fonctionner le câblosélecteur
1 Éteindre le câblosélecteur.
2 CABLEAppuyer sur la touche de la télécommande du téléviseur.
3 SETAppuyer sur la touche de la télécommande du téléviseur.
4 Appuyer sur les touches numériques de la télécommande qui correspondent
aux trois chiffres du code du câblosélecteur dont les marques sont répertoriées
à la page 23 du présent guide. Veiller à entrer tous les chiffres du code, même
si le premier chiffre est “0”. (Si plusieurs codes sont indiqués, essayer d’abord le
premier.)
5 POWERAppuyer sur la touche de la télécommande.
Le câblosélecteur devrait s’allumer si la télécommande est bien configurée.
Si le câblosélecteur ne s’allume pas après que la configuration, répéter les étapes 2,
3 et 4 en essayant un autre code parmi ceux correspondant à la marque du
câblosélecteur. Si aucun autre code n’est répertorié, essayer tous les codes, de 000 à
046.
Remarque sur l’utilisation des modes de la télécommande : Câblosélecteur
Quand la télécommande est dans le mode , les touches de volume CABLE
commandent toujours le volume du téléviseur.
Suite...
Programmation de la télécommande
Une fois programmée correctement, la télécommande peut fonctionner selon cinq modes distincts :
TV (téléviseur), VCR (magnétoscope), Câble et DVD. Appuyer sur la touche de la télécommande correspondant à
l’appareil voulu pour commander cet appareil.
➢ La télécommande peut ne pas être compatible avec tous les lecteurs DVD, tous les magnétoscopes, tous les
câblosélecteurs et tous les récepteurs TV numériques.
FAV.CH
FAV.CH
Français - 21
Configuration de la télécommande pour faire fonctionner le lecteur DVD
1 Éteindre le lecteur DVD.
2 DVDAppuyer sur la touche de la télécommande du téléviseur.
3 SETAppuyer sur la touche de la télécommande du téléviseur.
4 Appuyer sur les touches numériques de la télécommande qui correspondent
aux trois chiffres du code du lecteur DVD dont les marques sont répertoriées à
la page 24 du présent guide. Veiller à entrer tous les chiffres du code, même si
le premier chiffre est “0”. (Si plusieurs codes sont indiqués, essayer d’abord le
premier.)
5 POWERAppuyer sur la touche de la télécommande.
Le lecteur DVD devrait s’allumer si la télécommande est bien configurée.
Si le lecteur DVD ne s’allume pas après la configuration, répéter les étapes 2, 3 et 4
en essayant un autre code parmi ceux correspondant à la marque du lecteur DVD.
Si aucun autre code n’est répertorié, essayer tous les codes, de 000 à 141.
Remarque sur l’utilisation des modes de la télécommande : Lecteurs DVD
Quand la télécommande est dans le mode , les touches de volume commandent DVD
toujours le volume du téléviseur.
Configuration de la télécommande pour contrôler le récepteur
1 Éteindre le récepteur.
2 STBAppuyer sur la touche de la télécommande du téléviseur.
3 SETAppuyer sur la touche de la télécommande du téléviseur.
4 Appuyer sur les touches numériques de la télécommande qui correspondent
aux trois chiffres du code du récepteur dont les marques sont répertoriées à la
page 23 du présent guide. Veiller à entrer tous les chiffres du code, même si
le premier chiffre est “0”. (Si plusieurs codes sont indiqués, essayer d’abord le
premier.)
5 POWERAppuyer sur la touche de la télécommande.
Le récepteur devrait s’allumer si la télécommande est bien configurée.
Si le récepteur ne s’allume pas après la configuration, répéter les étapes 2, 3 et 4 en
essayant un autre code parmi ceux correspondant à la marque du récepteur. Si aucun
autre code n’est répertorié, essayer tous les codes, de 000 à 074.
Remarque sur l’utilisation des modes de la télécommande : STB
Quand la télécommande est dans le mode , les touches de volume commandent STB
toujours le volume du téléviseur.
Suite...
FAV.CH
FAV.CH
Français - 22
Codes de programmation de la télécommande
Magnétoscope
Suite...
Marque
SAMSUNG
ADMIRAL
AIWA
AKAI
AUDIO DYNAMICS
BELL&HOWELL
BROKSONIC
CANDLE
CANON
CITIZEN
COLORTYME
CRAIG
CURTIS MATHES
DAEWOO
DB
DIMENSIA
DYNATECH
ELECTROHOME
EMERSON
FISHER
FUNAI
GENERAL ELECTRIC
GO VIDEO
LG(Goldstar)
HARMAN KARDON
HITACHI
INSTANT REPLAY
JC PENNEY
JCL
KENWOOD
KLH
LIOYD
LOGIK
LXI
JVC
MAGNAVOX
MARANTZ
MARTA
KONIA
ORION
MEI
MEMOREX
MGA
MIDLAND
MINOLTA
Code
000 001 002 003 004 005 077 078 079
020
025
004 027 032
007 026
018
022
002 003 006 008 015 055
021 056
002 003 006 008 015 055
007
002 024
002 007 008 017 021 025 056 064 066
003 010 011 012 013 014 015 016
007 026
017
025
034
001 003 006 021 022 025 030 032 034
040 047 050 052 060 063 065 066 067
069 073
018 024 028 029 048 051 061
025
002 005 017 021 056
002
006 007 008 009 010
007
019 025 041 042 074
021
002 007 018 019 021 026 037 041
054 056
007 008 018 021 026 037
007 008 018 026 037
070
025
038
025
081 082 083
021 056 059
007 008 018 021 026 037 062
006
036
073 074 075 076
021
006 021 024 025
034
005
019 041 075
Marque
MITSUBISHI
MONTGOMERY WARD
MTC
MULTITECH
NEC
OPTIMUS
PANASONIC
PENTAX
PENTEX RESEARCH+
PHILCO
PHILIPS
PIONEER
PORTLAND
PROSCAN
QUARTZ
QUASAR
RADIO SHACK/
REALISTIC
RCA
SANSUI
SANYO
SCOTT
SEARS
SHARP
SHIMTOM
SIGNATURE
SONY
SYLVANIA
SYMPHONIC
TANDY
TASHIKA
TATUNG
TEAC
TECHNICS
TEKNIKA
TMK
TOSHIBA
TOTEVISION
UNITECH
VECTOR RESEARCH
VICTOR
VIDEO CONCEPTS
VIDEOSONIC
WARDS
YAMAHA
ZENITH
Code
019 034 041 046
020
002 025
002 005 025 038
007 008 018 026 037 062 064
020
021 056 071 072
019 041 075
008
021 056 059
021 080
019 026 039 053
015 049 055
017
018
021 056
006 018 020 021 024 025 029 034
048 056
002 017 019 021 035 041 043 057
068 076
026
018 024
003 047 052 067
006 018 019 024 028 029 041 048 051
020 034 045 015
027 033 038 058
025
027 033 044
021 025 056 059
025
018 025
006
037
025 037 068
021
006 021 025 031
066
003 019 029 051 052
002 006
002
007 026
026
007 026
002
002 003 006 019 020 021 024 025 034
038 041
007 008 018 026 037
023 027 033
Français - 23
CÂBLOSÉLECTEUR
Marque
SAMSUNG
GI
HAMLIN
HITACHI
JERROLD
MACOM
MAGNAVOX
OAK
PANASONIC
PHILIPS
PIONEER
RCA
REGAL
Code
000 001 002 003 004 005 006 007
041
003 024 031
025 030
038 039
025 030
019 023 028
026
003 022 027 037 044
019 021 023 028
004 018 020 044
014 022 040
003
Marque
REGENCY
SA
SCIENTIFIC ATLAN
SPRUCER
STARGATE 2000
SYLVANIA
TEXSCAN
TOCOM
UNIVERSAL
VIEWSTAR
WARNER AMEX
ZENITH
Code
015 023
042 043
042 043
022
036
016
016
032
033 034
019 021 023 028
046
017 029 035 037 045
Produit
Ground wave STB
Satellite STB
CABLE STB
STB DVD COMBO
Satellite STB HDD COMBO Standard
Code
001 002
003
004
008
009
Produit
Satellite STB HDD COMBO Premium
CABLE STB HDD COMBO Standard
CABLE STB HDD COMBO Premium
Ground wave STB HDD COMBO Standard
Ground wave STB HDD COMBO Premium
Code
010
011
012
013
014
Marque
ALPHASTAR
ANAM
CHANNEL MASTER
CROSSDIGITAL
CHAPARRAL
DIRECT TV
DAEWOO
DISH NETWORK SYSTEM
DISHPRO
DRAKE
DX ANTENNA
ECHOSTAR
EXPRESSVU
GOI
GE
GENERAL INSTRUMENT
HTS
HOME CABLE
HITACHI
HUGHES NETWORK
IQ
IQ PRISM
JANEIL
JERROID
JVC
Code
023
043
018 034
019
035
015 016 017 019 022 045 060
061 062 065 066 067 068
074
069 070
069
018 024 032
027
025 069 070 071
069
069
065
046 047 048 063 064
069
056
022
015 017
020
020
059
063
069 070
Marque
LG(Goldstar)
MAGNAVOX
MEMOREX
MOTOROLA
MACOM
MITSUBISHI
NEXT LEVEL
PHILIPS
PRIMESTAR
PANASONIC
PAYSAT
PROSCAN
RCA
RADIOSHACK
REALISTIC
STS
STAR TRAK
SKY
SKY LIFE
SHACK
STAR CHOICE
SONY
TOSHIBA
ULTIMATE TV
UNIDEN
ZENITH
Code
044 073
016 021 036 038 039 040 041 042
016
064
018
015
047 048 064
015 016 017 021 033 036 038 039
040 041 042 067
046 049 050 063
058 059 061 062
016
065 066
051 052 053 065 066
064
057
020 027
026
031
005 006 007
064
064
054 060
015 017 028 029 030 072
060 066
016 021 037 055 056 057
024 031 068
RÉCEPTEUR SAMSUNG
RÉCEPTEUR
Suite...
Français - 24
DVD SAMSUNG
Produit
DVD
DVDR
BD Record
VCR COMBO
VCR Record
DHR COMBO
Code
000 001 002
003 004
005 006
007 008 009 010 011
012
013
Produit
Home Theater VCR COMBO
HDD Record COMBO
TWIN TRAY COMBO
STB DVD COMBO
DVD Receiver
AV Receiver
Code
014 015 016
017
018
019
020
021
Marque
ANAM
AUDIOVOX
AUDIOLOGIC
ANABA
APEX DIGITAL
AIWA
BROKSONIC
BLAUPUNKT
B&K
CURTIS MATHES
CYBER HOME
CLARION
CIRRUS
CINEVISION
DAEWOO
DENON
FARENHEIT
FISHER
GPX
GO VIDEO
GE
GREENHILL
HITACHI
HITEKER
HOYO
HARMAN / KARDON
IRT
INTEGRA
JBL
JVC
JATON
KENWOOD
KISS
KONKA
KLH
LG(Goldstar)
LOEWE
LASONIC
MOBILE AUTHORITY
MEMOREX
MALATA
MAGNAVOX
MINTEK
MONYKA
Code
030
075
085
072
070 071 074 086 083 084 088
111 112
114
062
074
122 123
027
065 077 078 079 082
080 125
081
095
066
146
067 068
090
060
061 089 133 135
069 074
074
064 113
071
073
091 110
089
092
091
022 033 115 116
073
051 108 109
073
059 100 106 107
074 075
025 031
057
058
054
055
056
076 093
074 094
073
Marque
NORCENT
NEXT BASE
NEC
NANTAUS
NESA
OPTOMEDIA ELECTRONICS
OPTIVIEW
ONKYO
PHILCO
PRINCETON
PROSCAN
PANASONIC
PHILIPS
ROTEL
RIO
RCA
RAITE
ROWA
SAMPO
SONY
SHERWOOD
SVA
SYLVANIA
SHARP
SANSUI
SANYO
SHINSONIC
SANYO
THOMSON
TOSHIBA
TECHNICS
TVIEW
TOKAI
TEAC
TECHWOOD
TREDEX
URBAN CONCEPTS
VENTURER
VOCOPRO
YAMAHA
YAMAKAWA
XWAVE
ZENITH
Code
048 049 050
052
053
144
074
105
072
076 092 119
044 045
046 047
023
024 034 124 134 136 137 138
036 076
117 118
120
023 035 074 075 131 132
073
038
104
026 029 126 127 128 129
130 141
039 041
042
043 093
140
062
062
094
090
145
028 062 076
139
072
073
096
097
098 099 101
076
075
102
032 063
040 073
103
076 121
Lecteurs DVD
Français - 25
Pour choisir la source
Sélectionner le téléviseur ou une autre source d’entrée externe branchée au téléviseur, comme un lecteur DVD, un
récepteur ou un câblosélecteur. Sélectionner pour choisir la source d’entrée désirée.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Entrée
ENTER.
2 ENTER Liste des sourcesAppuyer sur pour choisir .
Appuyer sur la touche ▲ ou ▼ pour sélectionner la source du signal, suivie de
la touche .ENTER
➢ Il est possible de choisir entre les jeux de prises suivants : AV1, AV2,
S-Vidéo1, S-Vidéo2, Composant1, Composant2, PC, HDMI1 ou HDMI2 sur
le panneau arrière du téléviseur et AV2, S-Vidéo2 ou HDMI3, sur le panneau
latéral du téléviseur.
➢ L’entrée HDMI1, HDMI2 ou HDMI3 peut être sélectionnée uniquement
lorsque l’appareil externe est sous tension et branché par l’intermédiaire de
HDMI.
➢ Seuls les appareils externes branchés au téléviseur peuvent être
sélectionnés.
Vous pouvez aussi appuyer sur la touche de la télécommande pour SOURCE
sélectionner une source de signal externe.
Pour entrer le nom de la source d’entrée
Vous pouvez entrer le nom de l’appareil branché aux prises d’entrée afin de faciliter la sélection de la source
d’entrée.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Entrée
ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie Entrer le nom
de la touche .ENTER
2 AV1 AV2 Appuyer sur la touche ▲ ou ▼ pour sélectionner la prise d’entrée , ,
S-Video1 S-Video2 Composant1 Composant2 PC HDMI1 HDMI2, , , , , , ou
HDMI3 ENTER, suivie de la touche .
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner la source d’entrée
Magnétoscope Lecteur DVD D-Magnétoscope Récepteur de câble, , , ,
Récepteur HD Récepteur satellite Récepteur enregistreur numérique , ,
personnel Récepteur audio vidéo Récepteur DVD Jeu Caméscope, , , , ,
Combo DVD PC Récepteur VOD Téléviseur ENTER, , ou , suivie de la touche .
Appuyer sur la touche pour quitter.EXIT
TV
AV1 :
- - - -
AV2 :
- - - -
S-Vidéo1 :
- - - -
S-Vidéo2 :
- - - -
Composante1 :
- - - -
Composante2 :
- - - -
▼
Plus
Liste sourceT V
Intro.
Dépl.
Liste source : TV
►
Entrer le nom
►
Anynet+ (HDMI-CEC)
EntréeT V
Intro.Dépl. Retour
Retour
Liste source : TV
►
Entrer le nom
►
Anynet+ (HDMI-CEC)
EntréeT V
Intro.
Dépl.
AV1 :
- - - -
►
AV2 :
- - - -
►
S-Vidéo1 :
- - - -
►
S-Vidéo2 :
- - - -
►
Composante1 :
- - - -
►
Composante2 :
- - - -
►
▼
Plus
Entrer le nomT V
Intro.Dépl.
AV1 :
- - - -
AV2 :
- - - -
S-Vidéo1 :
- - - -
S-Vidéo2 :
- - - -
Composante1 :
- - - -
Composante2 :
- - - -
▼
Plus
Entrer le nomT V
-
-
-
-
Magnétoscope
DVD
D-VHS
Câble STB
HD STB
Satellite STB
PVR STB
▼
Intro.Dépl.
AV1 :
- - - -
AV2 :
- - - -
S-Vidéo1 :
- - - -
S-Vidéo2 :
- - - -
Composante1 :
- - - -
Composante2 :
- - - -
▼
Plus
Entrer le nomT V
Récepteur AV
Récepteur DVD
Jeu
Caméscope
Combo DVD
PC
Décodeur VOD
TV
▲
Intro.
Dépl.
Retour
Retour
Retour
Retour
Français - 26
Réglage de l’image
Réglage automatique de l’image
Le téléviseur est doté de trois modes d’image automatiques réglés en usine (Dynamique, Standard, Cinéma).
Il est possible d’activer les réglages Dynamique, Standard, Cinéma à partir du menu.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Picture
ENTER.
2 ENTER ModeAppuyer sur pour choisir .
Appuyer sur la touche ▲ ou ▼ pour sélectionner le réglage d’image
Dynamique Standard Cinéma ENTER, ou , suivie de la touche .
• Choisir pour augmenter la clarté et la netteté de l’image.Dynamique
• Choisir pour le mode d’écoute générale.Standard
• Choisir pour le visionnement de films.Cinéma
Appuyer sur la touche P.MODE de la télécommande pour sélectionner l’un des
réglages d’image standard
.
3 Contraste LuminositéAppuyer sur la touche ▲ ou ▼ pour sélectionner , ,
Précision Couleur Teinte ENTER, ou , suivie de la touche .
4 Appuyer sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un
élément particulier. Appuyer sur la touche .ENTER
➢ • Teinte ne fonctionne pas en mode PC.
• En mode PC, seuls et peuvent être sélectionnés.Contraste Luminosité
• Chaque paramètre configuré est enregistrée séparément en fonction du
mode d’entrée.
• Lorsque des modifications sont apportées au , à la , Contraste Luminosité
à la , à la ou à la Précision Couleur Teinte, la couleur affichée à l’écran
est modifiée en conséquence.
Suite...
FAV.CH
Mode : Dynamique
►
Contraste 100
Luminosité 45
Netteté 75
Couleur 55
Teinte V 50 R 50
▼
Plus
ImageT V
Intro.
Dépl. Retour
Mode : Dynamique
Contraste 100
Luminosité 45
Netteté 75
Couleur 55
Teinte V 50 R 50
▼
Plus
ImageT V
Intro.
Dépl.
Dynamique
Standard
Cinéma
Retour
ModeT V
Mode : Dynamique
Contraste 100
Luminosité 45
Netteté 75
Couleur 55
Teinte V 50 R 50
▼
Plus
Intro.
Dépl. Retour
Contraste 100
Dépl.
Réglage
Retour
Français - 27
5 ENTER ImageAppuyer sur la touche pour retourner à .
6 Nuance de couleurAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de
la touche .ENTER
7 Froide2 Froide1 NormalAppuyer sur la touche ▲ ou ▼ pour sélectionner , , ,
Chaude1 Chaude2 ENTER ou , suivie de la touche .
➢ Lorsque le mode d’image est réglé à ou , et Dynamique Standard Chaude1
Chaude2 ne peuvent être sélectionnés.
Rétablir les réglages de l’image sur les réglages par défaut
8 RéglerAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche
ENTER. Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la OK
touche .ENTER
Appuyer sur la touche pour quitter le menu.EXIT
➢ Tous les réglages de mode d’image peuvent être rétablis.
Réduction numérique des bruits
Si le signal de diffusion capté par le téléviseur est faible, il est possible d’activer la fonction de réduction
numérique des bruits pour aider à éliminer les parasites et les images rémanentes qui apparaissent à l’écran.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Picture
ENTER.
2 Réduct. bruit num.Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de
la touche .ENTER
3 Off Basse Moyen HauteAppuyer sur la touche ▲ ou ▼ pour sélectionner , , , ou
Auto ENTER, suivie de la touche .
Appuyer sur la touche pour quitter le menu.EXIT
➢ La fonction Réduct. bruit num. (Digital NR) est accessible dans tous les
modes à l’exception du mode PC.
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler
: OK
►
ImageT V
Intro.Dépl. Retour
▲
Plus
Nuance coul. : Froide1
Réglages des détails
Format : 16:9
Réduct. bruit num.
: Auto
Couleur activée : On
DNIe : On
Régler
: OK
ImageT V
Intro.Dépl.
Froide2
Froide1
Normal
Chaude1
Chaude2
Retour
▲
Plus
Nuance coul. : Froide1
Réglages des détails
Format : 16:9
Réduct. bruit num.
: Auto
Couleur activée : On
DNIe : On
Régler :
ImageT V
Intro.
Dépl.
Effacer
OK
Retour
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler
: OK
►
ImageT V
Intro.
Dépl. Retour
▲
Plus
Nuance coul. : Froide1
Réglages des détails
Format : 16:9
Réduct. bruit num.
: Auto
Couleur activée : On
DNIe : On
Régler
: OK
ImageT V
Off
Basse
Moyen
Haute
Auto
Intro.Dépl. Retour
Français - 28
Modification du format de l’image
La sélection du format de l’image dépend du type d’entrée vidéo.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Image
ENTER.
2 FormatAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche
ENTER.
3 Appuyer sur la touche ▲ ou ▼ pour sélectionner le format d’écran désiré.
Appuyer sur la touche .ENTER
Appuyer sur la touche pour quitter le menu.EXIT
• Règle l’image au mode écran large 16:9.16:9
• : Cette option permet d’agrandir le format de l’image.Zoom1
• : Agrandir le format d’image de l’option Zoom1.Zoom2
• : Augmente le facteur de forme de l’image pour qu’elle remplisse l’Format large
écran en entier.
• : Règle l’image au mode écran normal 4:3.4:3
• : Cette fonction permet d’afficher l’image complète non Numérisation seulement
tronquée pour une entrée de signaux DTV ou HDMI
720p/1080i.
➢ • Tous les modes d’image sont accessibles en mode TV, VIDEO, S-VIDEO et
COMPOSANT (480i, 480p). (16:9 Zoom1 Zoom2 4:3)➞➞➞
• En mode COMPOSANT (720p, 1080i) ou HDMI (720p, 1080i), il est possible
de sélectionner les formats suivants : 16:9, 4:3 et .Format large
• Dans les modes Zoom1, Zoom2 et Format large, l’image à l’écran à l’aide peut
être déplacée à l’aide des touches ▲ ou ▼.
• Il est impossible de modifier la taille de l’image lorsque le PIP (image sur
image) est réglé à Double.
• Lorsque le mode Double ( , ) est choisi pour PIP, la taille de l’image ne
peut être configurée.
• Le format large peut être utilisé lorsque le mode réception est réglé sur un
signal HD (haute définition). Le format large règle l’image au format optimal
en l’agrandissant horizontalement et verticalement. À titre d’exemple, il est
possible de rétablir l’image de format 4:3 en format 16 :9. Le format Large ne
prend pas tous les appareils externes en charge (DVD, magnétoscope, etc.).
16:9
Règle l’image au mode
écran large 16:9.
Zoom 1
Format de l’écran lorsque
l’écran large est agrandi
verticalement.
Zoom 2
Format de l’écran lorsque
l’écran Zoom1 est
agrandi verticalement.
Format large
Augmente le facteur de
forme de l’image pour
qu’elle remplisse l’écran
en entier.
4:3
Règle l’image au format
normal 4:3.
Numérisation seulement
Cette fonction permet d’afficher
l’image complète non tronquée
pour une entrée de signaux
DTV ou HDMI 720p/1080i.
FormatT V
16:9
Zoom1
Zoom2
Format large
4:3
Numérisation seulement
▲
▼
R ég le r
P os i t io n
Intro.
Dépl.
FAV.CH
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler
: OK
►
ImageT V
Intro.Dépl. Retour
Retour
Français - 29
Réglages d’image détaillés
Il est possible de procéder au réglage détaillé de l’image.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Image
ENTER.
2 Réglages détaillésAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de
la touche .ENTER
3 Choisir l’option de réglages détaillés en appuyant sur la touche ▲ ou ▼, puis
sur .ENTER
4 ENTERUne fois le réglage effectué correctement, appuyer sur la touche .
Appuyer sur la touche pour quitter le menu.EXIT
➢ Les ne peuvent être sélectionnés lorsque le mode de Réglages détaillés
l’image est réglé à .Dynamique
Réglage du noir : Hors fonction/faible/moyen/élevé
Il est possible de régler directement le niveau de noir de l’écran afin d’ajuster la
profondeur de l’écran.
Contraste dynamique : Hors fonction/faible/moyen/élevé
Il est possible de régler le contraste de l’écran afin d’obtenir un contraste optimal.
Gamma :
-
3 ~ 3
Il est possible de régler la luminosité centrale des images.
Appuyer sur ◄ ou ► jusqu’à l’atteinte du réglage optimal.
Espace couleur: Auto/Large
L’espace couleur est une matrice de couleurs comportant le rouge, le vert et le
bleu. Sélectionnez votre espace couleur favori et vous pourrez apprécier un ton de
couleur naturel.
Il est possible de régler l’espace de reproduction de la couleur du signal d’entrée à
Auto Large ou à .
Équilibrage du blanc : Décal.-R/Décal.-G/Décal.-G/Gain-R/Gain-G/Gain-B/Régler
Il est possible de régler la température de la couleur pour obtenir une image de
couleurs plus naturelles.
Décal.-R/Décal.-G/Décal.-B/Gain-R/Gain-G/Gain-
B : Une modification de la valeur
des réglages entraîne un rafraîchissement de l’écran. Choisir l’option de réglage
voulue en appuyant sur la touche ▲ ou ▼, puis sur . Appuyer sur ◄ ou ► ENTER
jusqu’à l’atteinte du réglage optimal.
Régler : L’équilibre des blancs précédemment établi sera rétabli selon les valeurs
par défaut prédéfinies en usine.
Mon contrôle de couleur : Rose/Vert/Bleu/Blanc/Régler
Ce réglage peut être ajusté pour répondre à des préférences particulières.
Rose/Vert/Bleu/Blanc : Choisir la couleur voulue en appuyant sur la touche
▲ ou ▼, puis sur . Appuyer sur ◄ ou ► jusqu’à l’atteinte du réglage optimal.ENTER
➢ Pendant l’utilisation de la fonction Commande couleur, l’image affichée reste en
mouvement.
Régler : Les couleurs réglées précédemment seront rétablies selon les valeurs par
défaut de l’appareil.
Amélioration des contours : Activé/Désactivé
Il est possible de souligner le contour des objets.
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler : OK
►
ImageT V
Intro.
Dépl. Retour
Réglage du noir : Off
►
Contraste dynam.
: Off
►
Gamma : 0
►
Espace couleur : Large
►
Équilibrage du blanc
►
Commande couleur
►
Amélioration des bords
: Off
►
Réglages des détails
T V
Intro.Dépl. Retour
Réglage du noir : Off
Contraste dynam.
: Off
Gamma : 0
Espace couleur : Large
Équilibrage du blanc
Commande couleur
Amélioration des bords
: Off
Réglages des détails
T V
Intro.Dépl. Retour
Off
Basse
Moyen
Élevé
Réglage du noir : Off
Contraste dynam.
: Off
Gamma : 0
Espace couleur : Large
Équilibrage du blanc
Commande couleur
Amélioration des bords
: Off
Réglages des détails
T V
Intro.Dépl. Retour
Off
Basse
Moyen
Élevé
Gamma 0
Réglage
Retour
Réglage du noir : Off
Contraste dynam.
: Off
Gamma : 0
Espace couleur : Large
Équilibrage du blanc
Commande couleur
Amélioration des bords
: Off
Réglages des détails
T V
Intro.
Dépl. Retour
Auto
Large
Intro.
Dépl. Retour
Équilibrage du blanc
Décal.-R 15
Décal.-V 15
Décal.-B 15
Gain-R 15
Gain-V 15
Gain-B 15
Régler
Intro.
Dépl. Retour
Commande couleur
Rose 15
Vert 15
Bleu 15
Blanc 15
Régler
Réglage du noir : Off
Contraste dynam.
: Off
Gamma : 0
Espace couleur : Large
Équilibrage du blanc
Commande couleur
Amélioration des bords
: Off
Réglages des détails
T V
Intro.Dépl. Retour
Off
On
Français - 30
Active Color (couleur active)
Lorsque cette option est activée, les couleurs du ciel et de l’herbe seront plus riches et plus claires, offrant ainsi
une image plus vive à l’écran.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Image
ENTER.
2 Couleur activeAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la
touche .ENTER
3 Off OnAppuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie de la touche
ENTER.
Appuyer sur la touche pour quitter le menu.EXIT
➢ Cette fonction n’est pas accessible en mode PC.
➢ Lorsque Standard ou Cinéma est sélectionné en mode Image, la couleur active
passe automatiquement à Off et se désactive. Lorsque le mode Image est réglé
à Dynamique, la couleur active est activée, peu importe le réglage du mode
Image.
Technologie DNIe (Digital Natural Image engine)
Ce téléviseur comprend la fonction DNIe qui permet d’avoir une qualité d’image de haut niveau. Si la DNIe est
activée, il est possible de regarder l’écran alors que avec cette caractéristique est activée. Si la DNIe est en mode
démo, il est possible de voir à l’écran la DNIe et les images en mode normal, à des fins de démonstration. Cette
fonction permet de constater la différence dans la qualité de l’image.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche Image
ENTER.
2 DNIeAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la touche
ENTER.
➢ Cette fonction est désactivée lorsque la source d’entrée est en mode PC.
3 Off DNIe OnAppuyer sur la touche ▲ ou ▼ pour sélectionner , ou , suivie de la
touche .ENTER
Appuyer sur la touche pour quitter le menu.EXIT
• Off :Met le mode DNIe hors fonction.
• DNIe : L’écran de droite présente l’image sans mode DNIe tandis que celui de
gauche présente l’image avec mode DNIe en fonction.
• On : Active le mode DNIe.
➢ La fonction DNIe n’est pas prise en charge par le mode Cinéma.
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler : OK
►
ImageT V
Intro.Dépl. Retour
▲
Plus
Nuance coul. : Froide1
Réglages des détails
Format : 16:9
Réduct. bruit num.
: Auto
Couleur activée : On
DNIe : On
Régler :
ImageT V
Intro.
Dépl. Retour
Off
DNIe démo
On
▲
Plus
Nuance coul. : Froide1
►
Réglages des détails
►
Format : 16:9
►
Réduct. bruit num.
: Auto
►
Couleur activée : On
►
DNIe : On
►
Régler : OK
►
ImageT V
Intro.
Dépl. Retour
▲
Plus
Nuance coul. : Froide1
Réglages des détails
Format : 16:9
Réduct. bruit num.
: Auto
Couleur activée : On
DNIe : On
Régler : OK
ImageT V
Intro.Dépl. Retour
Off
On
Français - 31
Réglage du mode Cinéma
Détecte et traite automatiquement les signaux de film provenant de toutes les sources et règle l’image pour
obtenir une définition maximale.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la Configuration
touche .ENTER
2 Mode CinémaAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la
touche .ENTER
3 Off OnAppuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie de la touche
ENTER.
Appuyer sur la touche pour quitter le menu.EXIT
Réglage du mode écran bleu
Si le téléviseur ne reçoit aucun signal ou un signal très faible, un écran bleu remplace automatiquement l’image
brouillée. Pour continuer à voir l’image de moindre qualité, le mode écran bleu doit être désactivé.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la Configuration
touche .ENTER
2 Écran bleuAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la
touche .ENTER
3 Off OnAppuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie de la touche
ENTER.
Appuyer sur la touche pour quitter le menu.EXIT
➢ L’écran bleu s’affiche lorsque le téléviseur ne reçoit aucun signal d’un
appareil externe, quels que soient les paramètres choisis dans le mode
Écran Bleu (Blue Screen).
Réglage du Nv nr HDMI
Utiliser cette fonction pour régler le niveau de noir de l’image en mode HDMI.
1 MENUAppuyer sur la touche pour afficher le menu.
Appuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la Configuration
touche .ENTER
2 Nv nr HDMIAppuyer sur la touche ▲ ou ▼ pour sélectionner , suivie de la
touche .ENTER
3 Normal BasseAppuyer sur la touche ▲ ou ▼ pour sélectionner ou , suivie de la
touche .ENTER
Appuyer sur la touche pour quitter le menu.EXIT
➢ Cette fonction n’est activée que lorsque l’entrée externe est branchée à un
HDMI (signaux RGB).
▲
Plus
Protection grillage écran
Nv nr HDMI : Normal
Mode Film : Off
Réglage du support mu
ral
ISI
Function d’aide : On
Mise à niveau du logiciel
Configuration
T V
Intro.Dépl.
Off
On
Retour
▲
Plus
Protection grillage écran
►
Nv nr HDMI : Normal
►
Mode Film : Off
►
Réglage du support mu
ral
►
ISI
►
Function d’aide : On
►
Mise à niveau du logiciel
►
Configuration
T V
Intro.Dépl. Retour
▲
Plus
Protection grillage écran
Nv nr HDMI : Normal
Mode Film : Off
Réglage du support mu
ral
ISI
Function d’aide : On
Mise à niveau du logiciel
Configuration
T V
Intro.Dépl. Retour
▲
Plus
Protection grillage écran
►
Nv nr HDMI : Normal
►
Mode Film : Off
►
Réglage du support mu
ral
►
ISI
►
Function d’aide : On
►
Mise à niveau du logiciel
►
Configuration
T V
Intro.Dépl. Retour
Normal
Basse
▲
Plus
Écran Bleu : Off
Mélodie : Basse
PC
PC cinéma maison : Off
Effet lumière : Pen. ècoute
Économiseur énergie
: Off
▼
Plus
Configuration
T V
▲
Plus
Écran Bleu : Off
►
Mélodie : Basse
►
PC
►
PC cinéma maison : Off
►
Effet lumière : Pen. ècoute
►
Économiseur énergie
: Off
►
▼
Plus
Configuration
T V
Intro.Dépl. Retour
Intro.Dépl. Retour
Off
On
Produktspecifikationer
| Varumärke: | Samsung |
| Kategori: | Tv |
| Modell: | HP-T4254 |
| Färg på produkten: | Black, Stainless steel |
| Värmekälla: | Electrisch |
| Bredd: | - mm |
| Djup: | - mm |
| Höjd: | - mm |
| Snäll: | Barbecue |
| På / Av knapp: | Ja |
| Vormfaktor: | Tafelblad |
| Delar som tål diskmaskin: | Ja |
| Justerbar termostat: | Nee |
| Totala tillgångar: | - W |
| Lock: | Nee |
| Hjulhjul: | Nee |
| Kokyta form: | Rechthoekig |
| Ben: | Nee |
| Avtagbara plattor: | Ja |
Behöver du hjälp?
Om du behöver hjälp med Samsung HP-T4254 ställ en fråga nedan och andra användare kommer att svara dig
Tv Samsung Manualer
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
Tv Manualer
- Tv Sony
- Tv Xiaomi
- Tv Casio
- Tv LG
- Tv AEG
- Tv Philips
- Tv Panasonic
- Tv BEKO
- Tv Daewoo
- Tv Grundig
- Tv JVC
- Tv Medion
- Tv Nokia
- Tv Pioneer
- Tv Siemens
- Tv Toshiba
- Tv Abus
- Tv Ag Neovo
- Tv Acer
- Tv Aiwa
- Tv AOC
- Tv Akai
- Tv Alden
- Tv Alphatronics
- Tv Aldi
- Tv Allview
- Tv Airis
- Tv Arcelik
- Tv Aristona
- Tv Apex
- Tv Ziggo
- Tv Strong
- Tv Icy Box
- Tv BenQ
- Tv Lexibook
- Tv Sharp
- Tv Techwood
- Tv Loewe
- Tv Brandt
- Tv Telefunken
- Tv Palsonic
- Tv Silvercrest
- Tv Walker
- Tv Funai
- Tv Hitachi
- Tv Nedis
- Tv Thomson
- Tv Saba
- Tv Antarion
- Tv Lenco
- Tv Pyle
- Tv Kernau
- Tv Manta
- Tv Tevion
- Tv SereneLife
- Tv OK
- Tv Hisense
- Tv Hyundai
- Tv Vox
- Tv Proscan
- Tv Westinghouse
- Tv Vestel
- Tv ECG
- Tv Bush
- Tv RCA
- Tv Clatronic
- Tv Tucson
- Tv Sencor
- Tv GPX
- Tv Blaupunkt
- Tv Megasat
- Tv Lenovo
- Tv Manhattan
- Tv Svan
- Tv Logik
- Tv Polaroid
- Tv Sagem
- Tv Salora
- Tv Denver
- Tv Optoma
- Tv Finlux
- Tv Citizen
- Tv Schneider
- Tv Sanyo
- Tv Soundmaster
- Tv Sunstech
- Tv Bang And Olufsen
- Tv Philco
- Tv TCL
- Tv Nabo
- Tv Infiniton
- Tv Sylvania
- Tv Mitsubishi
- Tv Aspes
- Tv Schaub Lorenz
- Tv Nec
- Tv Emerson
- Tv Sunny
- Tv Technisat
- Tv GoGEN
- Tv Marquant
- Tv Orima
- Tv Luxor
- Tv Nordmende
- Tv AudioAffairs
- Tv Magnum
- Tv Haier
- Tv Krüger And Matz
- Tv Iiyama
- Tv Oki
- Tv Audiosonic
- Tv Proline
- Tv Coby
- Tv Muse
- Tv Marantz
- Tv Seg
- Tv Metz
- Tv Vivo
- Tv Element
- Tv Qilive
- Tv Kuppersbusch
- Tv Continental Edison
- Tv Uniden
- Tv Insignia
- Tv Daitsu
- Tv Peerless-AV
- Tv Dual
- Tv Terris
- Tv AYA
- Tv Dell
- Tv Changhong
- Tv Planar
- Tv Alba
- Tv Naxa
- Tv Technika
- Tv Chiq
- Tv Star-Light
- Tv Fantec
- Tv Nextbase
- Tv Zenith
- Tv Teac
- Tv Mpman
- Tv Sweex
- Tv Trevi
- Tv Vizio
- Tv Tesla
- Tv Cello
- Tv Sogo
- Tv Mx Onda
- Tv Orion
- Tv Wharfedale
- Tv Viewsonic
- Tv Nikkei
- Tv Peaq
- Tv Vivax
- Tv Hannspree
- Tv Nevir
- Tv Yasin
- Tv Jensen
- Tv Roadstar
- Tv Humax
- Tv Newstar
- Tv XD Enjoy
- Tv MT Logic
- Tv Superior
- Tv Kunft
- Tv ITT
- Tv Grunkel
- Tv ILive
- Tv Oppo
- Tv Intenso
- Tv Inovia
- Tv Odys
- Tv NPG
- Tv Furrion
- Tv Cecotec
- Tv Bluesky
- Tv Videocon
- Tv Xoro
- Tv Durabase
- Tv HKC
- Tv Edenwood
- Tv Monster
- Tv Woxter
- Tv Premier
- Tv Onn
- Tv Teleco
- Tv Packard Bell
- Tv Opera
- Tv LTC
- Tv JTC
- Tv Zalman
- Tv Orava
- Tv Horizon
- Tv Ferguson
- Tv Reflexion
- Tv Viewpia
- Tv XS4ALL
- Tv JGC
- Tv Online
- Tv Dyon
- Tv DirecTV
- Tv Tele 2
- Tv Graetz
- Tv Kogan
- Tv Telesystem
- Tv Kemo
- Tv Jay-tech
- Tv Doffler
- Tv EKO
- Tv E-motion
- Tv Mitsai
- Tv Selfsat
- Tv High One
- Tv V7
- Tv Tve
- Tv ISymphony
- Tv Pantel
- Tv Magnavox
- Tv ATYME
- Tv HCI
- Tv Inno-Hit
- Tv Lin
- Tv Engel
- Tv Bang Olufsen
- Tv TechLine
- Tv Elements
- Tv Digihome
- Tv Englaon
- Tv Time
- Tv Reflex
- Tv Astar
- Tv Visco
- Tv Tivax
- Tv H&B
- Tv Norcent
- Tv TELE System
- Tv United
- Tv TIM
- Tv Oyster
- Tv Belson
- Tv Vision Plus
- Tv Sbr
- Tv Bauhn
- Tv Voxx
- Tv Rm 2000
- Tv Hoher
- Tv Majestic
- Tv Felson
- Tv SEIKI
- Tv Mach Power
- Tv Elbe
- Tv MBM
- Tv Axing
- Tv FFalcon
- Tv CGV
- Tv Smart Tech
- Tv SunBriteTV
- Tv Séura
- Tv Mitzu
- Tv Caratec
- Tv JTC24
- Tv Coocaa
- Tv SYLVOX
- Tv Kivi
- Tv Smart Brand
- Tv RevolutionHD
- Tv Voxicon
- Tv QBell Technology
- Tv Aconatic
- Tv Mitchell & Brown
- Tv FOX Electronics
- Tv Mystery
- Tv Linsar
Nyaste Tv Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
9 April 2025
