Ø Montageanleitung

Ú Installation instructions

Þ Notice de montage

â Istruzioni per il montaggio

é Installatievoorschrift

× Monteringsvejledning

ì Instruções de montagem

Û Instrucciones de montaje

Ù Οδηγίες εγκατάστασης

ê Monteringsveiledning

ó Monteringsanvisning

Ý Asennusohje

î Инструкция по монтажу

Ö Montážní návod

ë Instrukcja montażu

ô Montaj kılavuzu







[ 

PLQ

PLQ

PLQ

5















Ø Montageanleitung

Das müssen Sie beachten

Elektrischer Anschluss: nur durch konzessionierten Fach-

mann. Bei Falschanschluss erlischt die Garantie.

Einbau: nur fachgerecht, bei Schäden haftet der Monteur.

Anschlussart: das Gerät entspricht der Schutzklasse I und darf

nur in Verbindung mit Schutzleiteranschluss betrieben werden.

Installation: in der Installation muss ein allpoliger Trennschalter

mit 3 mm Kontaktöffnung vorhanden sein.

Unterbau: keine Kühlgeräte, Geschirrspüler, unbelüftete Backö-

fen, Waschmaschinen unterbauen.

Modular- /Kompakt-Geschirrspüler der gleichen Marke können

untergebaut werden. Arbeitsplattendicke mindestens 40 mm.

Wird unter dem Kochfeld ein Backofen eingebaut, kann die

Arbeitsplattendicke von den Maßangaben in dieser Anleitung

abweichen. Beachten Sie die Hinweise in der Montageanleitung

des Backofens.

Zwischenboden: wenn die Kochfeldunterseite berührbar ist,

muss ein Zwischenboden montiert werden.

Fragen Sie im Fachhandel nach einem Zwischenboden als

Zubehör.

Wenn Sie einen eigenen Zwischenboden verwenden, muss der

Mindestabstand zum Netzanschluss des Gerätes 10 mm betra-

gen.

Arbeitsplatte: eben, waagrecht, stabil.

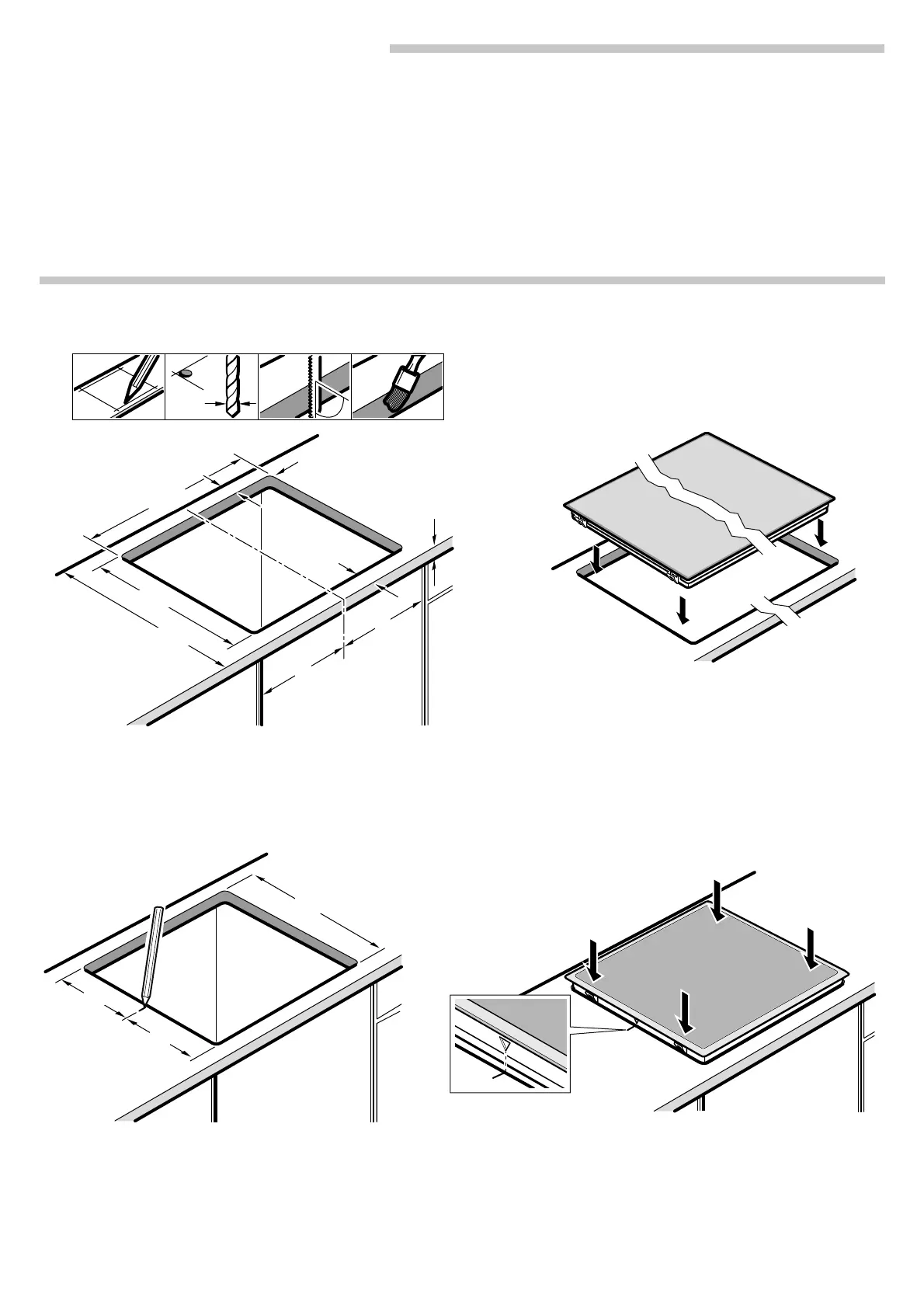

Möbel vorbereiten - Bild 1

Einbaumöbel: mindestens 90°C temperaturbeständig.

Ausschnitt: Mindestabstand zu seitlichen Wänden: 70 mm.

Nach Ausschnittarbeiten Späne entfernen.

Schnittflächen: hitzebeständig versiegeln.

Kochfeld anschließen und einsetzen - Bild 2

Vor Geräteanschluss Hausinstallation überprüfen.

Gerät ohne Anschlussleitung: nur nach Anschlussbild

anschließen. Bei Bedarf beiliegende Kupferbrücken montieren.

Netzanschlussleitung: Typ H05 VV-F oder höherwertig, Adern-

querschnitt min. 1,5 mm2.

Gerät mit vormontierter5-/6-adriger Anschlussleitung: nur ein

geschulter Kundendienst-Techniker darf die Anschlussleitung

austauschen.

Einsetzen: Anschlussleitung nicht einklemmen, nicht über

scharfe Kanten führen. Bei untergebautem Backofen Leitung an

den hinteren Ecken des Backofens zur Anschlussdose führen.

Hinweis: erscheint im Display des Gerätes —…‹‹ ist es falsch

angeschlossen. Gerät vom Netz trennen, Anschluss überprüfen.

Geflieste Arbeitsplatten: Fliesenfugen mit Silikonkautschuk

abdichten.

Kochfeld ausbauen: Das Gerät spannungslos machen. Koch-

feld von unten herausdrücken.

Kochfeld einsetzen bei vorhandenem

Arbeitsplattenausschnitt mit 500mm Tiefe - Bild 3

1. Mitte des Ausschnittes markieren

2. Kochfeld aufsetzen

3. Markierungen Kochfeldrahmen und Ausschnitt ausrichten

4. Kochfeld eindrücken.

Ú Installation instructions

The following must be noted

Electrical connection: To be carried out only by a licensed

expert. Incorrect connection will invalidate the warranty.

Installation: To be carried out only by a professional. The fitter

is liable for any damage.

Connection type: The appliance fulfils the requirements of

protection class I and may only be operated in conjunction with

an earth conductor.

Installation: An all-pole isolating switch with at least a 3 mm

contact gap must be included in the installation.

Support: Refrigerators, dishwashers, non-ventilated ovens and

washing machines must not rest on a support.

Modular/compact dishwashers of the same brand can rest on a

support. Work surface thickness must be at least 40 mm.

If an oven is being installed underneath the hob, the work

surface thickness may differ from the dimensions given in these

instructions. Observe the information in the oven installation

instructions.

Partition floor: If the underside of the hob can be touched, a

partition floor must be fitted.

Ask your specialist retailer for a partition floor as an accessory.

If you use your own partition floor, the minimum distance to the

mains connection of the appliance must be 10 mm.

Work surface: Level, horizontal, stable.

Preparing the units - Figure 1

Fitting unit: Heat resistant to at least 90°C.

Cut-out: Minimum distance to the side walls: 70 mm.

After the cutting out work is complete, remove the shavings.

Cut surfaces: Seal with heat-resistant material.

Connecting and fitting the hob - Fig. 2

Before connecting the appliance, check the household

installation.

Appliance without power cable: Only connect as per the

connection diagram. If necessary, fit the copper bridge supplied.

Mains power cable: Type H05 VV-F or a higher grade, min. wire

cross-section 1.5 mm2.

Appliance with prefitted 5 or 6-wire power cable: The power

cable must only be replaced by a trained after-sales engineer.

Installing: Do not trap the power cable and do not route it over

sharp edges. If the oven is a built-under type, route the cable on

the rear corners of the oven to the socket.

Note: If —…‹‹ appears in the display, the appliance has not

been connected correctly. Disconnect the appliance from the

mains and check the connection.

Tiled work surfaces: Seal the tile joints with silicone rubber.

Removing the hob: Disconnect the appliance from the power

supply. Push out the hob from below.

Insert the hob in the existing worktop cut-out with a depth of

500 mm - Figure 3

1. Mark the centre of the cut-out

2. Put the hob in place

3. Align the markings on the hob surround and cut-out

4. Press in the hob.

Notice de montage

Consignes à respecter

Branchement électrique : uniquement par un spécialiste agréé.

Toute erreur de branchement annule la garantie.

Encastrement : uniquement selon les règles de l'art,

l'installateur est responsable en cas de dommages.

Type de raccordement : l'appareil correspond à la classe de

protection I et doit uniquement être utilisé avec un

raccordement à la terre.

Installation : l'installation électrique doit comporter un

interrupteur omnipolaire avec une ouverture de contact d'au

moins 3 mm.

Sous le plan de travail : ne pas installer d'appareil réfrigérant ni

de lave-vaisselle, de four non ventilé ni de lave-linge.

Il est possible d'installer sous le plan de travail un lave-vaisselle

compact/modulaire de la même marque. Épaisseur minimale

du plan de travail 40 mm.

Si un four est encastré sous la table de cuisson, l'épaisseur du

plan de travail peut différer des indications dimensionnelles

contenues dans cette notice. Respectez les consignes de la

notice de montage du four.

Fond de séparation : s'il est possible de toucher le dessous de

la table de cuisson, il est nécessaire de monter un fond de

séparation.

Des fonds de séparation sont en vente dans le commerce

spécialisé comme accessoire.

Si vous utilisez votre propre fond de séparation, la distance

minimale vers le branchement au secteur de l'appareil doit être

de 10 mm.

Plan de travail : plat, horizontal, stable.

Préparation du meuble - fig. 1

Meuble d'encastrement : résistant à une température d'au

moins 90°C.

Découpe : distance minimale vers les parois latérales : 70 mm.

Enlever les copeaux après les travaux de découpe.

Chants de la découpe : les sceller de façon thermostable.

Raccordement de la table de cuisson et mise en

place - fig. 2

Avant de raccorder l'appareil, vérifier l'installation domestique.

Appareil sans câble de raccordement : raccorder

exclusivement selon le schéma de raccordement. En cas de

besoin, monter les ponts en cuivre joints. Câble de

raccordement secteur : type H05 VV-F ou supérieur, section des

fils min. 1,5 mm2.

Appareil avec câble de raccordement prémonté à 5/6 fils : seul

un technicien formé du SAV est habilité à remplacer le câble de

raccordement.

Mise en place : ne pas coincer le câble de raccordement, ne

pas le tirer par-dessus d'arêtes coupantes. En cas de four

installé en-dessous, faire passer le câble aux coins arrière du

four vers la prise de raccordement.

Remarque : Si —…‹‹ apparaît dans l'affichage de l'appareil,

celui-ci n'est pas correctement raccordé. Séparer l'appareil du

secteur, vérifier le branchement.

Plans de travail carrelés : étanchéifier les joints de carrelage

avec un joint en silicone.

Dépose de la table de cuisson : mettre l'appareil hors tension.

Sortir la table de cuisson en la poussant par le bas.

Insertion de la table de cuisson en cas de présence de la

découpe du plan de travail d'une profondeur de 500 mm - fig. 3

1. Marquer le milieu de la découpe

2. Poser la table de cuisson

3. Aligner les marquages du cadre de la table de cuisson et de

la découpe

4. Faire rentrer la table de cuisson en appuyant.

â Istruzioni per il montaggio

Procedere nel modo seguente

Allacciamento elettrico: solo da parte di un tecnico autorizzato.

In caso di allacciamento scorretto decade la garanzia.

Montaggio: da eseguirsi esclusivamente in modo corretto; in

caso di danni la responsabilità verrà imputata a chi p3-ha eseguito

il montaggio.

Tipo di allacciamento: l'apparecchio rientra nella classe di

protezione I e può essere messo in funzione solo se collegato a

un conduttore di terra.

Installazione: in fase d'installazione è necessario prevedere un

sezionatore universale con un'apertura di contatto di 3 mm.

Sotto l'apparecchio: non è consentito incassare al di sotto

dell'apparecchio frigoriferi, lavastoviglie, forni non ventilati o

lavatrici.

Possono essere montate lavastoviglie modulari/compatte della

stessa marca. Lo spessore del piano di lavoro deve essere di

almeno 40 mm.

Se si installa un forno sotto il piano di cottura, lo spessore del

piano di lavoro può differire dalle dimensioni indicate in questo

manuale. Prestare attenzione alle avvertenze presenti nelle

istruzioni per il montaggio del forno.

Doppiofondo: se è possibile toccare il lato inferiore del piano di

cottura, è necessario montare un doppiofondo.

Richiedere presso un rivenditore specializzato un doppiofondo

come accessorio.

Se si utilizza un proprio doppiofondo, la distanza minima dal

collegamento elettrico dell'apparecchio deve essere di 10 mm.

Piano di lavoro: stabile, in piano e orizzontale.

Preparazione del mobile: figura 1

I mobili da incasso: termostabili almeno fino a 90 °C.

Foro di incasso: distanza minima dalle pareti laterali: 70 mm.

Rimuovere i trucioli dopo i lavori di taglio.

Superfici di taglio: sigillare in modo refrattario.

Montaggio e allacciamento: figura 2

Prima dell'allacciamento dell'apparecchio, controllare l'impianto

domestico.

Apparecchio senza cavo di allacciamento: attenersi sempre

allo schema di allacciamento. Se necessario, montare i

ponticelli in rame forniti in dotazione. Cavo di allacciamento alla

rete: modello H05 VV-F o superiore, sezione trasversale fili min.

1,5 mm2.

Apparecchio con cavo di allacciamento premontato a 56 fili:

solo un tecnico del servizio assistenza, adeguatamente istruito,

può sostituire il cavo di allacciamento.

Inserimento: fare in modo che il cavo non rimanga incastrato e

non passi su spigoli vivi. In caso di forni sottostanti, portare il

cavo alla presa di collegamento facendolo passare dall'angolo

posteriore del forno.

Nota: se sul display dell'apparecchio compare —…‹‹ significa

che l'allacciamento non è stato effettuato in modo corretto.

Staccare l'apparecchio dalla rete di alimentazione e controllare

l'allacciamento.

Piani di lavoro piastrellati: chiudere a tenuta le fughe tra le

piastrelle utilizzando gomma siliconica.

Smontaggio del piano di cottura: scollegare l'apparecchio

dalla rete elettrica. Estrarre il piano di cottura spingendolo dal

basso.

Montare il piano di cottura con foro d'incasso del presente

piano di lavoro con profondità 500 mm - Figura 3

1. Marcare il centro del foro d'incasso

2. Posizionare il piano di cottura

3. Allineare la marcatura sul telaio del piano di cottura a quella

sul foro d'incasso

4. Spingere il piano di cottura in sede.

Installatievoorschrift

Hierop dient u te letten

Elektrische aansluiting: alleen door een erkend vakman. In

geval van een verkeerde aansluiting komt de garantie te

vervallen.

Inbouw: alleen op deskundige wijze, bij schade is de monteur

aansprakelijk.

Aansluitklasse: het apparaat voldoet aan beveiligingsklasse I

en mag alleen met een geaarde aansluiting worden gebruikt.

Installatie: de installatie dient te beschikken over een

schakelaar met een contactopening van 3 mm.

Onderbouw: geen koelapparaten, vaatwasmachines, ovens

zonder ventilatie of wasmachines onderbouwen.

Er kunnen modulaire/compacte vaatwasmachines van hetzelfde

merk worden ondergebouwd. Werkplaatdikte minstens 40 mm.

Wordt onder de kookplaat een oven ingebouwd, dan kan de

werkplaatdikte afwijken van de afmetingen in deze

gebruiksaanwijzing. Neem de aanwijzingen in de

installatiehandleiding bij de oven in acht.

Tussenschot: wanneer de onderkant van de kookplaat kan

worden aangeraakt, moet er een tussenschot worden

gemonteerd.

Informeer in de vakhandel of er een tussenschot als accessoire

verkrijgbaar is.

Wanneer u een eigen tussenschot gebruikt, dient de minimale

afstand tot de netaansluiting van het toestel 10 mm te

bedragen.

Werkblad: vlak, waterpas en stabiel.

Meubel voorbereiden - Afbeelding 1

Inbouwmeubel: tenminste bestand tegen een temperatuur van

90°C.

Uitsnijding: minimale afstand tot de zijwanden: 70 mm.

Na uitsnijwerkzaamheden de spaanders verwijderen.

Snijvlakken: hittebestendig afdichten.

Kookplaat aansluiten en inbrengen - Afbeelding 2

Voor aansluiting van het toestel de huisinstallatie controleren.

Toestel zonder aansluitkabel: alleen aansluiten volgens het

aansluitschema. Zo nodig de bijbehorende koperbrug

monteren. Hoofdleiding (netaansluiting): type H05 VV-F of

hoogwaardiger, aderdiameter min. 1,5 mm2.

Toestel voorzien van voorgemonteerde aansluitkabel met 5/6

aders: de aansluitkabel mag alleen worden vervangen door een

technicus die door de klantenservice geïnstrueerd is.

Inbrengen: Zorg ervoor dat de aansluitkabel niet beklemd raakt

en niet over scherpe randen wordt geleid. Is er een oven

ondergebouwd, dan de kabel via de achterste hoeken van de

oven naar de aansluitdoos leiden.

Aanwijzing: verschijnt —…‹‹ op het display van het toestel,

dan is het verkeerd aangesloten. De stekker uit het stopcontact

halen, aansluiting controleren.

Betegelde werkplaten: Voegen van de tegels met

siliconenrubber afdichten.

Kookplaat demonteren: Het apparaat spanningsloos maken.

Kookplaat van onderuit naar buiten drukken.

Produktspecifikationer

Varumärke:	Siemens
Kategori:	Ugn
Modell:	ET645HN17
Vikt:	4000 g
Snäll:	AV-zender
Maximal upplösning:	1024 x 768 Pixels
Grafikupplösningar som stöds:	1024 x 768 (XGA), 640 x 480 (VGA), 800 x 600 (SVGA)
Mått (B x D x H):	482 x 450 x 88 mm
