*9000004133* 9000004133 011117

de Montageanleitung

en Installation instructions

fr Notice d'installation

it Istruzioni d'installazione

nl Installatie-instructies

da Installationsvejledning

pt Instruções de instalação

es Instrucciones de montaje

el Οδηγίες εγκατάστασης

no Installasjonsveiledning

sv Installationsanvisningar

fi Asennusohjeet

ru Инструкция по установке

cs Pokyny kinstalaci

pl Instrukcje montażu

tr Kurulum talimatları

3 4

Sichere Montage

Beachten Sie diese Sicherheitshinweise,

wenn Sie das Gerät montieren.

¡Elektrischer Anschluss nur durch konzes-

sioniertes Fachpersonal. Bei Falschan-

schluss erlischt die Garantie.

¡Nur ein fachgerechter Einbau nach dieser

Montageanweisung garantiert einen siche-

ren Gebrauch. Bei Schäden durch nicht

fachgerechten Einbau haftet der Monteur.

WARNUNG‒Gefahr durch

Magnetismus!

Das Gerät enthält Permanentmagnete. Die-

se können elektronische Implantate, z.B.

Herzschrittmacher oder Insulinpumpen be-

einflussen.

▶

▶▶ Personen mit elektronischen Implantaten

müssen 10cm Mindestabstand zum Ge-

rät einhalten.

Unterbau

Keine Kühlgeräte, Geschirrspüler, unbelüftete Backö-

fen und Waschmaschinen unterbauen.

¡Wenn Sie einen Modular- oder einen Kompakt-Ge-

schirrspüler der gleichen Marke unterbauen, muss

die Arbeitsplattendicke mindestens 40mm betra-

gen.

¡Wenn Sie einen Backofen unterbauen, muss die

Arbeitsplattendicke mindestens 20mm betragen,

in manchen Fällen auch mehr. Beachten Sie die

Hinweise in der Montageanleitung des Backofens.

¡Achten Sie darauf, dass vorstehende Teile wie z.B.

das Netzanschlussgehäuse oder das Netzan-

schlusskabel nicht mit z.B. einer Schublade kolli-

dieren.

Zwischenboden

Wenn die Kochfeldunterseite berührbar ist, muss ein

Zwischenboden montiert werden.

¡Fragen Sie im Fachhandel nach einem Zwischen-

boden als Zubehör.

¡Wenn Sie einen eigenen Zwischenboden verwen-

den, muss der Mindestabstand zum Netzan-

schluss des Geräts 10mm betragen.

Möbel vorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil

sein.

¡Die Einbaumöbel müssen mindestens 90°C hitze-

beständig sein.

¡Die Schnittflächen hitzebeständig versiegeln.

→Abb. 1

Kochfeld in breiteren Ausschnitt einsetzen

1. Die Holzleisten entsprechend der Zeichnung an-

fertigen.

2. Die Ausschnittmaße prüfen und anpassen.

3. Die Holzleisten bündig mit Oberkante der Arbeits-

platte verschrauben. Bei Arbeitsplatten aus Stein-

Werkstoffen die Holzleisten ankleben.

→Abb. 2

Montage Befestigungsschienen

Bei Arbeitsplatten aus Stein-Werkstoffen die Befesti-

gungsschienen ankleben.

→Abb. 3

Elektrischer Anschluss

Überprüfen Sie vor dem Geräteanschluss die Haus-

installation.

¡Das Gerät entspricht der SchutzklasseI und darf

nur in Verbindung mit Schutzleiteranschluss betrie-

ben werden.

¡In der festverlegten elektrischen Installation ist ei-

ne Trennvorrichtung in den Phasen nach den Er-

richtungsbestimmungen vorzusehen.

¡Wenn auf dem Display des Geräts erscheint,

ist es falsch angeschlossen. Gerät vom Netz tren-

nen, Anschluss überprüfen.

Anschluss ohne vormontierter Leitung

Das Kochfeld nur nach Anschlussbild anschließen.

¡Die beiliegenden Kupferbrücken bei Bedarf ein-

bauen.

¡Die Netzanschlussleitung muss dem Typ H05VV-

F oder höherwertig entsprechen.

¡Der Adernquerschnitt ist entsprechend der Strom-

belastung zu bestimmen. Nicht zulässig ist ein

Querschnitt <1,5mm².

Kochfeld einsetzen

Die Anschlussleitung nicht einklemmen und nicht

über scharfe Kanten führen.

¡Bei untergebautem Backofen, die Leitung an den

hinteren Ecken des Backofens zur Anschlussdose

führen.

¡Das Kochfeld in die Rastung drücken.

→Abb. 4

Kochfeld ausbauen

1. Das Gerät spannungslos machen.

2. Das Kochfeld von unten herausdrücken.

Safe installation

Follow these safety instructions when in-

stalling the appliance.

¡Electrical connection must only be carried

out by a licensed expert. Incorrect con-

nection will invalidate the warranty.

¡The safe operation of this appliance can

only be guaranteed if it has been installed

to a professional standard in accordance

with these installation instructions. The in-

staller shall be liable for any damage res-

ulting from incorrect installation.

WARNING‒Danger: Magnetism!

The appliance contains permanent mag-

nets. They may affect electronic implants,

e.g. pacemakers or insulin pumps.

▶

▶▶ Persons with electronic implants must

stand at least 10cm away from the appli-

ance.

Built-under

Do not install refrigerators, dishwashers, non-ventil-

ated ovens or washing machines underneath the ap-

pliance.

¡If you fit a modular or compact dishwasher of the

same brand underneath the appliance, the work-

top must be at least 40mm thick.

¡If you fit an oven below the appliance, the worktop

must be at least 20mm thick, in certain cases

even thicker. Observe the information in the oven

installation instructions.

¡Make sure that projecting parts such as the mains

housing or the mains cable do not collide, e.g.

with a drawer.

Intermediate floor

If the underside of the hob can be touched, an inter-

mediate floor must be fitted.

¡Ask your specialist retailer for an intermediate

floor as an accessory.

¡If you use your own intermediate floor, the min-

imum distance to the mains connection of the ap-

pliance must be 10mm.

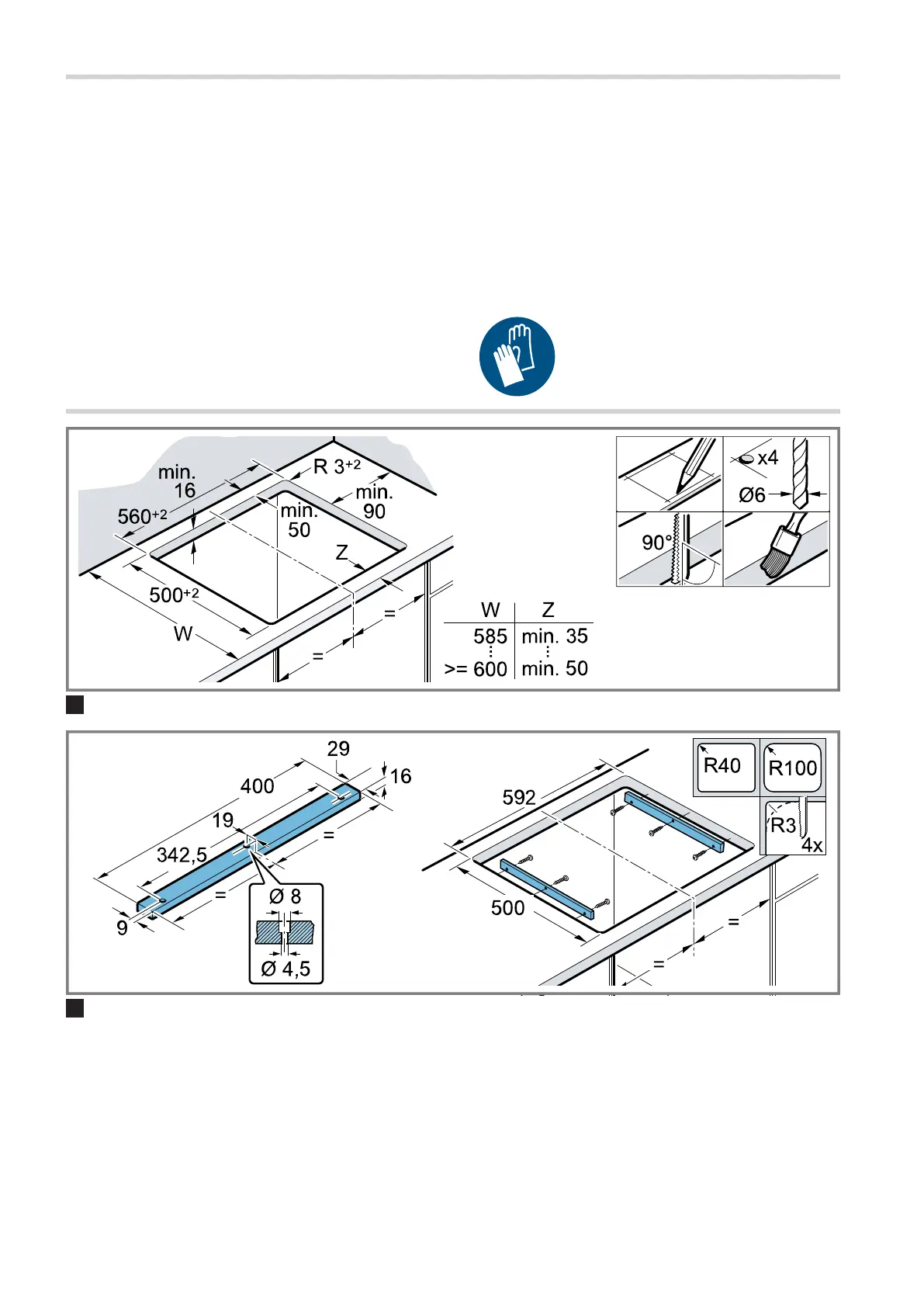

Preparing the units

The worktop must be level, horizontal and stable.

¡The fitted unit must be heat-resistant to at least

90°C.

¡Seal the cut surfaces with heat-resistant material.

→Fig. 1

Inserting the hob into the wider cut-out

1. Create the wooden battens in accordance with the

drawing.

2. Check and adjust the cut-out dimensions.

3. Screw the wooden battens in place so that they

are flush with the upper edge of the worktop. For

stone work surfaces, bond the wooden battens in

place.

→Fig. 2

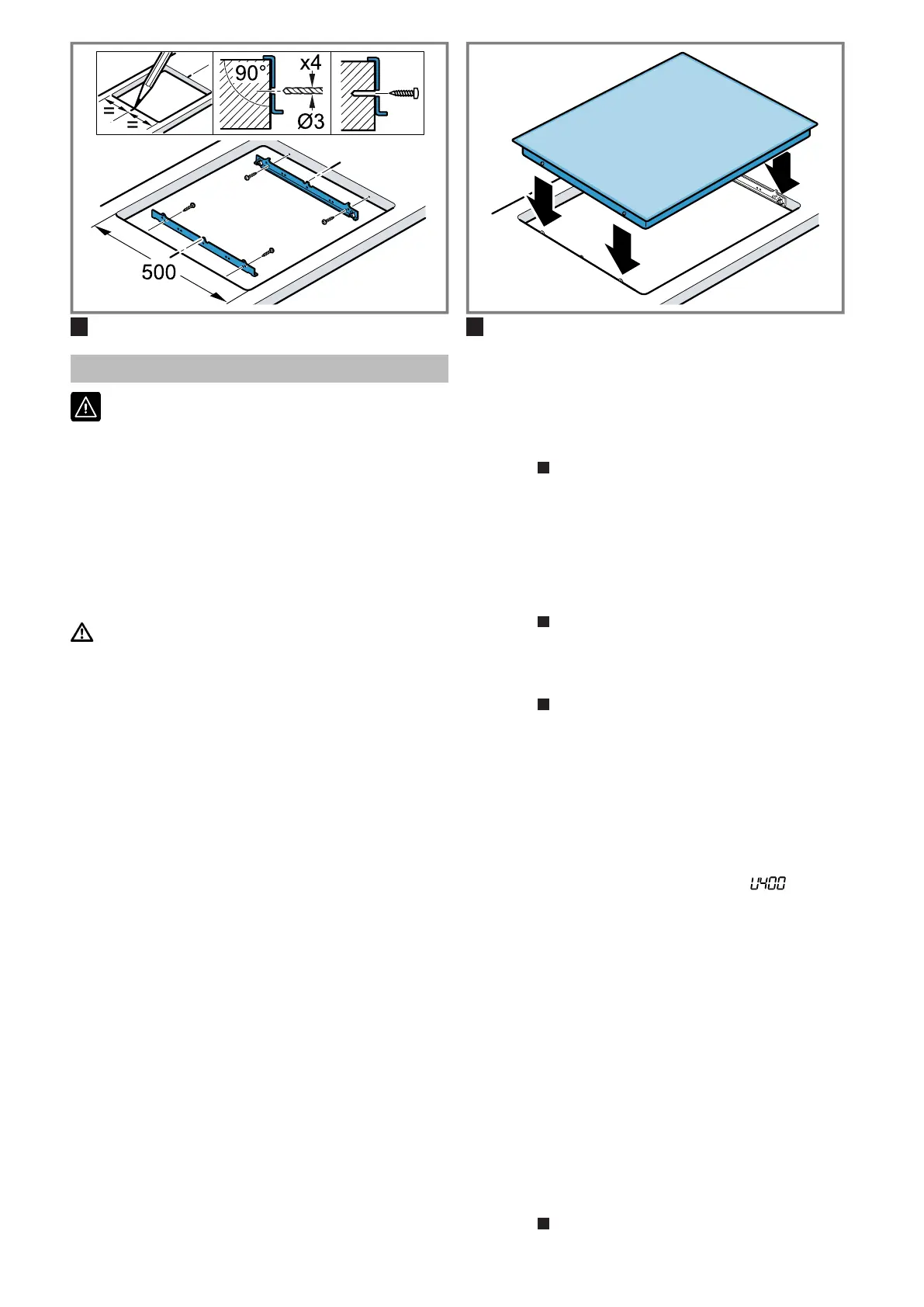

Installing fixing rails

For stone work surfaces, bond the fixing rails in

place.

→Fig. 3

Electrical connection

Check the household wiring before connecting the

appliance.

¡The appliance fulfils the requirements of protection

classI and must only be operated in conjunction

with an earth conductor.

¡In the permanent electrical installation, a partition

must be provided in the phases in accordance

with the installation regulations.

¡If appears on the appliance's display, it has

not been connected correctly. Disconnect the ap-

pliance from the mains and check the connection.

Connecting without a pre-installed cable

Only connect the hob in accordance with the con-

nection diagram.

¡If required, install the enclosed copper bridges.

¡The power cable must correspond to

typeH05VV-F or a higher rating.

¡Use the current load to determine which wire

cross-section you require. A cross-section of

<1.5mm² is not permitted.

Installing the hob

Do not trap the power cable and do not route it over

sharp edges.

¡If the oven is a built-under type, route the cable

along the rear corners of the oven to the mains

socket.

¡Push the hob in until it locks into place.

→Fig. 4

Removing the hob

1. Disconnect the appliance from the power supply.

2. Push out the hob from below.

Installation en toute

sécurité

Respectez les consignes de sécurité

lorsque vous installez cet appareil.

¡Branchement électrique uniquement par

un spécialiste agréé. Toute erreur de

branchement annule la garantie.

¡Seule une installation effectuée selon la

présente notice de montage garantit une

utilisation en toute sécurité. L'installateur

est responsable en cas de dommages

dus à une installation incorrecte.

AVERTISSEMENT‒Danger:

magnétisme!

L'appareil contient des aimants permanents.

Ceux-ci peuvent influer sur des implants

électroniques, par exemple des stimulateurs

cardiaques ou des pompes à insuline.

▶

▶▶ Les personnes portant un implant électro-

nique doivent donc respecter une dis-

tance minimum de 10cm avec l’appareil.

Produktspecifikationer

Varumärke:	Siemens
Kategori:	Ugn
Modell:	ET775LNK1D
Enhetsplacering:	Ingebouwd
Typ av operation:	Touch
Färg på produkten:	Zwart
Antal effektnivåer:	9
Inbyggd display:	Ja
Timer:	Ja
Vikt:	15600 g
Bredd:	942 mm
Djup:	526 mm
Höjd:	45 mm
Sladdlängd:	1.44 m
Barnlås:	Ja
Håll varm funktion:	Ja
Typ av material (överst):	Glaskeramiek
Brännare/kokzonseffekt 2:	1850 W
Brännare/kokzonseffekt 3:	3700 W
Brännare/kokzonseffekt 1:	1400 W
Antal brännare/kokzoner:	5 zone(s)
Typ av häll:	Inductiekookplaat zones
Brännare/kokzon typ 1:	Sudderen
Brännare/kokzon typ 2:	Regulier
Typ av brännare/kokzon 3:	Extra groot
Lätt att städa:	Ja
Antal gasbrännare:	0 zone(s)
Antal elektroniska kokzoner:	5 zone(s)
Sjud brännaren/kokzonens diameter:	160 mm
Vanlig brännare/kokzonsdiameter:	200 mm
Sjud brännare/kokzon:	1400 W
Normal brännare/kokzon:	1850 W
Kontrollposition:	Boven voorzijde
Installationsfackets bredd:	916 mm
Installationsfack djup:	500 mm
Installationsfack höjd:	29 mm
Tillgångar:	11100 W
Stor brännare/kokzonsdiameter:	280 mm
Stor brännare/kokzon:	2600 W
Nuvarande:	16 A
Automatisk avstängning:	Ja
Boost funktion:	Ja
Restvärmeindikator:	Ja
Extra stor höghastighetskokzon:	3400 W
Extra stor brännare/kokzonsdiameter:	390 mm
Typ av brännare/kokzon 4:	Groot
Brännare/kokzonseffekt 4:	2100 W
Strömkälla brännare/kokzon 1:	Electrisch
Strömkälla brännare/kokzon 2:	Electrisch
Strömkälla brännare/kokzon 3:	Electrisch
Strömkälla för brännare/kokzon 4:	Electrisch
Kookzone 4 boost:	3400 W
Placera brännare/kokzon 1:	Links achter
Diameter brännare/kokzon 1:	160 mm
Placera brännare/kokzon 2:	Links voor
Brännare/kokzons diameter 2:	200 mm
Placera brännare/kokzon 3:	Centraal
Brännare/kokzons diameter 3:	280 mm
Placera brännare/kokzon 4:	Rechts achter
Kokzon 1 form:	Rond
Kokzon 2 form:	Rond
Kokzon 3 form:	Rond
Kokzon 4 form:	Rechthoekig
Kombizoner:	Ja
Flexibel kokzon:	Ja
AC-ingångsspänning:	230 V
Kokzon 4 storlek (BxD):	230 x 390 mm
Antal flexibla kokzoner:	1 zone(s)
Strömkälla för brännare/kokzon 5:	Electrisch
Typ av brännare/kokzon 5:	Groot
Placera brännare/kokzon 5:	Rechts voor
Brännare/kokzonseffekt 5:	2100 W
Kookzone 5 boost:	3400 W
Kokzon 5 form:	Rechthoekig
Kokzon 5 storlek (BxD):	230 x 390 mm
