Sida 1/69
D
Bedienungsanleitung
GB Operating instructions
FMode d’emploi
IIstruzioni per l’uso
EInstrucciones de empleo
PInstruções de serviço
NL Gebruiksaanwijzing
SBruksanvisning
PL Instrukcja obsługi
RUS
êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ Ó·ÒÎÛÊË‚‡Ì˲
CZ Návod k obsluze
HY Kezelési útmutató
Schuki 2
FI- und Steckdosentester
FI fuse and socket outlet tester
Testeur de prise de courant et de différentiel
Apparecchio per la prova di connettori e
corrente di guasto
Comprobador FI y de enchufes
Medidor de corrente de fuga e de tomadas
FI- en stopcontacttester
Kortslutnings- och väggkontaktsprovare
Próbnik przewodu ochronnego i gniazd
wtykowych
ì͇Á‡ÚÂθ ÚÓ͇ ÔÓ‚ÂʉÂÌË Ë ÔË·Ó ‰Ô
ÔÓ‚ÂÍË ¯ÚÂÔÒÂθÌÓÈ ÓÁÂÚÍË
Zkoušečka proudových chráničů a zásuvek
FI- és dugaszoló aljzat teszter
Schuki 2 22.01.2004 15:49 Uhr Seite 1
32
DAnleitung
Der Schuki 2 ist ein Prüfgerät für Steckdosen, Verbindungs-
kabel und FI-Schutzschaltungen in 230V-Anlagen und alten
Anlagen mit „klassischer Nullung”. Steckdosen und Verbin-
dungskabel werden auf die richtige Beschaltung der Leiter
geprüft.
FI-Schutzschaltungen werden auf Wirksamkeit durch Einstellen
des Nennfehlerstroms geprüft.
Gerätebeschreibung
Der Schuki 2 wird mit seinem Stecker direkt in die zu prüfende
Dose der Anlage gesteckt. Die Berührungselektrode an der
Stirnseite des Gehäuses arbeitet nach dem Prinzip des
Phasenprüfers.
Funktionen
Der Schuki 2 (Bild 1) ist in drei Bereiche unterteilt:
yder rote Warnbereich gibt Hinweise zur Funktion des
Schutzleiters.
yder gelbe Prüfbereich gibt Hinweise zur Anschaltung der
Leiter.
yder grüne Bereich ist für die FI-Schutzschaltung einge-
richtet.
Die Kombination der leuchtenden und nicht leuchtenden
Lampen gibt den Beschaltungszustand der zu prüfenden Dose
an.
Die Bedeutung der Lampen
yim gelben Bereich:
L1 Außenleiter
PE Schutzleiter
N Neutralleiter
yim roten Bereich:
L2 Schutzleiter
GL1 Berührungselektrode
yim grünen Bereich
L3 FI-Schutzschaltung

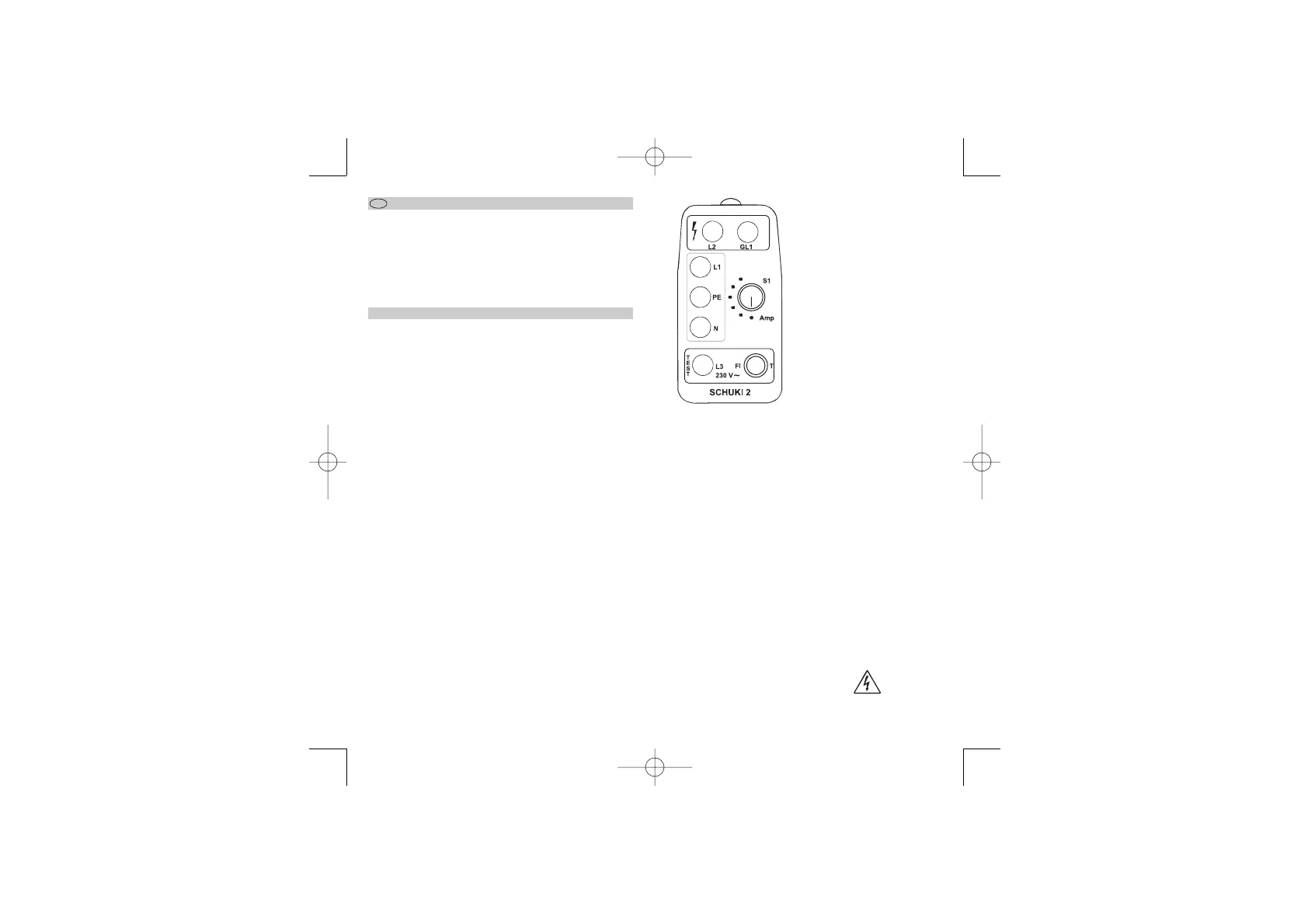

Bild 1: Schuki 2
Die Bedienelemente
Für die Überprüfung der FI-Schutzschaltung sind zwei
Elemente vorgesehen:
y(S1) Drehschalter zum Einstellen des Nennfehlerstromes
y(T) Taste zum Auslösen des Nennfehlerstromes
Die Berührungselektrode prüft den Außenleiter nach dem
Prinzip des Phasenprüfers.
Symbolik in dieser Unterlage
Zum besseren Überblick werden die Darstellungen der Fehler
durch Bilder unterstützt. Dabei werden folgende Symbole ver-
wendet:
yFläche nicht ausgefüllt:
Lampe leuchtet nicht oder Taste nicht gedrückt
yFläche ausgefüllt:
Lampe leuchtet oder Taste gedrückt
ySteckersymbol bei Prüfergebnissen:
Die erkannte Beschaltung wird dargestellt.
yGefahrenzeichen:
Bei der erkannten Beschaltung
besteht Lebensgefahr.
Schuki 2 22.01.2004 15:49 Uhr Seite 2
54
Prüfen von Steckdosen und Verbindungsleitungen
Die Prüfung ist für Steckdosen und Verbindungsleitungen völlig
gleich. Daher wird im Text nur von Dosen gesprochen.
Die Bedienung ist sehr einfach. Drehen Sie den Schalter S1
auf OFF und stecken Sie das Gerät in die zu überprüfende
Dose. Dabei müssen Sie darauf achten, dass der Außenleiter
am linken Kontakt des Steckers anliegt (Sicht auf die Anzei-
genseite des Gerätes).
Kontrolle der richtigen Lage
Das Gerät ist prüfbereit, wenn beim Berühren der Elektrode die
Lampe GL1 aufleuchtet. Ist dies nicht der Fall, ist das Gerät
falsch gesteckt oder die Dose falsch beschaltet. Stecken Sie
den Schuki 2 andersherum in die Dose und überprüfen Sie die
Lage erneut.
Fehleranzeigen
Kein Stromfluss
Es leuchtet keine Lampe. Berühren Sie zusätzlich die Elektro-
de. Glimmt weiterhin keine Lampe auf, ist der Außenleiter nicht
geschaltet.
Glimmt eine der Lampen im gelben Bereich, so liegt der Au-
ßenleiter an dem jeweiligen Anschluss.
Kein Fehler festgestellt

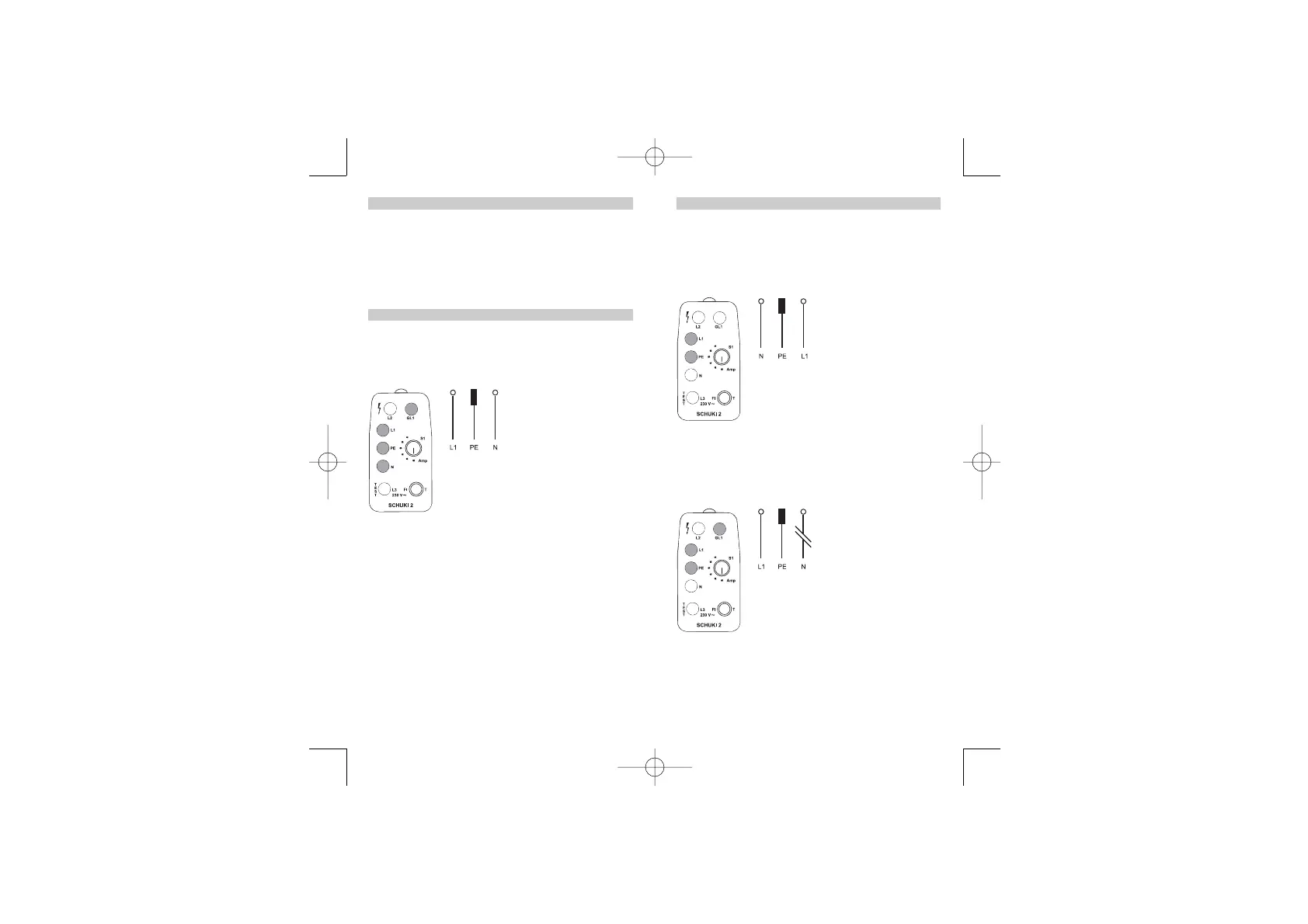

Bild 2: Es leuchten alle Lampen im gelben Bereich. Beim Be-
rühren der Elektrode muss die Lampe GL1 leuchten.
Achten Sie unbedingt auf den Fehler in Bild 9.
Gerät falsch gesteckt
Bild 4: Die Lampen L1 und PE leuchten. GL1 leuchtet beim
Berühren der Elektrode.
Achten Sie unbedingt auf den Fehler in Bild 5.
Bild 3: Die Lampen leuchten. Beim Berühren derN, L1 und L2
Elektrode leuchtet nicht auf.GL1
Der Außenleiter ist nicht an den linken Steckerkontakt des
Prüfgerätes geschaltet (Sicht auf die Anzeigen) und nicht prüf-
bereit. Schuki 2 drehen und erneut stecken.
Neutralleiter fehlt
Schuki 2 22.01.2004 15:49 Uhr Seite 4
