Sida 1/6

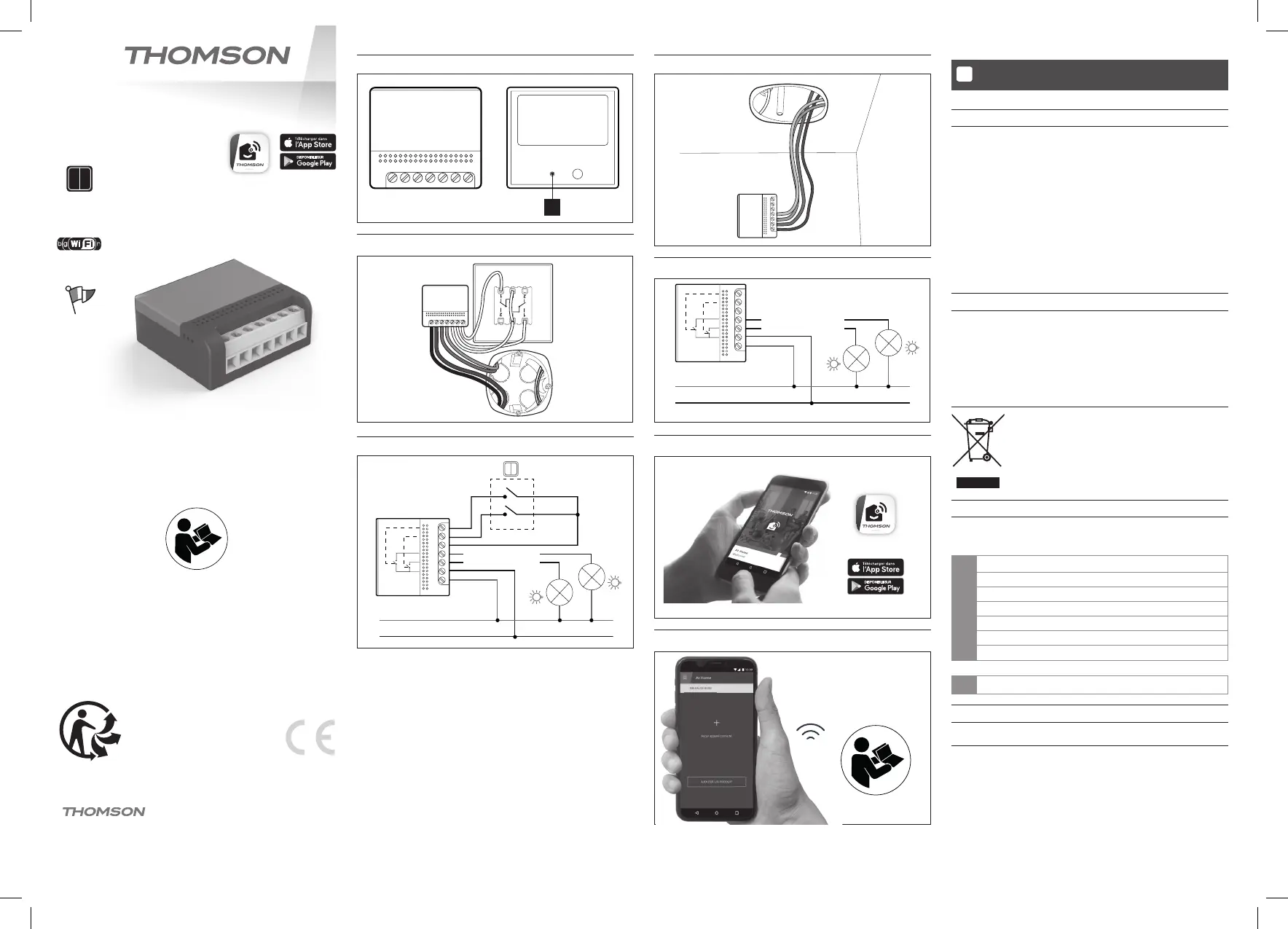

Fig. 1
1
N L O O SC S S1 2 1 2
Fig. 2
N L O O SC S S1 2 1 2
Fig. 3
N
P
1
2
N L O1 O2 SC S1 S2
Channel 2 phase
Channel 1 phase
2
1
Phase 2 voies
Channel 2 phase
Fase weg 2
Phase Kanal 2
Fase vía 2
Fase da via 2
Fase canale 2
Phase 1 voies
Channel 1 phase
Fase weg 1
Phase Kanal 1
Fase vía 1
Fase da via 1
Fase canale 1
Fig. 4
N L O O SC S S1 2 1 2
Fig. 5
N
P
N L O O SC S S1 2 1 2
Channel 2 phase
Channel 1 phase
2
1
Fig. 6
At Home
Fig. 7
WiFi
www.mythomson.com.
Module de commande éclairage WiFi
Pour interrupteur double
FR
1 - PRÉCAUTIONS D’UTILISATION
• Ne laissez pas les enfants manipuler le produit.
• Ce produit est prévu pour une utilisation exclusivement
intérieure.
• Ce produit est prévu pour être utilisé avec un smartphone en
WiFi.
• L’installation électrique doit être conforme aux normes en
vigueur (NFC 15-100) et doit être faite de préférence par un
personnel qualifi é.
• Ce produit est prévu pour être monté dans le boitier
d’encastrement d’un interrupteur ou d’un plafonnier de
minimum 40mm de profondeur selon le modèle d’interrupteur
installé.
• Ne pas utiliser ce produit pour piloter un socle de prise
électrique.
2 - ENTRETIEN ET NETTOYAGE
• /!\ Coupez l’alimentation électrique avant tout entretien.
• Votre produit ne nécessite aucune maintenance particulière.
• Utilisez un simple chiffon doux légèrement humidifi é pour
nettoyer votre produit.
• N’utilisez pas de substances abrasives ou corrosives.
• Ne vaporisez pas directement le produit avec un aérosol.
2.1 RECYCLAGE
Ce logo signifi e qu’il ne faut pas jeter les
appareils hors d’usage avec les ordures
ménagères. Les substances dangereuses qu’ils
sont susceptibles de contenir peuvent nuire à la
santé et à l’environnement. Faites reprendre ces
appareils par votre distributeur ou utilisez les
moyens de collecte sélective mis à votre
disposition par votre commune.
3 - DESCRIPTION DU PRODUIT
(Fig. 1)
N Entrée Neutre Secteur
L Entrée Phase Secteur
O1 Sortie Phase voie 1
O2 Sortie Phase voie 2
SC Sortie interrupteur Commun
S1 Entrée interrupteur fi laire voie 1
S2 Entrée interrupteur fi laire voie 2
1 Témoin lumineux
4 - INSTALLATION
4.1 FONCTIONNEMENT
Idéalement placé derrière un interrupteur d’éclairage ou dans
le plafonnier, ce micromodule vous permettra de commander
à distance jusqu’à deux éclairages d’une puissance maximale
de 1000W. Vous pourrez ainsi piloter vos lumières en local en
utilisant vos interrupteurs d’origine, ou à distance avec votre
smartphone et l’application At Home.
DIANE-2
ref. 520013
V1
WiFi
Made in
France
2.4GHz
Double
switch
est une marque de TECHNICOLOR S.A. ou
de ses affi liées utilisée sous licence par :
SmartHome France
19 avenue Marcel Dassault
ZAC des Deux Lions - 37200 Tours - France
www.mythomson.com.
4.2 CHOIX DE L’EMPLACEMENT ET BRANCHEMENT
IMPORTANT :
Avant de fi xer défi nitivement votre accessoire, nous vous
conseillons de réaliser un test de portée. Pour cela, placez votre
micromodule au plus proche de sa place défi nitive avant de le
fi xer et réalisez un test de votre accessoire.
Le micro module peut être installé au choix derrière un
interrupteur existant ou derrière un plafonnier.
Installation derrière un interrupteurr
(Fig. 2)
Après avoir coupé l’alimentation électrique, déconnectez
l’interrupteur mural existant. Connectez le module en suivant le
plan de montage suivant.
(Fig. 3)
ATTENTION : Ne pas connecter SC, S1 et S2 au réseau
électrique, ils doivent être reliés à l’interrupteur.
Installation derrière un plafonnier
(Fig. 4)
Après avoir coupé l’alimentation électrique, ouvrez le boitier
d’encastrement au plafond. Connectez le module comme
expliqué (Fig. 5)
Si vous souhaitez installer une nouvelle ampoule électrique sans
interrupteur, le module DIANE-2 vous permet de piloter votre
éclairage via l’application At Home ou votre assistant vocal.
4.3 CONNEXION AVEC LE SMARTPHONE
1. Télécharger l’application At Home (Fig. 6)
2. Ouvrir l’application et ajouter un nouveau produit (Fig. 7)
Découvrez la notice complète sur myThomson
5 - INFORMATIONS TECHNIQUES ET LÉGALES
5.1 CARACTERISTIQUES TECHNIQUES
• Référence 520013
• Puissance maximum :
- Halogène/incanesence : 500W max/CH
- Fluo/Fluocompacte : 250W max/CH
- LED 230V : 50W max (8 LED max)/CH
• Fonctionnalités : contrôle ON/OFF de l’éclairage (jusqu’à 2
voies)
• Usage Intérieur uniquement
• T° de fonctionnement 0 °C/+40 °C
• Température de stockage -20 °C/+70 °C
• Alimentation 230 Vac/50 Hz
• Consommation moyenne < 1 W
• Installation dans un boitier d’encastrement
• Couleur : rouge et gris anthracite
• Indice de protection IP20
• Poids 65 g
• Dimensions : L 43,5mm x W 45mm x H 19,5mm
• Garantie 2 ans
5.1 CARACTERISTIQUES RADIO
• Protocole radio WiFi 2,4 GHz
• Protocole 802.11 b/g/n
• Puissance maximale d’émission 100mW
• Portée radio : jusqu’à 80m en champ libre, jusqu’à 30m en
intérieur.
5.3 GARANTIE
Ce produit est garanti 2 ans, pièces et main d’œuvre, à compter
de la date d’achat.
Il est impératif de garder une preuve d’achat durant tout cette
période de garantie.
La garantie ne couvre pas les dommages causés par chocs
et accidents.
Aucun des éléments de ce produit ne doit être ouvert ou réparé
par des personnes étrangères à la société Smart Home France.
Toute intervention sur l’appareil annulera la garantie.
5.4 ASSISTANCE ET CONSEIL
• Malgré tout le soin que nous avons porté à la conception
de nos produits et à la réalisation de cette notice, si vous
rencontrez des diffi cultés lors de l’installation de votre produit
ou des questions, il est fortement conseillé de contacter nos
spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l’installation
ou après quelques jours d’utilisation, il est impératif de nous
contacter devant votre installation afi n que l’un de nos
techniciens diagnostique l’origine du problème car celui-ci
pourrait provenir d’un d’un réglage non adapté ou d’une
installation non conforme. Si le problème vient du produit, le
technicien vous communiquera la procédure à suivre pour un
retour.
Contactez les techniciens de notre service après-vente au :
0,35 €
/ min
0 892 701 369
Du lundi au vendredi de 9H à 12H et de 14H à 18H.
10. DÉCLARATION DE CONFORMITÉ
A la directive RED
Smarthome France déclare que l’équipement est en conformité
avec les exigences essentielles applicables de la Directive RED
2014/53/EU.
Directive 2014/35/EU: (protection de la santé et sécurité des
utilisateurs.
Directive 2014/30/EU: (exigences de protection en ce qui
concerne la compatibilité électromagnétique).
Directive 2014/53/EU : (utilisation effi cace du spectre
radioélectrique, de façon à éviter les interférences
dommageables).
La déclaration de conformité complète est disponible sur le site
www.mythomson.com
A Tours le 21/05/2019
Alexandre Chaverot, président
Retrouvez l’intégralité de notre gamme Thomson sur
WiFi lighting control module
For double switches
EN
1 - OPERATING PRECAUTIONS
• Do not allow children to operate the product.
• This product is designed exclusively for indoor use.
• This product is designed to work with smartphones with WiFi.
• The electrical installation must meet current standards (NFC
15-100) and should preferably be done by a qualifi ed person.
• This product is designed to be placed in the recess-mount
housing of a switch or a ceiling fi xture with a depth of at
least 40mm depending on the model of switch installed.
• Do not use this product to control an electrical socket.
2 - MAINTENANCE AND CLEANING
• /!\ Disconnect from the mains before carrying out any work
on the device.
• Your product does not require any specifi c maintenance.
• Use a soft, slightly damp cloth to clean your product.
• Do not use abrasive or corrosive substances.
• Do not spray any products directly onto the unit.
2.1 RECYCLING
This logo indicates that devices which are no
longer in use must not be disposed of as
household waste. They are likely to contain
hazardous substances that are dangerous to
both health and the environment. Return the
equipment to your local distributor or use the
recycling collection service provided by your local
council.
3 - PRODUCT DESCRIPTION
(Fig. 1)
N Mains Neutral Input
L Mains Phase Output
O1 Channel 1 Phase Output
O2 Channel 2 Phase Output
SC Common Switch Output
S1 Channel 1 Wired Switch Input
S2 Channel 2 Wired Switch Input
1 LED indicator
4 - INSTALLATION
4.1 OPERATION
Ideally placed behind a light switch lighting or in the ceiling,
this micro module will allow you to remotely control up to two
lights with a maximum power of 1000W. This means that you can
control your lights locally using the original switch or remotely
with your smartphone and the At Home app.
4.2 CHOICE OF LOCATION AND CONNECTION
IMPORTANT:
Before permanently attaching your accessory, we advise you to
check the range. To do so, place your micro module as close
as possible to its fi nal location before you attach it and test
your accessory.
The micro module can be installed either behind an existing
switch or behind a ceiling fi xture.
Installation behind a switch
(Fig. 2)
After the electrical supply has been disconnected, disconnect
the existing wall switch. Connect the module according to the
following assembly plan.
(Fig. 3)
NOTE: Do not connect SC, S1 and S2 to the mains, they must be
connected to the switch.
Installation behind a ceiling fi xture
(Fig. 4)
After disconnecting the electrical supply, open the ceiling
recess-mount housing. Connect the module following the
instructions (Fig. 5)
If you wish to connect a new electrical bulb without a switch,
the DIANE-2 module allows you to control your lighting through
the At Home app or your voice assistant.
4.3 CONNECTION TO THE SMARTPHONE
1. Download the At Home app (Fig. 6)
2. Open the app and add a new product (Fig. 7)
View full instructions on myThomson
5 - TECHNICAL AND LEGAL INFORMATION
5.1 TECHNICAL CHARACTERISTICS
• Reference 520013
• Maximum power:
- Halogen/incandescence: 500W max/CH
- fl uorescent light/compact fl uorescent light: 250W max/CH
- 230V LED: 50W max (8 LED max)/CH
- Functionalities: ON/OFF light control (up to 2 channels)
• For indoor use only
• Operating temperature 0°C/+40°C
• Storage temperature -20°C/+70°C
• Power supply 230VAC/50Hz
• Average consumption < 1W
• Installation in a fl ush-mounting box
• Colour: red and charcoal grey
• IP20 protection rating
• Weight 65g
• Dimensions: L 43.5mm x H 45mm x D 19.5mm
• 2-year warranty
5.1 RADIO TECHNICAL CHARACTERISTICS
• WiFi 2.4GHz radio protocol
• 802.11 b/g/n protocol
• Maximum transmitting power 100mW
• Radio range: up to 80m open air range, up to 30m indoors.
5.3 WARRANTY
This product is guaranteed for parts and labour for 2 years
from the date of purchase.
It is essential to retain the proof of purchase for the duration
of the warranty period.
The warranty does not cover damage caused by knocks or
accidents.
None of the parts of this product may be opened or repaired
by any persons not employed by SmartHome France. The
warranty will be void if the device is tampered with.
5.4 HELP AND SUGGESTIONS
• If, in spite of the care we have taken in designing our
products and drafting these instructions, you do encounter
diffi culties when installing your product or you have any
questions, we recommend you contact one of our specialists
who will be glad to help.
• If you encounter operating problems during the installation
or a few days afterwards, it is essential that you are in front
of your installation when contacting us, so that one of our
technicians can diagnose the source of the problem, as it
will probably be the result of a setting that is incorrect or
an installation that is not to specifi cation. If the problem is
caused by the product itself, the technician will inform you of
the returns procedure.
Contact our after sales service team technicians:
0,35 €
/ min
0 892 701 369
Monday to Friday, 9AM to 12PM and 2PM to 6PM CET.
10. DECLARATION OF COMPLIANCE
with the RED directive
SmartHome France hereby declares that the equipment
complies
with the essential requirements applicable to the RED Directive
2014/53/EU.
Directive 2014/35/EU: (protection of users’ health
and safety)
Directive 2014/30/EU: (protection requirements relating to
electromagnetic compatibility).
Directive 2014/53/EU: (effi cient use of the radio spectrum,
in order to avoid harmful
interference).
The full declaration of compliance is available on the website
www.mythomson.com.
Tours, 21/05/2019
Alexandre Chaverot, CEO
View the full Thomson range on
4.2 KEUZE VAN DE PLAATS EN AANSLUITING
BELANGRIJK:
Voordat u uw accessoire defi nitief bevestigt, raden wij u aan
het bereik te testen. Hiervoor plaatst u uw micromodule zo
dicht mogelijk bij de defi nitieve plaats voor bevestiging en
voert u de test van uw accessoire uit.
De micromodule kan naar keuze achter een bestaande
schakelaar of achter een plafonnière worden geïnstalleerd.
Installatie achter een schakelaar
(Afb. 2)
Nadat u de stroom hebt afgesloten, haalt u het murale
schakelaar van de muur. Sluit de module aan door het
volgende montageschema in acht te nemen.
(Afb. 3)
OPGELET: SC, S1 en S2 niet op het elektriciteitsnet aansluiten;
zij moeten verbonden worden met de schakelaar.
Installatie achter een plafonnière
(Afb. 4)
Nadat u de stroom heeft afgesloten, opent u het ingebouwde
kastje aan het plafond. Sluit de module aan zoals uitgelegd
(Afb. 5)
Als u een nieuwe gloeilamp wilt installeren zonder schakelaar,
kunt u met de DIANE 2 module uw verlichting bedienen via de
At Home toepassing of via uw voice assistant.
4.3 VERBINDING MET DE SMARTPHONE
1. De At Home toepassing downloaden (Afb. 6)
2. De toepassing openen en een nieuw product toevoegen (Afb. 7)
Ontdek de volledige handleiding op myThomson
5 - TECHNISCHE EN WETTELIJKE VERMELDINGEN
5.1 TECHNISCHE KENMERKEN
• Referentie 520013
• Maximum vermogen:
- Halogeen/gloeidraad: 500W max/CH
- Fluo/Fluocompact: 250W max/CH
- LED 230V: 50W max (8 LED max)/CH
• Functies: ON/OFF bediening van de verlichting (tot 2
kanalen)
• Uitsluitend voor gebruik Binnenshuis
• Werkingstemperatuur 0 °C/+40 °C
• Opslagtemperatuur -20 °C/+70 °C
• Voeding 230 Vac/50 Hz
• Gemiddeld verbruik < 1 W
• Installatie in een inbouwkastje
• Kleur: rood en antraciet
• Beschermingsgraad IP20
• Gewicht 65 g
• Afmetingen: L 43,5mm x B 45mm x D 19,5mm
• Garantie 2 jaar
5.1 RADIOKENMERKEN
• Wifi radioprotocol 2,4 GHz
• Protocol 802.11 b/g/n
• Maximaal zendvermogen 100mW
• Radiobereik: tot 80m in het vrije veld, tot 30m binnen.
5.3 GARANTIE
Dit product valt 2 jaar onder garantie, onderdelen en werkuren,
vanaf de aankoopdatum.
U moet het aankoopbewijs gedurende de hele garantieperiode
bewaren.
De garantie is niet van toepassing op schade veroorzaakt door
schokken en ongevallen.
De productonderdelen mogen niet geopend of gerepareerd
worden door personen die geen deel uitmaken van het
bedrijf Smart Home France. Elke interventie aan het apparaat
annuleert de garantie.
5.4 HULP EN ADVIES
• Als u ondanks de zorg die wij besteed hebben aan het ontwerp
van onze producten en het schrijven van deze handleiding,
toch nog problemen ervaart tijdens de installatie van uw
product of u vragen heeft, dan raden wij u aan contact op
te nemen met onze specialisten die altijd met raad en daad
klaarstaan.
• Bij werkingsproblemen tijdens de installatie of na enkele
dagen gebruik, moet u contact met ons opnemen waarbij u
zich voor uw installatie bevindt, zodat één van onze technici
de oorzaak van het probleem kan vaststellen. Het probleem
zou veroorzaakt kunnen worden door een foute instelling of
een niet conforme installatie. Als het product defect blijkt te
zijn, krijgt u van de technicus een dossiernummer voor een
retour naar de winkel.
Neem contact op met de technisch medewerkers van onze
service na aankoop op:
0,35 €
/ min
0 892 701 369
Van maandag tot en met vrijdag van 9 tot 12 uur en van 14 tot
18 uur.
10. CONFORMITEITSVERKLARING
RED-richtlijn
Smarthome France verklaart dat de uitrusting voldoet
aan de geldende essentiële eisen van de Richtlijn
Radioapparatuur
2014/53/EU.
Richtlijn 2014/35/EU: (bescherming van de gezondheid en de
veiligheid van de
gebruikers.
Richtlijn 2014/30/EU: (beschermingsvoorschriften met betrekking
tot elektromagnetische compatibiliteit).
Richtlijn 2014/53/EU: (effi ciënt gebruik van radiospectrum,
teneinde schadelijke interferenties
te voorkomen).
De volledige handleiding is beschikbaar op de site
www.mythomson.com
Te Tours, 21-5-2019
Alexandre Chaverot, voorzitter
Bekijk het volledige Thomson-gamma op
WiFi bedieningsmodule voor verlichting
Dubbele schakelaar
NL
1 - GEBRUIKSVOORSCHRIFTEN
• Laat kinderen niet met het product spelen.
• Het product is uitsluitend bedoeld voor gebruik binnenshuis.
• Dit product is bedoeld voor gebruik met een wifi -compatibele
smartphone.
• De elektriciteitsinstallatie moet voldoen aan de geldende
normen (NFC 15-100) en moet bij voorkeur geïnstalleerd
worden door een deskundige.
• Dit product is bedoeld voor montage in een ingebouwd
kastje van een schakelaar of plafonnière met een diepte
van minstens 40mm, afhankelijk van het model van de
geïnstalleerde schakelaar.
• Dit product niet gebruiken voor het bedienen van een sokkel
van een contactdoos.
2 - ONDERHOUD EN REINIGING
• /!\ Sluit vóór elk onderhoud de stroomvoorziening af.
• Uw product vereist geen specifi ek onderhoud.
• Gebruik een eenvoudige zachte, licht vochtige doek om het
product te reinigen.
• Gebruik geen schurende of corrosieve stoffen.
• Sproei niet rechtstreeks met een spray op het apparaat.
2.1 RECYCLAGE
Dit logo betekent dat u geen apparaten die
buiten gebruik zijn mag weggooien bij het
huishoudelijk afval. De gevaarlijke stoffen die ze
mogelijk kunnen bevatten, kunnen de gezondheid
en het milieu schaden. Vraag uw distributeur om
deze apparaten terug te nemen of maak gebruik
van de middelen voor de selectieve inzameling
die door uw gemeente ter beschikking worden gesteld.
3 - BESCHRIJVING VAN HET PRODUCT
(Afb. 1)
N Neutrale Ingang Netvoeding
L Fase Ingang Stroomnet
O1 Uitgang Fase kanaal 1
O2 Uitgang Fase kanaal 2
SC Algemene Uitgang schakelaar
S1 Ingang bedrade schakelaar kanaal 1
S2 Ingang bedrade schakelaar kanaal 2
1 Lampje
4 - INSTALLATIE
4.1 WERKING
Deze micromodule kan het best geplaatst worden achter een
lichtschakelaar of achter een plafonnière. U kunt er op afstand
tot twee verlichtingen mee bedienen met een maximaal
vermogen van 1000W. U kunt uw lampen zo lokaal bedienen
met behulp van uw oorspronkelijke schakelaars, of op afstand
met uw smartphone en de At Home toepassing.

Produktspecifikationer

Varumärke: Thomson
Kategori: Inte kategoriserad
Modell: DIANE 2 520013
Färg på produkten: Zwart
Förpackningens vikt: 2000 g
Antal per paket: 1 stuk(s)

Behöver du hjälp?

Om du behöver hjälp med Thomson DIANE 2 520013 ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad Thomson Manualer

Thomson

Thomson CT610 Bruksanvisning

15 Oktober 2024
Thomson

Thomson PLUG-I 520004 Bruksanvisning

7 Oktober 2024
Thomson

Thomson M22FC13201 Bruksanvisning

21 September 2024
Thomson

Thomson THFP248GMC Bruksanvisning

20 September 2024
Thomson

Thomson TCM470 Bruksanvisning

19 September 2024
Thomson

Thomson 512506 Bruksanvisning

17 September 2024
Thomson

Thomson 512505 Bruksanvisning

17 September 2024
Thomson

Thomson 512508 Bruksanvisning

17 September 2024
Thomson

Thomson 512507 Bruksanvisning

17 September 2024
Thomson

Thomson CALI-ON 520001 Bruksanvisning

16 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024
Manhattan

Manhattan 461504 Bruksanvisning

27 Oktober 2024
Sungrow

Sungrow SG125HV Bruksanvisning

27 Oktober 2024
Schneider

Schneider CCT724319 Bruksanvisning

27 Oktober 2024
Technoline

Technoline WS 250 Bruksanvisning

27 Oktober 2024
Livarno

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024
Kupper

Kupper 12152 Bruksanvisning

27 Oktober 2024
JennAir

JennAir CARBON24L Bruksanvisning

27 Oktober 2024
Medion

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024
POLARIS

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
