Thule V2 Recumbent 590R Bruksanvisning

Thule Cykelhållare V2 Recumbent 590R

Läs nedan 📖 manual på svenska för Thule V2 Recumbent 590R (7 sidor) i kategorin Cykelhållare. Denna guide var användbar för 9 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF

Sida 1/7

590R V2 RECUMBENT

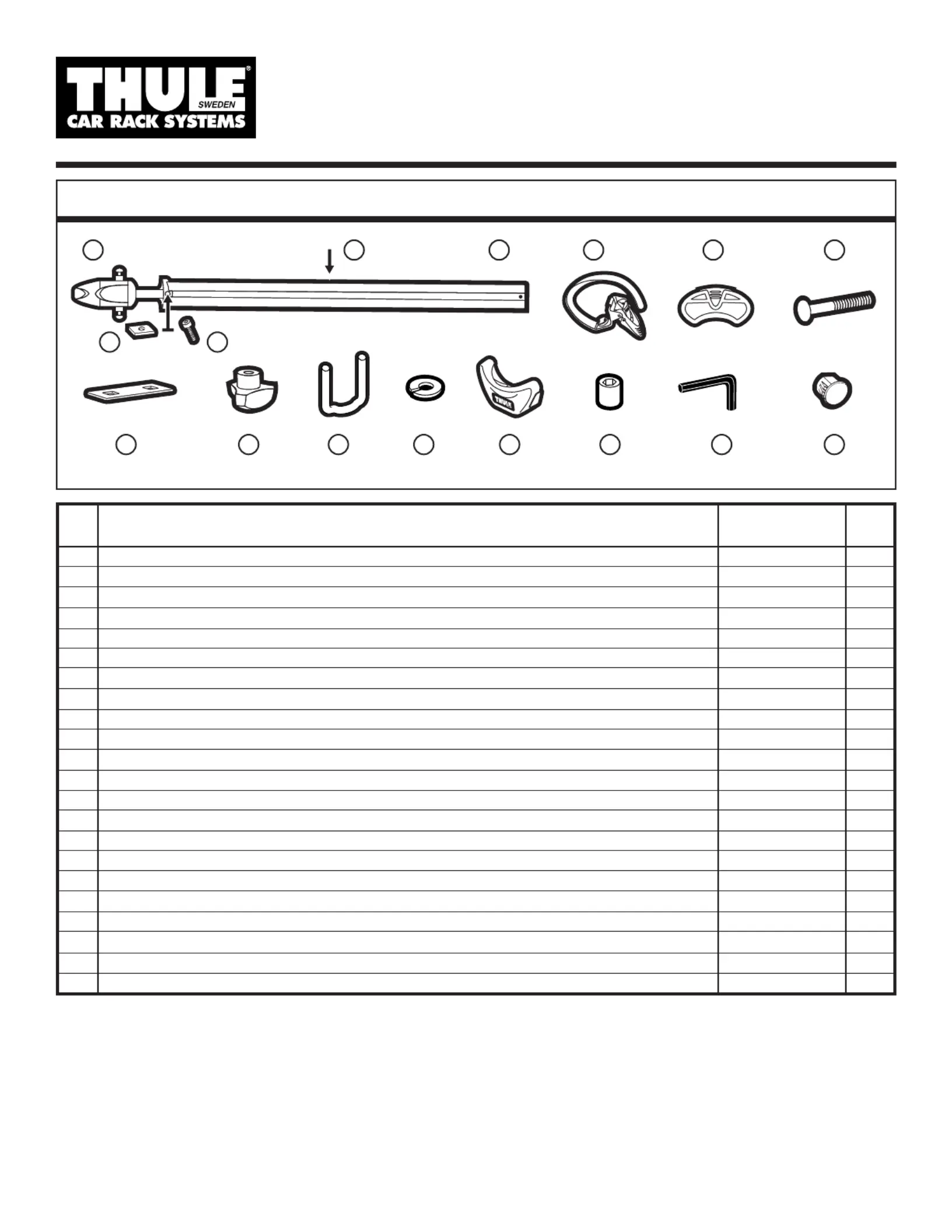

PARTS INCLUDED•PIÈCES INCLUSES•PIEZAS INCLUIDAS

M N

B C D

E F G

J KL I

fork block / appui de la fourche / bloqueador de horquilla

wheel strap / courroie / correa para rueda

road bike adapter / adapteur pour bicyclette de ville / adaptador para bicicleta de carretera

carriage bolt / boulon de carrosserie / perno de carruaje

plate / boulonnage / placa

3 wing knob / écrou papillon triple / perilla de 3 alas

u-bolt / boulon en u / perno en U

locking washer / rondelle de blocage / arandela de cierre

round nut / écrou / tuerca redonda

hex key / clé hexagonale / llave hexagonal

lock plug / bouchon / tapón de cierre

end cap / embout / tapa de extremo

square nut / écrou carré / tuerca cuadrada

bolt M6 x 12 / boulon M6 x 12 / perno M6 x 12

wheel tray / logement de la roue / riel para las ruedas

tray skin / revêtement pour logement de roue / protector del riel

part

pièce

parte

753-3007

753-3001

853-5426

915-0645-11

853-0333

753-0745

853-5420

956-0612-11

853-5439

853-0930

853-3160

753-3236

853-0107-02

919-0612-11

853-5423-56-02

853-5425-56

description

descripción

part number

numéro de pièce

numero de parte

qty.

qté

cant.

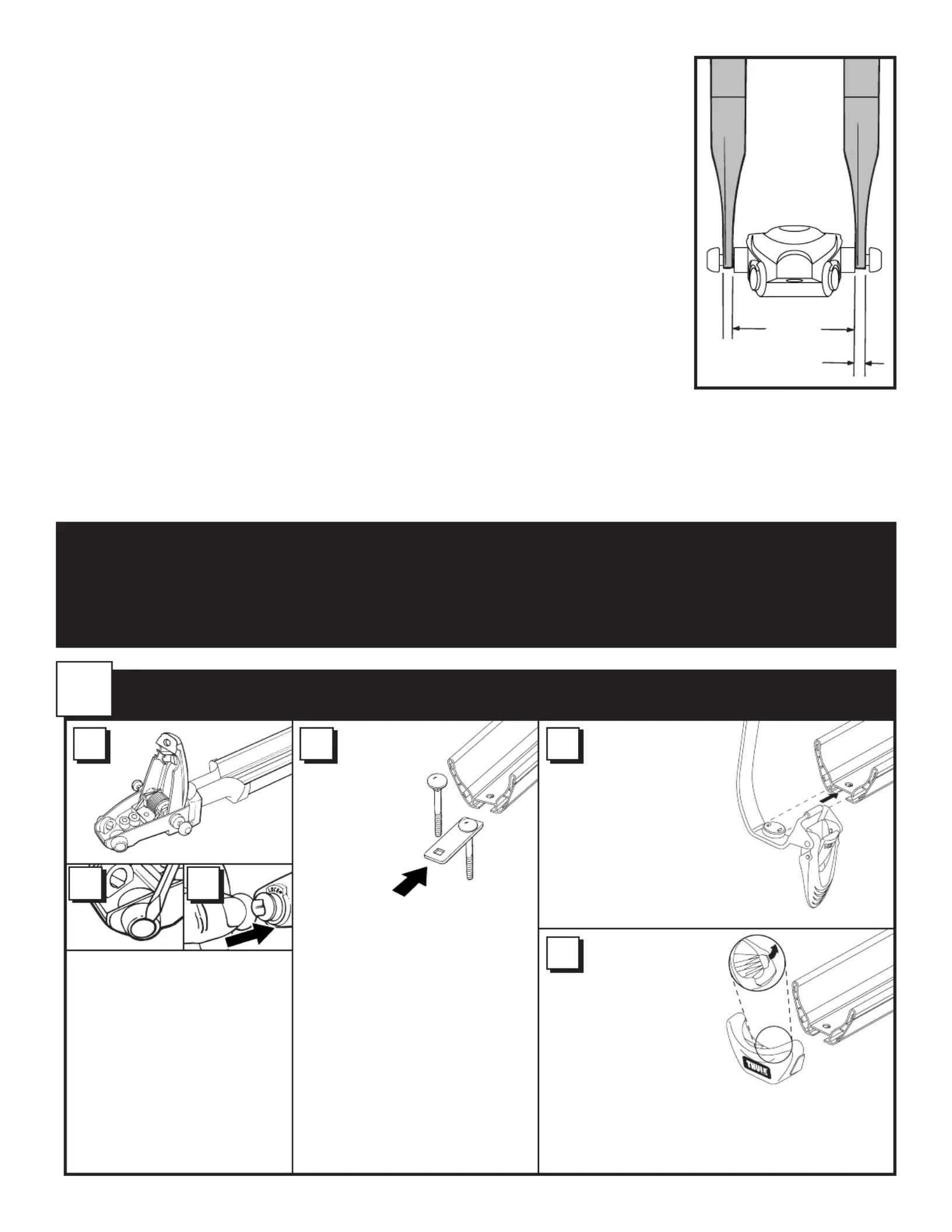

COMPATIBILITIES/RESTRICTIONS

•Bike must come equipped with a quick release front skewer.

•Measure the dimensions of your bike’s fork dropouts. This carrier is not compatible with fork dropouts less than 4mm or greater than 8mm thick. Dropouts must be

100mm apart. See the diagram to better understand the measurements.

•Not all bike forks are compatible with the 590R. If your fork has a unique feature or design that prevents your using the carrier in accordance with these

instructions, do not use the carrier. An upright carrier should be used.

•Due to their wind resistance, it is not recommended to carry disk wheels or wheels with covers on Thule bike or wheel carriers.

•Failure to properly install, adjust, use, and maintain the quick release mechanism on this carrier may result in damage to the vehicle and bike as well as serious

personal injury.

• Any modification to bike dropouts can cause insufficient fork mount clamping pressure and may result in damage or loss of bike.

•Close cover when not carrying bike.

a. Open cover.

Ouvrez le capuchon.

Abra la cubierta.

b. Remove lock plug.

Retirez le bouchon.

Quite el tapón de cierre.

c. Install lock.

Installez la serrure.

Instale la cerradura.

d. Drop carriage

bolts into

washer plate.

Insérez les

boulons de

carrosserie

dans la

plaque de

boulonnage.

Introduzca los pernos de carruaje en la

arandela rectangular.

CAUTION: Tray may have sharp edges.

ATTENTION: Le logement de roue peut avoir des

rebords tranchants.

ATENCIÓN: Puede que el riel tenga bordes

afilados.

d. Slide bolts/plate into channel under wheel

tray.

Faites glisser la plaque dans la rainure, sous le

logement de la roue.

Deslice la placa con los pernos en el canal

debajo del riel.

e. Slide strap into tray channel.

Glissez la courroie dans la rainure

du logement.

Deslice la correa en el canal del riel.

e. Buckle on same side as lock

La boucle est située du même côté que la serrure.

Abroche en el mismo lado que la cerradura.

f. Flex tab up.

Relever la languette

Levante la orejeta.

f. Slide end cap on.

Insérer les embouts en place.

Coloque la tapa de extremo en su lugar.

NOTE: Endcaps must be installed to retain side panels

NOTE: Les embouts doivent être en place afin de retenir

NOTA: Deben instalarse las tapas de extremo para retener

los paneles laterales.

PREASSEMBLY / ASSEMBLAGE PRÉALABLE / ENSAMBLAJE PRELIMINAR

590R CAN BE SET UP FOR LEFT OR RIGHT SIDE LOADING. KEEP LOADING SIDE IN MIND FOR THESE STEPS.

LE SUPPORT 590R PEUT ÊTRE INSTALLÉ POUR QUE LE CHARGEMENT SE FASSE DU CÔTÉ GAUCHE OU DU CÔTÉ DROIT DU VÉHICLE.

DURANT L’INSTALLATION, GARDEZ À L’ESPRIT LE CÔTÉ DE CHARGEMENT CHOISI.

EL 590R PUEDE INSTALARSE PARA CARGA EN LA DERECHA O LA IZQUIERDA. TENGA EN CUENTA EL LADO DE CARGA AL REALIZAR

ESTOS PASOS.

a d e

COMPATIBILITÉ/RESTRICTIONS

•La roue avant de la bicyclette doit être équipée d’une broche à déclen chement rapide.

•Mesurez les extrémités de la fourche. Celles-ci doivent avoir une épaisseur minimale de 4 mm et être situées à au moins 100 mm

de distance l’une de l’autre. Consultez l’illustration ci-dessus pour mieux comprendre comment prendre les mesures.

•Les fourches de bicyclette ne conviennent pas toutes au support 590R. En effet, si celle de votre bicyclette présente une conception

ou des caractéristiques uniques qui vous empêchent d’utiliser le porte-bicyclette conformément aux présentes instructions, optez

plutôt pour un porte-bicyclette vertical.

•Il n’est pas recommandé de transporter, à l’aide d’un porte-bicyclette ou d’un porte-roue Thule, des roues pleines ou munies

d’enjoliveurs, en raison de leur résistance au vent.

•Si la broche à déclenchement rapide n’est pas installée, réglée, utilisée et entretenue correctement, la bicyclette risque non

seulement de s’endommager et d’endommager le véhicule, mais aussi de causer des blessures graves.

•Toute modification des extrémités de la fourche peut se traduire par une pression de serrage insuffisante au niveau de la fixation,

ce qui peut entraîner la chute de la bicyclette et des dommages.

•Refermer le couvercle lorsque vous ne transportez pas de vélo.

COMPATIBILIDADES / RESTRICCIONES

•La bicicleta debe estar equipada con un mecanismo de desenganche rápido en el eje frontal.

•Mida el tamaño de las puntas de la horquilla de su bicicleta. Este portabicicletas no es compatible con brazos de horquilla de

menos de 4 mm o de más de 8 mm de grosor. Las puntas de la horquilla deben tener una separación de 10 cm. Vea el dibujo

para entender mejor las medidas.

•No todas las horquillas de bicicleta son compatibles con el 590R. Si las características o el diseño de su horquilla son únicos e

impiden el uso del portabicicletas según estas instrucciones, no use el portabicicletas. En esos casos se debe usar un

portabicicletas vertical.

•A causa de la resistencia al viento, no se recomienda transportar ruedas de disco o ruedas con fundas en los portabicicletas o portarruedas de Thule.

•Cualquier error en la instalación, ajuste, uso o mantenimiento del mecanismo de desenganche rápido en este portabicicletas puede causar daños al vehículo y a la bicicleta así

como lesiones personales graves.

•Cualquier modificación de las puntas de la horquilla de la bicicleta puede causar una falta de presión de sujeción en el montaje de horquilla y ocasionar daños o la pérdida de

la bicicleta.

•Cierre la cubierta cuando no transporte una bicicleta.

100mm

(3 15⁄16 ")

4mm - 8mm

(5⁄32" - 5⁄16")

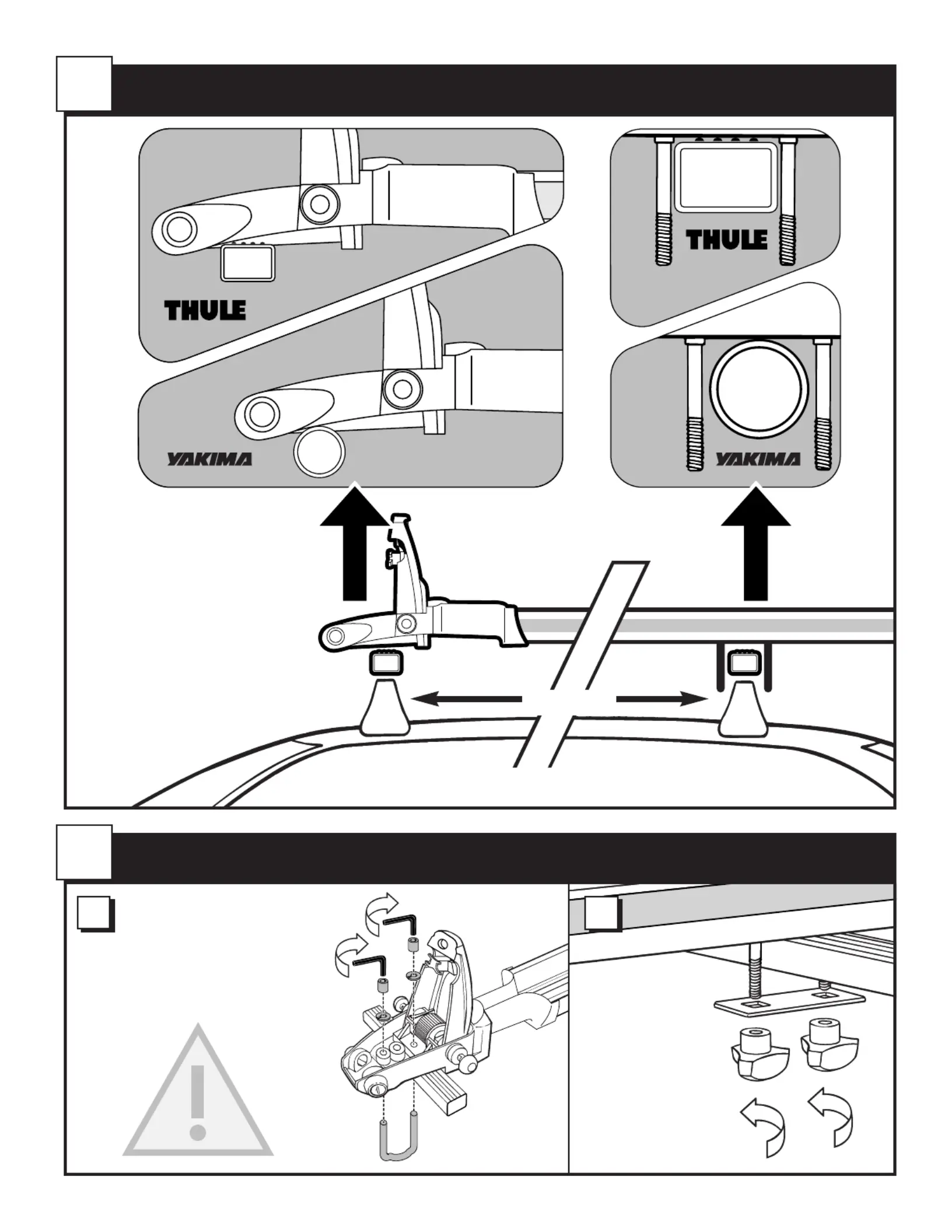

• With cover open, place on bars.

•Placez le porte-vélo sur les barres,

avec le volet ouvert.

•Con la tapa abierta, coloque las

barras.

• Assemble round nuts, washers and

u-bolts as shown.

•Assembler les écrous, rondelles et boulons

en U tel qu ‘illustré.

•Ensamble las tuercas redondas, las arandelas y

los pernos en U según se muestra.

Check that nuts are tight at regular

intervals.

Assembler les écrous, rondelles et boulons

en U tel qu ‘illustré.

Compruebe que las tuercas estén bien apretadas

en intervalos regulares.

• Attach tray

with washer

plate and knobs.

Tighten firmly.

•Fixez le logement avec

la plaque de boulonnage

et les écrous, puis

serrez fermement.

•Sujete el riel con la

arandela rectangular

y las perillas. Apriételas

firmemente.

ATTACH TO RACK / PLAQUE DE FIXATION / FIJACIÓN EN EL PORTABICICLETAS

FRONT AND REAR HARDWARE / QUINCAILLERIE AVANT ET ARRIÈRE / PIEZAS DE MONTAJE ANTERIOR Y POSTERIOR

30" min.
