Sida 1/24
Bestnr. 00 2097601
TIP
3- - fasen wisselstroom
elektriciteitsmeter
Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische
gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige
andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.
Nadruk, ook als uittreksel is niet toegestaan. Druk en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische -
eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.
© Copyright 2015 by CONRAD ELECTRONIC BENELUX B.V.
Internet: www.conrad.nl of www.conrad.be
2
1. Overzicht
1.1 Type
Direct aangesloten elektronische wisselstroommeter voor het meten van driefasen vierleider- -
elektrische energie in verschillend belaste fasen.
1.2 Toepassing
De meter SINUS 85 is een volledig elektronisch automatische wisselstroommeter voor vaste
installatie in een driefasen en geschikt voor het meten van elektrisch -vierleider net- werk actieve en
reactief ( en voor het registreren van twee energietarieven.blind)energie
Hij is vervaardigd voor binnenhuismontage met een behuizingsvorm als installatie apparaat in 4- -
eenheden voor een DIN rail-montage.
1.3 Aansluitversie
De meter SINUS 85 is bedoeld voor een direct metende aansluiting tot 85 A grensstroomsterkte in
laagspanningsnetwerken beschikbaar – zie ook paragraaf 2.3.2 Variaties.
Beschikbaar is steeds -een tarief stuuringang voor de tariefomschakeling en een pulsuitgang voor
uitgaand pulssignaal met de actieve energie.proportioneel
1.4 Gekeurde versie
De meter SINUS met MID-conformiteitsverklaring op basis van een typecontrole en de meter-
firmware-versie met het kenmerk 05072013 is bedoeld als van de verrekeningsmeter
geregistreerde opgenomen actieve energie.
Bij de toepassing als rekeningsmeter moeten de toelatingen/testdocumenten voor de ver
vrijgegeven bedrijfswijzen aangehouden worden en de functies volgens het typeplaatje in acht
worden genomen.
1.5 Verdere kenmerken
Er zijn uitgebreide EMC-bereiken van 2 kHz tot 150 kHz waarbij bijzondere voorschriften gelden.
Een extra hulpenergiev voor de meter is niet nodig.oeding
Optioneel staat een tweede pulsuitgang -of alternatief een M bus commun interface voor de icatie-
gegevensoverdracht ter beschikking.
1.6 Voorschriften en normen
Meetgedeelte 1:2006 en 3:2006actieve energie EN 50470 -conform DIN - -DIN EN 50470-
Reactieve energie DIN EN 62052 11:2003 en DIN EN 62053 conform - -23:2003
EG- - - type controle volgens MID richtlijn 2004/22/EG
Bedrijfsmiddelen volgens EM richtlijn 2004/108/EGC-
P -ulsuitgang conform DIN EN 62053 31:1999 als passieve impulsgever in de klasse A of B
Serie- inbouwapparaat conform DIN 43880:1988 in bouwtype behui ingsbreedte 1, met z 4 TE = 72
mm
Montage volgens op 35 mm DIN- rail (TH 35) DIN EN 60715:2001
Beschermingsklassen voor apparaten en behuizingen volgens DIN EN 60529:1992
Belastb abel 4:2003aarheid van k s en leidingen volgens DIN VDE 0298 -
Aandraaimomenten voor schroeven aan klemmen volgens DIN EN 60999 -1:2000
Schroevendraaierpunten volgens DIN 5264:2006 DIN ISO 8764 -01 en -1:2006 01-
3
2 Voorschriften
2.1 Veiligheidsvoorschriften
De meter voldoet bij een correcte toepassing aan alle wettelijke en relevante veiligheidseisen. Een
toepassing buiten zijn bestemming kan invloeden, functiestoringen, gevaren of schades aan te
meter zelf of aan andere installatieonderdelen veroorzaken.
Meters die zijn gevallen, zichtbaar beschadigd, geopend, manipuleert of nat zijn mogen niet
geïnstalleerd worden.
Werkzaamheden in elektrische installaties mogen uitsluitend door hiertoe opgeleide personen
uitgevoerd worden. De plaatselijke voorschriften dienen in acht worden genomen.
2.2 Installatieplaats
De meter moet in een installatiebehuizing volgens beschermingsklasse IP54 of hoger op een 35-
mm- - DIN rail conform DIN EN 60715:2001 vast ingebouwd worden. De installatieplaats moet
voldoen aan de mechanische omgevingscondities volgens categorie M1 of M2 en de elektrische
omgevingscondities conform categorie E1 of E2 van de richtlijn 2004/22/EG.
Voor verrekeningsmetingen moet een onbelemmerde zicht op de meterweergaven
(afleesbaarheid) permanent gegarandeerd zijn.
Het gebruik op meterpanelen volgens DIN 43853 is niet zonder adapter mogelijk en niet zonder
aparte afdekking toegelaten.
2.3 Meter voor directe aansluiting
De montage van de meter gebeurd direct in de te meten stroomcircuit van de afnemer. De
voedings- en meetspanning wordt intern in de meter afgehaald voor de stroommeet sensor.
2.3.1 Aansluitwaarden
Er gelden steeds de waarden die op het typeplaatje van de meter opgedrukt . zijn
Voor een meter met een spanningsop ruk 3x 230/400 V geldt:d
Referentiespanning Un = 3x230/400 V
in het 3-fasen draaistroomnetwerk.-4 geleider-
Voor een meter met een stroomopdruk -0,25 5(85) A geldt:
Aanloopstroomsterkte I
st = 0,02 A
Minimale stroomsterkte I
min = 0,25 A
Overgangsstroomsterkte ltr
= 0,5 A
Referentiestroomsterkte I
ref = 5 A
Max. stroomsterkte Imax = 85 A
bij symmetrisch belaste fasen.

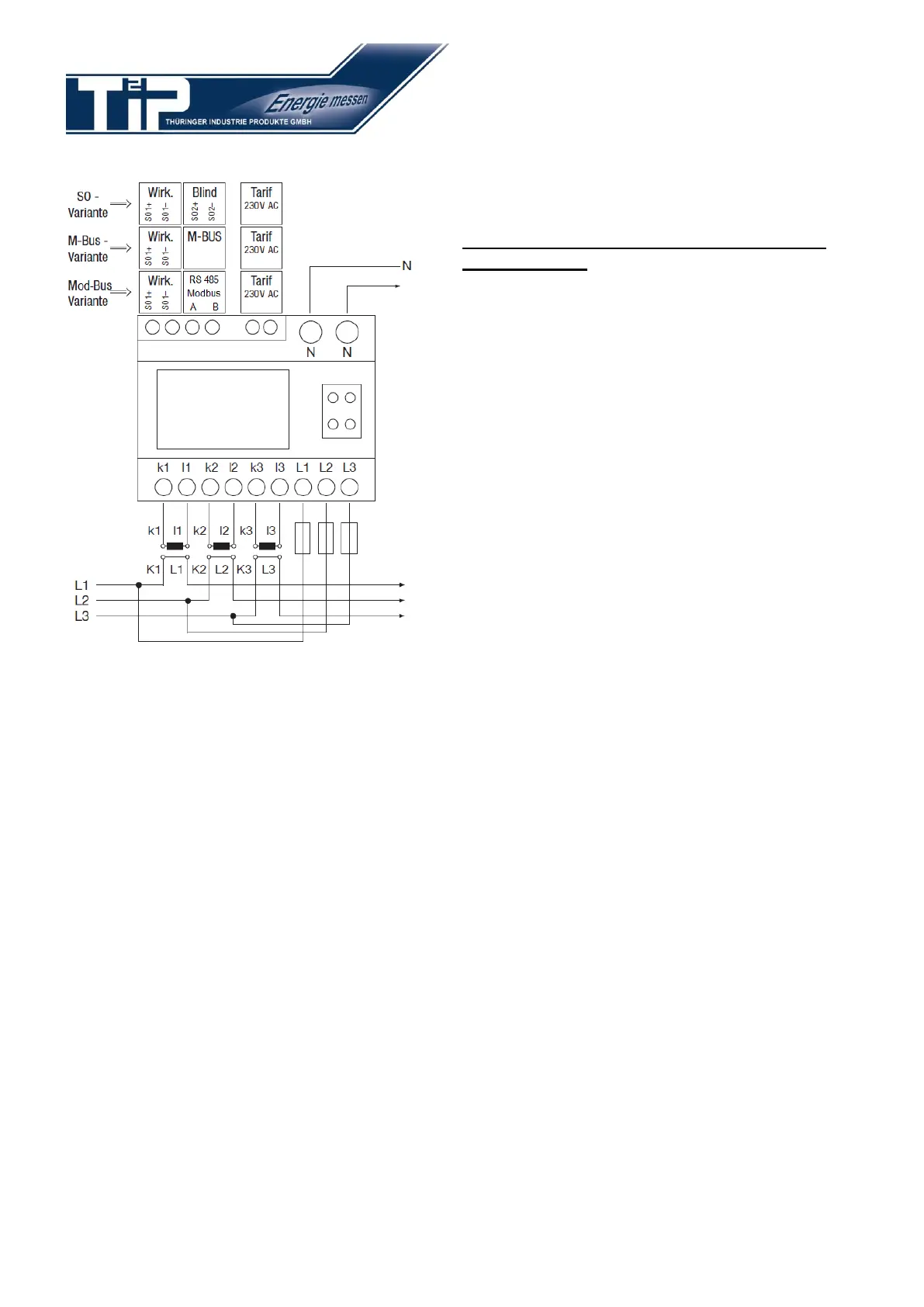

2.3.2 Variaties
SINUS 60 S0 max. stroomsterkte 60 A, een pulsuitgang voor actieve energie, een
pulsuitgang voor reactieve energie
SINUS 60 M-BUS , e M-b - max. stroomsterkte 60 A, een pulsuitgang voor actieve energie en us
interface
SINUS 65 S0 max. stroomsterkte 65 A, een pulsuitgang voor actieve energie, een
pulsuitgang voor reactieve energie
SINUS 65 M-BUS - - max. stroomsterkte 65 A, een pulsuitgang voor actieve energie, een M bus
interface
SINUS 80 S0 max. stroomsterkte 80 A, een pulsuitgang voor actieve energie, een
pulsuitgang voor reactieve energie
SINUS 80 M- - - BUS max. stroomsterkte 80 A, een pulsuitgang voor actieve energie, een M bus
interface
SINUS 85 S0 max. stroomsterkte 85 A, een pulsuitgang voor actieve energie, een
pulsuitgang voor reactieve energie
SINUS 85 M-BUS - - max. stroomsterkte 85 A, een pulsuitgang voor actieve energie, een M bus
interface
