Snelstartgids

MANCHESTER Series

MC12-P

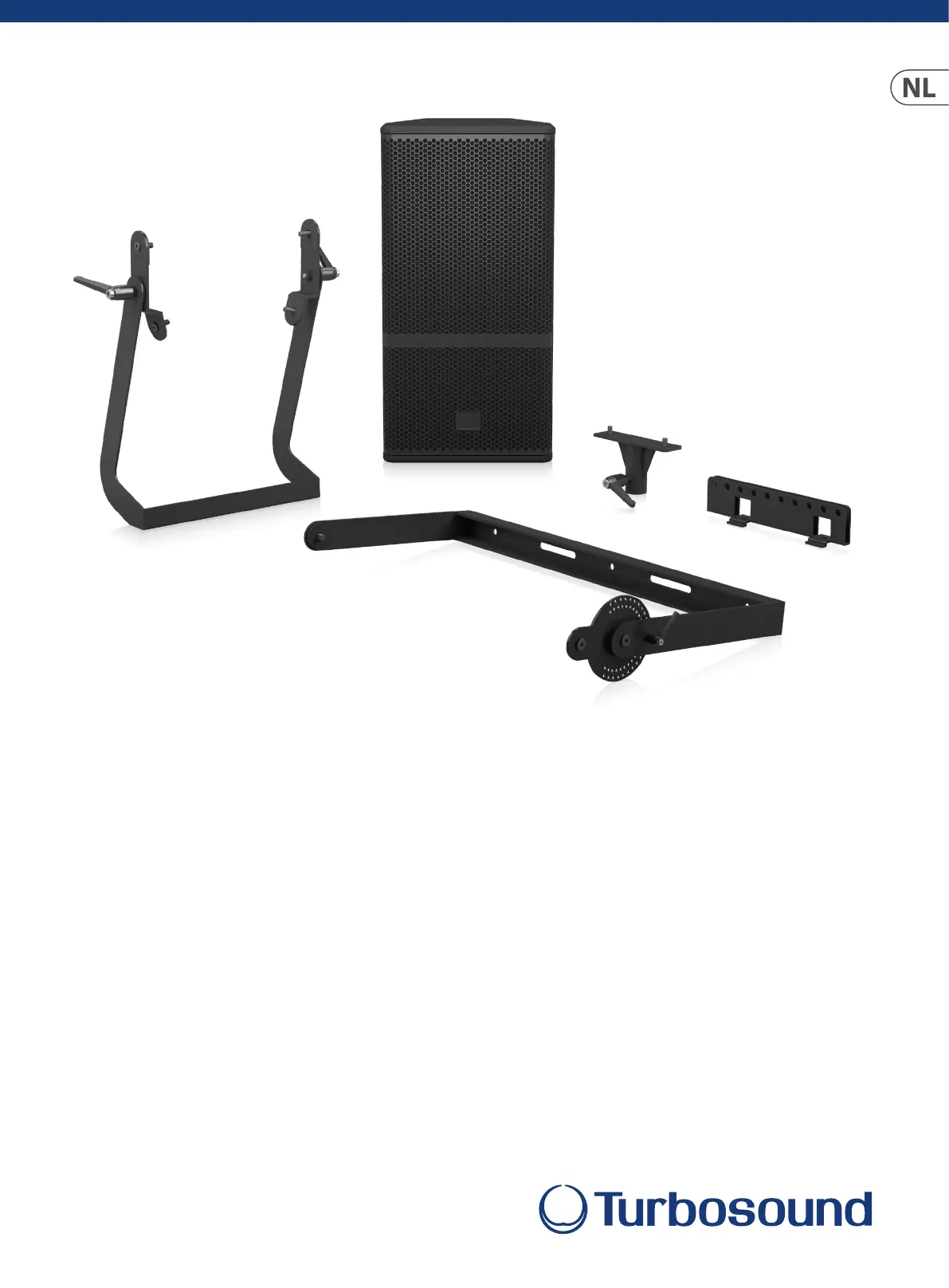

Full Size 12" Point Source Asymmetrical Element for Install and Touring

MC12-P-SB

Swivel Bracket for MC12-P Loudspeakers

MC12-P-YB

Yoke Bracket for MC12-P Loudspeakers

SA-35

Stand Adapter for Turbosound Yoke Brackets to 35mm Speaker Stands

TQ-FB

Fly Bar for TQ and MC12-P Series Loudspeakers

V 0.0

2MANCHESTER MC12-P

Waarschuwing

Aansluitingen die gemerkt zijn met

het symbool voeren een zodanig hoge

spanning dat ze een risico vormen voor elektrische

schokken. Gebruik uitsluitend kwalitatief hoogwaardige,

in de handel verkrijgbare luidsprekerkabels die

voorzien zijn van ¼"TS stekkers. Laat uitsluitend

gekwaliceerd personeel alle overige installatie- of

modicatiehandelingen uitvoeren.

Dit symbool wijst u altijd op belangrijke

bedienings - en onderhoudsvoorschriften

in de bijbehorende documenten.

Wijvragen u dringend de handleiding te lezen.

Attentie

Verwijder in geen geval de bovenste

afdekking (van het achterste gedeelte)

anders bestaat er gevaar voor een elektrische schok.

Het apparaat bevat geen te onderhouden onderdelen.

Reparatiewerkzaamheden mogen uitsluitend door

gekwaliceerd personeel uitgevoerd worden.

Attentie

Om het risico op brand of elektrische

schokken te beperken, dient u te

voorkomen dat dit apparaat wordt blootgesteld aan regen

en vocht. Het apparaat mag niet worden blootgesteld aan

neerdruppelend of opspattend water en er mogen geen

met water gevulde voorwerpen – zoals een vaas – op het

apparaat worden gezet.

Attentie

Deze onderhoudsinstructies zijn

uitsluitend bedoeld voor gekwaliceerd

onderhoudspersoneel. Omelektrische schokken te

voorkomen, mag u geen andere onderhoudshandelingen

verrichten dan in de bedieningsinstructies vermeld staan.

Reparatiewerkzaamheden mogen alleen uitgevoerd

worden door gekwaliceerd onderhoudspersoneel.

1. Lees deze voorschriften.

2. Bewaar deze voorschriften.

3. Neem alle waarschuwingen in acht.

4. Volg alle voorschriften op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het uitsluitend met een droge doek.

7. Let erop geen van de ventilatie-openingen

te bedekken. Plaats en installeer het volgens de

voor- schriften van de fabrikant.

8. Het apparaat mag niet worden geplaatst in de buurt

van radiatoren, warmte-uitlaten, kachels of andere zaken

(ook versterkers) die warmte afgeven.

9. Maak de veiligheid waarin door de polarisatie-

of aardingsstekker wordt voorzien, niet ongedaan.

Eenpolarisatiestekker heeft twee bladen, waarvaner

een breder is dan het andere. Een aardingsstekker heeft

twee bladen en een derde uitsteeksel voor de aarding.

Het bredere blad of het derde uitsteeksel zijn er voor

uw veiligheid. Mocht de geleverde stekker niet in uw

stopcontact passen, laat het contact dan door een

elektricien vervangen.

10. Om beschadiging te voorkomen, moet de

stroomleiding zo gelegd worden dat er niet kan worden

over gelopen en dat ze beschermd is tegen scherpe

kanten. Zorg zeker voor voldoende bescherming aan de

stekkers, de verlengkabels en het punt waar het netsnoer

het apparaat verlaat.

11. Het toestel met altijd met een intacte aarddraad aan

het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een

apparaatstopcontact de functionele eenheid voor het

uitschakelen is, dient deze altijd toegankelijk te zijn.

13. Gebruik uitsluitend door de producent

gespeci- ceerd toebehoren c.q. onderdelen.

14. Gebruik het apparaat

uitsluitend in combinatie

met de wagen, hetstatief,

de driepoot, de beugel of

tafel die door de producent

is aangegeven, of die

in combinatie met het

apparaat wordt verkocht.

Bij gebruik van een wagen dient men voorzichtig te zijn bij

het verrijden van de combinatie wagen/apparaat en letsel

door vallen te voorkomen.

15. Bij onweer en als u het apparaat langere tijd niet

gebruikt, haalt u de stekker uit het stopcontact.

16. Laat alle voorkomende reparaties door vakkundig en

bevoegd personeel uitvoeren. Reparatiewerk-zaamheden

zijn nodig als het toestel op enige wijze beschadigd is

geraakt, bijvoorbeeld als de hoofd-stroomkabel of -stekker

is beschadigd, als er vloeistof of voorwerpen in terecht

zijn gekomen, als het aan regen of vochtigheid heeft

bloot-gestaan, niet normaal functioneert of wanneer het

is gevallen.

17. Correcte afvoer van dit

product: dit symbool geeft aan dat

u dit product op grond van de

AEEA-richtlijn (2012/19/EU) en de

nationale wetgeving van uw land

niet met het gewone

huishoudelijke afval mag

weggooien. Dit product moet na

aoop van de nuttige levensduur naar een ociële

inzamelpost voor afgedankte elektrische en elektronische

apparatuur (AEEA) worden gebracht, zodat het kan

worden gerecycleerd. Vanwege de potentieel gevaarlijke

stoen die in elektrische en elektronische apparatuur

kunnen voorkomen, kan een onjuiste afvoer van afval van

het onderhavige type een negatieve invloed op het milieu

en de menselijke gezondheid hebben. Eenjuiste afvoer

van dit product is echter niet alleen beter voor het milieu

en de gezondheid, maar draagt tevens bij aan een

doelmatiger gebruik van de natuurlijke hulpbronnen.

Voormeer informatie over de plaatsen waar u uw

afgedankte apparatuur kunt inleveren, kunt u contact

opnemen met uw gemeente of de

plaatselijkereinigingsdienst.

18. Installeer niet in een kleine ruimte, zoals een

boekenkast of iets dergelijks.

19. Plaats geen open vlammen, zoals brandende

kaarsen, op het apparaat.

20. Houd rekening met de milieuaspecten van het

afvoeren van batterijen. Batterijen moeten bij een

inzamelpunt voor batterijen worden ingeleverd.

21. Dit apparaat kan worden gebruikt in tropische en

gematigde klimaten tot 45 ° C.

Music Tribe aanvaardt geen aansprakelijkheid voor enig

verlies dat kan worden geleden door een persoon die

geheel of gedeeltelijk vertrouwt op enige beschrijving,

foto of verklaring hierin. Technische specicaties,

verschijningen en andere informatie kunnen zonder

voorafgaande kennisgeving worden gewijzigd. Alle

handelsmerken zijn eigendom van hun respectievelijke

eigenaren. Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Aston Microphones en Coolaudio

zijn handelsmerken of gedeponeerde handelsmerken

van Music Tribe Global Brands Ltd. © Music Tribe Global

Voor de toepasselijke garantievoorwaarden en

aanvullende informatie met betrekking tot de

beperkte garantie van Music Tribe, zie de volledige

details online op community.musictribe.com/pages/

support#warranty.

Belangrijke

veiligheidsvoorschriften

WETTELIJKE ONTKENNING

BEPERKTE GARANTIE

4MANCHESTER MC12-P

Veiligheidsinspecties

Inspecteer de onderdelen en kasten van het riggingsysteem zorgvuldig op defecten of tekenen van schade voordat u doorgaat met het monteren van de te vliegen

array. Indien onderdelen beschadigd of verdacht zijn, of indien er enige twijfel bestaat over de goede werking en veiligheid van de onderdelen, deze NIET GEBRUIKEN

en onmiddellijk buiten gebruik stellen.

Systeemvereisten

De MC12-P is een bi-amp 3-weg luidspreker met een passief netwerk dat wordt gebruikt op de midden- en hoge frequentiebanden, en vereist 2 kanalen van versterker

en DSP in bi-amp-modus. Hij is ook overschakelbaar naar volledig passieve modus die 1 kanaal van versterker en DSP vereist.

Alle luidsprekers uit de Manchester-serie gebruiken uitsluitend Lake-presets via Lab Gruppen PLM+ en D-serie L-platformen. Er worden geen andere versterkers en

DSP-platforms ondersteund.

De Manchester-serie heeft een krachtige maar toch eenvoudige preset-strategie met behulp van de nieuwste functionaliteit van LAKE-software (behandeld verderop

in deze snelstartgids).

Preset-gegevens vindt u via de LAKE LOAD-bibliotheek of kunnen worden gedownload van www.turbosound.com

Aanbevolen Lab Gruppen PLM+ modellen voor touring-toepassingen zijn de PLM12k44 en PLM20k44.

Voor installaties met Lab Gruppen D-serie L-modellen gebruikt u de Lab Gruppen ‘CAFE’-software - beschikbaar voor download op www.labgruppen.com - om de

optimale versterkerconguratie voor uw systeem te bepalen.

Vereisten voor systeembekabeling

Om te voorkomen dat er vermogen van de versterker wordt verspild, moet u een heavy duty-luidsprekerkabel gebruiken met een minimale draaddikte van 2,5

mm² (14 AWG), en bij voorkeur 4 mm² (12 AWG) voor langere trajecten of wanneer de totale ingangsimpedantie van de kast minder dan 8 ohm is. Houd bij extreme

kabellengtes rekening met kabelimpedantie en weerstandsverliezen. Let altijd op de juiste polariteit.

Gebruik originele NEUTRIX SPEAKON-CONNECTORS voor een betrouwbare werking.

Bevestig en ondersteun de luidsprekerkabels van uw versterkers naar de luidsprekerkasten, zodat er geen signicant extra gewicht of zijdelingse kracht op de array

wordt uitgeoefend door de ingangsbekabeling. Ingangskabels of verbindingskabels mogen nooit worden gebruikt om de array te kantelen of op welke manier dan ook

voor rigging worden gebruikt.

Bi-amp-modus

Opmerking: Aangezien de MC12-P-kast in BI-AMP-modus bedraad is (1+/- = LF en 2+/- = MHF), is het zinvol om een van beide te gebruiken (LF: 1 +/- HF: 2 +/- ) of

(LF: 3 +/- HF 4+/-) voor de uitgangspatching vanaf de Lab Gruppen PLM+ versterker

Verplaats de schakelaar op het achterpaneel naar de BI-AMP-positie

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1+/- and 2 +/-

Switch in BI-AMP position

NL4 - NL4 four-conductor cable

with standard wiring

(1+/- to 1+/- and 2+/- to 2+/-)
