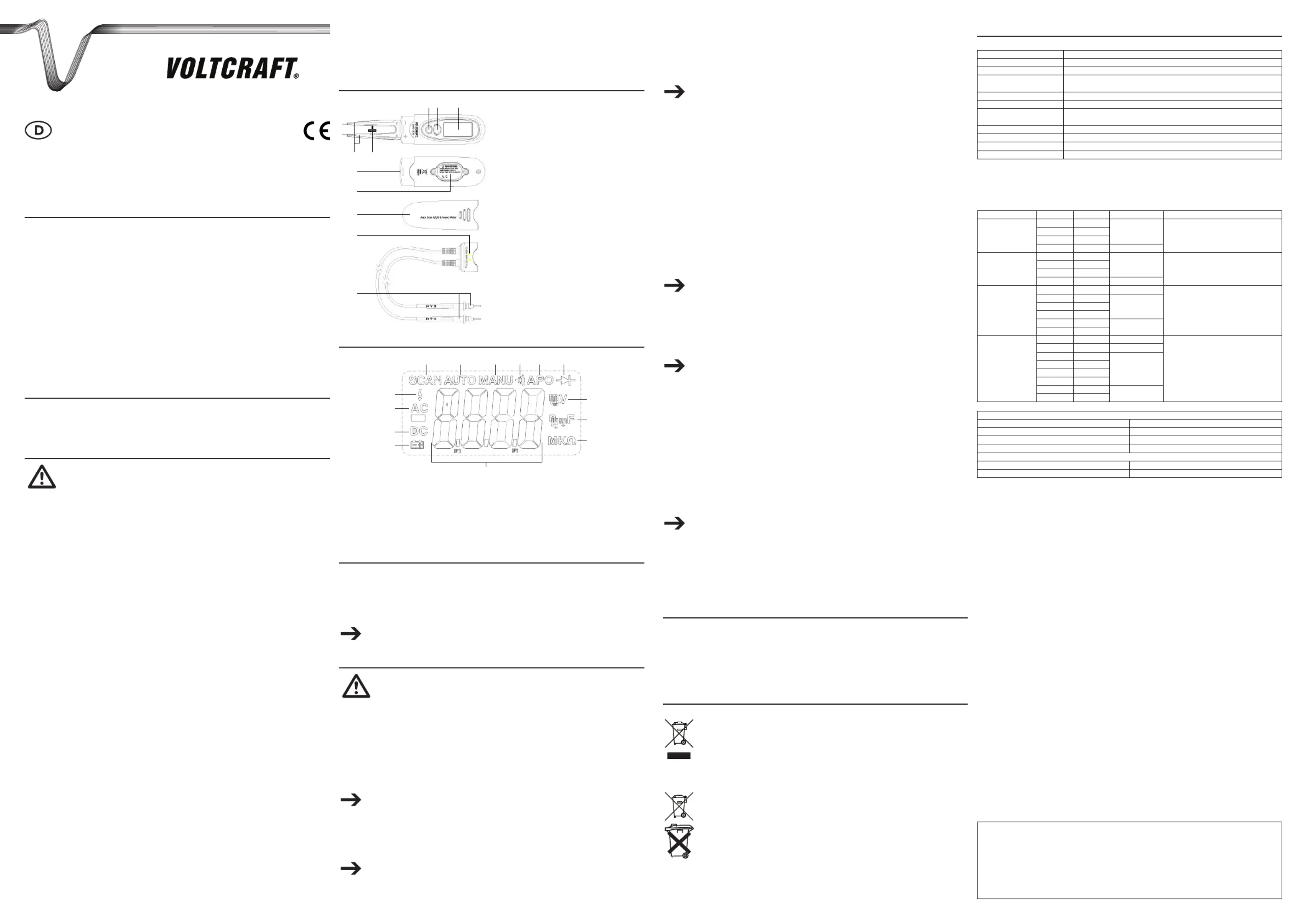

Sida 1/4

BEDIENUNGSANLEITUNG

Version 07/10

SMD-200 RCV-Messgerät

Best.-Nr. 12 30 07

BESTIMMUNGSGEMÄSSE VERWENDUNG1.

Das Produkt eignet sich zur Messung von Spannung, Widerstand, Kontinuität, Kapazität und ist für oberächen-

montierbare Bauteile (SMD) bestimmt. Außerdem eignet sich das Gerät zur Prüfung von Dioden. Das Gerät wird durch

zwei Knopfzellen (Typ LR44) betrieben und ist für die Nutzung in Labors oder Prüfstationen geeignet.

Bei ungünstigen Umgebungsbedingungen dürfen keine Messungen durchgeführt werden. Ungünstige

Umgebungsbedingungen sind:

starke Feuchtigkeit•

Staub, brennbare Gase, Dämpfe oder Lösungsmittel•

Gewitter oder Sturmbedingungen (z.B. sollten starke elektrostatische Felder gemieden werden)•

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen

Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller

hinterlegt.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht

gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung des Produkts

führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag usw. verbunden. Lesen Sie die

Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nachschlagen auf.

LIEFERUMFANG2.

RCV-Messgerät mit abnehmbarer Schutzkappe•

2 x Prüfspitzen (1 x Spannungsprüfer, 1x Widerstands-/Kontinuitäts-/Kapazitäts- und Diodenprüfer)•

2 x Knopfzelle Typ LR44•

Bedienungsanleitung•

SICHERHEITSHINWEISE3.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursachtwerden, erlischt

die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten

der Sicherheitshinweis verursacht werden, übernehmen wir keine Haftung. In solchen Fällen

erlischt die Gewährleistung/Garantie.

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch

das Ausrufezeichen gekennzeichnet.

Personen / Produkt

Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >25 V Wechsel- (AC) bzw. >35 V Gleichspannung •

(DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter einen Lebensgefährlichen

elektrischen Schlag erhalten.

Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en). Führen Sie auf •

keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.

Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse /•

Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, das Messgerät bzw. die Messleitungen, •

Schaltungen und Schaltungsteile usw. unbedingt trocken sind.

Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fern zu halten. •

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen •

Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch •

geschultes Personal verantwortlich zu überwachen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Es darf nicht feucht oder nass •

werden, andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Schützen Sie das Gerät vor elektromagnetischen Feldern, statischen elektrischen Feldern, extremen Temperaturen, •

direkter Sonneneinstrahlung oder Feuchtigkeit.

Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken Vibrationen ausgesetzt werden.•

Führen Sie Messungen nur im stromlosen Zustand durch.•

Sollten Sie Grund zu der Annahme haben, dass der sichere Betrieb nicht länger gewährleistet ist, schalten Sie das •

Gerät aus, und sichern Sie es gegen unbeabsichtigtes Einschalten. Unter folgenden Bedingungen ist der sichere

Betrieb nicht länger gewährleistet:

das Produkt zeigt sichtbare Beschädigungen, -

das Produkt funktioniert nicht mehr, -

das Produkt wurde über einen längeren Zeitraum unter ungünstigen Bedingungen gelagert, -

das Produkt wurde während des Transports schweren Belastungen ausgesetzt. -

Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung angeschlossen •

werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich das Gerät der neuen

Umgebungstemperatur angepasst hat.

Batterien

Achten Sie beim Einlegen der Batterien auf korrekte Polarität.•

Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird, um Schäden durch auslaufende •

Batterien zu vermeiden. Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen,

daher sollten Sie entsprechende Schutzhandschuhe tragen, wenn Sie diese handhaben.

Halten Sie Batterien außerhalb der Reichweite von Kindern. Lassen Sie Batterien nicht achtlos herumliegen, da die •

Gefahr besteht, dass Kinder oder Haustiere diese verschlucken.

Ersetzen Sie stets alle Batterien gleichzeitig. Mischen von alten und neuen Batterien kann zum Auslaufen der •

Batterien und zur Beschädigung des Gerätes führen.

Sorgen Sie dafür, dass Batterien nicht zerlegt, kurzgeschlossen oder ins Feuer geworfen werden. •

Laden Sie niemals Batterien wieder auf. Es besteht Explosionsgefahr!•

Sonstiges

Eine Reparatur des Geräts darf nur durch eine Fachkraft bzw. einer Fachwerkstatt erfolgen.•

Sollten Sie noch Fragen zum Umgang mit dem Gerät haben, die in dieser Bedienungsanleitung nicht beantwortet •

werden, steht Ihnen unser Technischer Support unter folgender Anschrift und Telefonnummer zur Verfügung:

Voltcraft®, 92242 Hirschau, Lindenweg 15, Deutschland, Tel.: 0180 / 586 582 7.

BEDIENELEMENTE4.

1 2 3

Taste „FUNC.“ 1.

Taste „RANGE“ 2.

LC-Display 3.

Einstellrad 4.

Widerstands-/Kontinuitäts-/Dioden-/Kapazitäts-5.

Messspitzen

Messspitzen-Buchse 6.

Batteriefach 7.

Schutzkappe 8.

Spannungs-Messspitzen-Stecker 9.

Spannungs-Messspitzen10.

DISPLAY5.

B C D E F

A Anzeige für Modus „SCAN“ H Messeinheit der Kapazitätsmessung

B Anzeige für automatische Wertebereichswahl I Messeinheit der Widerstandsmessung

CAnzeige für manuelle Wertebereichswahl J Messwert

D Kontinuitätssymbol K Batteriewechselsymbol

EAnzeige für automatische Abschaltfunktion L Symbol für Gleichspannung

F Diodensymbol M Symbol für Wechselspannung

G Messeinheit der Spannung N Hochspannungssymbol

EINLEGEN DER BATTERIEN6.

Wechseln Sie die Batterien aus, sobald in der Anzeige das Batteriewechselsymbol erscheint.1.

Lösen Sie die zwei Schrauben des Batteriefachs mit einem Kreuzschlitzschraubendreher und nehmen Sie den 2.

Batteriefachdeckel heraus.

Setzen Sie zwei Knopfzellen LR44 in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität (“+” = positiv). 3.

Der positive Pol der Knopfzellen muss nach außen zeigen.

Schließen Sie das Batteriefach.4.

Bei einer Betriebsspannung von ca. 2,4 V erscheint auf dem Display das Batteriewechselsymbol.

Wechseln Sie in diesem Fall die Batterien.

INBETRIEBNAHME7.

Trennen Sie das Prüfgerät vor dem Umschalten der Messfunktionen von der Messschaltung. •

Trennen Sie vor der Durchführung von Messungen die Messobjekte von jeder Spannungsquelle

und entladen Sie alle Kondensatoren. Berühren Sie die Messspitzen nicht während des

Betriebs.

Überschreiten Sie niemals die max. Eingangsgrößen, da sonst durch Beschädigung des •

Messgerätes für Sie Lebensgefahr besteht.

Benutzen Sie nur die im Lieferumfang enthaltenen Messspitzen.•

Entnehmen Sie vorsichtig die Schutzkappe vom Gerät.1.

Halten Sie die Taste „FUNC.” für ca. eine Sekunde gedrückt, um das Gerät einzuschalten.2.

Das Gerät schaltet sich automatisch in den Modus „SCAN“. In der Mitte des Displays erscheint „- - - -“ und oben links 3.

im Display erscheint „SCAN“. In diesem Modus wählt das Gerät automatisch den passenden Wertebereich.

Alternativ können Sie mit der Taste „FUNC.“ die gewünschte Messfunktion (Widerstand, Kontinuität, Diode, 4.

Kapazität) manuell wählen. Jedes Drücken schaltet in die nächste Messfunktion.

Der passende Wertebereich für alle Mess-Modi wird automatisch gewählt.

Mit der Taste „RANGE“ können Sie bei der Kapazitäts- und Widerstandsmessung den Wertebereich und die 5.

Dezimalstellen manuell einstellen.

Drehen Sie an dem Einstellrad zwischen den Messspitzen, um den Abstand zwischen den Messspitzen Ihren 6.

Bedürfnissen anzupassen.

Halten Sie die Taste „FUNC.“ für ca. zwei Sekunden gedrückt, um das Gerät auszuschalten und somit die

Batterien zu schonen. Das Gerät schaltet sich nach einer Inaktivität von zehn Minuten automatisch aus.

Widerstand messen

Wenn Sie sich im Modus „SCAN“ benden, drücken Sie die einmal die Taste „FUNC.“. In der Mitte des Displays 1.

erscheint „O.L“, unten rechts im Display erscheint „M Ω“.

Drücken Sie bei Bedarf die Taste „RANGE“, um die Dezimalstellen einzustellen und zwischen MΩ, KΩ und Ω zu 2.

wechseln.

Kontaktieren Sie die Messpunkte mit den Messspitzen. In der Anzeige erscheint der Messwert.3.

Wenn der gemessene Widerstand mehr als 1 MΩ beträgt, dauert es einige Zeit, bis sich die •

Messweranzeige des Prüfgerätes stabilisiert hat.

In einem Überlaufzustand (d.h. bei offenem Messkreis) erscheint in der Anzeige „O.L“.•

Im Modus „SCAN“ können Sie keine Messungen ≥ 60,00 MΩ vornehmen. Stellen Sie in solch einem •

Fall manuell den Modus „Widerstand messen“ ein.

Kontinuität messen

Wenn Sie sich im Modus „SCAN“ benden, drücken Sie die zweimal die Taste „FUNC.“. In der Mitte des Displays 1.

erscheint „OL.“, unten rechts im Display erscheint Ω, oben im Display erscheint das Kontinuitätssymbol.

Kontaktieren Sie die Messpunkte mit den Messspitzen. In der Anzeige erscheint der Messwert.2.

Falls der Widerstand geringer als 30 Ω ist, ertönt ein Signal.3.

Dioden prüfen

Wenn Sie sich im Modus „SCAN“ benden, drücken Sie die dreimal die Taste „FUNC.“. In der Mitte des Displays 1.

erscheint „.OL“, oben rechts im Display erscheint das Diodensymbol und darunter „V“.

Schließen Sie die Messspitze + des Prüfgeräts an die Diode und die Messspitze - and die Kathode an (die Kathode 2.

der Diode ist in der Regel mit einem farbigen Ring oder Punkt gekennzeichnet).

Beim Prüfen einer funktionstüchtigen Diode in Durchlassrichtung wird eine Spannung zwischen ca. 0,25 V 3.

(Germanium) bzw. 0,7 bis 2,0 V (Silizium) gemessen.

Wechseln Sie zum Prüfen der Diode in Sperrrichtung die Position der Messspitzen, sodass die Messspitze + an die 4.

Kathode und die Messspitze – an die Anode angeschlossen ist.

Wenn „O.L” angezeigt wird, ist die Diode in Ordnung. Wird hingegen ein Spannungswert angezeigt,

haben Sie das zu prüfende Bauelement entweder falsch angeschlossen oder es ist kaputt.

Kapazität von Kondensatoren messen

Wenn Sie sich im Modus „SCAN“ benden, drücken Sie die viermal die Taste „FUNC.“. In der Mitte des Displays 1.

erscheint „0.000“, rechts im Display erscheint „n F”.

Schließen Sie die Messspitzen vor dem Messen kurz.2.

Kontaktieren Sie die Messpunkte mit den Messspitzen an. In der Anzeige erscheint der Messwert.3.

Beim Messen einer hohen Kapazität dauert es einige Zeit, bis sich die Messwertanzeige am •

Prüfgerät stabilisiert hat.

Im Modus „SCAN“ können Sie keine Messungen ≥ 6,000 mF vornehmen. Stellen Sie in solch einem •

Fall manuell den Modus „Kapazität von Kondensatoren messen“ ein.

Spannung messen

Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Ziehen Sie vorsichtig die Widerstands-/Kontinuitäts-/Dioden-/1.

Kapazitäts-Messspitzen aus dem Prüfgerät heraus.

Setzen Sie den Stecker der Spannungs-Messspitzen polungsrichtig in die Buchse des Prüfgeräts ein. Achten Sie 2.

dabei auf die +/- Markierung auf der Buchse und auf dem Stecker.

Schalten Sie das Gerät ein.3.

Das Gerät schaltet sich automatisch in den Modus „SCAN“. In diesem Modus erkennt das Gerät automatisch, ob 4.

eine Wechsel- oder Gleichspannung anliegt. Außerdem wird der passende Wertebereich (V oder mV) ermittelt.

Alternativ können Sie mit der Taste „FUNC.“ manuell die Art der Spannung festlegen.5.

Wenn Sie sich im Modus „SCAN“ benden, drücken Sie einmal die Taste „FUNC.“, um eine Wechselspannung zu 6.

messen. Links im Display erscheint „AC“.

Drücken Sie erneut die Taste „FUNC.“, um eine Gleichspannung zu messen. Links im Display erscheint „DC“.7.

Außerhalb des Modus „SCAN“ können Sie mit der Taste „RANGE“ die Dezimalstellen selbst •

bestimmen und zwischen V und mV wählen.

Halten Sie die Taste „RANGE“ für zwei Sekunden gedrückt, um innerhalb des gewählten Modus •

wieder zur automatischen Auswahl des Wertebereichs zurückzukehren.

Ab einer Spannung von • ≥ 30 V AC/DC erscheint auf dem Display das Blitzsymbol, welches

Hochspannung signalisiert.

Entnehmen Sie die Schutzkappen von den Messspitzen und schließen Sie diese kurz.8.

Verbinden Sie die Messspitzen mit dem Messobjekt. Die anliegende Spannung wird im Display angezeigt.9.

INSTANDHALTUNG UND WARTUNG8.

Trennen Sie das Prüfgerät von den Messpunkten und schalten Sie es aus.•

Wischen Sie das Gehäuse außen mit einem sauberen, weichen und trockenen Tuch oder bei starkem Schmutz mit •

einem leicht befeuchteten Tuch ab.

Verwenden Sie keine aggressiven Reinigungsmittel oder chemischen Lösungsmittel. Diese könnten das Gehäuse •

beschädigen.

Üben Sie keinen Druck auf die Anzeige aus. Sie könnte beschädigt oder zerkratzt werden.•

Lassen Sie nach dem Reinigen das Gerät vor einer erneuten Benutzung vollständig trocknen.•

ENTSORGUNG9.

Allgemein

Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyclen, ist

der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für

Elektroschrott zu bringen.

Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer

Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen

Rohstoffwiederverwertung zuzuführen.

Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien

und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/

Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den

Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,

Hg=Quecksilber, Pb=Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde,

unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Somit werden Sie Ihren gesetzlichen Pichten gerecht und tragen zum Umweltschutz bei!

TECHNISCHE DATEN10.

Allgemein

Display (Anzeige): LC-Display bis 6000 (LCD = Flüssigkristallanzeige)

Max. Messrate: 2 Messungen pro Sekunde

Sicherheitsklasse: II (doppelt isoliert)

Max. Spannung im Messkreis

und gegen Erdpotential: 600 V DC/AC RMS

max. Eingangsstrom: 2,5 A

Betriebstemperatur: -10 ºC bis 50 ºC (14 ºF bis 122 ºF) < 70 % Rel. Luftfeuchtigkeit

Temperatur für garantierte

Genauigkeit: 23 ºC ± 5 ºC < 70 % Rel. Luftfeuchtigkeit

Lagertemperatur: -30 ºC bis 60 ºC (-4 ºF bis 140 ºF) < 80 % Rel. Luftfeuchtigkeit

Spannungsversorgung: 2 x 1,5 V/DC Knopfzelle Typ AG13/LR44

Abmessungen (B x H x T): 37 x 23 x 184 mm

Gewicht: 110 g

Messtoleranzen

Angabe der Genauigkeit in ± (% der Ablesung (= reading = rdg) + Anzeigefehler in digits (= dgt = Anzahl der kleinsten

Stellen)). Die Genauigkeit gilt ein (1) Jahr lang bei einer Temperatur von +23°C ± 5°C, bei einer rel. Luftfeuchtigkeit

von kleiner als 70 %, nicht kondensierend.

Funktion Bereich Auösung Genauigkeit Sonstiges

V/DC

(Gleichspannung)

600,0 mV 0,1 mV

± (0,8 % + 2 dgt) Eingangswiderstand: 10 MΩ

max. Eingang: 600 V/DC oder

600 V/AC RMS

6,000 V 1 mV

60,00 V 10 mV

600,0 V 100 mV ± (1,0 % + 4 dgt)

V/AC

(Wechselspannung)

600,0 mV 0,1 mV

± (1,0 % + 4 dgt) Eingangswiderstand: 10 MΩ

max. Eingang: 600 V/DC oder

600 V/AC RMS, 50/60 Hz

6,000 V 1 mV

60,00 V 10 mV

600,0 V 100 mV ± (1,2 % + 6 dgt)

Ω

(Widerstand in Ohm)

600,0 Ω 0,1 Ω ± (0,8 % + 8 dgt)

6,000 kΩ 1 Ω

± (1,5 % + 8 dgt)60,00 kΩ 10 Ω

600,0 kΩ 100 Ω

6,000 MΩ 1 kΩ ± (2,5 % + 8 dgt)

60,00 MΩ 10 kΩ

Kapazität (in Farad)

6,000 nF 1 pF ± (5,0 % + 50 dgt)

60,00 nF 10 pF ± (5,0 % + 7 dgt)

600,0 nF 0,1 nF

± (3,0 % + 5 dgt)

6,000 µF 1 nF

60,00 µF 10 nF

600,0 µF 0,1 µF

6,000 mF 0,001 mF ± (10 % + 10 dgt)

60,00 mF 10,00 mF

Diodentest

Prüfstrom: 1 mA

Prüfspannung: max. 3 V/DC

Auösung: 1 mV

Genauigkeit: ± (10 % + 5 dgt)

Kontinuität

Prüfstrom: max. 1,5 mA

Akustischer Durchgang: < 30 Ω

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®,

Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/ 586 582 7.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderung in Technik und Ausstattung vorbehalten.

V4_0710_02-SB

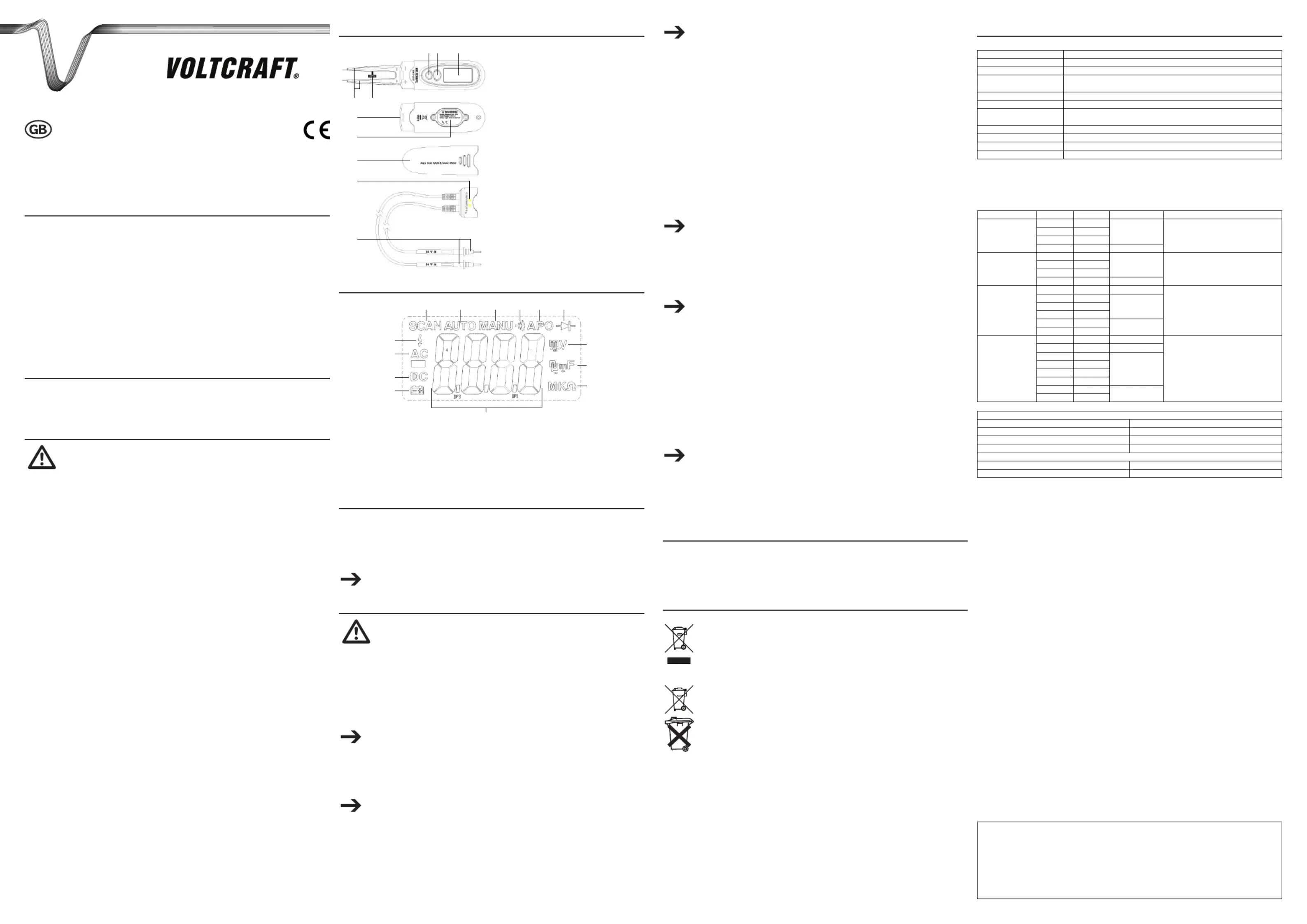

OPERATING INSTRUCTIONS

Version 07/10

SMD-200 RCV measurement device

Item No. 12 30 07

INTENDED USE1.

This device is designed for measuring voltage, resistance, continuity and capacitance, and is for use with surface-

mount devices (SMD). The device can also be used to test diodes. The device runs on two button-cell batteries (LR44

type) and is suitable for use in laboratories and testing stations.

Measurements must not be carried out under unfavourable ambient conditions. Adverse ambient conditions include:

Moisture or excessive humidity•

Dust or combustible gases, vapours or solvents•

Thunderstorms or conditions as during a storm (e.g. strong electrostatic  elds should be avoided)•

This product fulls European and national requirements related to electromagnetic compatibility (EMC).

CE conformity has been veried and the relevant statements and documents have been deposited at the

manufacturer.

Unauthorised conversion and/or modication of the device are inadmissible because of safety and approval reasons

(CE). Any usage other than described above is not permitted and can damage the product and lead to associated

risks such as short-circuit, re, electric shock, etc. Please read the operating instructions thoroughly and keep them

for further reference.

CONTENT OF DELIVERY2.

RCV measurement device with removable protective cap•

2 x probes (1 x voltage probe, 1x resistance/continuity/capacitance and diode probe)•

2 x LR44 type button-cell batteries•

Operating instructions•

SAFETY INSTRUCTIONS3.

We do not assume liability for resulting damages to property or personal injury if the product

has been abused in any way or damaged by improper use or failure to observe these operating

instructions. The warranty/ guarantee will then expire!

The icon with exclamation mark indicates important information in the operating instructions.

Carefully read the whole operating instructions before operating the device, otherwise there is

risk of danger.

Persons / Product

Be especially careful when dealing with voltages higher than 25 V AC or 35 V DC! Even at voltages as low as these, •

there is a danger of fatal electric shock if you touch electric conductors.

Check the measuring device and its measuring lines for any damage before each measurement. Never carry out •

any measurements if the protecting insulation is defective (torn, ripped off, etc.)

To avoid possible electric shock, do not to touch the connections/measuring points to be measured either directly •

or indirectly during measurement.

Make sure that your hands, shoes, clothing, the oor, the measuring device and/or measuring lines, the circuits and •

their parts are always dry.

The product is not a toy and should be kept out of reach of children and pets!•

On commercial premises, the accident prevention regulations of the Association of Industrial Professional •

Associations with respect to electrical systems and operating equipment must be observed.

In schools, training centres, Hobby and DIY workshops, the handling of measuring appliances must be responsibly •

supervised by trained personnel.

The device may only be operated in a closed, dry room. The space may not become damp or wet as this poses a •

risk of electrocution!

The product must not be subjected to heavy mechanical stress or intense vibration.•

The product must not be exposed to electromagnetic elds, static electrical elds, extreme temperatures, direct •

sunlight or dampness.

Measurements shall only be taken if all conductive parts are without any voltage.•

If there is reason to believe that safe operation is no longer possible, put the device out of operation and secure it •

against unintended operation. Safe operation is no longer possible if:

the product shows visible damages, -

the product no longer works and -

the product was stored under unfavourable conditions for a long period of time, -

the product was subject to considerable transport stress. -

The product should not be connected immediately after it has been brought from an area of cold temperature to an •

area of warm temperature. Condensed water might destroy the product. Wait until the product stabilises to adapt to

the new ambient temperature before use.

Batteries

Observe correct polarity while inserting the batteries.•

Remove the batteries if the device is not used for a long period of time to avoid damage through leaking. Leaking •

or damaged batteries might cause acid burns when contact with skin, therefore use suitable protective gloves to

handle corrupted batteries.

Keep batteries out of reach of children. Do not leave the battery lying around, as there is risk, which children or •

pets could swallow it.

Replace all the batteries at the same time. Mixing old and new batteries in the device can lead to battery leakage •

and device damage.

Make sure that batteries are not dismantled, short-circuited or thrown into re.•

Never recharge non-rechargeable batteries. There is a risk of explosion!•

Miscellaneous

Repair works must only be carried out by a specialist/ specialist workshop.•

If you have queries about handling the device, that are not answered in this operating instruction, our technical •

support is available under the following address and telephone number: Voltcraft®, 92242 Hirschau, Lindenweg 15,

Germany, phone 0180 / 586 582 7.

OPERATING ELEMENTS4.

1 2 3

’FUNC.’ button1.

’RANGE’ button2.

LCD3.

Thumb wheel4.

Resistance/continuity/diode/capacitance test prods5.

Test prod connector6.

Battery compartment7.

Protective cover8.

Voltage test prod plug9.

Voltage test prods10.

DISPLAY5.

B C D E F

ADisplay for ‘SCAN’ mode H Measuring unit of capacitance measurement

B Display for automatic value range selection I Measuring unit of resistance measurement

CDisplay for manual value range selection J Measuring value

DContinuity symbol K Battery replacement symbol

E Display for automatic switch-off function LDC voltage symbol

F Diode symbol M AC voltage symbol

GVoltage measurement unit N High voltage symbol

INSERTING THE BATTERIES6.

Replace the batteries once the battery replacement symbol is displayed.1.

Remove the two screws from the battery compartment with a Phillips screwdriver and take off the cover of the 2.

battery compartment.

Insert two LR44 button-cell batteries into the battery compartment. Make sure the polarity is correct (‘+’ = positive). 3.

The button cell’s positive terminal has to face upwards.

Close the battery compartment.4.

An operating voltage of ca. 2.4 V will make the battery replacement symbol appear on the display. When

this occurs, you should change the batteries.

OPERATION7.

Disconnect the tester from the test circuit before changing the measurement function. Before •

measuring, disconnect the measuring objects from any voltage source and discharge all

capacitors. Do not touch the test prods during operation.

Never exceed the max. input values, as any damage to the measuring instrument could put •

users in danger!

Only use the test prods included in delivery.•

Carefully remove the protective cap from the device.1.

Press and hold the ‘FUNC.’ button for around one second to turn the device on.2.

The device automatically switches into ‘SCAN’ mode. The display shows ‘- - - -‘ in the centre and ‘SCAN’ on the 3.

upper left corner. In this mode, the device selects the suitable value range automatically.

Alternatively, you can manually select the desired measuring function (resistance, continuity, diode, capacitance) by 4.

pressing the ‘FUNC.’ button. Each press switches to the next measuring function.

The appropriate value range for all measurement modes is selected automatically.

By pressing the ‘RANGE’ button you can manually set the value range and the decimal places for capacitance and 5.

resistance measurements.

Turn the thumb wheel between the test prods to adjust the distance between the test prods to meet your 6.

requirements.

Press and hold the ‘FUNC.’ button for around two seconds to turn the device off and thus conserve

battery power. The device turns itself off after a ten-minute period of inactivity.

Measuring resistance

When in the ‘SCAN’ mode, press the ‘FUNC.’ button once. ’O.L’ appears in the centre of the display, and on the 1.

bottom right the display shows ‘M Ω’.

If required, press the ’RANGE’ button to set decimal places and to switch between MΩ, KΩ and Ω .2.

Touch the measuring points with the test prods. The display shows the measuring value.3.

If the measured resistance is greater than 1 MΩ, it will take some time for the device’s measurement •

value display to stabilise.

If there is an overrange (i.e. with an open measuring circuit) the display will show ‘O.L’.•

When in ‘SCAN’ mode, measurements ≥ 60.00 MΩ cannot be made. In such a case, manually switch •

to the ‘Measure resistance’ mode.

Measuring continuity

When in the ‘SCAN’ mode, press the ‘FUNC.’ button twice. ’OL.’ is displayed in the centre, on the bottom right ‘Ω, 1.

and at the top of the display the continuity symbol appears.

Touch the measuring points with the test prods. The display shows the measuring value.2.

If the resistance is lower than 30 Ω, a signal sounds.3.

Testing diodes

When in the ‘SCAN’ mode, press the ‘FUNC.’ button three times. ‘OL’ appears in the centre of the display, and on 1.

the top right of the display the diode symbol is shown, with ‘V’ below it.

Connect the tester’s + test prod to the diode and the - test prod to the cathode (the diode’s cathode is usually marked 2.

by a coloured ring or dot).

When testing a functioning diode in forward bias, a voltage of between around 0.25 V (germanium) and/or 0.7 to 3.

2.0 V (silicium) is measured.

To test the diode in reverse bias, change the test prods’ position so that the + test prod is connected to the cathode 4.

and the – test prod to the anode.

The diode is ne if ‘O.L’ is displayed. If, however, a voltage value is displayed, the component to be

measured is either wrongly connected or out of order.

Measuring capacitance of capacitors

When in the ‘SCAN’ mode, press the ‘FUNC.’ button four times. ’0.000’ appears in the centre of the display, and 1.

on the right ‘n F’.

Short the test prods before starting to measure.2.

Contact the measuring points with the test prods. The display shows the measuring value.3.

When measuring high capacitance, it will take some time for the measuring value display to •

stabilise.

When in ‘SCAN’ mode, measurements ≥ 6,000 mF cannot be made. In such a case, manually switch •

to the ‘Measuring capacitance of capacitors’ mode.

Measuring voltage

Make sure the device is turned off. Carefully remove the resistance/continuity/diode/capacitance test prods from the 1.

tester.

Insert the plug of the voltage test prods into the tester’s connector, observing the correct polarity. Observe the connector’s 2.

and the plug’s respective +/- markings.

Switch the device on.3.

The device automatically switches into ‘SCAN’ mode. In this mode, the device automatically detects whether AC or DC 4.

voltage is connected. Moreover, the tting value range (V or mV) will be determined.

Alternatively, you can set the voltage type manually by pressing the ‘FUNC.’ button.5.

When in the ‘SCAN’ mode, press the ‘FUNC.’ button once to measure AC voltage. ’AC’ is displayed on the left side.6.

Press the ‘FUNC.’ button once more to measure DC voltage. ’DC’ is displayed on the left side.7.

When outside the ‘SCAN’ mode, you can freely set the decimal places and switch between V and •

mV by using the ‘RANGE’ button.

Press and hold the ’RANGE’ button for two seconds to revert to automatic selection of the value •

range within the selected mode.

From a voltage of • ≥ 30 V AC/DC the bolt symbol is displayed, which stands for high voltage.

Take the protective caps off the test prods and short the test prods.8.

Connect the test prods to the object to be measured. The connected voltage is displayed.9.

CARE AND MAINTENANCE8.

Disconnect the tester from the test measuring points and turn it off.•

Wipe the housing surface with a clean, soft and dry cloth or, if heavily soiled, with a slightly dampened cloth.•

Do not use aggressive detergents or chemical solvents. They could damage the housing.•

Do not apply pressure on the display. It could be damaged or scratched.•

Make sure the device is completely dry before it is operated again.•

DISPOSAL9.

General In order to preserve, protect and improve the quality of environment, protect human health and utilise

natural resources prudently and rationally, the user should return unserviceable product to relevant

facilities in accordance with statutory regulations.

The crossed-out wheeled bin indicates the product needs to be disposed separately and not as municipal

waste.

Batteries / rechargeable batteries

The user is legally obliged (battery regulation) to return used batteries and rechargeable batteries.

Disposing used batteries in the household waste is prohibited! Batteries/ rechargeable batteries

containing hazardous substances are marked with the crossed-out wheeled bin. The symbol indicates

that the product is forbidden to be disposed via the domestic refuse. The chemical symbols for the

respective hazardous substances are Cd = Cadmium, Hg = Mercury, Pb = Lead.

You can return used batteries/ rechargeable batteries free of charge to any collecting point of your local

authority, our stores or where batteries/ rechargeable batteries are sold.

Consequently you comply with your legal obligations and contribute to environmental protection!

TECHNICAL DATA10.

General information

Display: LC display to 6000 (LCD = liquid crystal display)

Max. measurement rate: 2 measurements per sec.

Safety class: II (double insulation)

Max. voltage in measuring circuit

and against ground potential: 600 V DC/AC RMS

Max. input current: 2.5 A

Operating temperature: -10 ºC to 50 ºC (14 ºF to 122 ºF) < 70 % rel. humidity

Temperature for guaranteed

accuracy: 23 ºC ± 5 ºC < 70 % rel. humidity

Storage temperature: -30 ºC to 60 ºC (-4 ºF to 140 ºF) < 80 % rel. humidity

Power supply: 2 x 1.5 V/DC button-cell type AG13/LR44

Dimensions (W x H x D): 37 x 23 x 184 mm

Weight: 110 g

Measurement tolerances

Statement of accuracy in ± (% of reading (= reading = rdg) + display error in digits (= dgt = no. of the smallest points)).

The accuracy is valid for one (1) year at a temperature of +23°C ± 5°C, and at a relative humidity of less than 70 %,

non-condensing.

Function Range Resolution Accuracy Miscellaneous

V/DC

(direct current)

600.0 mV 0.1 mV

± (0.8 % + 2 dgt) Input impedance: 10 MΩ

max. input: 600 V/DC or

600 V/AC, RMS

6.000 V 1 mV

60.00 V 10 mV

600.0 V 100 mV ± (1.0 % + 4 dgt)

V/AC

(alternating current)

600.0 mV 0.1 mV

± (1.0 % + 4 dgt) Input impedance: 10 MΩ

max. input: 600 V/DC or

600 V/AC RMS, 50/60 Hz

6.000 V 1 mV

60.00 V 10 mV

600.0 V 100 mV ± (1.2 % + 6 dgt)

Ω

(resistance in ohm)

600.0 Ω 0.1 Ω ± (0.8 % + 8 dgt)

6.000 kΩ 1 Ω

± (1.5 % + 8 dgt)60.00 kΩ 10 Ω

600.0 kΩ 100 Ω

6.000 MΩ 1 kΩ ± (2.5 % + 8 dgt)

60.00 MΩ 10 kΩ

Capacitance

(in Farad)

6.000 nF 1 pF ± (5.0 % + 50 dgt)

60.00 nF 10 pF ± (5.0 % + 7 dgt)

600.0 nF 0.1 nF

± (3.0 % + 5 dgt)

6.000 µF 1 nF

60.00 µF 10 nF

600.0 µF 0.1 µF

6.000 mF 0.001 mF ± (10 % + 10 dgt)

60.00 mF 10.00 mF

Diode test

Test current: 1 mA

Test voltage: max. 3 V/DC

Resolution: 1 mV

Accuracy: ± (10 % + 5 dgt)

Continuity

Test current: max. 1.5 mA

Acoustic continuity: < 30 Ω

These operating instructions are published by Voltcraft®,

Lindenweg 15, D-92242 Hirschau/ Germany, Phone +49 180 586 582 7.

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

The operating instructions reect the current technical specications at time of print.

We reserve the right to change the technical or physical specications.

V4_0710_02-SB

MODE D`EMPLOI

Version 07/10

SMD-200 Instrument de mesure RCV

Nº de commande 12 30 07

UTILISATION PRÉVUE1.

Le produit est destiné à la mesure de tension, de résistance, de continuité, de capacité, et est conçu pour les composants

à montage en surface (SMD). Il est utilisable par ailleurs pour le contrôle des diodes. L’appareil est alimenté par deux

piles bouton (de type LR44) et est utilisable en laboratoire ou sur des postes de contrôle.

Les mesures ne doivent pas être effectuées dans des conditions ambiantes défavorables. Les conditions ambiantes

défavorables comprennent :

condensation ou humidité excessive•

poussière ou gaz combustibles, vapeurs ou solvants•

orages ou conditions analogues à celles de l’orage (par exemple les champs électrostatiques forts doivent être •

évités)

Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique

(CEM). Cette conformité a été vériée, et les déclarations et documents en rapport ont été déposés chez le

fabricant.

La conversion et/ou la modication non autorisées de l’appareil ne sont pas permises pour des raisons de sécurité et

d’approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des

risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d’emploi et de

le conserver à titre de référence.

CONTENU D’EMBALLAGE2.

Instrument de mesure RCV à couvercle de protection amovible•

2 pointes de touche (1 détecteur de tension, 1 testeur de résistance/continuité/capacité et de diodes)•

2 piles bouton de type LR44•

Mode d’emploi•

CONSIGNES DE SÉCURITÉ3.

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas

où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d’une

mauvaise utilisation ou d’un non respect de ce mode d’emploi. La garantie en serait d’ailleurs

annulée!

Le point d’exclamation attire l’attention sur une information importante dont il convient de tenir

compte impérativement.

Personnes / Produit

Soyez avant tout très vigilant lors du maniement de tensions alternatives (AC) supérieures à 25V ou de tensions •

continues (DC) supérieures à 35V ! Ces valeurs de tension sont déjà sufsantes pour provoquer un risque

d’électrocution mortel en cas de contact avec des conducteurs électriques.

Avant d’effectuer une mesure, contrôler si votre appareil de mesure et ses cordons de mesure sont intacts. Ne •

procédez jamais à la mesure, si l’isolation protectrice est endommagée (ssurée, déchirée, etc.).

Pour éviter une électrocution, veillez à ne pas toucher pendant la mesure, directement ou indirectement, les •

connexions/points de mesure que vous voulez mesurer.

Veillez impérativement à ce que vos mains, chaussures, vêtements, le sol, l’instrument de mesure et les cordons de •

mesures, les circuits et les éléments de circuit, etc. soient secs.

Le produit n’est pas un jouet et doit être mis hors de portée des enfants et des animaux de compagnie !•

Dans les installations industrielles, il conviendra d’observer les consignes de prévention des accidents relatives aux •

installations et au matériel électriques édictées par les syndicats professionnels.

Dans les écoles et les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils •

électriques doit être surveillée par un personnel responsable, spécialement formé à cet effet.

L’appareil ne doit être utilisé qu’à l’intérieur, dans un endroit sec et clos. La veilleuse ne doit être ni mouillée ni •

humide, autrement il y a danger de décharge électrique mortelle !

Ne soumettez pas ce produit à de fortes contraintes mécaniques ou à d’intenses vibrations.•

Protéger l’appareil contre les champs électromagnétiques, les champs électrostatiques, contre les températures •

extrêmes, l’exposition directe au soleil ou l’humidité.

Prenez des mesures seulement si toutes les parties conductrices sont sans n’importe quel voltage.•

S’il y a raison de penser qu’il n’est plus possible d’utiliser l’appareil en toute sécurité, éteindre le dispositif et le •

verrouiller contre une utilisation intempestive. L’utilisation en toute sécurité n’est plus possible si :

Le produit montre des signes visibles de dommages, -

Le produit ne fonctionne plus et -

Le produit a été stocké dans des conditions défavorables pendant longtemps, -

Le produit a été soumis à de considérables contraintes en cours de transport. -

Le produit ne doit pas être raccordé immédiatement après avoir été ramené d’une zone basse température à une •

zone à température tempérée. L’eau condensée peut détruire le produit. Attendre que le produit se stabilise pour

s’adapter à la nouvelle température ambiante avant utilisation.

Piles

Respectez les polarités lors de la mise en place des piles.•

Retirez les piles si vous n’avez pas à vous servir du appareil pendant une longue période de temps an d’éviter •

qu’elles ne coulent et n’endommagent l’appareil. Des piles endommagées ou qui coulent peuvent provoquer des

brûlures acides en cas de contact avec la peau, manipulez-les à l’aide de gants de protection appropriés.

Gardez les piles hors de portée des enfants. Ne les laissez pas traîner, des enfants ou des animaux seraient •

susceptibles de les avaler.

Changez toutes les piles en même temps. Le mélange de piles neuves et usagées peut amener celles-ci à couler •

ce qui endommagerait l’appareil.

Assurez-vous que les piles ne soient pas disloquées, court-circuitées, ou jetées au feu. •

Ne rechargez jamais les piles non rechargeables. Il y aurait risque d’explosion !•

Divers

La réparations ou de réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé.•

L´appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode d’emploi, nos •

support technique se tient volontiers à votre disposition à l´adresse et au numéro de téléphone suivants:

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tél. 0180/586 582 7.

ELÉMENTS FONCTIONNELS4.

1 2 3

Bouton FUNC.1.

Bouton RANGE2.

Ecran à cristaux liquides3.

Molette de réglage4.

Pointes de mesure de résistance/continuité/diodes/5.

capacité

Douille pour pointes de mesure6.

Compartiment à piles7.

Capuchon protecteur8.

Fiche pour pointes de mesure de tension9.

Pointes de mesure de tension10.

B C D E F

ATémoin du mode SCAN H Unité de mesure de capacité

B Témoin du sélecteur automatique de plage de

valeurs

I Unité de mesure de résistance

CTémoin du sélecteur manuel de plage de valeurs J Valeur de mesure

D Symbole de continuité K Symbole de remplacement des piles

ETémoin de la fonction d’arrêt automatique L Symbole de tension continue

F Symbole diode M Symbole de tension alternative

G Unité de mesure de tension N Symbole de haute tension

MISE EN PLACE DES PILES6.

Remplacez les piles dès que le symbole de remplacement des piles apparaît sur l’écran.1.

Dévissez les deux vis du logement des piles à l’aide d’un tournevis cruciforme et enlevez le couvercle.2.

Introduisez les deux piles bouton LR44 dans leur logement. Veillez à la bonne polarité des connecteurs ‘”+” = plus). 3.

La borne plus des piles bouton doit être orientée vers l’extérieur.

Fermez le logement des piles.4.

Le symbole de remplacement des piles apparaît sur l’écran lorsque la tension de service est descendue

à 2,4 V environ. Si c’est le cas, changez la pile.

UTILISATION7.

Avant de changer de fonction de mesure, débranchez l‘appareil de contrôle de la connexion •

de mesure. Avant de mesurer un objet, débranchez-le de toute source de tension et déchargez

tous les condensateurs. Ne touchez pas les pointes de mesure en cours d‘utilisation.

Ne jamais dépasser les grandeurs d‘entrée maxi car sinon l‘endommagement de l‘appareil de •

mesure entraîne un danger de mort.

Utilisez uniquement les pointes de mesure fournies avec l‘appareil.•

Retirez doucement le couvercle de protection de l‘appareil.1.

Maintenez le bouton FUNC enfoncé pendant une seconde environ pour allumer l‘appareil.2.

L‘appareil passe automatiquement en mode SCAN. L‘écran afche „- - - -“ au centre et SCAN dans le coin supérieur 3.

gauche. Lorsque ce mode est sélectionné, l‘appareil sélectionne automatiquement la plage de valeur appropriée.

Vous pouvez également sélectionner à la main la fonction de mesure choisie (résistance, continuité, diode, capacité) 4.

à l‘aide du bouton FUNC. La fonction de mesure suivante est sélectionnée après chaque pression sur ce bouton.

La plage de valeur appropriée pour tous les modes de mesure est sélectionnée automatiquement.

Le bouton RANGE permet de réaliser un réglage manuel de la plage de valeurs et des décimales pour les mesures 5.

de capacité et de résistance.

Tournez la molette de réglage entre les pointes de mesure pour ajuster l‘écartement de ces dernières en fonction 6.

de vos besoins.

Maintenez le bouton FUNC. enfoncé pendant deux secondes environ pour éteindre l‘appareil et préserver

les piles. L‘appareil s‘éteint automatiquement après une période d‘inactivité de 10 minutes.

Mesure de résistance

Si vous avez activé le mode SCAN, pressez une fois sur le bouton FUNC. L‘écran indique „O.L“ au centre et „M Ω“ 1.

dans le coin inférieur droit.

Pressez si besoin sur le bouton RANGE pour régler les décimales et choisir une unité parmi MΩ, KΩ et Ω.2.

Connectez les points de mesure avec les pointes de mesure. L’écran afche la mesure.3.

Si la valeur mesurée dépasse 1 MΩ, il faut attendre quelques instants pour que la valeur affichée sur •

l‘écran de l‘appareil de contrôle se stabilise.

En cas de dépassement (c‘est-à-dire lorsque le circuit de mesure est ouvert) l‘écran indique O.L.•

Le mode SCAN ne permet pas de réaliser de mesures ≥ 60,00 MΩ. Dans ce cas, rétablissez à la •

main le mode „Mesure de résistance“.

Mesure de continuité

Si vous avez activé le mode SCAN, pressez deux fois sur le bouton FUNC. L’écran indique au centre OL et dans le 1.

coin inférieur droit Ω, tandis que le haut de l’écran affiche le symbole de continuité.

Connectez les points de mesure avec les pointes de mesure. L’écran affiche la mesure.2.

Un signal retentit lorsque la résistance est inférieure à 30 Ω.3.

Contrôle de diodes

Si vous avez activé le mode SCAN, pressez trois fois sur le bouton FUNC. L’écran indique au centre OL et dans le 1.

coin supérieur droit le symbole diode, au-dessus du symbole V.

Connectez le point de mesure + de l’appareil de mesure avec la diode et la pointe de mesure - avec la cathode (la 2.

cathode de la diode est généralement matérialisée par un anneau ou un point de couleur).

Lorsque vous contrôlez une diode multifonctions dans le sens passant, vous mesurez une tension comprise entre 3.

0,25 V environ (germanium) et de 0,7 à 2,0 V (silicium).

Pour contrôler la diode dans le sens bloquant, inversez la position des pointes de mesure de manière à connecter 4.

la pointe de mesure + avec la cathode et la pointe de mesure - avec l’anode.

La diode est en bon état lorsque l’écran indique “O.L”. En revanche, s’il afche une valeur de tension,

cela signie que le composant à contrôler est connecté de manière incorrecte ou qu’il est défectueux.

Mesure de capacité des condensateurs

Si vous avez activé le mode SCAN, pressez quatre fois sur le bouton FUNC. L‘écran indique „0.000“ au centre et 1.

„n F“ à droite.

Court-circuitez les pointes de mesure avant de réaliser la mesure.2.

Connectez les points de mesure avec les pointes de mesure. L’écran afche la mesure.3.

Lorsque vous mesurez une capacité élevée, il est nécessaire de patienter quelques instants jusqu’à •

ce que l’écran indique une mesure stable.

Le mode SCAN ne permet pas de réaliser de mesures ≥ 6,000 mF. Dans ce cas, rétablissez à la •

main le mode “Capacité des condensateurs”.

Mesure de tension

Assurez-vous que l‘appareil est éteint. Débranchez doucement les pointes de mesure de résistance/continuité/diodes/1.

capacité de l‘appareil de contrôle.

Introduisez la che des pointes de mesure de tension dans la douille de l‘appareil de mesure, en respectant la polarité 2.

indiquée. Notez l‘inscription +/- sur la douille et sur la che.

Mettez l’appareil en marche.3.

L‘appareil passe automatiquement en mode SCAN. Dans ce mode, l‘appareil détecte automatiquement si la tension est 4.

alternative ou continue. Par ailleurs, la plage de valeurs (V ou mV) est identiée automatiquement.

Vous pouvez également presser sur le bouton FUNC. pour dénir le type de tension manuellement.5.

Si vous avez activé le mode SCAN, pressez une fois sur le bouton FUNC. pour mesurer une tension alternative. L‘écran 6.

indique AC à gauche.

Pressez à nouveau sur le bouton FUNC. pour mesurer une tension continue. L‘écran indique DC à gauche.7.

Si vous avez choisi un autre mode que le mode SCAN, le bouton RANGE permet de dénir les •

décimales et de choisir V ou mV.

Maintenez le bouton RANGE enfoncé pendant deux secondes pour revenir du mode sélectionné à la •

sélection automatique de la plage de valeurs.

A partir d‘une tension de • ≥ 30 V AC/DC, l‘écran afche le symbole éclair pour signaler une haute

tension.

Retirez les capuchons de protection des pointes de mesure et court-circuitez-les.8.

Connectez les pointes de mesure avec l’objet à mesurer. La tension mesurée est à présent afchée sur l‘écran.9.

NETTOYAGE ET ENTRETIEN8.

Débranchez l’appareil de contrôle des points de mesure et éteignez-le.•

Essuyez l’extérieur du boîtier à l’aide d’un chiffon propre, doux et sec ou, s’il est très sale, à l’aide d’un chiffon •

légèrement humecté.

N’utilisez pas de produit de nettoyage agressif ou de solvant chimique. Ceci pourrait endommager le boîtier.•

N’appuyez pas sur l’écran. Vous risqueriez de l’endommager ou de le rayer.•

Après le nettoyage, attendez que l’appareil soit complètement sec avant de le réutiliser.•

ELIMINATION DES DÉCHETS9.

Général An de préserver, protéger et améliorer la qualité de l’environnement, ainsi que de protéger la santé des êtres

humains et d’utiliser prudemment les ressources naturelles, il est demandé à l’utilisateur de rapporter les

appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements

d’application.

Le logo représentant une poubelle à roulettes barrée d’une croix signie que ce produit doit être apporté à un

point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées

au mieux.

Piles / accumulateurs

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles usagées) de

rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères !

Les piles et accumulateurs qui contiennent des substances nocives sont repérés par les symboles ci-contre

qui indiquent l´interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd

prépondérant sont : Cd=cadmium, Hg=mercure, Pb=plomb.

Vous pouvez rapporter gratuitement vos piles et accus usagés aux centres de récupération de votre

commune, à nos succursales ou à tous les points de vente de piles et d’accumulateurs.

Vous respecterez ainsi vos obligations civiles et contribuerez à la protection de l’environnement !

CARACTÉRISTIQUES TECHNIQUES10.

Généralités

Display (afchage) : Afcheur LCD (LCD = afchage à cristaux liquides)

Fréquence max. de mesure : 2 mesures par seconde

Classe de sécurité : II (double isolation)

Tension maximale dans le circuit

de mesure et contre le potentiel

de terre :

600 V DC/AC RMS

Courant d’entrée maxi : 2,5 A

Température de service : -10 ºC à 50 ºC (14 ºF à 122 ºF) < 70 % humidité relative de l’air

Température garantissant la

précision : 23 ºC ± 5 ºC < 70 % humidité relative de l’air

Température de stockage: -30 ºC à 60 ºC (-4 ºF à 140 ºF) < 80 % humidité relative de l’air

Alimentation : 2 piles bouton 1,5 V de type AG13/LR44

Dimensions (L x H x P) : 37 x 23 x 184 mm

Poids: 110 g

Tolérances de mesure

Indication de précision en ± (pourcentage de lecture (= reading = rdg) + champ d‘afchage en chiffres/digits ( = dgt =

nombre des plus petits chiffres)). La précision est valable pendant un (1) an à une température de +23 °C ± 5 °C, pour

une humidité rel. de l‘air inférieure à 70 %, sans condensation.

Fonction Plage Résolution Précision Divers

V/DC

(tension continue)

600,0 mV 0,1 mV

± (0,8 % + 2 dgt) Impédance d’entrée : 10 MΩ

Entrée max. : 600 V/DC ou

600 V/AC RMS

6,000 V 1 mV

60,00 V 10 mV

600,0 V 100 mV ± (1,0 % + 4 dgt)

V/AC

(tension alternative)

600,0 mV 0,1 mV

± (1,0 % + 4 dgt) Impédance d’entrée : 10 MΩ

Entrée max. : 600 V/DC ou

600 V/AC RMS, 50/60 Hz

6,000 V 1 mV

60,00 V 10 mV

600,0 V 100 mV ± (1,2 % + 6 dgt)

Ω

(résistance en ohms)

600,0 Ω 0,1 Ω ± (0,8 % + 8 dgt)

6,000 kΩ 1 Ω

± (1,5 % + 8 dgt)60,00 kΩ 10 Ω

600,0 kΩ 100 Ω

6,000 MΩ 1 kΩ ± (2,5 % + 8 dgt)

60,00 MΩ 10 kΩ

Capacité (en Farad)

6,000 nF 1 pF ± (5,0 % + 50 dgt)

60,00 nF 10 pF ± (5,0 % + 7 dgt)

600,0 nF 0,1 nF

± (3,0 % + 5 dgt)

6,000 µF 1 nF

60,00 µF 10 nF

600,0 µF 0,1 µF

6,000 mF 0,001 mF ± (10 % + 10 dgt)

60,00 mF 10,00 mF

Test de diodes

Courant d´essai : 1 mA

Tension d’essai : max. 3 V/DC

Résolution : 1 mV

Précision : ± (10 % + 5 dgt)

Continuité

Courant d´essai : max. 1,5 mA

Passage acoustique : < 30 Ω

Cette notice est une publication de la société Voltcraft®,

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180 586 582 7.

saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le

réimprimer, même par extraits.

Cette notice est conforme à la réglementation en vigueur lors de l´impression.

Données techniques et conditionnement soumis à modications sans aucun préalable.

V4_0710_02-SB

Produktspecifikationer

Varumärke:	Voltcraft
Kategori:	Multimeter
Modell:	SMD-200

Behöver du hjälp?

Om du behöver hjälp med Voltcraft SMD-200 ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Multimeter Voltcraft Manualer

Voltcraft VC870 Bruksanvisning

21 Oktober 2024

Voltcraft VC-450 E Bruksanvisning

5 Oktober 2024

Voltcraft PMM 3005-20 Bruksanvisning

1 Oktober 2024

Voltcraft VC-13A Bruksanvisning

28 September 2024

Voltcraft VC321 Bruksanvisning

21 September 2024

Voltcraft VC331 Bruksanvisning

21 September 2024

Voltcraft VC371 Bruksanvisning

21 September 2024

Voltcraft VC171 Bruksanvisning

16 September 2024

Voltcraft DT-TEST-KIT 150 Bruksanvisning

16 September 2024

Voltcraft VC-655 BT Bruksanvisning

16 September 2024

Multimeter Manualer

Nyaste Multimeter Manualer

PCE Instruments PCE-123 Bruksanvisning

23 Oktober 2024

Kyoritsu KEW1021R Bruksanvisning

18 Oktober 2024

Keithley DMM6500 Bruksanvisning

18 Oktober 2024

Testboy TB 65 Bruksanvisning

17 Oktober 2024

PCE Instruments PCE-228 Bruksanvisning

16 Oktober 2024

PCE Instruments PCE-PHM 14 Bruksanvisning

16 Oktober 2024

PCE Instruments PCE-LT 15 Bruksanvisning

16 Oktober 2024

PCE Instruments PCE-ITM 20 Bruksanvisning

16 Oktober 2024

PCE Instruments PCE-IT 200 Bruksanvisning

16 Oktober 2024

Flir DM166 Bruksanvisning

9 Oktober 2024
