Sida 1/2

SR420

PT420

HT420

Ein/Aus Taste

On/Off button

Touche Marche/Arrêt

Tasto ON/OFF

Tecla Con/Des

Botão Ligar/Desligar

Lautstärkeregler

Volume control

Réglage du volume sonore

Manopola di regolazione volume

Regulador de volumen

Regulador de volume

RF OK leuchtet, wenn der Empfänger ein Signal ausreichender Stärke empfängt; bei keinem oder

zu schwachem Signal leuchtet RF OK nicht

RF OK lights up if the receiver is receiving a sufficiently strong signal; RF OK will not light up if a

signal is not being received or the signal is too weak

RF OK est allumé lorsque le récepteur reçoit un signal de puissance suffisante ; en cas d'absence

de signal ou de signal trop faible, RF OK ne s'allume pas

RF OK: questo LED si illumina se viene ricevuto un segnale di intensità adeguata, mentre non si

illumina se non viene ricevuto alcun segnale oppure se l'intensità del segnale è insufficiente

RF OK se enciende cuando el receptor recibe una señal lo bastante fuerte; si no hay señal o ésta

es muy débil, el RF OK no se enciende

A luz RF OK acende quando o receptor recebe um sinal com intensidade suficiente; se não for

recebido nenhum sinal ou se este for fraco, a luz RF OK não acende

1: 2: 3:

Only for frequencies designed for use in the USA.

(Receiver complies to Part 15, transmitter to Part 74):

CLIP leuchtet wenn der Audiopegel zu hoch ist

CLIP lights up if the audio level is too high

CLIP est allumé lorsque le niveau audio est trop élevé

CLIP: questo LED si illumina se il livello audio è troppo elevato

CLIP se enciende cuando los niveles de audio son demasiado elevados

A luz CLIP acende se o nível de áudio for demasiado alto

5: CHANNEL zum Einstellen von bis zu 8 verschiedenen Kanälen

CHANNEL for selecting up to 8 different channels

CHANNEL pour le réglage de 8 canaux au maximum

CHANNEL manopola che consente di impostare fino ad 8 canali diversi

CHANNEL para la sintonización de hasta 8 canales distintos

Botão CHANNEL para definir até 8 canais diferentes

GAIN Schieberegler zum Einstellen der Eingangsempfindlichkeit

GAIN slide control for setting input sensitivity

Curseur GAIN pour le réglage de la sensibilité d'entrée

Cursore GAIN per la regolazione della sensibilità di ingresso

GAIN Fader para ajustar la sensibilidad de entrada

Botão deslizante GAIN para definir a sensibilidade de entrada

Kontroll-LED für Betriebsbereitschaft und Batteriekapazität

LED indicating readiness for operation and battery capacity

DEL de contrôle pour l'état opérationnel et le niveau de charge des piles

LED di controllo dello stato di carica e della capacità della batteria

LED de control para la disponibilidad de servicio y la capacidad de la batería

LED de controlo da operacionalidade e da capacidade das pilhas

Ein/Aus Schieberegler mit MUTE-Funktion

On/Off slide control with MUTE function

Curseur Marche/Arrêt avec fonction MUTE

Cursore ON/OFF con funzione MUTE

Conectar/Desconectar el fader con función MUTE

Botão deslizante Ligar/Desligar com função MUTE (silêncio)

Mini-XLR-Eingangsbuchse

Mini-XLR input jack

Fiche d'entrée mini XLR

Mini-presa di ingresso XLR

Clavija de entrada mini-XLR

Tomada de entrada XLR mini

10: Gürtelspange

Belt clip

Agrafe de ceinture

Clip per cintura

Hebilla de cinturón

Gancho para cinto

11:

Batteriefachdeckel

Battery compartment cover

Couvercle du compartiment des piles

Scomparto batterie

Tapa de la batería

Tampa do compartimento das pilhas

12:

11 12

Nur für Frequenzbänder für den Gebrauch in EC:

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie

können die Konformitätserklärung auf www.akg.com oder per E-Mail an sales@akg.com

anfordern.

Only for frequency bands designed for use in the EC:

This product conforms to the standards listed in the Declaration of Conformity. To order a

free copy of the Declaration of Conformity, visit www.akg.com or contact sales@akg.com.

Conçu uniquement pour les bandes à fréquence, pour une utilisation dans la CE:

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous

pouvez prendre connaissance en consultant le site www.akg.com ou en adressant un e-mail

à sales@akg.com.

Solo per bande di frequenza designate per l'uso nella CE:

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è

disponibile al sito www.akg.com oppure all'indirizzo email sales@akg.com.

Sólo para bandas de frecuencia diseñadas para uso en la CE:

Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta

última está disponible en el sitio www.akg.com o puede ser solicitada al correo electrónico

sales@akg.com.

Apenas para bandas de frequência concebidas para uso na CE:

Este produto corresponde às normas citadas na declaração de conformidade, que pode

pedir na nossa página da web www.akg.com, ou enviando-nos um email para

sales@akg.com.

Weitere Informationen finden Sie in der Bedienungsanleitung als PDF Download unter

www.akg.com.

Further information can be found in the operating instructions as a PDF download from

www.akg.com.

Pour toutes informations complémentaires, consulter la Notice d'utilisation à télécharger au

format PDF sur le site www.akg.com.

Ulteriori informazioni sono disponibili nelle istruzioni per l'uso, scaricabili in formato PDF dal

sito www.akg.com.

Obtendrá más información en el manual de funcionamiento que puede descargar en formato

PDF en www.akg.com.

Para mais informações transfira o manual de instruções em PDF a partir do site www.akg.com.

Passen Sie den Audiopegel mit dem Volume-Button an Ihr angeschlossenes Gerät

an. Für optimale Ergebnisse empfehlen wir einen möglichst hohen Eingangspegel

um einen optimalen Signal-Rauschabstand zu erhalten. Beachten Sie jedoch, dass

die Pegelanzeige auch bei lautem Besprechen des Mikrofons nie in den roten

Bereich gerät, da es sonst zu unangenehm klingenden Verzerrungen kommen

kann. Erhöhen Sie den Eingangspegel vorsichtig bis die Pegelanzeige gerade nicht

rot aufleuchtet.

Adjust the audio level using the Volume control on the instrument you have

connected. For best results we recommend using the highest possible input level

in order to obtain the best possible signal-to-noise ratio. However, even when

someone is speaking loudly into the microphone you should take care to ensure

that the level indicator never moves into the red zone; failure to do so can result in

unpleasant distortion. Carefully increase the input level until the level indicator is

just below the red zone.

Adaptez le niveau audio avec le bouton de volume à votre appareil raccordé. Pour

les meilleurs résultats, nous recommandons un niveau d'entrée le plus élevé

possible pour obtenir un rapport signal/bruit optimal. Veiller toutefois à ce que

l'indicateur de niveau ne passe pas dans la zone rouge en parlant fort devant le

microphone afin de ne pas risquer de distorsions désagréables. Augmenter

lentement le niveau d'entrée jusqu'à ce que l'indicateur de niveau ne passe pas

au rouge.

Regolare il livello audio mediante il tasto di regolazione volume in funzione del tipo

di apparecchio collegato. Per risultati ottimali, si consiglia un livello d'ingresso il

più alto possibile per garantire un rapporto segnale/rumore ottimale. Accertarsi

comunque che l'indicatore di livello non si trovi mai nell'area rossa, anche quando

si parla nel microfono a voce alta, in quanto in caso contrario potrebbero

verificarsi spiacevoli distorsioni sonore. Aumentare gradualmente il livello

d'ingresso finché l'indicatore di livello non risulta più illuminato di rosso.

Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci riserviamo il diritto di

effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.

Technische Änderungen vorbehalten.

www.akg.com

For other products and distributors worldwide visit www.akg.com

13: GAIN Potentiometer zum Anpassen des Eingangspegels

GAIN potentiometer for adjusting the input level

Potentiomètre GAIN pour l'adaptation du niveau d'entrée

Potenziometro GAIN per la regolazione del livello di ingresso

GAIN Potenciómetro para ajustar los niveles de entrada

Potenciómetro GAIN para adaptar o nível de entrada

Volume Configuration - Audio-Mixer

Printed in China (P.R.C.)

CONTENT Page

Controls 1

Setting Up 2

Operation 2

Tips & Tricks 3

Volume Configuration 4

Controls: SR420 - HT420 - PT420

Page 1Page 4

Regule los niveles de audio con el botón de volumen en su equipo conectado. Para

unos resultados óptimos, le recomendamos unos niveles de entrada lo más altos

posible para conseguir la mejor relación señal/ruido. Sin embargo, tenga en

cuenta que el nivel de audio nunca llega a la zona roja incluso aunque se hable

alto en el micrófono, p1-ya que de lo contrario puede provocar distorsiones que

suenen desagradables. Aumente los niveles de entrada con cuidado hasta que los

niveles de audio dejen de encenderse de color rojo.

Adapte o nível de áudio com o botão de volume do aparelho ligado. Para melhores

resultados, recomendamos que regule o nível de entrada para o mais alto

possível, de modo a obter uma relação sinal-ruído ideal. No entanto, não permita

que o indicador de nível atinja a zona vermelha, mesmo quando fala em voz alta

ao microfone, uma vez que pode ocorrer uma distorção desagradável do som.

Aumente o nível de entrada lentamente até que o indicador de nível deixe de

acender a vermelho.

01/14/5041325_A

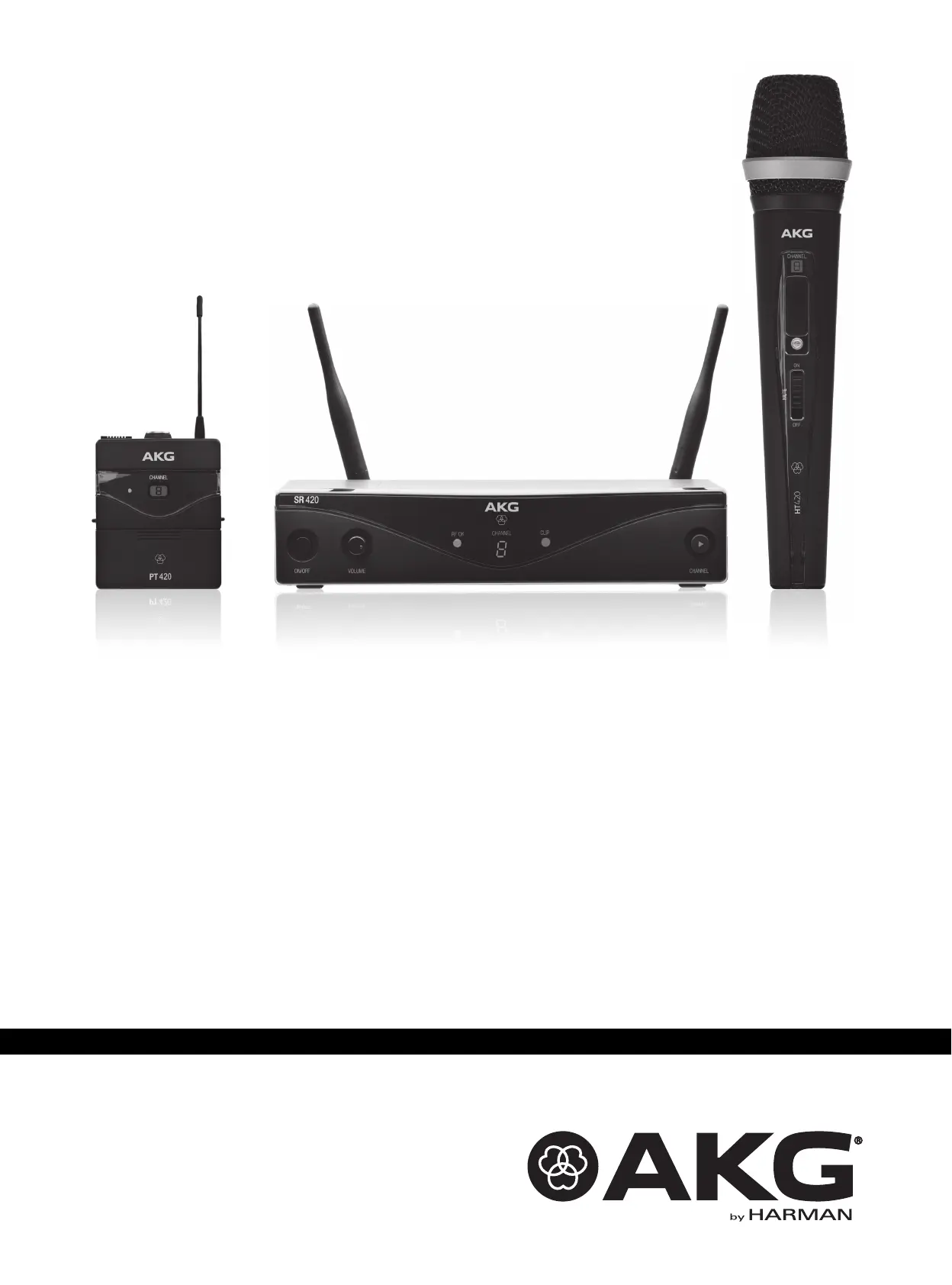

WMS 420 Quick Start Guide

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to Parts 74 and 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This

equipment generates, uses, and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

- Consult the dealer or an experienced radio/TV technician for help.

Shielded cables and I/O cords must be used for this equipment to comply with the relevant

FCC regulations.

Changes or modifications not expressly approved in writing by AKG Acoustics may void the

user’s authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions: (1) this device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired

operation.

FCC Statement:

Ladekontakte

Charging contacts

Pôles de charge

Contatti di carica

Contactos de carga

Contatos de carga

14:

Display zeigt den eingestellten Kanal an

Display shows which channel has been selected

L'écran affiche le canal réglé

Il canale impostato viene visualizzato sul display

La pantalla indica el canal ajustado

O visor mostra o canal definido

Antennen anschließen

Connect antennas

Connecter antennes

Collegare le antenne

Conectar antenas

Conectar as antenas

Tips & Tricks

HIGH

LOW

GAIN

< 5 cm

Bei Mikrofonen mit einer nierenförmigen Richtcharakteristik erfolgt die größte

Dämpfung des Schalls bei 180°. Deshalb werden diese Mikrofone bevorzugt

eingesetzt, wo sich eine Störschallquelle oder ein Lautsprecher unmittelbar

gegenüber dem Sprecher befindet. Ein Besprechungsabstand unter 5 cm verleiht

Ihrer Stimme einen voluminösen und bassbetonten Klang.

In the case of microphones with a cardioid polar pattern, most sound attenuation

occurs at 180°. These microphones should therefore preferably be used where there

is an interference noise source or a loudspeaker directly opposite the speaker.

Holding the microphone less than 5 cm from your mouth will give your voice a

voluminous and punchy quality.

Sur les microphones à directivité cardioïde, la plus grande atténuation du son

intervient à 180°. C'est pour cette raison que l'utilisation de ces microphones est

privilégiée lorsqu'une source d'interférences sonores ou un haut-parleur se trouve

juste en face de l'orateur. Une distance d'utilisation inférieure à 5 cm donne à votre

voix un son bas et caverneux.

Nei microfoni con direttività cardioide, la massima attenuazione del suono viene

prodotta a 180°. Questi tipi di microfoni vengono quindi preferibilmente impiegati nel

caso in cui una fonte di disturbo sonoro oppure un altoparlante siano posti

direttamente di fronte a colui che parla. Una distanza microfonica inferiore a 5 cm

conferisce alla voce un suono voluminoso, dai bassi accentuati.

En micrófonos con patrón polar cardioide se consigue un mayor amortiguamiento de

las ondas a 180º. Por eso es preferible utilizar estos micrófonos, en los que una

fuente de perturbación del sonido se encuentra justo en frente del locutor. Si habla a

menos de 5 cm, su voz adquirirá un tono voluminoso de bajos acentuados.

Nos microfones com padrão direccional cardióide, a atenuação do som é maior a

180°. Por este motivo, estes microfones são preferencialmente utilizados quando

uma fonte de ruído ou um altifalante se encontra mesmo à frente do utilizador. Ao

falar a menos de 5 cm do microfone, a voz fica com um tom volumoso e grave.

Empfänger an symmetrischen a Eingang anschließen!ODER

Connect receiver to a balanced unbalanced input!OR

Brancher le récepteur à l'entrée symétrique à l'entrée asymétrique !OU

Collegare il ricevitore all'ingresso simmetrico assimmetrico!OPPURE

Conectar el receptor a la entrada simétrica asimétrica!O

Ligue o receptor a uma entrada simétrica assimétrica!OU

symmetrischen

max. 3 m

Empfänger an das Netz anschließen und Batterien in den Sender einlegen.

Connect receiver to the mains and insert batteries in the transmitter.

Raccorder le récepteur au réseau et placer les piles dans l'émetteur.

Collegare il ricevitore alla rete e inserire le batterie nel trasmettitore.

Conectar el receptor a la red y colocar las baterías en el emisor.

Ligue o receptor à corrente e coloque pilhas no transmissor.

Instrument oder Mikrofon an den Mini-XLR-Stecker des Taschensenders anschließen.

Connect instrument or microphone to the mini-XLR jack of the pocket transmitter.

Brancher l'instrument ou le microphone à la fiche mini XLR de l'émetteur de poche.

Collegare lo strumento o il microfono al mini-connettore XLR del trasmettitore portatile.

Conectar el instrumento o micrófono en la clavija mini-XLR del transmisor portátil.

Ligue o instrumento ou o microfone à tomada XLR mini do transmissor portátil.

SQUELCH Regler auf Minimum stellen.

Set SQUELCH control to minimum.

Placer le bouton SQUELCH sur le minimum.

Regolare la manopola SQUELCH sul livello minimo.

Colocar el regulador SQELCH al mínimo.

Coloque o regulador SQUELCH no mínimo.

Setting Up

< 35°

Empfänger und Sender auf den gleichen Kanal stellen.

Tune receiver and transmitter to the same channel.

Régler le récepteur et l'émetteur sur le même canal.

Impostare il ricevitore e il trasmettitore sullo stesso canale.

Ajustar el emisor y el receptor en el mismo canal.

Coloque o transmissor e o receptor no mesmo canal.

Grün: Batterie ist ok und der Sender betriebsbereit; Rot: Batterie bald austauschen; Kein Aufleuchten: Batterie austauschen

Green: Battery is OK and transmitter is operational; Red: Replace battery soon; Does not light up: Replace battery now

Vert : La pile est en ordre et l'émetteur est prêt à l'emploi ; Rouge : Remplacer bientôt la pile ; Éteint : Remplacer la pile

Il LED si illumina di verde: Buon livello di carica della batteria e trasmettitore pronto per l'uso; Il LED si illumina di rosso: Carica

ridotta; Il led non si illumina: Sostituire la batteria

Verde: La batería está bien y el emisor está listo; Rojo: Cambiar la batería pronto; Ningún destello: Cambiar la batería

Verde: A pilha está ok e o transmissor está operacional; Vermelho: A pilha deve ser substituída brevemente; Sem luz: Substitua a pilha

Lassen Sie nie mehr als 2 Personen in ein Mikrofon singen. Der Einfallswinkel sollte

nie größer als 35° sein!

Never let more than 2 people sing into one microphone. The angle of incidence

should never be more than 35°!

Ne laissez jamais plus de 2 personnes chanter sur le même microphone. L'angle

d'incidence ne doit jamais excéder 35° !

Non lasciare mai cantare più di 2 persone per microfono. L'angolo di incidenza non

deve mai essere superiore a 35°!

No deje que canten nunca más de dos personas en el micrófono. El ángulo de

incidencia nunca debe ser superior a los 35º!

Não permita que mais do que 2 pessoas cantem num microfone. O ângulo de

incidência não deve nunca ser superior a 35°!

Eingangsempfindlichkeit am Taschensender PT420, mit dem im Batteriefachdeckel

integrierten Schraubenzieher, und am Handsender HT420, mit dem Schieberegler

unter der Gummiabdeckung, einstellen:

Wenn CLIP häufig leuchtet, GAIN am HT420 auf “LOW” und das Potentiometer am

PT420 kleiner stellen.

Wenn RF OK erlischt, wird kein Signal empfangen. Abstand zwischen Sender und

Empfänger verkleinern bzw. SQUELCH Regler solange gegen den Uhrzeigersinn

drehen, bis RF OK wieder leuchtet.

Adjust the input sensitivity on the PT420 pocket transmitter using the screwdriver

included in the battery compartment cover; on the HT420 manual transmitter, use the

slide control under the rubber cover:

If CLIP lights up frequently, set the GAIN on the HT420 to "LOW" and reduce the

potentiometer setting on the PT420.

If RF OK goes out, it means that no signal is being received. Reduce distance

between transmitter and receiver or turn SQUELCH control knob counter-clockwise

until RF OK lights up again.

Régler la sensibilité d'entrée sur l'émetteur de poche PT420 avec le tournevis intégré

au couvercle du compartiment des piles et avec le curseur situé sous le cache en

caoutchouc pour l'émetteur portable HT420 :

Lorsque CLIP est souvent allumé, réduire GAIN sur le HT420 sur la position « LOW »

et baisser le potentiomètre sur le PT420.

Lorsque RF OK s'éteint, aucun signal n'est reçu. Réduire la distance entre l'émetteur

et le récepteur ou tourner le bouton SQUELCH en sens inverse des aiguilles d'une

montre jusqu'à ce que RF OK s'allume à nouveau.

Regolare la sensibilità di ingresso del trasmettitore portatile PT420 utilizzando il

cacciavite integrato nello scomparto batterie e la sensibilità di ingresso del

trasmettitore a mano HT420 utilizzando il cursore presente sotto la protezione in

gomma:

se il LED CLIP si illumina di frequente, impostare il cursore GAIN del trasmettitore

HT420 sul livello "LOW" e il potenziometro del trasmettitore PT420 su un livello

inferiore.

Quando il LED RF OK si spegne, non viene ricevuto alcun segnale. Ridurre la distanza

fra trasmettitore e ricevitore oppure ruotare il regolatore SQUELCH in senso antiorario

fino a quando non si accende nuovamente RF OK.

En el transmisor portátil PT420, ajuste la sensibilidad de entrada con el destornillador

integrado en la tapa de la batería, y en el emisor de mano HT420, con el fader de

debajo del revestimiento de goma.

Si el CLIP se enciende frecuentemente, reduzca el GAIN del HT420 a "LOW" y el

potenciómetro del PT420.

Si se apaga el RF OK, no recibirá ninguna señal. Reducir la distancia entre el emisor y

el receptor o girar el regulador SQUELCH en sentido contrario a las agujas del reloj

hasta que RF OK vuelva a iluminarse.

Defina a sensibilidade de entrada no transmissor portátil PT420, utilizando a chave

de parafusos integrada no compartimento das pilhas, e no botão deslizante do

HT420, utilizando o botão deslizante por baixo da cobertura de borracha.

Se a luz CLIP acender frequentemente, coloque o botão GAIN do HT420 em "LOW" e

reduza o potenciómetro do PT420.

Se a luz RF OK apagar é porque não está a ser recebido nenhum sinal. Reduzir

distância entre emissor e receptor ou rodar regulador SQUELCH no sentido contrário

ao dos ponteiros do relógio até acender novamente a luz RF OK.

09/09/9100 U 13080 Page 3Page 2

Mindestabstand zwischen Sender und Empfänger beachten.

Observe minimum distance between transmitter and receiver.

Respecter la distance minimale entre l'émetteur et le récepteur.

Osservare la distanza minima richiesta tra trasmettitore e ricevitore.

Respetar la distancia mínima entre el emisor y el receptor.

Observe a distância mínima entre o transmissor e o receptor.

min. 3 - 5 m

Empfänger und Sender einschalten.

Switch on receiver and transmitter.

Mettre sous tension le récepteur et l'émetteur.

Accendere il ricevitore e il trasmettitore.

Conectar el emisor y el receptor.

Ligue o receptor e o transmissor.

Setting Up

Operation

4Tips & Tricks

Tips & Tricks

HIGH

LOW

Produktspecifikationer

Varumärke:	Akg
Kategori:	mottagare
Modell:	SR420
Färg på produkten:	Rood
Vikt:	1680 g
Rekommenderad ålder (min):	14 jaar
Längd:	1235 mm
Konstruktionstyp:	Plug en Play (PNP)
Batterier krävs:	Ja
Antal kanaler:	6 kanalen
Montering krävs:	Ja
Typ produkt:	Vliegtuig
Typ motor:	Borstelloos
Motorstorlek:	3541-KV750
Vingspann:	1100 mm
Elektronisk hastighetskontroll (ESC):	Ja
Monteringstid:	30 min
Vingladdning:	0.718 g/cm²
Antal servon:	7
Vingyta:	2340 cm²
Svårighet:	Tussenliggend
Vikt servo:	9 g
Rekommenderat batteri:	Li-Po 14.8V 2600-3300mAh
