Sida 1/6
Basiq
BP550 PLUS
User’s Manual
Manuel de l’utilisateur
Anwenderhandbuch
Manuale per l’operatore
Manual del usuario
পᡅ䂀ᯢ
Ё᭛Փ⫼ݞ
1
User’s Manual

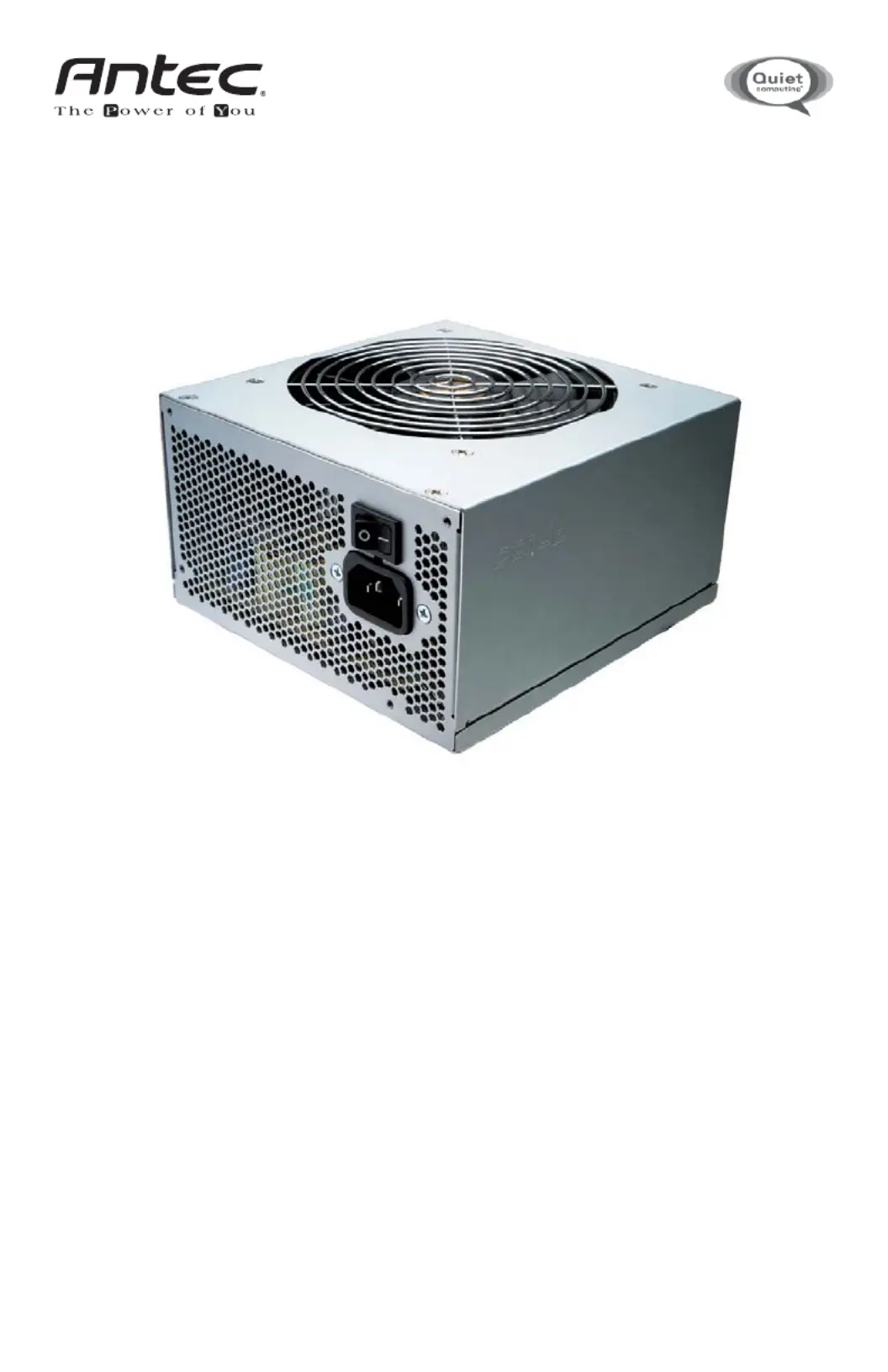

Antec Basiq User’s Manual
ATX12V version 2.2 power supply
Model BP550 PLUS
Antec Basiq series power supplies are built to be compatible with the ATX12V version
2.2 specification. They include triple 12V output circuitry that delivers safer and
more reliable output to your system’s components, as well as higher energy
efficiency, which reduces power consumption by up to 25%, saving you money
on your electricity bill. In addition we’ve included a variety of protective circuitry:
OPP (Over Power Protection), OVP (Over Voltage Protection), and SCP (Short
Circuit Protection).
BP550 PLUS includes Universal Input with Active Power Factor Correction (PFC).
Universal Input allows you to connect your Antec Basic power supply to any AC
power outlet between 100~240V without having to worry about setting a voltage
switch. Active PFC improves the power factor value to the power supply by altering
the input current wave shape, helping the power plant provide power to users
more efficiently.
Power Switch:
This power supply comes with a main power switch. Make sure you turn the
switch to the ON ( I ) position before you boot up your computer for the first time.
In normal operation there is no need to turn the switch to the OFF (O) position
since the power supply is equipped with a soft on/off feature which turns your
computer on and off through the soft switch on your computer case. You may
need to turn the switch to the OFF position occasionally should your computer
crash and you cannot shut it down through use of the soft switch.
Installation:
1. Turn off the hard power switch on your old power supply if any.
2. Open your computer case. Follow the directions provided in your case manual.
3. Disconnect all power connectors from the motherboard and from the peripheral
devices such as case fans, hard drives, optical drives, floppy drives, etc.
4. Disconnect the power cord from your old power supply.
5. Remove the existing power supply from your computer case and replace it
with your new Antec power supply. (Illustration 1)
1
2
6. Turn the hard switch on the Antec power supply to the OFF (O) position and
connect the AC power cord to the power supply.
7. Connect the 24-pin Main Power Connector.
(Illustration 2) If the motherboard uses a 20-pin
connector, detach the 4-pin attachment on the
24-pin power connector (see pictures 1 and 2).
Note: the detachable 4-pin section cannot be used in
place of a 4-pin +12V connector.
8. Connect the 4-pin (Illustration 3a) or 8-pin (Illustration 3b) 12V connector to
the motherboard as needed.
Picture 1 Picture 2
For 24-pin
motherboards
For 20-pin
motherboards
2
3a
3b
