WP-8000C
gebruiksaanwijzing
1. Omschrijving.
2. Voor- en achterpaneel
Volg de instructies in deze handleiding voor optimale resultaten met dit apparaat.
We raden u aan deze handleiding te bewaren voor toekomstig gebruik.
Surf naar onze website voor updates van deze gebruiksaanwijzing : www.artsound.be
WP-8000C is een bedieningspaneel op afstand dat ge-
bruikt wordt met de MAT-8000. Het dient als bronselector
en volumeregelaar op afstand. Het bedieningspaneel op
afstand is uitgerust met leds om een directe afbeelding te
bieden van de geselecteerde bronnen. De toetsen Source
up en Source down worden gebruikt om het volgende of
vorige broningangskanaal te selecteren.
Er is een volumeregeling op 10 niveaus voorzien voor de
zones. De communicatie tussen het paneel en de matrix
gebeurt via de industriële standaard CAT5-kabel, die ook
gebruikt wordt om stroom van de matrix naar dit paneel
te voeren, binnen een afstand van 50 meter. In totaal
kunnen 8 bedieningspanelen op afstand in combinatie
met de matrix werken.

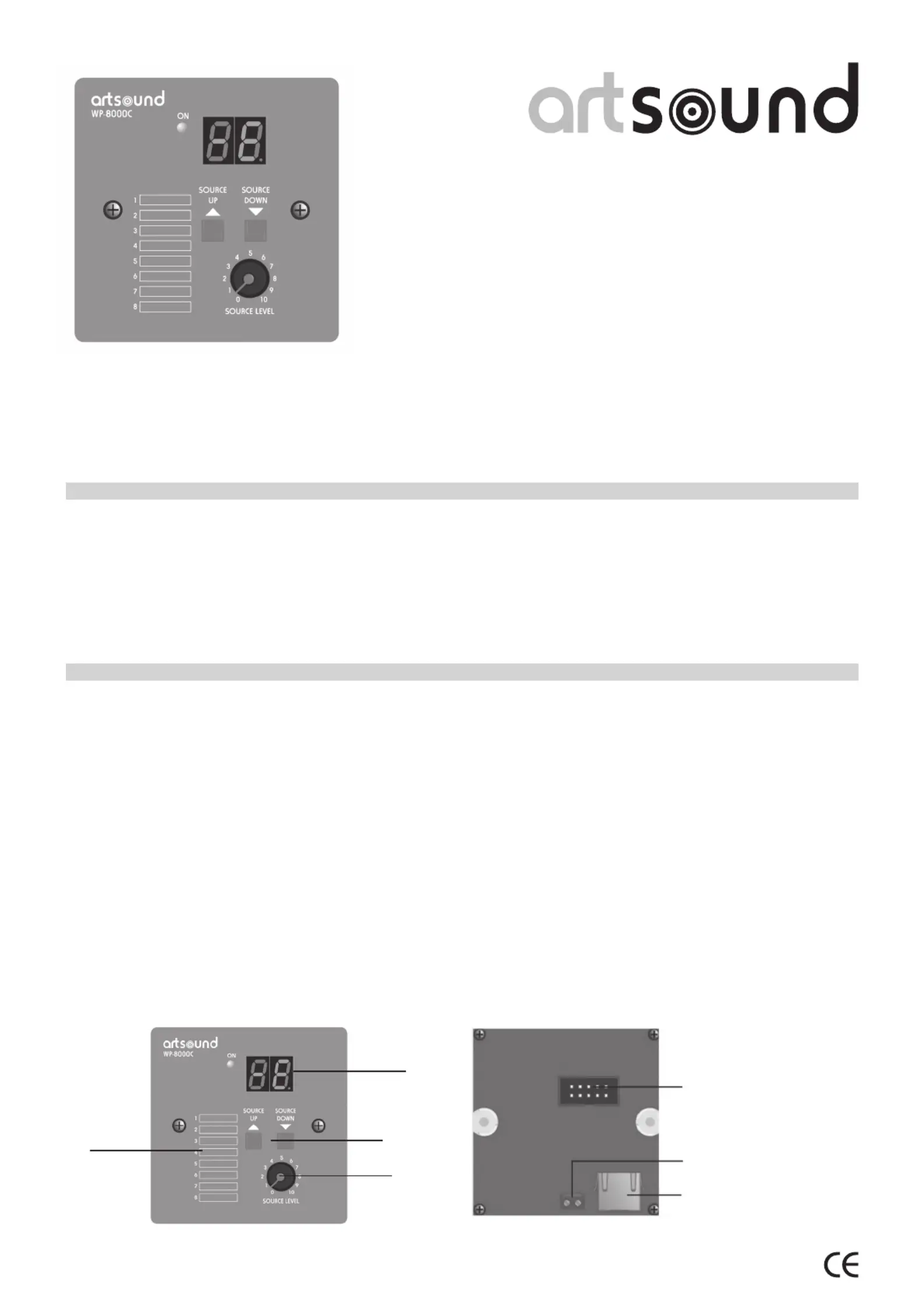

1. LED-INDICATOR BRON.
De led-indicator op de achtergrond beeldt het
bronkanaal (01 tot 08) of de lokale ingang (L) af.
2. ETIKET.
Het etiket kan door de eindgebruiker afgedrukt
worden als geheugensteuntje bij de bronnen.
3. SOURCE LEVEL.
Volumeregeling op tien niveaus voor de geselecteerde
bronuitgang ; regeling in wijzerzin om het volume te
verhogen of verlagen.
4. SOURCE UP & SOURCE DOWN.
Deze twee knoppen dienen om de ingang van de
bronkanalen 1 tot 8 en de lokale ingang te verhogen
of te verlagen.
5. JTAG-CONNECTOR.
Connector om te herprogrammeren.
6. EXTRA 24V- GELIJKSTROOMINGANG.
Er is een extra 24V-gelijkstroomingang nodig om het
bedieningspaneel op afstand van stroom te voorzien
wanneer de communicatieafstand meer dan 50 meter
bedraagt.
7. RJ45-COMMUNICATIEPOORT.
De RJ45-poort dient voor de communicatie tussen het
bedieningspaneel op afstand en de matrix en om het
paneel van stroom te voorzien binnen een afstand van
50 meter.
1
4
2
3
5
6
7
WP-8000C
5. Technische kenmerken.
Communicatiesnelheid 57600 bps
Communicatieafstand 1 km
Stroomtoevoer 24 V gelijkstroom
Gewicht 73 g
Afmetingen mm (b x d x h) 86 x 86 x 33
3. Aansluiting & bekabeling.
4. Bediening.
1. DE RJ45-POORT dient voor de communicatie tussen
het bedieningspaneel op afstand en de matrix. Het
kan verbonden worden met de stroomtoevoer van het
netwerk als de afstand max. 50 meter bedraagt. Be-
draagt de verbindingsafstand meer dan 50 meter, dan
dient de externe 24V-gelijkstroomingang gebruikt te
worden om ruis te voorkomen. De communicatiekabel
moet een universele industriële CAT5-kabel zijn.
2. EXTRA 24V-GELIJKSTROOMINGANG.
3. RJ45 COMMUNICATIEPOORT.
1. STROOMTOEVOER.
Het bedieningspaneel op afstand zal aangeschakeld
worden van zodra het de 24V-gelijkstroom van de
matrix of van andere apparaten ontvangt. De voe-
dingsindicator licht blauw op en dient ook als status-
indicator om af te beelden of de communicatie al dan
niet correct is.
2. BRONKEUZE.
In totaal kunnen 9 bronnen (lijn 1-8 en lokale ingang)
geselecteerd worden op het bedieningspaneel via de
knoppen Source Up en Source down. De geselecteer-
de bron wordt afgebeeld op de led.
3. VOLUMEREGELING.
Een volumeregeling op tien niveaus is beschikbaar
voor de lokale lijningang.
Ontdek het volledige ArtSound aanbod op
www.artsound.be
TM
Art_Sound
House Of Music NV
Kruishoutem, Belgium
www.artsound.be
Tel. +32 9 380 81 80
Fax. +32 9 386 12 35
info@artsound.be
1
GND +24V2
2
485-B 1
485-A 2
RE_D 3
GND 4
24V1 5
24V1 6
NC 7
NC 8
