Atdec APA-B Bruksanvisning

Läs nedan 📖 manual på svenska för Atdec APA-B (2 sidor) i kategorin Inte kategoriserad. Denna guide var användbar för 10 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Sida 1/2
APA-B Page 1 of 2

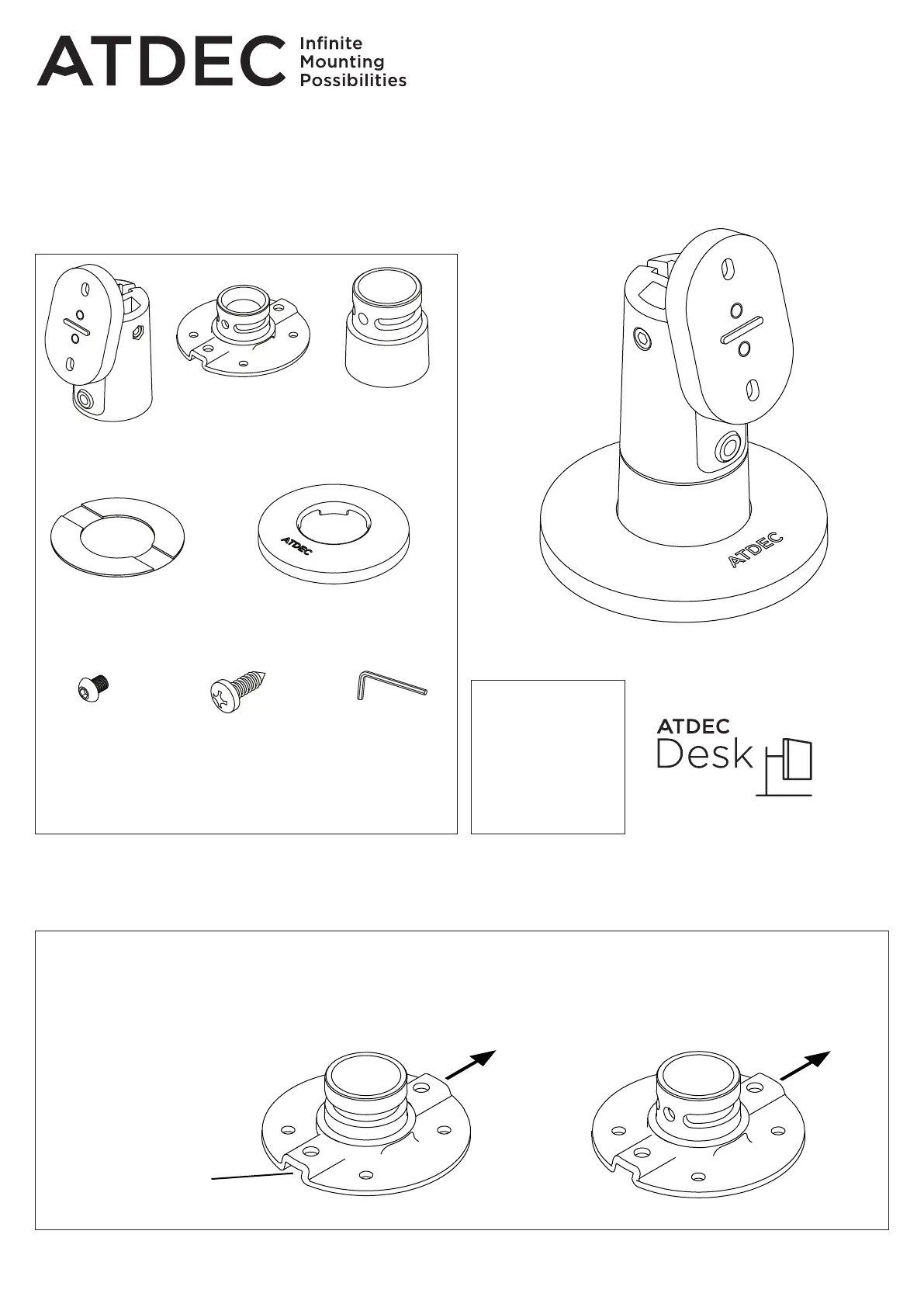

Installation Guide
APA-B
POS Base
COMPONENT CHECKLIST
REQUIRED TOOLS
A
Tilt Head
x 1
B
Base Plate
x 1
E
Mounting Pad
x 1
F
M6x6mm
Screw
x 1
G
Self-Tapping
Screw
x 4
H
4mm
Allen Key
x 1
C
Spacer
x 1
D
Plate Cover
x 1
Note: this product may require additional accessories, sold seperately.
Phillips Head
Screwdriver
BB
For Fixed Position
Select an install type and position accordinglyB
For 310 Rotation
Customer
direction
Customer
direction
Note: Cables should
be routed before
mounting
Cable hole
Step 1: Choose Install Type
APA-B Page 2 of 2
Step 3: Cover Plate
Step 5: Install Locking Screw Step 6: Attach Accessory
Step 4: Mount Tilt Head
C
B
C can be placed to
90 increments ˚
around the mount
OR
F
Customer
Direction
Customer
Direction
sold
seperately
Use H to
adjust tilt
if required
Optional:
add spacer
if extra height
is desired
A
C
atdec.com
No portion of this document or any artwork contained herein should be reproduced in any way without the express written consent of Atdec Pty Ltd.
Due to continuing product development, the manufacturer reserves the right to alter specifications without notice. ©20180703B
Step 2: Mount Base Plate
B
E
B
G
a. Self-Tapping Screws b. Mounting Pad
Note: stick E
to B before
mounting on
desk surface
