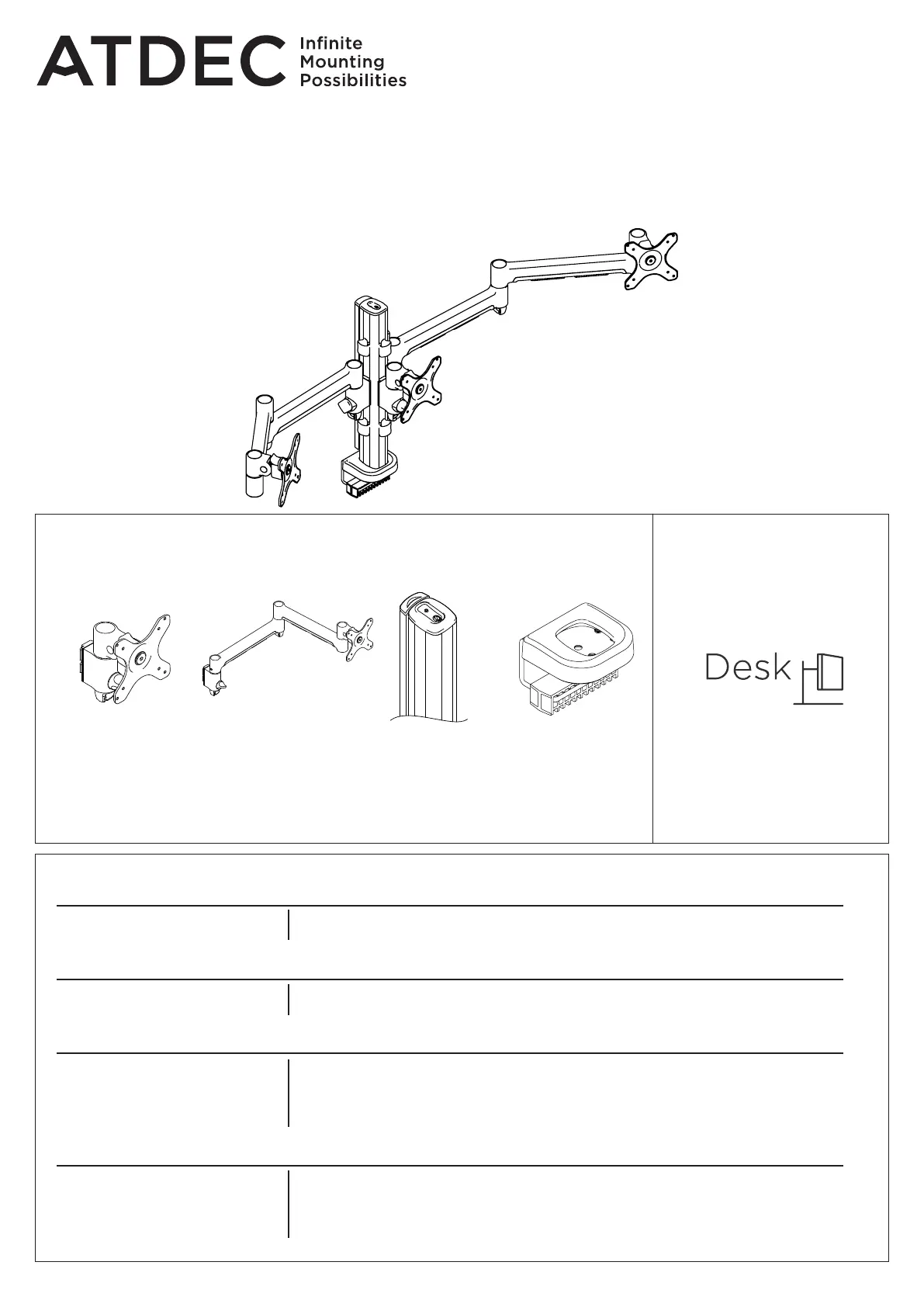

Installation Guide

AWMS-3-137140-C

1 x 130 Arm and 2 x 710 Arm on 400 Post

with C-Clamp

COMPONENT CHECKLIST RANGE

CONTENTS

AWM-A71

710 Arm

(x2)

AWM-A13

130 Arm

(x1)

AWM-FC

C-Clamp

(x1)

AWM-P40

400 Post

(x1)

C-Clamp

Page 2

Page 3

400 Post

Page 6

Page 7

130 Arm

Page 8

Page 9

Page 10

Page 11

460 Arm

Page 12

Page 13

Page 14

Page 15

AWM-FC

Component Checklist

Clamp Installation

AWM-P40

Component Checklist

Post Installation

AWM-130

Component Checklist

Arm Installation

Monitor Installation

Cable Management

AWM-460

Component Checklist

Arm Installation

Monitor Installation

Cable Management

AWMS-3-137140-C | Page 2 of 15

AWM-FC

C-Clamp Installation Guide

COMPONENT CHECKLIST REQUIRED TOOLS

IMPORTANT INFORMATION

! Please ensure this product is installed as per these installation instructions.

! This product is compatible with Atdec modular (AWM) products.

! The manufacturer accepts no responsibility for incorrect installation.

C Clamp Bracket

(x1)

C Clamp Plate

(x1)

Cover for Post

(x1)

Cover for Base

(x1)

4mm

Allen key

(x1)

5mm

Allen key

(x1)

• All tools supplied

C Clamp Bracket

(x1)

C Clamp Plate

(x1)

Cover for Post

(x1)

Cover for Base

(x1)

4mm Allen key

(x1)

5mm Allen key

(x1)

AWMS-3-137140-C | Page 3 of 15

1. C Clamp overview

2. Re-configure Clamp

1.1 Default - This is the “out of the box” configuration

MIN THICKNESS - 25mm ( 1”)

MAX THICKNESS - 33mm (15

16”)

MIN THICKNESS - 18mm (11/16”)

MAX THICKNESS - 25.8mm (1”)

1.2 Inverted - The C Clamp can be reconfigured for thicker surfaces

2.1 Slide pad off Invert pad Slide pad back on2.3 2.3

Fasteners

supplied

with post

Tighten

Firmly

3.2 Place in desired location Slide the C Clamp bracket over the plate 3.3

and position screw tips in the indents on

the base plate

Note: You may need to un-screw the set screws

out of the plate using the allen key

3.1 Attach plate to post

3. Post mount configuration

Desk Clamp

Bracket

Mounting

surface

Pad

M8 x 16mm

Set Screw

3.4 Check the set screws are mounted in position. Also check the

desk clamp bracket is positioned tight up against the mounting

surface edge

3.5 Tighten the set screws and firmly evenly on both sides of the

desk clamp bracket.
