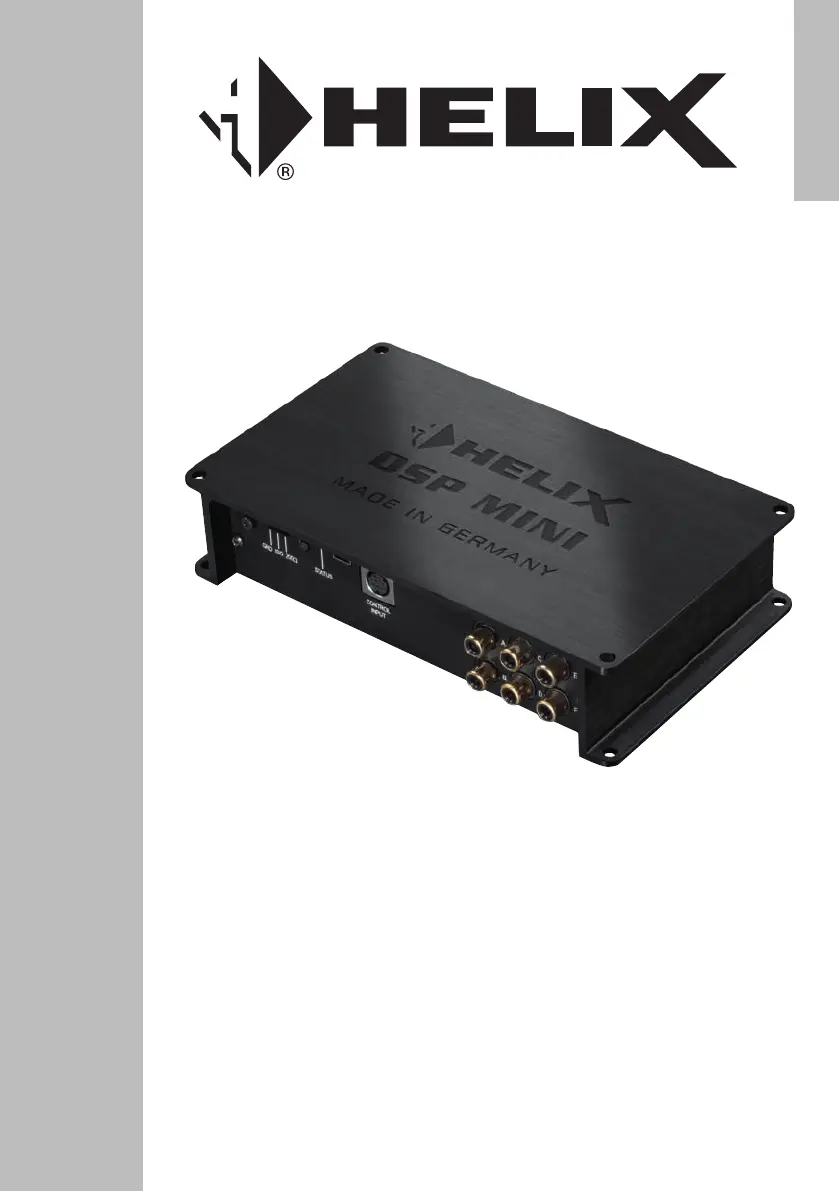

DSP MINI
deutsch / english
Digitaler High-Res 6-Kanal Signalprozessor mit
96 kHz / 24 Bit Signalweg
Digital High-Res 6-channel signal processor with
96 kHz / 24 Bit signal path
2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieses hochwer-
tigen HELIX-Signalprozessors.
Audiotec Fischer setzt mit dem HELIX DSP MINI
neue Maßstäbe im Bereich der Signalprozessor-
technik. Dabei protieren Sie als Kunde direkt von
unserer nahezu 30-jährigen Erfahrung in der For-
schung und Entwicklung von Audiokomponenten.
Dieser Prozessor wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technolo-
gien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die Ga-
rantieleistungen sind.
Installieren Sie Ihren HELIX DSP MINI an einer
trockenen Stelle im Auto und vergewissern Sie
sich, dass der Signalprozessor am Montageort ge-
nügend Kühlung erhält. Montieren Sie das Gerät
nicht in zu kleine, abgeschlossene Gehäuse ohne
Luftzirkulation oder in der Nähe von wärmeabstrah-
lenden Teilen oder elektronischen Steuerungen des
Fahrzeuges. Im Sinne der Unfallsicherheit muss
der Signalprozessor professionell befestigt werden.
Dieses geschieht über Schrauben, die in eine Mon-
tageäche eingeschraubt werden, die wiederum
genügend Halt bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des HELIX
DSP MINI Signalprozessors
Der Signalprozessor darf nur in Kraftfahrzeuge ein-
gebaut werden, die den 12 V-Minuspol an Masse
haben. Bei anderen Systemen nnen der HELIX
Signalprozessor und die elektrische Anlage des Kfz
beschädigt werden. Die Plusleitung für die gesamte
Anlage sollte in einem Abstand von max. 30 cm von
der Batterie mit einer Hauptsicherung abgesichert
werden. Der Wert der Sicherung errechnet sich aus
der maximalen Stromaufnahme der Car-Hi Anla-
ge.
Verwenden Sie zum Anschluss des Signalpro-
zessors an die Stromversorgung des Fahrzeugs
ausschließlich den beiliegenden Anschlussste-
cker!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise
3
Anschluss- und Bedienelemente
8 Masseschalter
Deniert die Verbindung der Masse zwischen
Signaleingang und Signalausgang.
9 Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
10 Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
11 USB Eingang
Dient zum Anschluss an den Computer.
12 Control Input
Multifunktionsanschluss - dient zum
Anschluss einer Fernbedienung und
weiterem HELIX Zubehör.
13 Line Output
Vorverstärkerausgänge zum Anschluss des /
der Verstärker/s. Zur Einschaltung eines
angeschlossenen Verstärkers muss der
Remote-Ausgang verwendet werden.
1 Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2 Clipping LED
Diese LED leuchtet rot, wenn einer der
Analogeingänge übersteuert wird.
.3 Highlevel Input
Hochpegel-Lautsprechereingang zum
Anschluss von Werksradios oder Radios
ohne Vorverstärkerausgänge.
4 Input Sensitivity
Regler zum Einstellen der
Eingangsempndlichkeit des Line und
Highlevel Inputs.
5 Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
6 Auto Remote
Dient zum Aktivieren bzw. Deaktivieren
der automatischen Einschaltung des
Signalprozessors.
7 Power Input
Zum Anschluss an die Bordnetzspannung
mit einem zusätzlichen Remote-Ein- und
Ausgang. Der Remote-Ausgang muss
in jedem Fall zur Einschaltung weiterer
Verstärker genutzt werden.
