Auna MD-170BT 10007166 Bruksanvisning
Läs nedan 📖 manual på svenska för Auna MD-170BT 10007166 (17 sidor) i kategorin bilradio. Denna guide var användbar för 9 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/17

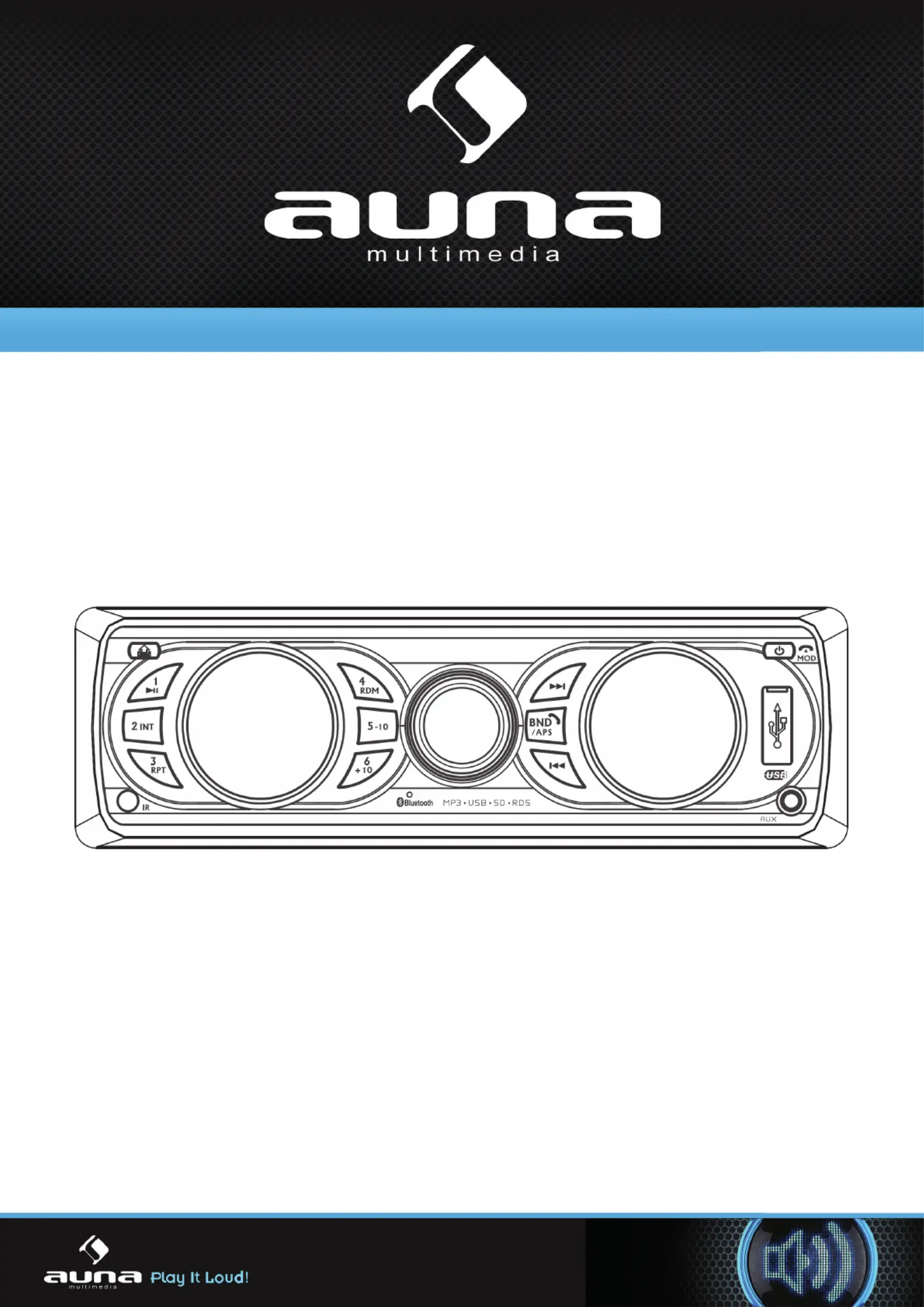

Autoradio
10007166
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-
dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzu-
beugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
Inhaltsverzeichnis
Technische Daten 2
Sicherheitshinweise 2
Geräteübersicht und Funktionstasten 4
Grundfunktionen der Tasten 5
Installation und Demontage 6
Anschlüsse und Kabelverbindungen 7
Bluetooth Funktionen 8
RDS Funktionen 8
Fehlersuche und Fehlerbehebung 9
Hinweise zur Entsorgung 9
Konformitätserklärung 9
Technische Daten
Artikelnummer 10007166
Radio
Frequenzbereich 87.5~108 MHz
Mittelfrequenz 10.7 MHz
Signal/Rausch-Verhältnis 40 dB
Empndlichkeit (S/N = 30 dB) ≤ 37 dB
Player
Signal/Rausch-Verhältnis 40 dB
Kanaltrennung bei 1 KHz 30 dB
Verzerrung bei 1 KHz ≤ 5%
Frequenzbereich 100 Hz – 10 KHz ± 6 dB
Verstärker
Ausgang Lautsprecherausgang
Lautsprecher Wiederstand 4~8 Ohm
Maximale Leistungsabgabe ≥ 16 W x 4
Stromversorgung DC 12 V
Abmessungen (Länge x Höhe x Breite) 182 mm (L) x 52 mm (H) x 145 mm (T)
Sicherheitshinweise
Hinweise zur Installation
• Dieses Radio ist für den Betrieb mit 12 Volt vorgesehen. Überprüfen Sie vor dem Einbau, ob die
Spannung Ihres Fahrzeugs mit der Spannung des Geräts übereinstimmt.
• Klemmen Sie vor der Installation den Minuspol der Autobatterie ab, um Stromschläge, Personen-
schäden oder Kurzschlüsse zu vermieden.
2
2
• Bohren Sie bei der Installation nur an Stellen, an denen sich keine Kabel und Leitungen be nden.
• Schließen Sie Kabel nicht über oder in der Nähe von heißen Ober ächen an. Das gilt besonders für
die Kabel, die mit den Maschinenteilen verbunden sind.
• Das Stromkabel darf nicht entfernt oder für andere Radiomodelle verwendet werden. Durch Über-
ladung könnte es zu Bränden kommen.
• Ersetzen Sie alter Sicherungen durch neue desselben Typs.
• Verwenden sie bei der Installation die mitgelieferten Schrauben.
• Sobald alle Kabel angeschlossen sind, bündeln Sie die Kabel mit Klebeband zu einem Strang.
• Benutzen Sie das Gerät nicht in nasser, feuchter oder staubiger Umgebung.
• Installieren Sie das Gerät nicht an einem stark vibrierenden oder ungeschützten Ort. Blockieren
Sie keine Lüftungsschlitze und Öffnungen am Gerät.
Allgemeine Hinweise
• Modi zieren Sie das Gerät nicht und nehmen Sie es nicht auseinander, um Bränden und Strom-
schlägen vorzubeugen.
• Drehen Sie die Laustärke, der Verkehrssicherheit zuliebe, nicht zu lauf auf.
• Wenn Sie das Auto waschen passen Sie auf, dass kein Wasser in das Gerät eindringt. Es könnte
sonst Kurzschlüsse oder andere Schäden verursachen.
• Falls Sie sich bei der Installation mit den Anschlüssen und Kabeln nicht sicher sind, empfehlen wir
ihnen einen Fachmann aufzusuchen, der über die nötige Erfahrung verfügt.
• Falls Sie merken, dass das Gerät in irgendeiner Form nicht mehr ordnungsgemäß funktioniert, be-
nutzen Sie es nicht weiter. Um das Gerät nicht zu beschädigen, lassen Sie es umgehend von einem
Fachmann prüfen.
• Das Gerät enthält viele sensible Einzelteile. Versuchen Sie nicht das Gerät auseinander zu bauen
und die Teile selbst zu warten oder einzustellen. Falls nötig, wenden Sie sich an unseren Kunden-
dienst oder einen Fachbetrieb.
Vorsichtsmaßnahmen
• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.
• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeu-
gen.
• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des
Kabels.
• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.
• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln
Sie alle Kabel und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu
Metallteilen haben.
ACHTUNG:
Falls Ihr Fahrzeug mit einem Computer oder einem Navigationsgerät ausgestattet ist, könn-
ten die gespeicherten Daten komplett verloren gehen, wenn die Batterieklemme bei der
Installation abgezogen wird.
Hinweise zum Lautsprecheranschluss
• Verwenden Sie keine geerdeten Lautsprecher.
• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die
maximaler Ausgangsleistung bringt.
• Der Lausprecher Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr oder weniger Wiederstand
könnte die Leistungsabgabe beein ussen und so das Gerät oder die Lautsprecher beschädigen.
• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der
Antenne haben.
• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt
zu verbinden.
3
