Axton C502 Bruksanvisning
Läs nedan 📖 manual på svenska för Axton C502 (40 sidor) i kategorin bilradio. Denna guide var användbar för 8 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/40

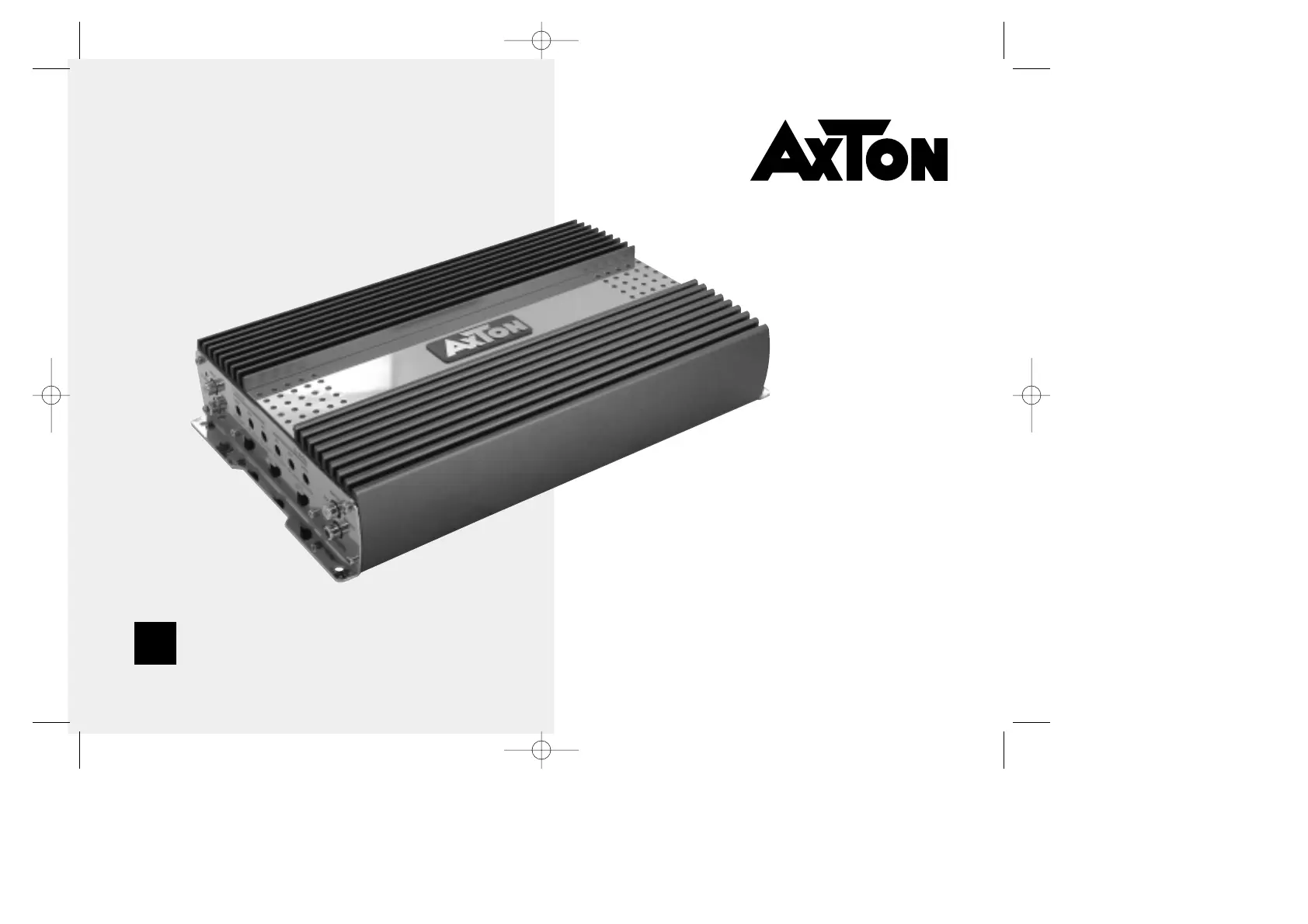

Einbau- und Bedienungsanleitung
Installation & Operating Instructions
P OW E R A M P L I F I E R
C202
C402
C502
C202 402 502 (D+E) 30.04.2001 10:13 Uhr Seite 1
Index
Page
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
AGeneral Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
B1 Connections & Controls C202 / C402 . . . . . . . . . . . . 23
B2 Connections & Controls C502 . . . . . . . . . . . . . . . . . . 25
CAmplifier Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
DWiring Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
EConnecting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
F Connecting Diagrams C202 / C402 / C502 . . . . . . . . 29
GControls and Adjustments . . . . . . . . . . . . . . . . . . . . . . 34
HTroubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
ISpecifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
JWarranty Certificate . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2
Inhalt
Seite
Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
A Allgemeine Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . 3
B1 Anschlüße & Bedienungselemente C202 / C402 . . . . 5
B2 Anschlüße & Bedienungselemente C502 . . . . . . . . . . . 7
C Montage-Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
D Verkabelungs-Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
E Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
F Anschlußvarianten C202 / C402 / C502 . . . . . . . . . . 11
G Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
H Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
I Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
J Garantiekarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
C202 402 502 (D+E) 30.04.2001 10:13 Uhr Seite 2
3
Einleitung
Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf dieses AXTON-
Qualitätsprodukts entgegengebracht haben.
Ob im Auto, Wohnmobil oder auf einem Boot, die AXTON Car Audio Ver-
stärker wurden speziell für den Einsatz in mobilen Soundsystemen mit
einer 12-Volt-Stromversorgung (mit negativer Chassis Masse) entwickelt.
Damit Sie sich mit den technischen Eigenschaften und klanglichen Fein-
heiten Ihres Verstärkers vertraut machen können, empfehlen wir Ihnen,
diese Einbau- und Bedienungsanleitung vor der Installation sorgfältig
durchzulesen. Sollten beim Einbau oder bei den Einstellungen dennoch
Fragen oder Probleme auftauchen, wenden Sie sich bitte an Ihren Axton-
Händler.
AALLGEMEINE MERKMALE
AXTON C202 / C402 / C502
∑ PWM MOSFET Schaltnetzteile mit hohem Wirkungsgrad
∑ A/B Endstufenschaltung mit angepassten BJT Transistoren
(Bipolar Junction Transistors)
∑ Diskret aufgebaute Halbleiter-Endstufen
∑ Betriebsmodus umschaltbar von Vollbereichs- Verstärkung
(Fullrange-Betrieb) auf Hochpass- bzw. Tiefpass-Betrieb
∑ Integrierte(s) elektronische(s) Hoch-/Tiefpaß-Filter (12dB/Oktave)
für Satelliten- bzw. Subwoofer-Betrieb stufenlos regelbar
von 40-240 Hz.
∑ Ein- /Ausschaltverzögerung
∑ Automatische Ein-/Ausschaltung über REMOTE-Anschluß
∑ Umfangreiche Schutzschaltungen gegen Gleichspannung und
Kurzschluß an den Lautsprecherausg ngen sowie berlastung bzw.ä Ü
Überhitzung des Verstärkers
∑ Variable Eingangsempfindlichkeit von 0.3 bis 12 V
∑ 24 K hartvergoldete isolierte Anschlüsse
C202 402 502 (D+E) 30.04.2001 10:13 Uhr Seite 3
Produktspecifikationer
| Varumärke: | Axton |
| Kategori: | bilradio |
| Modell: | C502 |
