B-tech BT884-M Bruksanvisning
B-tech
Platt panelstöd
BT884-M
Läs nedan 📖 manual på svenska för B-tech BT884-M (2 sidor) i kategorin Platt panelstöd. Denna guide var användbar för 6 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare
Sida 1/2

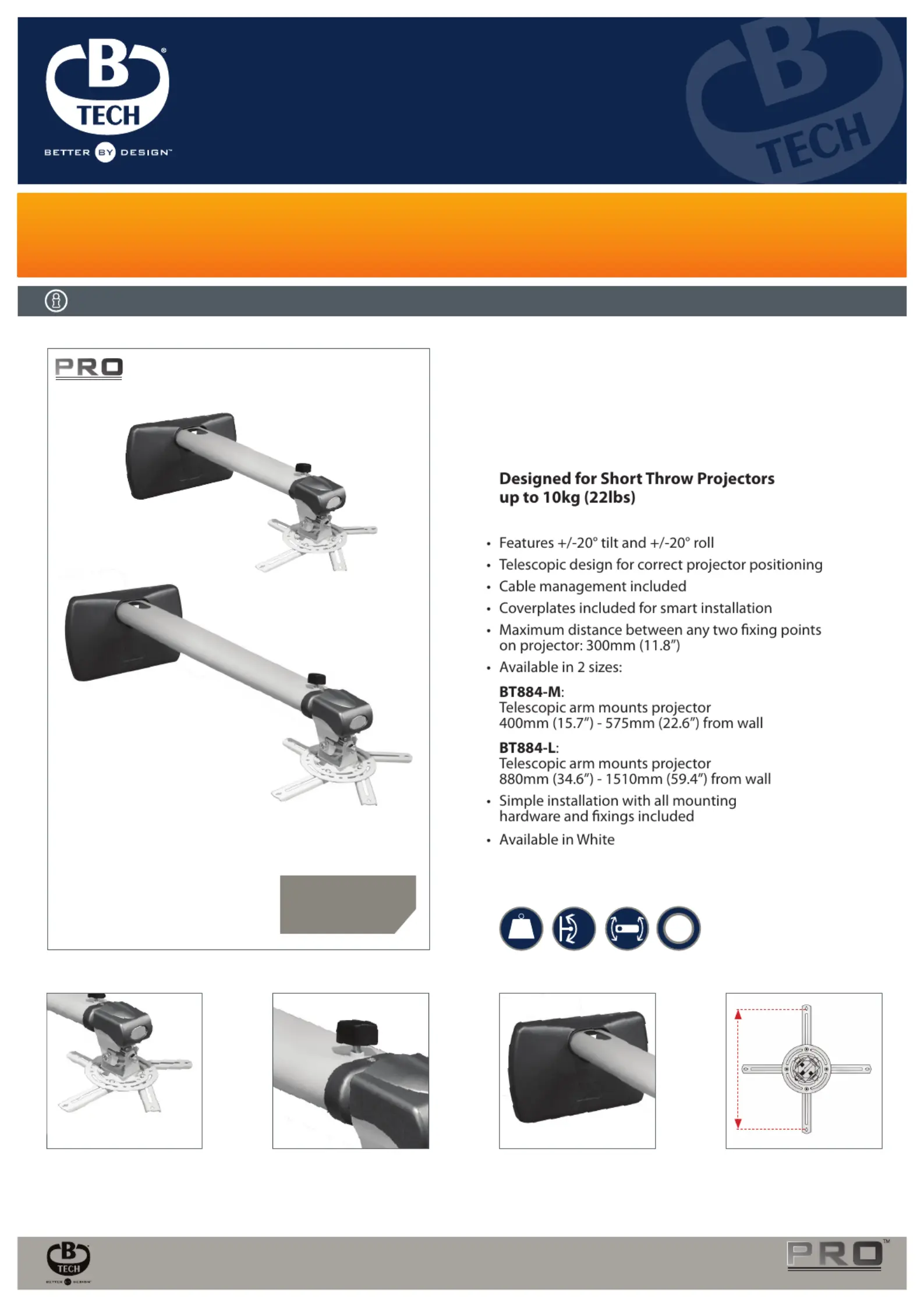

Designed for Short Throw Projectors
up to 10kg (22lbs)
• Features+/-20°tiltand+/-20°roll
• Telescopicdesignforcorrectprojectorpositioning
• Cablemanagementincluded
• Coverplatesincludedforsmartinstallation
• Maximumdistancebetweenanytwoxingpoints
onprojector:300mm(11.8”)
• Availablein2sizes:
:BT884-M
Telescopicarmmountsprojector
400mm(15.7”)-575mm(22.6”)fromwall
:BT884-L
Telescopicarmmountsprojector
880mm(34.6”)-1510mm(59.4”)fromwall
• Simpleinstallationwithallmounting
hardwareandxingsincluded
• AvailableinWhite
Short Throw
Projector Wall Mount
with Adjustable Arm
BT884-M / BT884-L
Product Information
Short Throw Projector Wall Mount
with Adjustable Arm
For more information please visit www.btechavmounts.com/BT884-M or /BT884-L BT884-M / BT884-L
SS-BT884-M/L-V1-230911 Page 1 of 2
10kg
(22Ibs) 20˚
20˚
20˚
20˚
MAXIMUM DISTANCE
BETWEEN ANY TWO
FIXING POINTS:
300mm (11.8”)
Coverplate for smart installationChoice of short or long interface
arms for increased projector
compatability
Handwheel for easy telescopic
adjustment
Maximum distance between any
two xing points: 300mm (11.8”)
INSTALL
www.btechavmounts.com
INSTALL
This information is intended as a guide only and reects the current specication at the time of print.
B-Tech accepts no liability for the accuracy of the information contained in this document.
Wall Plate
SS-BT884-M/L-V1-230911 Page 2 of 2
INSTALL
www.btechavmounts.com
Technical Specication
Short Throw Projector Wall Mount
with Adjustable Arm
For more information please visit www.btechavmounts.com/BT884-M or /BT884-L
300mm
11.8"
300mm
11.8"
O120mm
4.7"
200mm
7.9"
200mm
7.9"
Interface - Long Arms
Interface - Short Arms
292.4mm
11.5"
258mm
10.2"
150mm
5.9"
178.4mm
7.0"
9mm
0.4"
29mm
1.1"
180mm
7.1"
90mm
3.5"
19mm
0.7"
5mm
0.2"
O11mm
0.4"
55mm
2.2"
32mm
1.3"
880mm
34.6"
46.4mm
1.8"
93.9mm
3.7"
1510mm
59.4"
32mm
1.3"
55mm
2.2"
80mm
3.1"
60mm
2.4"
Side View - Maximum Extension
Top View - Maximum Extension
Side View - Minimum Extension
400mm
15.7"
93.9mm
3.7"
46.4mm
1.8"
575mm
22.6"
55mm
2.2"
80mm
3.1"
32mm
1.3"
60mm
2.4"
Side View - Maximum Extension
Top View - Maximum Extension
Side View - Minimum Extension
BT884-M
BT884-L
BT884-M / BT884-L
Colour: Order Ref: EAN Code: Master Carton Qty: Inner Carton Qty: Master Carton Weight: Master Carton Cube:
White BT884-M/W 5019318089169 1 N/A 4.5kg (9.9lbs) 0.028cbm (0.982cuft)
White BT884-L/W 5019318089176 1 N/A 6.8kg (15lbs) 0.056cbm (1.986cuft)
Produktspecifikationer
| Varumärke: | B-tech |
| Kategori: | Platt panelstöd |
| Modell: | BT884-M |
