Sida 1/4

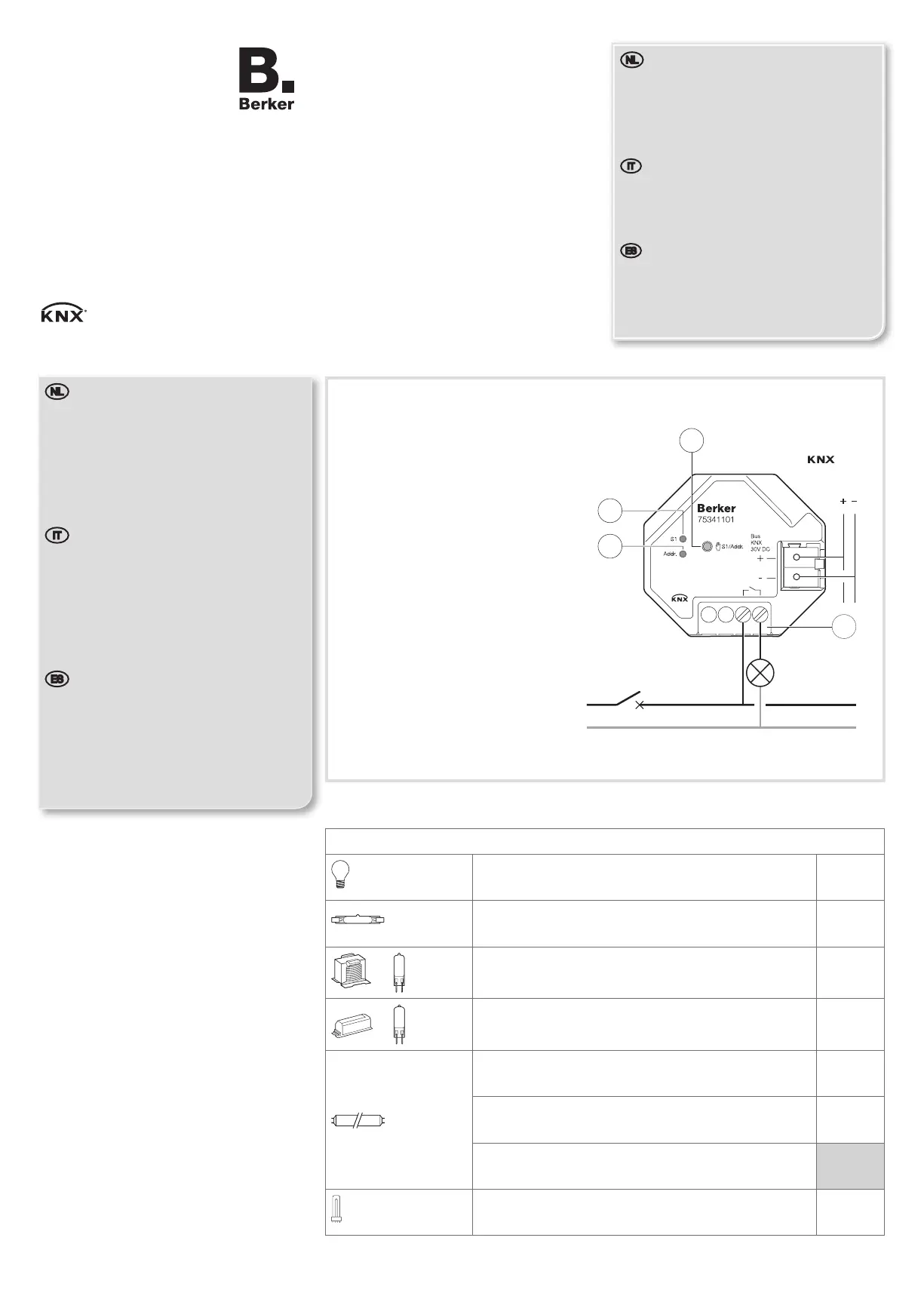

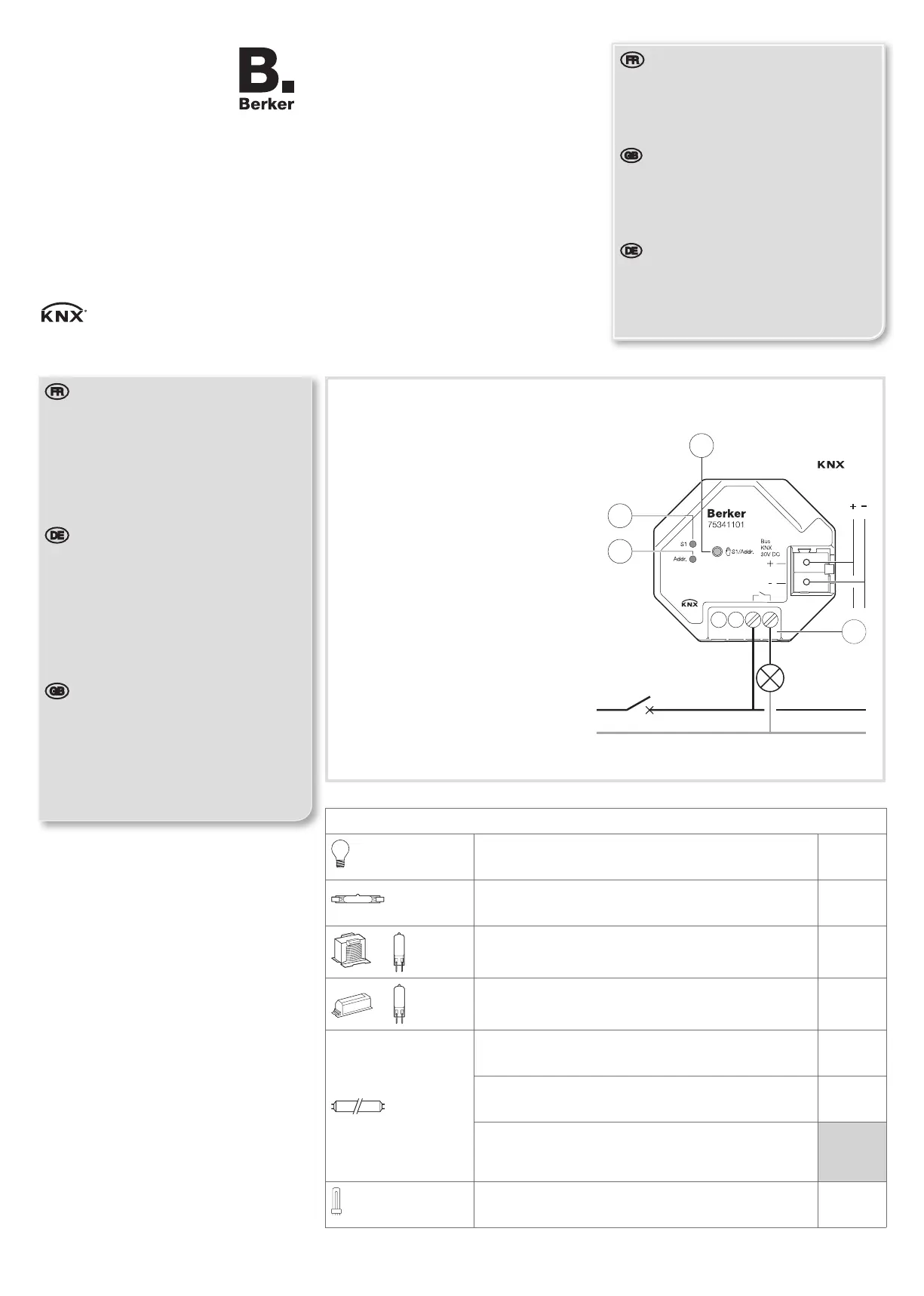

L
N
30V DC
Bus
10 A
S1
4
3
1
2
Type de charges / Lasttyp / Load type
230 Vv
Lampes Incandescentes
Glühlampen
Incandescent lamps 600 W
230 Vv
Lampes halogènes
Halogenlampen
Halogen lamps 600 W
12V v
24V DC
Transformateur ferromagnétique
Konventioneller Transformator
Conventional transformer 600 W
12V DC
24V DC
Transformateur électronique
Elekronischer Transformator
Electronic transformer 600 W
230 Vv
Tubes fluorescents non compensé
Leuchstofflampen ohne Vorschaltgerät
Fluorescent tubes non compensated 600 W
Tubes fluorescents pour ballast électronique
Leuchstofflampen mit EVG
Fluorescent tubes for electronic ballast 6 x 58 W
Tubes fluorescents compensés en parallèle
Leuchstofflampen mit konventionellen Vorschaltgerät,
Parallelschaltung
Parallel compensated fluorescent tubes
Fluo compact
Sparlampen
Compact fluorescent 6 x 18 W
1• Voyant d’adressage physique
• Anzeigeleuchte physikalische
Adressierung
• Physical addressing indicator
2• Voyant d’état de la sortie
• Ausgangs-Zustandsanzeige
• Output state indicator
3• Bouton poussoir d’adressage
physique /mode manuel / retour
usine
• Taster zur physikalischen
Adressierung / Handbetrieb /
Werkseinstellungen
• Physical addressing pushbutton /
“Manu” mode / reset
4 • Bornier de raccordement
• Anschlussklemmen
• Connection terminals
A Attention!
• Appareil à installer uniquement par un installateur
électricien selon les normes d’installation en
vigueur dans le pays.
• Respecter les règles d’installation TBTS.
• Ne pas dépasser la charge maximale admissible
par appareil.
• Le non-respect de ces instructions peut entraîner
des dommages sur l'appareil, un incendie ou
d'autres conséquences dangereuses.
E Achtung!
• Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
• Installationsvorschriften zur Schutzmaßnahme
SELV beachten.
• Die zulässige Höchstlast pro Gerät darf nicht
überschritten werden.
• Die Nichteinhaltung dieser Anweisungen kann
Schäden am Gerät, Brände oder sonstige
gefährliche Folgen verursachen.
Z Caution!
• This device is to be installed only by a professional
electrician tter according to local applicable
installation standards.
• Conform to SELV installation rules.
• Do not exceed the maximum permissible load per
device.
• Failure to follow these instructions may cause
damage to the device, re or other dangerous
consequences.
M
Notices d’instructions
Bedienungsanleitung
Operation instructions
Réf. no./ Best.-Nr./ Order no
75341101
Module 1 sortie à encastrer
Schaltausgang 1-fach, UP
1 flush mounted output
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
03/2013
6T 8510-50A
azeiyr
A Garantie
Sous réserve de modications techniques et de
forme, dans la mesure où elles sont utiles au progrès
techniques. Nos appareils sont garantis dans le
cadre des dispositions légales en vigueur. Pour toute
demande en garantie, s’adresser à votre revendeur ou
retourner l’appareil dûment affranchi avec description
de défaut à notre Centre Service.
Z Warranty
We reserve the right to make technical and formal
changes to the product in the interest of technical
progress. Our products are under guarantee within
the scope of the statutory provisions. If you have a
warranty claim, please contact the point of sale or
ship the device postage free with a description of the
fault to the appropriate regional representative.
E Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor. Wir leisten Gewähr im
Rahmen der gesetzlichen Bestimmungen. Im
Gewährleistungsfall bitte an die Verkaufsstelle wenden
oder das Gerät portofrei mit Fehlerbeschreibung an
unser Service-Center senden.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottngen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
1Hager 07.12 6T 8510-50A1
Die 1-fach-Ausgang 75341101 ermöglichen das
Schalten von elektrischen Lasten über den KNX-Bus.
Sie dienen der Steuerung der Beleuchtung (siehe
Lasttabelle).
Funktionen
• 1 Kanal, gesteuert über den KNX-Bus (je nach
kongurierten Funktionen).
• Zustandsanzeige der Ausgang am Gerät.
• Manuelle Steuerung des Ausgangs möglich über
Taster .3
Die genauen Funktionen dieser Geräte hängen von
der jeweiligen Konfiguration und den jeweiligen
Parametereinstellungen ab.
Einstellungen
• Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertizierten
Software.
Produktdatenbank, technische Beschreibungen
sowie Konvertierungs- und weitere Hilfs-
programme nden Sie stets aktuell auf unserer
Internet-Seite.
Test und Inbetriebnahme
Taster zur physikalischen Adressierung 3
Ein kurzer Druck (kürzer als 2 Sek.) auf den
Taster 3 aktiviert die physikalische Adressierung
des Gerätes oder überprüft das Anliegen des
Busses: Kontrolleuchte ein = Bus liegt an und 1
Produkt im Modus physikalische Adressierung.
Ein längerer Druck (zwischen 2 und 10 Sek.) auf den
Taster 3 dient zum Umschalten des Ausgangsrelais.
Ein sehr langer Druck (länger als 10 Sek.) auf den
Taster 3 setzt das Gerät auf die Werkseinstellungen
(Reset) zurück.
Kontrollleuchten 2
Die Kontrollleuchten geben den Zustand der 2
entsprechenden Ausgangsrelais an : Leuchte ein =
Relais geschlossen. Beim Einschalten des Gerätes
bzw. nach einem Ein Blinken aller Kontrollleuchten
besagt, daß das geladene Programm nicht mit dem
Gerät kompatibel ist.
Les pilotes 1 sortie 75341101 sont des relais
permettant d’interfacer le Bus KNX avec des
charges électriques commandées en tout ou rien.
Ils permettent de commander de l’éclairage (voir
tableau de charges).
Fonctions
• 1 voie commandée par le Bus KNX (selon
fonctions configurées)
• Visualisation de l’état de la sortie sur le produit.
• Possibilité de commande manuelle de la sortie à
partir du bouton poussoir 3
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Configuration
• La programmation, l`installation et la mise en
service de l`appareillage s`effectuent à l`aide d`un
logiciel certié KNX.
La base de données produit, les descriptions
techniques, les programmes de conversion ainsi
que les d`autres programmes d`aide actualisés sont
disponibles sur notre site Internet.
Test et mise en service
Bouton poussoir d’adressage physique 3
Un appui court (t < 2s) sur le bouton poussoir
3 permet de réaliser l’adressage physique
du produit ou de vérifier la présence du bus :
Voyant d'état allumé = présence bus et produit 1
en adressage physique.
Un appui long (2s > t > 10 s) sur le bouton poussoir
3 permet d’inverser l’état du relais de sortie.
Un appui très long (t > 10s) sur le bouton poussoir
réalise un retour usine (RAZ) du produit.
Voyants d’état 2
Le voyant indiquent l’état du relais 2
de sortie : allumé = relais fermé.
Un clignotement permanent des voyants indique le
chargement d’un logiciel d’application inapproprié.
The 1-fold output module 75341101 are relays
designed to interface Bus KNX with on/off electric
loads.
They control lighting (see load table).
Functions
• 1 channel controlled via the KNX bus (depending
on features congured).
• Output state is displayed on the product.
• Output can be manually controlled using the
pushbutton .3
Each product feature depends on its configuration
and settings.
Configuration
• The planning, installation and commissioning of
the device is carried out with the help of KNX-
certied software.
You can nd the latest version of the product
database, technical descriptions as well as
conversion and additional support programs on
our website.
Test and startup
Physical addressing pushbutton 3
A short press (T < 2s) of pushbutton 3 initiates
product physical addressing and checks the
presence of the bus: indicator ON = bus 1
presence and product in physical addressing.
A long press (2s > T > 10s) of pushbutton
3 reverses the output relay state.
A long press (T > 10s) of pushbutton resets the 3
product.
State indicators 2
Indicators 2 display the respective of
corresponding output relays : indicator on =
closed relay. After product powering on/off or
downloading, Continuous flickering of indicators
indicates loading of wrong application software.
A E Z
26T 8510-50A
Caractéristiques techniques
Tension d’alimentation 30 V DC TBTS
Dissipation maximale 225 mW
Consommation typique sur le bus KNX 5,3 mA
Consommation au repos sur le bus KNX 4,7 mA
Encombrement 53 x 29 mm
T° de fonctionnement -5 °C —> + 45 °C
T° de stockage - 20 °C —> + 70 °C
Raccordement
0,75 mm2 —> 2,5 mm2
Pouvoir de coupure µ230V 4A AC1 v
Cadence de commutation maximale à pleine
charge 6 cycles de commutations / minute
Mode d'installation Rail DIN
Altitude de fonctionnement < 2000 m
Degré de pollution 2
Tension de choc 4kV
Indices de protection IP 20
IK 04
Catégorie de surtension III
Norme EN50491-3 ; EN60669-2-1
Technische Daten
Versorgungsspannung 30 V DC SELV
Verlustleistung 225 mW
Typischer Eigenverbrauch am KNX-Bus KNX
5,3 mA
Eigenverbrauch im Ruhezustand am KNX-Bus
4,7 mA
Abmessung 53 x 29 mm
Betriebstemperatur -5 °C —> + 45 °C
Lagertemperatur - 20 °C —> + 70 °C
Anschlußkapazität
0,75 mm
2 —> 2,5 mm2
Abschaltvermögen µ230V 4A AC1v
Maximale Schalttaktzahl bei Volllast
6 Schaltzyklen/Minute
Installationsart Tragschiene DIN
Betriebshöhe < 2000 m
Verschmutzungsgrad 2
Stoßspannung 4kV
Schutzgrade IP 20
Schlagschutz IK 04
Überspannungsklasse III
Normen EN50491-3 ; EN60669-2-1
Technical characteristics
Supply voltage 30 V DC SELV
Power dissipation 225 mW
Typical consumption on the KNX bus 5,3 mA
Standby consumption on the KNX bus 4,7 mA
Dimensions 53 x 29 mm
Operating temperature -5 °C —> + 45 °C
Storage temperature - 20 °C —> + 70 °C
Electrical connection
0,75 mm2 —> 2,5 mm2
Breaking capacity µ230V 4A AC1v
Maximum switching rate at full load
6 switching cycles/minute
Installation mode DIN rail
Operating altitude < 2000 m
Pollution level 2
Tension de choc 4kV
Indices de protection IP 20
IK 04
Catégorie de surtension III
Standard EN50491-3 ; EN60669-2-1
L
N
30V DC
Bus
10 A
S1
4
3
1
2
Belastingsoort/Tipo de carico/Tipo de carga
230 Vv
Gloeilampen
Lampade ad incandescenza
Incandescentes
600 W
230 Vv
Halogeenlampen
Lampade ad alogene
Halógenos
600 W
12V v
24V DC
Ferromagnetische transformator
Trasformatore ferromagnetico
Transformador ferromagnético
600 W
12V DC
24V DC
Elektronische transformator
Trasformatore elettronico
Transformador electrónico
600 W
230 Vv
Niet-gecompenseerde TL-lampen
Carichi fluorescenti non compensata
Tubo fluorescente no compensados
600 W
TL-lampen voor elektronische ballast
Carichi fluorescenti per ballast elettronico
Tubo fluorescente con balastro electrónico
6 x 58 W
Parallel gecompenseerde TL-lampen
Carichi fluorescenti compensata in parallelo
Tubo fluorescente compensados en parallelo
Compacte TL-lampen
Fluo compatto
Fluo compact
6 x 18 W
1• Lampje van fysieke aansturing
• Spia d'indirizzamento sico
• Testigo de direccionamiento
físico.
2• Statuslampje van de uitgang
• Spia di stato dell’uscita
• Testigo de estado de la salida
3• Drukknop van fysieke
aansturing/ handmatige
modus/ reset
• Pulsante d’indirizzamento
sico / modo manuale / ritorno
fabbrica
• Pulsador de direccionamiento
físico / mando manu / inicializa
de nuevo
4 • Aansluitklemment
• Morsetti di collegamento
• Conexión
I Opgelet!
• Het toestel mag alleen door een elektroinstallateur
worden geïnstalleerd volgens de installatienormen
die van toepassing zijn in het land.
• De ZLVS-installatievoorschriften naleven !
• De per apparaat maximaal toelaatbare belasting
niet overschrijden.
• Het niet in acht nemen van deze instructies kan
beschadiging van het apparaat, brand of andere
gevaarlijke gevolgen opleveren.
Y Attenzione!
• L’apparecchio va installato unicamente da un
elettricista qualicato secondo le norme
d’installazione in vigore nel paese.
• Rispettare le regole d’installazione SELV.
• Non superare il carico massimo ammissibile per
apparecchio.
• Il mancato rispetto di queste istruzioni può
provocare il danneggiamento dell’apparecchio,
un incendio o altre conseguenze pericolose.
R Atencion!
• Este aparato debe ser instalado obligatoriamente
por un electricista cualicado según as normas
de instalación vigentes en el país.
• Respetar las reglas de instalación TBTS.
• No superar la carga máxima admisible por
aparato.
• El incumplimiento de estas instrucciones puede
provocar daños en el aparato, un incendio u otras
consecuencias peligrosas.
M
Bedieningshandleiding
Istruzioni per l'uso
Instrucciones para el uso
Ref. num./ Nr. ord./ Ref. núm.
75341101
Inbouwmodule met 1 uitgang
Modulo da incasso a 1 uscita
Módulo 1 salida para empotrar
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
03/2013
6T 8510-50A
azeiyr
3Hager 07.12 6T 8510-50A3
I Garantie
Wij behouden ons het recht voor om technische en
formele wijzigingen aan het product aan te brengen,
voor zover deze de technische vooruitgang dienen.
Onze garantie voldoet aan de desbetreffende wettelijke
bepalingen. Neem bij garantiekwesties contact op
met het verkooppunt of stuur het apparaat franco
met beschrijving van de opgetreden defecten naar de
desbetreffende regionale vertegenwoordiging.
Y Garanzia
Ci riserviamo il diritto di apportare modiche tecniche e
formali al prodotto purché utili al progresso tecnologico.
Offriamo garanzia delle disposizioni di legge.In caso
di necessità siete pregati di rivolgervi al punto vendita
oppure di spedire l'apparecchio in porto franco, con
descrizione dell'anomalia, alla liale regionale.
R Garantía
Nos reservamos el derecho a efectuar modicaciones
técnicas y formales en el producto, en virtud del avance
técnico del mismo. Efectuamos la prestación de
garantía dentro de los términos legales establecidos.
En caso de reclamación de garantía, diríjase al punto
de venta o envíe el equipo, sin pagar los portes, al
distribuidor de su zona describiendo el problema.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottngen
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111
Produktspecifikationer
| Varumärke: | Berker |
| Kategori: | Växla |
| Modell: | 75341101 |
Behöver du hjälp?
Om du behöver hjälp med Berker 75341101 ställ en fråga nedan och andra användare kommer att svara dig
Växla Berker Manualer
31 Augusti 2024
30 Augusti 2024
28 Augusti 2024
26 Augusti 2024
Växla Manualer
- Växla Bosch
- Växla IKEA
- Växla Huawei
- Växla HP
- Växla Panasonic
- Växla Honeywell
- Växla Yamaha
- Växla Alcatel
- Växla Alecto
- Växla Ansmann
- Växla Edimax
- Växla Intermatic
- Växla Flamingo
- Växla Brennenstuhl
- Växla Hikvision
- Växla Generac
- Växla Silvercrest
- Växla Nedis
- Växla Pyle
- Växla Renkforce
- Växla TP Link
- Växla Manhattan
- Växla Worx
- Växla Black Box
- Växla Elro
- Växla KlikaanKlikuit
- Växla Tripp Lite
- Växla DataVideo
- Växla Schneider
- Växla Theben
- Växla Chamberlain
- Växla Sylvania
- Växla Velleman
- Växla Tork
- Växla Techly
- Växla Emerson
- Växla Totolink
- Växla Vemer
- Växla Profile
- Växla Matrox
- Växla Steren
- Växla Perel
- Växla Engenius
- Växla Digitus
- Växla Kathrein
- Växla AV:link
- Växla Belkin
- Växla Linksys
- Växla Dahua Technology
- Växla Audiovox
- Växla Cotech
- Växla Netgear
- Växla LevelOne
- Växla Kaiser
- Växla QNAP
- Växla Boss
- Växla Shimano
- Växla Merten
- Växla Hager
- Växla Chacon
- Växla Elation
- Växla Sygonix
- Växla Planet
- Växla ZyXEL
- Växla Rex
- Växla Powerfix
- Växla Konig
- Växla Tesla
- Växla D-Link
- Växla Tenda
- Växla UPM
- Växla One For All
- Växla Finder
- Växla Marmitek
- Växla Delta Dore
- Växla Ubiquiti Networks
- Växla EBERLE
- Växla Grasslin
- Växla Omnitronic
- Växla Jung
- Växla CyberPower
- Växla Basetech
- Växla Trendnet
- Växla Mikrotik
- Växla WHALE
- Växla ATen
- Växla RGBlink
- Växla Gefen
- Växla Nexa
- Växla Dormakaba
- Växla Adder
- Växla Wago
- Växla Homematic IP
- Växla Monoprice
- Växla Tiptel
- Växla OSD Audio
- Växla SPC
- Växla Crestron
- Växla Unify
- Växla ORNO
- Växla Provision ISR
- Växla Monacor
- Växla PCE
- Växla Logilink
- Växla Smart-AVI
- Växla StarTech.com
- Växla SIIG
- Växla Advantech
- Växla IOGEAR
- Växla Micro Connect
- Växla Extron
- Växla KanexPro
- Växla Blustream
- Växla Avocent
- Växla Shelly
- Växla Intellinet
- Växla Ebode
- Växla Lancom
- Växla Robbe
- Växla B-tech
- Växla Speaka
- Växla Kopp
- Växla Vimar
- Växla Kemo
- Växla GAO
- Växla H-Tronic
- Växla Legrand
- Växla Kraus & Naimer
- Växla Noble
- Växla Intertechno
- Växla Ecler
- Växla Inverto
- Växla Triax
- Växla Kramer
- Växla CYP
- Växla Suevia
- Växla Phoenix Contact
- Växla Seuthe
- Växla SmartAVI
- Växla Cudy
- Växla Lindy
- Växla Ernitec
- Växla Atlona
- Växla Adviti
- Växla Flic
- Växla IB Connect
- Växla Liberty
- Växla Hamlet
- Växla Paladin
- Växla Equip
- Växla Noark
- Växla Vivolink
- Växla Cambium Networks
- Växla 2USB
- Växla Roline
- Växla KVM-TEC
- Växla AMX
- Växla BZBGear
- Växla STI
- Växla Epiphan
- Växla Mach Power
- Växla Axing
- Växla Juniper
- Växla Raritan
- Växla ConnectPro
- Växla SunBriteTV
- Växla Atlantis Land
- Växla GEV
- Växla Pizzato Elettrica
- Växla Baco
- Växla SEADA
- Växla Doepke
- Växla Comet
- Växla IPGARD
- Växla CSL
- Växla Setti+
- Växla PureLink
Nyaste Växla Manualer
27 Oktober 2024
27 Oktober 2024
22 Oktober 2024
22 Oktober 2024
22 Oktober 2024
19 Oktober 2024
19 Oktober 2024
18 Oktober 2024
18 Oktober 2024
18 Oktober 2024
