Berker GmbH & Co. KG, Zum Gunterstal, 66440 Blieskastel, Germany - + 49 6842 945 0 + 49 6842 945 4625 info@berker.de berker.comT F

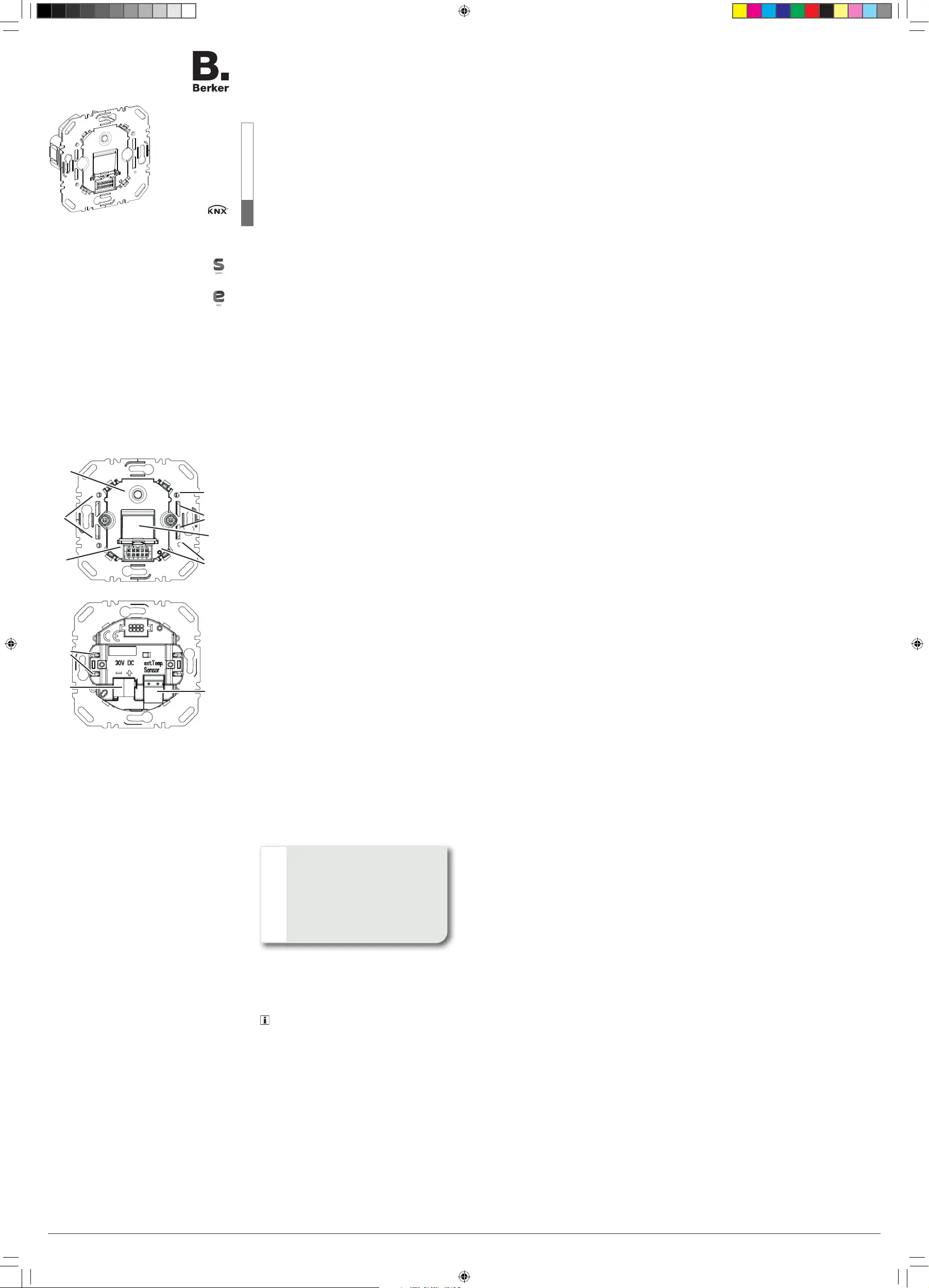

Operating and
assembly instructions
8004 00 0x
Busapplicationunitflush-
mounted,system-/easylink
z
01.2023
1
(1)
(5)
(4)
(5)
(2)
(3)
(5)
(8)
(7) (6)
2
Safety instructions z
Electrical equipment may only be installed and
assembledbyqualifiedelectricians.Always
followtherelevantaccidentpreventionregulati-
ons.
Failuretocomplywiththeseinstallationinstruc-
tionsmayresultindamagetothedevice,fireor
otherhazards.
Wheninstallingandlayingcables,alwayscomply
withtheapplicableregulationsandstandardsfor
SELVelectricalcircuits.
Duringrenovationwork,protectthedevicefrom
pollutionbypaint,wallpaperpaste,dustetc.The
devicecanbedamaged.
Theseinstructionsareanintegralcomponentof
theproductandmustberetainedbytheend
user.
Designandlayoutofthedevice
Figure 1: Front view
Figure 2: Rear view
(1) Illuminated programming button
(2) Mounting device for fastening clamps
(3) Dust protection cover for user interface (suitable
for labelling eld sticker)
(4) User interface
(5) Screw holes for dismantling protection
(6) Plug-in interface for temperature sensor
(7) KNX bus connection terminal
(8) Attachment claws
Function
System information
This device is a product of KNX system and corre-
sponds to the KNX guidelines. Detailed specialised
knowledge obtained from KNX training courses
is required for comprehension. The planning, installa-
tion and commissioning are carried out with the help
of KNX-certi ed software.
systemlinkstart-up
The function of the device is software-dependent.
The software is to be taken from the product databa-
se. You can nd the latest version of the product da-
tabase, technical descriptions as well as conversion
and additional support programmes on our website.
easylinkstart-up
The function of the device is con guration-depen-
dent. The con guration can also be done using
devices developed specially for simple setting and
start-up.
This type of con guration is only possible with
devices of the easy link system. easy link stands
for easy, visually supported start-up. Precon gured
standard functions are assigned to the in/outputs by
means of a service module.
Correct use
- Attaching application modules, e.g. push-button,
thermostat, to the KNX system
- Installation into wall box according to DIN 49073
Productcharacteristics
- Start-up and programming in S-mode and E-mode
- Localisation function by integrated buzzer (siren)
- Connection for external temperature sensor
- Integrated dust protection cover for protection of
the user interface
Information for electricians
Installation and electrical connection
DANGER!
Touchinglivepartsintheinstallation
environmentcanresultinanelectric
shock!
Anelectricshockcanbelethal!
Disconnecttheconnectingcables
beforeworkingonthedeviceand
coveralllivepartsinthearea!
ç
Connectingandinstallingthedevice
Connect bus line via KNX bus terminal (7): red +,
black –.
Connect external temperature sensor via connec-
ting terminal (6) if necessary.
For mounting in a ush-mounted wall box use
xing claws (8) or in a hollow wall wall-box use
screws for xing.
Mount the device into the wall box in the correct
position.
If no application module is mounted, close dust
protection cover for user interface.
6LE000469C
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 1
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 1
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 1
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 1
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 1 23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
Berker GmbH & Co. KG, Zum Gunterstal, 66440 Blieskastel, Germany + 49 6842 945 0 + 49 6842 945 4625 info@berker.de berker.comT F
01.2023
Start-up z
systemlink-Loadingthephysicaladdressand
applicationsoftware
The device is mounted and connected to the KNX
bus. Application module is not mounted. The pro-
gramming button and LED are accessible.
The physical address is only ever assigned for
one device. Only one device can ever be in pro-
gramming mode.
Switch on bus voltage.
Press programming button (1).
The button lights up.
If the button does not light up, no bus voltage is
present.
Load the physical address into the device.
The programming LED goes out.
Load application software into the device.
Note the physical address on the bus application
unit (3) and on the associated application module.
The application software of the application module
can be fully loaded into the bus application unit.
The bus application unit automatically detects the
application module after mounting.
easylink
Information on the system conguration can be taken
from the extensive description of the service module
easy link.
Appendix
Technicaldata
KNX Medium TP 1
Start-up mode system link, easy link
Rated voltage KNX DC 21 ... 32 V SELV
Connection mode KNX bus connecting terminal
Power consumption KNX max. 150 mW
(with application module)
User interface
output power max. 100 mW
Dimensions (W x H x D) 71 x 71 x 32 mm
Clamping range of attachment claws 52 … 70 mm
Degree of protection IP20
Protection class III
Operating temperature -5 … +45 °C
Storage/transport temperature -20 … +70 °C
Troubleshooting
Bus operation is not possible
Cause: Bus voltage is not present.
Check bus connection terminals for correct
polarity.
Check bus voltage by briey pressing the pro-
gramming button (1), red LED lights up if bus
voltage is present.
Warranty
We reserve the right to make technical and formal
changes to the product in the interest of technical
progress.
Our products are under guarantee within the scope
of the statutory provisions.
If you have a warranty claim, please contact the
point of sale or ship the device postage free with a
description of the fault to the appropriate regional
representative.
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 2
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 2
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 2
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 2
6LE000469C__80040001__BUSANKOPPLER-UP__GB__2021-03__manual_Arbeitsdatei.indd 2 23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
23.01.2023 12:33:51
