BOYA BY-DM500 Bruksanvisning

BOYA mikrofon BY-DM500

Läs nedan 📖 manual på svenska för BOYA BY-DM500 (1 sidor) i kategorin mikrofon. Denna guide var användbar för 2 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF

Sida 1/1

www.boya-mic.com

SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD.

The BOYA logo is a trademark which is registered and owned by

Shenzhen Jiayz Photo Industrial., Ltd.

TEL: 400 6131096

Email: sales@boya-mic.com

www.boya-mic.com / www.jiayz.com

深圳市长丰影像器材有限公司

地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A16栋

概述产品结构快速安装指南

特点

使用方法参数

注意事项

包装内容

感谢您选择BOYA！

博雅BY-DM500是一款广播级动圈麦克风，音质效果饱满柔和，

适用于广播主持、播客、录音棚等多个场景。

心形指向性麦克风，可以清晰地捕捉麦克风前方声音。宽范围的

频率响应，搭配上防风海绵，近距离人声和乐器录音可完全胜任。

BY-DM500采用全金属机身结构，耐用长久且造型精美，产品支

架上的螺纹孔可轻松安装固定在悬臂支架上使用。

1. 松动锁紧旋钮，将麦克风调整到所需角度，然后拧紧旋钮。

2. 通过BY-DM500支架的螺纹孔将产品固定在悬臂支架上（悬臂

支架产品没有配套赠送）。

3. 使用XLR卡侬线（不含）接入外部设备。

- 适用于广播、播客、录音棚等场景

- 提供专业品质的声音

- 心形指向性拾音模式

- 坚固的全金属结构

- 不需要额外的电池或幻象电源

- 适用于近距离人声和乐器录音

- 配备防风海绵

注意：BY-DM500 是动圈麦克风，无需 48V 幻象电源供电。

1. 不要在水下使用本机，不要将其暴露在雨中。请存放在阴凉干燥处。

2. 请在常温下使用并保存。不要频繁地将其从过热状态移至过冷状态，

并远离热源，如加热器、烤箱或其他产生热量的设备。

3. 在使用和储存时，请注意防尘和防潮。

4. 小心避免猛烈的碰撞。

- BY-DM500麦克风

- 防风海绵

- 说明书

- 保修卡

1. 麦克风拾音咪头

2. 锁紧旋钮

3. 麦克风支架

4. 三芯XLR接口

5. 5/8或3/8英寸复合螺纹孔

6. 防风海绵

General Introduction Product Structure Quick Setup Guide How to Use

Features

Specications

Polar Pattern

Frequency Response

Cautions

Packing List

Thanks for choosing BOYA!

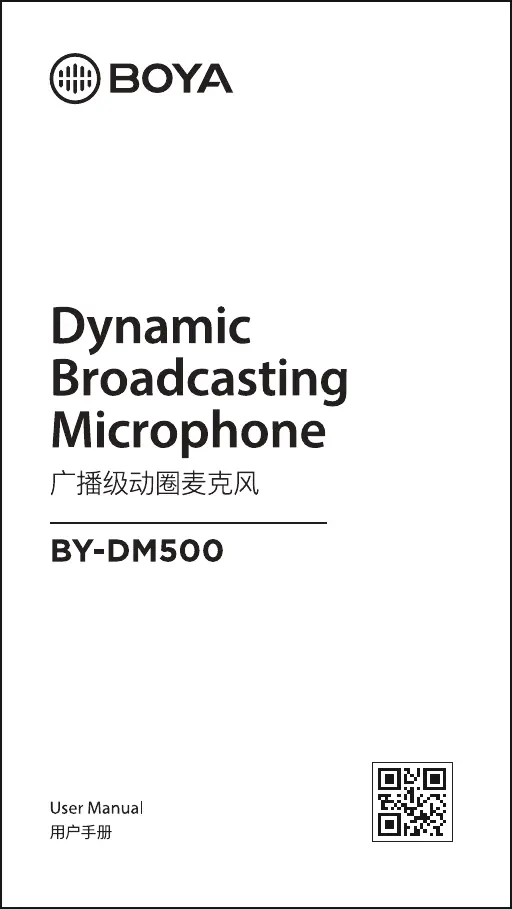

BY-DM500

Dynamic

Broadcasting

Microphone

User Manual

用户手册

广播级动圈麦克风

BOYA BY-DM500 is a cardoid dynamic microphone, providing

broadcast-quality sound, primarily designed for broadcasting,

podcasting and studio recording. Thanks to its cardioid polar

pattern, the BY-DM500 clearly captures voice in front of the

mic while eectively reducing unwanted background noise.

With a wide-range frequency response, it provides a rich,

balanced sound. Equipped with a foam windscreen, the

BY-DM500 is a perfect choice for close-range recording

applications. All-metal body guarantees the solid construction.

In addition, the microphone features an adjustable mounting

bracket, which allows it to attach to any industry-standard

microphone stand and boom arm.

1. Loosen the locking knobs, adjust the microphone at the

ideal angle, then tighten the knobs.

- Ideal for broadcasting, podcasting and studio recording

- Deliver professional-quality sound

- Cardioid polar pattern

- Rugged all-metal construction

- No need for additional batteries or phantom power

- Great for close-range vocal and instrument recording

- Foam windscreen included

2. Attach the microphone to a microphone stand or a boom

arm (not included) through the threaded hole at the bottom.

3. Connect microphone to an external unit with an XLR cable

(not included).

Note: BY-DM500 is a dynamic microphone, no need for 48V

phantom power.

1. Do not use the unit under water, don’t expose it to rain.

Please store it in a cool, dry place.

2. Please use and store it in normal temperature. Do not move

it from overheated to super-cooled condition frequently as

well as keep away from heat sources such as heater, oven, or

other devices that produce heat.

3. When using and storing, please pay attention to dust and

moisture.

4. Be careful to violent collision.

- BY-DM500 Microphone

- Foam Windscreen

- User Manual

- Warranty Card

1. Microphone Capsule

2. Locking Knobs

3. Mounting Bracket

4. Three-pin XLR Connector

5. 5/8’’ & 3/8’’ Combo Threaded Hole

6. Foam Windscreen

Dynamic

Cardioid

20–20,000 Hz

-57dB±3dB (0dB=1/ubar at 1khz)

120Ω

Three-pin XLR Connector

Not Required

616g

85×62×230.2mm

-20 °C to +50 °C

-5 °C to +55 °C

Acoustic Principle

Polar Pattern

Frequency Response

Sensitivity

Output Impedance

Audio Output Connector

Phantom Power

Weight

Dimensions

Operating Temperature

Storage Temperature

声学原理

指向性

频响范围

灵敏度

输出阻抗

音频输出接口

幻象电源

重量

尺寸

工作温度

贮存温度

动圈麦

心形

20–20,000 Hz

-57dB±3dB( 0dB=1/ubar at 1khz)

120Ω

三芯卡侬接口

不需要

616g

85×62×230.2mm

-20 °C ~ +50 °C

-5 °C ~ +55 °C

0°

180°

90°270°

-40

-35

-30

-25

-20

-15

-60

-50

-40

-30

-20

-10

200 2000 20000

极性模式

频响曲线

0°

180°

90°270°

-40

-35

-30

-25

-20

-15

-60

-50

-40

-30

-20

-10

200 2000 20000

品牌

技术要求：

1、表面无色差

2、无正负公差

3、包装标注尺寸为内尺寸

长丰型号

变更日期变更担当变更内容版本修改名称

1 2
