Sida 1/2

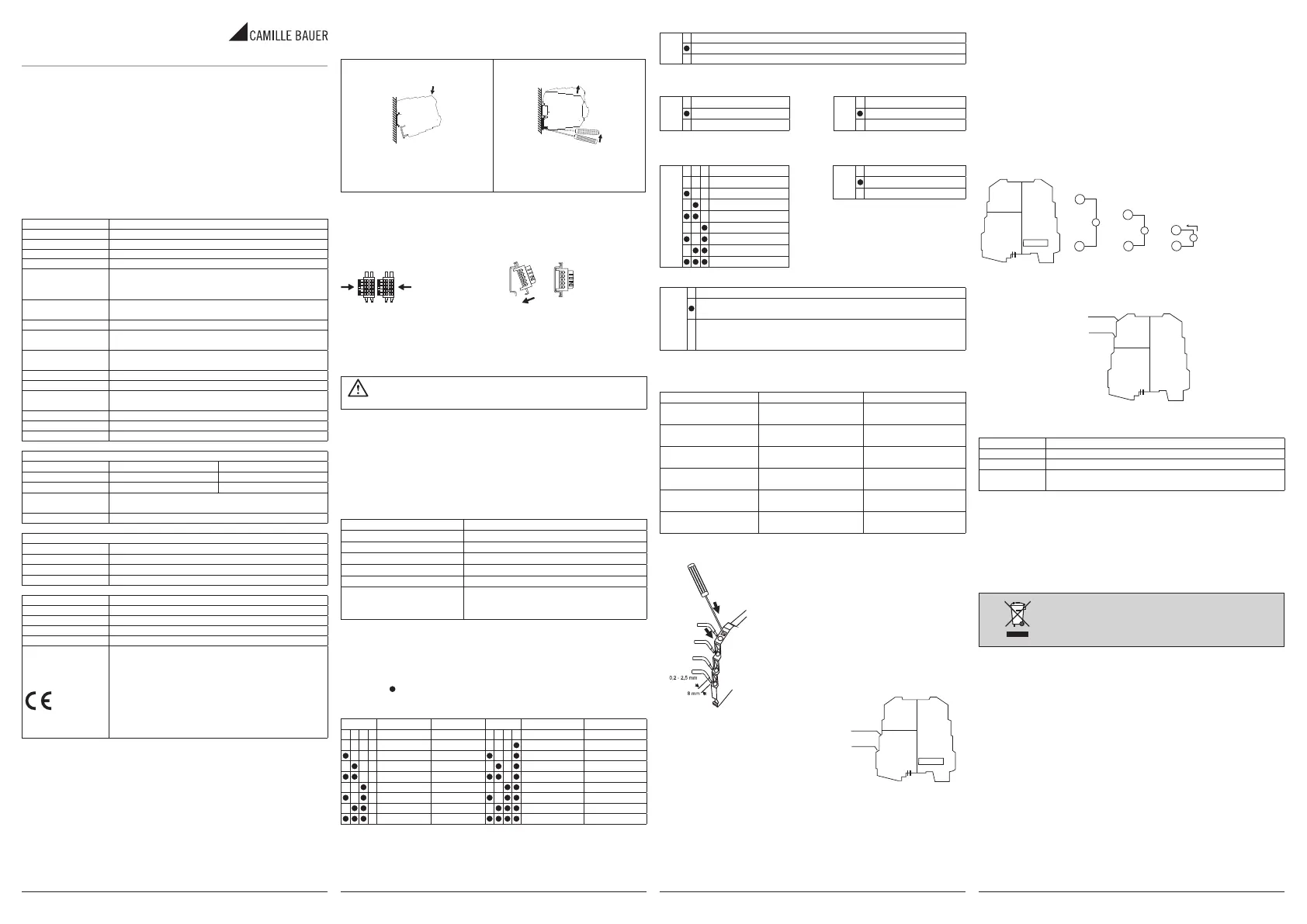

SINEAX VS54 DEUTSCH 1/4 SINEAX VS54 DEUTSCH 2/4 SINEAX VS54 DEUTSCH 3/4 SINEAX VS54 DEUTSCH 4/4
SINEAX VS54
Trennverstärker (mV)
für Shunt Messung 163 006 08.12
Allgemeine Eigenschaften
Der VS54 ist ein Trennverstärker mit galvanischer 3-Wege-Trennung und einem
hochempfindlichen Spannungseingang zur Messung an Shunt-Widerständen.
Merkmale/Nutzen:
•HoheGenauigkeit
•SehrschmalesGehäuse(6,2mm)
•Befestigungauf35mmDIN-Schiene
•SpannungsversorgungüberRückwandbusmöglich
•AnschlussüberZugfederklemme
•Galvanische3-WegeTrennung
•KongurationüberDIP-Schalter
Technische Daten
Hilfsenergie 19,2 … 30 V DC
Stromaufnahme Max. 22 mA bei 24 V DC
Leistungsaufnahme < 600 mW
Eingang unipolar oder bipolar
Eingang (Klemmen 3-4) Eingangsbereiche: 25 mV, 50 mV, 60 mV, 75 mV, 80 mV, 100 mV
Eingang (Klemmen 2-4)
Eingangsimpedanz 50 kΩ
Eingangsbereiche: 120 mV, 150 mV, 200 mV, 250 mV, 300 mV,
400 mV, 500 mV
Eingang (Klemmen 1-4) Eingangsimpedanz: 250 kΩ
Eingangsbereiche: 1000 mV, 2000 mV
Max. Eingang Eingangsimpedanz: 1 MΩ
Ausgangsspannung 0…5 V DC, 1…5 V DC, 0…10 V DC, 2…10 V DC,
min. Bürde 2 kΩ
Ausgangsstrom 0…20 mA, 4…20 mA, 20…0 mA, 20…4 mA
max. Bürde 500 Ω
Max. Spannung Ca. 12,5 V
Max. Strom Ca. 25 mA
Einstellzeit (10-90%) Bei 50 Hz: max. 25 ms ohne Filter und 55 ms mit Filter
Bei 60 Hz: max. 23 ms ohne Filter und 51 ms mit Filter
Auflösung 1mV für Spannungsausgang, 2µA für Stromausgang
Prüfspannung 1,5kV (50Hz für 1 Min.)
Schutzart IP20
Genauigkeitsangaben
Referenzbedingungen Umgebungstemperatur 25°C
Hilfsenergie 24 V
Bezugswert Messspanne
Grundgenauigkeit
(bei Referenz) ±0,1%
Temperatureinfluss < 120ppm/K
Umgebungsbedingungen
Betriebstemperatur – 20…+ 65°C
Lagertemperatur – 40…+ 85°C
Luftfeuchtigkeit 30…90% bei 40°C (nicht kondensierend)
Einsatzbereich Innenräume bis 2000m über Meer
LED interner Fehler, Überlast
Anschlüsse Zugfederklemmen
Leiterquerschnitt 0,2…2,5 mm2
Gehäuse PBT (schwarz)
Abmessungen, Gewicht 6,2 x 93,1 x 102,5 mm, 46 g
Normen
EN 61000-6-4/2002 (elektromagnetische Emission, industrielle
Umgebung)
EN 61000-6-2/2005 (elektromagnetische Immunität, industrielle
Umgebung)
EN 61010-1/2001 (Sicherheit)
Alle Schaltungen müssen mit doppelter Isolierung gegen Schaltun-
gen mit gefährlicher Spannung isoliert werden. Der Speisungstrans-
former muss der Norm EN 60742: «Isolierungstransformatoren und
Sicherheitstransformatoren» ent sprechen.
Unipolarer oder Bipolarer Eingang
SW1 5
Bipolar
Unipolar
Störfrequenz-Unterdrückung
für 50-60 Hz Netzfrequenz Eingangsfilter (1)
SW1 6 SW1 7
60 Hz aktiv
50 Hz inaktiv
(1) Daher ist es besser den Filter immer zuzuschalten, ausser man benötigt minimale
Einstellzeit.
Ausgangssignal Shunt Erkennung (3)
SW2 1 2 3 SW1 8
0…20 mA aktiv
4…20 mA inaktiv
20…0 mA (2) (2) Dies sind invertierte Ausgänge, für die der
FehlerderkleinereWertist.
(3) Die Genauigkeit wird durch die Stromauf-
nahme<3µAbeeinusst
20…4 mA (2)
0…10 V DC
0…5 V DC
1…5 V DC
2…10 V DC
Bereichsüberschreitung (siehe Tabelle unten für die entsprechenden Werte)
SW2 4
inaktiv: Der Ausgang bewegt sich nur innerhalb des eingestellten Messbereiches.
Bei einem Fehler geht der Ausgang 2,5 % über den Messbereichsendwert
aktiv: Der Ausgang bewegt sich linear von –2,5% bis 102,5% des eingestellten
Messbereiches.
Bei einem Fehler geht der Ausgang 5% über den Messbereichsendwert
Grenzwerte der Bereichsüberschreitung
DieprogrammierbarenGrenzwertederBereichsüberschreitung,dieinder
untenstehendenTabelleaufgeführtsind,geltenfürdasAusgangssignal.
Ausgangssignal SW2-8 inaktiv SW2-8 aktiv
4…20 mA Ausgang: 4…20 mA
Fehler: 20,5 mA
Ausgang: 3,5…20,5 mA
Fehler: 21 mA
0…20 mA Ausgang: 0…20 mA
Fehler: 20,5 mA
Ausgang: 0 mA…20,5 mA
Fehler: 21 mA
0…10 V Ausgang: 0…10 V
Fehler: 10,25 V
Ausgang: 0…10,25 V
Fehler: 10,5 V
0…5 V Ausgang: 0…5 V
Fehler: 5,125 V
Ausgang: 0…5,125 V
Fehler: 5,25 V
1…5 V Ausgang: 1…5 V
Fehler: 5,125 V
Ausgang: 0,875…5,125 V
Fehler: 5,25 V
2…10 V Ausgang: 2…10 V
Fehler: 10,25 V
Ausgang: 1,75…10,25 V
Fehler: 10,5 V
Elektrische Anschlüsse
DasModulbesitztZugfederklemmenfürdieelektrischen
Anschlüsse.
BittebeachtenSiebeimAnschliessenfolgendes:
1.EntfernenSie0,8cmderIsolierung
2.Führen Sie einen Schraubendreher in die quadra-
tische Öffnungein und drücken Sieihn, bis sichdie
Zugfederklemmeöffnet
3.FührenSiedasKabelindierundeÖffnungein
4.ZiehenSiedenSchraubendreherherausundüberprü-
fenSie,obdasKabelsicherinderKlemmebefestigt
ist.
Hilfsenergieversorgung
Zur Speisung der Signalkonverter der VS-
Liniegibtes3Möglichkeiten:
1. Direkte Speisung der Signalkonverter:
Jeder einzelne Signalkonverter wird über
dieKlemmen7(+)und8(-)mitHilfsenergie
versorgt.
1
2
3
4
5
6
7
8
Output
Input
+
-
19,2…30 Vdc
Power-
supply
2. Verwenden des CB-Power-Bus:
BeimCB-Power-Bus(Art.Nr.162826)handeltessichumeinenRückwandbusfür
dieVS-Signalkonverterlinie,welcherdirektaufderHutschienemontiertwird.
Esgenügtso,nureinenSignalkonvertermitHilfsenergiezuverbinden.DieHilfse-
nergiewirdvomSignalkonverteraufdenCB-Power-Busübertragen.
Sokönnenbiszu16Signalkonvertergespeistwerden.EsdarfmaximaleinStrom
von400mAimHilfsenergiekreisiessen.
Tel. +41 56 618 21 11
Camille Bauer AG Fax +41 56 618 35 35
Aargauerstrasse 7 info@camillebauer.com
CH-5610 Wohlen/Schweiz www.camillebauer.com
2
∅
Anweisungen zur Installation
Der Signalkonverterist für die Montage aufSchienen nach DIN 46277ausge-
legt.
Montage des Signalkonverters
aufderSchiene
EntfernungdesSignalkonverters
von der Schiene
1.SetzenSiedenSignalkonverterin
denoberenTeilderSchieneein.
2.DrückenSiedenSignalkonverter
nach unten.
1.HebelnSiemiteinemSchrauben-
dreher(wieaufderAbbildunggezeigt)
2.DrehenSiedenSignalkonverter
nachoben.
FüreinebessereBelüftungdesSignalkonvertersempfehlenwirdieMontagein
vertikalerStellung.VermeidenSiedieInstallationderSignalkonverterüberGerä-
ten,dieWärmeerzeugen.WirempfehlendieInstallationimunterenBereichdes
Schaltschrankes.
Verwenden des CB-Power-Bus
1.SteckenSiedieCB-Power-BusAnschlüssezusammen,umdieerforderlichen
AnzahlvonSteckplätzenzuerzielen.
2.SetzenSiedenCB-Power-BusindieSchieneein,indemSieihndazuaufder
oberenSeiteeinsetzenundnachuntendrücken.
WICHTIG: Beachten Sie die Einbaulage gemäss Bild. Andernfalls sind die
Signalkonverterkopfübermontiert.
– SchliessenSieniedieSpannungdirektamCB-PowerBusan!
– GreifenSiedieSpannungniedirektüberdieKlemmedesCB-Power
Bussesab!
Shunt Erkennungsfunktion
WenndieseFunktionaktiviertist,sendetderSignalkonvertereinenkleinenStrom
durchdenShuntundmisstdadurch,obeinShuntangeschlossenistodernicht.
IstkeinShuntangeschlossen,wirddiesdurchschnellesBlinkenderrotenLED
signalisiertundderAusganggehtaufFehler.
Einstellung der DIP-Schalter
Werkseinstellung
DerSignalkonverterwirdmitallenDIP-SchalterninOFFPositionausgeliefert.Die
EinstellungenentsprechendenfolgendenWerten:
Eingangssignal 0…60 mV
Bipolarer Eingang inaktiv
Störfrequenz-Unterdrückung 50 Hz
Eingangsfilter aktiv
Shunt Erkennung inaktiv
Ausgangssignal 4…20 mA
Bereichsüberschreitung
aktiv: bis 102,5% vom Endwert wird Ausgang linear
angezeigt
Bei Fehler geht der Ausgang auf 105% des Endwertes
ObigeEinstellungensindalsonurgültig,wennalleDIP-SchalteraufOFFstehen.
WirdeinDIP-Schalterverändert,isteserforderlich,alleandernParametersepa-
rat,entsprechendnachfolgendenTabelleneinzustellen.
ACHTUNG:FürallenachfolgendenTabellen:
EinstellungenüberDIP-SchalternurimspannungslosenZustandvornehmen!
DasSymbol zeigtan,dassderDIP-SchalterinderON-Positionist.
KeineAngabebedeutet,dassderDIP-SchalterinderOFF-Positionist.
Eingangssignal und Bereiche
SW1 Messen Physisch SW1 Messen Physisch
1 2 3 4 mV mV 1 2 3 4 mV mV
60 mV ± 100 mV 150 mV ± 250 mV
25 mV ± 50 mV 200 mV ± 250 mV
50 mV ± 50 mV 250 mV ± 250 mV
60 mV ± 100 mV 300 mV ± 500 mV
75 mV ± 100 mV 400 mV ± 500 mV
80 mV ± 100 mV 500 mV ± 500 mV
100 mV ±100 mV 1000 mV ± 1000 mV
120 mV ± 250 mV 2000 mV ± 2000 mV
DiephysischenBereiche werdenangegebenumdenFehler unddieAuösung
derÜbertragungzuberechnen.
3. Verwenden des CB-Power-Bus und des Spannungsversorgungsmoduls VS70:
DerVS70isteinSpannungsversorgungsmodulfürdenCB-Power-Busundistin
derLagebis zu75 Geräteder VS-SignalkonverterlinieüberdenRückwandbus
mitHilfsenergiezuversorgen.EsdarfmaximaleinStromvon1,6AimHilfsener-
giekreisiessen.
Sollenmehrals75Gerätegespiessenwerden,somusseinneuerCB-Power-Bus
Stranginstalliertwerden,welchernichtmitdemerstenStrangverbundenist.
Eingang
Klemmenbeschreibung:
Klemme1:Messbereichbis2V
Klemme2:Messbereichbis500mV
Klemme3:Messbereichbis100mV
Klemme4:Masse
1
4
2
4
3
4
V
+
V
+
V
Spannung
bis zu 2 V DC
1
2
3
4
5
6
7
8
Output
Input
Power-
supply
Spannung
bis zu 500 mV DC
Spannung
bis zu 100 mV DC
Ausgang
Spannung oder Strom
WirempfehlenfürdieelektrischenAnschlüsseabgeschirmteKabel.
1
2
3
4
5
6
7
8
Output
Input
Power-
supply
+
-
V / I
LED Anzeige
LED (rot) Bedeutung
Schnelles blinken Interne Fehler, Leitungsbruch
Langsames blinken Dip-Schalter Einstellungsfehler
Konstantes
Leuchten
Begrenzung der Ausgangs-Bereichsüberschreitung
Verhalten bei Fehler oder Defekt
JedeFehlfunktion,diezumschnellenBlinkenderLEDführt,setztdenAusgangin
einenFehlerzustand,z.B.aufdenÜberlastwert(2,5%oder5%gemässEinstel-
lungderDIP-Schalter).FürdirekteSkalierungverwendetderAusgangdenÜber-
lastwertentsprechenddemmaximalenWert,wobeifürdieinvertierteSkalierung
(20…0mA/20…4mA)derminimaleWertverwendetwird.BeilangsamemBlinken
bleibtderAusgangaufdemWertNull.
Gerätedürfennurfachgerechtentsorgtwerden!
SINEAX VS54 ENGLISH 1/4 SINEAX VS54 ENGLISH 2/4 SINEAX VS54 ENGLISH 3/4 SINEAX VS54 ENGLISH 4/4
SINEAX VS54
Isolating amplifier (mV)
for shunt measurement 163 006 08.12
General characteristics
VS54isanisolatingamplierwithgalvanic3-wayisolationandahighlysensitive
voltage input to measure shunt resistances.
Features/benefits:
•Highaccuracy
•Verynarrowhousing(6.2mm)
•Installationof35mmDINrail
•Powercanbesuppliedviabackplanebus
•Connectionviaspringcageterminals
•Galvanic3-wayisolation
•CongurationviaDIPswitch
Technical data
Power supply 19.2 … 30V DC
Current consumption Max. 22mA at 24V DC
Input power < 600mW
Input Unipolar or bipolar
Input (Terminals 3-4) Input ranges: 25mV, 50mV, 60mV, 75mV, 80mV, 100mV
Input (Terminals 2-4)
Input impedance 50kΩ
Input ranges: 120mV, 150mV, 200mV, 250mV, 300mV,
400mV, 500mV
Input (Terminals 1-4) Input impedance: 250kΩ
Input ranges: 1000mV, 2000mV
Max. input Input impedance: 1MΩ
Output voltage 0…5V DC, 1…5V DC, 0…10V DC, 2…10V DC,
min. load 2kΩ
Output current 0…20mA, 4…20mA, 20…0mA, 20…4mA
max. load 500Ω
Max. voltage Approx. 12.5V
Max. current Approx. 25mA
Response time (10-90%) At 50Hz: max. 25ms without filter and 55ms with filter
At 60Hz: max. 23ms without filter and 51ms with filter
Resolution 1mV for voltage output, 2µA for current output
Test voltage 1.5kV (50Hz for 1 min.)
Ingress protection IP20
Accuracy
Reference conditions Ambient temperature 25°C
Power supply 24V
Reference value Span
Basic accuracy
(at reference value) ±0.1%
Temperature influence < 120 ppm/K
Ambient conditions
Operating temperature – 20…+ 65°C
Storage temperature – 40…+ 85°C
Air humidity 30…90% at 40°C (non-condensing)
Scope of application Indoors up to 2000m above sea level
LED Internal error, overload
Connections Spring cage terminals
Conductor cross section 0.2…2.5mm2
Housing PBT (black)
Dimensions, weight 6.2 x 93.1 x 102.5mm, 46g
Standards
EN 61000-6-4/2002 (electromagnetic emission, industrial environ-
ment)
EN 61000-6-2/2005 (electromagnetic immunity, industrial environ-
ment)
EN 61010-1/2001 (safety)
All circuits must be insulated against circuits with dangerous voltage
by double insulation. The power transformer must correspond to
the EN 60 742 standard: «Isolation transformers and safety trans-
formers».
Unipolar or bipolar input
SW1 5
Bipolar
Unipolar
Mains frequency rejection
for 50-60Hz mains frequency Input filter (1)
SW1 6 SW1 7
60Hz Active
50Hz Inactive
(1)Therefore,it isbetterto activate thelter alwaysunless averylowresponsetimeis
required.
Output signal Shunt detection (3)
SW2 1 2 3 SW1 8
0…20mA Active
4…20mA Inactive
20…0mA (2) (2)Theseareinvertedoutputsforwhichtheerror
is the smaller value.
(3) The accuracy is inuenced by the power
consumption<3µA.
20…4mA (2)
0…10V DC
0…5V DC
1…5V DC
2…10V DC
Over-range (see table below for the respective values)
SW2 4
Inactive: The output covers only the set measuring range.
In case of an error, the output moves 2.5 % above the maximum value of the
measuring range.
Active The output moves in a linear manner from –2.5% to 102.5% of the set
measuring range.
In case of an error, the output moves 5% above the maximum value of the
measuring range
Over-range limit values
Theprogrammableover-rangelimitvalueslistedinthetablebelowrefertothe
output signal.
Output signal SW2-8 inactive SW2-8 active
4…20mA Output: 4…20mA
Error: 20.5mA
Output: 3.5…20.5mA
Error: 21mA
0…20mA Output: 0…20mA
Error: 20.5mA
Output: 0mA…20.5mA
Error: 21mA
0…10V Output: 0…10V
Error: 10,25V
Output: 0…10.25V
Error: 10.5V
0…5V Output: 0…5V
Error: 5.125V
Output: 0…5.125V
Error: 5.25V
1…5V Output: 1…5V
Error: 5.125V
Output: 0.875…5.125V
Error: 5.25V
2…10V Output: 2…10V
Error: 10,25V
Output: 1.75…10.25V
Error: 10,5
Electric connections
Themodule features spring cageterminals forelectric
connections.
Pleaseobservethefollowingwhenrealisingtheconnec-
tions:
1. Strip0.8cmoftheinsulation.
2. Enterthe screw driverinto thesquare opening and
pressuntilthespringopenswhichblocksthecable.
3. Enterthecableintotheroundopening.
4. Pullthescrewdriveroutandcheckwhetherthecable
isrmlyfastenedintheterminal
Power supply
Thereare3optionstosupplypowertothe
signalconvertersoftheVSline:
1. Direct supply to signal converters:
Each individual signal converter is supplied
withpowerviathe7(+)and8(-)terminals.
1
2
3
4
5
6
7
8
Output
Input
+
-
19,2…30 Vdc
Power-
supply
2. Using the CB-Power-Bus:
TheCB-Power-Bus(Art.No.162826)isabackplanebusfortheVSsignalconver-
terlinewhichisassembleddirectlyonthetop-hatrail.
Inthiscaseonlyonesignalconverterhastobeconnectedtothepowersupply.
ThepoweristransferredbythesignalconvertertotheCB-Power-Bus.
Upto16signalconverterscanbesuppliedinthisway.Themaximumcurrentin
thepowercircuitamountsto400mA.
Installation instructions
ThesignalconverterisdesignedforrailassemblyaccordingtoDIN46277.
Railassemblyofthe
signal converter
Removalofthesignalconverter
fromtherail
1.Placethesignalconverterinthe
upperpartoftherail.
2.Pressthesignalconverter
downwards
1.Useascrewdrivertoapplyleve-
rage(asshownintheimage)
2.Turnthesignalconverterupwards
Toachieveimprovedventilation,werecommendinstallingthesignalconverterin
averticalposition. Avoidtheinstallation ofthe signalconverteraboveheat-ge-
neratingdevices.Werecommendtheinstallationinthelowerpartofthecontrol
cabinet.
Using the CB-Power-Bus
1.Combine the CB-Power-Bus connections to obtain the requirednumber of
positions.
2.PlacetheCB-Power-Busintherailbyinsertingitinthetoppartandpressingit
downwards.
IMPORTANT:Ensure thepositionasshown inthe image.Otherwise thesignal
convertersaremountedupsidedown.
– NeverconnectthepowersupplydirectlytotheCB-Power-Bus!
– NevertapthepowersupplydirectlyviatheterminaloftheCB-Power-
Bus!
Shunt detection function
Whenthisfunctionisactivated,thesignalconvertersendsalowcurrentthrough
theshuntthusmeasuringwhetherashuntisconnectedornot.Ifashunthasnot
beenconnected,thisisindicatedbyrapidashingoftheredLEDandtheoutput
moves to an error.
Setting of the DIP switches
Factory setting
Thesignal converterisdelivered withallDIPswitchesin theOFF position.The
settingscorrespondtothefollowingvalues:
Input signal 0…60mV
Bipolar input Inactive
Mains frequency rejection 50Hz
Input filter Active
Shunt detection Inactive
Output signal 4…20mA
Over-range
Active: Up to 102.5% of the maximum value, the output
is indicated in a linear manner.
In case of an error, the output moves to 105% of the
maximum value.
ThesettingsstatedaboveareonlyvalidifallDIPswitchesareintheOFFposition.
IfaDIPswitchischanged,allotherparametersmustbesetseparatelyinaccor-
dancewiththesubsequenttables.
ATTENTION PLEASE: For all of the subsequent tables:
SetDIPswitchonlywhenitisnotenergised!
The symbol means that the DIP switch is in the ON position. No indication means that the DIP
switch is in the OFF position.
Input signal and ranges
SW1 Measured Physically SW1 Measured Physically
1 2 3 4 mV mV 1 2 3 4 mV mV
60mV ± 100mV 150mV ± 250mV
25mV ± 50mV 200mV ± 250mV
50mV ± 50mV 250mV ± 250mV
60mV ± 100mV 300mV ± 500mV
75mV ± 100mV 400mV ± 500mV
80mV ± 100mV 500mV ± 500mV
100mV ±100mV 1000mV ± 1000mV
120mV ± 250mV 2000mV ± 2000mV
Thephysical rangesare statedto calculatethe errorand theresolution ofthe
transmission.
3. Using the CB-Power-Bus and the VS70 power supply module:
VS70isa powersupplymodule fortheCB-Power-Busandcan supply power toa
maximumof75devicesoftheVSsignalconverterlineviatherearplatebus.Themaxi-
mumcurrentinthepowercircuitamountsto1.6A.
Ifmorethan75devicesaresupposedtobesupplied,anewCB-Power-Busstringmust
beinstalledwhichisnotconnectedtotherststring.
Input
Terminal description:
Terminal1:Measuringrangeupto2V
Terminal2:Measuringrangeupto500mV
Terminal3:Measuringrangeupto100mV
Terminal4:Earth
1
4
2
4
3
4
V
+
V
+
V
Voltage
up to 2 V DC
1
2
3
4
5
6
7
8
Output
Input
Power
supply
Voltage
up to 500 mV DC
Voltage
up to 100 mV DC
Output
Voltage or current
Theuseofshieldedcablesisrecommendedfortheelectricconnections.
1
2
3
4
5
6
7
8
Output
Input
Power-
supply
+
-
V / I
LED
LED (red) Meaning
Rapid flashing Internal error, line breakage
Slow flashing DIP switch setting error
Steady light Limit of the output over-range
Behaviour in case of an error or defect
AnymalfunctionleadingtorapidashingoftheLEDplacestheoutputinanerror
mode,e.g.totheoverloadvalue (2.5%or5%accordingtotheDIPswitch set-
ting).Theoutputusestheoverloadvalueaccordingtothemaximumvaluefordi-
rectscaling,whiletheminimumvalueisusedforinvertedscaling(20…0mA/20…
4mA).Inslowashing,theoutputremainsonzero.
Theinstrumentsmustbedisposedofinaproper
manner!
2
∅
Phone +41 56 618 21 11
Camille Bauer AG Fax +41 56 618 35 35
Aargauerstrasse 7 info@camillebauer.com
CH-5610 Wohlen/Switzerland www.camillebauer.com

Produktspecifikationer

Varumärke: Camille Bauer
Kategori: mottagare
Modell: Sineax VS54

Behöver du hjälp?

Om du behöver hjälp med Camille Bauer Sineax VS54 ställ en fråga nedan och andra användare kommer att svara dig


mottagare Camille Bauer Manualer

Camille Bauer

Camille Bauer Sineax TV804 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax TV809 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax VS50 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax TV819 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax VS54 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax VS52 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax V604s Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax TVD825 Bruksanvisning

18 September 2024
Camille Bauer

Camille Bauer Sineax TV815 Bruksanvisning

18 September 2024

mottagare Manualer

Nyaste mottagare Manualer

Speco Technologies

Speco Technologies PBM120AT Bruksanvisning

27 Oktober 2024
Fosi Audio

Fosi Audio V3 Bruksanvisning

26 Oktober 2024
Jensen

Jensen CAR710-4BC Bruksanvisning

26 Oktober 2024
Onkyo

Onkyo TX-RZ830 Bruksanvisning

24 Oktober 2024
Pioneer

Pioneer VSX-1122K Bruksanvisning

22 Oktober 2024
NAD

NAD C 355BEE Bruksanvisning

21 Oktober 2024
Yamaha

Yamaha HTR-5072 Bruksanvisning

21 Oktober 2024
Yamaha

Yamaha RX-A810 Bruksanvisning

20 Oktober 2024
Sherwood

Sherwood R-607 Bruksanvisning

20 Oktober 2024
Denon

Denon AVC-S660H Bruksanvisning

19 Oktober 2024
