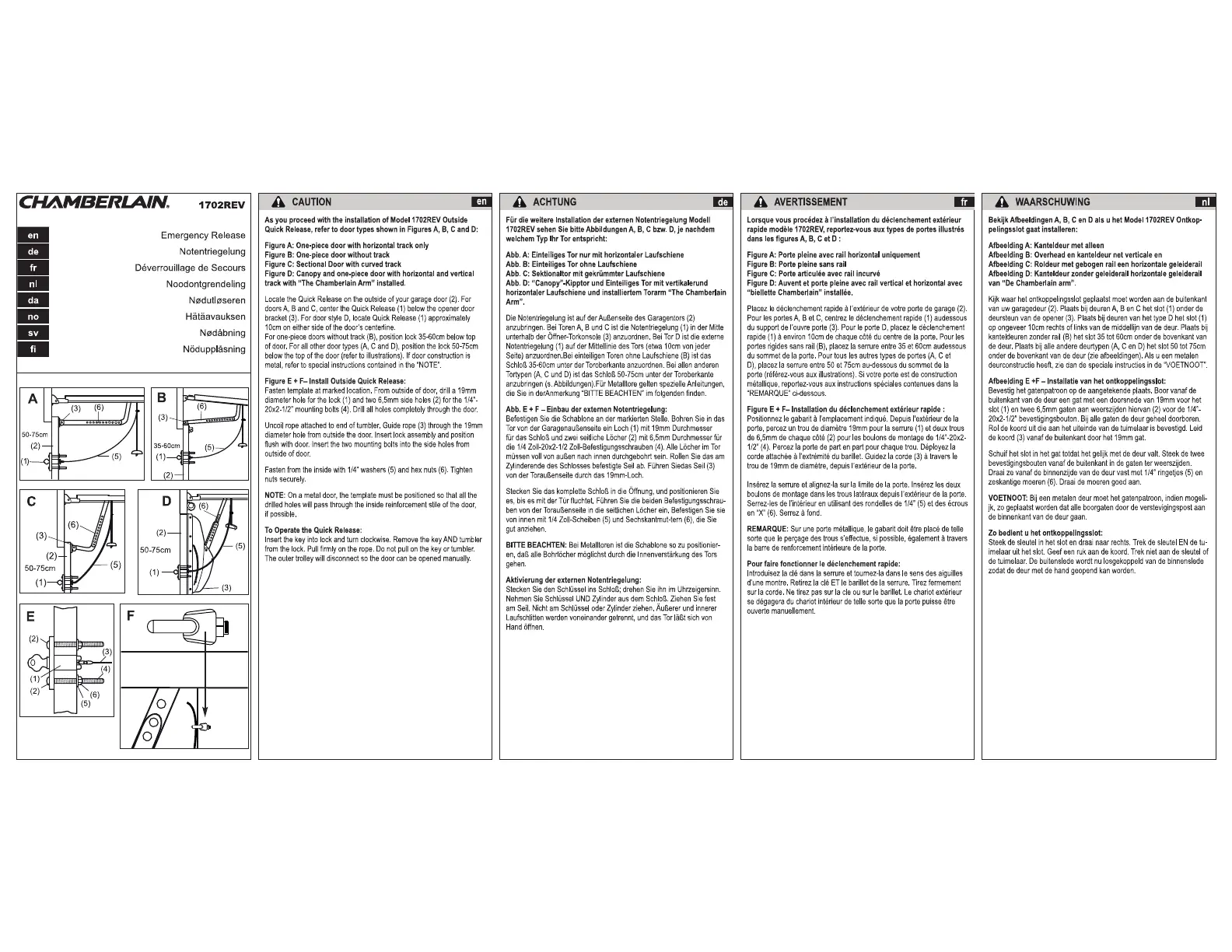

Sida 1/2

As you proceed with the installation of Model 1702EV

Outside Quick Release, refer to door types shown in

Figures A, B, C and D:

Figure A: One-piece door with horizontal track only

Figure B: One-piece door without track

Figure C: Sectional Door with curved track

Figure D: Canopy and one-piece door with horizontal and

vertical track with

“The Chamberlain Arm” installed

Locate the Quick Release on the outside of your garage door

(2). For doors A, B and C, center the Quick Release (1) below

the opener door bracket (3). For door style D, locate Quick

Release (1) approximately 10cm on either side of the door’s

centerline.

For one-piece doors without track (B), position lock 35-60cm

below top of door. For all other door types (A, C and D), posi-

tion the lock 50-75cm below the top of the door (refer to illus-

trations). If door construction is metal, refer to special instruc-

tions contained in the "NOTE".

Figure E + F– Install Outside Quick Release:

Fasten template at marked location. From outside of door, drill

a 19mm diameter hole for the lock (1) and two 6,5mm side

holes (2) for the 1/4"-20x2-1/2" mounting bolts (4). Drill all

holes completely through the door.

Uncoil rope attached to end of tumbler. Guide rope (3) through

the 19mm diameter hole from outside the door. Insert lock

assembly and position flush with door.

Insert the two mounting bolts into the side holes from outside

of door.

Fasten from the inside with 1/4" washers (5) and hex nuts (6).

Tighten nuts securely.

NOTE: On a metal door, the template must be positioned so

that all the drilled holes will pass through the inside reinforce-

ment stile of the door, if possible.

To Operate the Quick Release:

Insert the key into lock and turn clockwise. Remove the key

AND tumbler from the lock. Pull firmly on the rope. Do not pull

on the key or tumbler. The outer trolley will disconnect so the

door can be opened manually.

Für die weitere Installation der externen Notentriegelung

Modell 1702EV sehen Sie bitte Abbildungen A, B, C bzw.

D, je nachdem welchem Typ Ihr Tor entspricht:

Abb. A: Einteiliges Tor nur mit horizontaler Laufschiene

Abb. B: Einteiliges Tor ohne Laufschiene

Abb. C: Sektionaltor mit gekrümmter Laufschiene

Abb. D: “Canopy”-Kipptor und Einteiliges Tor mit ver-

tikaler und horizontaler Laufschiene und installiertem

Torarm “The Chamberlain Arm”

Die Notentriegelung ist auf der Außenseite des Garagentors

(2) anzubringen.

Bei Toren A, B und C ist die Notentriegelung (1) in der Mitte

unterhalb der Öffner-Torkonsole (3) anzuordnen. Bei Tor D ist

die externe Notentriegelung (1) auf der Mittellinie des Tors

(etwa 10cm von jeder Seite) anzuordnen.Bei einteiligen Toren

ohne Laufschiene (B) ist das Schloß 35-60cm unter der

Toroberkante anzuordnen. Bei allen anderen Tortypen (A, C

und D) ist das Schloß 50-75cm unter der Toroberkante

anzubringen (s. Abbildungen).

Für Metalltore gelten spezielle Anleitungen, die Sie in der

Anmerkung

“BITTE BEACHTEN” im folgenden finden.

Abb. E + F – Einbau der externen Notentriegelung:

Befestigen Sie die Schablone an der markierten Stelle.

Bohren Sie in das Tor von der Garagenaußenseite ein Loch

(1) mit 19mm Durchmesser für das Schloß und zwei seitliche

Löcher (2) mit 6,5mm Durchmesser für die 1/4 Zoll-20x2-1/2

Zoll-Befestigungsschrauben (4). Alle Löcher im Tor müssen

voll von außen nach innen durchgebohrt sein. Rollen Sie das

am Zylinderende des Schlosses befestigte Seil ab. Führen Sie

das Seil (3) von der Toraußenseite durch das 19mm-Loch.

Stecken Sie das komplette Schloß in die Öffnung, und posi-

tionieren Sie es, bis es mit der Tür fluchtet. Führen Sie die

beiden Befestigungsschrauben von der Toraußenseite in die

seitlichen Löcher ein. Befestigen Sie sie von innen mit 1/4

Zoll-Scheiben (5) und Sechskantmut-tern (6), die Sie gut

anziehen.

BITTE BEACHTEN: Bei Metalltoren ist die Schablone so zu

positionieren, daß alle Bohrlöcher möglichst durch die

Innenverstärkung des Tors gehen.

Aktivierung der externen Notentriegelung:

Stecken Sie den Schlüssel ins Schloß; drehen Sie ihn im

Uhrzeigersinn. Nehmen Sie Schlüssel UND Zylinder aus dem

Schloß. Ziehen Sie fest am Seil. Nicht am Schlüssel oder

Zylinder ziehen. Äußerer und innerer Laufschlitten werden

voneinander getrennt, und das Tor läßt sich von Hand öffnen.

Lorsque vous procédez à l’installation du déclenchement

extérieur rapide

modèle 1702EV, reportez-vous aux types de portes illus-

trés dans les figures

A, B, C et D:

Figure A: Porte pleine avec rail horizontal uniquement

Figure B: Porte pleine sans rail

Figure C: Porte articulée avec rail incurvé

Figure D: Auvent et porte pleine avec rail vertical et hori-

zontal avec “biellette Chamberlain” installée

Placez le déclenchement rapide à l’extérieur de votre porte de

garage (2). Pour les portes A, B et C, centrez le déclenche-

ment rapide (1) audessous du support de l’ouvre porte (3).

Pour le porte D, placez le déclenchement rapide (1) à environ

10cm de chaque côté du centre de la porte.

Pour les portes rigides sans rail (B), placez la serrure entre 35

et 60cm audessous

du sommet de la porte. Pour tous les autres types de portes

(A, C

et D), placez la serrure entre 50 et 75cm au-dessous du som-

met de la

porte (référez-vous aux illustrations). Si votre porte est de

construction

métallique, reportez-vous aux instructions spéciales con-

tenues dans

la “REMARQUE” ci-dessous.

Figure E + F– Installation du déclenchement extérieur

rapide:

Positionnez le gabarit à l’emplacement indiqué. Depuis l’ex-

térieur de la porte, percez un trou de diamètre 19mm pour la

serrure (1) et deux trous de 6,5mm de chaque côté (2) pour

les boulons de montage de 1/4”-20x2-1/2” (4). Percez la porte

de part en part pour chaque trou. Déployez la corde attachée

à l’extrémité du barillet. Guidez la corde (3) à travers le trou

de 19mm de diamètre, depuis l’extérieur de la porte. Insérez

la serrure et alignez-la sur la limite de la porte. Insérez les

deux boulons de montage dans les trous latéraux depuis l’ex-

térieur de la porte. Serrez-les de l’intérieur en utilisant des

rondelles de 1/4” (5) et des écrous en “X” (6). Serrez à fond.

REMARQUE: Sur une porte métallique, le gabarit doit être

placé de telle sorte que le perçage des trous s’effectue, si

possible, également à travers la barre de renforcement

intérieure de la porte.

Pour faire fonctionner le déclenchement rapide:

Introduisez la clé dans la serrure et tournez-la dans le sens

des aiguilles d’une montre. Retirez la clé ET le barillet de la

serrure. Tirez fermement sur la corde. Ne tirez pas

sur la cle ou sur le barillet. Le chariot extérieur se dégagera

du chariot intérieur de telle sorte que la porte puisse être

ouverte manuellement.

Bekijk Afbeeldingen A, B, C en D als u het Model 1702E

Ontkoppelingsslot gaat installeren:

Afbeelding A: Kanteldeur met alleen

Afbeelding B: Overhead en kanteldeur net verticale en

Afbeelding C: Roldeur met gebogen rail een horizontale

geleiderail

Afbeelding D: Kanteldeur zonder geleiderail horizontale

geleiderail van “De Chamberlain arm”

Kijk waar het ontkoppelingsslot geplaatst moet worden aan de

buitenkant van uw garagedeur (2). Plaats bij deuren A, B en C

het slot (1) onder de deursteun van de opener (3). Plaats bij

deuren van het type D het slot (1) op ongeveer 10cm rechts of

links van de middellijn van de deur. Plaats bij kanteldeuren

zonder rail (B) het slot 35 tot 60cm onder de bovenkant van

de deur. Plaats bij alle andere deurtypen (A, C en D) het slot

50 tot 75cm onder de bovenkant van de deur (zie afbeeldin-

gen). Als u

een metalen deurconstructie heeft, zie dan de speciale

instructies in de “VOETNOOT”.

Afbeelding E +F – Installatie van het ontkoppelingsslot:

Bevestig het gatenpatroon op de aangetekende plaats. Boor

vanaf de buitenkant van de deur een gat met een doorsnede

van 19mm voor het slot (1) en twee 6,5mm gaten aan weersz-

ijden hiervan (2) voor de 1/4"-20x2-1/2" bevestigingsbouton.

Bij alle gaten de deur geheel doorboren. Rol de koord uit die

aan het uiteinde van de tuimelaar is bevestigd. Leid de koord

(3) vanaf de buitenkant door het 19mm gat. Schuif het slot in

het gat totdat het gelijk met de deur valt. Steek de twee

bevestigingsbouten vanaf de buitenkant in de gaten ter weer-

szijden. Draai ze vanaf de binnenzijde van de deur vast met

1/4" ringetjes (5) en zeskantige moeren (6). Draai de moeren

goed aan.

VOETNOOT: Bij een metalen deur moet het gatenpatroon,

indien mogelijk, zo geplaatst worden dat alle boorgaten door

de verstevigingspost aan de binnenkant van de deur gaan.

Zo bedient u het ontkoppelingsslot:

Steek de sleutel in het slot en draai naar rechts. Trek de sleu-

tel EN de tuimelaar uit het slot. Geef een ruk aan de koord.

Trek niet aan de sleutel of de tuimelaar. De buitenslede wordt

nu losgekoppeld van de binnenslede zodat de deur met de

hand geopend kan worden.

Emergency Release 1702REV

Notentriegelung 1702REV

Déverrouillage de Secours 1702REV

Noodontgrendeling 1702REV

Nødutløseren 1702REV

Hätäavauksen 1702REV

Nødåbning 1702REV

Nödupplåsning 1702REV

75cm

(5)

)

(2)

(3) (6)

-60cm

(6)

(3)

(1)

(2)

(5)

0-75cm (5

)

(3)

(1)

(2)

(6)

(3)

)

(1)

(2)

50-75cm

(1)

(2)

(

)

(2) (6)

(5)

35-60cm

50-75cm

(1)

Efterhånden som du installerer Model 1702EV nødudløser

for låsen, se da porttyperne, som er vist i illustration A, B,

C og D:

Illustration A: Vippeport med vandret køreskinne

Illustration B: Vippeport uden køreskinne

Illustration C: Sektionsport med buet køreskinne

Illustration D: Folde og vippeport med lodret og vandret

køreskinne “Chamberlain armen” installeret

Find nødudløseren på ydersiden af din garageport (2). Til

porte A, B og C skal du centrere nødudløseren (1) under

åbner portkonsollet (3). Til port D skal du placere

nødudløseren (1) cirka 10cm på en af siderne af portens

midterlinie. Til vippeporte uden spor (B), placér låsen 35 til

60cm under toppen af porten. Alle andre porttyper (A, C og

D), placeres låsen 50 til 75cm under toppen af porten (se illus-

trationerne). Hvis portkonstruktionen er metal, se da de

specielle instrukser i “BEMÆRK” herunder.

Illustration E +F – Installation af nødudløser til lås:

Fastgør skabelonen på det markerede sted. Fra ydersiden af

porten skal du bore et hul på 19mm i diameter til låsen (1) og

to 6,5mm sidehuller (2) til 1/4”-20x2-1/2” monteringsboltene

(4). Alle hullerne skal bores helt igennem porten. Rul kablet

ud, som er fastgjort til tilholderenden. Led kablet (3) igennem

19mm diameter hullet fra ydersiden af porten. Indsæt låssam-

lingen og placér den lige med porten. Indsæt de to monter-

ingsbolte i sidehullerne fra ydersiden af porten. Fastgør fra

indersiden med 1/4” skiver (5) og sekskant møtrikken (6).

Fastgør møtrikken.

BEMÆRK: På en metalport skal skabelonen placeres så at

alle borehullerne vil passere gennem den indvendige

forstærkningsdørprofil, hvis dette er muligt.

Anvendelse af nødudløseren:

Indsæt nøglen i låsen og drej med uret. Fjern nøglen OG

tilholderen fra låsen. Tag godt fat i kablet og træk. Du må ikke

trække i nøglen eller tilholderen. Den udvendige løbevogn vil

frakoble fra den indvendige løbevogn, således at porten kan

åbnes

manuelt.

Under installeringen av Model 1702EV utvendig nødåpn-

ingslås, se figurene A, B, C og D, som viser forskjellige

porttyper:

Figur A: Vippeport som bare har horisontalt skinner

Figur B: Vippeport uten skinner

Figur C: Seksjonsport med bueformet skinner

Figur D: Foldeport og vippeport med vertikalt og hoizon-

talt skinner som har

“The Chamberlain Arm” installert

Plasser nødåpningslåsen på utsiden av garasjeporten (2).

Sentrer nødåpningslåsen (1) under portåpnerbraketten (3) på

portene A, B og C. På porttype D plasseres nødåpningslåsen

(1) ca 10cm til en av sidene for portens midtlinje.

På vippeporter uten spor, (B), plasseres låsen 35 til 60 cm

nedenfor portens øvre kant. På alle andre porttyper (A, C og

D) plasseres låsen 50 til 75cm nedenfor portens øvre kant (se

illustrasjonene). Les de spesielle instruksjonene nedenfor

under “MERK” hvis portkonstruksjonen er av metall.

Figur E + F – Installasjon av nødåpningslåsen:

Fest malen på avmerket sted. Fra utsiden av porten bores et

hull på 19mm i diameter for låsen (1) og to 6,5mm hull på

hver side (2) for 1/4"-20x2-1/2" festebolter (4). Bor alle hullene

helt gjennom porten. Vikle opp ledningen som er festet til

enden av låsemekanismen. Før ledningen (3) gjennom det

19mm store hullet fra utsiden av porten. Sett i delene til låsen

slik at de sitter plant med porten. Sett de to festeboltene i hul-

lene på hver side fra utsiden av porten. Fest dem på innsiden

med 1/4" skiver (5) og sekskant muttere (6). Trekk mutterne

godt til.

MERK: På metallporter må malen, om mulig, plasseres slik at

alle de borede hullene går gjennom det forsterkede side-

stykket på innsiden av porten.

Slik brukes nødåpningslåsen:

Sett nøkkelen i låsen og vri mot høyre. Ta nøkkelen OG låse-

mekanismen ut av låsen. Trekk bestemt i kabelen ikke dra i

nøkkelen eller i låsemekanismen. Den ytre trallen vil koble seg

fra den indre trallen slik at porten kan åpnes manuelt.

När du fortsätter med installationen av modell 1702EV

nyckellåset för nödöppning, se de typer som visas i fig. A,

B, C och D:

Fig. A: Vipp-port med endast horisontell skena

Fig. B: Vipp-port utan ledskena

Fig. C: Sektionsport med böjd skena

Fig. D: Vipp av baldakintyp el. vipp-port med vertikal el

hoizontell ledskena med Chamberlain-armen monterad

Nyckellåset ska placeras på utsidan av din garageport (2). På

portar A, B och C centrera nyckellåset för nödöppning (1)

nedanför portens övre kant under porthållaren (3). För port D

placera nyckelåset för nödöppning (1) ca 10cm från centerlin-

jen på valfri sida av porten. På vipp-portar utan ledskena (B),

placera låset 35-60cm under övre kanten av porten. På alla

andra porttyper (A, C och D), placera låset 50-75cm under

övre kanten av porten (se bilden). Om din port är av metall, se

särskilda anvisningar i ANMÄRKNINGEN nedan.

Fig. E + F – Installera nyckellåset för nödöpppning:

Fäst borrmallen på de märkta stället. Borra ett 19mm hål för

låset (1) från utsidan av porten och två 6,5mm sidohål (2) till

1/4”-20x2-1/2” fästbultar (4). Borra alla hål helt igenom porten.

Rulla ut kabeln som är fäst vid låscylinderänden. För kabeln

(3) genom det 19mm hålet från utsidan av porten. Sätt in

låsaggregatet och placera det

jäms med porten. För in de två fästbultarna i sidohål från utsi-

dan av porten. Fäst från insidan av porten med 1/4” brickor (5)

och sexkantiga muttrar (6). Dra åt muttrarna

ordentligt.

OBS! På metallportar ska borrmallen placeras så att alla bor-

rade hål förs genom bågsidstycket på insidan av porten, om

möjligt.

Nyckellåset används så här:

För in nyckeln i låset och vrid medsols. Dra ut nyckeln OCH

cylindern ur låset. Dra stadigt på kabeln. Dra inte på nyckelen

eller cylindern. Den yttre dragarmen urkopplas från inre dra-

garmen så att porten kan öppnas manuellt.

Jatkaessasi malli 1702EV ulkopuolisen nopean vapautuk-

sen asentamista, katso eri ovityyppejä, jotka näytetään

kuv. A, B, C ja D:

Kuvio A: Yhtenäinen ovi, jossa on vain vaakasuora raide

Kuvio B: Yhtenäinen ovi ilman raidetta

Kuvio C: Moniosainen ovi käyrällå raiteella

Kuvio D: Katosovi ja yhtenäinen ovi, jossa on pystysuora

& vaakasuroa raide, johon on asennettu Chamberlain-

ovenvarsi

Sijoita nopea vapautuslaite autotallin oven (2) ulkopuolelle.

Ykasiosaisissa A, B ja C sijoita keskelle avaajan oven kannat-

inta (3). Tyypmsissa ovissa D sijoitetaan nopea vapautus (1)

noin 10cm oven keskusviivasta kummalle puolen tahansa.

Mikäli kysymyksessä on moniosainen ovi ilman raidetta (B),

aseta lukko 35-60cm oven yläpään alapuolelle. Kaikissa

muuntyyppisissä ovissa (A, C ja D) lukko asetetaan 50-75cm

oven yläpään alapuolelle (ks. kuvia). Jos ovesi on metallinen,

katso erikoisohjeita kohdassa “NOTE” alla.

Kuvio E + F – Asenna nopea vapautus ulkopuolelle:

Kiinnitä pistotulkki merkittyyn paikkaan. Poraa oven ulkop-

uolelta 19mm läpim. reikä lukolle (1) ja kaksi 6,5mm

sivureikää (2) 1/4”-20x2-1/2” kiinnityspulteille (4). Poraa kaikki

reiät täysin oven läpi. Kierrä haittalevyn päähän kiinnitetty

kaapeli auki. Ohjaa kaapeli (3) 19mm läpimittaisen reiän läpi

oven ulkopuolelta. Pane lukkoasennelma sisään ja aseta se

samalle tasolle kuin ovi. Pane kaksi kiinnityspulttia sivureikiin

oven ulkopuolelta. Kiinnitä 1/4” aluslevyt (5) ja kuusiomutterit

sisäpuolelta (6). Kiristä mutterit huolellisesti.

HUOM! Metallioven ollessa kysymyksessä on pistotulkki

asetettava siten, että kaikki poratut reiät kulkevat vahvistetun

sivukarmin läpi.

Ulkopuolisen nopean vapautuksen käyttö:

Pane avain lukkoon ja käännä myötäpäivään. Poista avain JA

haittalevy lukosta, Vedä tukevasti kaapelista. Ala veda

avaimesta tai haittalevysta. Ulommainen virroitin

kytkeytyy irti sisimmäisestä virroittimesta, joten ovi voidaan

aukaista käsin.

Chamberlain GmbH

Alfred-Nobel-Strasse 4

66793 Saarwellingen

Germany

www.chamberlain.eu

diy@chamberlain.eu

Produktspecifikationer

Varumärke:	Chamberlain
Kategori:	spår
Modell:	1702REV
Färg på produkten:	Roestvrijstaal
Vikt:	38000 g
Bredd:	180 mm
Djup:	500 mm
Höjd:	1000 mm
Förpackningens vikt:	48000 g
Förpackningens bredd:	220 mm
Djuppackning:	600 mm
Förpackningshöjd:	1100 mm
Husmaterial:	Roestvrijstaal
Rammaterial:	Metaal
Lämplig för utomhusbruk:	Ja
Lämplig för inomhusbruk:	Ja
AC-ingångsspänning:	100 - 120, 200 - 240 V
Drifttemperatur (TT):	-28 - 60 °C
Relativ luftfuktighet i drift (VV):	5 - 80 procent
Average Cycles Between Failures (MCBF):	2000000
Barriärmaterial:	Roestvrijstaal
Passeringshastighet (personer per minut):	30 persoon/personen
