Sida 1/4
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch
den Endverbraucher die gesetzliche Gewährleistungsfrist. Die
Gewährleistung bezieht sich nicht auf Transportschäden sowie Schäden,
die durch Kurzschluss, Überlastung oder bestimmungswidrigen Gebrauch
entstanden sind. Bei Fertigungs- und Materialfehlern, die innerhalb der
Gewährleistungsfrist erkannt werden, leistet unser Werk kostenlos Reparatur
oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät

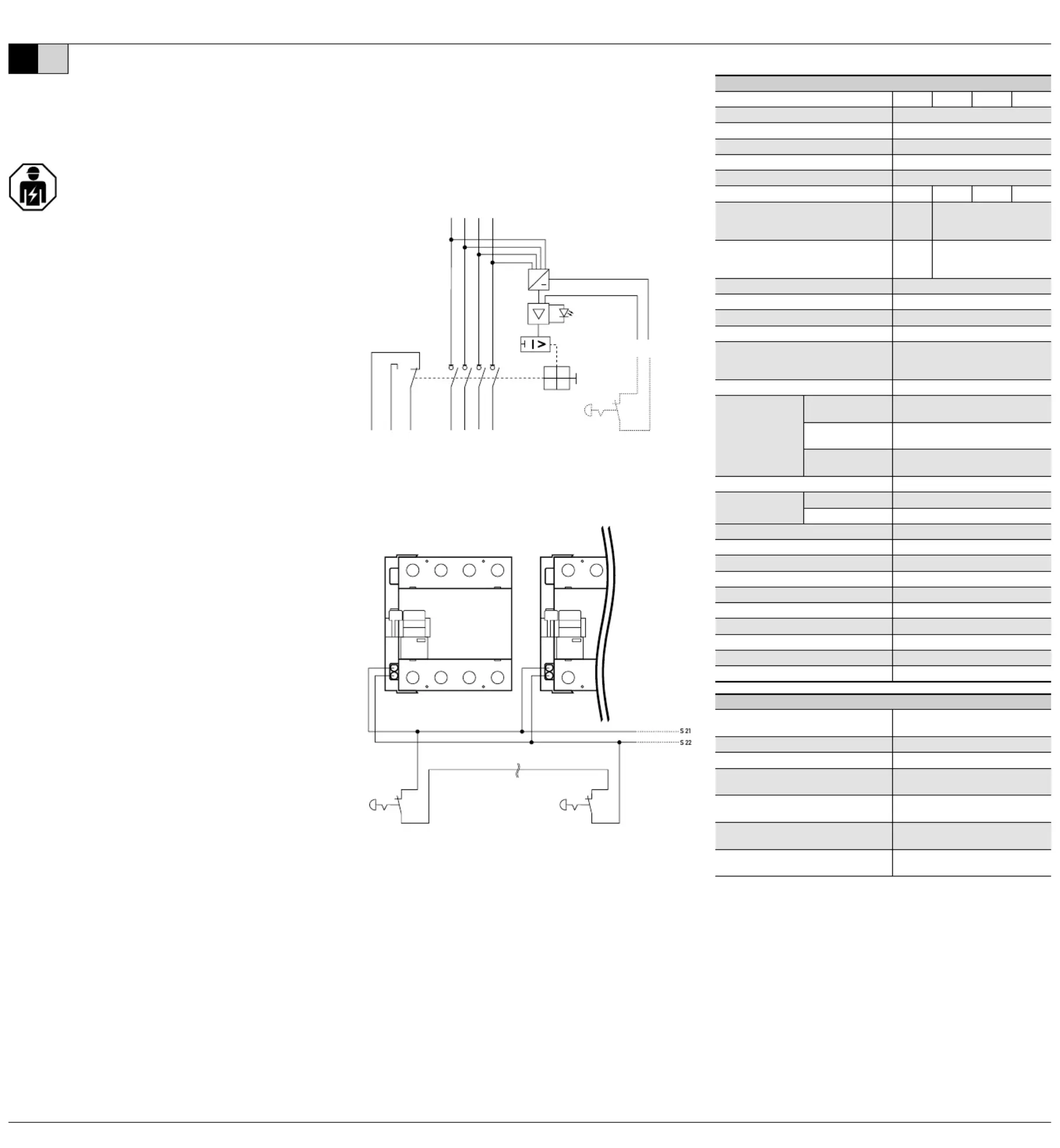

Anschlussschema
N 73 5
8N 4 6
~
12 14 11
S 21 S 22
Not-Aus-Kreis
emergency off circuit
vierpolig, N links
Anschluss mehrerer DHS 4 NA über einen Not-Aus-Kreis
Montage- und Bedienungsanleitung
für Lasttrennschalter
der Baureihe DHS 4 NA
Diese Montage- und Bedienungsanleitung richtet sich an die
Elektrofachkraf t. Aufgrund erheblicher Gefährdungspotenziale ist
der Einbau von Geräten dieser Art nicht für den elektrotechnischen
Laien geeignet. Die Montage- und Bedienungsanleitung ist
aufzubewahren, um ein späteres Nachschlagen zu ermöglichen. Der
Betreiber der elektrischen Anlage ist über die Anwendung und Funktion
dieses Schutzgerätes aufzuklären.
Anwendungs- und Warnhinweise
Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch
verwendet werden.
Um die korrekte Funktion langfristig zu erhalten, ist ein Betrieb nur unter
normalen, schadgasfreien Umgebungsbedingungen zulässig. Schadgase sind
z. B. Chlor, Ammoniak, Schwefelgase.
Lässt sich das Gerät nicht einschalten, auch nicht, wenn das Verbrauchernetz
nicht angeschlossen und der Not-Aus-Kreis inaktiv ist, muss das Gerät
ausgetauscht werden.
Der Lasttrennschalter liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus
diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 V AC bemessen
sein.
Bestimmungsgemäßer Gebrauch
Lasttrennschalter gemäß IEC 60947-3 sind besonders geeignet für den Einsatz
in Haupt- und Unterverteilungen. In Kombination mit der NA-Funktion können
im Notfall Anlagenteile sicher unter Last und bei Überlast getrennt werden. Die
Abschaltung kann unmittelbar am Gerät selbst erfolgen oder aus der Ferne mittels
geeignetem Not-Aus-Taster.
Der Not-Aus-Kreis sollte regelmäßig getestet werden. Die Lebensdauer des
Lasttrennschalters wird dadurch erhöht, da die Mechanik beim Auslösen bewegt
wird. Der integrierte Hilfsschalter dient der Signalisierung des Schaltzustandes und
ist als potenzialfreier Wechslerkontakt ausgeführt.
Montage und Installation
Als Reiheneinbaugeräte sind die Geräte für den Einbau in Installationsverteilern
oder Geräteeinbaugehäusen zur Montage auf Tragschiene TS 35 nach EN 60715
konzipiert. Der Berührschutz nach Schutzklasse 2 muss mit Hilfe der zugehörigen
Verteiler- oder Geräte abdeckungen sichergestellt werden.
Die Montage erfolgt durch Aufschnappen auf die Tragschiene. Der Anschluss ist
entsprechend dem Anschlussschema vorzunehm en. Die Einspeisung erfolgt an den
Klemmen N, 3, 5 und 7.
Funktion Not-Aus-Einrichtung
Der Anschluss der Not-Aus-Taster erfolgt an den Klemmen S 21 und S 22. Es kann
ein einzelner Taster oder mehrere Taster (in Reihe geschaltet) verwendet werden.
Drahtbruch gegeben ist. Die Not-Aus-Einrichtung ist betriebsbereit, sobald eine
einphasige Versorgungsspannung von mindestens 50 V AC anliegt. Ist der Not-Aus-
einen Not-Aus-Kreis zu betreiben, sind die Klemmen S21 und S22 der Geräte parallel
anzuschließen.
Prüfungen und Funktionskontrolle
Alle Prüfungen sind durch die vorgeschriebene Abnahmeprüfung abgedeckt.
Abhängig vom Einsatzort sind Prüfungen nach DGUV-Vorschrift 3 (BGV A3)
vorzunehmen. Bei Durchführung einer Isolationsprüfung der elektrischen Anlage
mit Prüfgeräten nach DIN EN 61557-2 muss der Lasttrennschalter ausgeschaltet
sein. Eine Isolationsprüfung bei eingeschaltetem Gerät oder eine Isolationsprüfung
auf der Eingangs seite (Klemmen N, 3, 5, 7) kann aufgrund des internen Netzteils zu
fehlerhaften Messwerten führen.
Fehlersuche
Einrichtung wieder zurückgesetzt wurde, liegt entweder ein Drahtbruch, ein
weiter einzugrenzen, gehen Sie wie folgt vor: Schalten Sie die Versorgungsspannung
des Lasttrennschalters ab und schließen Sie die Klemmen S21 und S22
direkt am Gerät kurz. Leuchtet die rote LED nach Wiedereinschalten der
Versorgungsspannung weiterhin, handelt es sich um einen Gerätedefekt. Leuchtet
die rote LED nicht mehr, so ist der Fehler in der Anlage zu suchen.
Technische Daten
DHS 4 NA
Bemessungsstrom
Bemessungsstoßspannungsfestigkeit
Eigenverbrauch
Gebrauchskategorie
Bemessungsspannung
Bemessungskurzschlussstrom
Verlustleistung Pv (typ.) pro Strombahn
Gebrauchskategorie gG,
Kurzschlussvorsicherung SCPD,
Gebrauchskategorie gG,
Schockfestigkeit
Einbaulage beliebig
max. Gebrauchshöhe
Einspeiseklemmen
Klimabeständigkeit
feuchte Wärme, zyklisch
maximale Anzahl Leiter pro Klemme
Anschluss-
querschnitt
eindrähtig
feindrähtig
mehrdrähtig
Anzugsdrehmoment
Lebensdauer mechanisch
elektrisch
Bauvorschrift
Umgebungs temperatur
Schwingfestigkeit > > 30 min.)
Montageart
Gehäuseart Verteilereinbaugehäuse
Gehäusematerial Thermoplast
Schutzart
plombierbar ja
Gewicht
Maße (B x H x T in mm)
Technische Daten der Not-Aus-Einrichtung
Anschlussquerschnitt,
massiv und mehrdrähtig
Anzugsdrehmoment
Ausgangsklemme für Not-Aus-Kreis
Art der Ausgangsspannung
Signalisierung des Schaltzustandes
min. Betriebsspannung
für Funktion der Not-Aus-Einrichtung
maximale Leitungslänge
des Not-Aus-Kreises
||
DE EN
Warranty
All professionally installed, unaltered devices are covered by warranty during the
statutory warranty period from the day of purchase by the end user. The warranty
is not applicable to damage incurred during transport or caused by short-circuit,
overloading or improper use. In the event of defects in workmanship or material
being discovered within the warranty period, the company will provide repair or
replacement free of charge. The warranty will be rendered null and void if the device
is opened without authorisation.
Wiring diagram
N 73 5
8N 4 6
~
12 14 11
S 21 S 22
Not-Aus-Kreis
emergency off circuit
Four-pole, neutral conductor on the left
Wiring of multiple DHS 4 NA connected to one emergency switch circuit
Installation and operating instructions
for switch-disconnectors
in the DHS 4 NA series
electrical specialists. The installation of devices of this type is not
appropriate for electrical laypersons due to the considerable potential
dangers. These installation and operating instructions must be
retained, so that they can be referred to at a later stage. The operator
of the electrical system must be informed about the application and
function of this protective device.
Application instructions and warnings
Devices with visible damage must not be installed or used.
gases in order to preserve the correct function in the long term. Corrosive gases
include chlorine, ammonia and sulphur gases.
If the device cannot be switched on, even if the consumer network is not
connected and the emergency switch circuit is not active, the device must be
replaced.
The switch-disconnector provides FELV (functional extra-low voltage) to the
emergency switch circuit. For this reason the emergency switch circuit must be
rated for a voltage of 230 V AC.
Intended use
Switch-disconnectors conforming to IEC 60947-3 are particularly well suited for
use in main and sub-distribution boards. In combination with the emergency stop
function, system parts can be safely disconnected under load or overload in the
remotely using a compatible emergency switch.
The emergency switch circuit must be tested regularly. This will increase the
endurance of the switch-disconnector, as the mechanism is moved when tripped.
The integrated auxiliary switch signals the switching status and is designed as a
potential-free changeover contact.
Mounting and installation
They are designed as modular DIN rail components for integration in distribution
boards or unit housings for installation on mounting rail TS 35 as of EN 60715.
Protection against direct contact according to protection class 2 must be ensured
with the assistance of the associated distribution board or device covers.
Assembly occurs by means of snapping on to the mounting rail. The connection must
be made in accordance with the wiring diagram. Terminals N, 3, 5 and 7 are used for
the supply.
Emergency switch equipment function
The emergency switches are connected at terminals S 21 and S 22. It is possible to
use either one single switch or several switches (switched in series). The emergency
in the event of wire breakage. The emergency switch equipment is ready as soon as
a single-phase supply voltage of at least 50 V AC is applied. If the emergency switch
engaged') lights up, and the switch-disconnector is open and cannot be switched
on. If multiple DHS 4 NA devices must be operated via an emergency switch circuit,
terminals S21 and S22 of the devices must be connected in parallel.
Testing and functional check
All tests are covered by the prescribed inspection test. Tests should be carried out
according to DGUV Regulation 3 (BGV A3) depending on the location. When an
insulation test of the electrical system is performed using test devices in accordance
insulation test when the device is switched on or an insulation test on the input side
(terminals N, 3, 5 and 7) can lead to erroneous measurement values as a result of the
internal adaptor.
Troubleshooting
continuously even though the emergency switch equipment has been reset, either
directly on the device. If the red LED continues to light up af ter the supply voltage is
reconnected, the device is faulty. If the red LED no longer lights up, the cause of the
fault lies in the system.
Technical data
DHS 4 NA
Rated current
Rated impulse withstand voltage
Internal consumption
Utilisation category
Rated voltage
Rated short-circuit current
Dissipation power Pv (typ.)
per current path
Short-circuit back-up fuse SCPD,
utilisation category gG, as per
Shock resistance
Installation position optional
Max. operating altitude
Input terminals
Resistance to climatic changes
Maximum number of
conductors per terminal
Connecting capacity
solid
stranded
Tightening torque
Endurance mechanical
electrical
Design requirements
Ambient temperature
Vibration resistance > > 30 min.)
Mounting Mounting rail
Housing type Distribution board housing
Housing material Thermoplastic
Protection class
distribution board installation)
Sealable Yes
Weight
Dimensions (W x H x D in mm)
Technical data for emergency switch equipment
Connecting capacity,
solid and stranded
Tightening torque
emergency switch circuit
Type of output voltage
for signalling the switching status
Min. operating voltage
for emergency switch equipment function
Maximum cable length
of emergency switch circuit
||
DE EN
Produktspecifikationer
| Varumärke: | Doepke |
| Kategori: | Växla |
| Modell: | DHS 4-063 NA |
Behöver du hjälp?
Om du behöver hjälp med Doepke DHS 4-063 NA ställ en fråga nedan och andra användare kommer att svara dig
Växla Doepke Manualer
21 September 2024
21 September 2024
21 September 2024
Växla Manualer
- Växla Bosch
- Växla IKEA
- Växla Huawei
- Växla HP
- Växla Panasonic
- Växla Honeywell
- Växla Yamaha
- Växla Alcatel
- Växla Alecto
- Växla Ansmann
- Växla Edimax
- Växla Intermatic
- Växla Flamingo
- Växla Brennenstuhl
- Växla Hikvision
- Växla Generac
- Växla Silvercrest
- Växla Nedis
- Växla Pyle
- Växla Renkforce
- Växla TP Link
- Växla Worx
- Växla Black Box
- Växla Elro
- Växla KlikaanKlikuit
- Växla Tripp Lite
- Växla DataVideo
- Växla Schneider
- Växla Theben
- Växla Chamberlain
- Växla Sylvania
- Växla Velleman
- Växla Tork
- Växla Techly
- Växla Emerson
- Växla Totolink
- Växla Vemer
- Växla Profile
- Växla Matrox
- Växla Steren
- Växla Perel
- Växla Engenius
- Växla Digitus
- Växla Kathrein
- Växla AV:link
- Växla Belkin
- Växla Linksys
- Växla Dahua Technology
- Växla Audiovox
- Växla Cotech
- Växla Netgear
- Växla LevelOne
- Växla Kaiser
- Växla QNAP
- Växla Boss
- Växla Shimano
- Växla Merten
- Växla Hager
- Växla Chacon
- Växla Elation
- Växla Sygonix
- Växla Planet
- Växla ZyXEL
- Växla Rex
- Växla Powerfix
- Växla Konig
- Växla Tesla
- Växla D-Link
- Växla Tenda
- Växla UPM
- Växla One For All
- Växla Finder
- Växla Marmitek
- Växla Delta Dore
- Växla Ubiquiti Networks
- Växla EBERLE
- Växla Grasslin
- Växla Omnitronic
- Växla Jung
- Växla CyberPower
- Växla Basetech
- Växla Trendnet
- Växla Mikrotik
- Växla WHALE
- Växla ATen
- Växla RGBlink
- Växla Gefen
- Växla Nexa
- Växla Adder
- Växla Wago
- Växla Homematic IP
- Växla Monoprice
- Växla Tiptel
- Växla OSD Audio
- Växla SPC
- Växla Crestron
- Växla Unify
- Växla ORNO
- Växla Berker
- Växla Provision ISR
- Växla Monacor
- Växla PCE
- Växla Logilink
- Växla Smart-AVI
- Växla StarTech.com
- Växla SIIG
- Växla Advantech
- Växla IOGEAR
- Växla Micro Connect
- Växla Extron
- Växla KanexPro
- Växla Blustream
- Växla Avocent
- Växla Intellinet
- Växla Ebode
- Växla Lancom
- Växla Robbe
- Växla B-tech
- Växla Speaka
- Växla Kopp
- Växla Vimar
- Växla Kemo
- Växla GAO
- Växla H-Tronic
- Växla Legrand
- Växla Kraus & Naimer
- Växla Noble
- Växla Intertechno
- Växla Ecler
- Växla Inverto
- Växla Triax
- Växla Kramer
- Växla CYP
- Växla Suevia
- Växla Phoenix Contact
- Växla Seuthe
- Växla SmartAVI
- Växla Cudy
- Växla Lindy
- Växla Ernitec
- Växla Atlona
- Växla Adviti
- Växla Paladin
- Växla Equip
- Växla Noark
- Växla Vivolink
- Växla Cambium Networks
- Växla 2USB
- Växla Roline
- Växla KVM-TEC
- Växla AMX
- Växla BZBGear
- Växla STI
- Växla Epiphan
- Växla Mach Power
- Växla Axing
- Växla Juniper
- Växla Raritan
- Växla ConnectPro
- Växla SunBriteTV
- Växla Atlantis Land
- Växla GEV
- Växla Pizzato Elettrica
- Växla Baco
- Växla SEADA
- Växla Comet
- Växla IPGARD
- Växla CSL
- Växla Setti+
- Växla PureLink
Nyaste Växla Manualer
27 Oktober 2024
27 Oktober 2024
22 Oktober 2024
22 Oktober 2024
22 Oktober 2024
19 Oktober 2024
19 Oktober 2024
18 Oktober 2024
18 Oktober 2024
18 Oktober 2024
