DUAL BASSREFLEX SYSTEM

FOR SPARE WHEEL RECESS

VERS. 1.1

DBX800Q

DEUTSCH

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu nied-

rigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann

unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maxi-

male RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen

(geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem

schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Ver-

stärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder

unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im

Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben be-

grenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen

des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen

nicht unter die übliche Garantieleistung.

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,

noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und

Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw.

50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im

Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngur-

ten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri-

enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.)

durch Bohrlöcher oder ähnliches beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die

Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräu-

sche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Gren-

ze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken

nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder ange-

schlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den

Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre-

cher zerstört werden können.

TECHNISCHE DATEN

DBX800Q

Subwoofer 2 x 20 cm (8“) mit Ø 50 mm Schwingspule

Impedanz/Belastbarkeit Parallel 1 Ohm: 1 x 350 - 450 Watt RMS

Seriell 4 Ohm: 1 x 350 - 450 Watt RMS

Standard 2+2 Ohm: 2 x 175 - 225 Watt RMS

Frequenzgang 30 - 300 Hz

Abmessungen Ø 58,5 x 18 cm

Inkl. Montagefach für optional

erhältliche Verstärker mit den

Abmessungen 200 x 36 x 120 mm

Passend für ESX QUANTUM

QM400.1, QM400.2 und QM400.4

Inkl. Befestigungsscheibe

Die Montageöffnung dient zur

Befestigung des Gehäuses mit der

Schraube, welche normalerweise

das Reserverad befestigt.

DEUTSCH

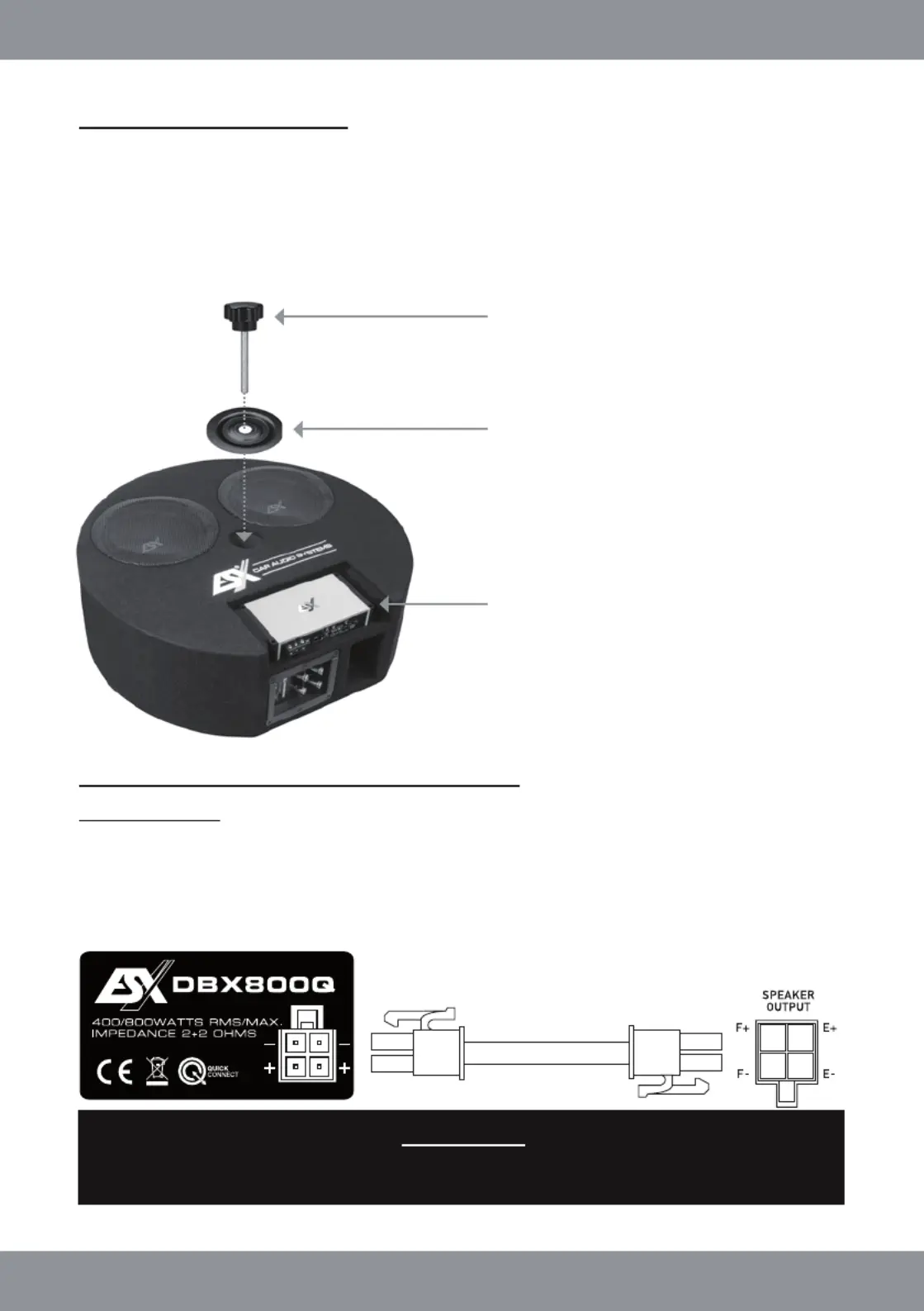

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

• Kompatibler ESX Verstärker wie bspw. XE6440-DSP:

• QuickConnect Kabel wie bspw.:

QC120, Länge 120 cm

QC300, Länge 300 cm

QC500, Länge 500 cm Verbinden Sie die Anschlussbuchse

mit dem Anschluss

SPEAKER OUTPUT des Verstärkers

mittels eines QuickConnect Kabels

ACHTUNG:

Verwenden Sie den QUICKCONNECT-ANSCHLUSS

und die Klemmanschlüsse nie gleichzeitig!
