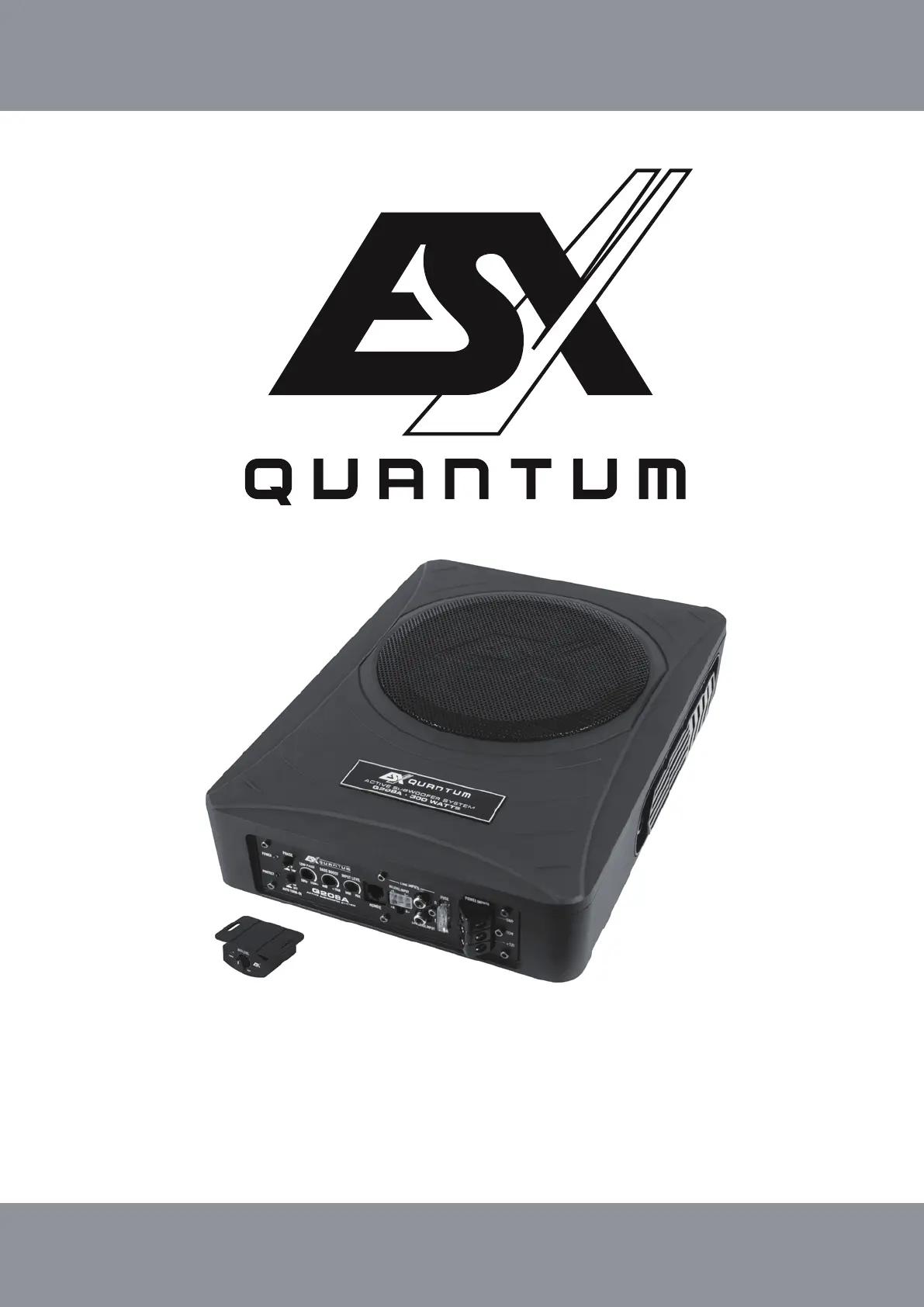

ACTIVE SUBWOOFER SYSTEM
Q208A
2
Q208A
Subwoofer mit seitlichen Passiv-Membranen 20 cm (8”) ............................................................................................................................
Ausgangsleistung RMS ............................................................................................................................................................... 150 Watt
Ausgangsleistung Max ................................................................................................................................................................ 300 Watt
Tiefpassfilter 50~150 Hz ............................................................................................................................................................................
Phasendrehung 0°/180° .............................................................................................................................................................................
Bass Boost 0~18 dB @ 45 Hz ...................................................................................................................................................................
Subsonicfilter 20 Hz ..................................................................................................................................................................................
Frequenzgang 30~150 Hz ..........................................................................................................................................................................
Signalrauschabstand >90 dB .....................................................................................................................................................................
Eingangsempfindlichkeit Hochpegel .................................................................................................................................................. 1,0 V
Eingangsempfindlichkeit Niederpegel 300 mV ...........................................................................................................................................
Betriebsspannung +12 V (9~15 V), Minus an Masse ...................................................................................................................................
Gerätesicherung ................................................................................................................................................................................ 25 A
Abmessungen (B x H x L) 249 x 78 x 346 mm ............................................................................................................................................
Technische Änderungen vorbehalten.
Dieses Gerät dient dazu, ein im Fahrzeug vorhandenes Soundsystem mit einem Subwoofer zu erweitern.
Das Gerät besitzt einen integrierten Audio-Verstärker und ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet.
BESTIMMUNGSGEMÄSSER GEBRAUCH
ACHTUNG: Bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (–) der Fahrzeugbatterie ab, um Kurzschsse und Schäden zu
vermeiden. Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage. Beachten Sie dazu die folgenden Hinweise:
Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation.
Achten Sie darauf, dass die externe Sicherung und die Bedienelemente nach der Installation gut zugänglich sind.
Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig.
Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen
am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
HINWEISE VOR DER INSTALLATION
WICHTIGE INFORMATIONEN
INSTALLATION
Wählen Sie einen geeigneten Standort für Ihr Gerät aus. Die permanente Temperatur des Standortes sollte nicht unter C und nicht über
50° C liegen. Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Stellen Sie sicher, dass sich Ihr Gerät während der Fahrt nicht löst und
jemanden in der Passagierkabine verletzt. Verwenden Sie dazu die mitgelieferten Montagehalter (4 x) und Schrauben (8 x). Verwenden Sie
dann selbstschneidende Schrauben (nicht im Lieferumfang enthalten) aus dem Fachhandel, um das Gerät in Ihrem Fahrzeug zu befestigen.
Bitte achten Sie darauf, dass keine seriellen Komponenten Ihres Fahrzeugs (Airbags, Kabel, Benzintank usw.) während der Installation Ihres
Geräts durch Bohren oder andere Vorgänge beschädigt werden.
10 ~ 90% 5 ~ 50°C
3
REMOTE
LOW PASS BASS BOOST INPUT LEVEL
FUSE
25A
50Hz 150Hz 0dB +18dB MIN MAX
PHASE
AUTO TURN-ON
POWER
PROTECT
HI LEVEL INPUT
+L L
+R R–
180°
ON
OFF
POWER INPUTS
GND
REM
+12V
LOW LEVEL INPUT
LINE INPUTS
R
L
ACTIVE SUBWOOFER SYSTEM
Q 208A
ANSCHLÜSSE

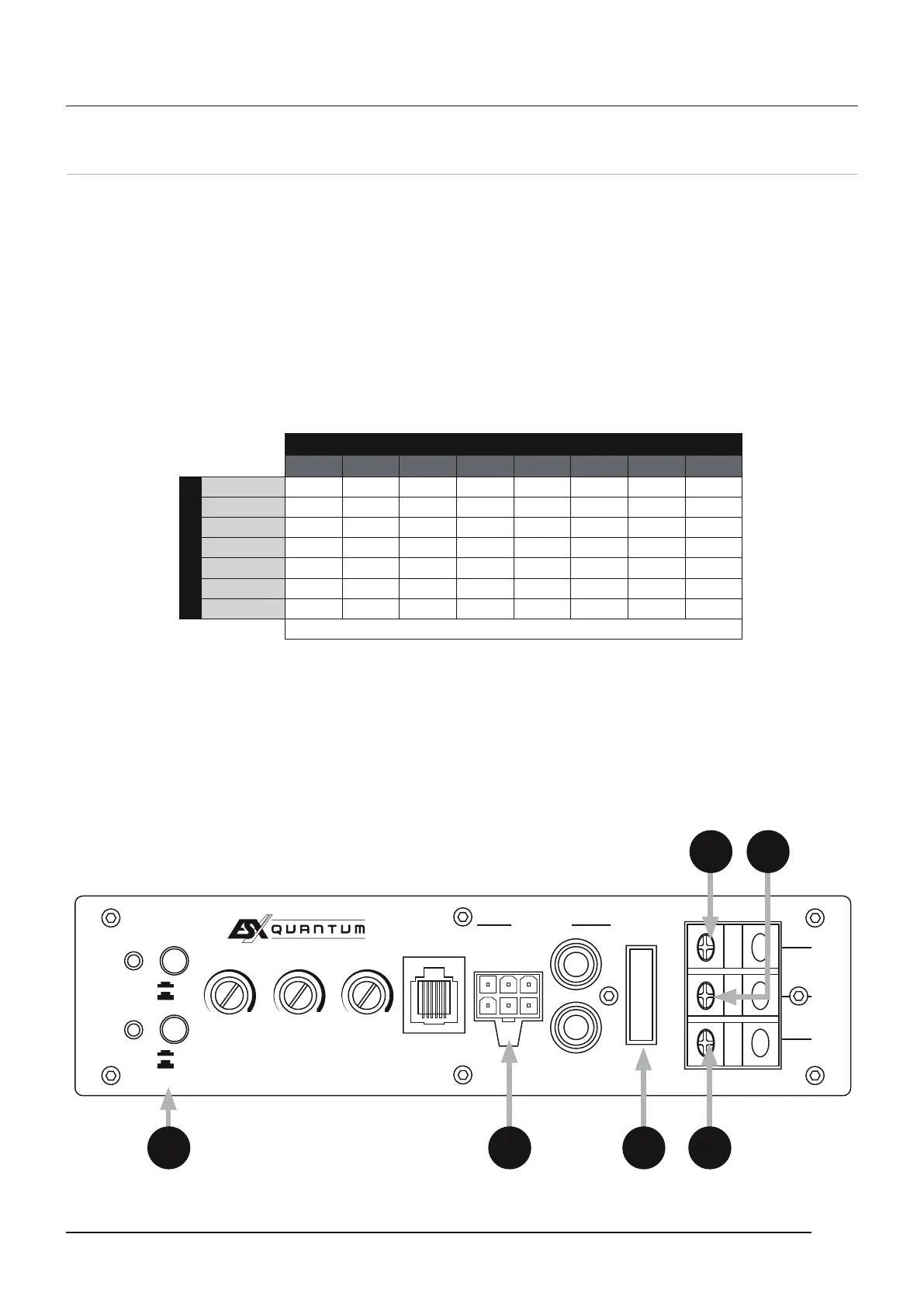

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Geräts und einem geeigneten Masse-Anschlusspunkt an ( 3 )
der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgltig vom Masse-Anschlusspunkt entfernt
werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Verwenden Sie für den
Strom- und Masseanschluss ein Kabel mit ausreichendem Querschnitt (Siehe dazu Tabelle unten). Geeignete Anschluss-Sets erhalten Sie
im Fachhandel.
Der +12 V-Anschluss ( 2 ) des Geräts muss nun mit einem Stromkabel mit integrierter Sicherung (25 A) mit dem Pluspol der Fahrzeug-Bat-
terie verbunden werden. Die externe Sicherung (25 A) sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis
zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten ein.
Schließen Sie nun die Einschaltleitung des Steuergeräts bzw. Autoradios an die REM-Buchse des Geräts an. Für diese Verbindung ist ( 1 )
ein Kabel mit einem Querschnitt von ca. 0,5 mm2 ausreichend.
STROMANSCHLÜSSE UND EINSCHALTLEITUNG
Der Verstärker erkennt beim Einschalten des Steuergerätes durch einen sogenannten ”DC Offset” am Hochpegeleingang einen Span( 5 ) -
nungsanstieg auf 6 Volt und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet
sich der Verstärker ab. Der Anschluss REM für die Einschaltleitung ist in diesem Falle ohne Funktion und muss nicht belegt werden, ( 1 )
wenn der Schalter auf ON steht.( 6 )
Hinweis: Die „Automatische Einschaltfunktion“ funktioniert prinzipiell mit 90% aller Steuergeräten, da diese ”High Power”-Ausgänge ( 6 )
besitzen. Mit einigen wenigen älteren Autoradios kann die „Automatische Einschaltfunktion“ nicht genutzt werden.
AUTOMATISCHE EINSCHALTFUNKTION
3 1
46 5 2
Gerätesicherung mit 25 A . Ist diese defekt, bitte mit einer gleichwertigen Sicherung ersetzen.( 4 )
FUSE
Kabellänge in Meter
0 - 1,2 1,2 - 2,1 2,1 - 3,1 3,1 - 4,0 4,0 - 4,9 4,9 - 5,8 5,8 - 6,7 6,7 - 8,5
Sicherungswert in Ampere
0 - 20 2,5 4 4 6 6 10 10 10
20 - 35 4 6 10 10 16 16 16 20
35 - 50 6 10 10 16 16 20 20 20
50 - 65 10 10 16 20 20 20 20 35
65 - 85 16 16 20 20 35 35 35 50
85 - 105 16 16 20 35 35 34 35 50
105 - 125 20 20 20 35 35 50 50 50
Mindest-Kabelquerschnitt in mm
2
