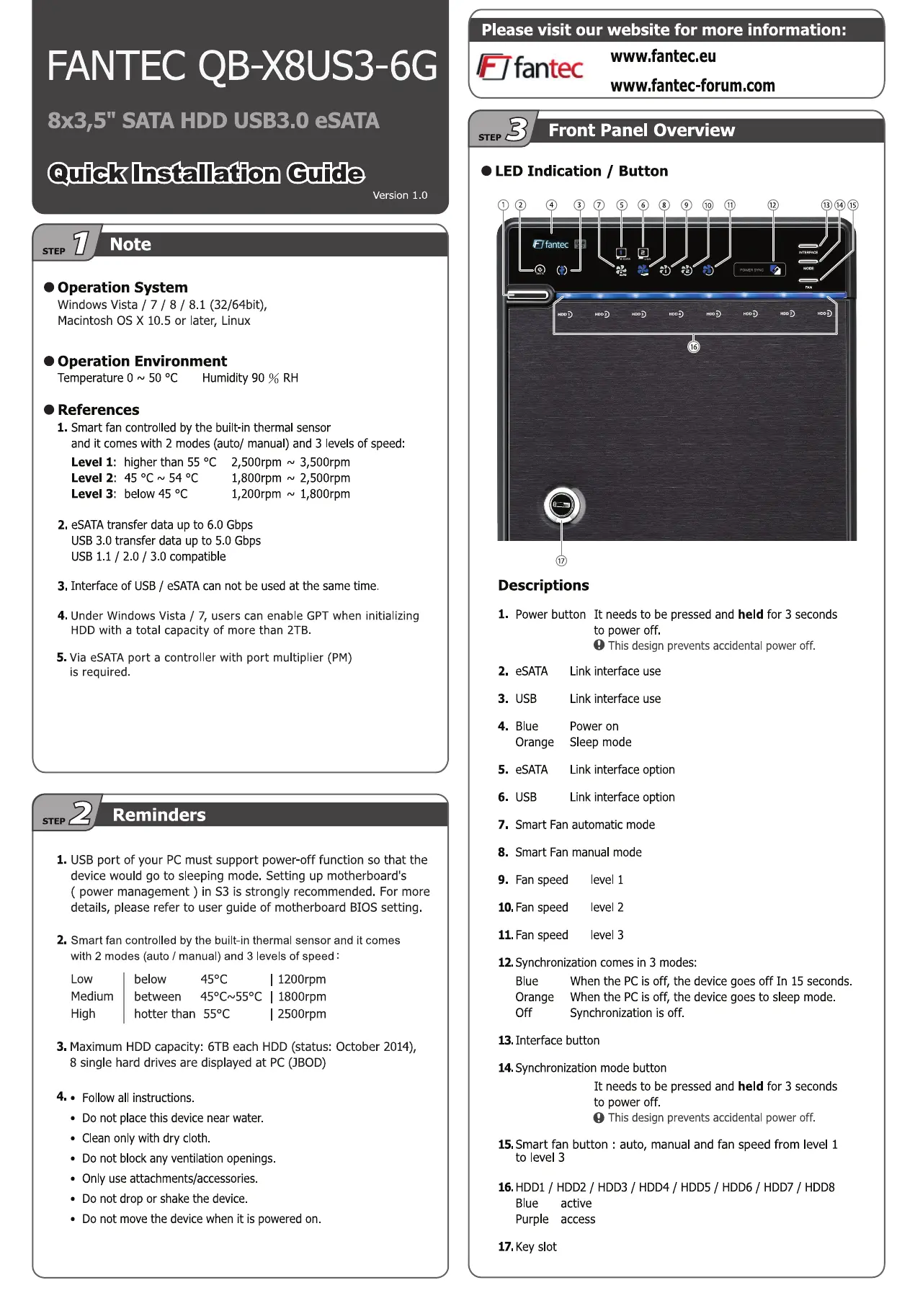

Sida 1/4

Informationen

Arbeitsumgebung

Temperatur: 0°C ~ 50 °C

Luftfeuchtigkeit: 0% ~ 90 ％ r.F.

eSATA Transferraten bis zu 6.0 Gbit/s

USB 3.0 Transferraten bis zu 5.0 Gbit/s

USB 1.1 / 2.0 / 3.0 Kompatibel

USB und eSATA kann nicht gleichzeitig genutzt werden.

Es ist immer nur eine Schnittstelle aktiv.

Die Schnittstelle kann mit der Interface Taste

auf dem Gerät ausgewählt werden.

weitere Infos

Der Lüfter wird durch einen Thermo-Sensor gesteuert und bietet

neben 2 Varianten (Auto/ Manuell) auch 3 Drehzahleinstellungen:

Schnell über 55 °C

Mittel 45 °C ~ 54 °C

Langsam weniger als 45 °C

2,500U/min.

1,800U/min.

1,200U/min.

3,500 U/min.

2,500 U/min.

1,800 U/min.

Version 1.2

8 x 3,5" SATA HDD USB3.0 eSATA

FANTEC QB-X8US3-6G

Hinweise

Frontansicht

LED’s / Schalter

Beschreibung

eSATA aktiv / inaktiv

USB aktiv / inaktiv

Blau

Orange

Gerät ist eingeschaltet

Gerät ist im Standby

ZugriffeSATA

ZugriffUSB

Automatische Lüftersteuerung

Manuelle Lüftersteuerung

Lüfterdrehzahl hoch

Lüfterdrehzahl mittel

10.

13.

Wechsel der Schnittstellen zwischen USB und eSATA

(3 Sekunden lang drücken)

14.

Synchronisation umschalten (3 Sekunden lang drücken)

15.

Lüftersteuerung: Auto, Manuell oder Drehzahl von Level 1 bis 3

16.

Blau

Lila

Aktiv

Zugriff

HDD1 / HDD2 / HDD3 / HDD4 / HDD5 / HDD6 / HDD7 / HDD8

17.

Türschloss

Lüfterdrehzahl niedrig

11.

12.

Synchronisation 3 Betriebsarten

Nach Abschalten des PCs schaltet das Gerät nach 15s aus.

Nach abschalten des Pcs schaltet das Gerät in den Standby.

Synchronisation ist deaktiviert.

Blau

Orange

AUS

657 8 910 11 12 13 14 15

www.fantec.de

www.fantec-forum.de

Weitere Informationen finden Sie unter:

Schritt

Unter Windows Vista / 7 müssen Sie den GPT Modus

verwenden, wenn Sie Festplatten über 2TB nutzen.

Für den eSATA Modus ist ein Controller mit

Port Multiplier (PM) erforderlich.

1 2 34

Power:

Zum Einschalten reicht ein kurzes Drücken der POWER Taste,

zum Ausschalten muss diese Taste für 3 Sekunden gehalten werden.

Bedienungsanleitung

• Bitte folgen Sie allen Schritten in dieser Anleitung.

• Benutzen Sie das Gerät nicht in der Nähe von Wasser.

• Säubern Sie das Gerät nur mit einem trockenen Tuch.

• Kleben Sie nichts über die Lüftungsschlitze auf der Rückseite.

• Benutzen Sie nur das beigelegte Zubehör.

• Schütteln Sie das Gerät nicht.

• Bewegen Sie das Gerät nicht, wenn es eingeschaltet ist.

unterstützte Betriebssysteme

Windows 7 / 8.1 / 10

Mac OS X 10.8 oder höher, Linux

Um die Abschaltfunktion (Standby Mode) zu nutzen, muss der

USB Port Ihres PCs diese Funktion auch unterstützen. Dazu

müssen Sie auf dem Mainboard das Management entsprechend

einstellen. Für weitere Informationen schlagen Sie bitte unter

BIOS Einstellungen im Handbuch Ihres Mainboards nach.

Der Lüfter wird durch einen Thermo-Sensor gesteuert und bietet

neben 2 Varianten (Auto / Manuell) auch 3 Drehzahleinstellungen:

Lansam

Mittel

Schnell

unter 45°C 1200 U/ min.

45°C~55°C 1800 U/ min.

wärmer als 55°C 2500 U/ min.

Maximale Festplattenkapazität: 8TB pro HDD (Stand: 10.2015).

Am PC werden 8 einzelne Festplatten angezeigt (JBOD).

Schnellstart

Bitte befestigen Sie die mitgelieferten Griffe

an den Festplatten.

Schliessen Sie die Tür auf und drücken Sie auf das Schloss um die Tür

zu öffnen.

Öffnen Sie die innere Metallverkleidung

Rückseite

HDD Griff

Türschlüssel

Schieben Sie die Festplatten in das Gehäuse.

Wichtig: Schieben Sie die Festplatten von oben nach unten ein.

HDD 1

HDD 2

HDD 3

HDD 4

Schliessen Sie die Metallverkleidung und die Tür von dem Gehäuse.

Verbinden Sie das Gerät mit dem Stromkabel und einem USB oder eSATA

Kabel. Danach schalten Sie bitte das Gerät ein.

Standardmäßig ist die USB Schnittstelle aktiv. Falls Sie es per

eSATA anschließen, drücken Sie bitte für 3 Sekunden die Interface

Taste auf dem Gerät.

Schritt

Beschreibung

Lüfter

eSATA port

USB 3.0 / USB 2.0 port

Netzteilanschluss

Festplatten initialisieren und formatieren

Initialisieren Sie die die neue Festplatte.

Festplatte ist fertig formatiert.

Erstellen Sie eine neue Partition und formatieren Sie die Festplatte.

Wenn Sie unformatierte Festplatten verwenden, müssen diese

zunächst initialisiert werden. Dazu führen Sie bitte “Start” und

“Ausführen” an Ihrem Windows PC aus und tippen Sie

“diskmgmt.msc”. ein. Danach drücken Sie die “ENTER” Taste.

Microsoft Windows

Wichtig: Bitte benutzen Sie GPT wenn die Festplatte eine Kapazität über 2TB hat. Benutzen Sie MBR wenn die Festplattenkapazität max. 2TB ist.

MBR oder GPT Modus

Ausgewählter MBR Modus für Festplatte unter 2TB

MBR (Master Boot Record)

Ausgewählter GPT Modus für Festplatte über 2TB

GPT (GUID Partition Table)

Festplatte Initialisieren.

Klicken Sie auf Programme > Dienstprogramme > Festplatten-Diestprogramm.

MAC OS X ab 10.8

Klicken Sie auf den Tab Löschen > wählen Sie ein Dateiformat aus und

drücken Sie auf Löschen.

Klicken Sie auf Löschen.

Festplatte wird formatiert.

Festplatte fertig formatiert.

Schritt

Produktspecifikationer

Varumärke:	Fantec
Kategori:	Hårddisk (extern)
Modell:	QB-X8US3-6G
Färg på produkten:	Zwart
Vikt:	47000 g
Bredd:	390 mm
Djup:	410 mm
Höjd:	607 mm
Innermått (B x D x H):	384 x 295 x 569 mm
Slot typ:	Combination lock, Flat key
