Sida 1/16

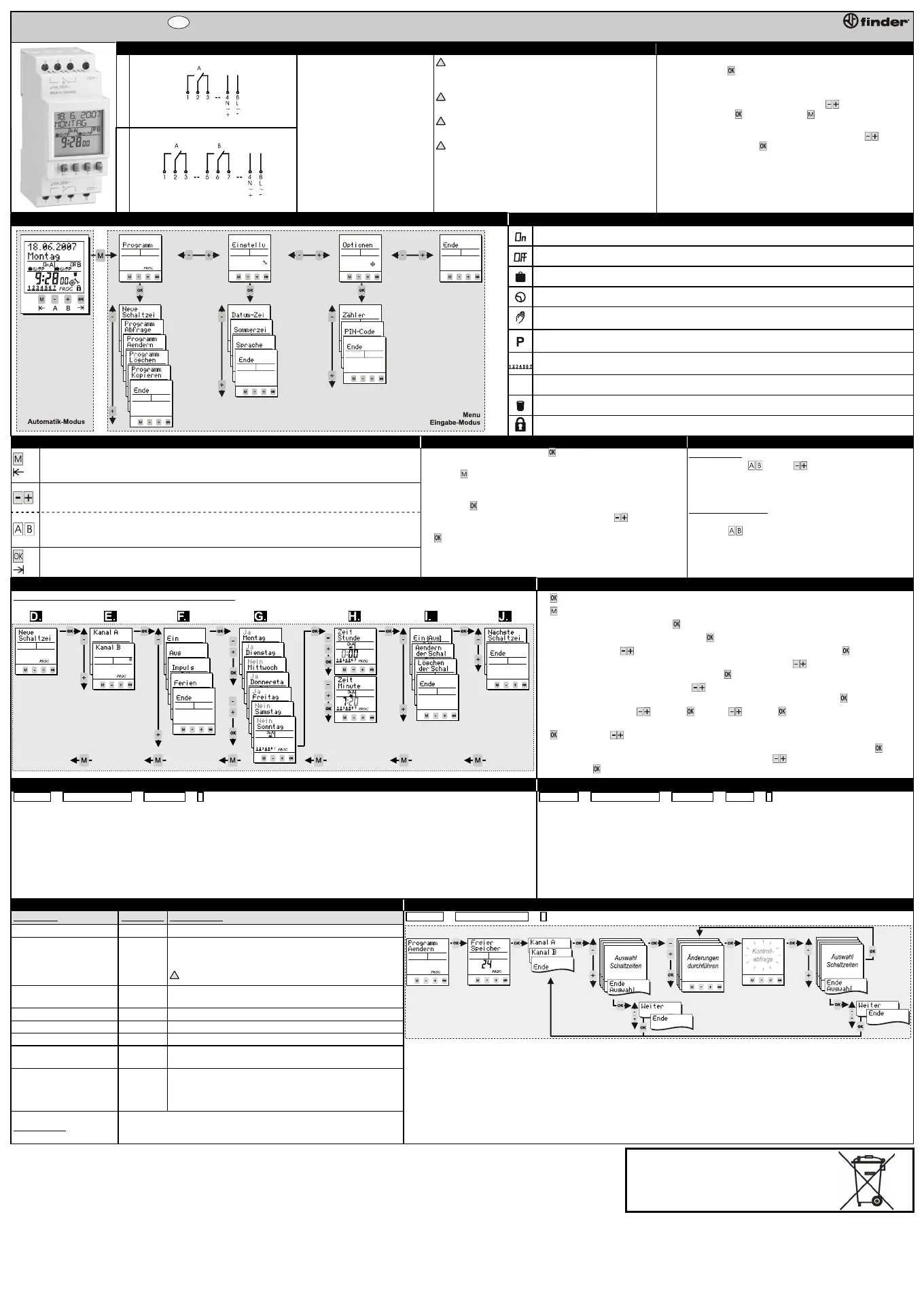

BA SC28X0pro FINDER 12.2X; DE, GB, FR, IT - 22542 - 2010.05-04
Bedienungsanleitung
D
Schaltcomputer / Elektronische Schaltuhr 12.21 / 12.22
Anschlussbilder Inhaltsverzeichnis 1. Sicherheitshinweise 2. Erstinbetriebnahme
1 Kanal
2 Kanal
1. Sicherheitshinweise
2. Erstinbetriebnahme
3. Funktionsübersicht
4. Symbolerklärung
5. Tastenfunktion
6. Bedienhinweise
7. Kanal ON OFF / Permanent P
8. Schaltzeit programmieren
9. Beispiel einer Programmierung
10. Impuls
11. Ferienschaltung
12. Weitere Einstellungen
13. Programm Ändern
!
Einbau und Montage dürfen nur von einer Elektrofachkraft
durchgeführt werden! Anderenfalls besteht Brandgefahr
oder die Gefahr eines elektrischen Schlages!
!
Nur an die auf dem Typenschild angegebene Spannung
und Frequenz anschließen!
!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
die Garantie!
!
Die Schaltuhr ist so zu installieren, dass außergewöhnlich
hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.
Drücken Sie die -Taste (1 Sekunde). Die Displayanzeige erscheint.
Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der
europäischen Sommerzeitregel voreingestellt.
Stellen Sie die gewünschte Sprache mit den -Tasten ein und
bestätigen Sie mit . (Hinweis: Mit der -Taste können Sie jederzeit
einen Schritt zurück)
Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten
einstellen und jeweils mit bestätigen.
3. Funktionsübersicht 4. Symbolerklärung
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das gespeicherte
Programm bei der nächsten Schaltzeit geändert.
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt erhalten,
bis manuell zurückgesetzt wird (7).
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche Wochentage
aktiviert sind.
I
Aktueller Schaltzustand beruht auf einer Impuls-Schalzeit
Wird bei „Programm löschen“ angezeigt.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich (12).
5. Tastenfunktion 6. Bedienhinweise 7. Kanal ON OFF / Permanent P
1. Wechsel von Automatik-Modus in den Eingabe-Modus.
2. Zurück-Funktion (Eine Ebene zurück).
1. Eingabe-Modus: Auswahlmöglichkeit zwischen verschiedenen Optionen.
2. Eingabe-Modus: Verändern der blinkenden Stelle.
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. = Permanentschaltung (7).
1. Aktivieren der Schaltuhr durch Betätigen länger als 1 Sekunde (Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine Ebene tiefer).
Gangreserve (ohne Netz): Taste für eine Sekunde betätigen, das
Display schaltet ein.
Mit der -Taste gelangen Sie in der Programmierung immer einen
Schritt / eine Ebene zurück.
Am Schluss einer kompletten Eingabe erscheint Ende. Bestätigen sie
Ende mit wechseln Sie zum Automatik-Modus zurück.
Am Schluss mancher Eingaben können Sie mit den -Tasten
zwischen Ende oder Weiter wählen. Bestätigen Sie Weiter mit der
-Taste werden die Daten übernommen und Sie wechseln zum Anfang
der Eingabe zurück.
Bei Auswahl Ende während der Eingabe geht die Uhr ohne Übernahme
der Daten in den Automatik-Modus.
Kanal ON OFF
Durch Druck der -Tasten ( -Tasten) können Sie Kanäle
manuell schalten. Diese manuelle Schaltung wird durch das
Hand-Symbol dargestellt und bleibt bis zur nächsten
programmierten Schaltung gültig.
Permanentschaltung P
Permanentschaltung durch 3-Sek.-Druck auf die entsprechende
Kanaltaste . Kanal ist dauernd an bzw. dauernd aus.
Schaltzustand bleibt bis zur erneuten manuellen Umschaltung
(3-Sek.-Druck) erhalten.
8. Schaltzeit programmieren (Siehe auch Programmierbeispiel Punkt (9)) 9. Beispiel einer Programmierung für normale Schaltzeiten (Standard)
Schritt A. bis C. siehe Punkt 9. (Beispiel einer Programmierung)
A. -Taste für eine Sekunde drücken. Die Displayanzeige erscheint (Automatik-Modus).
B. -Taste drücken. Sie befinden sich nun eine Ebene tiefer im Eingabe-Modus.
C. Bestätigen Sie Programm mit der -Taste.
D. Bestätigen Sie Neue Schaltzeit mit der -Taste.
E. Wählen Sie mit den -Tasten den gewünschten Kanal aus und bestätigen Sie mit .
F. Für eine normale Einschaltzeit oder Ausschaltzeit wählen Sie mit den -Tasten den Menupunkt Ein
oder Aus an und bestätigen Sie Ihre Auswahl mit .
G. In dieser Ebene müssen Sie anhand der -Tasten für jeden Wochentag wählen, ob geschaltet wird
„Ja“ oder ob nicht geschaltet wird „Nein“. Bestätigen sie jeweils Ihre Auswahl mit .
H. Zeiteinstellung: Stunden und dann . Minuten und dann .
I. Kontrollabfrage: Ist die blinkende Schaltzeit-Zusammenfassung richtig, bestätigen Sie die Abfrage mit der
-Taste. Mit der Taste stehen weitere Optionen zur Auswahl (Aendern/Löschen/Ende).
J. Möchten Sie die Programmierung fortsetzten, bestätigen Sie Naechste Schaltzeit mit .
Möchten Sie die Programmierungen beenden, wechseln Sie mit zum Punkt Ende und bestätigen
Sie dies mit .
10. Impuls 11. Ferienschaltung
Programm -> Neue Schaltzeit -> Kanal A/B -> …
Die Impuls-Funktion bietet Ihnen die Möglichkeit eine Ein-Schaltzeit mit festgelegter Schaltdauer zu programmieren. Die Uhr schaltet nach der
programmierten Impuls-Dauer (Impuls bis zu 59:59 mm:ss) wieder aus. Die Programmierung erfolgt entsprechend einer normalen Standard-Schaltzeit
(Siehe Punkt 8 / 9) mit folgenden Unterschieden:
Wählen Sie die Impuls-Funktion (9F).
Legen Sie die Einschaltdauer fest (Impuls Minute / Impuls Sekunde).
Legen Sie die Wochentage Ihrer Impuls-Schaltzeit fest
Legen Sie die Einschaltzeit fest (Zeit Stunde / Zeit Minute)
Kontrollabfrage: Bestätigen Sie die blinkende Impuls-Schaltzeit
Programm -> Neue Schaltzeit -> Kanal A/B -> Ferien -> …
Pro Kanal steht die Eingabe einer Ferienzeit zur Verfügung. Sie haben die Möglichkeiten einen Zeitraum
(tageweise) permanent auszuschalten (Ferien AUS) oder permanent einzuschalten (Ferien EIN).
Die Bearbeitung der Ferienschaltzeit erfolgt entsprechend der Schaltzeitprogrammierung in Punkt (8/9).
Die Auswahl Ferien wird im Menu Neue Schaltzeit nicht mehr angeboten, wenn die
Ferienschaltung bereits verwendet wird. Die Ferienschaltzeit kann dann über das Menu Programm
Aendern (13) oder Menu Programm Löschen (12) bearbeitet werden.
12. Weitere Einstellungen 13. Programm Ändern
Menu-Punkt Hauptmenu Anwendungen
Programm Abfrage Programm Abfrage Schaltzeiten / Abfrage Speicherplatz
Programm Kopieren Programm
Kopie der Schaltzeiten von einem Kanal zum anderen. Kanal wird
dabei nicht überschrieben, sondern mit zusätzlichen Schaltzeiten
gefüllt.
!
Ferienschaltzeiten werden nicht kopiert!!
Programm Löschen Programm Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle
Kanäle, einen Kanal oder einzelne Schaltzeiten zu löschen.
Datum Einstellungen Einstellung Datum und Uhrzeit
Sommerzeit Einstellungen Sommerzeiteinstellungen
Sprache Einstellungen Sprachauswahl
Zähler Optionen Anzeige der Betriebsstunden und Schaltimpulse je Kanal und für
Schaltuhr gesamt
PIN-Code Optionen
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren.
Diesen Code können Sie bearbeiten, aktivieren oder deaktivieren.
Sollten Sie ihn vergessen haben, wenden Sie sich bitte an unseren
Kundendienst.
Reset-Funktion Betätigen Sie gleichzeitig alle 4 Fronttasten für 2 Sekunden. Die Schaltuhr wird
zurückgesetzt. Schaltzeiten werden nicht gelöscht! Datum und Uhrzeit werden
gelöscht -> Ansonsten wie Erstinbetriebnahme (2).
Programm -> Programm Aendern -> …
Im Menu Programm Aendern haben Sie die Möglichkeiten programmierte Schalzeiten je Kanal zu ändern.
BATTERIEN CR 2450 (LiMnO2) 3 V.
Produkt unterliegt nicht Art.11 Dir. 2006/66/EG.
BA SC28X0pro FINDER 12.2X; DE, GB, FR, IT - 22542 - 2010.05-04
Instruction Manual
GB
Time switch 12.21 / 12.22
Connection diagram Directory 1. Safety instructions 2. Initial operation
1 channel
2 channels
1. Safety instructions
2. Initial operation
3. Menu overview
4. Symbol legend
5. Key function
6. Handling advice
7. Channel ON OFF / Permanent P
8. New Program
9. Example „New Program“
10. Pulse
11. Program permanent
12. Additional adjustments
13. Program modify
!
The installation and assembly of electrical equipment
must be only carried out only by a skilled Person!
Otherwise fire danger or danger of an electric shock
exists!
!
Connect the supply voltage/frequency as stated on the
product label!
!
Warranty void if housing opened by unauthorised
person!
!
The electronic circuit is protected against a wide range
of external
influences. Incorrect operating may occur if
external influences exceed certain limits!
The time switch is delivered in sleep-mode, the display is switched off.
Press -button for 1 second.
The current date and time is already programmed and European daylight
savings time is activated.
Select the desired language by pressing -buttons and confirm it by
pressing . (Remark: By pressing you move one step backwards from
the current position)
If required, date, time and daylight savings time mode can be adjusted also
by pressing -buttons and a subsequent confirmation with .
3. Menu overview 4. Symbol legend
Channel is switched ON
Channel is switched OFF
For the current date the “holiday program” / “permanent by date” is activated
Standard programming step
Current state is based on a manual over-ride. The state will be cancelled with the next programming step.
Current state is based on a manual over-ride. The state is permanent until terminated manually (7).
Days of the week Monday, Tuesday, ... Sunday;
The underscores indicate if the program is active for the days above.
I
Current state is based on a switching time with pulse function
Element within sub-menu “program delete”
The time switch is locked; to unlock the device the PIN has to be entered (12).
5. Key function 6. Handling advice 7. Channel ON OFF / Permanent P
1. To access the Enter-mode (program, adjustments, options) from the automatic-mode.
2. To revert to the beginning of the current (sub-) menu.
1. To adjust the flashing digit.
2. To scroll through a choice
1. Automatic-mode: To switch the channel ON or OFF until the next programming step occurs.
2. Automatic-mode: A push longer than 3 sec. = Permanent switching status (7).
1. To activate the time switch when operated without power supply.
2. To confirm the selection or the entered data.
The time switch is programmable without external power supply after
pressing the -button.
To revert one step or one level back while in the Enter-Mode press .
After completion of a (sub-) menu confirming end will return the device
into the automatic-mode.
With the choice changes from end to continue. By confirming
continue the time switch returns to the beginning of the current
(sub-) menu.
When confirming end before completion, the time switch returns to the
automatic-mode without saving the entered data.
Channel ON OFF
By pushing -buttons ( -buttons) a manual switch of the
channels take place. The resulting switching status is marked
with the hand-symbol and remains until the next programming
step occurs. (temporary over-ride)
Permanent switching status P
By pressing the corresponding channel button for more
than 3 sec. the channel is permanently switched ON or OFF.
The status remains until the next manual switching occurs (> 3
sec.). (permanent over-ride)
8. New Program (See also the example (9)) 9. Example „New Program“ (For a regular switching time)
Step A. to C. please refer to point 9. (Example “New Program”)
A. If power supply is disconnected press for one second. The display appears in Automatic-Mode.
B. Press , the time switch is now in the Enter-Mode.
C. Confirm Program with .
D. Confirm new program with .
E. Choose the desired channel with and confirm with .
F. For regular switching times choose on or off with -buttons and confirm with .
G. Within this level you activate the days of the week (1…7) on which the switching time should happen.
With you activate “yes” or deactivate “no” the corresponding date. Confirm each day with .
H. Adjustment of the time: Hours and . Minutes and .
I. Verify the entered switching time: If the flashing summary of the programming step is correct, verify on or
off with . After verification you have the choice between edit/delete and end with .
J. If you want to proceed with programming, confirm next switching with .
To leave the programming menu confirm end.
10. Pulse 11. Program permanent
Program -> New program -> Channel A/B -> …
The pulse function provides you the opportunity of programming a switching time with a defined duration.
As soon as the pulse-duration has expired the time switch switches OFF automatically (the duration of the pulse is up to 59:59 mm:ss).
The programming is carried out like a standard switching time (see point 8 / 9) with following differences
Choose Pulse function (9F).
Define the duration of the pulse (pulstime minute / pulstime second).
Program the days of the week
Program the switching time (time hour / time minute)
Validation: Confirm the blinking summary of the pulse program
Program -> new program -> channel A/B -> permanent -> …
One permanent by date programming step (holiday function) for each channel is possible. During the
desired period (The function is valid for the whole days) the channel can be switched off (permanent
off) or on (permanent on).
The programming of this function is as described in (8 / 9).
The choice permanent will not be offered anymore within the menu new program when already in
use. The switching time can be modified and deleted within Program modify (13) and Program
delete (12) respectively.
12. Additional adjustments 13. Program modify
Menu Main menu Application
Program query Program To query the programming steps and remaining memory locations
Program copy Program
Copy from one channel to another. Memory of the channel won’t
be overwritten; the copied switching steps appear additionally.
!
Permanent by date function is not copied!
Program delete Program
Deletion of switching time(s). The program for all channels, single
channels and single programming steps within on channel can be
deleted.
Date-Time Adjustment Adjustment of date and time
Summertime Adjustment Adjustment of the daylight saving time mode (ON/OFF)
Language Adjustment Choice of languages
Counter Options Displays the hour counter and pulse counter for each channel and
the time switch itself.
PIN-Code Options
The time switch can be locked with a 4-digit PIN-Code. The code
can be adjusted, activated and deactivated. If you have forgotten
the Code please call customer service.
Reset-Function Press all front keys for 2 seconds. The time switch is reset. The values for date
and time will be deleted and have to be re-entered. The switching program has
not been deleted!
Program -> Program modify -> …
Within Program modify each single switching time can be modified.
BATTERY CR 2450 (LiMnO2) 3 V.
Complies with Article 11, EU directive 2006/66/CE.
BA SC28X0pro FINDER 12.2X; DE, GB, FR, IT - 22542 - 2010.05-04
Mode d´emploi
F
Interrupteur horaire 12.21 / 12.22
Schéma de raccordement Sommaire 1. Instructions de sécurité 2. Mise en service
1 canal
2 canaux
1. Instructions de sécurité
2. Mise en service
3. Sommaire des fonctions
4. Légende des symboles
5. Fonction des touches
6. Notes de service
7. Canal ON OFF / Permanent P
8. Programmer une commutation
9. Exemple de programmation
10. Impulsion
11. Programme vacances
12. Autres réglages
13. Modifier le programme
!
L´ installation et le montage ne doivent être
effectués que par les électriciens! Sinon il y a
danger d´incendie ou d´électrocution.
!
Strictement respecter les indications de tension et
de fréquence mentionnées sur la plaque d´identité!
!
Aucun droit de garantie en cas de manipulations et
de modifications de l´appareil.
!
L´interrupteur est à installer de telle façon que
celui-ci ne soit pas soumis aux rayonnements
pertubateurs pouvant nuire à sa fonction.
A sa fourniture, l´interrupteur horaire est à l´état de veille, l´afficheur est etteint.
Actionner la touche pendant 1 seconde.pour activer l´appareil.
La date et l´heure correspondent à la règle européenne pour l´horaire d´été.
Sélectionner le langage souhaité avec les touches et valider avec .
(Remarque:Avec la touche vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l´heure et la règle pour l´horaire d´été avec
les touches et valider en actionnant .
3. Sommaire des fonctions 4. . Légende des symboles
Canal marche
Canal arrêt
Un programme vacances ou daté est activé pour la date actuelle.
L´état actuel est basé sur un horaire de commutation standard.
L´état actuel est issu d´une commutation manuelle. Cet état sera modifié par le programme à la prochaine
commutation.
L´état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle
(7)
Jours de semaine lundi … dimanche; les jours soulignés sont activés.
I
L´état actuel correspond à une commutation par impulsion.
Ce symbole est visualisé s´il y a „effacement du programme“
L´interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller
l´appareil(12).
5. Fonction des touches 6. Notes de service 7. Canal ON OFF / Permanent P
1. Passage du mode automatique au mode entrée de données.
2. Fonction un pas en arrière
1. Mode entrée de données: Sélection de plusieurs options.
2. Mode entrée de données: déplacement de la position clignotante.
1. Mode automatique: Marche/arrêt d´un canal jusqu´à la prochaine commutation programmée.
2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).
1. Activer l´interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)
2. Valider la sélection ou la programmation.
Réserve de marche (hors-tension): Actionner la touche pendant une
seconde, l´afficheur est activé.
La touche permet d´avancer ou de reculer d´un pas dans la
programmation.
fin est visualisé à la fin d´une entrée de données. Valider fin
avec pour revenir au mode automatique.
A l´aide des touches passer de fin à continuer et valider avec
pour revenir à l´entrée des données.
La sélection fin pendant l´entrée des données déclenche le passage
au mode automatique, les données ne sont pas enregistrées.
Canal ON/OFF
Actionner les touches (touches ) pour provoquer une
commutation manuelle des canaux correspondants. Cette action
est symbolisée par la main, qui reste visualisée jusqu´à la
prochaine commutation programmée.
Commutation permanente P
La commutation est permanente en actionnant pendant 3
secondes la touche du canal correspondant. L´état de la
sortie (contact fermé ou contact ouvert) est maintenu jusqu´à
une nouvelle commutation manuelle (3 secondes sur la touche)
8. Programmer une commutation (voir aussi l´exemple de programmation au point (9)) 9. Exemple de programmation pour commutations normales marche / arrêt (Standard)
Actions A. à C. voir point 9. (exemple de programmation)
A. Actionner la touche pendant une seconde. Visualisation du mode automatique.
B. Actionner la touche pour accéder au niveau entrée de données.
C. Valider Programme avec la touche
D. Activer nouveau programme avec la touche .
E. Sélectionner à l´aide des touches le canal souhaité et valider avec .
F. Pour réaliser une commutation normale sélectionner avec les touches le menu marche ou arrêt
et valider le choix avec .
G. A cette étape vous pouvez / devez confirmer à l´aide des touches et pour chaque jour de semaine
si une commutation est souhaitée „ Oui“ ou non souhaitée „ Non“. Valider avec .
H. Réglage de l´heure suivit de et des minutes suivit de .
I. Vériification: Si le contenu clignotant est correct, valider les données avec la touche .
La touche offre plusieurs options (Modifier/effacer/fin).
J. Pour continuer la programmation confirmer prochaine heure de commutation avec . Pour
terminer la programmation passer au point fin en utilisant et valider avec .
10. Impulsion 11. Programme vacances
Programme -> Nouveau programme-> Canal A/B -> …
La fonction impulsion permet de réaliser une commutation de durée determinée.
A la fin de l´impulsion( Impulsion jusqu´à 59:59 mm:ss ), l´interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
Sélectionner la fonction Impulsion (9F).
Déterminer la durée d´enclenchement (impulsion minute / impulsion seconde).
Programmer les jours de semaine
Programmer l´heure d´enclenchement (Horaire heure / Horaire minute)
Contrôle: Valider la commutation par impulsion clignotante
Programme -> nouveau programme -> Canal A/B -> permanent -> …
Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors
service (permanent arrêt ) ou d´activer une sortie (permanent marche) en permanence pour
une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au
point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n´est plus accessible, lorsque
le programme vacances est déjà utilisé.
La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou
Programme effacer (12).
12. Autres réglages 13. Modifier le programme
Menu Menu
principal Applications
Programme demande Programme Heures de commutation / nombre de pas de programme
Programme copier Programme
Copie des heures de commutation d´un canal à un autre. Le canal
n´est pas effacé, les heures de commutation copiées sont tout
simplement ajoutées.
!
Les programmes vacances ne sont pas copiés!!
Programme effacer Programme Permet d´effacer le programme sur tous les canaux, ou sur un seul
canal ou seulement des pas de programme.
Date-Heure Réglages Programmation de la date et de l´heure
Heure d été Réglages Réglage de l´horaire été / hiver
Langage Réglages Choix du langage
Compteur Options Affichage des heures de marche et du nombre de commutations
pour chaque canal et affichage du total de l´interrupteur horaire
PIN-Code Options
L´interrupteur horaire peut être verrouillé grâce à un code PIN de 6
chiffres. Ce code peut être modifié, activé ou désactivé. En cas
d´oubli ou de perte de ce code, contacter notre service àprès-
vente.
Fonction remise à zéro Appuyer simultanément sur les 4 touches pendant 2 secondes. L´interrupteur est
remis à zéro. Les heures de commutation ne sont pas effacées! La date et l´heure
sont effacées -> sinon procéder comme à la mise en service (2).
Programme -> Programme modifier -> …
Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.
PILES CR 2450 (LiMnO2) 3 V.
Produit exempt Art.11 Dir. 2006/66/CE.
Produktspecifikationer
| Varumärke: | Finder |
| Kategori: | Tidsväxlar |
| Modell: | 12.21 |
Behöver du hjälp?
Om du behöver hjälp med Finder 12.21 ställ en fråga nedan och andra användare kommer att svara dig
Tidsväxlar Finder Manualer
29 Juli 2024
Tidsväxlar Manualer
Nyaste Tidsväxlar Manualer
11 Oktober 2024
31 Juli 2024
26 Juli 2024
25 Juli 2024
24 Juli 2024
24 Juli 2024
