Sida 1/10
I-2017, www.findernet.com
SERIE
15

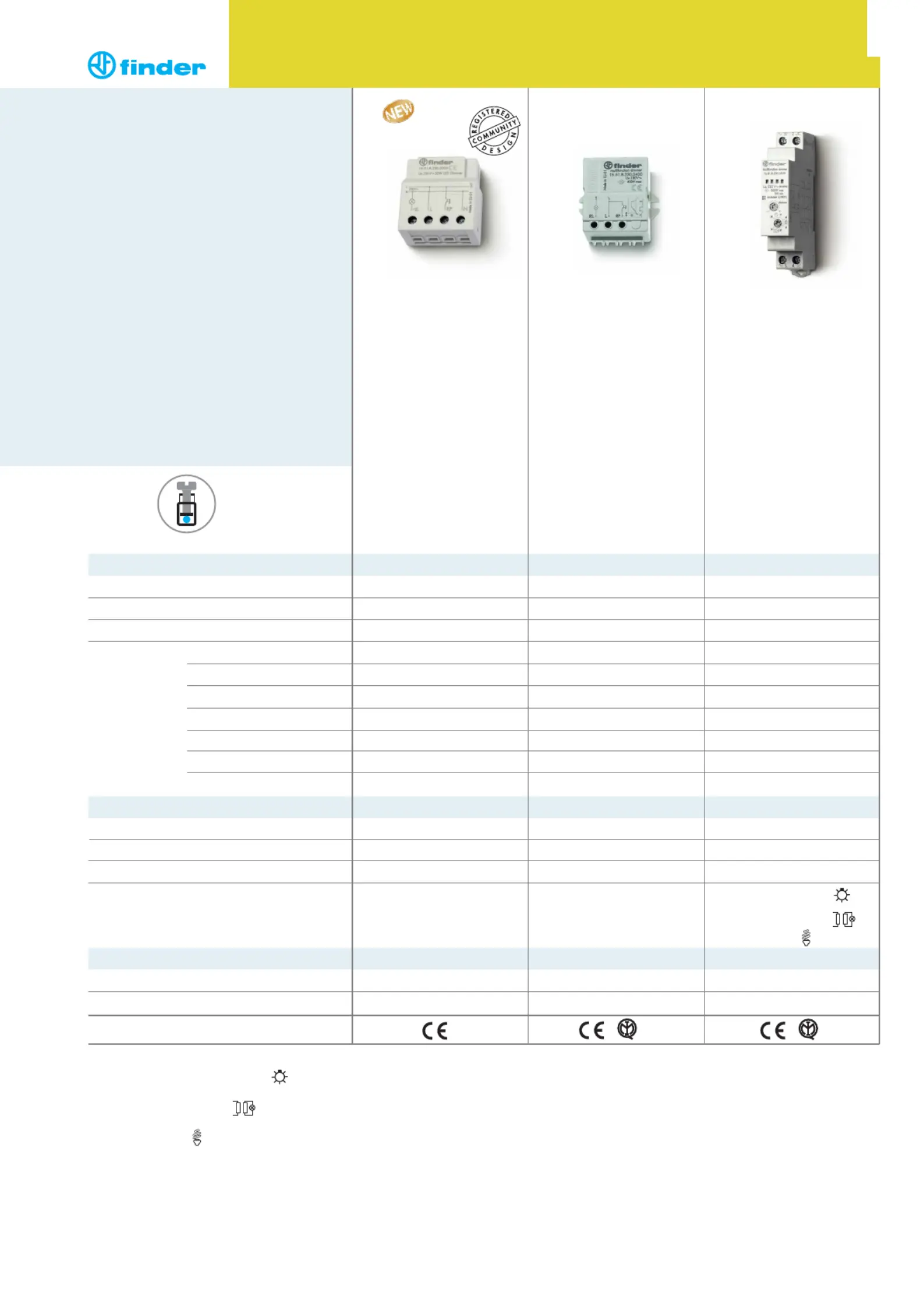

SERIE 15
Elektronische dimmers
1
•Slave dimmer
•Regelbaar via een 15.10 of
een ander product met een
uitgangssignaal van 0 -10 V /
1-10 V
•Maximaal schakelvermogen
400 W
•Geschikt voor dimbare
LED-lampen en dimbare
spaarlampen tot 100 W
•Fase aansnijding en afsnijding
•17,5 mm breed, modulaire
bouwvorm
•Master dimmer
•Uitgangssignaal is 0 -10 V /
1-10 V, geschikt voor regelen
van een of meer 15.11, voor
drivers of verlichting die
aanstuurbaar zijn met een
0 -10 V/1-10 V signaal
•Multi-functie
•Dimsnelheid is instelbaar
•Inclusief “Trappenhuisfunctie
met vroegtijdige waarschuwing”
•1 maakcontact, 6 A
•17,5 mm breed, modulaire
bouwvorm
Master + slave dimmers voor het dimmen van meer-
dere lasten
•Geschikt voor gloeilampen en halogeenverlichting
met of zonder transformator
•Geschikt voor dimbare spaarlampen (compacte
fluorescentielampen en LED lampen) en alle soorten
elektromechanische transformatoren
•De master dimmer type 15.10 kan d.m.v. een 0 -10 V
signaal tot 32 slave dimmers type 15.11 bedienen
•Verlenging levensduur van verlichting door soft in-
en uitschakelen
•Meerdere instelbare functies met of zonder geheugen
voor het laatst ingestelde lichtniveau (15.10)
•Traploos dimmen
•Inclusief “Trappenhuisfunctie met vroegtijdige
waarschuwing” (type15.10)
•Thermisch beveiligd tegen overbelasting, uiterst
hoge bescherming door een thermo-zekering en
kortsluitbeveiliging (type15.11)
•Automatische frequentie-aanpassing voor 50/60 Hz
15.10 15.11
0-10 V, +35 mA max —
1-10 V, –35 mA max —
1 maakcontact (6 A/230 V AC)*
—
— 400
— 3
— 400 (1)
— 400 (2)
— 400 (2)
— 400 (1)
— 100 (3)
— 100 (3) of (1)
— 100 (1)
110...230 230
(0,8...1,1) UN (0,8...1,1) UN
0,5 0,5
Fase afsnijding ( )
— Fase aansnijding ( )
en ( )
1,5...10 —
0,5...20 —
15 —
–10…+50 –10…+50 (4)
IP 20 IP 20
Master dimmer uitgangsspecificaties
Stuursignaal (uitgang past zich automatisch aan
aan de ingang van de driver)
Aantal contacten A
Slave dimmer uitgangsspecificaties
Maximaal schakelvermogen W
Minimaal schakelvermogen W
Toegestane belasting:
Halogeen- of gloeilampen (230 V)
W
Laagspanning - halogeenlampen met ringkerntransformatoren W
Laagspanning - halogeenlampen met E-kerntransformatoren W
Dimbare spaarlampen W
Dimbare LED lampen (230 V AC) W
Dimbare elektronische trafo voor 12/24 V - LED W
Voeding
Leverbare nominale spanningen (U
N
) V AC (50/60 Hz)
Werkspanningsbereik
Verbruik in stand-by W
Dim methode
Algemene gegevens
Dimsnelheid (totale dimtijd) s
Afvalvertragingstijd (trappenhuistautomaat functie) min
Maximaal aantal verlichte drukknoppen (≤ 1 mA)
Omgevingstemperatuur °C
Beschermingsgraad
EG-richtlijn/keurmerken (Details op aanvraag)
Opmerkingen:
(1) Draai de keuzeschakelaar op het symbool van de gloeilamp ( ).
(2) Draai de keuzeschakelaar op het symbool van de transformator ( ) - (max. 2 transformatoren mogen aangesloten worden).
(3) Draai de keuzeschakelaar op het symbool van de spaarlamp ( ) en stel de juiste minimale helderheid in afhankelijk van de lampsoort.
(4) Bij lampbelastingen > 300 W (>75 W bij spaarlampen of LED verlichting) wordt ten behoeve van de warmteafvoer een montageafstand van
9 mm tussen de aangrenzende modulen aanbevolen. Afstandhouder 022.09 kan gebruikt worden.
Schroefaansluiting
* Max. inschakelstroom is 30 A 230 V AC. Bij het over-
schrijden van deze waarde dient een relais of magneet-
schakelaar gebruikt te worden om de last te schakelen
Afmetingen zie pagina 9
Laagspanning - halogeenlampen met elektronische
voorschakelapparaat W
I-2017, www.findernet.com
SERIE 15
Elektronische dimmers
SERIE
15
2
• Maximaal schakelvermogen
400 W
• 2 functies instelbaar via
drukknop
• 2 verschillende types voor
stapsgewijs of linear dimmen
• Fase afsnijding
• Voor montage in inbouwdoos
of chassismontage
• Maximaal schakelvermogen
100 W
• Geschikt voor dimbare
LED-lampen tot 50 W
• 2 functies via drukknop
instelbaar
• Fase aansnijding
• Montage in inbouwdozen of
schakeldozen
•Maximaal schakelvermogen
500 W
•Multifunctie
•Fase aansnijding en
afsnijding (afhankelijk van
toepassing)
•17,5 mm breed, modulaire
bouwvorm
Elektronische dimmers voor het regelen van
lichtniveaus met geheugenfunctie
•Geschikt voor gloeilampen en halogeenverlichting
met of zonder transformator
•Geschikt voor dimbare spaarlampen (compacte
fluorescentielampen en LED lampen) en alle soorten
elektromechanische transformatoren (type 15.81)
•Geschikt voor dimbare LED lampen, 230V AC
(15.51/15.91)
•Aanstuurbaar via L of N via drukknop
•Verlenging levensduur van verlichting door soft
in- en uitschakelen
•Meerdere instelbare functies met of zonder
geheugen voor het laatst ingestelde lichtniveau
•Trapsgewijs (type 15.51) of traploos
dimmen (type 15.51, 15.81, 15.91)
•Thermisch beveiligd tegen overbelasting
•Uiterst hoge bescherming door automatische
uitschakeling d.m.v. een thermo-zekering (type 15.81)
•Uitvoering voor 50 of 60 Hz (type 15.51),
automatische frequentie-aanpassing voor 50/60 Hz
(type 15.81, 15.91)
15.91 15.51 15.81
230 230 230
100 400 500
3 10 3
100 400 500 (1)
— 300 (2) 500 (3)
— — 500 (3)
— 400 (4) 500 (1)
— — 100 (5)
50 (6) 50 (7) 100 (5)
50 (6) 50 (7) 100 (1)
230 230 (8) 230
(0,8…1,1)UN(0,8…1,1)UN(0,8…1,1)UN
0,4 0,7 0,5
Fase aansnijding Fase afsnijding Fase afsnijding ( )
Fase aansnijding ( )
en ( )
–10…+50 (9) –10…+50 (9) –10…+50 (10)
IP 20 IP 20 IP 20
Uitgang
Nominale spanning V AC
Maximaal schakelvermogen W
Minimaal schakelvermogen W
Toegestane belasting:
Halogeen- of gloeilampen (230 V)
W
Laagspanning - halogeenlampen met ringkerntransformatoren W
Laagspanning - halogeenlampen met E-kerntransformatoren W
Dimbare spaarlampen W
Dimbare LED lampen (230 V AC) W
Dimbare elektronische trafo voor 12/24 V - LED W
Voeding
Leverbare nominale spanningen (U
N) V AC (50/60 Hz)
Werkspanningsbereik
Verbruik in stand-by W
Dim methode
Algemene gegevens
Omgevingstemperatuur °C
Beschermingsgraad
EG-richtlijn/keurmerken (Details op aanvraag)
Opmerkingen:
(1) Draai de keuzeschakelaar op het symbool van de gloeilamp ( ).
(2) Met lampbelasting mag 1 transformator aangesloten worden.
(3) Draai de keuzeschakelaar op het symbool van de transformator ( ) - (max. 2 transformatoren mogen aangesloten worden).
(4) Er mag 1 elektronisch voorschakelapparaat aangesloten worden.
(5) Draai de keuzeschakelaar op het symbool van de spaarlamp ( ) en stel de juiste minimale helderheid in afhankelijk van de lampsoort.
(6) Te gebruiken met een elektronische transformator of verlichting met fase aansnijding.
(7) Te gebruiken met een elektronische transformator of verlichting met fase afsnijding.
(8) Speciale 60 Hz uitvoering beschikbaar (zie bestelvoorbeeld).
(9) Het is niet aan te bevelen om meer dan 1 dimmer in een inbouwdoos te monteren tenzij er voldoende ventilatie gecreëerd wordt of tenzij de
lampbelasting lager is dan de maximaal toegestane waarde (100W voor de 15.51 en 50W voor de 15.91).
(10) Bij lampbelastingen > 300 W (>75 W bij spaarlampen of LED verlichting) wordt ten behoeve van de warmteafvoer een montageafstand van
9 mm tussen de aangrenzende modulen aanbevolen. Afstandhouder 022.09 kan gebruikt worden.
Algemeen: Niet regelbaar via verlichte drukknoppen.
Schroefaansluiting
Afmetingen zie pagina 9
Laagspanning - halogeenlampen met elektronische
voorschakelapparaat W
I-2017, www.findernet.com
SERIE
15
SERIE 15
Elektronische dimmers
3
Bestelvoorbeeld
Voorbeeld: type 15.91, elektronische dimmer voor LED verlichting van 3 tot 100 W, aansluiting 230 V AC - 50/60 Hz.
Serie
Type
1 = Master / slave, 35 mm railmontage (EN 60715),
17,5 mm breed
5 = Chassismontage of inbouw
8 = 35 mm railmontage (EN 60715), 17,5 mm breed
voor het dimmen van spaarlampen of LED-lampen
9 = Voor inbouwdozen, voor dimmen van LED-lampen
Aantal contacten
0 = 0-10 V uitgang (bij type 15.10)
1 = 1 uitgang
Nominale spoelspanningen
230 = 230 V
230 = 110...230 V
(bij type 15.10)
Spoelsoort
8 = AC
9 1 0 0 8 0 0
. . . .
2 3 0 1 5
0 = Standaard
4 = Traploos dimmen
(bij type 15.51)
Optie
0 = 50 Hz (15.51)
50/60 Hz (15.11/81/91)
1 = 50/60 Hz (15.10)
6 = 60 Hz (15.51)
Schakelvermogen
0 = 100 W (15.91)
4 = 400 W (15.51,15.11)
5 = 500 W (15.81)
Alle uitvoeringen
15.10.8.230.0010 (master dimmer, 50/60 Hz)
15.11.8.230.0400 (slave dimmer, 50/60 Hz)
15.51.8.230.0400 (trapsgewijs dimmen, 50 Hz)
15.51.8.230.0404 (traploos dimmen, 50 Hz)
15.51.8.230.0460 (trapsgewijs dimmen, 60 Hz)
15.81.8.230.0500 (traploos dimmen, 50/60 Hz)
15.91.8.230.0000 (traploos dimmen, 50/60Hz)
Algemene gegevens
EMC - immuniteit
Soort test Norm 15.51/15.91 15.10/11/81
ESD-ontlading via de aansluitingen EN 61000-4-2 4 kV
via de lucht EN 61000-4-2 8 kV
Uitgestraald elektromagnetisch veld (80…1.000 MHz) EN 61000-4-3 3 V/m 10 V/m
Snelle transiënten op de voedingsaansluitingen EN 61000-4-4 4 kV
(burst 5/50 ns, 5 en 100 kHz) op de drukknop-aansluiting EN 61000-4-4 4 kV
Spanningspulsen op de voedingsklemmen
(surge 1,2/50 μs) differential mode EN 61000-4-5 2 kV
Leidinggevoerd elektromagnetisch op de voedingsaansluitingen EN 61000-4-6 3 V
HF-signaal (0,15…80 MHz) op de drukknop-aansluiting EN 61000-4-6 3 V
Spanningsdips 70 % UN, 40 % UN EN 61000-4-11 10 perioden
Korte onderbrekingen EN 61000-4-11 10 perioden
Radiofrequentie geleide emissies 0,15…30 MHz EN 55014 klasse B
Uitgestraalde emissies 30…1.000 MHz EN 55014 klasse B
Aansluitklemmen harde kern soepele kern
Max. aansluitdiameter mm2 1 x 6 / 2 x 4 1 x 4 / 2 x 2,5
AWG 1 x 10 / 2 x 12 1 x 12 / 2 x 14
Vastzetkoppel Nm 0,8
Draadstriplengte mm 9
Overige gegevens 15.10 15.11 15.51 15.81 15.91
Warmteafgifte aan zonder belasting W 0,5 0,5 0,7 0,5 0,4
de omgeving bij max. uitgangsvermogen W 1,7 2,5 2,2 2,6 1,2
Max. kabellengte voor drukknop-aansluiting m 100 100 100 100 100
Max. kabellengte voor het verbinden master en slave dimmers m 100 (gescheiden houden van vermogensleidingen)
Produktspecifikationer
| Varumärke: | Finder |
| Kategori: | Växla |
| Modell: | 15.51.8.230.0400 |
Behöver du hjälp?
Om du behöver hjälp med Finder 15.51.8.230.0400 ställ en fråga nedan och andra användare kommer att svara dig
Växla Finder Manualer
5 Februari 2025
5 Februari 2025
2 Januari 2025
2 Januari 2025
5 Oktober 2024
31 Augusti 2024
18 Augusti 2024
15 Augusti 2024
15 Augusti 2024
15 Augusti 2024
Växla Manualer
- Växla Bosch
- Växla IKEA
- Växla Huawei
- Växla HP
- Växla Philips
- Växla Panasonic
- Växla Honeywell
- Växla Yamaha
- Växla Abus
- Växla Alcatel
- Växla Alecto
- Växla Apc
- Växla Alpine
- Växla Ansmann
- Växla Airlive
- Växla Edimax
- Växla Intermatic
- Växla Flamingo
- Växla Brennenstuhl
- Växla Hikvision
- Växla Generac
- Växla Silvercrest
- Växla Nedis
- Växla Pyle
- Växla Eminent
- Växla Renkforce
- Växla Vivanco
- Växla TP Link
- Växla Manhattan
- Växla Worx
- Växla Black Box
- Växla Elro
- Växla EMOS
- Växla Victron Energy
- Växla KlikaanKlikuit
- Växla Ei Electronics
- Växla Tripp Lite
- Växla DataVideo
- Växla Schneider
- Växla Hama
- Växla Theben
- Växla Elektrobock
- Växla Chamberlain
- Växla Sylvania
- Växla Velleman
- Växla Tork
- Växla Techly
- Växla Sonance
- Växla Emerson
- Växla Totolink
- Växla Vemer
- Växla Smartwares
- Växla Profile
- Växla Cisco
- Växla Matrox
- Växla Steren
- Växla Perel
- Växla Engenius
- Växla IFM
- Växla Digitus
- Växla Kathrein
- Växla AV:link
- Växla Belkin
- Växla Linksys
- Växla Buffalo
- Växla Dahua Technology
- Växla Audiovox
- Växla Cotech
- Växla Netgear
- Växla LevelOne
- Växla Kaiser
- Växla QNAP
- Växla Trotec
- Växla Boss
- Växla Behringer
- Växla PreSonus
- Växla Shimano
- Växla Merten
- Växla Goobay
- Växla Hager
- Växla Mercusys
- Växla Chacon
- Växla Elation
- Växla Sygonix
- Växla Planet
- Växla ZyXEL
- Växla Rex
- Växla Powerfix
- Växla Konig
- Växla Tesla
- Växla D-Link
- Växla Tenda
- Växla UPM
- Växla One For All
- Växla Fantini Cosmi
- Växla Audac
- Växla Marmitek
- Växla Delta Dore
- Växla DoorBird
- Växla Ubiquiti Networks
- Växla EBERLE
- Växla Grasslin
- Växla Omnitronic
- Växla Eaton
- Växla Gira
- Växla Jung
- Växla Vacmaster
- Växla CyberPower
- Växla Basetech
- Växla Trendnet
- Växla Mikrotik
- Växla WHALE
- Växla ATen
- Växla Fibaro
- Växla RGBlink
- Växla Gefen
- Växla Nexa
- Växla PAC
- Växla Wentronic
- Växla Dormakaba
- Växla Adder
- Växla Wago
- Växla Homematic IP
- Växla Monoprice
- Växla Tiptel
- Växla OSD Audio
- Växla SPC
- Växla Crestron
- Växla Unify
- Växla ORNO
- Växla Toolcraft
- Växla Berker
- Växla Aeon Labs
- Växla Electro Harmonix
- Växla Grandstream
- Växla Mercury
- Växla Provision ISR
- Växla Monacor
- Växla PCE
- Växla Logilink
- Växla Smart-AVI
- Växla StarTech.com
- Växla SIIG
- Växla Advantech
- Växla IOGEAR
- Växla Merlin Gerin
- Växla Micro Connect
- Växla Extron
- Växla KanexPro
- Växla Intelix
- Växla Blustream
- Växla Avocent
- Växla Shelly
- Växla Intellinet
- Växla Ebode
- Växla Lancom
- Växla Robbe
- Växla ICasa
- Växla B-tech
- Växla Speaka
- Växla Kopp
- Växla Vimar
- Växla Kemo
- Växla GAO
- Växla H-Tronic
- Växla Legrand
- Växla Kraus & Naimer
- Växla Noble
- Växla Intertechno
- Växla Ecler
- Växla Inverto
- Växla Triax
- Växla Rule
- Växla Kramer
- Växla CYP
- Växla Suevia
- Växla Phoenix Contact
- Växla Seuthe
- Växla Maclean Energy
- Växla SmartAVI
- Växla Leviton
- Växla DEHN
- Växla Cudy
- Växla Brilliant
- Växla Heitronic
- Växla Lindy
- Växla SEC24
- Växla Cooking Performance Group
- Växla Ernitec
- Växla Atlona
- Växla Adviti
- Växla Flic
- Växla HELGI
- Växla IB Connect
- Växla Liberty
- Växla PureTools
- Växla Hamlet
- Växla Paladin
- Växla Equip
- Växla Noark
- Växla Vivolink
- Växla Alfatron
- Växla Cambium Networks
- Växla 2USB
- Växla Roline
- Växla KVM-TEC
- Växla AMX
- Växla BZBGear
- Växla STI
- Växla Epiphan
- Växla Ebara
- Växla Mach Power
- Växla Axing
- Växla Juniper
- Växla Raritan
- Växla ConnectPro
- Växla SunBriteTV
- Växla Atlantis Land
- Växla GEV
- Växla Pizzato Elettrica
- Växla Baco
- Växla SEADA
- Växla Doepke
- Växla Comet
- Växla IPGARD
- Växla CSL
- Växla Setti+
- Växla PureLink
- Växla INOGENI
- Växla Luxul
Nyaste Växla Manualer
9 April 2025
9 April 2025
7 April 2025
5 April 2025
5 April 2025
5 April 2025
5 April 2025
3 April 2025
3 April 2025
2 April 2025
