Sida 1/12
Funkfernsteuerung zu Schirmantrieb GSS-99
Radio remote control for GSS-99 sunshade drive
Télécommande radio pour unité motrice GSS-99
Radiocomando per unità motrice GSS-99
11.2011-DEFI 1
Montageanleitung „Beilage“
Funkfernsteuerung zu
Schirmantrieb GSS-99
Seite 2
Assembly „Supplement“
Radio remote control for
GSS-99 sunshade drive
Page 4
Instructions de montage „Annexe“
Télécommande radio pour
Unité motrice GSS-99
Page 6
Istruzioni per il montaggio „allegato“
Radiocomando per
unità motrice GSS-99
Pagina 8
Funkfernsteuerung zu Schirmantrieb GSS-99
Radio remote control for GSS-99 sunshade drive
Télécommande radio pour unité motrice GSS-99
Radiocomando per unità motrice GSS-99
2 11.2011-DEFI
1. HINWEISE
1.1 Sicherheit
Diese Dokumentation ermöglicht ein gefahrloses Montieren, Installieren,
Inbetriebnehmen und Betreiben von Funksteuerungen zu Schirmantrieben des
Typ GSS 99. Es gelten die in dieser Montageanleitung vorgegebenen Bestimmungen
und Vorschriften.
2. LIEFERUMFANG
• 1 Empfänger 2-Kanal mit Antenne
• 1 Handsender mit Foto-Batterie 12Volt, Typ E23A oder 3LR50
Durchmesser 10.3 x 28.5 mm
• 1 Netzgerät 12 VDC / AC
• 1 Anschlusskabel zum Schlüsselschalter
• 1 Montageanleitung
3. MONTAGE
3.1 Anschluss der Fernsteuerung
Für die Funkfernsteuerung muss ein Standort gewählt werden, welcher ein
einwandfreies Übertragen des Funksignales zulässt. Es ist zu prüfen, ob das
Empfangsmodul im Sendebereich liegt.
3.2 Programmierung des Empfängers
Der Empfänger ist ab Werk betriebsfertig programmiert (Handsender ist abgestimmt,
beide Ausgänge sind auf Impuls eingestellt). Es müssen keine Einstellungen mehr
vorgenommen werden.
Falls ein neuer Sender abgestimmt werden muss oder wenn die Betriebsart des
Ausganges verstellt wurde, ist nach der Anleitung des Herstellers vorzugehen. Die
Abstimmung muss erfolgen, solange der Schirmantrieb GSS99 noch nicht
angeschlossen ist.
Diese Montageanleitung ist als Beilage der Montageanleitung
„Schirmantrieb mit Steuereinheit GSS 99“ erstellt worden. Es gelten
die Bestimmungen und Sicherheitsvorschriften beider Anleitungen.
Die vorliegende Beilage darf nicht einzeln abgegeben werden.
Das Empfängermodul muss in einem trockenen Raum montiert
werden.
Funkfernsteuerung zu Schirmantrieb GSS-99
Radio remote control for GSS-99 sunshade drive
Télécommande radio pour unité motrice GSS-99
Radiocomando per unità motrice GSS-99
11.2011-DEFI 3
3.3 Anschluss an Steuereinheit GSS
3.4 Anpassung der Anschlüsse für Funkfernsteuerung
• Impulsschalter 5 – 6
• Brücken 6 – 8 und 7 – 8 (werden bei gleichzeitiger Bestellung mit der Steuereinheit
bereits werkseitig vorgenommen)

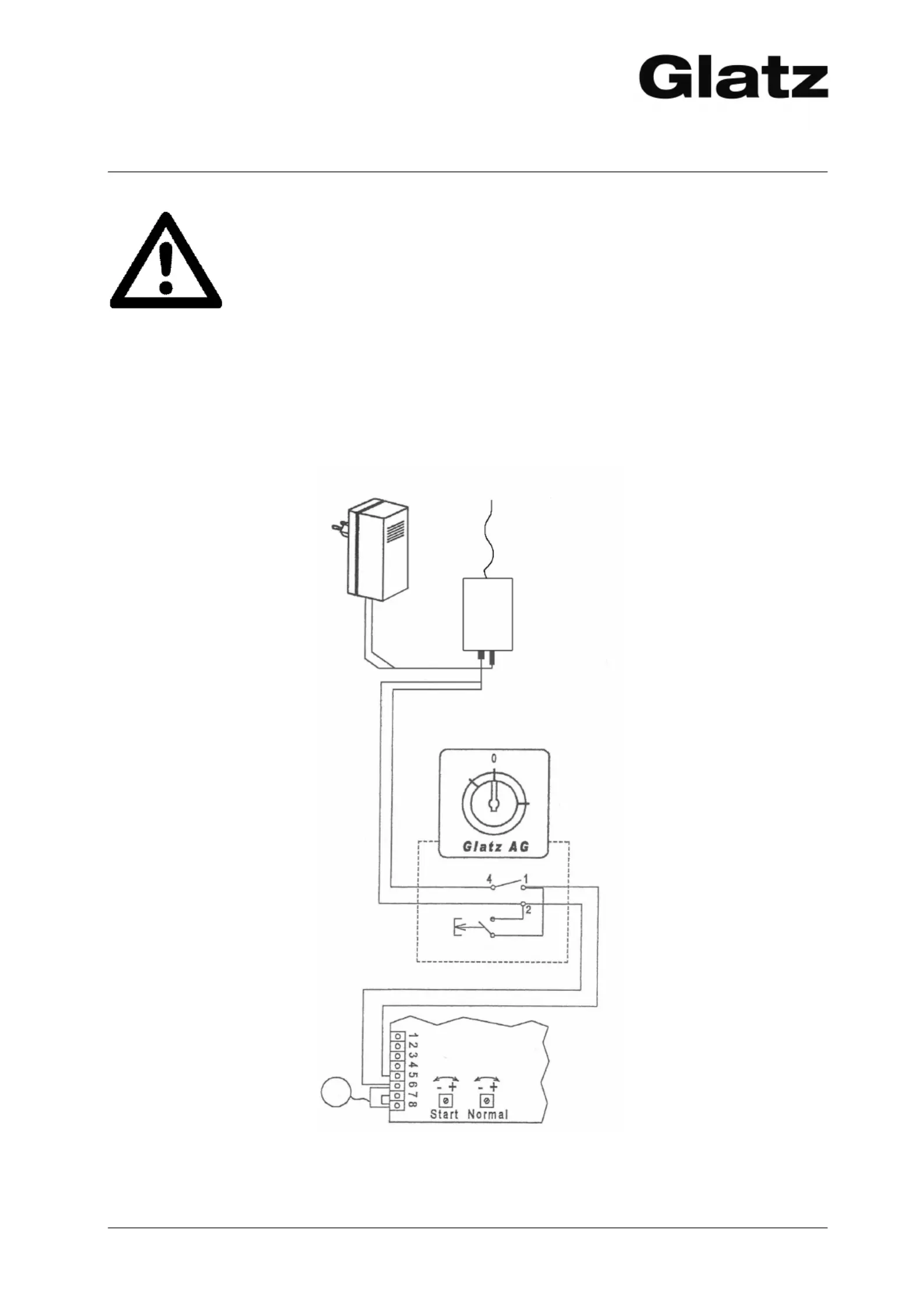

3.5 Anschlussschema zur Steuereinheit GSS
Die Fernsteuerung muss an eine Steuereinheit GSS angeschlossen
werden. Die GSS ist für Impulssteuerung ausgelegt.
Die Funkfernsteuerung ist über einen an die GSS-Impulsschalter
Steuereinheit anzuschliessen.
Netzteil
2-Kanal-Empfängermodul
Anschlusss Schlüsselschalter an
COM-NO des gewählten Kanales
Impulsschalter
Impuls
Funk
Impulskontakt
Steuereinheit
GSS-99
!
