Godox LED170 Bruksanvisning

Godox Lampa LED170

Läs nedan 📖 manual på svenska för Godox LED170 (6 sidor) i kategorin Lampa. Denna guide var användbar för 18 personer och betygsatt med 4.5 stjärnor i genomsnitt av 2 användare

Ladda ner PDF

Sida 1/6

LLE

EED V

D V

D VD V

iid

dde

eeo L

o L

o Lo L

iig

ggh

hht

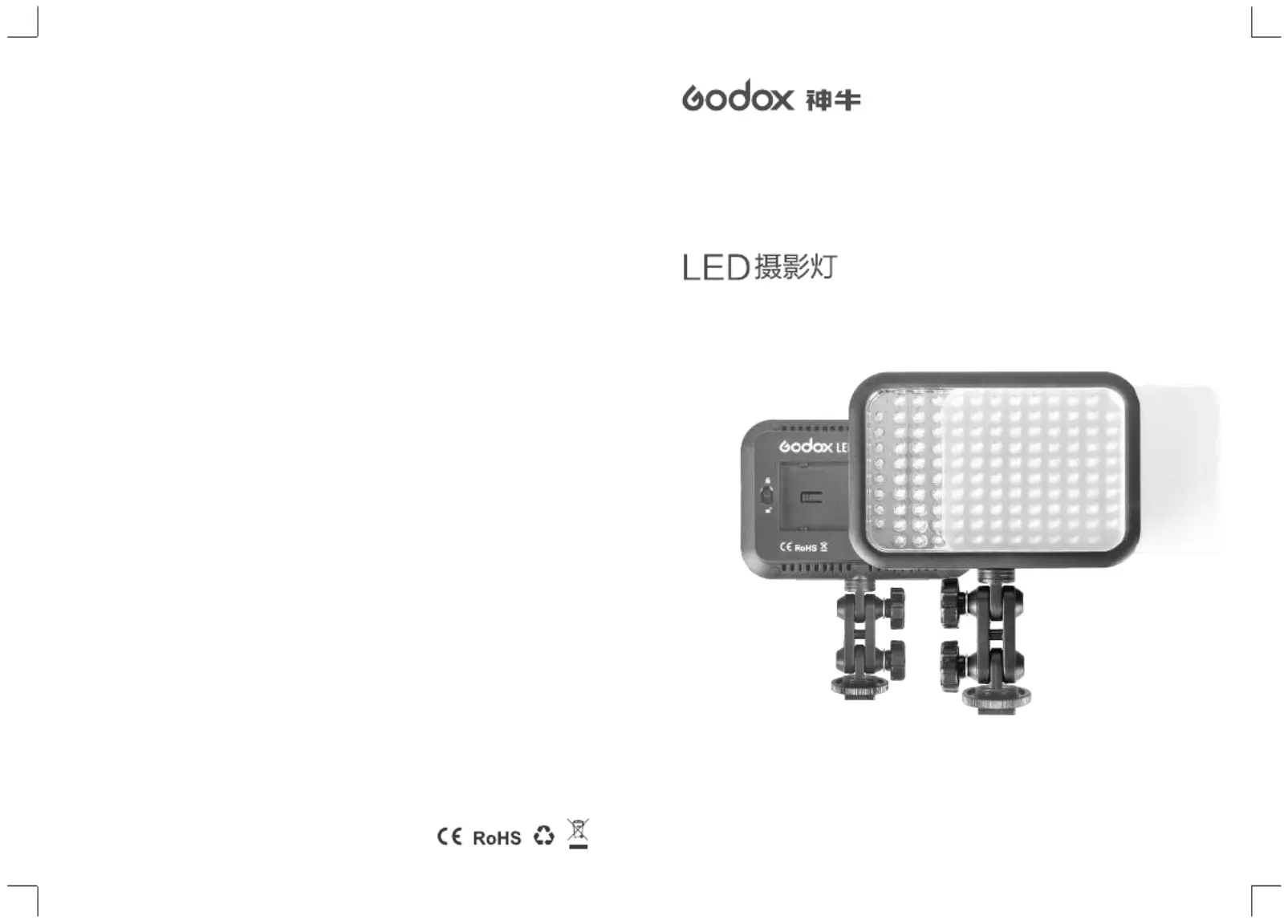

型号: LED126/LED170

Instruction manual | 说明手册

Chinese English Bilingual | 中英文双语

地址/Add: 深圳市宝安区福海街道塘尾社区耀川工业区厂房栋层至层、栋层至层2 1 4 4 1 4

1st to 4th Floor, Building 2/ 1st to 4th Floor, Building 4, Yaochuan Industrial Zone, Tangwei

Community, Fuhai Street, Bao’an District, Shenzhen 518103, China

电话/Tel: Fax: 传真/+ 86-755-29609320(8062) + 86-755-25723423

邮箱/E-mail: http://www.godox.com godox@godox.com

705-LED170-07

深圳市神牛摄影器材有限公司

GODOX Photo Equipment Co., Ltd.

一、前言

感谢您购买神牛产品！

该款LED摄影灯非常适用于微距拍摄、婚庆拍摄、采访布光、产品拍摄

以及视频拍摄等。高亮度灯珠、功率大、色温准确、轻巧便携，多种供电方

式灵活选用。摄影灯可通过亮度旋钮控制发光的亮度，标配黄色滤色片，快

速更换，改变色温，两节可调节转轴，方便快速调整LED灯照射角度。

警告

请保持干燥：请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨

中。

请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行

检查维修。

请勿让儿童接触本产品。

本产品不能防水，在雨天及潮湿环境下请注意防水。

请勿放置在超过度的高温环境中。50

请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯，这些物质

在特殊情况下可能对闪光灯发出的瞬间强光敏感，有可能导致火灾或电

磁干扰。在这些场合下，请注意相关警告标识。

使用电池的注意事项：

● 切勿将电池投入火中或加热升温。

● 当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不

使用本产品或电量用尽时取出电池。

● 如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗

01. 灯珠

02. 滤色片

03. 电源开关

04. 亮度旋钮

05. 电量指示灯

06. DC电源插座

07. 电池仓锁件

08. 电池仓

09. 锂电池插槽

10. 角度调节旋钮A

11. 角度调节旋钮B

12. 热靴固定旋钮

13. 热靴连接座

14. 1/4″支架安装孔

三、部件(部件说明图示以LED126为例)

四、安装使用

1. 电源管理

摄影灯3种供电方式：

2. 安装摄影灯

● 转动摄影灯的热靴固定旋钮(12)至最高点，将摄

影灯热靴连接座(13)水平插入相机或摄像机热

靴。

● 扭紧热靴固定旋钮(12)。

注：如您的摄像机没有热靴座，可以购买市面上的摄像机连

接支架，通过摄影灯上的1/4″支架安装孔来固定。

注：使用电池或锂电池供电时，电量指示灯显示绿色表示电量充足，显示红色表示电量低。*

* 当指示灯显示红色并且闪烁时，表示锂电池电量极低。为了防止锂电池LED灯自动强行熄

灭，请及时对锂电池充电后再使用。

* 当使用直流电源时，指示灯显示绿色。

●

电池供电： AA类型电池，

可使用碱性电池或者镍氢

充电电池，放置于电池仓

内。

●

锂电池供电：选择 SONY

锂电池NP-F970，放置于

锂电池插槽内。

●

直流电源供电：请选择与

型号相对应电压额度的充

电器(需自行购买)与 DC电

源插座(06)连接。

3. 使用摄影灯

●

向下拨动电池仓锁件

(07)，同时往左推，打开

电池仓。

●

按电池仓里的正负极标识

安装AA类型电池，并关闭

好电池仓。

●

打开电源开关(03)，摄影

灯开始发光。

●

通过调节亮度旋钮 (04)控

制发光的亮度。

●

通过角度调节旋钮A(10)和

B(11)可调整LED灯的光线

角度。

●

如果使用DC电源供电，请

用与型号相对应电压额度

的充电器(需自行购买)先连

接好电源，再打开本产品

电源开关(03)进入工作状

态。

4 使用锂电池.

● 关闭电源开关(03)。

● 将锂电池带插孔端对准摄影灯锂电池插槽正负极

触点，并推进卡紧。

● 打开电源开关(03)即可。

● 使用完毕，请关闭电源开关(03)。
