You will be alerted to an imminently hazardous situation which
may result in serious injury or even death!
You will be alerted to a potentially dangerous situation that
could result in serious injury, even death!
You will be alerted to a potentially dangerous situation that
may result in minor injury!
Your attention is drawn to a possible situation that could result
in property damage and possibly environmental damage and
disrupt operations.
If you have any questions, please do not hesitate to contact our support at
support@graugear.de
or visit our website
www.graugear.de
1. Dangers due to electric current and voltage!
2. Possible dangers during assembly due to sharp-edged components!
• Please read the operating instructions before assembly.
• Avoid contact with sharp or pointed objects.
• Do not use force during assembly.
• Only use suitable tools or supplied accessories and tools.
Safety information
For your own safety and to avoid physical damage as well as damage to property, equipment
and loss of data, please observe the following instructions
Warning signs
3. Danger of heat generation due to insufficient ventilation of the
product/power supply!
• Avoid external heat supply and provide air exchange.
• Keep fan outlets and heat sinks free.
• Avoid direct sunlight on the product/power supply.
• Make sure there is enough environmental space for the product/power supply.
• Do not place any objects on the device/power supply.
• Please be sure to read the instructions for use.
• Keep small parts and accessories safe from children.
• Keep and dispose of plastic bags and packaging from children.
• Never put small parts and packaging into children's hands!
4. Danger of suffocation! Danger due to small parts and packaging!
• Please be sure to read the operating instructions.
• Use the product only if all specifications and requirements are met.
• Always perform a data backup of storage media to be installed.
• Always perform a data backup before commissioning.
• Always perform a data backup before connecting new hardware.
• Only use the accessories supplied with the product.
5. Possible data loss / data loss during commissioning.
6. Cleaning of the product.
• Take the product out of operation before each cleaning.
• Do not use aggressive / harsh cleaners.
• Make sure that there is no residual moisture in the device after cleaning.
• It is best to use an antistatic cloth for cleaning.
7.
Disposal of the product - environmental pollution, recycling not possible!
•
Avoid any contact with electrically conductive parts, there is a danger to life due to electric shock.
•
Please read the operating instructions before use.
•
Make sure the product is not energized before opening or working on it.
•
Please do not remove the contact protection cover under any circumstances.
•
Avoid contact with live parts.
•
Do not touch any plug-in connectors with metallic or pointed objects.
•
Use the product only in designated environments.
•
If necessary, operate the product only with power supplies that correspond to the nameplate.
•
Do not expose the product or power supply to moisture and liquid, steam and dust.
•
Do not make any independent modifications to the product.
•
Do not connect / use the product during a thunderstorm.
•
In case of repair, please contact the specialist dealer or GrauGear.
Cutting and hand injuries possible during assembly.
Danger to life due to choking and swallowing.
Irrecoverable data loss possible!.
Damaging cleaning agent - scratches, color changes, moisture damage or short circuit on the device.
"The adjacent symbol on the product and packaging indicates that this product must not
be disposed of with other household waste. If necessary, remove old batteries,
rechargeable batteries and lamps before returning the product (if possible without
destroying the old device and if it is not to be reused).
According to the Waste Electrical and Electronic Equipment (WEEE) Directive, you may
not dispose of this product and any batteries/rechargeable batteries it may contain in
your normal household waste.
If you wish to dispose of this product/batteries, please take them to a suitable disposal
point (recycling collection point in your city) or return them to your point of purchase."
Ohlstedter Strasse 17, 22949 Ammersbek / Germany
Made in China
www.graugear.de
© Copyright 2021 by CHAB GmbH. All Rights Reserved
G-M2HS05-F
Windows and the Windows logo are registered trademarks of Microsoft Corporation.
Apple, macOS, MAC, iTunes and Macintosh are registered trademarks of Apple Computer.
In this case, overheating and/or failure of the product/power supply unit is possible.

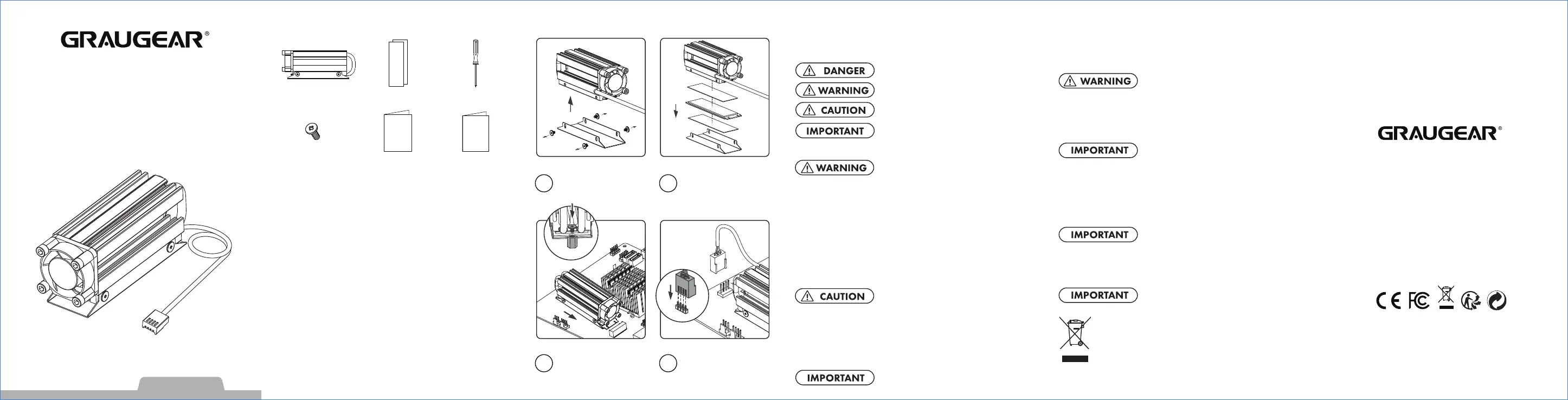

Installation
Unscrew all 4 screws and remove
the bracket from Heatsink.
1Install the M.2 SSD with thermal
pads into bracket and reattach
the bracket with 4 screws
2
Place the Heat Pipe Cooler with
M.2 SSD into the M.2 slot of
motherboard and attach the SSD
mounting screw.
3Plug the 4 Pin connector into the
4 Pin socket on the motherboard
and the installation is complete.
4
SYS_FAN
G-M2HS05-F
Features
Screwdriver
Manual Warranty card
Package Contents
4x Thermal Pad
SSD mounting screw
Specification
• Fan Rated Voltage : DC12V
• Fan Rated Current : 70mA(Max 90mA)
• Fan Rated Speed : 8500RPM
• Fan Dimension : 25x25x10 mm
• Fan Cable Type : 4 Pin (Connection to MB SYS_FAN)
• Cable length : 500mm
• Air flow : 2.87CFM
• Dimension : L87 mm x W26 mm x H34 mm
• Weight : 100 g
• Heat Pipes : 4mm heatpipe x 2
• Heat Pipe from copper provides maximum cooling performance.
• 25 mm PWM fan which is ablo to control the speed of fan by changing
temperatures.
• Reduces the heat of M.2 SSD up to 50%
• Design for PC
• Compatible with single/double sided M.2 2280 SSDs
Heat Pipe Cooler
for M.2 2280 SSD
www.graugear.de
G-M2HS05-F

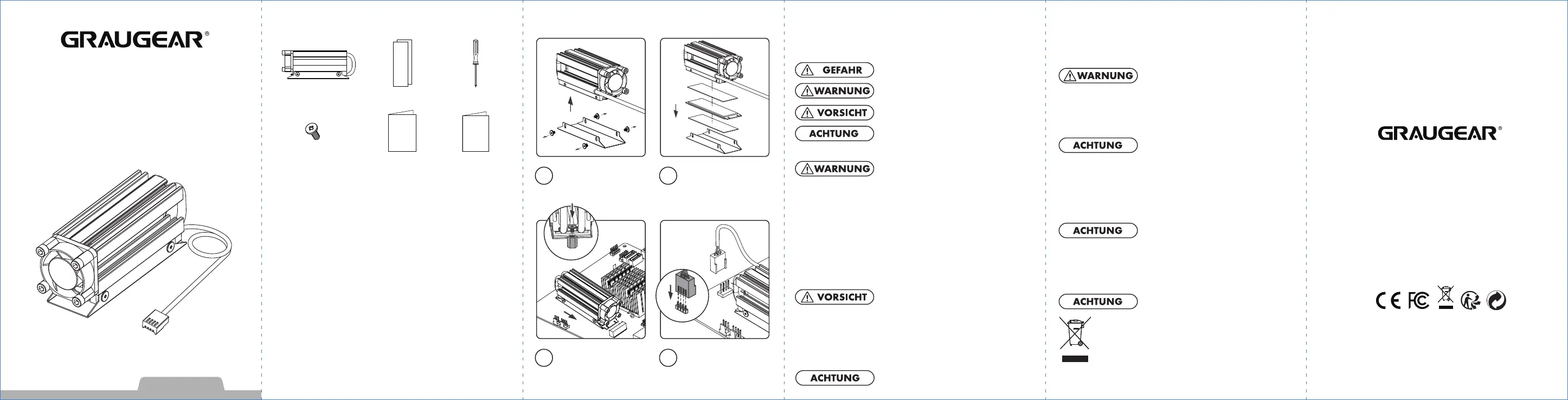

Einbau
12
3 4
SYS_FAN
G-M2HS05-F
Hauptmerkmale
Verpackungsinhalt
Spezification
Heatpipe-Kühler
für M.2 2280 SSD
Ohlstedter Straße 17, 22949 Ammersbek / Deutschland
Made in China
© Copyright 2021 by CHAB GmbH. All Rights Reserved
Windows und das Windows-Logo sind eingetragene Warenzeichen der Microsoft Corporation.
Apple, mac OS, MAC, iTunes und Macintosh sind eingetragene Marken von Apple Computer.
Sie werden auf eine unmittelbar gefährliche Situation
aufmerksam gemacht, die zu schweren Verletzungen, bis hin
zum Tod führen kann!
Sie werden auf eine mögliche gefährliche Situation
aufmerksam gemacht, die zu schweren Verletzungen,
bis hin zum Tod führen kann!
Sie werden auf eine mögliche gefährliche Situation
aufmerksam gemacht, die zu leichten Verletzungen führen kann!
Sie werden auf eine mögliche aufmerksam gemacht, Situation
die Sach- und ggf. Umweltschäden verursachen und ggf.
den Betriebsablauf stören kann.
Bei Fragen kontaktieren Sie gerne Support unter support@graugear.de oder besuchen
Sie unsere Internetseite www.graugear.de
1. Gefahren durch elektrischen Strom und Spannung!
2. Gefahren ggf. während der Montage durch scharfkantige Bauteile!
• Bitte lesen Sie vor der Montage die Betriebsanleitung.
• Vermeiden Sie Kontakt mit scharfen, oder spitzen Gegenständen.
• Wenden Sie bei der Montage keine Gewalt an.
• Verwenden Sie nur geeignetes Werkzeug, ggf. mitgeliefertes Zubehör und Werkzeug.
Sicherheitshinweise
Bitte beachten Sie zu Ihrer eigenen Sicherheit und zur Vermeidung von körperlicher Schäden,
sowie von Sach-, Geräteschäden und Datenverlust bitte die nachfolgenden Hinweise
Warnkennzeichen
3. Gefahr durch Wärmeentwicklung augrund Mangelhafter Belüftung
des Produktes/Netzteils!
• Vermeiden Sie externe Wärmezufuhr und sorgen Sie für Luftaustausch.
• Halten Sie Lüfterauslässe und passieve Kühlkörper frei.
• Vermeiden Sie eine direkte Sonneneinstrahlung auf das Produkt/Netzteil.
• Stell Sie sicher das ausreichend Umgebungsluft für das Produkt/Netzteil vorhanden ist.
• Stellen Sie keine Gegestände auf dem Gerät/Netzteil ab.
• Bitte lesen Sie unbedingt die Betriebsanleitung.
• Verwahren Sie Kleinteile und Zubehör sicher vor Kindern.
• Verwahren und entsorgen Sie Plastiktüten und Verpackung sicher vor Kindern.
• Geben Sie Kleinteile und Verpackung nie in Kinderhände!
4. Erstickungsgefahr! Gefahren durch Kleinstteile und Verpackung!
• Bitte lesen Sie unbedingt die Betriebsanleitung.
• Verwenden Sie das Produkt nur, wenn alle Spezifikationen und Anforderungen erfüllt sind.
• Führen Sie immer eine Datensicherung von zu verbauenden Speichermedien durch.
• Führen Sie immer eine Datensicherung vor der Inbetriebnahme durch.
• Führen Sie immer eine Datensicherung vor dem Anschluss neuer Hardware durch.
• Verwenden Sie ausschließlich das dem Produkt beiligende Zubehör.
5. Möglicher Datenverlust / Datenverlust bei der Inbetriebnahme.
6. Reinigung des Produktes.
• Nehmen Sie das Produkt vor jeder Reinung außer Betrieb.
• Nehmen Sie keine aggressiven / scharfen Reiniger
• Stelle Sie sich das nach einer Reinigung keine Restfeuchte mehr im Gerät vorhanden ist.
• Verwenden Sie zur Reinigung am besten ein Antistatiktuch.
7. Entsorgung des Produktes - Umweltverschmutzung,
Wiederverwertung nicht möglich!"
•
Vermeiden Sie jeglichen Kontakt mit elektrisch leitenden Teilen, es besteht Lebensgefahr durch Stromschlag.
• Bitte lesen Sie vor der Verwendung die Betriebsanleitung.
• Achten Sie auf Spannungsfreiheit bevor Sie das Produkt öffnen, oder Arbeiten dran vornehmen.
• Bitte keinesfalls Kontaktschutzblenden entfernen.
• Vermeiden Sie Konatkt mit Spannungsführenden Komponenten.
• Berühren Sie keine Steckkonatkte mit metallischen, oder spitzen Gegenständen.
• Verwenden Sie das Produkt nur in dafür vorhergesehenen Umgebungen.
• Betreiben Sie das Produkt ggf. ausschließlich mit Typenschildkonformen Netzteilen.
• Setzen Sie das Produkt , ggf. Netzteil weder Feuchtiglkeit und Flüssigkeit, noch Dampf und Staub.
• Nehmen Sie keine eigenständigen Modifikationen am Produkt vor.
• Das Produkt nicht während eines Gewitters anschließen / verwenden.
• Wenden Sie sich im Reparaturfall an den Fachhändler, oder an GrauGear.
Schnitt- und Handverletzungen bei ggf. Monatge möglich.
Es besteht Lebensgefahr durch Ersticken und Verschlucken.
Unwiederbringlicher Datenverlust möglich!.
Schädigendes Reinigungsmittel - Kratzer, Farbveränderungen, Feuchtigkeitsschänden oder Kurzschluss am Gerät.
"Das nebenstehende, auf dem Produkt und der Verpackung aufgebrachte Symbol zeigt
an, Sie dieses dürfen. Entnehmen Sie ggf. Produkt nicht im Hausmüll entsorgen
vor einer Rücksendung (soweit ohne Zerstörung des Altgeräts möglich und sofern keine
Wiederverwendung erfolgen soll) alte Batterien, Akkus und Lampen. Lt. der Richtlinie
über Elektro- und Elektronik-Altgeräte , dürfen Sie dieses Produkt und ggf. darin (WEEE)
enthaltene Batterien/Akkus nicht in Ihrem normalen Hausmüll / Gelber Sack
entsorgen. Wenn Sie dieses Produkt/Akkus entsorgen möchten, führen Sie es bitte einer
geeigneten Entsorgungsstelle (Recycling-Sammelpunkt Ihrer Stadt oder Gemeinde) zu,
oder geben bringen Sie es zur Ihrer Verkaufsstelle zurück."
Überhitzung und/oder Ausfall des Produktes/Netzteils in diesem Fall möglich.
• Heatpipe aus Kupfer bietet maximale Kühlleistung.
• 25 mm aktiver Lüfter, Geschwindigkeit einstellbar
• Reduziert Wärme der M.2 SSD von bis zu 50 %
• Design für PC
• Kompatibel mit ein- oder doppelseitigen M.2 2280 SSDs
• Nennspannung des Lüfters : DC12V
• Nennstrom des Lüfters : 70 mA (max. 90 mA)
• Nenndrehzahl des Lüfters : 8500 U/min
• Lüfterabmessung : 25x25x10 mm
• Stromversorgung : 4 Pin (Verbindung zu MB SYS_FAN)
• Kabellänge : 500mm
• Luftstrom : 4,88 m³/h
• Abmessungen : L87 mm x B26 mm x H34 mm
• Gewicht : 100 g
• Heatpipes : 4mm Heatpipe x 2
Schraubendreher 4x Wärmeleitpad
Handbuch GarantiekarteSSD Schraubensatz
Entfernen Sie alle 4 Schrauben
und nehmen Sie die Halterung
von Heatsink Kühler ab.
Installieren Sie die M.2 SSD mit
Wärmeleitpads in die Halterung
und befestigen Sie die Halterung
mit 4 Schrauben.
Platzieren Sie den Kühler mit
M.2 SSD vorsichtig in den M.2
Slot und befestigen Sie ihn mit
SSD Schraubensatz auf MB.
Stecken Sie den 4 Pin-Anschluss
in 4 Pin-Sockel auf MB und die
Installation ist abgeschlossen.

Produktspecifikationer

Varumärke: GRAUGEAR
Kategori: Inte kategoriserad
Modell: G-M2HS05-F

Behöver du hjälp?

Om du behöver hjälp med GRAUGEAR G-M2HS05-F ställ en fråga nedan och andra användare kommer att svara dig


Inte kategoriserad GRAUGEAR Manualer

GRAUGEAR

GRAUGEAR G-M2HS05-F Bruksanvisning

26 September 2024

Inte kategoriserad Manualer

Nyaste Inte kategoriserad Manualer

Philips

Philips 43PUL7672 Bruksanvisning

27 Oktober 2024
Manhattan

Manhattan 461504 Bruksanvisning

27 Oktober 2024
Sungrow

Sungrow SG125HV Bruksanvisning

27 Oktober 2024
Schneider

Schneider CCT724319 Bruksanvisning

27 Oktober 2024
Technoline

Technoline WS 250 Bruksanvisning

27 Oktober 2024
Livarno

Livarno IAN 354423 Bruksanvisning

27 Oktober 2024
Kupper

Kupper 12152 Bruksanvisning

27 Oktober 2024
JennAir

JennAir CARBON24L Bruksanvisning

27 Oktober 2024
Medion

Medion Life E74001 (MD 81035) Bruksanvisning

27 Oktober 2024
POLARIS

POLARIS Sportsman Touring 850 SP (2015) Bruksanvisning

27 Oktober 2024
