E26.0.02.6B-02 Blatt 1 von 2
Bedienungsanleitung für Digital-Einbau-Thermometer
GTH 2448 / 2
und GTH 2448 / 3
Technische Daten:
Meßbereich: GTH2448/2: -200 ... +650 °C
GTH2448/3: -60.0 ... +199.9 °C
Auflösung: GTH2448/2: 1 °C
GTH2448/3: 0.1 °C
Fühleranschluß: Pt100, 2-Leiter
Genauigkeit: ± 0.5°C ±1 Digit
Offsetabgleich: Die Nullpunktverschiebung des Sensors (z.B. durch lange Kabel) kann mit Hilfe eines auf
der Geräterückseite befindlichen Spindeltrimmers abgeglichen werden.
Anzeige: 10 mm hohe, 3½-stellige rote LED-Anzeige
Abtastrate: ca. 3 Messungen/sec.
Nenntemperatur: 25°C
Arbeitstemperatur: 0 bis 50°C
Relative Luftfeuchtigkeit: 5 bis 95 % r.F. (nicht betauend)
Lagertemperatur: -20 bis 85°C
Spannungsversorgung: 12 V DC (8 - 20 V DC) oder 24V DC (18 - 29 V DC) bzw.
12 V AC (8 - 20 V AC) oder 24 V AC (18 - 27 V AC) (einstellbar über Lötbrücke)
Stromverbrauch: max. 20 mA
Gehäuse: glasfaserverstärktes Noryl, Frontscheibe PC.
Abmessungen: 24 x 48 mm (H x B) (Frontrahmenmaß)
Einbautiefe: ca. 65 mm (inkl. Schraub-/Steckklemmen)
Panelbefestigung: mit VA-Federklammer, mögliche Paneldicken: von 1 bis ca. 10 mm
Schalttafelausschnitt: 21.7+0.5 x 45+0.5 mm (H x B).
Anschlußklemmen: 4-polige Schraub-/Steckklemme für Leiterquerschnitte von 0.14 bis 1.5 mm²
Störfestigkeit (EMV): Das Gerät ist geprüft nach EN50081-1 und EN50082-2
zusätzlicher Fehler: <1%
Schutzklasse: frontseitig IP54 (mit optionellen O-Ringen IP65).
Zubehör: (kleine Auswahl - komplette Übersicht siehe Katalog)
GNG220/1-12V Netzgerät für GTH2448: Eingang: 230V AC; Ausgang: 12V DC stabilisiert, max. 40mA
IP65 SET O-Ringe (2 Stück) für frontseitige Schutzklasse IP65
GTF 102 / Pt100, 2-Leiter -200 ... +600°C Fühler z.B. zum Einschrauben in Meßobjekt, etc.
-50 ... +400°C Beliebige Rohrdurchmesser, -längen oder Gewinde möglich - siehe Katalog
GTF 103 / Pt100, 2-Leiter -200 ... +600°C Fühler mit Anschlußkopf (DIN B), R1/2", FL = 100mm, D = Ø6mm
-50 ... +400°C (weitere Ausführungen siehe Katalog)
GTF 200 Pt 100 -50 ... +200°C, Pt100 4-Leiter, Fühlerhülse (Ø5 x 50mm) aus Edelstahl, ca. 1m Siliconkabel
GTF 1002 -50 ... +400°C, Pt100 4-Leiter, Fühlerrohr (Ø3 x 100mm) aus Edelstahl, ca. 1m Siliconkabel
Hinweis: Einige der angebenen Fühler sind 4-Leiter-Fühler. Beim Anschluß dieser Fühler an ein GTH2448 werden einfach
die beiden gleichfarbigen Adern gemeinsam in eine Klemme geschraubt.
E26.0.02.6B-02 Blatt 2 von 2
Sicherheitsbestimmungen
Beachten Sie grundsätzlich folgende Punkte, um eine Gefährdung des Bedieners auszuschließen:
a) Setzen Sie das Gerät bei erkennbaren Beschädigungen oder Funktionsstörungen sofort außer Betrieb.
b) Trennen Sie das Gerät vor dem Önen von der Versorgungsspannung. Achten Sie bei der Montage von Gerät und Anschlüs-
sen darauf, daß alle Teile gegen direktes Berühren geschützt sind.
c) Beachten Sie die üblichen Vorschriften und Sicherheitsbestimmungen für Elektro-, Schwach- und Starkstromanlagen,
insbesondere die landesüblichen Sicherheitsbestimmungen (z.B. VDE 0100).
d) Konzipieren Sie die Beschaltung besonders sorgfältig beim Anschluß an andere Geräte. Unter Umständen können interne
Verbindungen in Fremdgeräten zu nicht erlaubten Spannungspotentialen führen.
Lötbrücke A1
Qualifiziertes Personal
sind Personen, die mit Aufstellung, Montage, Inbetriebnahme und Betrieb des Produktes vertraut sind und über die
ihrer Tätigkeit entsprechende Qualifikation verfügen. Zum Beispiel:
nAusbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Geräte/Systeme gemäß den Standards der Sicherheits-
technik ein- und auszuschalten, freizuschalten, zu erden und zu kennzeichnen.
nAusbildung oder Unterweisung gemäß dem Standard der Sicherheitstechnik in Pflege und Gebrauch angemessener
Sicherheitsausrüstung.
nSchulung in Erster Hilfe.
Warnung: Beim Betrieb elektrischer Geräte stehen zwangsläufig Teile dieser Geräte unter gefährlicher
Spannung. Bei Nichtbeachtung der Warnhinweise können deshalb schwere Körperverlet-
zungen oder Sachschäden auftreten. Nur entsprechend qualifiziertes Personal sollte an
diesem Gerät arbeiten. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachge-
mäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige
Bedienung und Instandhaltung voraus.
Elektrischer Anschluß:
Die Anschlüsse des GTH 2448 / 2 bzw. GTH 2448 /3 befinden sich auf der Rückseite des Gerätes.
Der Anschluß erfolgt über Schraub-/Steckklemmen.
Schraub-/Steckklemmen sind grundsätzlich im losen Zustand zu montieren und anschließend erst aufzustecken.
Bei Montage an gesteckten Klemmen können Lötaugen losgerissen werden. Bitte verwenden Sie einen passenden
Schraubenzieher und ziehen Sie die Schrauben nicht mit Gewalt an.

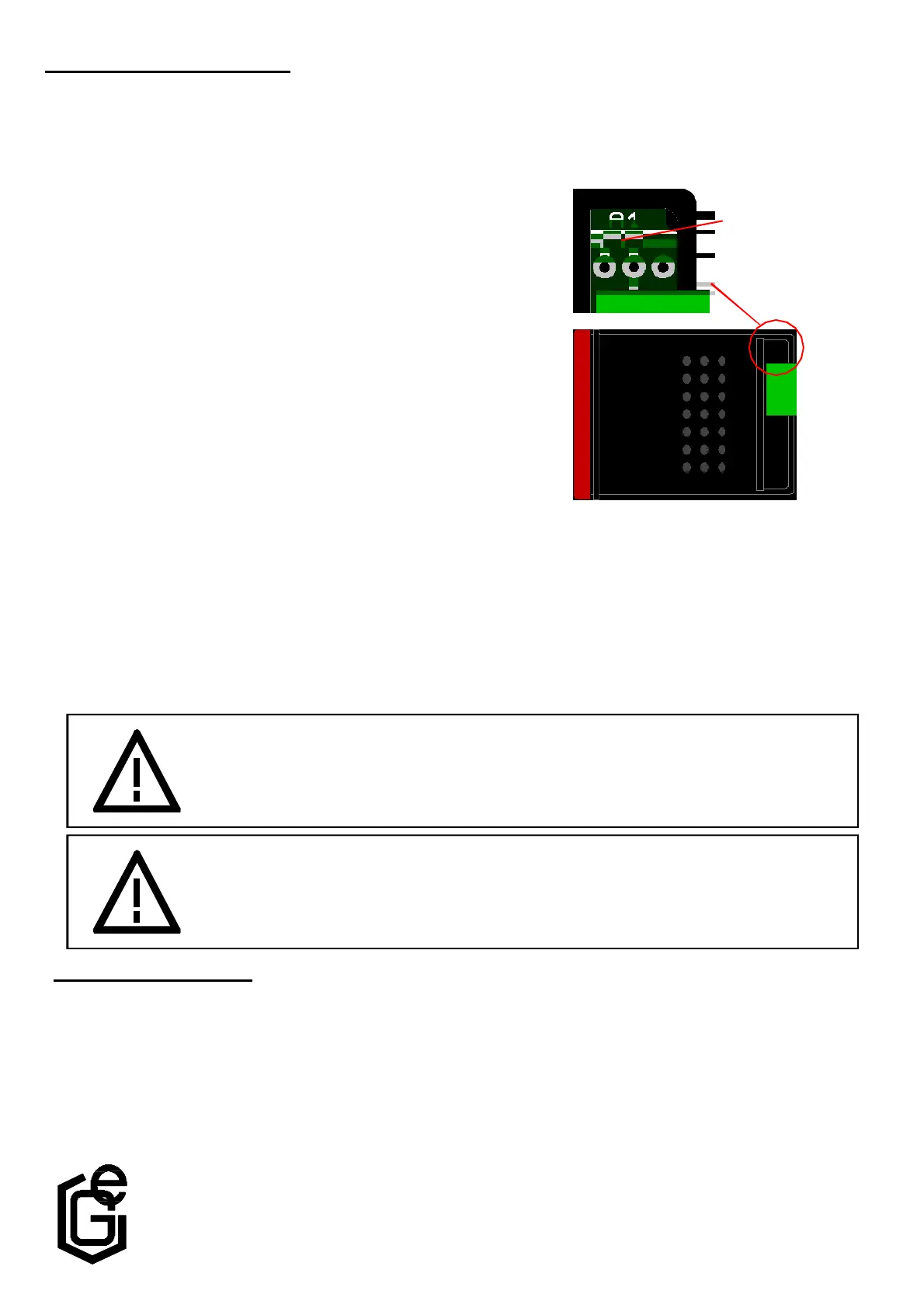

Versorgungsspannung: 12 V DC/AC bzw. 24V DC/AC
Die Auswahl der Versorgungsspannung erfolgt über eine Lötbrücke
neben der Anschlußklemme.
Bitte vergewissern Sie sich, daß die Versorgungsspannung mit dem
eingestellten Spannungsbereich übereinstimmt
Brücke "A1" offen: 24 V ( 18 - 29 V DC o. 18 - 27V AC )
Brücke "A1" geschlossen: 12 V ( 8 - 20 V DC o. 8 - 20 V AC)
Fühleranschluß: Pt100, 2-Leiter
Der Anschluß bzw. die Inbetriebnahme darf nur durch fachlich
qualifizierte Personen erfolgen. Bei falschem Anschluß kann das
Gerät zerstört werden -- kein Garantieanspruch
Warnung:
Benützen Sie dieses Produkt nicht in Sicherheits- oder in Notaus-Einrichtungen oder in Anwendungen wo ein
Fehlverhalten des Gerätes die Verletzung von Personen oder materielle Schäden zur Folge haben kann.
Wird dieser Hinweis nicht beachtet so kann dies zu Verletzung oder zum Tod von Personen sowie zu
materiellen Schäden führen.
D - 93128 Regenstauf, Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0
Fax: 09402 / 9383-33
GREISINGER electronic GmbH
E26.0.02.6C-02 page 1 of 2
Operating Manual for Digital Thermometer
GTH 2 4 4 8 / 2
and GTH 2 4 4 8 / 3
Specification:
Measuring range: GTH2448/2: -200 ... +650 °C
GTH2448/3: -60.0 ... +199.9 °C
Resolution: GTH2448/2: 1 °C
GTH2448/3: 0.1 °C
Probe connection: Pt100, 2-wire, (probe not included in scope of supply)
Accuracy: ± 0.5°C ±1 Digit
Offset adjustment: An Offset of the sensor (e.g. when using long cable) can be compensated with the spindle
potentiometer at the backside of the housing.
Display: 3½-digit, red LED-display, 10 mm high
Scan rate: approx. 3 measurements/sec.
Nominal temperature: 25°C
Working temperature: 0 to 50°C
Relative humidity: 5 to 95 % r.h. (non-condensing)
Storage temperature: -20 to 85°C
Voltage supply: 12 V DC (8 - 20 VDC) or 24 V DC (18 - 29 V DC) resp.
12 V AC (8 - 20 V AC) or 24 V AC (18 - 27 V AC) (to be set via soldering jumper)
Power consumption: max. 20 mA
Housing: glass fibre reinforced Noryl, front screen PC.
Dimensions: 24 x 48 mm (H x W) (dimensions of front frame)
Mounting depth: approx. 65 mm (incl. screw-type/plug-in terminals)
Panel mounting: by means of VA- elastic spike, allowed panel thickness: from 1 to approx. 10 mm
Panel cut-out: 21.7+0.5 x 45+0.5 mm (H x W).
Connection terminals: 4-pin screw-type/plug-in terminals for wire dias ranging from 0.14 to 1.5 mm²
EMC: Device has been tested according to EN50081-1 and EN50082-2
additional fault: <1%
IP rating: front IP54 (with optional O-rings IP65).
Accessories: (small selection - for our complete accessories refer to our catalogue)
GNG220/1-12V power supply (230VAC) for GIA2448 input: 230V AC; output: 12V DC stabilised, max. 40mA
IP65 SET O-rings (2 pcs.) O-rings for IP rating IP65 at the front
GTF 102 / Pt100, 2-wire -200 ... +600°C probe e.g. for screwing in to measuring object.
-50 ... +400°C arbitrary tube diameters, lengths and threads are possible - refer to catalogue
GTF 103 / Pt100, 2-wire -200 ... +600°C probe with connection head (DIN B), R1/2", FL = 100mm, D = dia 6mm
-50 ... +400°C (outer configuration refer to catalog)
GTF 200 Pt 100 -50 ... +200°C, Pt100 4-wire, stainless steel probe head (Ø5 x 50mm), app. 1m silicon cable
GTF 1002 -50 ... +400°C, Pt100 4-wire, stainless steel tube (Ø3 x 100mm), approx. 1m silicon cable
Note: Some of these probes are 4-wire probes. To connect them to the GTH2448 just screw the equally coloured wings
together in one terminal.
