Sida 1/8
Drukknop vlakkewandmodule, KNX-RF, quicklink
1/8
6W-5823 11-2012
Drukknop vlakkewandmodule, KNX-RF, quicklink, batterijvoeding,
1-voudig/2-voudig
Bestelnr.: 8565 52 xx, 8565 62 xx
Drukknop vlakkewandmodule, KNX-RF, quicklink, zonnecelvoeding,
1-voudig/2-voudig
Bestelnr.: 8565 51 xx, 8565 61 xx
Bedienings- en montagehandleiding
1. Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur mogen alleen door een installateur wor-
den uitgevoerd conform de geldende installatienormen, richtlijnen, bepalingen, veilig-
heids- en ongevallenpreventievoorschriften van het betreffende land.
Wanneer deze handleiding niet in acht wordt genomen, kunnen schade aan het apparaat,
brand of andere gevaren optreden.
Knoopcellen horen niet in kinderhanden! Wanneer knoopcellen ingeslikt worden, onmid-
dellijk medische hulp inschakelen.
Explosiegevaar! Batterijen niet in het vuur werpen.
Explosiegevaar! Batterijen niet opladen.
De Funk-overdracht is niet geschikt voor veiligheids- en alarmtoepassingen.

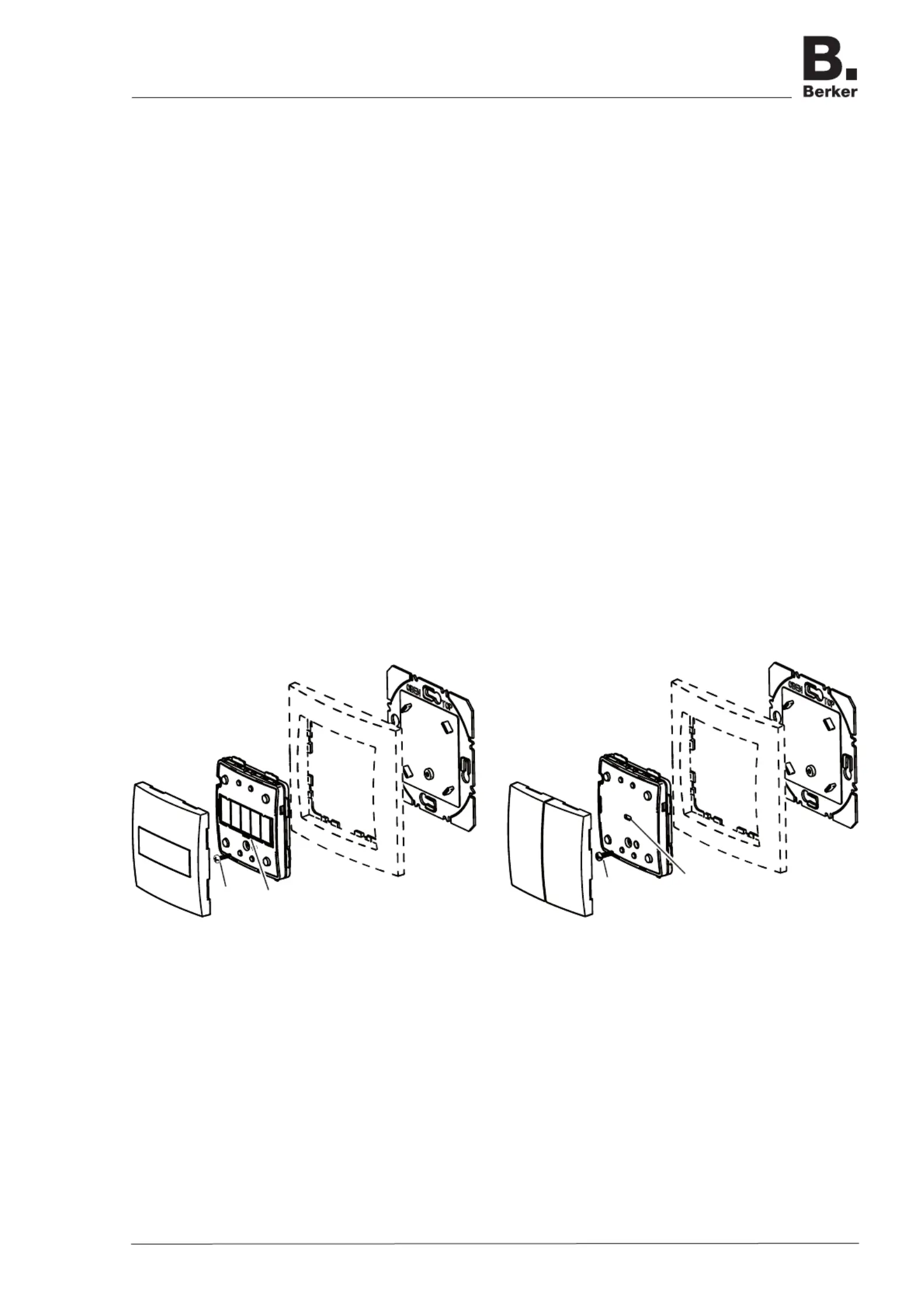

2. Opbouw van het apparaat
(1)
(2)
(3)
(5)
(6)
(8)
(1)
(2)
(4)
(5)
(7)
(8)
Afb. 1: opbouw van het apparaat
Drukknop vlakkewandmodule, KNX-RF, quicklink
2/8
6W-5823 11-2012
(1) Draagplaat
(2) Afdekraam (niet meegeleverd)
(3) Voorbeeld van een Funk-wandzender 1-voudig vlak solar quicklink
(4) Als voorbeld: wandzender 2-voudig vlak quicklink
(5) Schroef voor demontagebeveiliging
(6) Design-afdekking toets 1-voudig
(7) Design-afdekking toets 2-voudig
(8) Zendstatus LED
3. Functie
Systeeminformatie
Dit apparaat is een product uit het quicklink-systeem, waarbinnen de installatiecomponenten via
Funk-signalen communiceren.
quicklink staat voor een conguratiemodus, waarbij de functiegebonden verbinding tussen zen-
ders en ontvangers zonder verdere hulpmiddelen via toetsen en weergaven op de apparaten
wordt ingesteld.
Alle via quicklink congureerbare apparaten kunnen in een installatie samen worden gebruikt.
Dit apparaat voldoet aan de R&TT-richtlijn 1999/5/EG. De conformiteitsverklaring en de aanvul-
lende systeeminformatie is te vinden onder www.berker.de.
Het apparaat mag in alle EU- en EFTA-landen worden gebruikt.
Bedoeld gebruik
–Vlakke opbouwmontage en combinatie-uitbreiding
–Uitsluitende geschikt voor binnenruimten zonder druip- en spuitwater.
–Het apparaat is voor kleinere toepassingen ontworpen, waarin het aan maximaal 20 andere
apparaten wordt toegewezen.
Producteigenschappen
–Functies van de afstandsbediening, scènes, stuurschakelingen via radiosignalen.
–Zenderstatus LED als weergave van de radio-ontvangst, in het geval van een te zwakke
batterij of ontbrekende conguratie.
4. Bediening
Kanaalbezetting van de drukknop vlakkewandmodule
1
2
1
2
3
4
Afb. 2: kanaalbezetting
Drukknop vlakkewandmodule, KNX-RF, quicklink
3/8
6W-5823 11-2012
Radio-opdracht zenden
De toetsenbereiken zijn vrij te congureren, de bediening is afhankelijk van de conguratie
(tabel 3).
Toetsenbereik, bijv. 1 indrukken, om een radio-opdracht te zenden.
Ter bevestiging brandt de zendstatus LED (8).
Weergave van de zendstatus LED
De zendstatus LED brandt na de bediening bij de drukknop vlakkewandmodule 1-voudig door
een lens en bij de drukknop vlakkewandmodule 2-voudig door de spleet tussen de beide
toetsen.
Zendstatus LED Betekenis
oranje, knipperend Toets niet gecongureerd
groen knipperend /groen knipperend Radio-opdracht gezonden /
radio-opdracht aangekomen
1 x groen knipperend Radio-opdracht aan de timer gezonden
1 x groen knipperen / 1 x rood knipperen Radio-opdracht gezonden / radio-opdracht niet
aangekomen (bij ten minste 1 apparaat)
rood, ikkerendvoor 2 seconden Batterij zwak, verwisselen
Tabel 1
5. Informatie voor de elektrotechnisch installateur

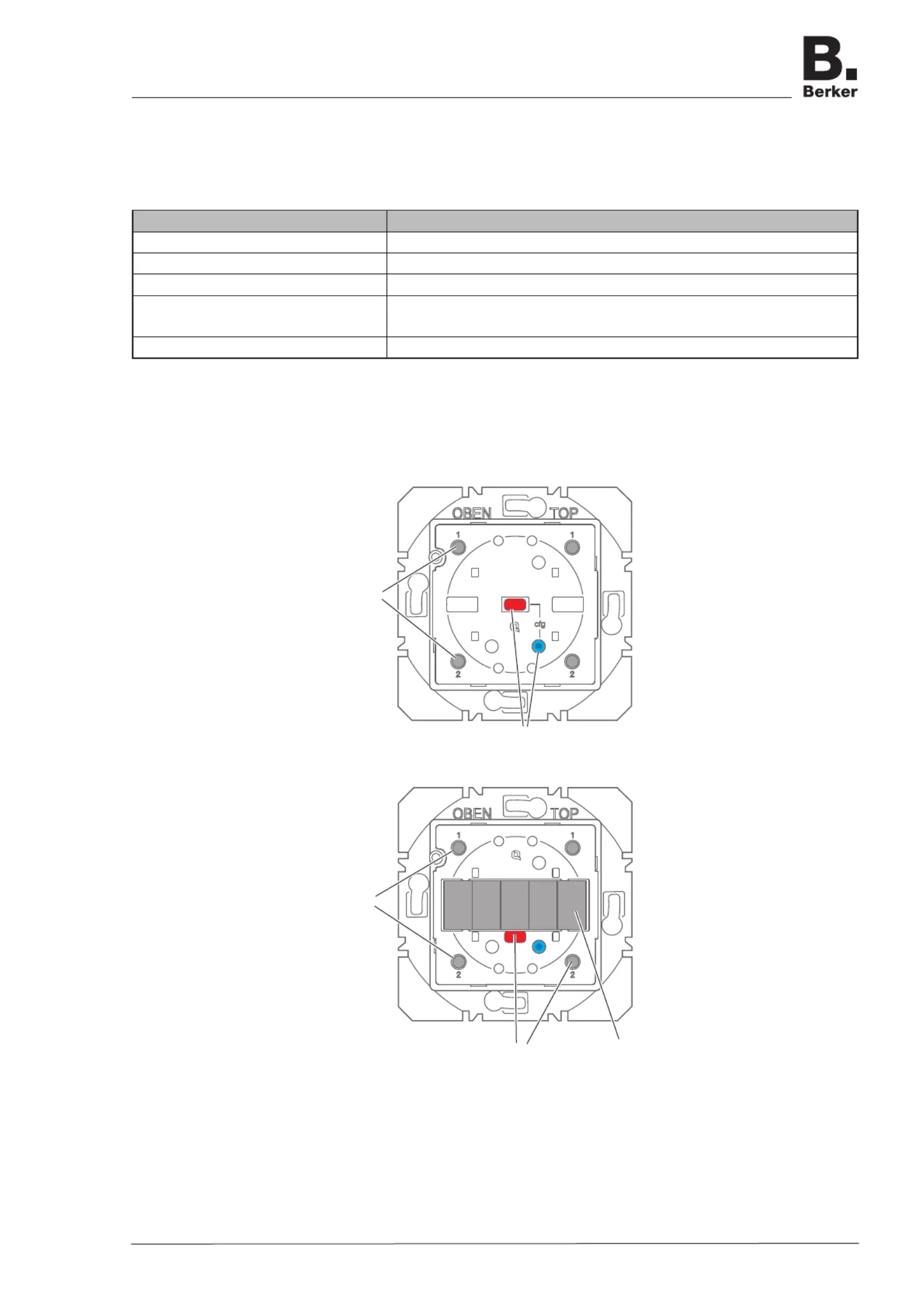

Overzicht van de bedieningselementen onder de design-afdekking
(10)
(9)
Afb. 3: Wandzender met batterij
(10)
(9)
(11)
Afb. 4: Wandzender solar
(9) Drukpunten van de toetsbereiken
(10) -toets met -LED of zendstatus LEDcfg cfg
(11) Solarcellen
