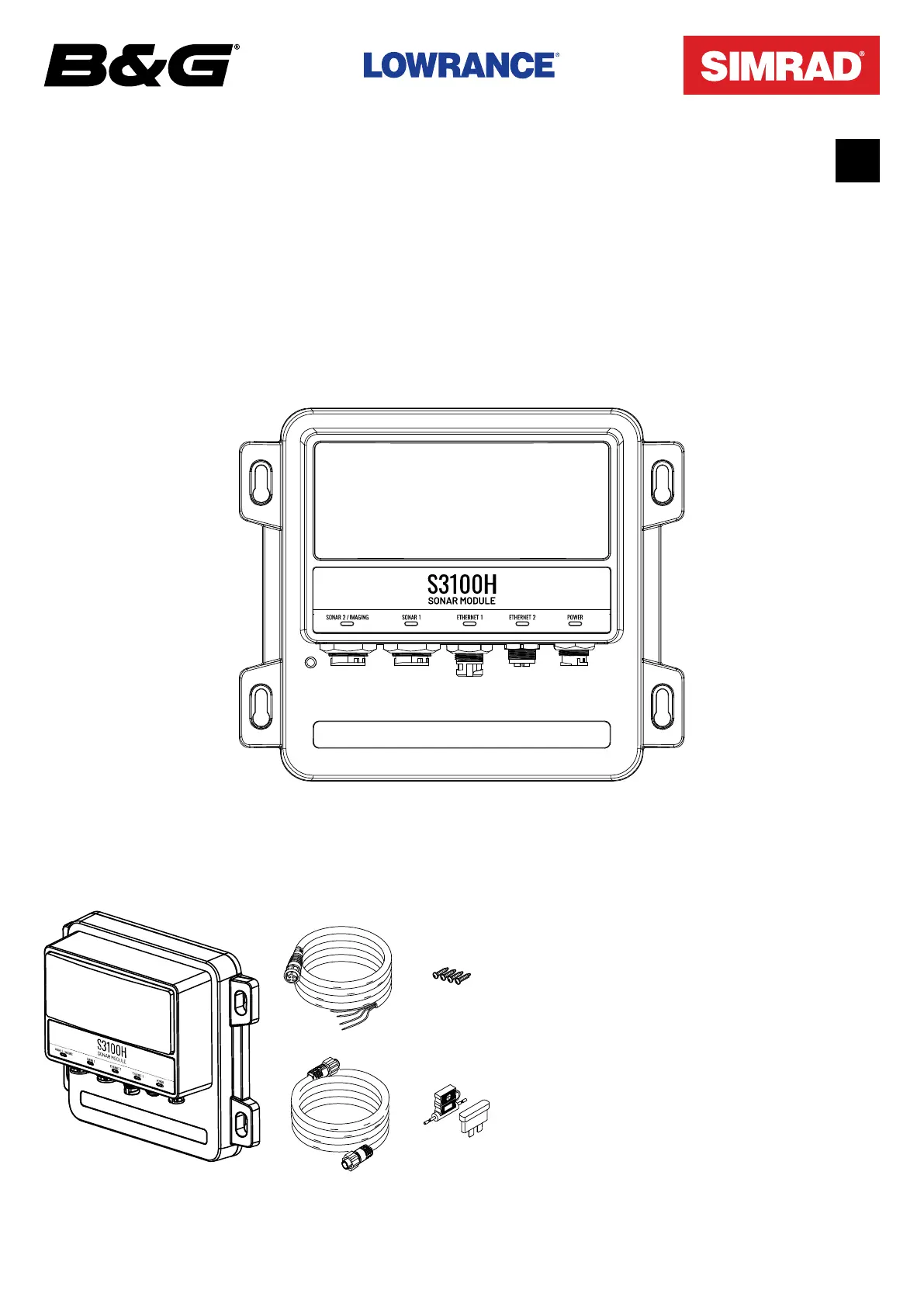

S3100H
Sonarmodule
INSTALLATIEHANDLEIDING
In de doos
A B
D
C
E
A 1x S3100H-soundermodule
B 1x voedingskabel
C 4x #8 x " zelftappende kruiskopschroeven¾
D 1x Ethernet-kabel (geel, 5-pins)
E 1x 5 A zekering en zekeringhouder
NL

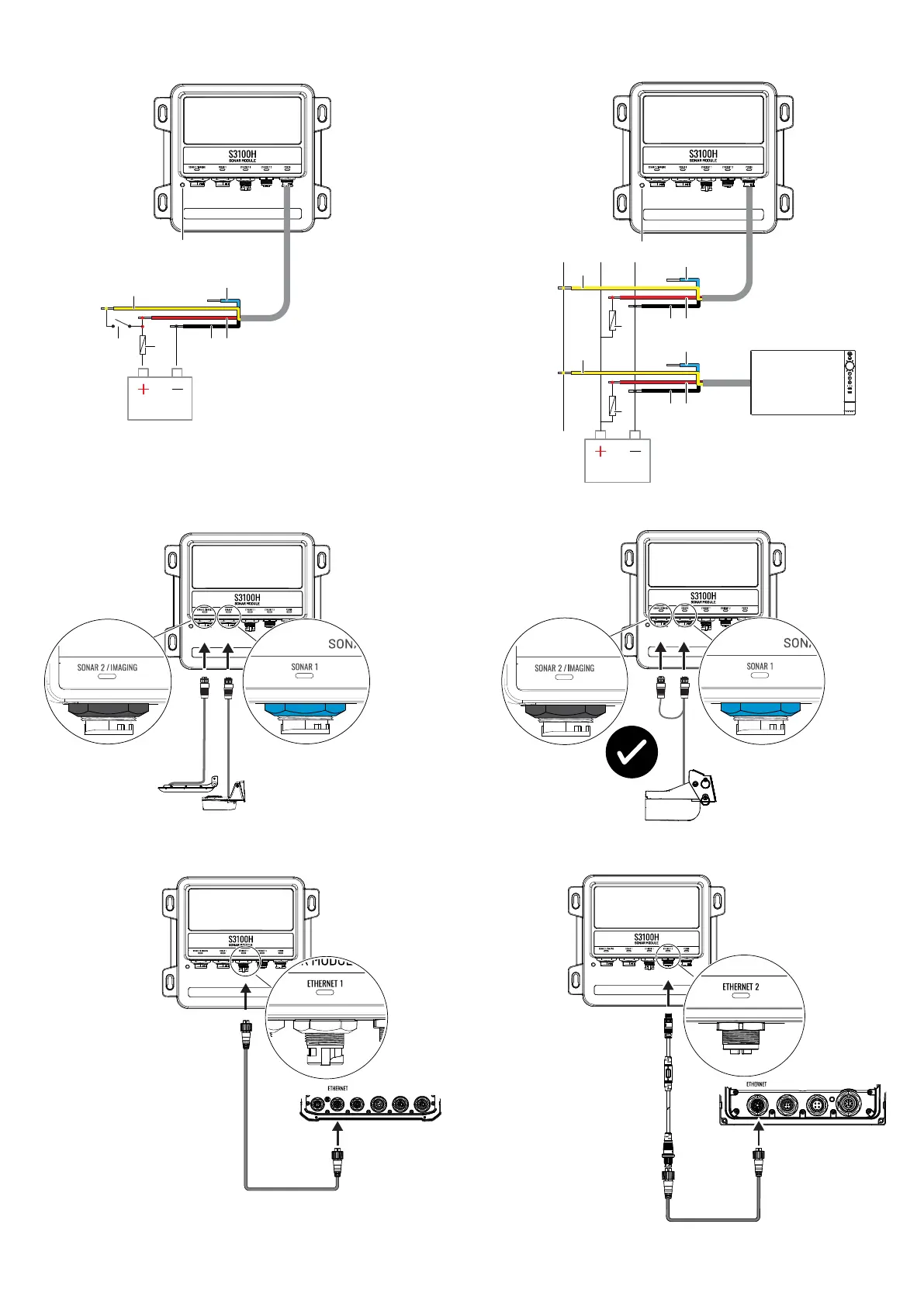

Voeding
Transducer
Ethernet
G
B
CD
A
F E
G
B
CD
B
CD
A
A
E
E
¼Opmerking: Tussen apparaten kan slechts één X-gecodeerde M12 GbE-connector naar een gele Ethernet-adapter worden gebruikt.
A Ping-synchronisatie (blauw)
B Voeding (geel)
C 12/24 V DC (rood)
D DC negatief (zwart)
E Zekering 5 A
F Schakelaar
G Aansluitpunt aardedraad

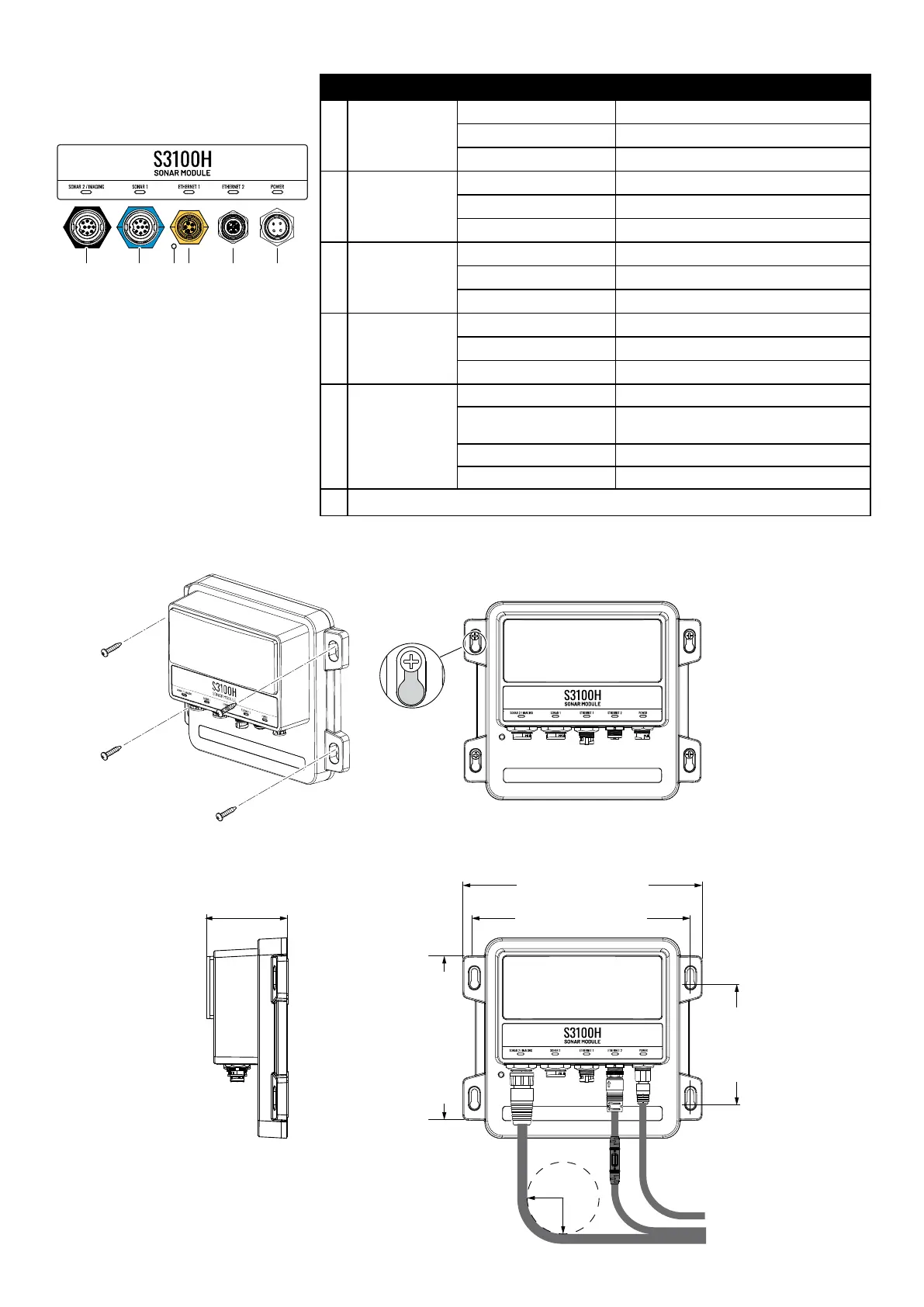

Connectoren en LED's
Montage
Afmetingen
A B C D EF
Connector LED Status
ASonar 2/imaging
(zwart)
Uit Sounder werkt niet
Knippert - groen Zoeken naar bodemsignaal
Aan Systeem werkt met bodemsignaal
BSonar 1
(blauw)
Uit Sounder werkt niet
Knippert - groen Zoeken naar bodemsignaal
Aan Systeem werkt met bodemsignaal
CEthernet 1
(geel Ethernet)
Uit Geen aansluiting
Aan - groen Geldige verbinding zonder gegevensoverdracht
Knippert - groen en oranje Actieve verbinding met gegevensoverdracht
DEthernet 2
(GbE)
Uit Geen aansluiting
Aan - groen Geldige verbinding zonder gegevensoverdracht
Knippert - groen en oranje Actieve verbinding met gegevensoverdracht
EVoeding Uit Geen stroom
Aan - gedimd rood Voeding ingeschakeld, systeem is uitgeschakeld
of er is overspanning
Aan - rood Systeem wordt opgestart
Aan - groen Systeem werkt
FDeiningssensor - niet afdekken
229.62 mm (9.04 in)
192.40 mm (7.57 in)
r = 70 mm
(2.55 in)
207 mm (8.14 in)
115.50 mm
4.54 in
78.80 mm
3.10 in
