Sida 1/76
IT
CUCINA E FORNO
CP65SFA/HA
Sommario
Installazione, 2-5
Posizionamento e livellamento
Collegamento elettrico
Collegamento gas
Adattamento a diversi tipi di gas
Tabella caratteristiche bruciatori e ugelli
Tabella caratteristiche
Descrizione dellapp cchare io, 6
Vista dinsieme
Pannello di controllo
Display
Avvio e utilizzo, 7-11
Uso del piano cottura
Impostare lorologio
Impostare il contaminuti
Uso del forno
Programmi di cottura manuali
Programmi di cottura automatici
Programmare la cottura
Consigli pratici di cottura
Tabella cottura in forno
Precauzioni e consigli, 12
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Manutenzione e cura, 13-14
Escludere la corrente elettrica
Pulire lapparecchio
Sostituire la lampadina di illuminazione del forno
Manutenzione rubinetti gas
Pulizia automatica FAST CLEAN
Assistenza, 15
Assistenza attiva 7 giorni su 7
Istruzioni per luso
Italiano, 1Français, 31
Espanol, 46 Portuges, 61
English,16
GB
IT
FR
ES PT
2
IT
È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio.
Leggere attentamente le istruzioni: ci sono
importanti informazioni sullinstallazione, sulluso e
sulla sicurezza.
Linstallazione dellapparecchio va effettuata
secondo queste istruzioni da personale qualificato.
Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dallimpianto elettrico.

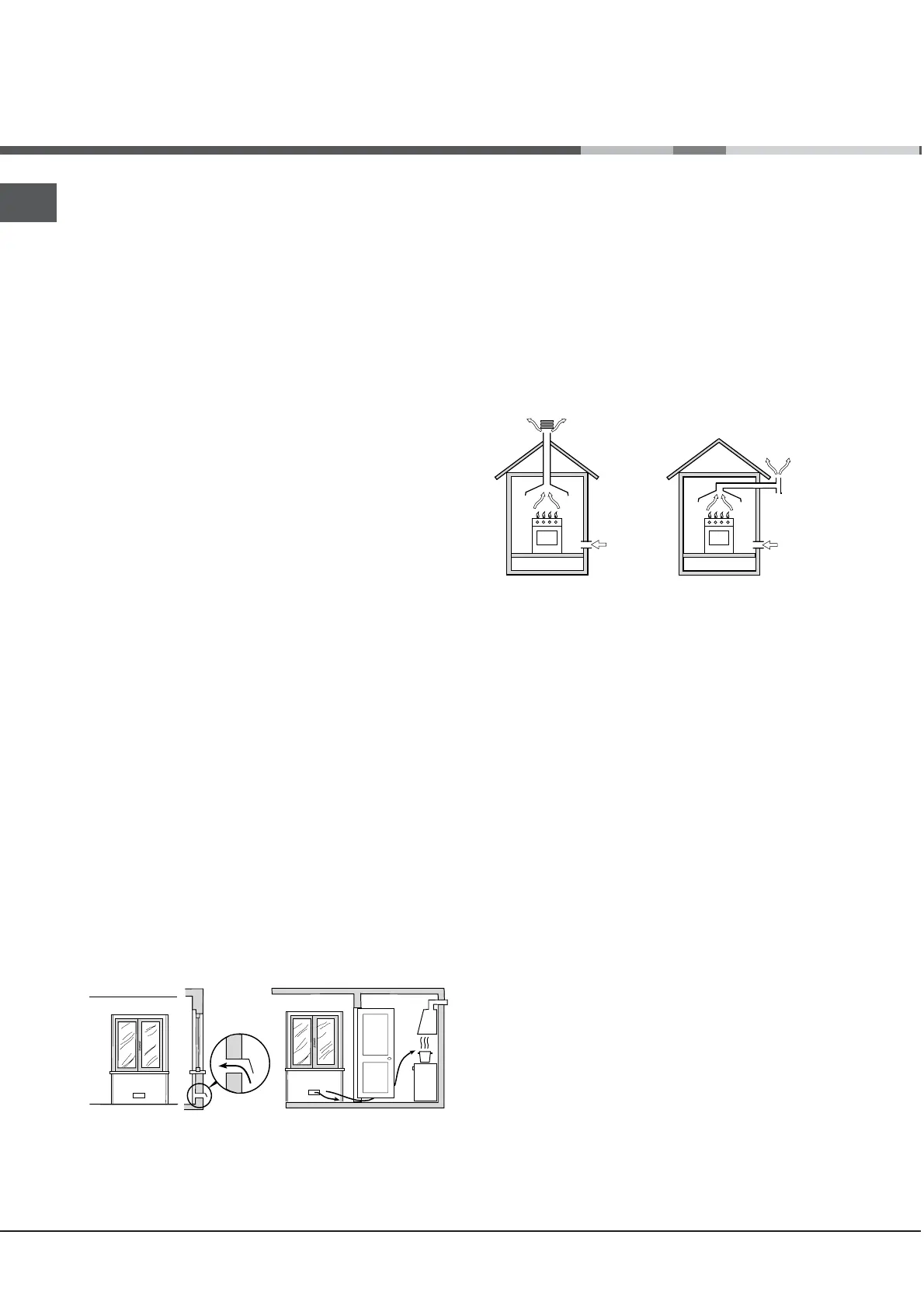

V entilazione dei locali
Lapparecchio può essere installato solo in locali
permanentemente ventilati, secondo le norme UNI-
CIG 7129 e 7131 e successivi aggiornamenti in vigore.
Nel locale in cui viene installato lapparecchio deve
poter affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas (la portata di aria
non deve essere inferiore a 2 m3/h per kW di
potenza installata).
Le prese di immisione aria, protette da griglie,
devono avere un condotto di almeno 100 cm2 di
sezione utile ed essere collocate in modo da non
poter essere ostruite, neppure parzialmente (vedi
figura A).
Tali prese devono essere maggiorate nella misura
del 100% con un minimo di 200 cm2 qualora il
piano di lavoro dellapparecchio sia privo del
dispositivo di sicurezza per assenza di fiamma e
quando lafflusso dellaria avviene in maniera
indiretta da locali adiacenti (vedi figura B) purché
non siano parti comuni dellimmobile, ambienti con
pericolo di incendio o camere da letto dotati di un
condotto di ventilazione con lesterno come descritto
sopra.
Locale adiacente Locale da ventilare
A B
A
Apertura di ventilazione Maggiorazione della
per laria comburente fessura fra porta e
pavimento
Dopo un uso prolungato dellapparecchio, è
consigliabile aprire una finestra o aumentare la
velocità di eventuali ventilatori.
Scarico dei fumi della com ustione b
Lo scarico dei fumi della combustione deve essere
assicurato tramite una cappa collegata a un camino
a tiraggio naturale di sicura efficienza, oppure
mediante un elettroventilatore che entri
automaticamente in funzione ogni volta che si
accende lapparecchio (vedi figure).
Scarico direttamente Scarico tramite camino o
allesterno canna fumaria ramificata
(riservata agli apparecchi
di cottura)
I gas di petrolio liquefatti, più pesanti dellaria,
ristagnano in basso, perciò i locali contenenti bidoni
di GPL devono prevedere aperture verso lesterno
per levacuazione dal basso di eventuali fughe di
gas.
I bidoni di GPL, vuoti o parzialmente pieni, non
devono essere installati o depositati in locali o vani a
livello più basso del suolo (cantinati, ecc.). Tenere
nel locale solo il bidone in utilizzo, lontano da
sorgenti
di calore (forni, camini, stufe) capaci di portarlo
a temperature superiori ai 50°C.
Posizion entoam e livell entoam
È possibile installare lapparecchio di fianco a
mobili che non superino in altezza il piano di lavoro.
Assicurarsi che la parete a contatto con il retro
dellapparecchio sia di materiale non infiammabile e
resistente al calore (T 90°C).
Per una corretta installazione:
porre lapparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600
mm dallapparecchio;
Installazione
IT
3

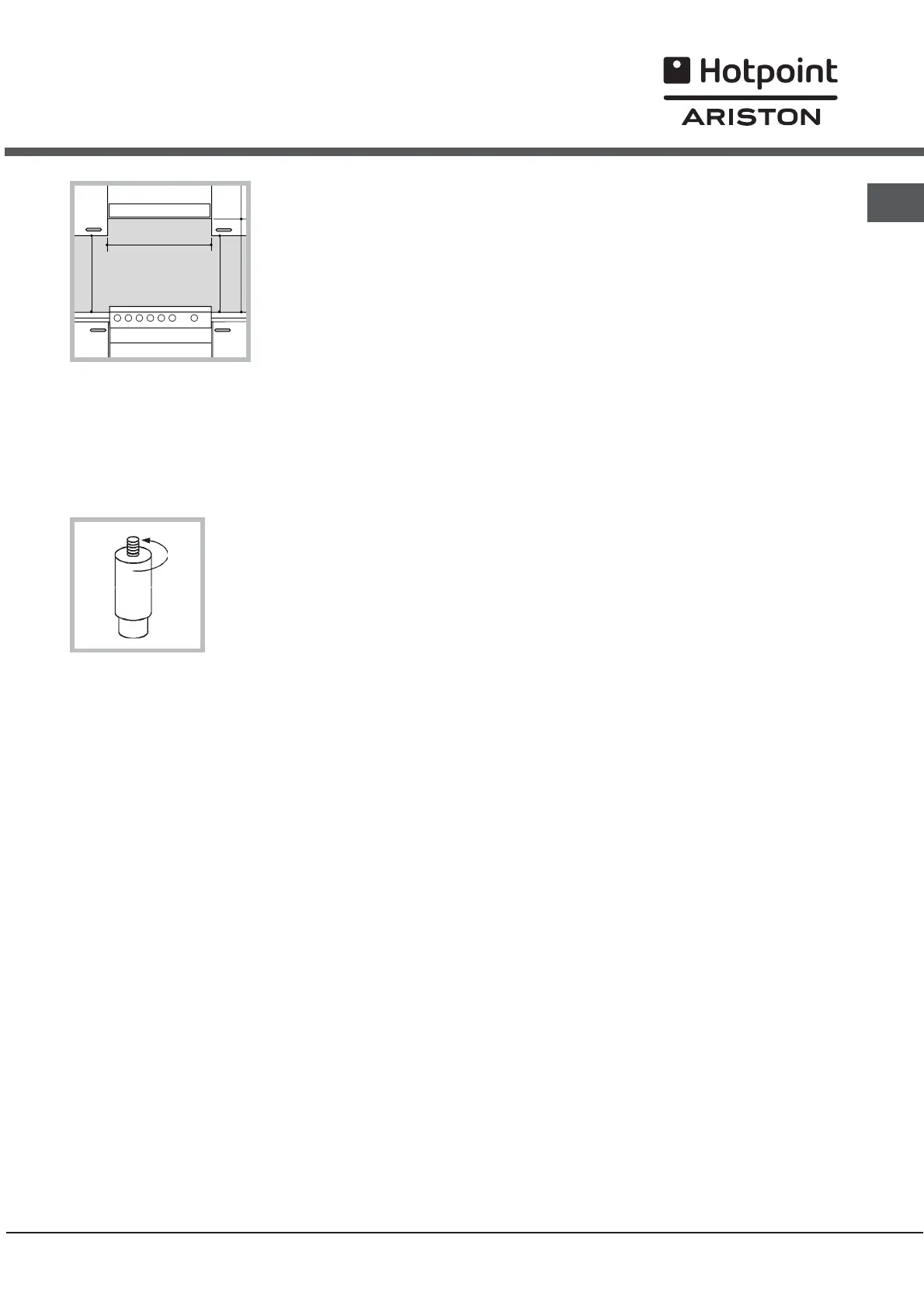

se la cucina viene
installata sotto un
pensile, esso dovrà
mantenere una
distanza minima dal
piano di 420 mm.
Tale distanza deve
essere di 700 mm se i
pensili sono
infiammabili (vedi
figura);
non posizionare tende dietro la cucina o a meno di
200 mm dai suoi lati;
eventuali cappe devono essere installate secondo
le indicazioni del relativo libretto di istruzione.
Li ovellament
Se è necessario livellare
lapparecchio, avvitare i
piedini di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Collegamento elettrico
Montare sul cavo una spina normalizzata per il
carico indicato nella targhetta caratteristiche posta
sullapparecchio (vedi tabella Dati tecnici).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3
mm, dimensionato al carico e rispondente alle norme
nazionali in vigore (il filo di terra non deve essere
interrotto dallinterruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun
punto superi di 50°C la temperatura ambiente.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a terra e sia a norma di
legge;
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
della targhetta caratteristiche;
la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
HOOD
420
Min.
min. 650 mm. with hood
min. 700 mm. without hood
mm.
600
Min. mm.
420
Min. mm.
Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
Il cavo non deve subire piegature o compressioni.
Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
L b dazien a d ce lina ogni re onsp sa ilità qualora
q .ueste norme non v gen ano rispetta et
Colle eng mat g so a
Il collegamento alla rete del gas o alla bombola del
gas può essere effettuato con un tubo flessibile in
gomma o in acciaio, secondo le norme UNI-CIG 7129
e 7131 e successivi aggiornamenti in vigore e dopo
essersi accertati che lapparecchio sia regolato per
il tipo di gas con cui sarà alimentato (vedi etichetta
di taratura sul coperchio: in caso contrario vedi
sotto). Nel caso di alimentazione con gas liquido da
bombola, utilizzare regolatori di pressione conformi
alle norme UNI EN 12864 e successivi aggiornamenti in
vigore. Per facilitare lallacciamento, lalimentazione
del gas è orientabile lateralmente*: invertire il
portagomma per il collegamento con il tappo di
chiusura e sostituire la guarnizione di tenuta fornita
in dotazione.
Per un sicuro funzionamento, per un adeguato uso
dellenergia e per una maggiore durata
dellapparecchio, assicurarsi che la pressione di
alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
A m t g s clla iacc en o a on tubo fle ile inssib gomma
Verificare che il tubo risponda alle norme UNI-CIG
7140 in vigore. Il diametro interno del tubo deve
essere: 8 mm per alimentazione con gas liquido; 13
mm per alimentazione con gas metano.
Effettuato lallacciamento assicurarsi che il tubo:
non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
non sia soggetto ad alcuno sforzo di trazione e di
torsione e non presenti pieghe o strozzature;
non venga a contatto con corpi taglienti, spigoli
vivi, parti mobili e non sia schiacciato;
sia facilmente ispezionabile lungo tutto il percorso
per poter controllare il suo stato di conservazione;
abbia una lunghezza inferiore a 1500 mm;
