FORNO

FB 51.2/HA

FB 51.2 IX/HA

FB 51 A.1/HA

FB 51 A.1 IX/HA

FR 54.2/HA

FR 540.2/HA

FB 51.1/HA

FB 51.1 IX/HA

Sommario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Targhetta caratteristiche

Descrizione ell d app cchare io, 4

Vista dinsieme

Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno

Utilizzare il timer

Orologio con contaminuti Rustico

Programmi, 6-7

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Risparmiare e rispettare lambiente

Manutenzione e cu 9ra,

Escludere la corrente elettrica

Pulire lapparecchio

Pulire la porta

Sostituire la lampadina

Assistenza, 10

Assistenza attiva 7 giorni su 7

Estensione di garanzia Airbag

Istruzioni per luso

Italiano, 1Français, 20

Espanol, 29 Portuges, 38

English,11

ESPT

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

 Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli).

 Linstallazione va effettuata secondo queste

istruzioni e da personale professionalmente

qualificato. Una errata installazione può causare danni

a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dellapparecchio

è necessario che il mobile abbia le caratteristiche adatte:

 i pannelli adiacenti il forno devono essere di

materiale resistente al calore;

 nel caso di mobili in legno impiallacciato, le colle

devono essere resistenti alla temperatura di 100°C;

 per lincasso del forno, sia nel caso di inserimento

sottotavolo (vedi figura) che a colonna, il mobile

deve avere le seguenti dimensioni:

 Una volta incassato lapparecchio non debbono

essere possibili contatti con le parti elettriche.

Le dichiarazioni di consumo indicate in targhetta

caratteristiche sono state misurate con questo tipo di

installazione.

Aerazione

Per garantire una buona aerazione è necessario

eliminare la parete posteriore del vano. È preferibile

installare il forno in modo che appoggi su due listelli in

legno oppure su un piano continuo che abbia

unapertura di almeno 45 x 560 mm (vedi figure).

C entraggio e fissaggio

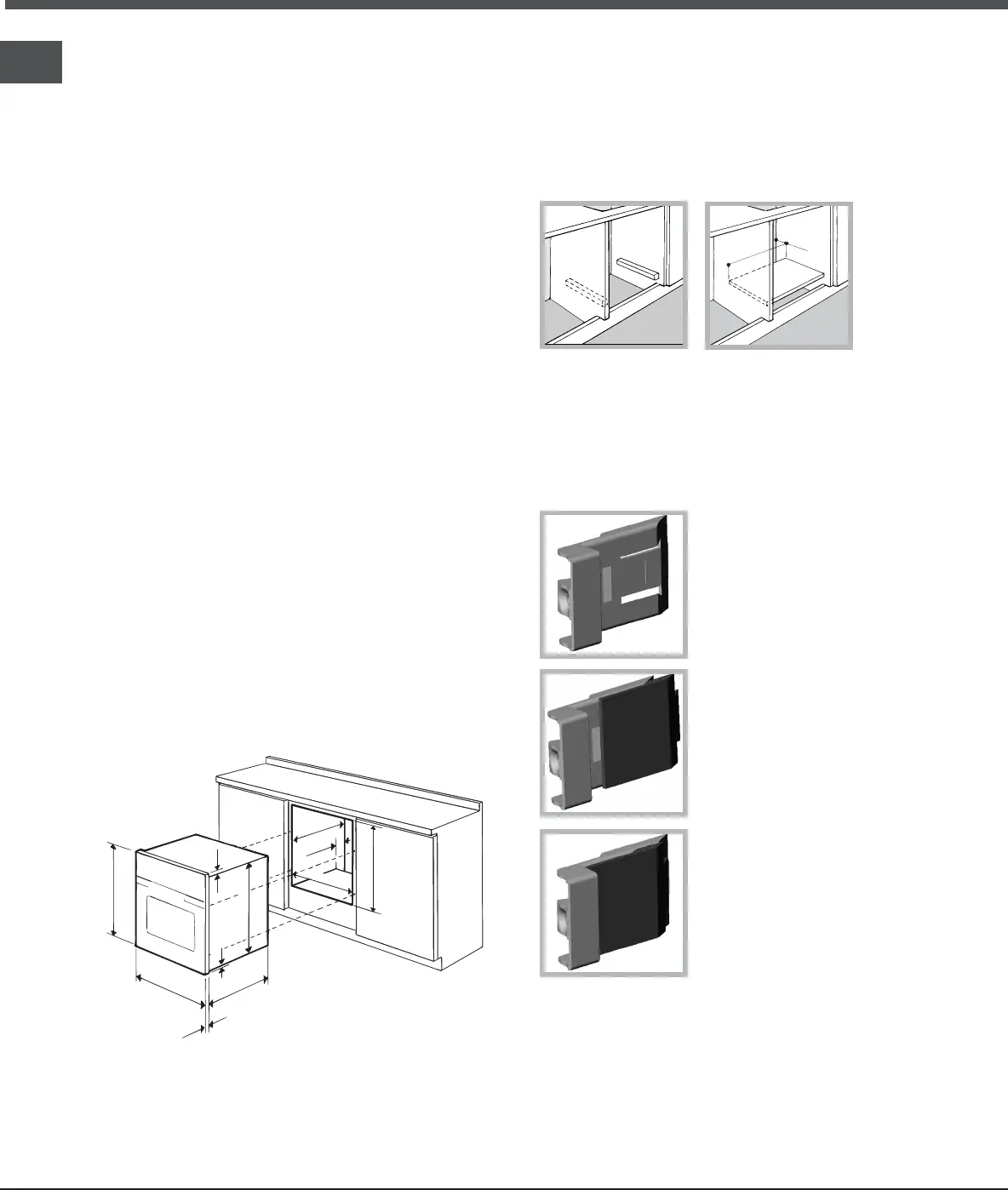

Regolare i 4 tacchetti posti lateralmente al forno,

in corrispondenza dei 4 fori sulla cornice perimetrale,

in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere

la parte mobile del tacchetto

(vedi figura);

spessore di 18 mm: utilizzare

la prima scanalatura, come già

predisposto dal fabbricante

(vedi figura);

spessore di 16 mm: utilizzare

la seconda scanalatura

(vedi figura).

Per fissare lapparecchio al mobile: aprire la porta

del forno e avvitare 4 viti a legno nei 4 fori posti sulla

cornice perimetrale.

 Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza laiuto di qualche utensile.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

547 mm. m

in.

560 mm.

45 mm.

Insta azionell

Collegamento elettrico

 I forni dotati di cavo di alimentazione tripolare sono

predisposti per il funzionamento con corrente

alternata, con tensione e frequenza indicate nella

targhetta caratteristiche (vedi sotto).

Montaggio del cavo di ali entazione m

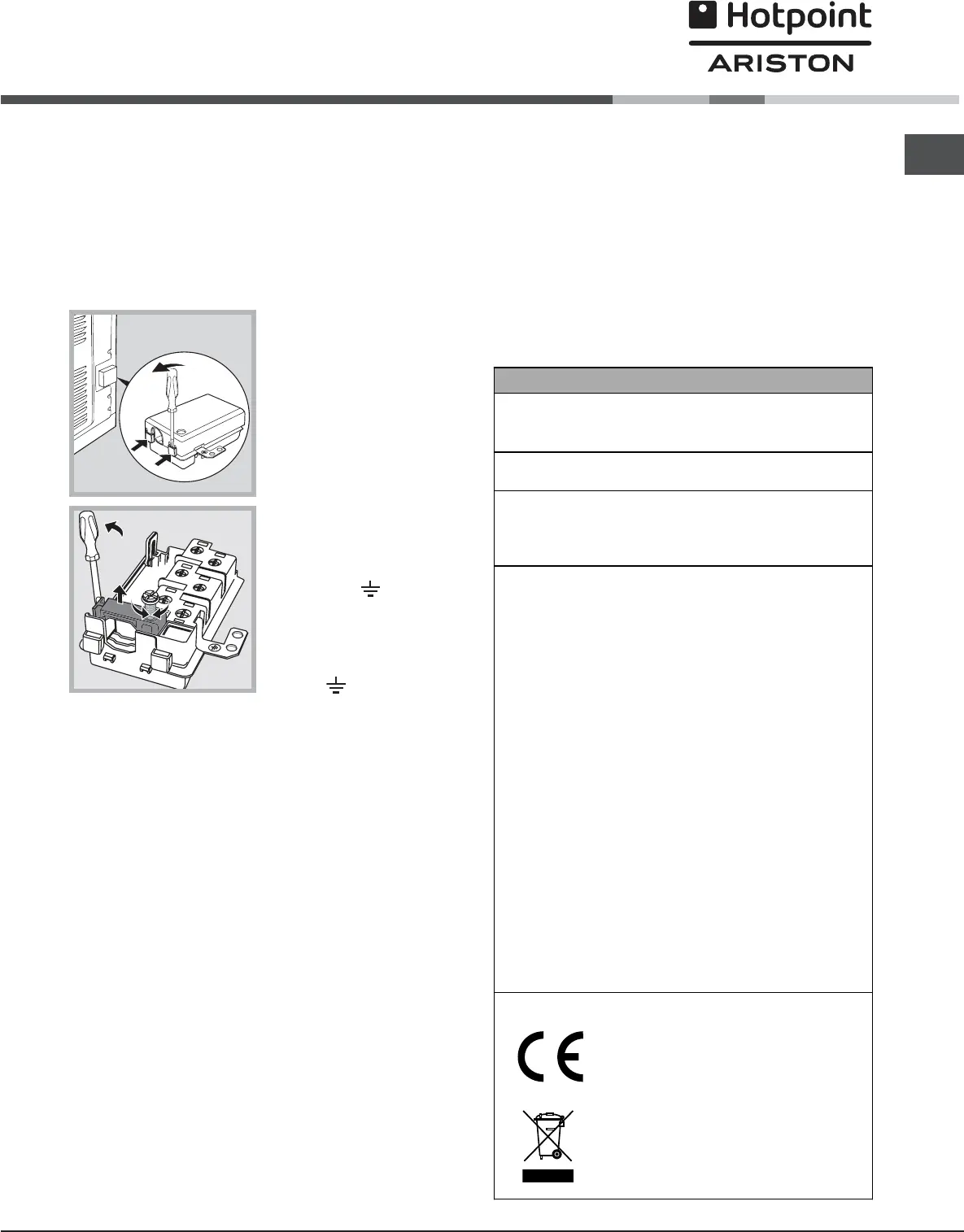

1. Aprire la morsettiera

facendo leva con un

cacciavite sulle

linguette laterali del

coperchio: tirare e

aprire il coperchio (vedi

figura).

2. Svitare la vite del

serracavo e toglierlo

facendo leva con un

cacciavite (vedi figura).

3. Togliere le viti dei

contatti L-N- e poi

fissare i cavetti sotto le

teste delle viti

rispettando i colori Blu

(N) Marrone (L) Giallo-

Verde ( ).

Allaccia ento del cavo di ali entazione alla retem m

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche (vedi a fianco).

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto

dallinterruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi di

50°C la temperatura ambiente.

 Linstallatore è responsabile del corretto collegamento

elettrico e dellosservanza delle norme di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche (vedi sotto);

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche (vedi sotto);

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.

 Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

 Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

 Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

TA RGHETTA CA RA T T ERIST IC H E

Dimen sion i

larghezza cm 43,5

altezza cm 32

profondità cm 40

Vo lu m e lt. 56

C olleg am en ti

elettrici

tensione a 230V 50 60 ~ / H z o

50H z (vedi targhetta

caratteristiche) potenza massima

assorbita 2250W

E N E R GY

L AB E L

Direttiva / /2002 40 CE

sulletichetta dei forni elettrici.

Norma EN 50304

Mo d e lli con ve ntila zio n e d i

ra ffredd am e n to:

Consumo energia convezione

Naturale  funzione di

riscaldamento:

Tradizionale;

Consumo energia dichiarazione

Classe convezione Forzata -

funzione di

riscaldamento:

Multicottura.

Mo d e lli s en za ven tilazio n e di

ra ffredd am e n to:

Consumo energia convezione

Forzata  funzione di

riscaldamento:

Multicottura;

Consumo energia dichiarazione

Classe convezione Naturale -

funzione di

riscaldamento:

Tradizionale.

Q uesta apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: / /2006 95 CEE del

12 12 06// (Bassa Tensione) e

successive modificazioni -

2004 108/ /CEE / /del 15 12 04

(Compatibilità Elettromagnetica)

e - successive modificazioni

93 68 22 07 93/ /CEE del / / e

successive modificazioni -

2002 96/ /CE e successive

modificazioni.
