IT
Istruzioni per l’uso
PIANO
Sommario
Installazione, 2-4
Posizionamento
Collegamento elettrico
Descrizione dell’apparecchio, 5
Accensione del piano vetroceramica
Precauzioni e consigli, 6
Consigli pratici per l’uso dell’apparecchio
Sicurezza generale
Smaltimento
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire l’apparecchio
Smontare il piano
Descrizione tecnica dei modelli, 8
Italiano, 1
IT
KEM 645 D C
KEM 645 D X
KEM 646 D C
KRM 640 C
KRM 640 X
KRM 641 D X
KRM 630 C
Espanol, 33
ES
Deutsch, 25
DE
Français, 9 English,17
GBFR
Português, 41
Nederlands, 57
PT
RS
PL NL
   
2
IT
Installazione
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno
eliminati secondo le norme per la raccolta differenziata
(
vedi Precauzioni e consigli
).
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o
cose.

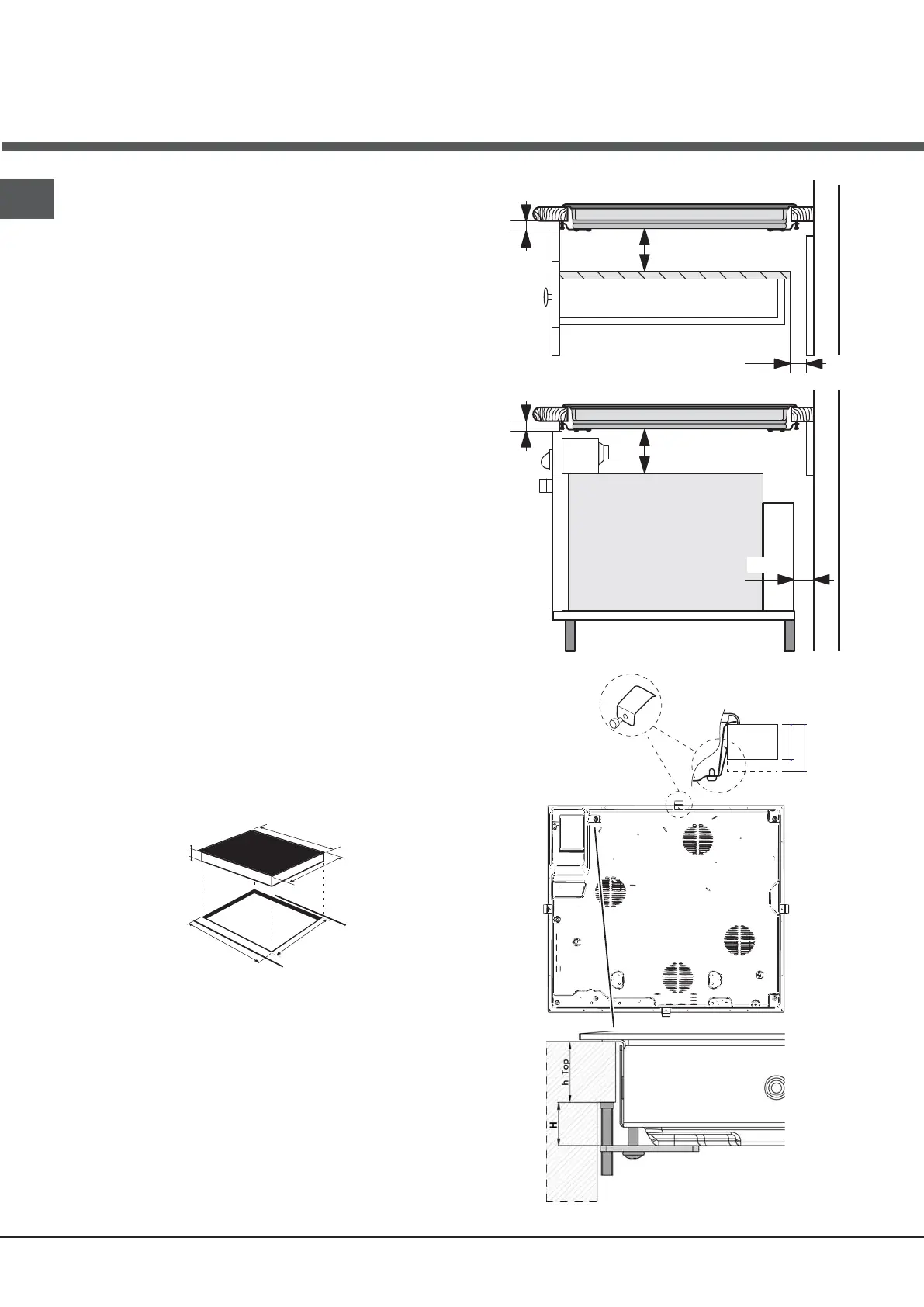

Incasso
Per garantire un buon funzionamento dell’apparecchio è
necessario che il mobile abbia le caratteristiche adatte:
• il piano d’appoggio deve essere di materiale
resistente al calore, a una temperatura di circa
100°C;
• se si desidera installare il piano cottura sopra un
forno, questo deve essere provvisto di un sistema
di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una
lavastoviglie: all’occorrenza frapporre un elemento
di separazione a tenuta stagna fra i due
apparecchi;
• a seconda del piano cottura che si desidera
installare (
vedi figure
), il vano del mobile deve
avere le seguenti dimensioni:
560 +/- 1
490 +/- 1
48
590
520
Aerazione
Per consentire un’adeguata aerazione e per evitare
il surriscaldamento delle superfici attorno
all’apparecchio, il piano cottura deve essere posizionato:
• a una distanza minima di 40 mm dalla parete
retrostante;
• in modo da mantenere una distanza minima di 20 mm
fra il vano per l’incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi
quella del piano di lavoro, debbono essere situati
ad almeno 600 mm dal bordo del piano stesso.
5 mm
min. 20 mm
min. 20 mm
min. 40 mm
CASSETTO
5 mm
min. 40 mm
FORNO
VENTILATO
LATO ANTERIORE
DEL PIANO COTTURA
PIANO DI
APPOGGIO
30
40
PIANO COTTURA
ROVESCIATO
IT
3
Fissaggio
L’installazione dell’apparecchio deve essere effettuata
su un piano d’appoggio perfettamente piano.
Le eventuali deformazioni provocate da un errato
fissaggio potrebbero alterare le caratteristiche e
le prestazioni del piano cottura.
La lunghezza della vite di regolazione dei ganci
di fissaggio va impostata prima del loro montaggio,
in base allo spessore del piano d’appoggio:
• spessore di 30 mm: vite 17,5 mm;
• spessore di 40 mm: vite 7,5 mm.
Per il fissaggio agire come segue:
1. Con le viti corte senza punta, avvitare le 4 molle di
centraggio nei fori posti al centro di ogni lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo
ed esercitare una adeguata pressione sull’intero
perimetro affinché il piano di cottura aderisca bene al
piano d’appoggio.
3. per i piani con profili laterali: dopo aver inserito il
piano cottura nel mobile, inserire i 4 ganci di fissaggio
(ognuno con il suo perno) sul perimetro inferiore del
piano cottura, avvitandoli con le viti lunghe con punta
finché il vetro non aderisce al piano d’appoggio.
! È indispensabile che le viti delle molle di centraggio
rimangano accessibili.
! In conformità alle norme di sicurezza, una volta
incassato l’apparecchio, non debbono essere possibili
eventuali contatti con le parti elettriche.
! Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza l’aiuto di qualche utensile.
Collegamento elettrico
! L’allacciamento elettrico del piano cottura e quello di
un eventuale forno da incasso devono essere realizzati
separatamente, sia per ragioni di sicurezza elettrica sia
per facilitare le operazioni di estrazione del forno.
Morsettiera
L’apparecchio è provvisto, nella
parte inferiore, di una scatola
per il collegamento a differenti
tipi di alimentazione elettrica
(l’immagine è indicativa e può
non corrispondere al modello
acquistato).

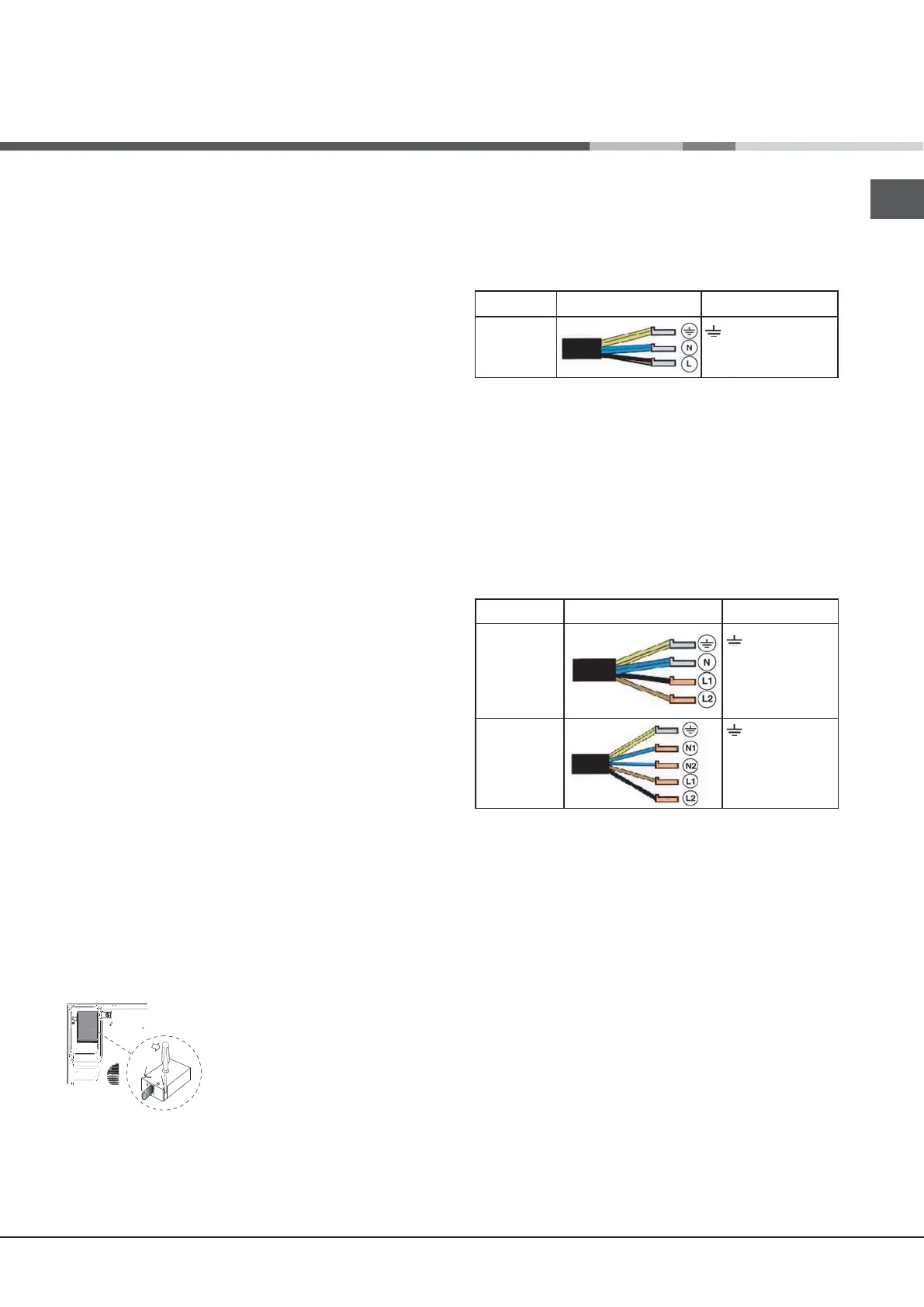

Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e
predisposto per il collegamento monofase. Effettuare
l’allaccio dei fili in accordo con la tabella e i disegni che
seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
220-240V 1+N ~
50/60 Hz
: giallo/verde
N: i 2 fili blu insieme
L: marrone insieme al nero
Altri tipi di collegamento
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Separare i cavi ed effettuare il collegamento dei fili in
accordo con la tabella e i disegni che seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
400V - 2+N ~
50/60 Hz
220-240V 3 ~
50/60 Hz
: giallo/verde;
N: i 2 fili blu insieme
L1: nero
L2: marrone
400V - 2+2N ~
50/60 Hz
: giallo/verde;
N1: blu
N2: blu
L1: nero
L2: marrone
Se l’impianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
• 400V 3 - N ~ 50/60 Hz
procedere come segue:
! L’eventuale cavo in dotazione non è utilizzabile per
questi tipi di installazione.
1. Utilizzare un cavo di alimentazione appropriato, tipo
H05RR-F o di valore superiore, delle dimensioni adatte
(sezione cavo: 25 mm).
2. Servendosi di un cacciavite, far leva sulle linguette
del coperchio della morsettiera e aprirla (
vedi immagine
Morsettiera
).
3. Svitare la vite del serracavo e le viti dei morsetti
relativi al tipo di allaccio necessario e posizionare i
cavallotti di collegamento secondo la tabella e i disegni
che seguono.
4. Posizionare i fili in accordo con la tabella e i disegni
che seguono ed effettuare il collegamento stringendo a
fondo tutte le viti dei morsetti.
PIANO COTTURA
