Sida 1/11
Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2715
AC2717
Sachnr. 701518/01 09/2003
IND.CONT.EQ.
92CA
Bestimmungsgemäße Verwendung
Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 8.0). Es
verbindet vier Aktuatoren (10 ... 30V DC) mit dem AS-i Master.
maximale Anzahl von Modulen pro Master: 31
Watchdog-Funktion: ist die Verbindung zum Master unterbrochen,
werden die vier Ausgänge stromlos geschaltet
Gesamtstromaufnahme aus dem AS-i Netz <40mA
Strombelastbarkeit je Ausgang (DC13)*: 1A pro Kanal, 4A pro Modul
Aktuatoranschluß über Schraubklemmen / Combicon
*Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis
20W (gemäß IEC 947-5-2) ausgelegt.
Montage
Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.
Elektrischer Anschluß
Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV
Spannung sein.

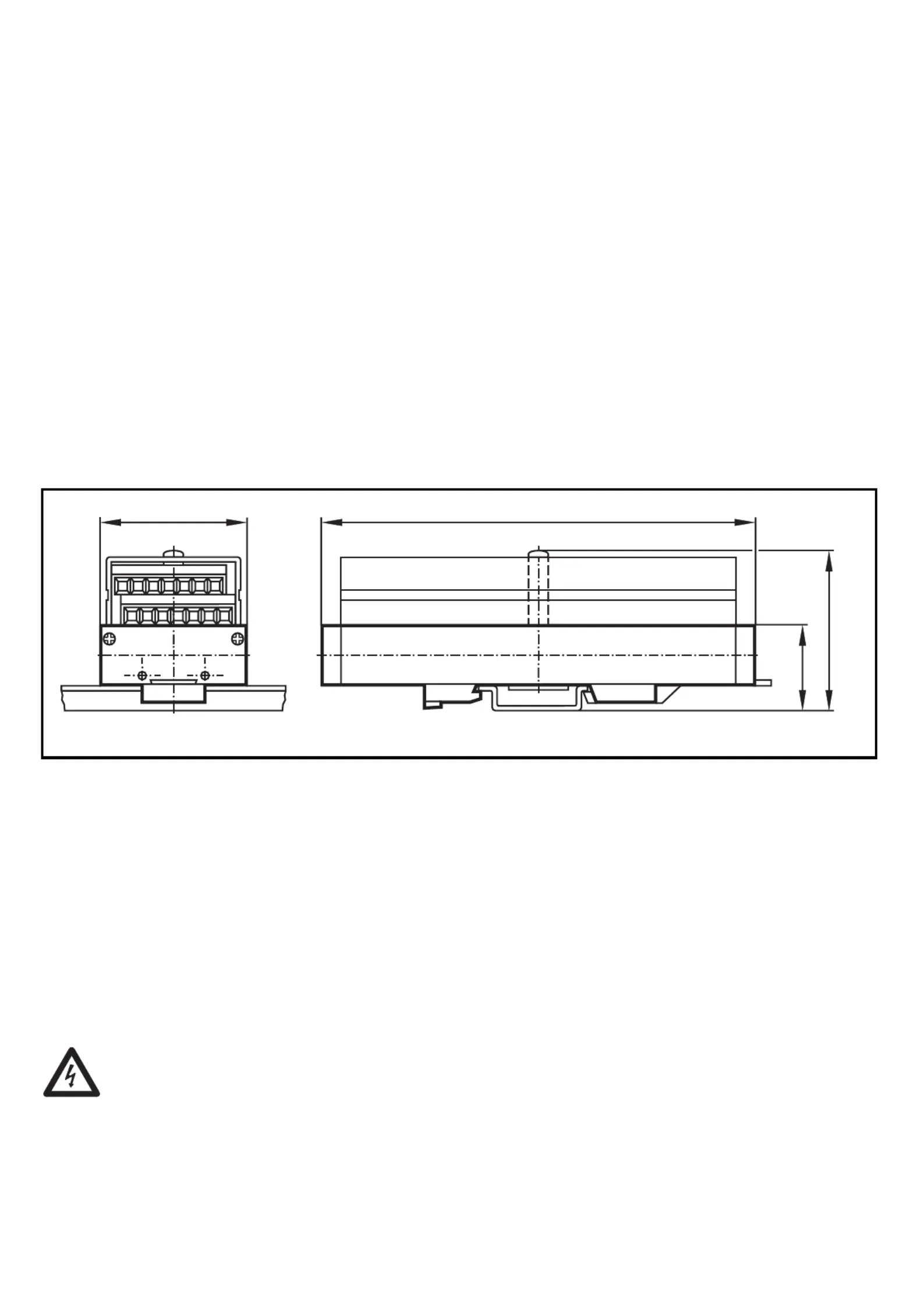

SEITE 2
45 135
26,5
49,5

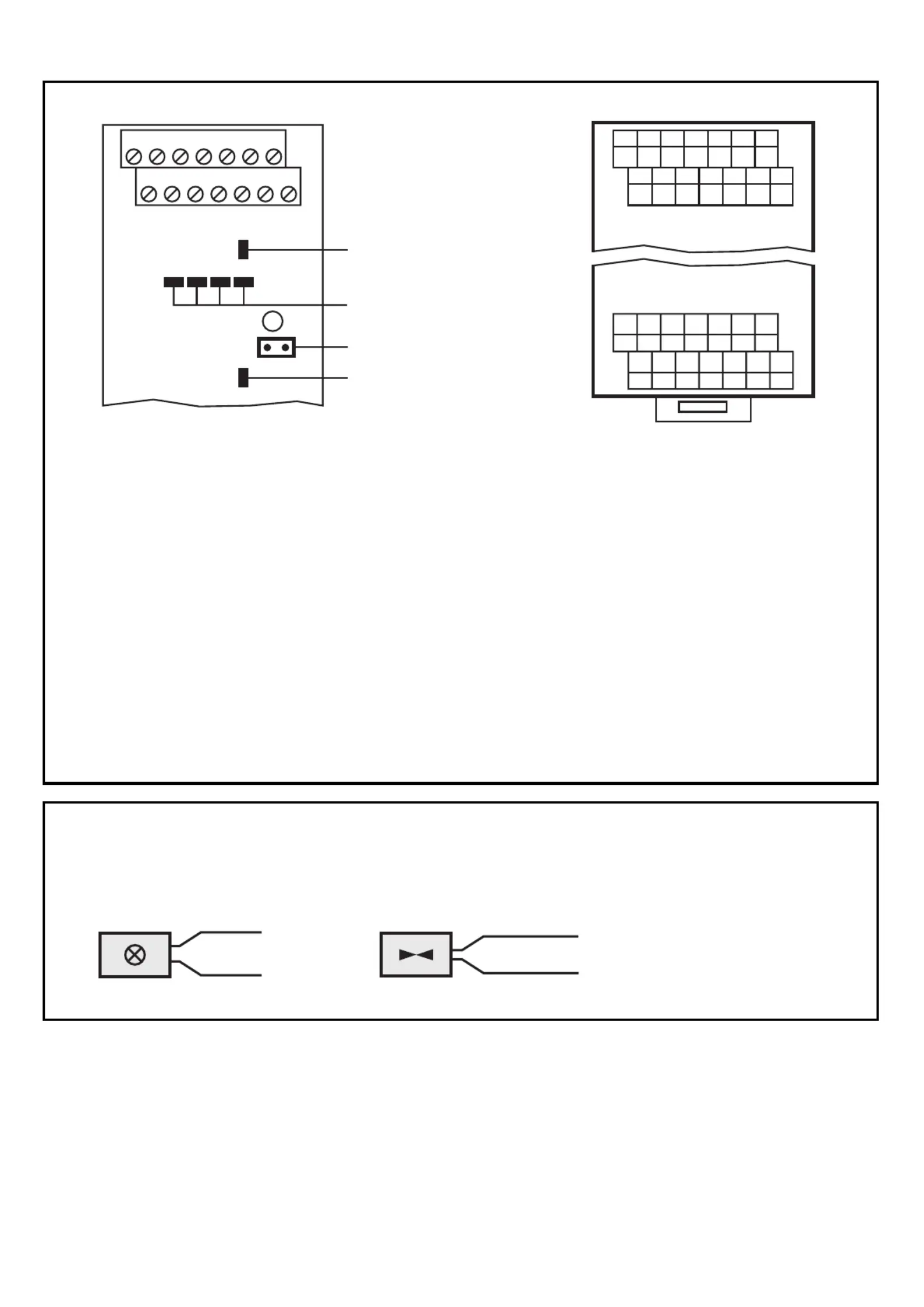

Klemmenbelegung
SEITE 3
A+ A+
A A– –
E+ E+ E+ O1 O2 O4
E- E- E- E- E- E- E-
O3
LED 1 grün
Adressierstecker
LED 2 gelb
LED 3 rot
A+: AS-i +
A-: AS-i -
E+: ext. Spannungsversorgung +24V f r Aktuatorenü
E-: ext. Spannungsversorgung +0V f r Aktuatorenü
O1 ... O4: Schaltausgang Aktuator 1 ... 4
LED 1: Anzeige AS-i Spannung
LEDs 2: Schaltzustandsanzeige Aktuatorausgänge
LED 3: Anzeige Kurzschlu berlast Ausgß Ü/änge
A
L+ O1
O-
(E-)
O1
O-
(E-)
+
-
2-Leiter-Magnetventil
(Freilaufdiode empfohlen)
Gl hlampeü
