FORNO

FI 20.B

FI 20.B IX

FI 20 K.B

FI 20 K.B IX

FI 20 C.B IB

FI 20 C.B IX IB

FI 22 C.B IB

FI 22 C.B IX IB

FI 26 K.B

FI 26 K.B IX

FI 26 KC.B

FI 26 KC.B IX

Sommario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Targhetta caratteristiche

Descrizione dellapparecchio, 4

Vista dinsieme

Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno

Utilizzare il timer di fine cottura

Programmi, 6-7

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Il programmmatore di cottura

elettronico, 8

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare e rispettare lambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire lapparecchio

Pulire la porta

Sostituire la lampadina

Assistenza, 11

Assistenza attiva 7 giorni su 7

Italiano, 1 Français, 22

Espanol, 32 Portuges, 42

English,12

ES PT

Istruzioni per luso

Deutsch, 62

Nederlands, 52

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli).

! Linstallazione va effettuata secondo queste

istruzioni e da personale professionalmente

qualificato. Una errata installazione può causare danni

a persone, animali o cose.

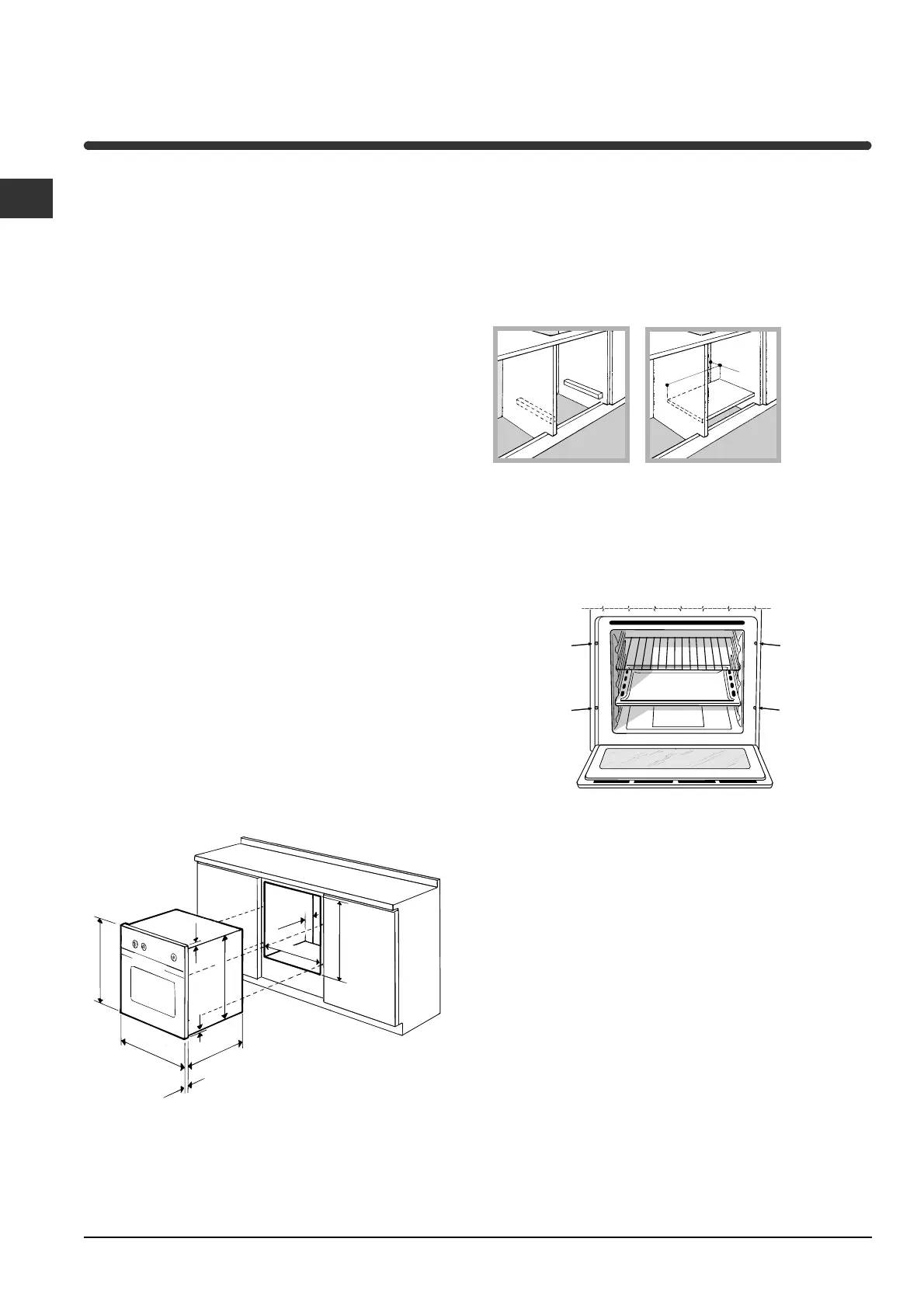

Incasso

Per garantire un buon funzionamento dellapparecchio

è necessario che il mobile abbia le caratteristiche adatte:

 i pannelli adiacenti il forno devono essere di

materiale resistente al calore;

 nel caso di mobili in legno impiallacciato, le colle

devono essere resistenti alla temperatura di 100°C;

 per lincasso del forno, sia nel caso di inserimento

sottotavolo (vedi figura) che a colonna, il mobile

deve avere le seguenti dimensioni:

! Una volta incassato lapparecchio non debbono

essere possibili contatti con le parti elettriche.

Le dichiarazioni di consumo indicate in targhetta

caratteristiche sono state misurate con questo tipo di

installazione.

Aerazione

Per garantire una buona aerazione è necessario

eliminare la parete posteriore del vano. È preferibile

installare il forno in modo che appoggi su due listelli in

legno oppure su un piano continuo che abbia

unapertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Per fissare lapparecchio al mobile: aprire la porta

del forno e avvitare 4 viti a legno nei 4 fori posti sulla

cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza laiuto di qualche utensile.

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono

predisposti per il funzionamento con corrente

alternata, con tensione e frequenza indicate nella

targhetta caratteristiche (vedi sotto).

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.

Installazione

Montaggio del cavo di alimentazione

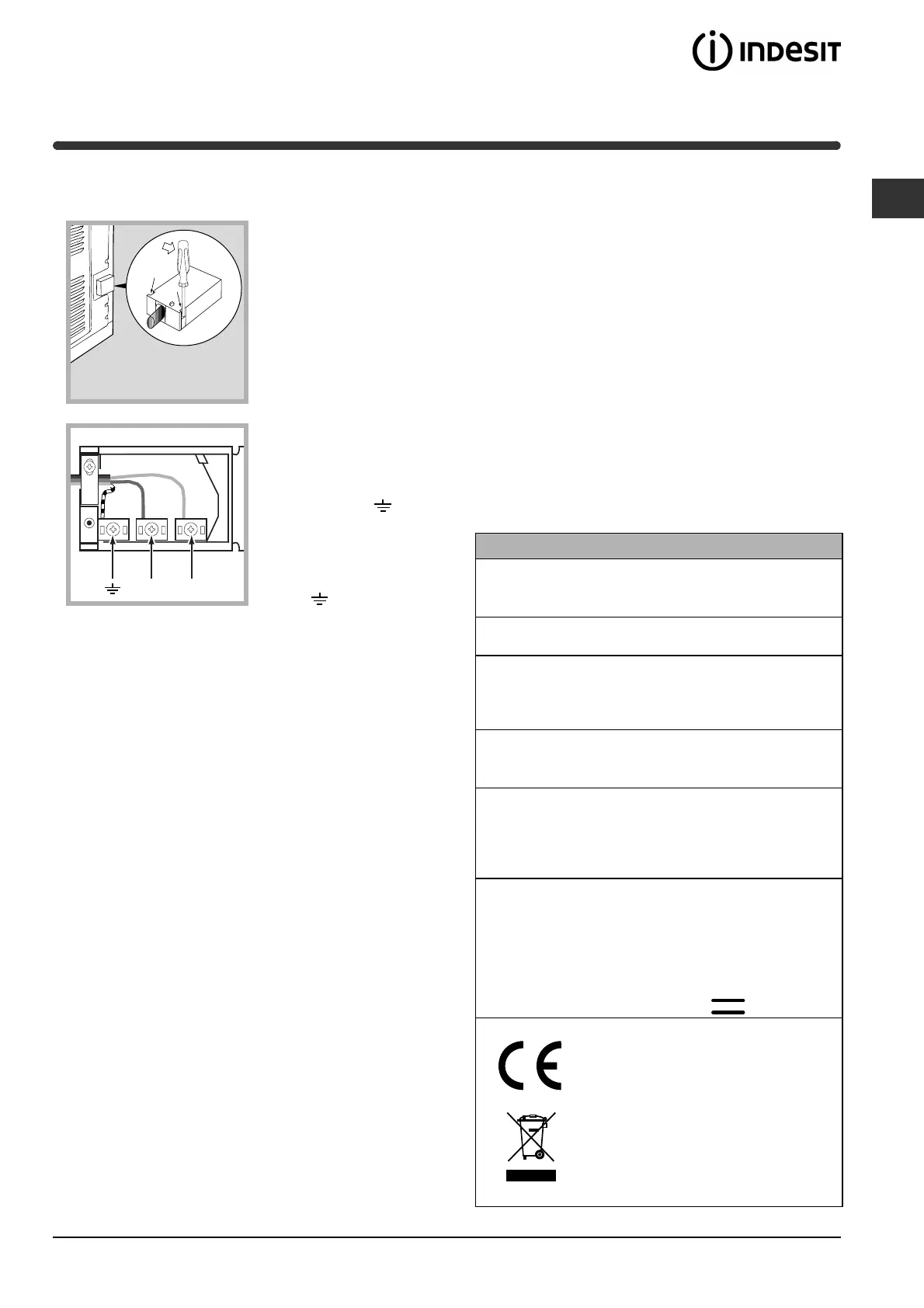

1. Aprire la morsettiera

facendo leva con un

cacciavite sulle

linguette laterali del

coperchio: tirare e

aprire il coperchio

(vedi figura).

2. Mettere in opera il

cavo di alimentazione:

svitare la vite del

serracavo e le tre viti

dei contatti L-N- e poi

fissare i cavetti sotto

le teste delle viti

rispettando i colori Blu

(N) Marrone (L) Giallo-

Verde (vedi figura).

3. Fissare il cavo nellapposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche (vedi a fianco).

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto

dallinterruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi

di 50°C la temperatura ambiente.

! Linstallatore è responsabile del corretto

collegamento elettrico e dellosservanza delle norme

di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

targhetta caratteristiche (vedi sotto);

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche (vedi sotto);

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora

queste norme non vengano rispettate.

N L

TARGHETTA CARATTERISTICHE

Dimensioni larghezza cm 43,5

altezza cm 32

profondità cm 43,5

Volume lt. 60

Dimensioni

(modelli con

pannelli

autopulenti)

larghezza cm 43,5

altezza cm 32

profondità cm 40

Volume (modelli

con pannelli

autopulenti) lt. 56

Collegamenti

elettrici

tensione a 220-230V ~ 50/60Hz o

50Hz (vedi targhetta

caratteristiche)

potenza massima assorbita

2250W

ENERGY

LABEL

Direttiva 2002/40/CE

sulletichetta dei forni elettrici.

Norma EN 50304

Consumo energia dichiarazione

Classe convezione Naturale -

funzione di

riscaldamento: Tradizionale.

Questa apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: 73/23/CEE del

19/02/73 (Bassa Tensione) e

successive modificazioni -

89/336/CEE del 03/05/89

(Compatibilità Elettromagnetica)

e successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

2002/96/CE

Manopola

PROGRAMMI

Manopola

TERMOSTATO

Spia

TERMOSTATO

Pannello di controllo

Ripiano GRIGLIA

Ripiano LECCARDA

GUIDE

di scorrimento

dei ripiani

posizione 5

posizione 4

posizione 3

posizione 2

posizione 1

Descrizione

dellapparecchio

Vista dinsieme

Pannello di controllo

Manopola

PROGRAMMI

Manopola

TERMOSTATO

Spia

TERMOSTATO

Manopola

TIMER DI FINE COTTURA*

* Presente solo in alcuni modelli.

Manopola

PROGRAMMI

Manopola

TERMOSTATO

Spia

TERMOSTATO

Programmatore

ELETTRONICO*

! Alla prima accensione fare funzionare il forno a vuoto

per almeno unora con il termostato al massimo e a

porta chiusa. Poi spegnere, aprire la porta del forno

e aerare il locale. Lodore che si avverte è dovuto

allevaporazione delle sostanze usate per proteggere

il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola

TERMOSTATO. Una lista con le cotture e le relative

temperature consigliate è consultabile nella Tabella

cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla

manopola PROGRAMMI;

- modificare la temperatura agendo sulla manopola

TERMOSTATO;

- interrompere la cottura riportando la manopola

PROGRAMMI in posizione 0.

! Negli apparecchi dotati di programmatore elettronico

per utilizzare il forno elettrico premere il tasto (sul

display compare il simbolo m) prima di selezionare la

funzione di cottura desiderata.

! Non appoggiare mai oggetti sul fondo del forno

perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia

in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne,

alcuni modelli sono dotati di una ventola di

raffreddamento. Questa genera un getto daria che

esce tra il pannello di controllo e la porta del forno.

! A fine cottura la ventola rimane attiva finché il forno

non è sufficientemente freddo.

Luce del forno

Si accende selezionando con la manopola

PROGRAMMI. Rimane accesa quando si seleziona

un programma di cottura.

Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER DI FINE COTTURA di un giro quasi

completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati

sulla manopola TIMER DI FINE COTTURA con il

riferimento fisso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e

spegne il forno.

4. Quando il forno è spento il timer di fine cottura può

essere usato come un normale contaminuti.

! Per utilizzare il forno in funzionamento manuale,

escludendo cioè il timer di fine cottura, occorre

ruotare la manopola TIMER DI FINE COTTURA fino al

simbolo .9

Avvio e utilizzo

* Presente solo in alcuni modelli.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura

tra 60°C e MAX, tranne per il programma GRILL, per il

quale si consiglia di impostare solo su MAX.

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e

superiore. Con questa cottura tradizionale è meglio

utilizzare un solo ripiano: con più ripiani si ha una

cattiva distribuzione della temperatura.

Programma FORNO DOLCE

Si accende lelemento riscaldante inferiore. Questa

funzione è utilizzabile per la cottura di cibi delicati, in

particolare, le torte che devono lievitare e quindi

necessitano di maggior calore proveniente dal basso.

Programma FORNO SOPRA

Si accende lelemento riscaldante superiore. Questa

funzione può essere utilizzata per ritocchi di cottura.

Programma GRILL

Si accende lelemento riscaldante superiore. La

temperatura assai elevata e diretta del grill consente

la immediata rosolatura superficiale dei cibi che,

ostacolando la fuoriuscita dei liquidi, li mantiene più

teneri internamente. La cottura al grill è

particolarmente consigliata per quei piatti che

necessitano di elevata temperatura superficiale:

bistecche di vitello e manzo, entrecôte, filetto,

hamburger ecc... Effettuare le cotture con la porta del

forno chiusa.

Programmi

Consigli pratici di cottura

! Nelle cotture GRILL, disporre

la leccarda in posizione 1 per raccogliere i residui

di cottura (sughi e/o grassi).

GRILL

 Inserire la griglia in posizione 3 o 4, disponendo

gli alimenti al centro della griglia.

 Si consiglia di impostare il livello di energia al

massimo. Non allarmarsi se la resistenza superiore

non resta costantemente accesa: il suo

funzionamento è controllato da un termostato.

PIZZA

 Utilizzare una teglia in alluminio leggero,

appoggiandola sulla griglia in dotazione.

Con la leccarda si allungano i tempi di cottura

e difficilmente si ottiene una pizza croccante.

 Nel caso di pizze molto farcite è consigliabile

inserire la mozzarella a metà cottura.

Tabella cottura

Programmi Alimenti Peso

(Kg) Posizione

dei ripiani Preriscaldamento

(minuti) Temperatura

consigliata

Durata

cottura

(minuti)

Forno

Tradizionale

Anatra

Arrosto di vitello o manzo

Arrosto di maiale

Biscotti (di frolla)

Crostate

Lasagne

Agnello

Sgombro

Plum-cake

Bignè

Pan di spagna

Torte salate

0.3

0.5

1.5

200

180

190

180

170

180

170

200

65-75

70-75

70-80

15-20

30-35

35-40

50-60

30-35

40-50

30-35

20-25

30-35

Forno Dolce Torte lievitate

Crostate

Torte di frutta

Brioches

0,5

160

180

160

30-40

35-40

50-60

25-30

Forno Sopra Ritocchi di cottura - 3 o 4 15 220 -

Grill

Sogliole e seppie

Spiedini di calamari e

gamberi

Filetto di merluzzo

Verdure alla griglia

Bistecca di vitello

Cotolette

Hamburger

Sgombri

Toast

n.° 4

3 o 4

Max

8-10

6-8

10-15

15-20

7-10

15-20

2-3

Consente di programmare il forno o il grill nei

funzionamenti:

 inizio cottura ritardato con durata stabilita;

 inizio immediato con durata stabilita;

 contaminuti.

Funzione dei tasti :

: contaminuti ore, minuti

: durata cottura

: fine cottura

: commutazione manuale

: impostazione tempi indietro

: impostazione tempi avanti

Come rimettere lorologio digitale

Dopo lallacciamento alla rete o dopo una mancanza di

corrente il display lampeggia su: 0.00

 Premere contemporaneamente i tasti e e

successivamente (entro 4 secondi) con i tasti e

impostare lora esatta.

Con il tasto il tempo aumenta.

Con il tasto il tempo diminuisce.

Eventuali aggiornamenti dellora possono essere effet-

tuati in due modi:

1. Ripetere totalmente le fasi sopra descritte

2. Pigiare il tasto e successivamente con i tasti e

aggiornare lora.

Funzionamento manuale del forno

Dopo aver impostato lora, il programmatore va auto-

maticamente in posizione manuale.

Nota: Pigiare il tasto per ripristinare il funzionamento

manuale dopo ogni cottura Automatica.

Inizio cottura ritardato con durata stabilita

Va impostata la durata della cottura e lora di fine cottu-

ra. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di comando del forno sulla fun-

zione e sulla temperatura desiderata (esempio: for-

no statico, 200°C)

2. Premere il tasto e successivamente (entro 4 se-

condi) con i tasti e impostare la durata deside-

rata. Supponiamo di impostare una cottura di 30 mi-

nuti; compare: +

Rilasciando il tasto, dopo 4 secondi, ricompare lora cor-

rente con il simbolo m e la scritta auto

3. Premere il tasto e successivamente premere i ta-

sti e fino ad impostare lora di fine cottura desi-

derata, supponiamo le 13,00

4. Rilasciando il tasto sul display dopo 4 secondi com-

pare lora corrente:

La scritta auto accesa ricorda lavvenuta program-

mazione di durata e di fine cottura nella funzione

automatica. A questo punto il forno si accende auto-

maticamente alle ore 12,30 in modo da terminare

dopo 30 minuti. Quando il forno è acceso compare la

pentolina accesa m per tutta la durata della cottura. In

qualsiasi momento premendo il tasto è possibile

visualizzare la durata impostata, premendo il tasto

si visualizza lora di fine cottura.

A fine cottura suona il segnale acustico; per interrom-

perlo premere un tasto qualsiasi ad eccezione dei

tasti e .

Inizio immediato con durata stabilita

Programmando solo la durata (punti 1 e 2 del paragrafo

Inizio cottura ritardato con durata stabilita) si ha lini-

zio di cottura immediato.

Per annullare una cottura già programmata

Pigiare il tasto e con il tasto riportare il tempo a

e quindi pigiare il tasto di funzionamento manuale .

Funzione contaminuti

Nel funzionamento contaminuti viene impostato un tem-

po dal quale comincia un conto alla rovescia. Questa

funzione non controlla laccensione e lo spegnimento

del forno, emette solamente un allarme acustico a tem-

po scaduto.

Premere il tasto compare:

Quindi con i tasti e impostare il tempo desiderato

Rilasciando il tasto il tempo parte esattamente al minu-

to secondo, nel display compare lora corrente.

A fine tempo viene emesso un segnale acustico che

può essere arrestato premendo un tasto qualsiasi (esclu-

si i tasti e ) ed il simbolo si spegne.

Correzione cancellazione dei dati

 I dati impostati possono essere cambiati in qualsiasi

momento, premendo il tasto corrispondente e pre-

mendo il tasto o .

 Cancellando la durata di cottura si ha la cancella-

zione automatica anche della fine del funzionamen-

to e viceversa.

 Nel caso di funzionamento programmato, lapparec-

chio non accetta tempi di fine cottura antecedenti a

quelli di inizio cottura proposti dallapparecchio stes-

so.

Il programmmatore di cottura

elettronico

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in

conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di

sicurezza e devono essere lette attentamente.

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio non va installato allaperto,

nemmeno se lo spazio è riparato, perché è molto

pericoloso lasciarlo esposto a pioggia e temporali.

 Per movimentare lapparecchio servirsi sempre

delle apposite maniglie poste sui fianchi del forno.

 Non toccare la macchina a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Lapparecchio deve essere usato per cuocere

alimenti, solo da persone adulte e secondo le

istruzioni riportate in questo libretto.

Durante l'uso dell'apparecchio gli elementi

riscaldanti e alcune parti della porta forno

diventano molto calde. Fare attenzione a non

toccarle e tenere i bambimi a distanza.

 Evitare che il cavo di alimentazione di altri

elettrodomestici entri in contatto con parti calde del

forno.

 Non ostruire le aperture di ventilazione e di

smaltimento di calore.

 Impugnare la maniglia di apertura della porta al

centro: ai lati potrebbe essere calda.

 Utilizzare sempre guanti da forno per inserire o

estrarre recipienti.

 Non rivestire il fondo del forno con fogli di alluminio.

 Non riporre materiale infiammabile nel forno: se

lapparecchio viene messo inavvertitamente in

funzione potrebbe incendiarsi.

 Assicurarsi sempre che le manopole siano nella

posizione l/¡ quando lapparecchio non è

utilizzato.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

Contattare lAssistenza (vedi Assistenza).

 Non appoggiare oggetti pesanti sulla porta del

forno aperta.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno

essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano

essere smaltiti nel normale flusso dei rifiuti solidi

urbani. Gli apparecchi dismessi devono essere

raccolti separatamente per ottimizzare il tasso di

recupero e riciclaggio dei materiali che li

compongono ed impedire potenziali danni per la

salute e lambiente. Il simbolo del cestino barrato è

riportato su tutti i prodotti per ricordare gli obblighi

di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno

rivolgersi al servizio pubblico preposto o ai

rivenditori.

Risparmiare e rispettare lambiente

 Azionando il forno negli orari che vanno dal tardo

pomeriggio fino alle prime ore del mattino si

collabora a ridurre il carico di assorbimento delle

aziende elettriche.

 Si raccomanda di effettuare sempre le cotture al

GRILL e GRATIN a porta chiusa: sia per ottenere

migliori risultati che per un sensibile risparmio di

energia (10% circa).

 Mantenere efficienti e pulite le guarnizioni, in modo

che aderiscano bene alla porta e non procurino

dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare lapparecchio dalla

rete di alimentazione elettrica.

Pulire lapparecchio

 Le parti esterne smaltate o inox e le guarnizioni in

gomma possono essere pulite con una spugnetta

imbevuta di acqua tiepida, e sapone neutro. Se le

macchie sono difficili da asportare usare prodotti

specifici. Si consiglia di sciacquare

abbondantemente e di asciugare dopo la pulizia.

Non usare polveri abrasive o sostanze corrosive.

 Linterno del forno va pulito preferibilmente ogni

volta dopo luso, quando è ancora tiepido. Usare

acqua calda e detersivo, risciaquare e asciugare

con un panno morbido. Evitare gli abrasivi.

 Gli accessori possono essere lavati come normali

stoviglie, anche in lavastoviglie.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti

non abrasivi e asciugare con un panno morbido.

Per una pulizia più accurata è possibile smontare

la porta del forno:

1. aprire completamente

la porta (vedi figura);

2. alzare e ruotare le levette

poste sulle due cerniere

(vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola

lentamente ma non del tutto.

Poi tirare la porta verso di sé

estraendola dalle cerniere

(vedi figura).

Rimontare la porta seguendo il

procedimento in senso

contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione

attorno alla porta del forno. In caso risulti danneggiata

rivolgersi al Centro Assistenza più vicino (vedi

Assistenza). È consigliabile non usare il forno

fino allavvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga:

potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

Manutenzione e cura

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

 Il tipo di anomalia;

 Il modello della macchina (Mod.)

 Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio

Assistenza attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle

13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle

08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

FI 20.B

FI 20.B IX

FI 20 K.B

FI 20 K.B IX

FI 20 C.B IB

FI 20 C.B IX IB

FI 22 C.B IB

FI 22 C.B IX IB

FI 26 K.B

FI 26 K.B IX

FI 26 KC.B

FI 26 KC.B IX

Contents

Installation, 13-14

Positioning

Electrical connections

Data plate

Description of the appliance, 15

Overall view

Control panel

Start-up and use, 16

Starting the oven

Using the cooking timer

Cooking modes, 17-18

Cooking modes

Practical cooking advice

Cooking advice table

The electronic cooking programmer, 19

Precautions and tips, 20

General safety

Disposal

Respecting and conserving the environment

Maintenance and care, 21

Switching the appliance off

Cleaning the appliance

Cleaning the oven door

Replacing the light bulb

Assistance

Operating Instructions

OVEN

Français, 22

Espanol, 32 Portuges, 42

ES PT

Deutsch, 62

Nederlands, 52

Italiano, 1 English,12

! Before placing your new appliance into operation

please read these operating instructions carefully.

They contain important information for safe use, for

installation and for care of the appliance.

! Please keep these operating instructions for future

reference. Pass them on to possible new owners of

the appliance.

Positioning

! Keep packaging material out of the reach of

children. It can become a choking or suffocation

hazard. (see Precautions and tips).

! The appliance must be installed by a qualified

person in compliance with the instructions provided.

Incorrect installation may cause harm to persons,

animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the

appliance functions properly.

 The panels adjacent to the oven must be made of

heat-resistant material.

 Cabinets with a veneer exterior must be assembled

with glues which can withstand temperatures of up

to 100°C.

 to install the oven under the counter (see diagram)

and in a kitchen unit, the cabinet must have the

following dimensions:

! The appliance must not come into contact with

electrical parts once it has been installed.

The consumption indications on the data plate have

been calculated for this type of installation.

Ventilation

To ensure good ventilation, the back panel of the

cabinet must be removed. It is advisable to install the

oven so that it rests on two strips of wood, or on a

completely flat surface with an opening of at least 45 x

560 mm (see diagrams).

Centring and fastening

Secure the appliance to the cabinet by opening the

oven door and putting 4 screws into the 4 holes of the

outer frame.

! All parts which ensure the safe operation of the

appliance must not be removable without the aid of a

tool.

Installation

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.

DATA PLATE

Dim ensions

width cm 43.5

height cm 32

depth cm 43,5

Volume lt. 60

Dim ensions

(models with self-

cleaning panels)

width cm 43.5

height cm 32

depth cm 40

Volume (models

with self-cleaning

panels)

lt. 56

Electrical

connections

voltage: 220-230V ~ 50/60 Hz or

50Hz (see data plate)

maximum power absorbed 2250W

Directive 2002/40/EC on the label

of electric ovens.

Standard EN 50304

ENERGY LABEL Energy consumption Class

certification Natural convection

heating mode: Convection

mode.

This appliance conforms to the

following European Economic

Community directives:

- 73/23/EEC of 19/02/73 (Low

Voltage) and subsequent

amendments;

-89/336/EEC of 03/05/89

(Electromagnetic Compatibility) and

subsequent amendments;

- 93/68/EEC of 22/07/93 and

subsequent amendments.

- 2002/96/EC

Electrical connections

! Ovens equipped with a three-pole power supply

cable are designed to operate with alternating current

at the voltage and frequency indicated on the data

plate located on the appliance (see below).

Fitting the power supply cable

1. Open the terminal

board by inserting a

screwdriver into the side

tabs of the cover. Use

the screwdriver as a

lever by pushing it down

to open the cover (see

diagram).

2. Install the power

supply cable by

loosening the cable

clamp screw and the

three wire contact

screws L-N- . Connect

the wires to the

corresponding

terminals: the Blue wire

to the terminal marked

(N), the Brown wire to

the terminal marked (L) and the Yellow Green wire

to the terminal marked (see diagram).

3. Secure the cable by fastening the clamp screw.

4. Close the cover of the terminal board.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load

indicated on the data plate (see side).

The appliance must be directly connected to the

mains using an omnipolar circuit-breaker with a

minimum contact opening of 3 mm installed between

the appliance and the mains, suitable for the load

indicated and complying with current electrical

regulations (the earthing wire must not be interrupted

by the circuit-breaker). The supply cable must not

come into contact with surfaces with temperatures

higher than 50°C.

! The installer must ensure that the correct electrical

connection has been made and that it is compliant

with safety regulations.

Before connecting to the power supply, make sure that:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of

the appliance, which is indicated on the data plate

(see below).

 The voltage must be in the range between the

values indicated on the data plate (see below).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the

plug, ask an authorised technician to replace it. Do

not use extension cords or multiple sockets.

! Once the appliance has been installed, the power

supply cable and the electrical socket must be easily

accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should

these safety measures not be observed.

N L

Control panel

GRILL

DRIPPING PAN

GUIDES for the

sliding racks

Description of the appliance

Overall view

Control panel

position 5

position 4

position 3

position 2

position 1

* Only on certain models

SELECTOR

Knob

THERMOSTAT

Knob

Indicator light

THERMOSTAT

SELECTOR

Knob

THERMOSTAT

Knob

Indicator light

THERMOSTAT

COOKING TIMER*

Knob

SELECTOR

Knob

THERMOSTAT

Knob

Indicator light

THERMOSTAT

ELECTRONIC

programmer*

! The first time you use your appliance, heat the empty

oven with its door closed at its maximum temperature

for at least half an hour. Ensure that the room is well

ventilated before switching the oven off and opening

the oven door. The appliance may produce a slightly

unpleasant odour caused by the burning away of

protective substances used during the manufacturing

process.

Starting the oven

1. Select the desired cooking mode by turning the

SELECTOR knob.

2. Select the desired temperature with the

THERMOSTAT knob. See the Cooking advice table for

cooking modes and the suggested cooking

temperatures (see Cooking Modes).

3. When preheating is finished, the THERMOSTAT

indicator light will stay on: place the food in the oven.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR

knob.

- change the temperature by turning the

THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the

0 position.

! Should the appliance be equipped with an electronic

programmer, to use the electric oven, just press

button (the symbol m will appear on the display)

before selecting the desired cooking function.

! Never put objects directly on the oven bottom to

avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the

oven, some models are fitted with a cooling fan that

blows out air between the control panel and the oven

door.

! Once the cooking has been completed, the cooling

fan remains on until the oven has cooled down

sufficiently.

Oven light

It goes on when selecting with the SELECTOR

knob. It stays on when a cooking mode is selected.

Using the cooking timer*

1. To set the buzzer, turn the COOKING TIMER knob

clockwise almost one complete revolution.

2. Turn the knob anticlockwise to set the desired time:

align the minutes shown on the COOKING TIMER

knob with the indicator on the control panel.

3. When the selected time has elapsed, a buzzer

sounds and the oven turns off.

4. When the oven is off the cooking timer can be used

as a normal timer.

! To use the oven manually, in other words when you

do not wish to use the end of cooking timer, turn the

COOKING TIMER knob until it reaches the 9 symbol.

Start-up and use

* Only on certain models

Cooking modes

! A temperature value can be set for all cooking

modes between 60°C and MAX, except for the GRILL

programme, for which only the MAX power level is

recommended.

TRADITIONAL OVEN mode

Both the top and bottom heating elements will come

on. With this traditional cooking mode, it is best to use

one cooking rack only; if more than one rack is used,

the heat will be distributed unevenly.

BAKING mode

The lower heating element comes on. This mode may

be used in cooking temperature sensitive foods,

especially pies, which need to rise and so should be

heated from below.

TOP OVEN mode

The top heating element comes on. This mode can be

used to brown food at the end of cooking.

GRILL mode

The top heating element comes on. The extremely

high and direct temperature of the grill makes it

possible to brown the surface of meats and roasts

while locking in the juices to keep them tender. The

grill is also highly recommended for dishes that

require a high surface temperature: such as beef

steaks, veal, rib steak, fillets, hamburgers etc...

Always cook in this mode with the oven door closed.

Cooking modes

Practical cooking advice

! In the GRILL cooking mode, place the dripping pan

in position 1 to collect cooking residues (fat and/or

grease).

GRILL

 Insert the rack in position 3 or 4. Place the food in

the centre of the rack.

 We recommend that you set the maximum power

level. The top heating element is regulated by a

thermostat and may not always be on.

PIZZA

 Use a light aluminium pizza pan. Place it on the

rack provided.

For a crispy crust, do not use the dripping pan

(prevents crust from forming by extending cooking

time).

 If the pizza has a lot of toppings, we recommend

adding the mozzarella cheese on top of the pizza

halfway through the cooking process.

Cooking advice table

Cooking modes Foods Weight

(in kg) Rack position Pre-heating time (min) Recommende-

d temperature Cooking time

(minutes)

Traditional oven

Duck

Roast veal or beef

Pork roast

Biscuits (short pastry)

Tarts

Lasagne

Lamb

Mackerel

Plum cake

Cream puffs

Sponge cake

Savoury pies

0.3

0.5

1.5

200

180

190

180

170

180

170

200

65-75

70-75

70-80

15-20

30-35

35-40

50-60

30-35

40-50

30-35

20-25

30-35

Pastry Mode Leavened cakes

Tarts

Fruit cakes

Brioches

0,5

160

180

160

30-40

35-40

50-60

25-30

Top oven Browning food to perfect

cooking - 3 or 4 15 220 -

Grill

Soles and cuttlefish

Squid and prawn kebabs

Cod filet

Grilled vegetables

Veal steak

Cutlets

Hamburgers

Mackerels

Toast

n.° 4

3 or 4

Max

8-10

6-8

10-15

15-20

7-10

15-20

2-3

The electronic cooking

programmer

This feature allows you to program the oven or the grill

as follows:

 delayed cooking time for a specified period;

 immediate start for a specified period;

 timer.

Button Functions:

: Timer with hours and minutes;

: cooking time;

: end cooking time;

: Manual change;

: set cooking time (to count down);

: set cooking time (to start from zero)

How to reset the digital clock

After the appliance has been connected to the power

supply, or after a power cut, the clock display will

automatically reset to 0:00 and begin to blink.

 Press the and buttons consecutively and

then reset the time (within 4 seconds) using the

and buttons.

The button advances the hours.

The button decreases the hours.

The time can also be changed in the following two

ways:

1. Repeat all of the steps above.

2. Press the button, and then use the and

buttons to reset the time.

Manual operation of the oven

Once the time has been set, the programmer

automatically switches to manual mode.

Note: Press the button to restore the manual mode

after every Automatic cooking session.

Delayed cooking time for a specified period

The total cooking time as well as the time at which the

cooking will finish must be set. If we assume that the

time display reads10:00:

1. Turn the oven control knob to the setting and tempe-

rature desired (example: static oven mode at 200°C).

2. Press the button and then set the cooking time

(within four seconds) using the and buttons.

Supposing the cooking time is set to 30 minutes, the

display will read as follows:

Release the button, and within 4 seconds, the current time

will reappear with the symbol along with the word m auto

3. Press the button and then use the and

buttons to set the time for when the cooking program

should end. Let us imagine this time to be 1:00 p.m.

4. After the button has been released, the current time

will be displayed after approximately 4 seconds:

When auto is on, it indicates that the length of

cooking time and the time it is due to finish have been

programmed in automatic mode. At this point, the

oven will turn on automatically at 12:30 and turn off

after 30 minutes. When the oven is turned on, the

symbol m will be displayed for the entire cooking time.

The cooking duration can be displayed at any time by

pressing the button , and the time it is due to finish

may be displayed by pressing the button .

Once cooking is completed, the timer will ring; to turn

it off, simply press any button except the and

buttons.

Immediate start for a specified period

By programming just the duration (points 1 and 2 of the

Delayed cooking time for specified period section),

cooking will begin immediately.

To cancel a cooking schedule already programmed

Press the button, and use the button to set the

time to: ,

then press the manual cooking mode button .

Timer Feature

The timer feature allows you to enter a specific amount

of time and begins to count down. This feature does not

turn the oven on or off; it merely sounds when the time

has elapsed.

When the button has been pressed, the display will

read as follows: ,

Then use the and buttons to set the desired time.

As soon as the button has been released, the timer will

start to count down and the current time will be

displayed. .

After the time has expired, an audible signal will be

emitted, which can be turned off by pressing any button

(except the and buttons). At this point the symbol

will also turn off.

Correction/Cancellation of data

 The data entered can be changed at any time by

pressing the corresponding button and the or

buttons.

 When the data for the cooking duration is cancelled,

the data for the time cooking is due to end is also

cancelled automatically, and vice versa.

 If the oven has already been programmed, it will not

accept times for the end of cooking which are before

the start of the programmed cooking process.

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The

following warnings are provided for safety reasons

and must be read carefully.

General safety

 The appliance was designed for domestic use

inside the home and is not intended for commercial

or industrial use.

 The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave

the appliance exposed to rain and storms.

 When handling the appliance, always use the

handles provided on the sides of the oven.

 Do not touch the appliance with bare feet or with

wet or moist hands and feet.

 The appliance must be used to cook food by adults

only and according to the instructions in this

manual.

When the appliance is in use, the heating

elements and some parts of the oven door

become extremely hot. Make sure you don't

touch them and keep children well away.

 Ensure that the power supply cable of other

electrical appliances does not come into contact

with the hot parts of the oven.

 The openings used for ventilation and dispersion of

heat must never be covered.

 Always grip the oven door handle in the centre: the

ends may be hot.

 Always use oven gloves to place cookware in the

oven or when removing it.

 Do not use aluminium foil to line the bottom of the

oven.

 Do not place flammable materials in the oven: if the

appliance is switched on by mistake, it could catch

fire.

 Always make sure the knobs are in the l/¡

position when the appliance is not in use.

 When unplugging the appliance always pull the

plug from the mains socket, do not pull on the

cable.

 Never carry out any cleaning or maintenance work

without having unplugged the plug from the mains.

 In the case of a malfunction, under no

circumstances should you attempt to repair the

appliance yourself. Repairs carried out by

inexperienced persons may cause injury or further

malfunctioning of the appliance. Contact a Service

Centre (see Assistance).

 Do not rest heavy objects on the open oven door.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling

purposes. Observe existing legislation when

disposing of the old appliance.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE),

requires that old household electrical appliances

must not be disposed of in the normal unsorted

municipal waste stream. Old appliances must be

collected separately in order to optimise the

recovery and recycling of the materials they contain

and reduce the impact on human health and the

environment. The crossed out wheeled bin

symbol on the product reminds you of your

obligation, that when you dispose of the appliance

it must be separately collected.

Consumers should contact their local authority or

retailer for information concerning the correct

disposal of their old appliance.

Respecting and conserving the

environment

 By using the appliance in the hours between late

afternoon and early morning, you can help reduce

the work load placed on electrical companies.

 Always keep the oven door closed when using the

GRILL and GRATIN mode to attain best results and

to save energy (approximately 10%).

 Regularly check the door seals and wipe clean to

ensure they are free of debris so that they stick

properly to the door and do not allow heat to

disperse.

Switching the appliance off

Disconnect your appliance from the electricity supply

before carrying out any work on it.

Cleaning the appliance

 The stainless-steel or enamel-coated external parts

as well as the rubber seals may be cleaned using a

sponge that has been soaked in lukewarm water

and neutral soap. If these stains are difficult to

remove, use only specialised products. After

cleaning, rinse and dry thoroughly. Do not use

abrasive powders or corrosive substances.

 Ideally, the inside of the oven should be cleaned

after each use, when it is still lukewarm. Use hot

water and detergent, rinse and dry with a soft cloth.

Do not use abrasive products.

 The accessories can be washed like everyday

crockery (even in your dishwasher).

Cleaning the oven door

Clean the glass door using non-abrasive products and

sponges and dry it with a soft cloth.

To clean more thoroughly, you can remove the oven

door.

1. Open the oven door fully

(see diagram)

2. Lift up and turn the small

levers located on the two

hinges (see diagram)

3. Grip the door on the two

external sides and close it

approximately half way. Then

pull the door towards you lifting

it out of its seat (see diagram).

To replace the door, reverse

this sequence.

Inspecting the seals

Check the door seals around the oven periodically. If

the seals are damaged, please contact your nearest

After-sales Service Centre (see Assistance). We

recommend not using the oven until the seals have

been replaced.

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar

one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

Assistance

Communicating:

 appliance model (Mod.)

 serial number (S/N)

This information is found on the data plate located on

the appliance and/or on the packaging.

Maintenance and care

FI 20.B

FI 20.B IX

FI 20 K.B

FI 20 K.B IX

FI 20 C.B IB

FI 20 C.B IX IB

FI 22 C.B IB

FI 22 C.B IX IB

FI 26 K.B

FI 26 K.B IX

FI 26 KC.B

FI 26 KC.B IX

Sommaire

Installation, 23-24

Positionnement

Raccordement électrique

Plaquette signalétique

Description de lappareil, 25

Vue densemble

Tableau de bord

Mise en marche et utilisation, 26

Mise en marche du four

Utiliser le programmateur fin de cuisson

Programmes, 27-28

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Le programmateur de cuisson

électronique, 29

Précautions et conseils, 30

Sécurité générale

Mise au rebut

Economies et respect de lenvironnement

Nettoyage et entretien, 31

Mise hors tension

Nettoyage de lappareil

Nettoyage de la porte

Remplacement de lampoule déclairage

Assistance

Mode demploi

FOUR

Français, 22

Espanol, 32 Portuges, 42

ES PT

Deutsch, 62

Nederlands, 52

Italiano, 1 English,12

IT GB FR

! Conservez ce mode demploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de

déménagement, veillez à ce quil suive lappareil pour

informer le nouveau propriétaire sur son fonctionnement

et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles

contiennent des conseils importants sur linstallation,

lutilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants,

il faut les mettre au rebut en respectant la

réglementation sur le tri sélectif des déchets (voir

Précautions et conseils).

! Linstallation doit être effectuée par un professionnel

du secteur conformément aux instructions du fabricant.

Une mauvaise installation peut causer des dommages

à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de lappareil, il

faut que le meuble possède des caractéristiques bien

précises :

 les panneaux adjacents doivent être fabriqués dans

un matériau résistant à la chaleur ;

 dans le cas notamment de meubles plaqués bois, il

faut que les colles résistent à une température de

100°C ;

 la cavité du meuble pour encastrement du four, tant

sous plan ( ) quen colonne, doit avoir lesvoir figure

dimensions suivantes :

! Après encastrement de lappareil, il ne doit plus y

avoir possibilité de contact avec les parties électrifiées.

Les déclarations de consommation indiquées sur

létiquette des caractéristiques ont été mesurées pour

ce type dinstallation

Aération

Pour garantir une bonne aération, la cavité

dencastrement doit être dépourvue de paroi arrière. Il

est conseillé dinstaller le four de manière à ce quil

repose sur deux cales en bois ou bien sur un plan

dappui continu qui ait une découpe dau moins 45 x

560 mm (voir figures).

Centrage et fixation

Pour fixer lappareil au meuble : ouvrez la porte du

four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées

quavec laide dun outil.

Raccordement électrique

! Les fours munis dun câble dalimentation tripolaire

sont prévus pour un fonctionnement au courant

alternatif à la tension et à la fréquence indiquées sur

la plaquette signalétique (voir ci-dessous).

Installation

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.

PLAQUETTE SIGNALETIQUE

Dimensions

largeur cm 43,5

hauteur cm 32

profondeur cm 43,5

Volume l 60

Dimensions

(modèles avec

panneaux

autonettoyants)

largeur cm 43,5

hauteur cm 32

profondeur cm 40

Volume (modèles

avec panneaux

autonettoyants)

l 56

Raccordements

électriques

tension 220-230V ~ 50/60Hz ou

50Hz (voir plaquette signalétique)

puissance maxi. absorbée 2250W

Directive 2002/40/CE sur l'étiquette

des fours électriques

Norme EN 50304

ETIQUETTE

ENERGIE Consommation énergie déclarée

pour Classe convection naturelle

fonction four : Tradition

Cet appareil est conforme aux

Directives Communautaires

suivantes :

73/23/CEE du 19/02/73 (Basse

Tension) et modifications

successives

-89/336/CEE du 03/05/89

(Compatibilité électromagnétique)

et modifications successives

-93/68/CEE du 22/07/93 et

modiﬁcations successives

-2002/96/EC

Montage du câble dalimentation

1. Pour ouvrir le bornier,

faites pression à laide

dun tournevis sur les

languettes latérales du

couvercle : tirez et ouvrez

le couvercle (voir figure).

2. Montage du câble

dalimentation : dévissez

la vis du serre-câble ainsi

que les trois vis des

contacts L-N- puis

fixez les fils sous les

têtes de vis en

respectant les couleurs

Bleu (N) Marron (L)

Jaune-Vert (voir

figure).

3. Fixez le câble dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

Branchement du câble dalimentation au réseau

électrique

Montez sur le câble une prise normalisée pour la

charge indiquée sur létiquette des caractéristiques

(voir ci-contre).

En cas de raccordement direct au réseau, il faut

intercaler entre lappareil et le réseau un interrupteur à

coupure omnipolaire ayant au moins 3 mm décartement

entre les contacts dimensionné à la charge et conforme

aux normes en vigueur (le fil de terre ne doit pas être

interrompu par linterrupteur). Le câble dalimentation ne

doit atteindre, en aucun point, des températures

dépassant de 50°C la température ambiante.

! Linstallateur est responsable du bon raccordement

électrique de lappareil et du respect des normes de

sécurité.

Avant de procéder au branchement, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;

 la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette

signalétique (voir ci-dessous);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique (voir

ci-dessous);

 la prise est bien compatible avec la fiche de

lappareil. Si ce nest pas le cas, remplacez la prise

ou la fiche, nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et

la prise de courant doivent être facilement

accessibles

! Le câble ne doit être ni plié ni excessivement

écrasé.

! Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir

Assistance).

! Nous déclinons toute responsabilité en cas de

non respect des normes énumérées ci-dessus.

N L

Tableau de bord

Support GRILLE

Support LECHEFRITE

GLISSIERES

de coulissement

Description de lappareil

Vue densemble

Tableau de bord

niveau 5

niveau 4

niveau 3

niveau 2

niveau 1

* Nexiste que sur certains modèles

Bouton

PROGRAMMATEUR FIN DE CUISSON*

Programmateur

ELECTRONIQUE*

Bouton

PROGRAMMES

Bouton

THERMOSTAT

Voyant

THERMOSTAT

Bouton

PROGRAMMES

Bouton

THERMOSTAT

Voyant

THERMOSTAT

Bouton

PROGRAMMES

Bouton

THERMOSTAT

Voyant

THERMOSTAT

! Lors de son premier allumage, faites fonctionner le

four à vide, porte fermée, pendant au moins une heure

en réglant la température à son maximum. Puis

éteignez-le, ouvrez la porte et aérez la pièce. Lodeur

qui se dégage est due à lévaporation des produits

utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera

dans vos cuissons en vous indiquant notamment les

températures conseillées pour chacune delles (voir

Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à laide du bouton

PROGRAMMES;

- modifier la température à laide du bouton

THERMOSTAT;

- interrompre la cuisson en ramenant le bouton

PROGRAMMES sur 0.

! Pour utiliser le four électrique équipant les appareils

dotés de programmateur électronique, appuyez sur la

touche (affichage du symbole m) avant de

sélectionner la fonction de cuisson désirée.

! Ne posez jamais dobjets à même la sole du four,

vous pourriez abîmer lémail.

! Placez toujours vos plats sur la grille fournie avec

lappareil.

Système de refroidissement

Pour obtenir un abaissement des températures

extérieures, certains modèles sont équipés dun

système de refroidissement. Ce dernier souffle de lair

à lextérieur par une fente située entre le tableau de

bord et la porte du four.

! Le ventilateur continue à tourner après larrêt du four

jusquà ce que ce dernier se soit suffisamment

refroidi.

Eclairage du four

Pour lallumer, sélectionnez à laide du bouton

PROGRAMMES La lampe reste allumée quand vous

sélectionnez un programme de cuisson.

Utiliser le programmateur fin de cuisson*

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton

PROGRAMMATEUR FIN DE CUISSON dans le sens

des aiguilles d'une montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le

bouton PROGRAMMATEUR FIN DE CUISSON en face

du repère fixe du tableau de bord.

3. Une fois le temps écoulé, un signal sonore retentit

et le four s'éteint.

4. Quand le four est éteint, le programmateur fin de

cuisson peut être utilisé comme une simple minuterie.

! Pour utiliser le four en fonctionnement manuel, c'est-

à-dire sans programmateur fin de cuisson, amenez le

bouton PROGRAMMATEUR FIN DE CUISSON en face

du symbole .9

Mise en marche et

utilisation

* Nexiste que sur certains modèles

Programmes de cuisson

! Pour tous les programmes vous pouvez sélectionner

une température comprise entre 60°C et MAX., sauf

pour le programme GRIL, pour lequel il est préconisé

de sélectionner MAX.

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole.

Pour cette cuisson traditionnelle mieux vaut cuire sur

un seul niveau : la cuisson sur plusieurs niveaux

entraînerait une mauvaise distribution de la chaleur.

Programme CHALEUR PÂTISSERIE

Lélément chauffant inférieur est branché. Cette

fonction est particulièrement indiquée pour la cuisson

de mets délicats comme les gâteaux levés, par

exemple, qui exigent davantage de chaleur provenant

de la sole.

Programme CHALEUR VOUTE

Lélément chauffant supérieur est branché. Cette

fonction est conseillée pour parfaire la cuisson des

aliments.

Programme GRIL

Lélément chauffant supérieur est branché. La

température élevée et directe du gril permet de saisir

laliment en surface pour quil ne perde pas son jus et

reste tendre à souhait. La cuisson au gril est

particulièrement recommandée pour les plats qui

exigent une température élevée à leur surface : côtes

de veau et de buf, entrecôtes, filet, hamburgers,

etc... Cuisson porte du four fermée.

Programmes

Conseils de cuisson

! En cas de cuisson en mode GRIL, placez la

lèchefrite au gradin 1 pour récupérer les jus de

cuisson.

GRIL

 Placez la grille au gradin 3 ou 4, enfournez vos

plats au milieu de la grille.

 Nous conseillons de sélectionner le niveau

dénergie maximum. Ne vous inquiétez pas si la

résistance de voûte nest pas allumée en

permanence: son fonctionnement est contrôlé par

un thermostat.

PIZZA

 Utilisez un plat en aluminium léger et enfournez-le

sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le

temps de cuisson et obtiendrez difficilement une

pizza croustillante.

 Si vos pizzas sont bien garnies, najoutez la

mozzarelle quà mi-cuisson.

Tableau de cuisson

Programmes Aliments Poids

(Kg) Niveau

enfournement Préchauffage (minutes) Température

préconisée

Durée

cuisson

(minutes)

Four Traditionnel

Canard

Rôti de veau ou de buf

Rôti de porc

Biscuits (pâte brisée)

Tartes

Lasagnes

Agneau

Maquereau

Cake aux fruits

Petits choux

Génoise

Tartes salées

0.3

0.5

1.5

200

180

190

180

170

180

170

200

65-75

70-75

70-80

15-20

30-35

35-40

50-60

30-35

40-50

30-35

20-25

30-35

Four Pâtisserie Gâteaux levés

Tartes

Tarte aux fruits

Brioches

0,5

160

180

160

30-40

35-40

50-60

25-30

Chaleur voûte Pour parfaire la cuisson - 3 ou 4 15 220 -

Grill

Soles et seiches

Brochettes de calmars et de

crevettes

Tranches de colin

Légumes grillés

Steaks de veau

Côtelettes

Hamburgers

Maquereaux

Croque-monsieur

n.° 4

3 ou 4

Max

8-10

6-8

10-15

15-20

7-10

15-20

2-3

Le programmateur de

cuisson électronique

Il permet de programmer le four ou le gril comme suit:

 départ cuisson différé avec durée établie;

 départ immédiat avec durée établie;

 minuteur.

Fonction des touches :

: minuteur heures, minutes

: durée cuisson

: fin de cuisson

: commutation manuelle

: sélection temps à rebours

: sélection temps en avant

Comment remettre à lheure lhorloge digitale

Après raccordement à la ligne ou après une coupure

de courant, lafficheur clignote sur : 0.00

 Appuyez simultanément sur les touches et

puis, dans les 4 secondes qui suivent, remettez

lheure exacte à laide des touches et .

La touche sert à augmenter le temps.

La touche sert à diminuer le temps.

Toute mise à lheure peut être effectuée de deux façons

différentes:

1. Refaire complètement les opérations

susmentionnées

2. Appuyez sur la touche puis sur les touches et

pour remettre lheure exacte.

Fonctionnement manuel du four

Après la sélection de lheure, le programmateur va

automatiquement sur la position manuelle.

Rappel : Appuyez sur la touche pour rétablir le

fonctionnement manuel après chaque cuisson

Automatique.

Départ cuisson différé avec durée établie

Il faut sélectionner la durée et lheure de fin de cuisson.

Supposons que lafficheur indique 10 heures

1. Tournez les manettes de commande du four sur la

température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche puis, (dans les 4 secondes

qui suivent) programmez à laide des touches et

et la durée désirée. Supposons une sélection de

cuisson de 30 minutes; il y a affichage de:

En lâchant la touche, au bout de 4 secondes, lheure

courante réapparaît avec le symbole m et linscription

auto

3. Appuyez sur la touche puis sur les touches et

jusquà la sélection de lheure de fin de cuisson

désirée, supposons que ce soit 13 heures

4. En lâchant la touche, lafficheur indique au bout de

4 secondes lheure courante:

Linscription auto allumée rappelle quil y a

programmation de la durée et de lheure de fin de

cuisson en automatique. Le four sallume alors

automatiquement à 12h30 pour séteindre 30 minutes

après. Quand le four est allumé, la casserole allumée

m apparaît pendant toute la durée de cuisson. En

appuyant sur la touche à nimporte quel moment,

vous pouvez afficher la durée programmée, en

appuyant sur la touche vous pouvez afficher

lheure de fin de cuisson.

En fin de cuisson un signal acoustique retentit, pour

linterrompre appuyez sur une touche quelconque

sauf sur et .

Départ immédiat avec durée établie

En ne programmant que la durée (points 1 et 2 du

paragraphe Départ de cuisson différé avec durée

établie) la cuisson démarre aussitôt.

Pour annuler une cuisson déjà programmée

Appuyez sur la touche et à laide de la touche

ramenez le temps à ,

puis appuyez sur la touche de fonctionnement manuel .

Fonction minuterie

Le fonctionnement de la minuterie prévoit la sélection

dun temps dont le décompte se fait au compte à

rebours. Cette fonction ne contrôle ni lallumage ni larrêt

du four, un signal sonore retentit une fois le temps

écoulé.

Appuyez sur la touche il y a affichage de :

A laide des touches et sélectionnez enfin le temps

désiré

En lâchant la touche le temps commence

immédiatement à courir, lafficheur indique lheure

courante. .

Une fois le temps écoulé, un signal acoustique retentit,

pour larrêter appuyez sur une touche quelconque (sauf

sur les touches et ), le symbole séteint.

Correction effacement des données

 Les données sélectionnées peuvent être modifiées

à tout moment, en appuyant tout simplement sur la

touche correspondante et sur la touche ou .

 En effaçant la durée de cuisson, il y a aussi

effacement automatique de la fin du fonctionnement

et vice versa.

 En cas de fonctionnement programmé, lappareil

naccepte pas des temps de fin de cuisson

antécédents à ceux du départ de cuisson proposés

par lappareil.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils

sont fournis pour des raisons de sécurité et doivent

être lus attentivement.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très

dangereux de le laisser exposé à la pluie et aux

orages.

 Pour déplacer lappareil, servez-vous des poignées

prévues à cet effet sur les côtés du four.

 Ne touchez pas à lappareil pieds nus ou si vos

mains ou pieds sont mouillés ou humides

 Cet appareil qui sert à cuire des aliments ne doit

être utilisé que par des adultes conformément aux

instructions du mode demploi.

En cours de fonctionnement, les éléments

chauffants et certaines parties du four

deviennent très chaudes. Attention à ne pas les

toucher et à garder les enfants à distance.

 Evitez que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes du

four.

 Les orifices ou les fentes daération ou dévacuation

de la chaleur ne doivent pas être bouchés

 Saisissez toujours la poignée en son milieu : elle

risque dêtre très chaude à ses extrémités.

 Utilisez toujours des gants de protection pour

enfourner ou sortir des plats du four.

 Ne tapissez jamais la sole du four de papier

aluminium.

 Ne rangez pas de matériel inflammable à lintérieur

du four: si lappareil était par inadvertance mis en

marche, il pourrait prendre feu.

 Contrôlez toujours que les manettes sont bien dans

la position l/¡ quand lappareil nest pas utilisé.

 Ne tirez surtout pas sur le câble pour débrancher la

fiche de la prise de courant.

 Neffectuez aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la

fiche de la prise de courant.

 En cas de panne, nessayez en aucun cas

daccéder aux mécanismes internes pour tenter de

réparer lappareil. Contactez le service

dAssistance (voir Assistance).

 Ne posez pas dobjets lourds sur la porte du four

ouverte.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages

pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et

Electroniques (DEEE), exige que les appareils

ménagers usagés ne soient pas jetés dans le flux

normal des déchets municipaux. Les appareils

usagés doivent être collectés séparément afin

doptimiser le taux de récupération et le recyclage

des matériaux qui les composent et réduire limpact

sur la santé humaine et lenvironnement. Le

symbole de la poubelle barrée est apposée sur

tous les produits pour rappeler les obligations de

collecte séparée.

Les consommateurs devront contacter les autorités

locales ou leur revendeur concernant la démarche

à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de

lenvironnement

 Pour faire des économies délectricité, utilisez

autant que possible votre four pendant les heures

creuses surtout pour le nettoyage pyrolyse.

 Pour vos cuissons au GRILL et GRATIN, nous vous

conseillons de garder la porte du four fermée: Vous

obtiendrez de meilleurs résultats tout en faisant de

sensibles économies dénergie (10% environ).

 Gardez toujours les joints propres et en bon état

pour quils adhèrent bien à la porte et ne causent

pas de déperditions de chaleur.

Contrôle des joints

Contrôlez périodiquement létat du joint autour de la

porte du four. Sil est abîmé, adressez-vous au service

après-vente le plus proche de votre domicile (voir

Assistance). Mieux vaut ne pas utiliser le four tant quil

nest pas réparé.

Remplacement de lampoule déclairage

Pour changer lampoule déclairage du four :

1. Dévissez le couvercle en verre du boîtier de la

lampe.

2. Dévissez lampoule et remplacez-la par une autre

de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Assistance

Indiquez-lui :

 le modèle de votre appareil (Mod.)

 son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique

apposée sur votre appareil et/ou sur son emballage.

Mise hors tension

Avant toute opération de nettoyage ou dentretien

coupez lalimentation électrique de lappareil.

Nettoyage de lappareil

 Nettoyez lextérieur émaillé ou inox et les joints en

caoutchouc à laide dune éponge imbibée deau

tiède additionnée de savon neutre Si les taches

sont difficiles à enlever, utilisez des produits

spéciaux. Il est conseillé de rincer abondamment et

dessuyer après le nettoyage. Nutilisez ni poudres

abrasives ni produits corrosifs.

 Nettoyez lenceinte du four après toute utilisation,

quand il est encore tiède. Utilisez de leau chaude

et du détergent, rincez et séchez avec un chiffon

doux. Evitez tout produit abrasif.

 Les accessoires peuvent être lavés comme de la

vaisselle courante y compris en lave-vaisselle.

Nettoyage de la porte

Nettoyez la vitre de la porte à laide déponges et de

produits non abrasifs et séchez avec un chiffon doux.

Pour nettoyer plus à fond, vous pouvez déposer la

porte du four :

1. ouvrez complètement la

porte (voir figure);

2. soulevez et faites pivoter

les leviers situés sur les deux

charnières (voir figure);

3. saisissez la porte par les

côtés, refermez-la lentement

mais pas complètement. Puis

tirez la porte vers vous en la

dégageant de ses charnières

(voir figure).

Remontez la porte en refaisant

en sens inverse les mêmes

opérations.

Nettoyage et entretien

FI 20.B

FI 20.B IX

FI 20 K.B

FI 20 K.B IX

FI 20 C.B IB

FI 20 C.B IX IB

FI 22 C.B IB

FI 22 C.B IX IB

FI 26 K.B

FI 26 K.B IX

FI 26 KC.B

FI 26 KC.B IX

Sumario

Instalación, 33-34

Colocación

Conexión eléctrica

Placa de características

Descripción del aparato, 35

Vista de conjunto

Panel de control

Puesta en marcha y uso, 36

Poner en funcionamiento el horno

Utilice el temporizador de fin de la cocción

Programas, 37-38

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

El programador de cocción electrónico,

Precauciones y consejos, 40

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 41

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Asistencia

Manual de

instrucciones

HORNO

Français, 22

Espanol, 32 Portuges, 42

Deutsch, 62

Nederlands, 52

Italiano, 1 English,12

IT GB FR

! Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, de

cesión o de mudanza, verifique que permanezca junto

al aparato para informar al nuevo propietario sobre su

funcionamiento y sobre las advertencias

correspondientes.

! Lea atentamente las instrucciones: contienen importante

información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se

deben eliminar según las normas para la recolección

de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas

instrucciones y por personal profesionalmente

calificado. Una instalación incorrecta puede producir

daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato

es necesario que el mueble tenga las características

adecuadas:

 los paneles adyacentes al horno deben ser de

materiales resistentes al calor;

 en el caso de muebles de madera chapeada, las

colas deben ser resistentes a una temperatura de

100°C;

 para empotrar el horno, tanto cuando se instala

bajo encimera ( ) como en columna, elver la figura

mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir

contactos con las partes eléctricas.

El consumo declarado en la placa de características

fue medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario

eliminar la pared posterior del hueco para el horno. Es

preferible instalar el horno apoyado sobre dos listeles

de madera o sobre una superficie continua que tenga

una abertura de 45 x 560 mm. como mínimo (ver las

figuras).

Centrado y fijación

Para fijar el aparato al mueble: abra la puerta del

horno y enrosque 4 tornillos para madera en los 4

orificios del marco.

! Todas las partes que garantizan la protección se

deben fijar de modo tal que no puedan ser quitadas

sin la ayuda de una herramienta.

Conexión eléctrica

! Los hornos dotados de cable de alimentación

tripolar, están fabricados para funcionar con corriente

alterna a la tensión y frecuencia indicadas en la placa

de características (ver a continuación).

Instalación

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.

Produktspecifikationer

Varumärke:	Indesit
Kategori:	Ugn
Modell:	FI 20 C.B IB IX
Färg på produkten:	Zwart
Vikt:	7300 g
Bredd:	562.4 mm
Djup:	56.2 mm
Höjd:	352.6 mm
Förpackningens vikt:	11200 g
Förpackningens bredd:	672 mm
Djuppackning:	249 mm
Förpackningshöjd:	517 mm
LED-indikatorer:	Ja
Skärm diagonal:	23.6 "
Upplösning:	1920 x 1080 Pixels
Monteringsmetod:	Vrijstaand/aan muur gemonteerd
Typ av strömkälla:	DC
Betraktningsvinkel, horisontell:	170 °
Betraktningsvinkel, vertikal:	160 °
Typiskt kontrastförhållande:	20000000:1
Ljusstyrka:	300 cd/m²
Inkluderar AC-adapter:	Ja
Frekvensområde horisontellt:	24 - 83 kHz
Frekvensområde vertikalt:	50 - 75 Hz
Antal USB 2.0-portar:	1
VGA (D-Sub) port(ar):	1
Antal HDMI-portar:	1
Kompositvideoingång:	2
Monteringsalternativ för kabellås:	Ja
Kabellåsspårtyp:	Kensington
Inbyggda högtalare:	Ja
Antal inbyggda högtalare:	2
Strömförbrukning (i standby):	0.5 W
Certifiering:	CB, CE, FCC, BSMI , RoHS, WEEE, REACH
Display, antal färger:	16.78 miljoen kleuren
Strömförbrukning (när avstängd):	0.5 W
Anslutning för nätadapter:	Ja
HDMI-version:	1.4
Respons tid:	3 ms
Pixelpitch:	0.272 x 0.272 mm
VESA montering:	Ja
Panelmonteringsgränssnitt:	75 x 75, 100 x 100 mm
DVI-D-portar:	1
Energiförbrukning (HDR) per 1000 timmar:	- kWu
Energieffektivitetsklass (SDR):	F
Energiförbrukning (SDR) per 1000 timmar:	20 kWu
siffra:	1
Kompositvideoutgång:	2
Power högtalare:	2 W
Strömförbrukning (typiskt):	25 W
Drifttemperatur (TT):	-20 - 60 °C
Relativ luftfuktighet i drift (VV):	10 - 90 procent
Typ produkt:	CCTV-monitor
Type beeldscherm:	LCD
Energieffektivitetsskala:	A tot G
3,5 mm in:	Ja
