Sida 1/60

CUCINA E FORNO

KN3E11/I

Sommario

Installazione, 2-3

Posizionamento e livellamento

Collegamento elettrico

Dati tecnici

Descrizione dell’apparecchio, 4

Vista d’insieme

Pannello di controllo

Utilizzo del forno, 5-6

Avviare il forno

Programmi di cottura

Consigli pratici di cottura

Tabella cottura in forno

Utilizzo del piano cottura

elettrico, 7-8

Accendere e spegnere le zone di cottura

Le zone di cottura

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare e rispettare l’ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire il forno

Sostituire la lampadina di illuminazione del forno

Pulire il piano cottura

Assistenza

Istruzioni per l’uso

English, 11

Italiano, 1

IT GB PO

Deutsch, 41Nederlands, 31

DENL

Български, 51

Português, 21

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

all’apparecchio.

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione, sull’uso e

sulla sicurezza.

! L’installazione dell’apparecchio va effettuata

secondo queste istruzioni da personale qualificato.

! Qualsiasi intervento di regolazione o manutenzione

deve essere eseguito con l’apparecchio disinserito

dall’impianto elettrico.

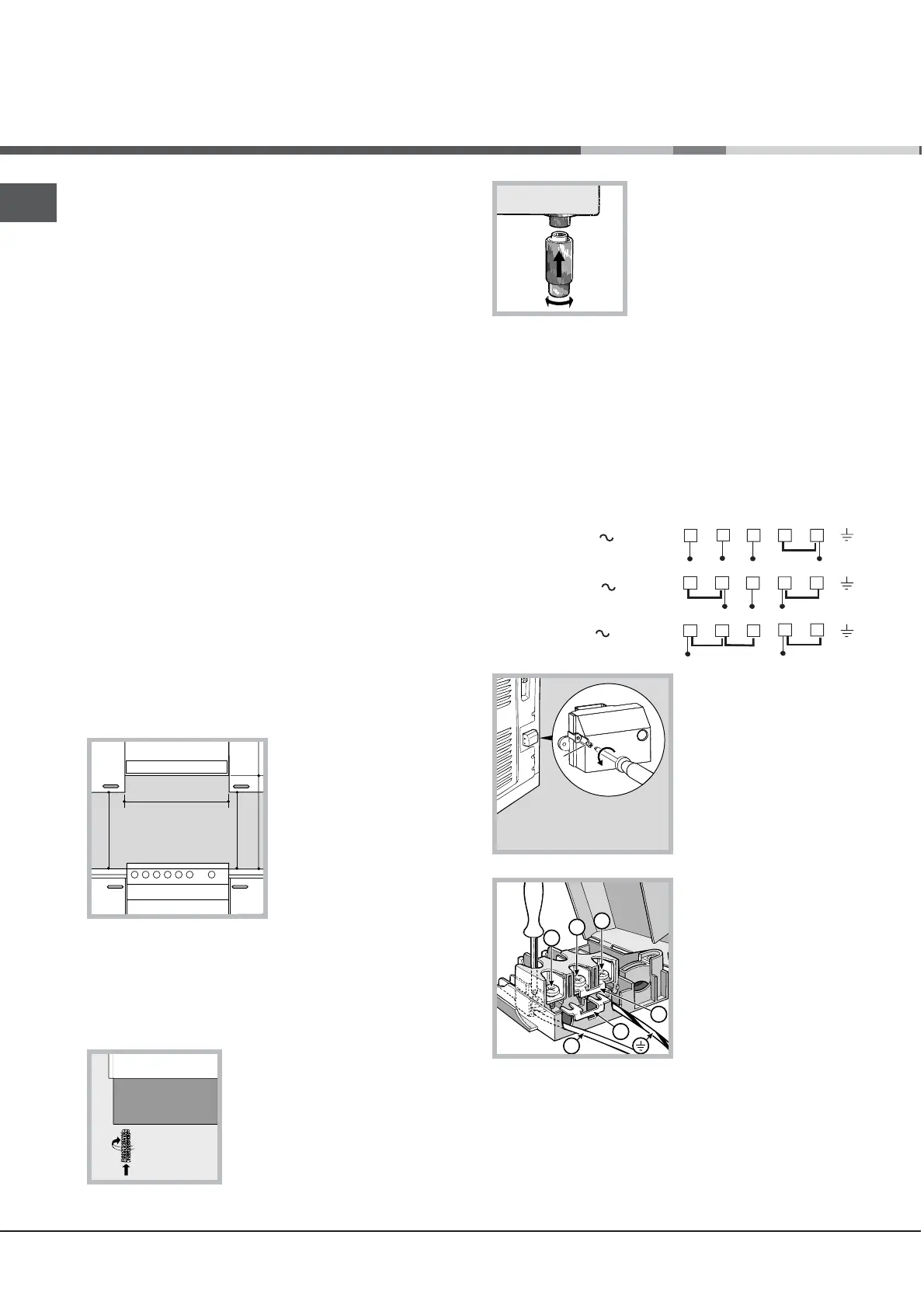

Posizionamento e livellamento

! È possibile installare l’apparecchio di fianco a mobili

che non superino in altezza il piano di lavoro.

! Assicurarsi che la parete a contatto con il retro

dell’apparecchio sia di materiale non infiammabile e

resistente al calore (T 90°C).

Per una corretta installazione:

• porre l’apparecchio in cucina, in sala da pranzo o

in un monolocale (non in bagno);

• se il piano della cucina è più alto di quello dei

mobili, essi devono essere posti ad almeno 200 mm

dall’apparecchio;

• se la cucina viene

installata sotto un

pensile, esso dovrà

mantenere una distanza

minima dal piano di 420

mm.

Tale distanza deve

essere di 700 mm se i

pensili sono infiammabili

(vedi figura);

• non posizionare tende dietro la cucina o a meno di

200 mm dai suoi lati;

• eventuali cappe devono essere installate secondo

le indicazioni del relativo libretto di istruzione.

Livellamento

Se è necessario livellare

l’apparecchio, prendere i

piedini* di regolazione in

dotazione e avvitarli nelle

apposite sedi, poste negli

angoli alla base della cucina

(vedi figura).

Le gambe* fornite in dotazione

si montano a incastro sotto la

base della cucina.

Collegamento elettrico

Montaggio del cavo di alimentazione

Il cavo va dimensionato in base al tipo di

collegamento elettrico utilizzato, secondo questo

schema di connessione:

1 2 345

1 2 3 4 5

1 2 345

RS T N

RSN

R N

400 3N

H05RR-F 5x2.5 CEI-UNEL 35363

400V 2N

H05RR-F 4x4 CEI-UNEL 35363

230V

H05RR-F 3x4 CEI-UNEL 35363

Per mettere in opera il

cavo di alimentazione:

1. Svitare la vite V della

morsettiera e tirare il

coperchio per aprirla

(vedi figura).

2. posizionare il

cavallotto di

collegamento A

(vedi figura) secondo lo

schema di connessione

riportato sopra. La

morsettiera è

predisposta per il collegamento monofase 230V: i

morsetti 1, 2 e 3 sono collegati uno all’altro; il ponte

4-5 è situato nella zona inferiore della morsettiera.

3. posizionare i fili N e 6666

6 secondo il disegno

(vedi figura) ed effettuare il collegamento stringendo a

fondo le viti dei morsetti.

4. posizionare i fili rimanenti sui morsetti 1-2-3 e

Installazione

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

stringere le viti.

5. fissare il cavo di alimentazione nell’apposito

fermacavo.

6. chiudere il coperchio della morsettiera avvitando la

vite V.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche posta

sull’apparecchio.

In caso di collegamento diretto alla rete è necessario

interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm,

dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto

dall’interruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi

di 50°C la temperatura ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato della

targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei

valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina

dell’apparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

! L’azienda declina ogni responsabilità qualora

queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE

Dimensioni

Forno HxLxP 34x39x44cm

Volume lt. 58

Dimensioni utili

del cassetto

scaldavivande

larghezza cm 42

profondità cm 44

altezza cm 18

Tensione e

frequenza

d'alimentazione

vedi targhetta caratteristiche

Piano Elettrico Rapida Ø 180 mm: 2000 W

Rapida Ø 145 mm: 1500 W

Assorbimento Max Piano: 7000 W

ENERGY

LABEL

Direttiva 2002/40/CE

sull’etichetta dei forni elettrici.

Norma EN 50304

Consumo energia convezione

Naturale – funzione di

riscaldamento: Statico

Questa apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: 2006/95/EC del

12/12/06 (Bassa Tensione) e

successive modificazioni -

2004/108/EC del 15/12/04

(Compatibilità Elettromagnetica)

e successive modificazioni -

2002/96/CE

1275/2008 (Stand-by/ Off mode)
