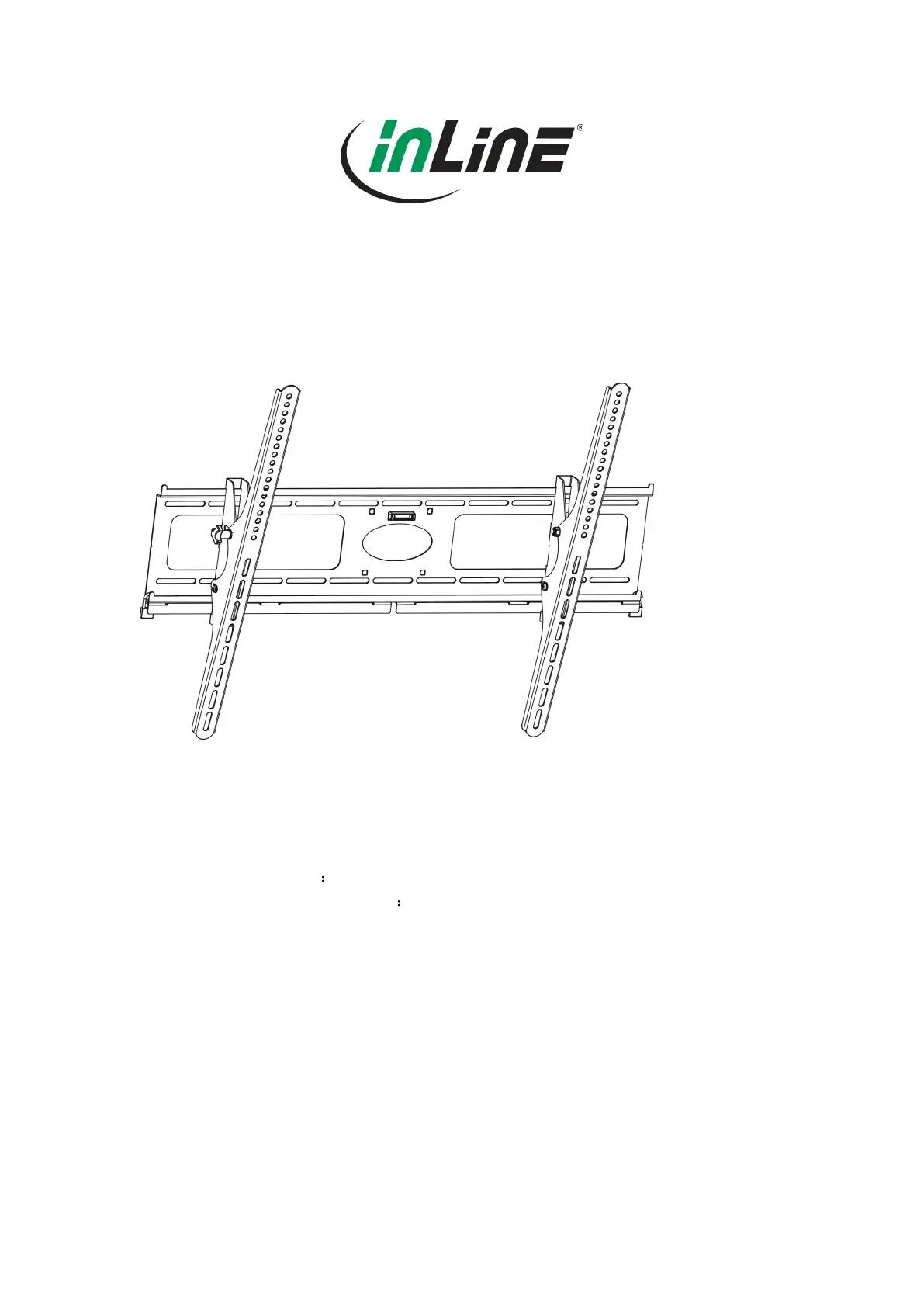

Wand

halterung zur Installation von Fernsehgeräten mit Flachbildschirm

MONTAGEANLEITUNG

Art.

Nr.: 23117

Einfacher Einbau: Bildschirm einfach aufhängen

Sicherheit: Verriegeln durch Gleitschiene auf der Unterseite

Max zulässige Belastung

KG/

165

PFD

Geeignet für Fernseher der Größen

Zoll

Einstellwinkel

:-5-

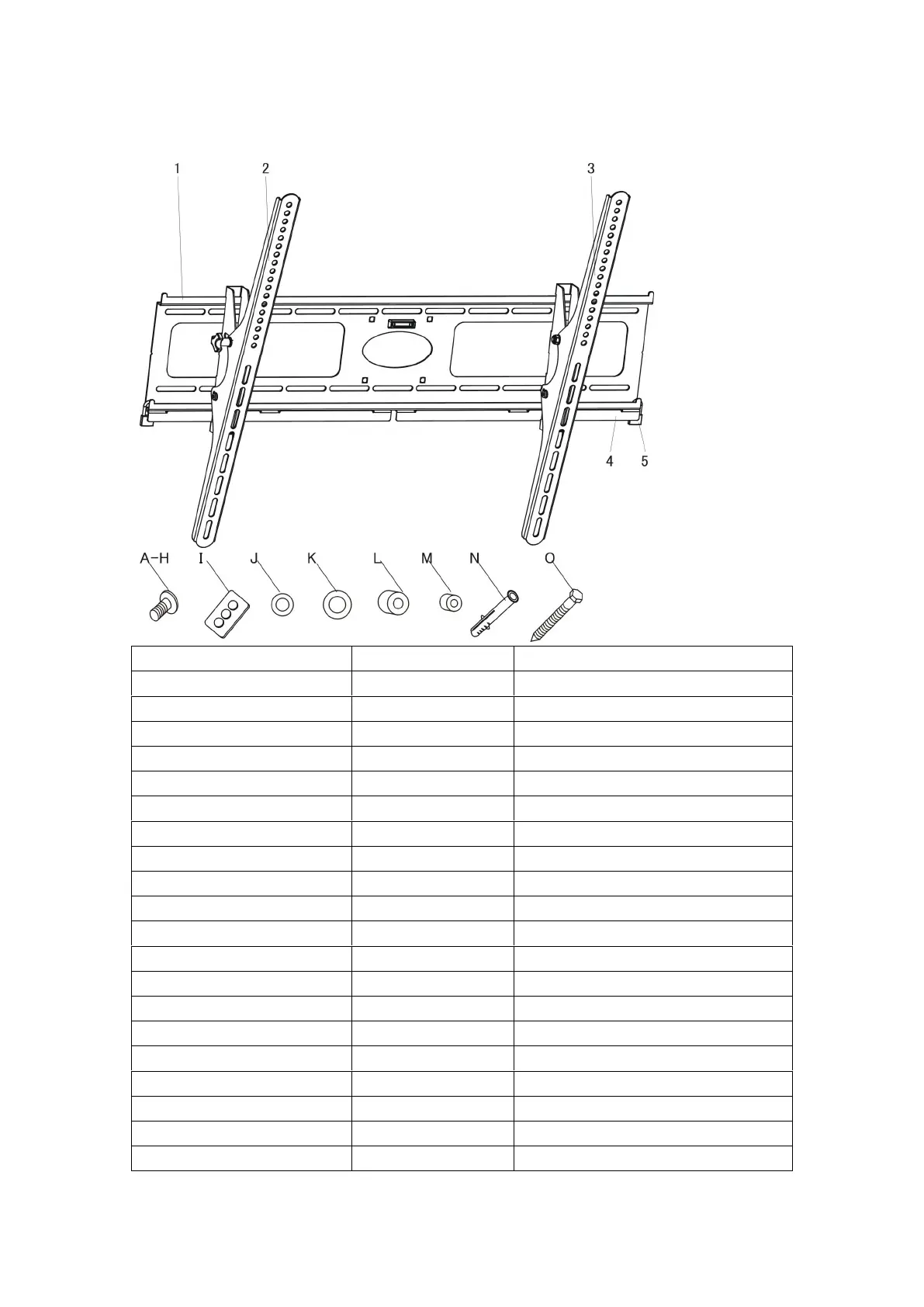

Inhalt

Menge

Beschreibung

1 1

Wandplatte

2 1

Linke Halterung

3 1

Rechte Halterung

4 2

Arretierplatte

5 2

Verriegelung

A 4

M4*12

Schraube

B 4 M5*12mm

Schr

aube

C 4 M6*12mm

Schraube

D 4

M8*1

Schraube

E 4

M4*

Schraube

F 4

M5*

Schraube

G 4

M6*

Schraube

H 4

M8*

Schraube

I 4

Vierkantscheibe

J 6

Unterlegscheibe

K 6

Unterlegscheibe

L 4 Ø

18x

8,5x22

Abstandhalter

M 4

Ø12,5xØ5,5x16

Abstandhalter

N 6

8x50

Wanddübel

O 6

M8x65

Schraube

WARNUNG

Wir haften nicht für Verletzungen oder Produktschäden aufgrund unsachgemäßer

Handhabung, fehlerhafter Montage, falscher Installation oder unsachgemäßen Gebrauch

dieses Produkts.

Hinweis: Die gelieferte Wandhalterung ist nicht geeignet für Stahlriegelwände oder

Hohlziegelwände. Wenn Sie nicht genau wissen, um was für eine Wand es sich bei Ihnen

handelt, wenden Sie sich bitte an einen qualiﬁzierten Baufachmann. Sollte

die von Ihnen

benötigten

Montageteile nicht enthalten sein, wenden Sie sich bitte an Ihren lokalen

Baufachhändler.

Vorsicht:

Dieses Produkt ist nur für den Gebrauch bei Einhaltung der angegebenen

Maximallasten geeignet

siehe das Gerätehandbuch. Wenn Sie es für Geräte verwenden,

die schwerer als das angegebene Maximalgewicht sind, kann dies zu Instabilität und

möglicherweise Verletzungen führen

Schritt 1: Halterung an Fernseher anbringen

Überprüfen Sie in Ihrer Gebrauchsanleitung für den Fernseher den Durchmesser der zu

verwen

denden Schrauben, oder wählen Sie Schrauben aus, die für Größe, Höhe und

Position der Montageöffnungen am Fernseher geeignet sind. Beispiele hierfür siehe in

dieser Anleitung

Um einen korrekten Einbau zu gewährleisten achten Sie darauf, dass der Haken je

der

Einzelhalterung nach unten zeigt. Montieren Sie die Halterung mit den gewählten

Schrauben, Abstandhaltern und Unterlegscheiben auf der Rückseite des Bildschirms.

Stellen Sie die beiden Halterungen auf die gleiche Höhe ein und richten sie waagerecht

aus

. Sobald sie fertig eingestellt sind, ziehen Sie die Schrauben fest an

WICHTIG: Zwingen Sie die Schraube nicht mit Gewalt in die Öﬀnung, denn dies kann

Geräteschäden und Personenverletzungen zur Folge haben. Ziehen Sie Schrauben nicht

mit dem Elektroboh

rer an.

Im Folgenden erfahren Sie, wie Sie Schrauben, Abstandhalter und Vierkantschrauben

einsetzen.

Manche Geräte haben eine senkrechte Rückseite. Dann ist kein Abstandhalter

erforderlich. Montieren Sie die Halterung mit den mitgelieferten Schrauben an

Vierkantscheiben direkt an der Rückseite des Fernsehers. Siehe Abb.1
